物探方法
工程勘察中物探方法的应用
[导读]在工程勘察中物探方法作为辅助手段，根据前期物探结果有利于提高勘察工作效率及降低成本有着重要的作用。
李创 （广西贵港工程地质勘察院）
摘要:在工程勘察中物探方法作为辅助手段，根据前期物探结果有利于提高勘察工作效率及降低成本有着重要的作用。
关键词:岩土工程勘察 物探 钻探
0 引言
物探方法的探测对于各种场的变化及利用有着重要作用，如电场、磁场、重力场等，这种场源有人工的，有天然的。地质体的空间结构和物质成分的变化导致场的变化。因此在一定的基准面探测其场的变化，则可对地质体的空间结构和物质成分的变化进行推论。显然单一物探方法形成的推论往往是多解的，不借助其他的资料、其他的方法、或者直接的验证，物探的结论只具备某种保证率的可靠性。在工程勘察中，在布置钻探工作量时，先期辅以一定数量物探的平面工作，可以突出钻探工作的针对性，对于实现勘探目的可起到事半功倍的效果。
1 物探方法的作用在岩土工程勘察中的体现
对于一个未知的勘探区域，先期投入物探方法有如下优势:①利用物探方法可准确探明复杂的基岩面起伏状况，从而可实现合理布置钻孔工作量。②利用物探方法可在岩溶发育区探测复杂的岩溶分布状况(既可是当期三维的岩溶分布状况，也可是随时间变化的四维探测成果，如岩溶漏斗的变化情况)，钻探可依据物探成果灵活布置，二者结合可对勘测区域内的岩溶分布全面掌握。③利用物探方法可准确探测地下人工设施的地下赋存情况，当地下人工设施规模较小时，投入大量的钻探工作量几乎无任何经济性可言。④在水域勘察中，利用物探方法可探测水下地层变化情况，可大大降低钻探的工作量，节约成本。可见，物探方法体现在前期的物探小投入，换来后来的钻探小投入。而降低了钻探的代价，某种意义上就降低了勘探的总成本。因此重视物探方法在岩土工程勘察的前景对于提高岩土工程勘察的效率和效益是有积极意义的。
2 物探方法的应用实例
2.1 基岩起伏地区物探勘测引导平面钻孔布置 南方沿海的花岗岩地区，基岩的不均匀风化导致基岩面的起伏剧烈，单一的钻探要查明具体的基岩面形态需要耗费大量的钻探工作量，尽管如此孔孔之间地层仍不能做到“无缝”连接。图1是某工程高密度电阻率勘测剖面，剖面显示高阻体表面起伏剧烈，后根据高阻体形态布置控制性钻孔证实高阻体为基岩，高密度电阻率剖面较准确显示了覆盖层以下基岩面的起伏情况。根据电法剖面合理布置钻孔抓住了重点，提高了钻探的可靠性，避免了施工中因勘探精度问题出现过多的设计变更。
2.2 岩溶发育地区物探勘测引导控制性钻孔布置 岩溶勘察要解决的问题往往是宽泛的，既包括地基基础方面的(提供地基处理方案)，也包括岩溶渗漏方面的(提供岩溶渗漏分布区域)。岩溶发育的多样性和复杂性，决定了直接采用钻探方法，很难取得预期的好效果。而岩溶对于物探方法来说往往既是理想的物性差异界面，又代表了明显的地质体空间结构变化。二者是导致物理场变化的前提。因此采用物探方法先行探测勘察区域内多种场的变化特征，找出其中的各种异常，对于指导钻探工作有着积极的意义。图2是某电厂工程根据两种物探方法确定的物探异常区域范围，两种方法分别是自然电场法测定的平面自然电位分布，对称电阻率测深圈定的基岩岩溶分布区域(图中阴影部分)。两种方法在岩溶分布的解释结果上较吻合，即对称四极电测深解释的岩溶发育区域基本对应自然电场的负异常区域，这说明在岩溶发育区域伴随地下水的垂向运动，在地表形成明显的渗漏电场，而在基岩相对完整的区域，地下水的活动较弱，形成的地表电场则不甚明显。对于物探推论，后期的钻探及工程桩施工证实了物探推论的准确性。如果不采用物探做平面工作，仅凭钻探很难准确划定岩溶发育区域，不仅无法合理选择施工工艺，且也为工程施工埋下隐患。
2.3 老城区勘察中采用物探扫面圈定地下人工设施范围 现代城市改造过程中，一些古老的地下建筑没有留下相关资料，如果不查清将对其后的新建工程施工造成影响，甚至有时会对新建建筑形成地基失稳隐患，在这类区域进行工程勘察，需要较高的勘察精度来探测这些地下不明人工建筑。而如果仅采用钻探恐怕很难实现勘探目的。图3为某工程采用地质雷达探测的一条剖面，雷达图像显示在地下约4 m深度深有两个明显的双曲线异常，而在探测区域未发现任何地面标志，物探解释两个异常为两条地下管道，后经开挖验证为老城区变迁中留下的下水管道。
3 布置物探工作应注意的问题
在岩土工程勘察项目中先期投入物探工作可以大大提高钻探工作的效率和准确性，但物探方法有很多，投入物探方法需要策划和设计，而且物探方法是间接的勘探方法，物探结论是对异常的推论，因此物探方法是不能完全替代钻探的。概括而言，选用物探方法应注意如下问题:
3.1 选用物探方法应有针对性物探方法在岩土工程勘察中的作用是毋庸置疑的，但并不是说任何物探方法可包治百病，布置物探方法应该有针对性，而不应该滥用，更不能任意夸大或缩小物探方法的作用。物探方法的选择应具备主要的物性前提和场地条件，例如潮湿的地面对于地质雷达勘测会产生明显的干扰，应采取适当措施降低干扰或采用其他的物探方法;而在煤矿采空区进行勘探发现低阻异常既要考虑到可能是采空区反应，也要考虑到是否为煤层的影响。某一物探方法获得的解释成果不能简单地否认另一种方法所确定的异常的存在，即物探方法之间只是对异常的补充而不是对异常的否定。
3.2 物探推论需要验证多种物探方法综合勘测确定的异常并不能保证推论100%正确，验证仍是最需要的关键环节，在没有验证的情况下，物探异常的推论仅仅是一种理论和经验的推断。
3.3 选用物探方法也要考虑经济性通常在地质情况简单的情况下，如果由一种或一种以上的物探方法能获得较一致的异常反应，是没有必要投入更多的物探手段来重复获得同样的异常认识的，物探方法同样也需要成本。在实际工程中投入物探方法应提倡够用就行。
4 结束语
综上所述，物探方法在岩土工程勘察中的作用正在被大多数勘察工作者接受并给予重视，实践证明，如果投入物探方法的时机适当则可提高勘察效率，降低造价，对提高勘察成果的质量也很有益处。

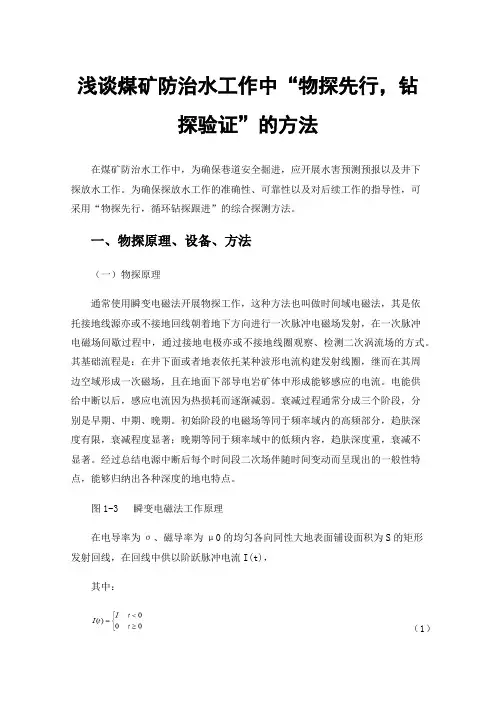

浅谈煤矿防治水工作中“物探先行，钻探验证”的方法
浅谈煤矿防治水工作中“物探先行，钻探验证”的方法
在煤矿防治水工作中，为确保巷道安全掘进，应开展水害预测预报以及井下探放水工作。为确保探放水工作的准确性、可靠性以及对后续工作的指导性，可采用“物探先行，循环钻探跟进”的综合探测方法。
一、物探原理、设备、方法
（一）物探原理
通常使用瞬变电磁法开展物探工作，这种方法也叫做时间域电磁法，其是依托接地线源亦或不接地回线朝着地下方向进行一次脉冲电磁场发射，在一次脉冲电磁场间歇过程中，通过接地电极亦或不接地线圈观察、检测二次涡流场的方式。其基础流程是：在井下面或者地表依托某种波形电流构建发射线圈，继而在其周边空域形成一次磁场，且在地面下部导电岩矿体中形成能够感应的电流。电能供给中断以后，感应电流因为热损耗而逐渐减弱。衰减过程通常分成三个阶段，分别是早期、中期、晚期。初始阶段的电磁场等同于频率域内的高频部分，趋肤深度有限，衰减程度显著；晚期等同于频率域中的低频内容，趋肤深度重，衰减不显著。经过总结电源中断后每个时间段二次场伴随时间变动而呈现出的一般性特点，能够归纳出各种深度的地电特点。
图1-3 瞬变电磁法工作原理
在电导率为σ、磁导率为μ0的均匀各向同性大地表面铺设面积为S的矩形发射回线，在回线中供以阶跃脉冲电流I(t)，
其中：
（1） 在断电以前，发射电流在回线周边的土地与空域中形成比较稳固的磁场。在t与0相等时，实施断电操作，由此电流形成的磁场也立刻不在存在。一次磁场的这种巨大改变依托地下导电介质与空气传输到回线周边的土地，且在土地中形成感应电流以让发射电流中断以前具有的磁场持续存在，确保空间磁场存续较长时间。因为介质的热损耗，一直至把磁场能量全部耗费完截止。
因为电磁场在空气中传输的速率大幅快于导电介质中传输的速率，在一次电流中断的情况下，一次磁场的巨大变动先传输至发射回线周边地面的所有点，为此，初期产生的感应电流只存在于地表。地表各个位置感应电流并非匀称分布，在靠近发射回线一次磁场程度最深的地表位置感应电流最为显著。伴随时间的发展，地下感应电流逐步朝着外部、下部散发，强度逐渐变小，分布也日趋匀称。由探究结果可知，无论什么时刻地下涡旋电流在地面形成的磁场基本等同于水平环状线电流的磁场。在发射电流中断初期，此环状线电流与发射回线间距很小，形状和发射回线也十分近似。伴随时间的发展，此电流环朝外、超下分散，且逐步变为圆形电流环。这种情况下，等效电流环如同自发射回线射出的诸多“烟圈”，为此，学者们把涡旋电流朝下、朝上、朝外分散的过程叫做“烟圈效应”。（详情见图1-4）。

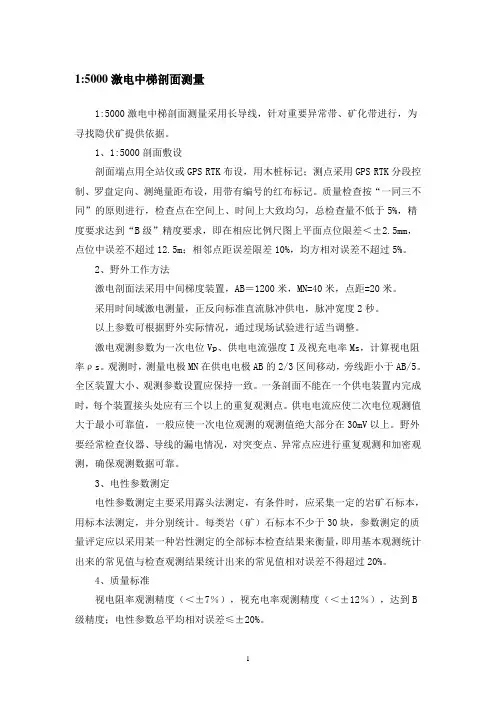

物探工作方法技术
1
1:5000激电中梯剖面测量
1:5000激电中梯剖面测量采用长导线，针对重要异常带、矿化带进行，为寻找隐伏矿提供依据。
1、1:5000剖面敷设
剖面端点用全站仪或GPS RTK布设，用木桩标记；测点采用GPS RTK分段控制、罗盘定向、测绳量距布设，用带有编号的红布标记。质量检查按“一同三不同”的原则进行，检查点在空间上、时间上大致均匀，总检查量不低于5%，精度要求达到“B级”精度要求，即在相应比例尺图上平面点位限差＜±2.5mm，点位中误差不超过12.5m；相邻点距误差限差10%，均方相对误差不超过5%。
2、野外工作方法
激电剖面法采用中间梯度装置，AB＝1200米，MN=40米，点距=20米。
采用时间域激电测量，正反向标准直流脉冲供电，脉冲宽度2秒。
以上参数可根据野外实际情况，通过现场试验进行适当调整。
激电观测参数为一次电位Vp、供电电流强度I及视充电率Ms，计算视电阻率ρs。观测时，测量电极MN在供电电极AB的2/3区间移动，旁线距小于AB/5。全区装置大小、观测参数设置应保持一致。一条剖面不能在一个供电装置内完成时，每个装置接头处应有三个以上的重复观测点。供电电流应使二次电位观测值大于最小可靠值，一般应使一次电位观测的观测值绝大部分在30mV以上。野外要经常检查仪器、导线的漏电情况，对突变点、异常点应进行重复观测和加密观测，确保观测数据可靠。
3、电性参数测定
电性参数测定主要采用露头法测定，有条件时，应采集一定的岩矿石标本，用标本法测定，并分别统计。每类岩（矿）石标本不少于30块，参数测定的质量评定应以采用某一种岩性测定的全部标本检查结果来衡量，即用基本观测统计出来的常见值与检查观测结果统计出来的常见值相对误差不得超过20%。
4、质量标准
视电阻率观测精度（＜±7％），视充电率观测精度（＜±12％），达到B级精度；电性参数总平均相对误差≤±20%。 2
5、执行标准

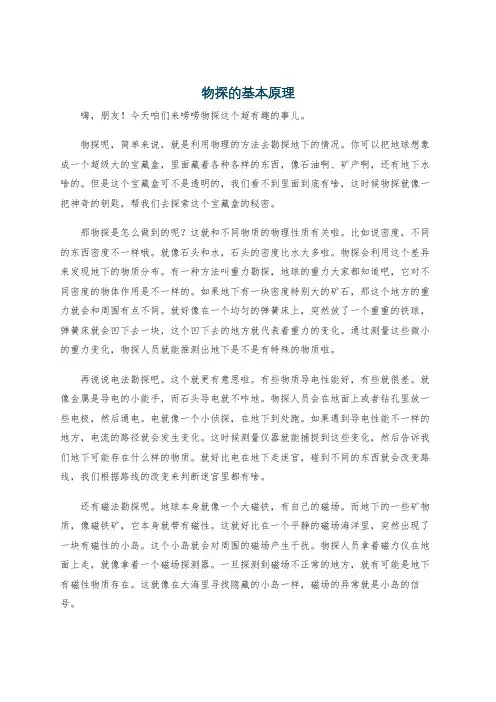

物探的基本原理
物探的基本原理
嗨，朋友！今天咱们来唠唠物探这个超有趣的事儿。
物探呢，简单来说，就是利用物理的方法去勘探地下的情况。你可以把地球想象成一个超级大的宝藏盒，里面藏着各种各样的东西，像石油啊、矿产啊，还有地下水啥的。但是这个宝藏盒可不是透明的，我们看不到里面到底有啥，这时候物探就像一把神奇的钥匙，帮我们去探索这个宝藏盒的秘密。
那物探是怎么做到的呢？这就和不同物质的物理性质有关啦。比如说密度，不同的东西密度不一样哦。就像石头和水，石头的密度比水大多啦。物探会利用这个差异来发现地下的物质分布。有一种方法叫重力勘探，地球的重力大家都知道吧，它对不同密度的物体作用是不一样的。如果地下有一块密度特别大的矿石，那这个地方的重力就会和周围有点不同。就好像在一个均匀的弹簧床上，突然放了一个重重的铁球，弹簧床就会凹下去一块，这个凹下去的地方就代表着重力的变化。通过测量这些微小的重力变化，物探人员就能推测出地下是不是有特殊的物质啦。
再说说电法勘探吧。这个就更有意思啦。有些物质导电性能好，有些就很差。就像金属是导电的小能手，而石头导电就不咋地。物探人员会在地面上或者钻孔里放一些电极，然后通电。电就像一个小侦探，在地下到处跑。如果遇到导电性能不一样的地方，电流的路径就会发生变化。这时候测量仪器就能捕捉到这些变化，然后告诉我们地下可能存在什么样的物质。就好比电在地下走迷宫，碰到不同的东西就会改变路线，我们根据路线的改变来判断迷宫里都有啥。
还有磁法勘探呢。地球本身就像一个大磁铁，有自己的磁场。而地下的一些矿物质，像磁铁矿，它本身就带有磁性。这就好比在一个平静的磁场海洋里，突然出现了一块有磁性的小岛。这个小岛就会对周围的磁场产生干扰。物探人员拿着磁力仪在地面上走，就像拿着一个磁场探测器。一旦探测到磁场不正常的地方，就有可能是地下有磁性物质存在。这就像在大海里寻找隐藏的小岛一样，磁场的异常就是小岛的信号。 地震勘探也是很重要的一种物探方法。你想啊，当我们在地下制造一个小震动，就像轻轻敲一下这个巨大的地球宝藏盒。这个震动会向地下传播，遇到不同的地层和物质就会反射回来。就像声音在不同的墙壁之间反射一样。物探人员通过在地面上布置很多小耳朵（地震检波器），来接收这些反射回来的震动信号。然后根据这些信号的时间、强度等信息，就能知道地下的地层结构啦。这就好比我们对着山谷大喊一声，根据回声的情况来判断山谷的形状和里面有啥东西一样。
工程物探
地球物理勘探
一、物探及其分类
二、物探方法简介
三、物探方法的特点:
四、物探方法的应用范围与应用条件
五、物探在工程勘探中的应用
一、物探及其分类
1、地球物理勘探
地球物理勘探，简称物探，是以地下岩体的物理性质的差异为基础，通过探测地表或地下地球物理场，分析其变化规律，来确定被探测地质体在地下赋存的空间范围（大小、形状、埋深等）和物理性质，达到寻找矿产资源或解决水文、工程、环境问题为目的的一类探测方法。
物理性质：岩体的物理性质主要有密度、磁性、电性、弹性、放射性等。主要物性参数密度、磁场强度、磁化率、电阻率、极化率、介电常数、弹性波速、放射性伽马强度等。
地球物理场：物理场可理解为某种可以感知或被仪器测量的物理量的分布。地球物理场是指由地球、太空、人类活动等因素形成的、分布于地球内部和外部近地表的各种物理场。可分为天然地球物理场和人工激发地球物理场两大类。
天然场；天然存在和形成 的地球物理场主要有地球的重力场、地磁场、电磁场、大地电流场、大地热流场、核物理场（放射性射线场）等
人工场：由人工激振产生弹性波在地下传播的弹性波场、向地下供电在地下产生的局部电场、向地下发射电磁波激发出的电磁等，发球人工激发的地球物理场。人工场源的优点是场源参数书籍、便于控制、分辨率高、探测效果好，但成本较大。 地球物理场还可分为正常场和异常场。
正常场：是指场的强度、方向等量符合全球或区域范围总体趋势、正常水平的场的分布。
异常场：是由探测对象所引起的局部地球物理场，往往叠加于正常场之上，以正常场为背景的场的局部差异和变化。例如富存在地下的磁铁矿体或磁性岩体产生的异常磁场，叠加在正常磁场之中；铬铁矿的密度比围岩的密度大，盐丘岩体的密度比围岩的密度小，分别引起重力场局部增强或减弱的异常现象。
2、地球物理勘探分类
地球物理勘探分类简表
煤矿采空区地面综合物探方法
煤矿采空区地面综合物探方法
摘要：对煤矿采空区进行地面物探通常会有多种问题交叉存在,比如:采空区边界范围分布不明确、地形复杂、采空区大面积积水等,需将多种物探技术综合应用。
关键词：煤矿采空区；地面；综合物探；方法
1物探方法概述
1.1探地雷达法
该方法应用高频电磁波,通过宽频带短脉冲的方式,从地面经天线向地下传输电磁波,通过地层或地质异常体反射之后,重回地面,然后由接收天线进行接收。其优势为,持续性好,能够推断介质结构,且分辨率高,能够进行无损检测,适用于极浅采空区。
1.2高密度电阻率法
该方法以岩石电性差异作为基础,能够快速、自动采集野外数据,工作效率高,且成本低,采集的信息丰富;该方法适用于地形比较平缓的浅层采空区;在无水采空区效果突出。
1.3瞬变电磁法
该方法以一个不接地的回线或磁偶极子向地下发射脉冲电磁,以此充当激发场源,然后基于一次脉冲电磁场间歇过程对线圈加以利用,通过接地电极观测二次涡流场的空间分布特征和时间特征,对采空区涉及的物性及几何特征进行解释。优势是分辨率高、体积效应低、工作效率高;适用于采空区埋深<600m以及基岩大面积袒露的区域。
1.4地震法
地震法是利用介质间的波阻抗差异来进行探测的,当介质间的波阻抗差异越大,反射波的能量越强;反之波阻抗差异越小,反射波的能量越弱。正常煤层由于与顶底板围岩波阻抗差异大,能形成能量较强的反射波;采空区由于煤层连续性发生破坏,反射波能量明显减弱或消失,反射波频率偏低、波形出现缺失、跳跃、紊乱或畸变现象。煤矿采空区地震法探测主要分为浅层二维地震和三维地震,其中浅层二维地震法适用于地形较为平缓的浅层采空区勘查,三维地震适用于中深~深部采空区探测。实践表明,地震法适用于采空区地表无松散层、声音干扰较小的区域,不受地面导体或高压线的干扰,对于房柱式采空区勘查具有明显优势。近年来还发展了四维地震勘探技术。

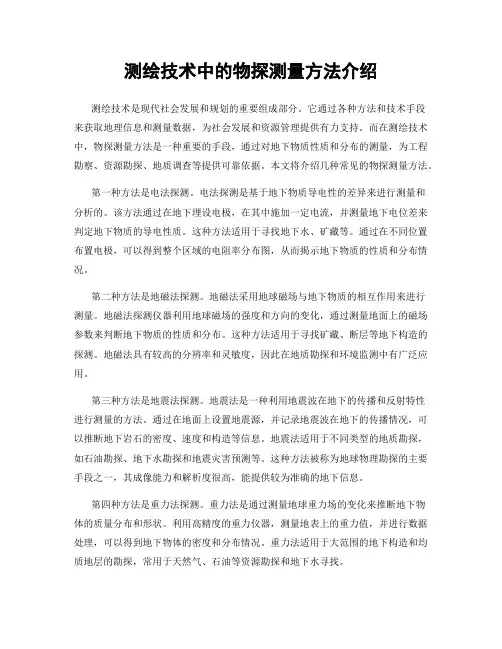

测绘技术中的物探测量方法介绍
测绘技术中的物探测量方法介绍
测绘技术是现代社会发展和规划的重要组成部分。它通过各种方法和技术手段来获取地理信息和测量数据，为社会发展和资源管理提供有力支持。而在测绘技术中，物探测量方法是一种重要的手段，通过对地下物质性质和分布的测量，为工程勘察、资源勘探、地质调查等提供可靠依据。本文将介绍几种常见的物探测量方法。
第一种方法是电法探测。电法探测是基于地下物质导电性的差异来进行测量和分析的。该方法通过在地下埋设电极，在其中施加一定电流，并测量地下电位差来判定地下物质的导电性质。这种方法适用于寻找地下水、矿藏等。通过在不同位置布置电极，可以得到整个区域的电阻率分布图，从而揭示地下物质的性质和分布情况。
第二种方法是地磁法探测。地磁法采用地球磁场与地下物质的相互作用来进行测量。地磁法探测仪器利用地球磁场的强度和方向的变化，通过测量地面上的磁场参数来判断地下物质的性质和分布。这种方法适用于寻找矿藏、断层等地下构造的探测。地磁法具有较高的分辨率和灵敏度，因此在地质勘探和环境监测中有广泛应用。
第三种方法是地震法探测。地震法是一种利用地震波在地下的传播和反射特性进行测量的方法。通过在地面上设置地震源，并记录地震波在地下的传播情况，可以推断地下岩石的密度、速度和构造等信息。地震法适用于不同类型的地质勘探，如石油勘探、地下水勘探和地震灾害预测等。这种方法被称为地球物理勘探的主要手段之一，其成像能力和解析度很高，能提供较为准确的地下信息。
第四种方法是重力法探测。重力法是通过测量地球重力场的变化来推断地下物体的质量分布和形状。利用高精度的重力仪器，测量地表上的重力值，并进行数据处理，可以得到地下物体的密度和分布情况。重力法适用于大范围的地下构造和均质地层的勘探，常用于天然气、石油等资源勘探和地下水寻找。 以上所介绍的四种方法只是测绘技术中的一小部分，且每种方法都有各自的局限性和适用条件。在实际应用中，通常需要结合多种方法进行综合分析，以提高勘探的效果和准确性。此外，随着科技的不断发展，测绘技术中的物探测量方法也在不断创新和改进，如地电磁法、地热法等。这些新方法的应用为我们深入了解地下的复杂结构和属性提供了更多可能。
工程物探方案
工程物探方案
一、背景介绍
工程物探是指在建设工程前期，通过对工程区域内地壳物质性质、结构构造及地下水文地质等方面进行详细调查，并利用各种物探方法探测和评价地质构造及其内部性质的技术。本文将介绍一份工程物探方案，以确保施工过程中的地质风险可控。
二、工程物探目标
根据工程项目的特点和需求，本次工程物探方案的目标如下：
1. 确定工程区域内地下岩石分布、厚度和性质等参数；
2. 评估地下水位、水质和水文地质条件；
3. 了解地下构造变化情况，包括断裂、褶皱等；
4. 探测地下洞穴、溶洞等地质空洞的分布情况。
三、工程物探方法
基于项目目标，本次工程将采用以下物探方法：
1. 震源探测法：采用地震波的传播特性，通过地表观测仪器记录震源产生的声波传播情况，从而推断地下岩石层和构造的分布情况；
2. 电磁法：利用地下电阻率变化来研究地下岩石、水体等物质分布；
3. 地电法：通过测量地下电位差的分布，推断地下介质的性质和构造情况； 4. 钻孔取样：在关键地点进行钻孔取样，获取实物样本以进行实验室分析；
5. 地雷达法：通过地面向下发射电磁波并接收反射信号来研究地下介质。
四、工程物探方案流程
1. 搜集现有数据：收集已有的地质、地球物理等方面的数据，包括地质图、地球物理勘探报告等；
2. 选取调查点位：根据工程要求和地理条件，在工程区域内选取适当的调查点位；
3. 现场勘测：对选定的调查点位进行现场勘测，包括使用地震仪、电磁仪、电阻仪等设备进行数据采集；
4. 实验室分析：将采集到的样本进行实验室分析，获取更详细的地下信息；
5. 数据处理与解释：对采集到的数据进行处理、解释和地质模型构建，得出地下结构的分布情况；
6. 编写报告：整理分析结果，编写工程物探报告，包括详细的调查过程、数据处理方法和结果解释，为后续工程施工提供数据参考。
五、安全与环保措施
在进行工程物探调查时，要注意安全和环境保护工作，具体措施如下： 1. 严格按照有关法律法规进行操作，确保工作安全；
测绘技术中的物探方法选择指南
测绘技术中的物探方法选择指南
随着科技的发展，测绘技术已经成为人们日常生活中不可或缺的一部分。在测绘过程中，物探技术是非常重要的手段之一。物探技术通过探测地下的物质结构和性质，帮助人们更好地了解地下情况，为工程建设、资源勘查等领域提供重要的依据。然而，在众多物探方法中，选择适合的方法往往成为一个挑战。本文将为您提供一些物探方法选择的指南，希望对您在测绘工作中有所帮助。
1. 电法探测
电法探测是一种通过检测地下电流分布情况来判断地下结构的方法。它适用于对地下介质的演化进行研究，可以了解有关岩层、土壤和地下水等的信息。电法探测的主要优点在于其测量方式简单、操作交流较为方便，并且能够提供较高的分辨率。然而，电法探测也有一些局限性，例如在探测深部地下时精度相对较低，对于复杂地质地貌的探测效果不佳。
因此，在选择电法探测时，需要考虑地下介质类型、探测深度和解析度的要求。如果要研究地下水文条件、地下岩石的边界等，电法探测可以是一个较好的选择。
2. 地震勘探
地震勘探是利用地震波在地下传播和反射的原理来获取地下结构信息的一种方法。地震勘探在石油、矿产资源勘查、地质灾害预测等领域发挥着重要作用。它能够提供较高分辨率的地下图像，对于复杂地质条件下的勘探具有优势。然而，地震勘探的操作相对复杂，需要专业的技术和设备支持，成本较高。
在选择地震勘探时，需要考虑探测目标的深度、钻井条件、预算等方面的考虑。如果研究对象需要较高的分辨率和精度，同时又具备较高的预算，地震勘探可能是一个不错的选择。
3. 磁法探测 磁法探测是利用地下磁场的变化来推断地下结构的一种方法。它适用于对磁性物质和岩石的探测，可以较好地判断地下构造和矿产资源的存在与分布情况。磁法探测的操作相对简单，设备较为便携，可以实时获取数据，并且对于大面积的勘探效果较好。然而，磁法探测对于非磁性物质探测的效果较差，而且对于地下深部的探测能力较弱。
在选择磁法探测时，需要考虑被探测区域的磁性特性以及探测的深度和准确度要求。如果研究目的主要是针对磁性物质或岩石的检测，磁法探测是一个可行的选择。
管道物探检查方法
管道物探检查方法
1. 管道物探检查的背景和意义
管道是现代工业和城市建设中不可或缺的基础设施之一，广泛应用于输送液体、气体和固体颗粒等物质。然而，由于管道长期运行、外部环境的影响以及制造和安装的因素，管道可能会出现腐蚀、磨损、裂纹等问题，进而导致泄漏、断裂等安全事故的发生。因此，对管道进行定期的物探检查具有重要的意义。
管道物探检查是利用地球物理方法和仪器设备对管道进行非破坏性检测的一种手段。通过物探技术，可以对管道的内外部结构和材质进行评估，发现潜在的问题，并及时采取措施进行修复和维护，从而确保管道的安全运行。
2. 管道物探检查的方法和技术
2.1 地震勘探法
地震勘探法是一种常用的管道物探检查方法。它利用地震波在地下传播的特性，通过在地表布设地震检波器，记录地震波在地下反射和折射的信息，从而推断管道的位置、形态和材质。地震勘探法可以分为反射法和折射法。反射法通过分析地震波在地下反射的特征，确定管道的位置和形态；折射法则是根据地震波由一种介质进入另一种介质时发生折射的规律，推断管道的存在和位置。
2.2 电磁法
电磁法是另一种常用的管道物探检查方法。它利用电磁场在地下传播的特性，通过在地表布设电磁探测器，测量地下的电磁场分布，从而推断管道的位置和材质。电磁法可以分为感应法和直流法。感应法利用变化的电磁场感应地下导电体产生的感应电流，通过测量感应电流的强度和方向来推断管道的存在和位置；直流法则是通过在地下施加直流电场，测量地下的电势分布，从而推断管道的位置和形态。
2.3 高频电磁法
高频电磁法是一种新兴的管道物探检查方法。它利用高频电磁波在地下传播的特性，通过在地表布设高频电磁探测器，测量地下的电磁波反射和散射信号，从而推断管道的位置、形态和材质。高频电磁法具有分辨率高、探测深度浅的优点，适用于对埋深较浅的管道进行检测。
2.4 磁法
磁法是一种常用的管道物探检查方法。它利用地磁场在地下传播的特性，通过在地表布设磁力计，测量地下的磁场分布，从而推断管道的位置和材质。磁法可以分为磁梯度法和磁异常法。磁梯度法通过测量地磁场的梯度变化，推断管道的存在和位置；磁异常法则是通过测量地磁场的异常变化，推断管道的存在和位置。 3. 管道物探检查的实施步骤
地下管线物探原理及探测方法分析
地下管线物探原理及探测方法分析
摘要：物探技术作为城市地下管线勘探的一种重要方法，从原理上看，世界上分为波动场法、共场法和感应场法。常见的方法有地震灾害传播波法、超声波导波法、地质雷达法等，其中，探地雷达法利用高频电磁波探测地下物体。一旦它遇到检测的整体目标，就会立即产生反射信号。它将根据接收天线键入接收器，最后通过数字示波器显示放大的信息内容。它不仅可以区分检测区域中是否存在要测量的总体目标，还可以基于滞后时间和平均反射波速度来计算检测的总体目标间距。
