激光机聚焦镜反射镜使用技巧
激光机聚焦镜反射镜清洗技巧
如果您的激光机镜片出现掉膜，金属飞溅，凹痕，划伤，它的功能就大打折扣，要正常发挥激光机的功效就需要更换新的镜片
激光镜片安装注意事项:
1. 拿取镜片一定要戴指套或橡胶手套，因为手上的污垢和油滴会弄脏镜片，引起性能下降。 2. 不要用任何工具来拿取镜片，例如镊子等。
3. 镜片要放在镜头纸上，以避免损伤。
4. 不要把镜片放在粗糙或硬的表面，红外镜片很容易被刮伤。
5. 纯金或纯铜的表面不要清洁和触摸。
激光镜片清洗注意事项:
1.用空气球把镜片表面浮物吹掉，注意：不要用工厂的压缩空气，因为其中含有大量的水和油，油和水会 在膜层表面形成有害的吸收薄膜。
2.用丙酮，丙醇沾湿棉签或棉球，轻轻地擦洗表面，注意避免用力地擦洗。要尽量快地划过表面，利于液体蒸发，不留下条纹。注意：1）用纸柄的棉签和高质量的外科棉球。 2）推荐用试剂级的丙酮或丙醇。
3.适度地清洁中等的污染物（唾液，油滴） 用白醋沾湿棉签或棉球，用很小的力擦洗表面，然后用干的棉签擦掉多余的白醋。接着立即用丙酮沾湿棉签或棉球，轻轻地擦拭表面，除 去残留的醋酸。注意：1）只能用纸柄的棉签 2）用高质量的外科棉球 3）推荐用浓度6%的醋酸。
对于非常脏的镜片和前面清洗无效的镜片。如果膜层被擦掉，镜片就失去了它的功能。明显的颜色变化表示膜层的脱落。
1 强劲地清洗严重污染的镜片（飞溅） 对于那些极度污染的镜片，我们用一种抛光膏来除去这些污染物。 把抛光膏摇匀，倒4-5滴到棉球上，然后轻轻地在镜片上做圆周式的移动。不用向下压棉球，棉球的自重已足够。如果用太大的压力，抛光 膏很快就会划伤表面。频繁地翻转镜片，避免在一个方向上过度抛光。抛光的时间应控制在30秒内。任何时间，发现颜色变化，立刻停止 抛光，说明膜层的外部正在被腐蚀。没有抛光膏可以用牙膏。
2 用蒸馏水沾湿一个新棉球，轻轻拭洗镜片表面，要全把镜片沾湿，尽可能多地除去残留的抛光膏。注意不要让镜片表面变干燥，这将很难 再除去剩余的抛光膏。
3 迅速用丙醇沾湿一个起毛的棉签，轻轻地清洗整个镜片表面，尽可能多地除去残留的抛光膏。 注意：如果镜片的直径超过2英寸，就用棉球代替棉签进行此步骤。
4 用丙酮沾湿一个起毛的棉签，轻轻地清洗镜片表面。除去上个步骤留下的抛光膏和丙醇。用丙酮进行最后的清洗时，棉签轻轻地拭过镜片 ，重叠进行，直道整个表面都被擦过。在最后一次擦洗时，慢慢地移动棉签确保表面的丙酮快速干燥。这样可以消除镜片表面的条纹。 5 干净镜片的检测 最后一步是在阳光下，黑色背景上仔细检查镜片表面。如果发现还有抛光膏的残留，可以反复进行，直到它被彻底清除。注意：有些 类型的污染或损伤是没有办法清除的，例如金属飞溅，凹痕等。如果发现镜片有如此类污染或损伤，那您需要反修或更换新的镜片了
激光机作业指导书
激光机作业指导书
一、目的：
确保产品激光品质，提升工作效率
二、适用范围
激光切割
三、内容
电脑部分
1.运行编程软件，进入人机对话窗口。
2.通过设置菜单中的系统设置，设置好电机参数、运动参数、激光参数，通过设备信息栏设置好机器的状态，使软件上的参数与机器设置保持一致
3.制作图形或读入图形文件。
4.针对所需的图形，设置合适的参数（切割参数、雕刻参数）。
机器部分
1.每日第一次开机工作时，先将气嘴取下，拿镜子放在聚焦镜下呈45℃。观察聚焦镜片是否受污染，如有应及时清洗。
2.清洁反射镜片不得过于用力，否则会导致光路的偏移，反射镜须拆下清洁，各反射镜片的保养遵循由污染就及时清洁的原则，必须使用专用镜片清洁剂。
3.每次设备工作前，请注意调整焦距，焦距不准会影响工作效果。
4.取一样板测量其大小并在电脑中做出相同大小的图形外框，确认并导入激光机切割一次，定、靠位用。
5.打开多用途风机，使用按键要用力均匀。
6.作业过程中每30分钟自检一次，是否与样板一致。
7.设备工作中，必须随时检测水温。
8.冷却水量不能少于3/4冷却水箱，并且一定要侵没水泵。
9.在设备工作中，操作人员必须随时观察设备的工作情况，（如：设备是否突然停机，工作件是否）挡住聚焦镜出光口或设备出现异常声音。
10.作业完成做好现场6S工作。
注意事项
1.打雷和闪电时禁止开机工作。
2.电压不稳定时禁止开机工作。
制定： 审核： 批准：
反射镜参数
反射镜参数
简介
反射镜是一种光学元件，可以将入射光线反向折射，使光线改变方向。在多个领域中被广泛使用，如天文学、物理学、激光技术等。反射镜的性能受到多个参数的影响，本文将详细介绍这些参数及其影响。
参数一：曲率半径
曲率半径是指反射镜表面的曲率半径大小。曲率半径越小，反射镜的曲率越大，弧度越强。对于凹面反射镜来说，曲率半径为正值；对于凸面反射镜来说，曲率半径为负值。
• 曲率半径影响焦距：根据透镜公式可以得知，焦距与曲率半径成反比关系。当曲率半径增大时，焦距减小；当曲率半径减小时，焦距增大。
• 曲率半径决定球差：球差是指由于光线经过球面折射产生的像差。当曲率半径较大时，球差较小；当曲率半径较小时，球差较大。
参数二：孔径
孔径是指反射镜有效工作面的直径。孔径越大，反射镜接收光线的能力越强。
• 孔径与分辨率：根据衍射极限公式，分辨率与波长和孔径成正比关系。因此，孔径越大，分辨率越高。
• 孔径与收集光线能力：孔径决定了反射镜能够接收到的光线数量。较大的孔径可以收集更多的光线，提高信号强度。
参数三：焦距
焦距是指反射镜将平行光线聚焦成像所需的距离。焦距可以分为有效焦距和实际焦距两种。
• 有效焦距：指从镜面到像面的距离。
• 实际焦距：指从透镜主点到像面的距离。
焦距与曲率半径、折射率有关系：
• 焦距与曲率半径成反比关系：当曲率半径增大时，焦距减小；当曲率半径减小时，焦距增大。
• 焦距与折射率成正比关系：折射率越大，焦距越小。 参数四：波前畸变
波前畸变是指光线通过反射镜后，由于反射镜表面形状不完美而导致的像差。波前畸变可以分为球面畸变和像散。
• 球面畸变：由于反射镜表面不是完全平坦的，导致光线在不同位置聚焦程度不同。
• 像散：由于反射镜的曲率半径不同，使得光线经过反射后无法聚焦成一个点。
减小波前畸变的方法包括选择合适的材料、改善制造工艺等。
参数五：偏转角度
偏转角度是指入射光线与反射镜法线之间的夹角。偏转角度决定了入射光线在反射过程中的方向改变程度。
反射镜的原理
反射镜的原理
反射镜是利用光的反射现象来折射和聚焦光的工具，其原理是根
据光的入射和反射角度的关系，将光线引导到需要的位置。
反射镜的工作原理是基于光的反射定律：当光线入射到镜子上
时，光线会发生反射。在反射过程中，入射角与反射角相等，即入射
角θi=反射角θr。因此，通过控制入射角和反射角，可以实现将光线
引导到所需的位置。
在反射镜中，有两种常用的反射方式：平面反射和球面反射。平
面反射镜是由一面平整的镜子组成，光线入射到平面镜上被反射后，
从同一角度反射出去。球面反射镜则是由一面弧形的镜子组成，光线
入射到球面反射镜上被反射后，会被聚焦在一个点上，这个点称为焦
点。
反射镜广泛应用在光学仪器、医学、通信、激光、摄影、航空航
天等领域。比如，车辆后视镜、显微镜、望远镜、凸轮、反射式照相
机等都是利用反射镜的原理来工作的。在激光器中，反射镜被用来将
激光反射回激光管内，增大激光功率和时间。同时，反射镜的使用也
大大降低了激光器等光学仪表的制造成本。
激光打标机场镜工作原理
激光打标机场镜工作原理
激光打标机是一种高精度、高速、高稳定性的设备，主要用于对各种材料进行标记、雕刻、切割等处理。在制造业、医疗、食品、纺织、电子等领域得到广泛应用。而其中的大功臣，就是激光打标机的核心部件——激光镜子。
激光镜子又称为准直镜，它是激光打标机中起到调节光路和平面照射的核心部件。它通过精准的光路调整，将激光束聚焦成直径几微米的光斑，以高能量密度将材料处理。激光镜子的工作原理是依靠其反射和折射的性质。通常情况下，激光打标机采用的是三个反射镜和一个扫描镜的组合，将激光束在X、Y轴方向自由扫描并对材料表面进行标记或切割。其中，第一个反射镜将激光束引入第二个反射镜，第二个反射镜将激光束引入第三个反射镜进行调节，第三个反射镜将激光束校正到光纤的出口，最后通过扫描镜的控制，实现在材料表面的高精度标记。
总之，激光打标机的工作过程是由激光发生器产生的激光束经过反射镜和扫描镜的聚焦和控制，最终在材料表面形成所需标记或切割。激光打标机在工业生产中提高了效率和准确度，促进了生产的发展和提高，使得很多企业受益良多。
共聚焦显微镜操作方法
共聚焦显微镜操作方法
共聚焦显微镜是一种广泛应用于生物学、医学和材料科学等领域的显微镜。它能够提供高分辨率的图像，并且可以观察样品活体细胞。下面是共聚焦显微镜的基本操作方法：
1. 打开显微镜电源，确保镜头已经安装在显微镜上，并调整合适的放大倍数。
2. 打开荧光灯，将样品放置在载玻片上，并用丝绒纸轻轻擦拭玻片表面，清除杂质。
3. 将载玻片放入镜头下方的载物台上，并通过调节螺旋开关使样品对焦。
4. 调节激光光源的功率，以及激光波长等参数，根据样品的特点选择合适的激光设置。
5. 通过显微镜视野对准感兴趣的区域，并使用屏幕上的控制器控制图像。
6. 调整扫描框，以便准确获得所需图像。
7. 调节激光器输出功率和扫描速率，以及像差校正和对焦功能，以获得高质量的图像。
8. 可选地，可以使用共聚焦显微镜的分析软件对图像进行后期处理和分析。
9. 注意保护样品不受光的过度曝光，以避免样品的损伤。

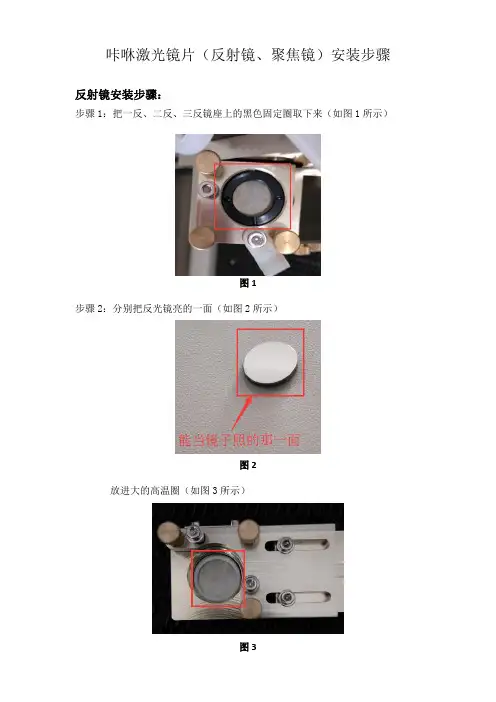

咔咻激光镜片安装教程
咔咻激光镜片（反射镜、聚焦镜）安装步骤
反射镜安装步骤：步骤1：把一反、二反、三反镜座上的黑色固定圈取下来（如图1所示）
图1
步骤2：分别把反光镜亮的一面（如图2所示）
图2
放进大的高温圈（如图3所示）
图3步骤3：把黑色固定圈用尖嘴钳顺时针拧动直至固定死，不松动（如图4所示）
图4聚焦镜安装步骤：步骤1：把镜筒从三反镜座上取下，再把喷气嘴以及黑色固定圈取下来（如图5所示）
图5
步骤2：将聚焦镜片按照侧面的V字倒着放入（面朝上的是凹面）（如图6所示）。
图6步骤3：将小高温圈、黑色固定圈放入用小钢尺固定死。（如图7所示）。
图7
步骤4：拧上喷气嘴，再把镜筒固定在三反镜座上，这样聚焦镜片就会是凹面朝下（如图8所示）。
图8
共聚焦激光内镜的原理
共聚焦激光内镜的原理
共聚焦激光内镜（confocal laser endomicroscopy，CLE）是一种近年来发展起来的高分辨率内镜技术，被广泛应用于医学领域的实时组织检测和诊断。
共聚焦激光内镜的原理基于共聚焦原理和激光扫描技术。其主要组成部分包括激光源、扫描镜、物镜、探测器和图像处理系统。
具体工作原理如下：
1. 激光源：CLE使用激光器作为光源，通常采用近红外激光，如激光二极管等。激光发出的相干光经过单色器进行单色化，然后通过激光光纤传输到光学部件上。
2. 扫描镜：CLE通过扫描镜实现激光束的快速扫描，使其能够在组织表面上进行光学扫描。扫描镜一般采用两个共轴排列的反射镜，通过改变镜面的角度和位置，使激光束能够扫描全息图。
3. 物镜：CLE使用高数值孔径的物镜，使得激光束能够通过组织样本并在图像平面上形成清晰的衍射极限点。物镜还通过聚焦调节，实现对成像深度的调节。
4. 探测器：CLE使用高灵敏度的探测器接收散射的光信号，并转化为电信号。探测器主要包括光电二极管或光电倍增管等。
5. 图像处理系统：通过对接收到的光信号进行放大，滤波，降噪等处理，最终生成高分辨率的图像。图像处理系统还能够提供实时图像反馈，以帮助医生进行诊断。
总的来说，共聚焦激光内镜通过激光扫描和聚焦成像的原理，能够实时观察组织样本的微观结构，并提供高分辨率的图像，为临床诊断和治疗提供重要的辅助信息。
镜像实验中的使用技巧总结
镜像实验中的使用技巧总结
镜像实验是一种科学实验中常见的方法，它通过反射光线的原理来研究物体的光学特性。无论是在物理实验室还是在化学实验室，镜像实验都是重要的一环。在进行镜像实验时，掌握一些使用技巧能够提高实验的准确度和有效性。本文将总结一些镜像实验中的使用技巧，希望能够对读者有所启发和帮助。
首先，合理选择和使用光源是镜像实验中的关键。光源的亮度和稳定性将直接影响实验结果的准确性。在实验中，通常会使用光源发出的光线来形成镜像。为了得到清晰的镜像，我们可以选择强光源，如白炽灯或激光器。同时，确保光源的稳定性也十分重要，可以通过稳压电源或者适配器来保证光源输出稳定的电流或电压。
其次，选择合适的反射镜和透镜对实验结果的影响同样重要。反射镜和透镜的质量和形状决定了镜像的亮度和清晰度。在实验中，我们可以选择质量较好的反射镜和透镜，同时确保其表面光滑没有瑕疵。此外，也要考虑镜面的形状和大小对光线的聚焦作用。通过调整反射镜和透镜的位置和角度，我们可以改变光线的方向和强度，从而得到更好的实验结果。
第三，准确测量和控制光线的角度是进行镜像实验的必备技巧。在实验中，我们常常需要通过变换光线的角度来改变镜像的位置和形状。为了准确测量角度，可以使用专业的角度测量仪器，如角度尺或旋转台。在调整角度时，可以使用角度尺来帮助掌握光线的入射角和反射角。同时，为了更好地控制光线的角度，可以使用光束稳定器或反射板来固定光线的方向和角度，以确保实验的可重复性和准确性。
最后，合理选择实验环境和操作方法也是进行镜像实验的重要技巧。实验环境的光线干净与否、室温稳定性等因素都会对实验结果产生影响。在选择实验环境时，可以选择干净、无尘的地方，并保持恒定的温度和湿度。此外，操作方法的规范性和统一性也非常重要。对于涉及镜子、透镜等易碎物品的实验，操作时需要小心谨慎，避免不必要的损坏和影响实验结果。 总结起来，在镜像实验中，选择合适的光源、反射镜和透镜，准确测量和控制光线的角度，以及合理选择实验环境和操作方法是关键步骤。这些使用技巧能够提高实验结果的准确性和可重复性，帮助我们更好地研究物体的光学特性。相信通过掌握这些技巧，我们能够在镜像实验中获得更有深度和意义的实验结果，为科学研究和应用提供更好的支持和指导。
激光切割中反射镜曲率对光路优化的应用
激光切割中反射镜曲率对光路优化的应用
摘要：现今，激光加工技术已广泛应用于汽车、机械、材料加工、电子、航空航天、半导体、太阳能、塑胶加工、科研、印刷制图、安防、能源和环境工程、生物光子、生命科学和制药等领域。激光加工技术可对多种金属及非金属材料加工处理，在激光标刻、焊接、打标、快速成型、表面处理、维修、模压全息、光栅制造等各方面，激光加工技术正在发挥越来越大的作用。文章分析了如何利用反射镜曲率的改变，实现对二氧化碳激光切割机光路的优化，最终改善加工质量。
关键词：曲率半径；焦点；光路；比例控制阀；气压；激光切割；反射镜曲率
中图分类号：tg485 文献标识码：a 文章编号：1009-2374（2013）02-0060-03
现阶段激光切割机采用的激光发生器主要分为气体和固体这两大类。就目前而言，大功率气体二氧化碳发生器由于其价格和性能的稳定，还是占着主导的地位。在气体二氧化碳激光切割中，对工件切割质量影响的主要因素为焦点位置、气压、功率、速度等。其中焦点为最关键的因素，而对焦点起着决定性作用的是整个光束的特性。在激光机床中，我们一般称光束的传播路径过程为光路。
1 光路系统概述
1.激光发射器 2.激光发生器到atfr镜光路 3.atfr镜片
4.atfr镜到x轴反射镜光路 5.x轴反射镜 6.x轴反射镜到y轴反
射镜光路 7.y轴反射镜 8.y轴反射镜到z轴反射镜光路 9.z轴反射镜 10.z轴反射镜到聚焦镜光路 11.聚焦镜 12.加工板件
图1
激光切割机通常采用的是飞行光路，龙门式结构，光束从激光发生器发出，经薄膜吸收反射镜atrf（absorbing thin-film
reflector）、x轴反射镜、y轴反射镜、z轴反射镜、聚焦镜聚焦，再切割板材。光路系统如图1所示。
激光机安全操作规程
激光机安全操作规程
一、前言
激光技术是一种高精度、高效率的加工和测量技术，其在医疗、通信、生产制造等领域得到了广泛的应用，但由于其能量较大，操作不慎可能会对人体和设备带来安全隐患，因此，必须加强激光机的安全管理。本文所述的激光机安全操作规程旨在规范激光机的使用方法，确保工作人员的人身安全和设备的正常运行。
二、操作前的准备
1、了解相关的法规、规程和安全知识，掌握激光机的基本结构、工作原理、使用方法及其潜在危险；
2、熟悉激光机的安全防护装置，并确保其完好无损；
3、穿戴材料，如护目镜、手套、保护服等，并确保其符合相关安全规范。
三、现场操作
1、在使用激光机前，需要对其进行光功率、波长等参数的检测和校准，并确保其指示值和实际值相符；
2、设立适当的安全警示标志和隔离措施，确保非操作人员不得随意进入操作区域；
3、在操作激光机时，应保持清醒且注意力集中，不得操作过程中打手机、玩手机游戏等影响操作安全的行为；
4、不得对激光机进行任何未经授权的修改、拆卸、加装等操作，以及使用不符合规范的附加装置；
5、不得在激光束作用下进行裸眼观察，应佩戴符合标准的护目镜或其他适当的个人防护用品，并确保其完好无损； 6、在操作激光机时，要注意激光束的路径和作用范围，确保其不对其他设备和人员造成安全隐患；
7、在激光机的操作或调试过程中，如出现异常或故障，应立即停止操作，并寻求专业维修帮助。
四、操作后的处理
1、在激光操作结束后，应关闭激光机的电源，并将激光器控制系统压线关断，确保激光器可以正常停止工作；
2、停止工作时，要对激光机进行全面的检查和清洁，特别是激光器、反射镜、聚焦镜等易受污染的部位，以保证设备的正常使用；
3、妥善保管激光机的配件和附属设备，确保其不丢失、损坏以及无法正常使用。
五、结语
激光技术的高效和高精确性已经被广泛认可，但其较大的能量和危险性也不容忽视。我们必须加强激光机的安全管理，制定相应的操作规程和安全措施，确保工作人员的人身安全和设备的正常运行。
