发动机皮带传动自动张紧轮系的设计
第６期 客车技术与研究 ＢＵＳ＆Ｃ０ＡＣＨ ＴＥＣＨＮ０ＬｏＧＹ ＡＮＤ ＲＥＳＥＡＲＣＨ
发动机皮带传动自动张紧轮系的设计 王德成，张文通，马广正，张孟扬，毕来文 （潍柴动力股份有限公司，山东潍坊２６１０６１）
摘 要：针对传统皮带轮系设计过程中，影响轮系可靠性因素考虑较少的问题，分析自动张紧轮的工作原 理，提出一套自动张紧轮系的布置及计算方法，并将其应用于ＷＰ７系列发动机自动张紧轮系的设计中。 关键词：发动机；自动张紧轮；皮带传动；多楔带 中图分类号：Ｕ４６４ 文献标志码：Ｂ 文章编号：１００６—３３３１（２０１６）０６—００２９—０４ Ｄｅｓｉｇｎ ｏｎ Ａｕｔｏｍａｔｉｃ Ｔｅｎｓｉｏｎｅｒ Ｓｙｓｔｅｍ ｏｆ Ｅｎｇｉｎｅ Ｂｅｌｔ Ｄｒｉｖｅ ＷａｎｇＤｅｃｈｅｎｇ，ＺｈａｎｇＷｅｎｔｏｎｇ，ＭａＧｕａｎｇｚｈｅｎｇ，ＺｈａｎｇＭｅｎｇｙａｎｇ，Ｂｉ Ｌａｉｗｅｎ （Ｗｅｉｃｈａｉ Ｐｏｗｅｒ Ｃｏ．，Ｌｔｄ，Ｗｅｉｆａｎｇ ２６１０６１，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ：Ｆｏｒ ｔｈｅ ｐｒｏｂｌｅｍ ｏｆ ｉｎｓｕｆｆｉｃｉｅｎｔ ｃｏｎｓｉｄｅｒａｔｉｏｎ ｏｆ ｆａｃｔｏｒｓ ａｆｆｅｃｔｉｎｇ ｗｈｅｅｌ ｓｙｓｔｅｍ ｒｅｌｉａｂｉｌｉｔｙ ｉｎ ｄｅｓｉｇｎ ｐｒｏｃｅｓｓ ｏｆ ｔｒａｄｉｔｉｏｎａｌ ｂｅｌｔ ｗｈｅｅｌ ｓｙｓｔｅｍ，ｔｈｅ ａｕｔｈｏｒｓ ａｎａｌｙｚｅ ｔｈｅ ｗｏｒｋｉｎｇ ｐｒｉｎｃｉｐｌｅ ｏｆ ａｕｔｏｍａｔｉｃ ｔｅｎｓｉｏｎｅｒ，ｐｕｔ ｆｏｒｗａｒｄ ａ ｓｅｔ ｏｆ ａｕｔｏｍａｔｉｃ ｔｅｎｓｉｏｎｅｒ ａｒｒａｎｇｅｍｅｎｔ ａｎｄ ｃａｌｃｕｌａｔｉｏｎ ｍｅｔｈｏｄｓ，ａｎｄ ａｐｐｌｙ ｔｈｅｍ ｔｏ ｔｈｅ ｄｅｓｉｇｎ ｏｆ ａｕｔｏｍａｔｉｃ ｔｅｎｓｉｏｎｅｒ ｓｙｓ— ｔｅｍ ｆｏｒ Ｗｆｙ７ ｓｅｒｉｅｓ ｅｎｇｉｎｅｓ． Ｋｅｙ ｗｏｒｄｓ：ｅｎｇｉｎｅ；ａｕｔｏｍａｔｉｃ ｔｅｎｓｉｏｎｅｒ；ｂｅｌｔ ｄｒｉｖｅ；ｐｏｌｙ－ｒｉｂ ｂｅｌｔ
传统的发动机附件轮系大多采用Ｖ带传动，通过手 动张紧轮定期调整张紧Ｉｌ】，寿命较短，维护复杂，保养费 用高。现代的发动机前端附件皮带驱动轮系使用多楔带 传动，由自动张紧轮【２Ｊ提供皮带张力，提高了系统可靠 性，延长了寿命和维护周期，降低了维护费用。但是因目 前尚无成熟的自动张紧轮系设计方法，导致轮系故障 率居高不下。本文针对上述问题，结合行业前期的研究 成果【 ，提出一套自动张紧轮系统的设计方法，已通过 公司多个平台产品［６－ ４１的试验验证。
１ 自动张紧轮工作原理 自动张紧轮的一般结构如图１所示，借助自身内部 的弹簧扭力，通过摆臂和皮带轮作用在轮系皮带上，使 轮系在整个生命周期内保持预定张力可靠运行，不需要 人工调整皮带张力，其特性曲线如图２所示。自动张紧 轮在不受外力时摆臂所处的位置称为自由位置；在外力 作用下，摆臂从自由位置能转动到最大位置的转角称工 作转角。在自由位置时，弹簧具备一定的预紧力。 张紧轮和固定支座位于摇臂同侧的张紧轮称为同 向张紧轮，否则称为异向张紧轮。同向张紧轮机构将皮 带作用于张紧轮的作用力均匀施加到摇臂回转中心轴，
而异向张紧轮机构的张紧轮的作用力会给回转中心轴 一个附加力矩，工作条件相对较差。
昌 乏
摇臂旋转方向 图１ 自动张紧轮机构示意图
０ １ｌ３８ ２．７７ ４ １５ ８－３１ ｌ１．１ １３ ８ １６．６ １８ ２０．８ ２２＿２ ２３．５ ２４．９ 角度／（。） 图２自动张紧轮特性曲线
作者简介：王德成（１９７８一），男，硕士；主任工程师；主要从事商用车的动力总成、发动机系统及零部件匹配研究工作。 客车技术与研究 ２０１６年１２月 ２ 自动张紧轮系统的设计 ２．１ 发动机前端轮系布置 采用自动张紧轮的轮系，皮带张力由自动张紧轮扭 矩和阻尼决定，发动机运行时，不会有松边张力下降情 况，所以应将自动张紧轮布置在轮系最松边（如图３所 示），可以较低的皮带初张力，传递足够的功率；同时可 以避免每个带轮承受多余的径向载荷，提高系统的使用 寿命；还能减小整个系统摩擦功的损耗。发动机前端轮 系的布置受发动机及整车布置与空间的限制，在条件允 许的情况下，负荷最大的带轮布置在皮带紧边第一轮的 位置，如图３中惰轮１，负荷较低的带轮放在松边如图３ 中水泵。 带轮包括槽轮和平轮两种（如图４所示），槽轮表面 有沟槽，与多楔带楔面配合；平轮表面是光滑的柱面，与 多楔带光面配合。带轮直径除满足传动比的要求外，为 保证皮带寿命，应尽量大一些，平轮的直径尺寸应更大， 以减小皮带对称循环的弯曲应力。通常允许槽轮（如图 ３中发电机）的最小直径不小于４５ ｍｍ，平轮（如图３中 张紧轮）的最小直径不小于７０／ｌｑ／ｌｑ。 本文以公司ＷＰ７自动张紧轮系设计为例，轮系布 置如图３所示，布置参数如表１所示。
图３皮带传动示意图 图４槽轮和平带轮示意图
表１ ＷＰ７自动张紧轮系布置参数 名称 Ｘ轴／ｍｍ Ｙ轴／ｍｍ 带轮直径／ｍｍ 带轮类型 曲轴ＣＲＫ Ｏ Ｏ ２８０ 槽轮 惰轮ＩＤＲ１ ０ ２８６ １ｏｏ 槽轮 惰轮ＩＤＲ２ －１２４．６２ ２９０ ７９ 平轮 发电机Ａｌｔ 一３０２．０８ ４５６．０４ ５４ 槽轮 水泵Ｗ—Ｐ －２６３．７８ ２６０ １５Ｏ 槽轮 张紧轮ＴＥＮ 一１５３．７１ １６５．２４ ７５ 平轮
２．２发动机多楔带的设计 汽车发动机带轮传动带型一般选择ＰＫ带。为了保 证传动带的使用寿命，带的有效直径越大，对传动带寿 命越有利。对于ＰＫ型多楔带，一般其带轮最小有效直 径不小于５０ｌＴｌｎｌ，反面传动时最小有效直径为７０ＩＴＩＩＴＩ。 另外，过大的带轮直径会使其圆周速度较大，带所受到 的离心力过大，相当于减小了带的张紧力，甚至会造成 带打滑或引起横滚，使带脱离带轮沟槽；带轮的位置应 使其获得合适的包角，这一点对小带轮尤为重要；传动 带的张力越小，对其寿命越有利。 公司所用的ＥＰＤＭ多楔带单楔所能传递的功率大 约为２．５ ｋＷ，曲轴皮带轮（主动轮）最大功率为２３ ｋＷ， 因此选择１０楔的多楔带。 由初始带轮的相对位置及其几何关系计算得到皮 带的有效长度 ＝１ ９７０ ｍｍ，按照国家标准ＧＢ １３５５２— ２００８［１５中表３的要求，带长及极限偏差为１ ９７０ ｍｍ±９ ｍｍ。 ２．３带轮包角计算 各带轮包角大小是通过前端轮系布局图测量而得， 包角是带轮两边皮带（切线）方向的夹角，一般使用包 角×楔数的数值，ＷＰ７自动张紧轮轮系包角结果如表２ 所示 表２带轮包角 （。） 曲轴 惰轮 惰轮 发电机 水泵 张紧轮 ＣＲＫ ＩＤＲ１ ＩＤＲ２ ＡＩｔ Ｗ－Ｐ ＴＥＮ
包角 ２０７－２７ １１５．６９ １０３．０ｌ １４６．１３ １０２．８９ １Ｏ８．９７ 包角×楔数 ２０７２．７ １ １５６．９ １ ０３０．１ １ ４６ｌ－３ １ ０２８．９ １ ０８９．７
根据设计要求，带轮的包角不小于表３规定的数 值ｎ６］。如果包角偏小，则需要重新确定带轮的有效直径 或者调整带轮的位置，也可以通过增加惰轮，或者调节 张紧轮的方法来增加包角。 从表２可知，发动机的主动轮（曲轴皮带轮）及从动 轮的包角（包角×楔数）都大于表３中的数值，故各带轮 包角和大小满足使用要求，即各轮布局是合理的。例如， 第６期 王德成，张文通，马广正，等：发动机皮带传动自动张紧轮系的设计 ３１ 轮系设计中发电机（包角Ｘ楔数）结果为１ ４６１．３。，满足 表３中不小于８２５。的设计要求。 表３（多楔带）包角×楔数的最小限值 （。） 一般负荷 大负荷 带轮 楔面 背面 楔面 背面 发电机≤６５Ａ ４８０ 不推荐 ６００ 不推荐 发电机＞６５Ａ ６６０ 不推荐 ８２５ 不推荐 动力转向泵 ５１０ 不推荐 ６４０ 不推荐 空调压缩机 ５４０ 不推荐 ６７５ 不推荐 水泵 ３００ ４５０ ３７５ ５６５ 水泵＋风扇 ４８０ ７２０ ６０ｏ ９ｏ０ 真空泵 １８０ ２７０ ２２５ ３４０ 空压机 １８Ｏ ２７０ ２２５ ３４０ 曲轴 １ ０８０ 不推荐 ｌ ３５０ 不推荐 同时，曲轴处于最高转速（２ ３００ ｒ／ｍｉｎ）条件下，计算 皮带线速度： Ｖ…＝１『×ｄｐ￣ｎ／６０ ０００＝３．１４×２８０×２ ３００／６００００＝ ３３．７ｍ／ｓ 一般情况下，ＰＫ型多楔带的速度不超过５０ ｍ／ｓ，上 述计算结果满足这一要求。 ２．４张紧轮预紧力的计算 各带轮功率消耗如图５所示，根据带轮功率消耗计 算出不同发动机转速下的皮带受力情况。 ２５ ２０ １５ １０ ５ ０ ７００ ９【儿Ｊ ¨Ｏ０ ｌ３【儿Ｊ ｌ 【儿Ｊ ｌ ７ｕＵ ｌ９００ ２ｌＵｕ ２３００ ＂４－－曲轴ＣＲＫ－￣－一惰轮１ＤＲ１ 发电机Ａｈ－米－水泵ｗ—Ｐ 转速／（ｒ／ｍｉｎ） 图５附件消耗功率曲线 皮带的预紧力是保证轮系可靠运行的必要条件，预 紧力过大会使皮带寿命降低，预紧力不足则会产生打 滑。预紧力计算是根据附件功率确定的，方法如下。 附件设计功率 ，皮带有效拉力Ｆ： ／Ｖ； ＝盯ｄｐｎ／６００００ 式中：Ｆ为克服附件阻力，使带轮转动的有效拉力，Ｎ；Ｐｄ 为附件设计传动功率，ｗ；Ｖ为皮带速度，ｍ／ｓ； 为主动 轮节圆直径，ｍｍ；ｒｔ为主动轮转速，ｒ／ｒａｉｎ。 皮带预紧力： ①紧边拉力Ｆ ＝ ／（Ｋ，－１）＋ｍＶ ，Ｋｒ＝ 式中，Ｋ 为表楔合系数； 为摩擦系数，取０．５；ｏｒ为包角， （。）；ｍ为多楔带单位皮带质量，一般取０．０１７ ｋｇ／ｍ。 ②松边拉力，采用自动张紧轮的轮系，是以张紧轮 所在段的松边拉力为皮带预紧力，自动张紧轮在正常工 作时要偏转一定角度，皮带受力由张紧轮偏角决定。本 文选择的张紧轮正常工作时皮带的受力为５００ Ｎ。 以曲轴皮带轮为例计算，发动机转速为２ １００ ｒ／ｍｉｎ 时，由图５可知，带轮消耗功率为２２．５ ｋＷ，考虑１．２的 安全系数设计，消耗功率按照２７ ｋＷ计算，表２中曲轴 带轮包角为２０７．２７。。 线速度 叮Ｔｄｐｒｄ６００００＝百Ｘ２８０Ｘ２１００／６００００＝３０．７９ ｍ／ｓ，有效拉力 ／ｖ＝８７７ Ｎ，楔合系数ｇｒ＝ｅ ２０７．ＴＩＩ啪～
＝６．１，紧边张力Ｆ１＝８７７ Ｘ ６．１／（６．１－１）＋０．０１７ Ｘ ３０．７９ ＝ １ ２１０ Ｎ。 同理，结合发动机转速分布及各个带轮的消耗功率 值，计算得出该轮系各个带轮的名义张力。本设计多楔 带承受的张力限值为２ ５００ Ｎ，从计算结果看，皮带张力 都在许可范围。按照ＥＰＤＭ材料、环境温度８０￣Ｃ、时速 ６０ ｋｍ／ｈ估算，皮带寿命大约为２０万ｋｍ，满足使用要求。 ２．５自动张紧轮位置确定 张紧轮在轮系布置中有４个位置需要明确： １）名义位置。此位置确定了皮带有效驱动长度的名 义值，表１中张紧轮滑轮坐标即为名义位置时的坐标； ２）长、短皮带位置。依据皮带名义尺寸的公差确定 最长、最短皮带长度对应的自动张紧轮臂位置； ３）皮带延伸位置。按最长公差皮带长度，皮带磨损 条件下对应的自动张紧轮臂位置； ４）自由位置。当取下皮带时，自动张紧轮摆动到的 位置。 自动张紧轮的滑轮在轮系中的布局位置，考虑在皮 带延伸位置时，所受的径向载荷方向与臂的夹角（如图 ６所示）必须大于２５。，原因是为防止张紧轮的径向载荷 方向与臂线平行，出现顶死而张紧器不工作，同时张紧 器臂有震断的失效风险。同时，张紧轮在工作工程中，自 身的摆动幅度不能超过５。。本文设计的张紧轮在不同位 置时，皮带受力的载荷方向与张紧臂夹角均能满足上述 设计要求。 ２．６轮系性能试验及可靠性试验 １）轮系性能试验。性能试验证明发动机正常，不存 在打滑现象，输出电压、电流满足使用要求，对发动机无 不良影响。
轮系及其设计知识点
轮系及其设计知识点轮系是指用于传递驱动力或者制动力的一组零部件，包括齿轮、皮带、链条等。
它在机械传动系统中起着关键作用，为了确保轮系的性能和可靠性，了解其设计知识点是非常重要的。
一、轮系的构成轮系通常由几个组成部分构成，包括主动轮、从动轮和传递装置。
主动轮是提供驱动力的轮子，通常由电机、发动机等提供动力。
从动轮则是受到主动轮传递的力，其作用是将驱动力传递给被驱动装置。
传递装置则是连接主动轮和从动轮的零部件，包括齿轮、链条、皮带等。
二、轮系的设计知识点1. 动力传递方式轮系的设计首先要确定采用何种动力传递方式，常见的有齿轮传动、链条传动和皮带传动。
不同的传动方式适用于不同的工况和需求，如齿轮传动适合大功率、高速传动，链条传动适合长距离传动，皮带传动适合需要减震、减噪的场合。
2. 齿轮设计齿轮是轮系中最常见的传动元件，其设计涉及到齿形、齿数、模数等参数的确定。
齿轮传动的设计要考虑传动比、传动效率、齿面强度等因素，并根据工作条件选择合适的材料和热处理工艺。
3. 链条设计链条的设计主要包括链节尺寸、链轮设计、链条应力与强度等。
在进行链条设计时需要考虑传动比、链节间隙、链条寿命等因素，同时选择合适的链轮类型和链条材料。
4. 皮带设计皮带传动的设计需要考虑皮带类型、张紧装置、传动比等因素。
选择合适的皮带类型和张紧装置可以确保传动的稳定性和可靠性，同时还需注意皮带的材料和尺寸选择。
5. 轮系配合轮系中的各个传动元件需要良好的配合才能确保传动效果。
在设计时需要注意轴距、轮毂尺寸、轴孔直径等参数的确定，以及轮系的精度要求和安装方式。
三、轮系的优化与创新除了传统的轮系设计知识点外，现代技术的发展也为轮系的优化和创新提供了新的机会。
例如，采用先进的仿真软件进行设计分析，优化齿轮的齿形和载荷分布，提高轮系的传动效率和寿命；利用新型材料和表面处理技术，改善轮系的耐磨性和耐腐蚀性；应用电子控制技术，实现轮系的智能化管理和监测。

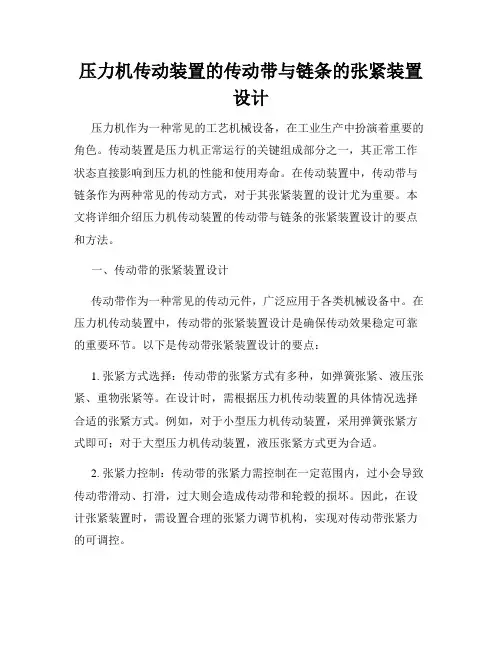

压力机传动装置的传动带与链条的张紧装置设计
压力机传动装置的传动带与链条的张紧装置设计压力机作为一种常见的工艺机械设备，在工业生产中扮演着重要的角色。
传动装置是压力机正常运行的关键组成部分之一，其正常工作状态直接影响到压力机的性能和使用寿命。
在传动装置中，传动带与链条作为两种常见的传动方式，对于其张紧装置的设计尤为重要。
本文将详细介绍压力机传动装置的传动带与链条的张紧装置设计的要点和方法。
一、传动带的张紧装置设计传动带作为一种常见的传动元件，广泛应用于各类机械设备中。
在压力机传动装置中，传动带的张紧装置设计是确保传动效果稳定可靠的重要环节。
以下是传动带张紧装置设计的要点：1. 张紧方式选择：传动带的张紧方式有多种，如弹簧张紧、液压张紧、重物张紧等。
在设计时，需根据压力机传动装置的具体情况选择合适的张紧方式。
例如，对于小型压力机传动装置，采用弹簧张紧方式即可；对于大型压力机传动装置，液压张紧方式更为合适。
2. 张紧力控制：传动带的张紧力需控制在一定范围内，过小会导致传动带滑动、打滑，过大则会造成传动带和轮毂的损坏。
因此，在设计张紧装置时，需设置合理的张紧力调节机构，实现对传动带张紧力的可调控。
3. 张紧装置的可靠性：为确保传动带的稳定传动，传动带张紧装置的可靠性至关重要。
设计时需考虑到张紧装置的强度、稳定性和使用寿命等因素，同时注意防止松动、脱落等问题的发生。
二、链条的张紧装置设计与传动带相比，链条作为传动装置更适用于重载和高速运转的压力机。
以下是链条张紧装置设计的要点：1. 张紧轮的设计：链条的正确张紧依赖于张紧轮的设计。
张紧轮的直径、形状和材料等因素对于链条的传动效果有重要影响。
在设计中，应根据链条的种类和工作条件，选用适宜的张紧轮，保证链条张紧力的均匀分布。
2. 张紧装置的调节方式：链条的张紧装置通常采用手动或自动调节方式。
对于小型压力机，手动调节方式简单可行；而对于大型和高速的压力机，应采用自动张紧装置，以确保链条的稳定工作状态。
3. 张紧装置的耐久性：链条张紧装置的耐久性对于延长链条使用寿命和减少维护成本至关重要。

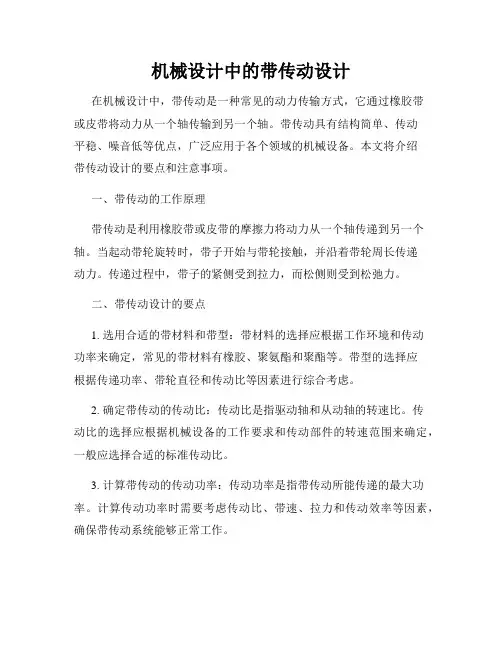

机械设计中的带传动设计
机械设计中的带传动设计在机械设计中，带传动是一种常见的动力传输方式，它通过橡胶带或皮带将动力从一个轴传输到另一个轴。
带传动具有结构简单、传动平稳、噪音低等优点，广泛应用于各个领域的机械设备。
本文将介绍带传动设计的要点和注意事项。
一、带传动的工作原理带传动是利用橡胶带或皮带的摩擦力将动力从一个轴传递到另一个轴。
当起动带轮旋转时，带子开始与带轮接触，并沿着带轮周长传递动力。
传递过程中，带子的紧侧受到拉力，而松侧则受到松弛力。
二、带传动设计的要点1. 选用合适的带材料和带型：带材料的选择应根据工作环境和传动功率来确定，常见的带材料有橡胶、聚氨酯和聚酯等。
带型的选择应根据传递功率、带轮直径和传动比等因素进行综合考虑。
2. 确定带传动的传动比：传动比是指驱动轴和从动轴的转速比。
传动比的选择应根据机械设备的工作要求和传动部件的转速范围来确定，一般应选择合适的标准传动比。
3. 计算带传动的传动功率：传动功率是指带传动所能传递的最大功率。
计算传动功率时需要考虑传动比、带速、拉力和传动效率等因素，确保带传动系统能够正常工作。
4. 确定带轮的尺寸和轴距：带轮的尺寸和轴距应选取合适的数值，以保证带子能够良好地与带轮接触并传递动力。
根据带传动的设计要求，可以通过计算或者经验公式来确定带轮的尺寸和轴距。
5. 设计带传动的张紧装置：带传动的张紧装置用于调整带子的张紧度，保持适当的带紧力。
张紧装置的设计要考虑带子的松弛度和带传动的工作要求，确保带传动系统的正常工作。
三、带传动设计的注意事项1. 带传动的中心距应合理安排，避免过小或过大。
过小的中心距会导致带子的接触角过小，从而降低传动效率；过大的中心距会增加带子的张紧力，损耗功率并加速带子的磨损。
2. 带传动的带速应控制在合理范围内，避免过快或过慢。
过快的带速会增加带子的热量和磨损；过慢的带速会导致带子与带轮的滑动，降低传动效率。
3. 带传动的张紧力应适度调整，避免过紧或过松。
带式输送机自动张紧装置设计答辩稿
液压系统的设计
谢谢各位老师 批评指正
2.固定式张紧装置 如图1-3所示，拉紧滚筒的轴承座安装在活动架上，活动架可以 在导轨上滑动，旋转螺旋杆使活动架上的螺母和活动架一起前 进和后退，达到张紧和放松的目的。其结构简单，但行程太小， 只是用于短距离的输送机上，且当皮带自行伸长时，不能自动 张紧。
3.液压式自动张紧装置 该套装置不仅结构紧凑，重量轻，而且操作简单，是胶带 拉紧的理想设备，不仅适合煤矿，而且可与其他行业的胶 带运输机配套。 该设备的平面设置参考图如下，它由液压泵站、拉紧油缸、 蓄能站、隔爆兼本安控制箱及附件五大部分组成。
题目：带式输送机自动张紧装置设 计
带式输送机的工作原理、构成及特点
1．带式输送机的构成 带式输送机主要由输送带、驱动装置、托辊及支架、 拉紧装置、制动装置、储带装置和清扫装置组成。
2．带式输送机特点 带式输送机铺设倾角一般为16°~ 18°，一般向上运 输取较大值，向下运输取较小值。带式输送机能力大、调 度组织简单、维护方便，因而运营费低。此外，结构简单、 运行平稳可靠、运行阻力小、耗电量低、容易实现自动化 也是它的作用和类型
张紧装置有四个主要作用： （1）保证带式输送机驱动滚筒分离点的足够张力，从而保 证驱动装置依靠摩擦传动所必须传递的摩擦牵引力，以带 动输送机正常运行。 （2）保证承载分支最小张力点的必须张力，限制输送带在 托辊之间垂度，保证带式输送机的正常运行，不致因输送 带松弛而导致打滑、跑偏等现象。 （3）补偿塑性变形与过度工况时输送带伸长量的变化。 （4）为输送带重新接头做必要的行程准备。
现有带式输送机张紧装置的原理及特点 1.重锤式张紧装置 如图1-2所示，机尾换向滚筒①固定在小车②上，垂直悬 吊的重锤③和小车②相连，由于重锤③的重量可以为一定 值，所以皮带的张力、拉紧力恒定，同时重锤靠自重张紧， 能自动补偿皮带的伸长；但其需要的空间大，占地面积大， 往往受空间限制无法使用，宜于使用在固定式长距离运输 机上。

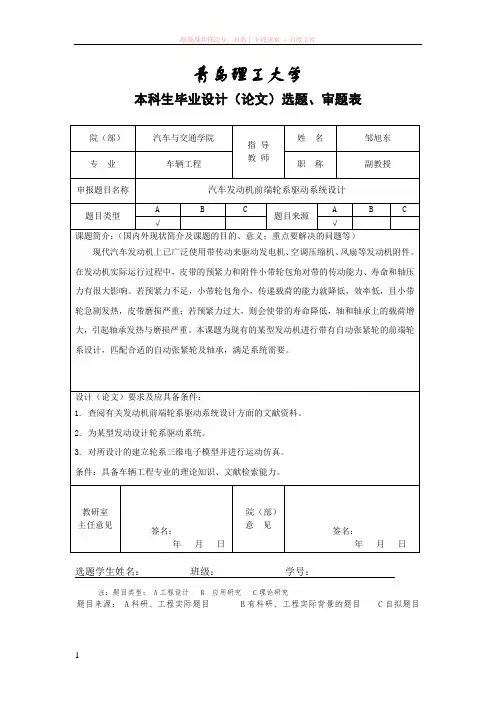

汽车发动机前端轮系驱动系统设计
