薄抹灰保温体系产品质量执行标准和承诺技术指标
第1页共3页
一、瓷砖及传统型外保温体系
产品质量执行标准和建议技术指标
一、产品质量执行标准
外保温体系产品质量执行标准为《膨胀聚苯板薄抹灰外墙外保温系统》（JG149-2003）。
二、技术指标
1. 膨胀聚苯板
试验项目 JG149-2003性能标准 建议使用性能指标
膨胀聚苯板类型
阻燃自熄型聚苯乙烯泡沫塑料保温板 阻燃自熄型聚苯乙烯泡沫塑
料保温板
表观密度，kg/m3 18－22 18.0－22.0
氧指数，％ ≥20 ≥30
吸水率，％ ≤4 ≤2.5
弯曲变形，mm ≥20 ≥20
断裂弯曲负荷，N ≥25 ≥25
尺寸稳定性，％ ≤0.3 ≤0.2
压缩性能，MPa（形变10%） ≥0.1 ≥0.1
抗拉强度，MPa ≥0.1 ≥0.10
水蒸汽透湿系数，ng/Pa.m.s ≤4.5 ≤4.5
导热系数W/M.K ≤0.041 ≤0.041
陈化时间
自然条件 d ≥42 ≥42
蒸汽（60℃） d ≥5 ≥5
项目 JG149-2003允许偏差(mm) 建议使用指标
厚度(mm)
不大于50 ±1.5 ±1.5
大于50 ±2.0 ±2.0
长度(mm)
900 ±1.5 ±1.5
1200 ±2.0 ±2.0
宽度(mm) ±1.5 ±1.5
对角线差(mm) ±3.0 ±3.0
板边平直(mm) ±2.0 ±2.0
板面平整度(mm) ±1.0 ±1.0
2.耐碱玻纤网格布：
试验项目 JG149-2003性能标准（标准网格） 建议使用性能指标
网孔中心距，mm 4 - 6
第2页共3页
单位面积质量，g/m2 ≥130 ≥130
断裂应变，％ ≤5 ≤5
耐碱断裂强力保留率，
（经纬向），％
≥50 ≥80
耐碱断裂强力保留值，
N/50mm
≥750 ≥1000
涂塑量，g/m2 ≥20 ≥20
3. 建筑粘胶（粘接砂浆）
编号 检验项目 单
位
JG149-2003性能标准 建议使用性能指标
1
拉
伸
粘
接
强
度
与水
泥砂
浆试
块
原强度 Mpa ≥0.6 ≥0.7
耐水 MPa ≥0.4 ≥0.5
耐冻融（冻融循环25次）
≥0.5
MPa JG149-2003中无此项 -（不需此指标）
与聚
苯板
原强度 Mpa ≥0.1且聚苯板破坏 ≥0.10且聚苯板破坏
耐水 MPa ≥0.1且聚苯板破坏 ≥0.10且聚苯板破坏
耐冻融（冻融循环25次）
≥0.1且聚苯板破坏
MPa JG149-2003中无此项 -（不需此指标）
2 柔韧性 水泥基：28d压折比≤3.0 MPa JG149-2003中无此项 -（不需此指标）
非水泥基：开裂应变≥1.5 % JG149-2003中无此项
线性收缩率≤0.3 % JG149-2003中无此项
3 可操作时间 H 1.5-4.0 ≥2.0
4. 防护砂浆（抗裂砂浆）
编
号
检验项目 单位 JG149-2003性能标准 建议使用性能指标
1
拉
伸
粘
接
强
度
与水
泥砂
浆试
块
原强度 Mpa JG149-2003中无此项
-（不需此指标）-
耐温 MPa JG149-2003中无此项
耐水 MPa JG149-2003中无此项
耐冻融 MPa JG149-2003中无此项
与聚
苯板
原强度 Mpa ≥0.1且聚苯板破坏 ≥0.1且聚苯板破坏
耐水 MPa ≥0.1且聚苯板破坏 ≥0.1且聚苯板破坏
耐冻融 MPa ≥0.1且聚苯板破坏 ≥0.1且聚苯板破坏
2
柔
韧
水泥基：28d压折比 MPa ≤3.0 ≤3.0
非水泥基：开裂应变 % ≥1.5 无需此指标
第3页共3页
性 线性收缩率≤0.3 % JG149-2003中无此项 无需此指标
3 可操作时间 H 1.5-4.0 ≥2.0
4 24h吸水量≤1000 G/m2 JG149-2003中无此项 无需此指标
5 水蒸气透过湿流密度≥1.00 G/m2s JG149-2003中无此项 -无需此指标
6 抗裂性5mm以下无裂纹 / JG149-2003中无此项 无需此指标-
7 透水性（24h）≤3.0 ml JG149-2003中无此项 -无需此指标
5. 敲击型盘型锚钉（锚固件）
项目 JG149-2003性能标准 建议使用性能指标
单个锚栓最大拉力承载力 (已考虑安全系数) C25混凝土中≥0.3KN C25混凝土中≥0.6KN
单个锚栓对系统传热增加值 ≤0.004W/K
-（我司为尼龙钉，不存在热桥
问题，故不需此项测试）
第4页共3页
二、岩棉板外墙外保温系统
产品质量执行标准和技术指标
一、产品质量执行标准
当前岩棉外墙外保温系统缺少国家或者行业标准，该系统产品质量暂按Q/TESF 59
—2008“Sto岩棉板”外墙外保温系统企业标准或GB/T 25975-2010建筑外墙外保温用岩棉
制品、JG149-2003膨胀聚苯板薄抹灰外墙外保温系统标准执行。
二、建议使用技术指标
1. 岩棉板（带）
试验项目 GB/T 25975-2010 性能标准 建议使用性能指标
岩棉类型 建筑外墙外保温用岩棉制品 满足
外观 表面平整、无伤痕、污染、破损 满足
平整度偏差，mm ≤6 满足
直角偏离度，mm/m ≤5 满足
纤维平均直径，µm ≤7.0 满足
渣球含量，%（粒径大于0.25mm） ≤10 满足
尺寸稳定性，％ ≤1.0 满足
压缩强度，KPa（形变10%） ≥40 满足
抗拉强度，KPa ≥7.5 满足
质量吸湿率，% ≤1.0 满足
导热系数，W / ( m·K )（平均温度25℃） ≤0.040(岩棉带≤0.048) 满足
憎水率，% ≥98.0 满足
短期吸水量，kg/m2 （10mm，24h） ≤1.0 满足
长期吸水量，kg/m2 （10mm，28d） ≤3.0 满足
酸度系数 ≥1.6 满足
燃烧性能分级 A 满足
2.玻纤网格布：
试验项目 JG149-2003性能标准（标准网格布） 建议使用性能指标
单位面积质量，g/m2 ≥130 ≥160 g/m2
断裂应变，％ ≤5 满足
耐碱断裂强力保留率，
（经纬向），％
≥50 满足
耐碱断裂强力保留值，≥750 满足
第5页共3页
N/50mm
3.建筑粘胶（粘接砂浆）
试验项目 性 能 标 准 建议使用性能指标
拉
伸
粘
接
强
度 与水泥砂浆试块 原强度，Mpa ≥0.6 满足 耐水，Mpa ≥0.4 满足 与岩棉板 原强度，Kpa ≥80kPa，或破坏在岩棉板内 满足 耐水，KPa ≥80kPa，或破坏在岩棉
板内
满足
可操作时间，h 1.5-4.0 满足
4.防护砂浆（抗裂砂浆）
试验项目 性 能 标 准 建议使用性能指标
拉伸粘接强度，kPa
（与岩棉板）
原强度 ≥80kPa，或破坏在岩棉板内 满足
耐冻融 ≥80kPa，或破坏在岩棉板内 满足
耐候性 ≥80kPa，或破坏在岩棉板内 满足
抗压强度/抗折强度 ≤ 3.0 满足
可操作时间，h 1.5 ～ 4.0 满足
5. 敲击型盘型锚钉（锚固件）
试验项目 性能标准 建议使用性能指标
单个Sto盘形锚钉抗拉承载力标准值，kN C25混凝土中≥0.30 满足
单个Sto盘形锚钉对系统传热增加值，W/(K·m2) ≤0.004 满足
膨胀聚苯板薄抹灰外墙外保温系统体系
聚苯乙烯泡沫塑料板技术指标表2.4.1
项目
指标
项目
指标
表观密度，kg/m3
≥22
水蒸汽透湿系数，
ng/Pa.m.s
≤4.5
项目
指标
项目
指标
压缩强度，MPa
≥0.1
尺寸稳定性，％
≤0.2
抗压强度，MPa
≥0.1
吸水率，%（v/v）
≤4
断裂弯曲负荷，N
（3）国家《夏热冬冷地区居住建筑节能设计标准》
（4）河南省《居住建筑节能设计标准》（夏热冬冷地区）DBJ41/071-2006
（5）国家《住宅建筑节能设计标准》DG/TJ08-205-2000
（6）华北标办《建筑构造通用图集（墙身—外墙外保温）》88JZ—9（2004）
（7）国家标准《建筑施工安全检查标准》JGJ59-99
（8）施工现场临时用电安全技术规范
（9）河南省施工现场文明施工管理法规
二、膨胀聚苯板薄抹灰系统技术规范
1、基本构造
本规范适用于膨胀聚苯板薄抹灰外墙外保温系统在各类民用建筑的新建和改造工程中的施工和验收。基层墙体可以是混凝土墙和各种砌体墙。
本规范是依据河南省《外墙外保温施工技术规程》DBJ41/062—2005和国家建工行业标准JG149－2003《膨胀聚苯板薄抹灰外墙保温系统》和河南省地方相应标准,结合膨胀聚苯板薄抹灰外墙外保温系统的特点编制而成。为设计和施工单位在使用鸿岩膨胀聚苯板薄抹灰外墙外保温系统时，提供指导与参考，其基本构造见表1.2。
1)基层墙体表面状况不易保证粘结强度；
2)施工条件不适合粘结；
3)设计要求采用机械锚固件或增设机械锚固件作辅助粘结手段。
外墙外保温薄抹灰系统应用技术规程
外墙外保温薄抹灰系统应用技术规程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!外墙外保温薄抹灰系统应用技术规程详解外墙外保温薄抹灰系统，作为现代建筑节能技术的重要组成部分，其应用技术规程对于确保工程质量、提高建筑能效具有至关重要的作用。
EPS保温板薄抹灰外墙外保温系统实施细则
EPS保温板薄抹灰外墙外保温系统实施细则一、材料准备1.EPS保温板：符合国家标准，并进行质量检验合格的EPS保温板，其保温性能应符合设计要求。
2.粘结剂：选用适用于EPS保温板的粘结剂，其粘结强度和耐候性应满足要求。
3.钉固件：选用符合设计要求的钉固件，其材质和规格应满足要求。
4.抗裂网格布：应选择耐碱性好、抗拉强度高的抗裂网格布，网格布的规格和用量应符合设计要求。
二、施工准备1.施工方案：根据设计要求和施工现场情况，制定详细的施工方案，包括施工工艺、工序、材料用量等。
2.施工人员：确保施工人员具备相应的施工技能和经验，同时要进行安全教育和培训，保证工人的安全施工。
3.施工设备：准备好所需的施工设备，如批灰机、抹灰刮板等，并保证设备的正常运行。
三、施工工序1.基层处理：将外墙表面清理干净，排除杂质和尘土，确保基层牢固、平整、湿润。
2.涂布粘结剂：采用机械涂刷或人工涂刷的方式将粘结剂均匀涂布于基层表面，保证粘结剂的厚度均匀一致。
3.粘贴EPS保温板：将粘好粘结剂的EPS保温板按照设计要求平整粘贴，注意保持板与板之间的接缝处搭接紧密。
4.固定钉固件：在EPS保温板上预先打孔，并将钉固件按照设计要求钉入EPS保温板和基层之间。
5.铺贴抗裂网格布：将抗裂网格布铺贴在固定好的钉固件上，网格布需要与墙面及构件连接牢固，保持表面平整。
6.阴阳角处理：使用抗碱玻璃纤维网格布将阴阳角处连接牢固，并用粘结剂进行打底和整平处理。
7.贴面外墙砂浆层：使用聚合物砂浆或水泥砂浆，均匀地涂抹在粘贴好的EPS保温板表面和抗裂网格布上，保持表面平整。
8.抹灰层处理：在贴面外墙砂浆层还未完全干燥时，使用抹灰刮板将表面抹平，注意保持灰浆的厚度均匀。
9.粉刷层处理：根据设计要求，进行水泥砂浆或有机硅等材料的外墙粉刷，保证颜色均匀一致。
四、验收和维护1.施工验收：按照设计要求进行验收，检查每个工序的质量和施工细节，确保施工质量合格。
2.维护保养：在保温系统完工后，应进行适当的保养和维护，避免外界因素对保温系统的损坏。
国家标准《模塑聚苯板薄抹灰外墙外保温系统材料》GB/T 29906-2 0 1 3（摘选）

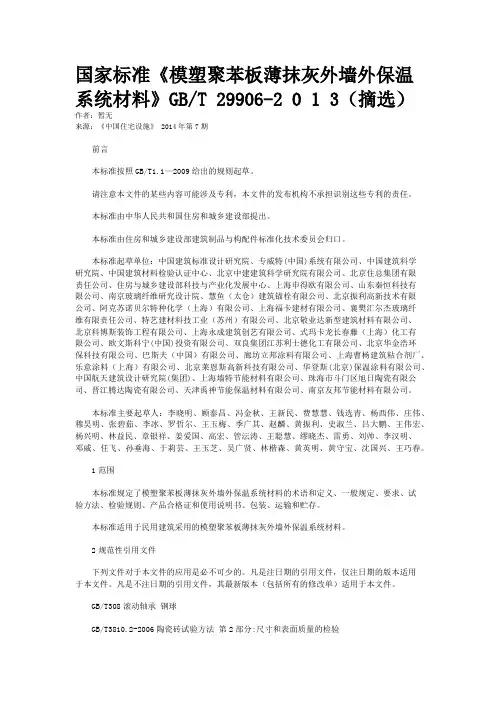

国家标准《模塑聚苯板薄抹灰外墙外保温系统材料》GB/T 29906-2 0 1 3（摘选）作者：暂无来源：《中国住宅设施》 2014年第7期前言本标准按照GB/T1.1—2009给出的规则起草。
请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。
本标准由中华人民共和国住房和城乡建设部提出。
本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。
本标准起草单位：中国建筑标准设计研究院、专威特(中国)系统有限公司、中国建筑科学研究院、中国建筑材料检验认证中心、北京中建建筑科学研究院有限公司、北京住总集团有限责任公司、住房与城乡建设部科技与产业化发展中心、上海申得欧有限公司、山东秦恒科技有限公司、南京玻璃纤维研究设计院、慧鱼（太仓）建筑锚栓有限公司、北京振利高新技术有限公司、阿克苏诺贝尔特种化学（上海）有限公司、上海福卡建材有限公司、襄樊汇尔杰玻璃纤维有限责任公司、特艺建材科技工业（苏州）有限公司、北京敬业达新型建筑材料有限公司、北京科博斯装饰工程有限公司、上海永成建筑创艺有限公司、式玛卡龙长春藤（上海）化工有限公司、欧文斯科宁(中国)投资有限公司、双良集团江苏利士德化工有限公司、北京华金浩环保科技有限公司、巴斯夫（中国）有限公司、廊坊立邦涂料有限公司、上海曹杨建筑粘合剂厂、乐意涂料（上海）有限公司、北京莱恩斯高新科技有限公司、华登斯(北京)保温涂料有限公司、中国航天建筑设计研究院(集团)、上海墙特节能材料有限公司、珠海市斗门区旭日陶瓷有限公司、晋江腾达陶瓷有限公司、天津禹神节能保温材料有限公司、南京友邦节能材料有限公司。
本标准主要起草人：李晓明、顾泰昌、冯金秋、王新民、费慧慧、钱选青、杨西伟、庄伟、穆昊明、张碧茹、李冰、罗哲尔、王玉梅、季广其、赵麟、黄振利、史淑兰、吕大鹏、王伟宏、杨兴明、林益民、章银祥、姜爱国、高宏、管沄涛、王聪慧、缪晓杰、雷勇、刘帅、李汉明、邓威、任飞、孙垂海、于莉芸、王玉芝、吴广贤、林楷森、黄英明、黄守宝、沈国兴、王巧春。
膨胀聚苯板薄抹灰外墙外保温系统

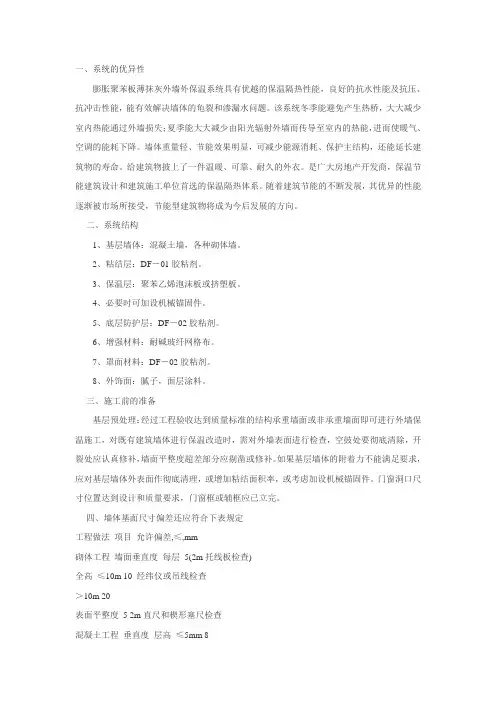

一、系统的优异性膨胀聚苯板薄抹灰外墙外保温系统具有优越的保温隔热性能，良好的抗水性能及抗压、抗冲击性能，能有效解决墙体的龟裂和渗漏水问题。
该系统冬季能避免产生热桥，大大减少室内热能通过外墙损失；夏季能大大减少由阳光辐射外墙而传导至室内的热能，进而使暖气、空调的能耗下降。
墙体重量轻、节能效果明显，可减少能源消耗、保护主结构，还能延长建筑物的寿命。
给建筑物披上了一件温暖、可靠、耐久的外衣。
是广大房地产开发商，保温节能建筑设计和建筑施工单位首选的保温隔热体系。
随着建筑节能的不断发展，其优异的性能逐渐被市场所接受，节能型建筑物将成为今后发展的方向。
二、系统结构1、基层墙体：混凝土墙，各种砌体墙。
2、粘结层：DF－01胶粘剂。
3、保温层：聚苯乙烯泡沫板或挤塑板。
4、必要时可加设机械锚固件。
5、底层防护层：DF－02胶粘剂。
6、增强材料：耐碱玻纤网格布。
7、罩面材料：DF－02胶粘剂。
8、外饰面：腻子，面层涂料。
三、施工前的准备基层预处理：经过工程验收达到质量标准的结构承重墙面或非承重墙面即可进行外墙保温施工，对既有建筑墙体进行保温改造时，需对外墙表面进行检查，空鼓处要彻底清除，开裂处应认真修补，墙面平整度超差部分应剔凿或修补。
如果基层墙体的附着力不能满足要求，应对基层墙体外表面作彻底清理，或增加粘结面积率，或考虑加设机械锚固件。
门窗洞口尺寸位置达到设计和质量要求，门窗框或辅框应已立完。
四、墙体基面尺寸偏差还应符合下表规定工程做法项目允许偏差,≤,mm砌体工程墙面垂直度每层5(2m托线板检查)全高≤10m 10 经纬仪或吊线检查＞10m 20表面平整度5 2m直尺和楔形塞尺检查混凝土工程垂直度层高≤5mm 8＞5mm 10全高H/1000且≤30表面平整2m长度8注意：新建建筑建议混凝土基层至少养护28天，每10mm厚的水泥砂浆基层至少养护7天。
工作条件：工作温度应高于5℃，而且施工完后，至少24小时内应维持环境温度高于5℃。
JG建筑工业标准-JG149-2015膨胀聚苯板薄抹灰外墙外保温系统
薄抹灰外保 温系统的标记 由代号和类 型组成：
Ｅ ＴＩ ＣＳ一口 类型 薄抹灰外保温 系统代号
４ ． ３ 标记 示例 示例 １ ： Ｅ ＴＩ Ｃ Ｓ － Ｐ 普 通型薄抹灰外保温系统 示例 ቤተ መጻሕፍቲ ባይዱ ： Ｅ ＴＩ Ｃ Ｓ － Ｑ 加强型薄抹灰外保温 系统
３． ４
膨胀聚苯 板 ｅ ｘ ｐ ａ ｎ ｄ ｅ ｄ ｐ ｏ ｌ ｙ ｓ ｔ ｙ ｒ ｅ ｎ ｅ ｐ ａ ｎ ｅ ｌ
保 温材料 ， 专指采 用符合 Ｇ Ｂ ／ Ｔ １ ０ ８ ０ １ ． １ －２ ０ ０ ２的阻燃 型绝 热用模 塑聚 苯 乙烯 泡沫 塑料制 作 的
板材 。
置于建筑物外墙外侧 的保 温及 饰面系统 ， 是由膨胀聚 苯板、 胶 粘剂和必 要时使用 的锚 栓、 抹 面胶浆 和耐碱网布及涂料等组成 的系统产品。薄抹灰增强 防护层 的厚度宜控制在 ： 普通型 ３ ｍｍ－５ ｍｍ， 加强 型 ５ ｍｍ－ ｖ７ ｍｍ。该系统 采用 粘接 固定 方式 与基层 墙 体连接 ， 也可辅 有 锚栓 ， 其 基 本构 造见 表 １及
原强度 耐水 原强度 耐水
表 ２ ．
３． ２
基层墙体
ｓ ｕ ｂ ｓ ｔ ｒ ａ ｔ ｅ
建筑物中起承重或围护作用的 外墙墙体， 可以 是混凝土墙体或各种砌体墙体。
７Ｇ １ ４ ９－ ２ ００３
表 １ 无锚 栓 薄 抹 灰 外 保 温 系统 基 本 构 造 系统 的基本构造
基层墙体 ① 粘 接层 ② 保温层 ③ 薄抹灰增 强防护层 ④ 饰 面层 国 构造示意 图
Ｊ Ｇ １ ４ ９ －２ ０ ０ ３
膨 胀 聚 苯 板 薄抹 灰 外 墙 外保 温 系统
范围
本标 准规定了膨胀 聚苯板 薄抹灰外墙外保温 系统产 品的定义 、 分类和标记 、 要求、 试验 方法、 检验规 则、 产品合格证 和使用说明书 ， 以及产品的包装 、 运输和贮存 。 本标 准适用于工业与 民用 建筑采用的膨胀聚苯 板薄抹灰外 墙外保温 系统产 品 ， 组 成系统 的各种材 料应 由系统产品制造商配套供应 。
岩棉薄抹灰外墙外保温系统材料
岩棉薄抹灰外墙外保温系统材料1 范围本标准规定了岩棉薄抹灰外墙外保温系统材料的术语和定义、一般规定、要求、试验方法、检验规则、产品合格证和使用说明书、包装、运输和贮存。
本标准适用于民用建筑采用的岩棉薄抹灰外墙外保温系统材料。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 7689.5 增强材料机织物试验方法第5部分：玻璃纤维拉伸断裂强力和断裂伸长的测定GB/T 9914.3 增强制品试验方法第3部分：单位面积质量的测定GB/T 20102 玻璃纤维网布耐碱性试验方法氢氧化钠溶液浸泡法GB/T 25975 建筑外墙外保温用岩棉制品GB/T 29906-2013 模塑聚苯板薄抹灰外墙外保温系统材料GB/T 30808 建筑用绝热制品湿热条件下垂直于表面的抗拉强度保留率的测定JG/T 366 外墙外保温用锚栓3 术语和定义下列术语和定义适用于本文件。
3.1岩棉薄抹灰外墙外保温系统 external thermal insulation composite systems based on rock wool置于建筑物外墙外侧，与基层墙体采用锚固和粘结方式固定的保温系统。
系统由岩棉板/条为保温层、固定保温层的锚栓和胶粘剂、抹面胶浆与玻纤网复合而成的抹面层、饰面层等组成，系统还包括必要时采用的护角、托架等配件。
简称岩棉外保温系统。
3.2基层墙体 substrates建筑物中起承重或围护作用的外墙墙体。
可以是混凝土墙体或砌体墙体。
[GB/T 29906-2013,定义3.2]3.3岩棉板 rock wool panel由玄武岩及其他火成岩等天然矿石为主要原料，经高温熔融后，通过离心力制成无机纤维，加适量的热固性树脂胶粘剂及憎水剂等，再经压制、固化、切割等工艺制成的板状制品。
xps保温板外墙薄抹灰技术规程
xps保温板外墙薄抹灰技术规程XPS保温板外墙薄抹灰技术规程引言XPS保温板外墙薄抹灰技术是一种常用的墙体保温施工方法，通过在XPS保温板表面进行薄抹灰，能够提高墙体的保温性能和外观效果。
本文将详细介绍XPS保温板外墙薄抹灰技术规程。
一、材料准备1. XPS保温板：选择符合国家标准的XPS保温板，保温性能好、耐久性强、稳定性好。
2. 抹灰砂浆：选用优质的抹灰砂浆，要求粘结强度高、适应性好、抗裂性能好。
3. 粘结剂：使用专用的粘结剂，确保XPS保温板与墙体之间的粘结牢固。
4. 外墙涂料：选择合适的外墙涂料，具有良好的抗水性、耐候性和装饰效果。
二、施工步骤1. 基层处理：清除墙体表面的浮灰、油污等杂物，并修补墙体表面的不平整部分。
2. 粘结剂涂布：将粘结剂均匀涂布在XPS保温板背面，并确保粘结剂与墙体之间的接触面积大。
3. XPS保温板安装：将涂布了粘结剂的XPS保温板贴在墙体上，并用力压实，确保牢固粘贴。
4. 预埋件安装：根据需要，在XPS保温板上预留预埋件的位置，并使用专用胶水固定预埋件。
5. 罩面抹灰：用抹灰砂浆将XPS保温板表面进行薄抹灰，要求均匀一致、光滑平整。
6. 色彩涂装：根据设计要求，选择合适的外墙涂料进行涂装，增加外墙的装饰效果。
三、注意事项1. 施工环境：施工过程中要保持墙体表面干燥、无风、无雨，避免施工环境对施工质量的影响。
2. 施工工具：使用专用工具进行施工，确保抹灰砂浆均匀、平整。
3. 施工温度：施工时要注意环境温度，避免在过高或过低的温度下进行施工。
4. 承重结构：XPS保温板外墙薄抹灰技术适用于轻负荷的建筑结构，对于承重墙体需采取其他适当的保温措施。
5. 防水处理：在施工完成后，要进行防水处理，以保证墙体的防水性能。
结论XPS保温板外墙薄抹灰技术规程是一种常用的墙体保温施工方法，通过粘结剂将XPS保温板固定在墙体上，并进行薄抹灰和涂装，能够提高墙体的保温性能和外观效果。
聚苯板薄抹灰外墙保温体系的质量控制
聚苯板薄抹灰外墙保温体系的质量控制摘要：聚苯板薄抹灰体系是一种比较成熟的外墙保温技术，近年来在施工得到了广泛应用。
关键词：外墙保温聚苯板薄抹灰体系工程质量技术措施中图分类号：o213.1 文献标识码：a 文章编号：目前已推行新建筑节能65%的设计标准，同时按《建筑节能工程施工质量验收规范》（gb50411-2007）进行施工质量验收。
目前洛阳地区使用最多的外墙保温技术是聚苯板薄抹灰体系，下面就针对上述保温体系在施工过程中存在的问题分别进行分析、论述。
一、聚苯板薄抹灰外墙保温体系常见问题及成因分析。
聚苯板薄抹灰体系是一种比较成熟的外墙保温技术，近些年在我市得到了广泛应用。
但由于多种原因，有的工程出现了一些比较严重的质量问题。
现就一些常见问题的形成原因进行分析：1、聚苯板空鼓：通常工地上采用点框粘结法施工，按要求胶粉用量应大于30%，但由于有些工程偷工减料粘结不牢，引起空鼓；在涂抹胶粉时不注意细节，如聚苯板框周边未留出50mm宽的排气道，造成排水、排气不畅，产生涨缩应力引起剥离性空鼓；一次涂抹面积过大或速度过快未压实而导致的空鼓；由于聚苯板不平而又将聚苯板撬起造成的局部空鼓；未进行基层处理，由于墙面上有灰尘形成的干粉隔离层造成局部空鼓。
由此可见，引起空鼓的原因很多，施工中稍不注意就会留下后患。
2、聚苯板的平整度及厚度没有得到很好的控制：由于基层墙体抹灰不平，在粘贴苯板时，对突出部分就将苯板刮薄进行粘贴；再者由于聚苯板运到工地上，乱堆乱放，出现版面翘曲，因此接头缝不平整，但为了观感质量，施工单位就大面积刷、刮平苯板，苯板厚度得不到保证。
3、耐碱玻纤网格布质量不能保证：有的施工单位为降低造价，使用廉价劣质的耐碱玻纤网格布。
由于耐碱性差，在抹面层中长期受到水泥碱性的腐蚀，抗拉强度降低，出现抹面层龟裂或剥离的现象。
4、面层抗裂砂浆龟裂及接头缝隙明显：在高温天气或太阳暴晒下进行面层施工时，抹完面层后未及时喷水养护，导致面层失水过快，造成抗裂砂浆龟裂；由于抗裂砂浆价格比较贵，施工单位在抗裂砂浆的厚度上做文章，按要求厚度为3～5mm，而实际只有2mm左右，根本就盖不住接头，接头缝隙明显。
岩棉薄抹灰系统外墙外保温施工工艺标准
岩棉薄抹灰系统外墙外保温构造做法指导1、总则1.1 本指导适用于以混凝土或砌体为基层墙体、以岩棉为保温材料的新建、扩建居住建筑外墙外保温工程。
1.2 岩棉薄抹灰系统外墙外保温工程的设计与施工，南方应重点关注防潮防水的细部处理，北方应重点关注岩棉厚度较大时的结构安全性措施，做到安全适用、技术先进、经济合理。
1.3 岩棉薄抹灰系统外墙外保温工程除应符合本做法指导外，尚应符合现行有关国家标准、地方标准的规定。
2、材料要求2.1 外墙外保温用岩棉板的性能应符合表 2-1 规定。
表 2-1 岩棉板主要性能指标2.2 外墙外保温用防护砂浆的性能指标应符合表2-2 规定。
表2-2防护砂浆的性能指标2.3 外墙外保温用玻纤网格布的性能指标应符合表2-3 规定。
表2-3玻纤网格布主要性能指标2.4 盘形锚钉采用聚酰胺（PA66）制成的钉及带圆盘的塑料膨胀套管，不得使用回收的再生材料。
也可为经过表面镀锌处理的35 号钢制成的金属螺钉。
盘形锚钉有效锚固深度应不小于35 mm，塑料圆盘直径为60 mm。
其技术性能指标应符合表2-4 的规定。
表2-4盘形锚钉技术性能指标2.5 外墙涂料必须与“岩棉板”外墙外保温系统相容，其性能指标应符合外墙建筑涂料的相关标准。
2.6 附件在“岩棉板”外墙外保温系统中所采用的附件，包括发泡胶、密封条、墙脚托架、包角条等，应与外保温系统相容，并分别符合相应的产品标准的要求。
3、岩棉薄抹灰系统外墙外保温基本做法3.1岩棉薄抹灰系统由粘结层、保温层、抹面层和饰面层构成。
其中，粘结层材料为胶粘剂，保温层材料岩棉板，抹面层材料为抹面胶浆，抹面胶浆中满铺玻纤网，饰面层材料可为涂料或饰面砂浆，如下：粘结层（胶粘剂）+保温层（岩棉板）+抹面层（锚固件、抹面胶浆、玻纤网格布）+饰面层（具透气性的水性外墙涂料或装饰砂浆）。
3.2保温板采用胶粘剂固定在基层上，同时使用锚栓辅助固定，保温板与基层墙体的粘贴面积不得小于保温板面积的80%（图3-1）(100 米以上的高楼，要求100%粘贴)。
