【CN209619375U】全耐材热风阀板【专利】

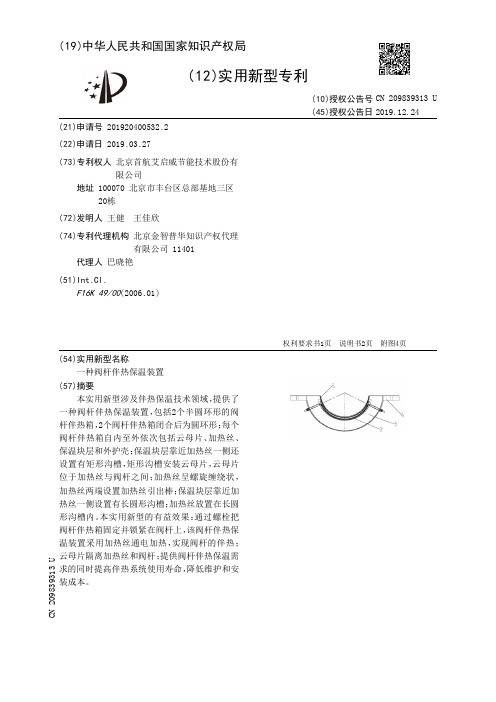

【CN209839313U】一种阀杆伴热保温装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920400532.2(22)申请日 2019.03.27(73)专利权人 北京首航艾启威节能技术股份有限公司地址 100070 北京市丰台区总部基地三区20栋(72)发明人 王健 王佳欣 (74)专利代理机构 北京金智普华知识产权代理有限公司 11401代理人 巴晓艳(51)Int.Cl.F16K 49/00(2006.01)(54)实用新型名称一种阀杆伴热保温装置(57)摘要本实用新型涉及伴热保温技术领域，提供了一种阀杆伴热保温装置，包括2个半圆环形的阀杆伴热箱，2个阀杆伴热箱闭合后为圆环形；每个阀杆伴热箱自内至外依次包括云母片、加热丝、保温块层和外护壳；保温块层靠近加热丝一侧还设置有矩形沟槽，矩形沟槽安装云母片，云母片位于加热丝与阀杆之间；加热丝呈螺旋缠绕状，加热丝两端设置加热丝引出棒；保温块层靠近加热丝一侧设置有长圆形沟槽；加热丝放置在长圆形沟槽内。
本实用新型的有益效果：通过螺栓把阀杆伴热箱固定并锁紧在阀杆上，该阀杆伴热保温装置采用加热丝通电加热，实现阀杆的伴热；云母片隔离加热丝和阀杆；提供阀杆伴热保温需求的同时提高伴热系统使用寿命，降低维护和安装成本。
权利要求书1页 说明书2页 附图4页CN 209839313 U 2019.12.24C N 209839313U权 利 要 求 书1/1页CN 209839313 U1.一种阀杆伴热保温装置，其特征在于，包括2个半圆环形的阀杆伴热箱，2个所述阀杆伴热箱闭合后为圆环形；每个所述阀杆伴热箱自内至外依次包括云母片、加热丝、保温块层和外护壳。
2.如权利要求1所述的阀杆伴热保温装置，其特征在于，所述加热丝呈螺旋缠绕状，所述加热丝两端设置加热丝引出棒；所述保温块层靠近加热丝一侧设置有长圆形沟槽；所述加热丝放置在所述长圆形沟槽内。
3.如权利要求2所述的阀杆伴热保温装置，其特征在于，所述加热丝为镍铬合金丝；所述加热丝引出棒为碳钢材质，外表面为全螺纹；所述加热丝引出棒和所述加热丝焊接。

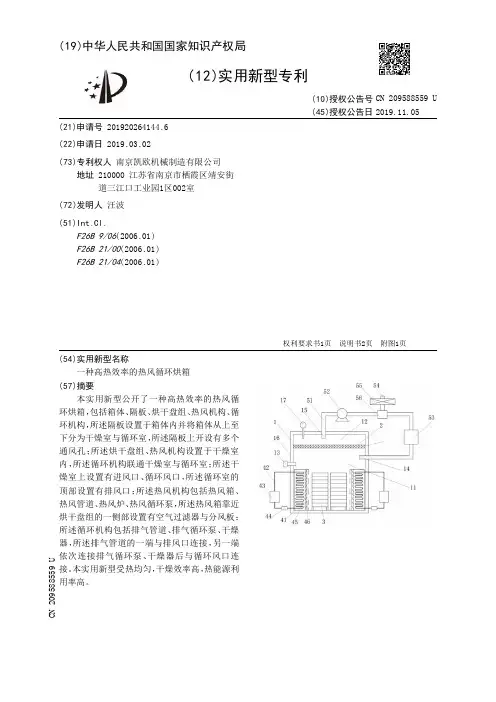

【CN209588559U】一种高热效率的热风循环烘箱【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920264144.6(22)申请日 2019.03.02(73)专利权人 南京凯欧机械制造有限公司地址 210000 江苏省南京市栖霞区靖安街道三江口工业园1区002室(72)发明人 汪波 (51)Int.Cl.F26B 9/06(2006.01)F26B 21/00(2006.01)F26B 21/04(2006.01)(54)实用新型名称一种高热效率的热风循环烘箱(57)摘要本实用新型公开了一种高热效率的热风循环烘箱，包括箱体、隔板、烘干盘组、热风机构、循环机构，所述隔板设置于箱体内并将箱体从上至下分为干燥室与循环室，所述隔板上开设有多个通风孔；所述烘干盘组、热风机构设置于干燥室内，所述循环机构联通干燥室与循环室；所述干燥室上设置有进风口、循环风口，所述循环室的顶部设置有排风口；所述热风机构包括热风箱、热风管道、热风炉、热风循环泵，所述热风箱靠近烘干盘组的一侧部设置有空气过滤器与分风板；所述循环机构包括排气管道、排气循环泵、干燥器，所述排气管道的一端与排风口连接，另一端依次连接排气循环泵、干燥器后与循环风口连接。
本实用新型受热均匀，干燥效率高，热能源利用率高。
权利要求书1页 说明书2页 附图1页CN 209588559 U 2019.11.05C N 209588559U权 利 要 求 书1/1页CN 209588559 U1.一种高热效率的热风循环烘箱，其特征在于：包括箱体、隔板、烘干盘组、热风机构、循环机构，所述隔板设置于箱体内并将箱体从上至下分为干燥室与循环室，所述隔板上开设有多个通风孔；所述烘干盘组、热风机构设置于干燥室内，所述循环机构联通干燥室与循环室；所述干燥室上设置有进风口、循环风口，所述循环室的顶部设置有排风口；所述热风机构包括热风箱、热风管道、热风炉、热风循环泵，所述热风箱靠近烘干盘组的一侧部设置有空气过滤器与分风板；所述热风管道的一端与热风炉的出气口相连接，另一端依次穿过热风箱、热风循环泵后与热风炉的进气口相连接；所述循环机构包括排气管道、排气循环泵、干燥器，所述排气管道的一端与排风口连接，另一端依次连接排气循环泵、干燥器后与循环风口连接。

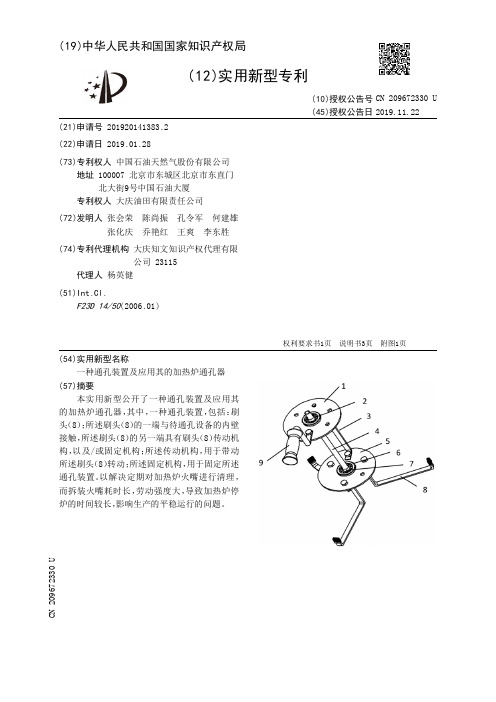

【CN209672330U】一种通孔装置及应用其的加热炉通孔器【专利】
2
CN 209672330 U
说 明 书
1/3 页
一种通孔装置及应用其的加热炉通孔器
技术领域 [0001] 本实用新型涉及油田加热炉领域，具体说是一种通孔装置及应用其的加热炉通孔 器。
背景技术 [0002] 由于中转站伴生气经除油器、干燥器处理后仍存有少量水分和浮油，长期燃烧导 致火嘴 结 焦严重 ，造成火嘴 堵塞 ，影响天然气的 供给量 ，从而使燃烧器内 过 剩空 气系数变 大 ，排烟温度升高 ，加热炉的热效率降 低 ，为提高 加热炉热效率 ，在日常操作中就要定期对 加热炉火嘴 进行清理 ，而拆装火嘴耗时长 ，劳动强度大 ，导致加热炉停炉的时间较长 ，影响 生产的平稳运行。
(72)发明人 张会荣 陈尚振 孔令军 何建雄 张 大庆知文知识产权代理有限 公司 23115
代理人 杨英健
(51)Int .Cl . F23D 14/50(2006 .01)
(10)授权公告号 CN 209672330 U (45)授权公告日 2019.11.22
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920141383 .2
(22)申请日 2019 .01 .28
(73)专利权人 中国石油天然气股份有限公司 地址 100007 北京市东城区北京市东直门 北大街9号中国石油大厦 专利权人 大庆油田有限责任公司
( 54 )实用新型名称 一种通孔装置及应用其的加热炉通孔器
( 57 )摘要 本实 用新型公 开了一 种通孔装置 及应 用其
的加热炉通孔器，其中 ，一种通孔装置，包括：刷 头（8）；所述刷头（8）的一端与待通孔设备的内壁 接触，所述刷头（8）的另一端具有刷头（8）传动机 构 ，以 及/或固 定机构 ；所述传动机构 ，用于带 动 所述刷头（8）转动；所述固定机构，用于固定所述 通孔装置。以 解决定期对加热炉火嘴 进行清理 ， 而拆装火嘴 耗时 长 ，劳 动强 度大 ，导致 加热炉停 炉的时间较长，影响生产的平稳运行的问题。

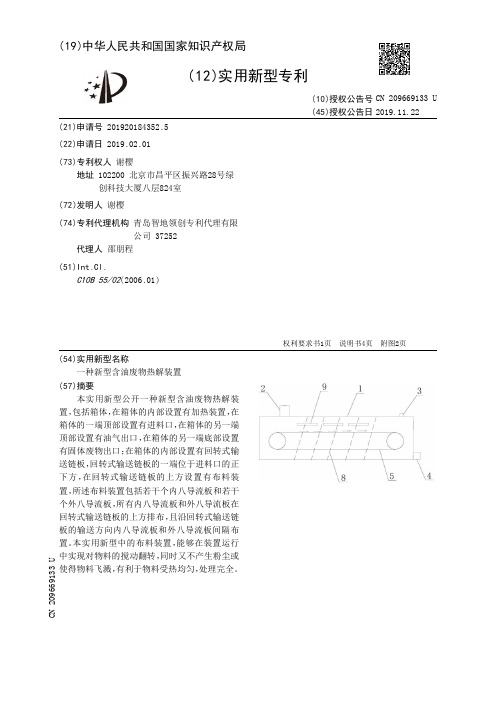

【CN209669133U】一种新型含油废物热解装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920184352.5(22)申请日 2019.02.01(73)专利权人 谢樱地址 102200 北京市昌平区振兴路28号绿创科技大厦八层824室(72)发明人 谢樱 (74)专利代理机构 青岛智地领创专利代理有限公司 37252代理人 邵朋程(51)Int.Cl.C10B 55/02(2006.01)(54)实用新型名称一种新型含油废物热解装置(57)摘要本实用新型公开一种新型含油废物热解装置，包括箱体，在箱体的内部设置有加热装置，在箱体的一端顶部设置有进料口，在箱体的另一端顶部设置有油气出口，在箱体的另一端底部设置有固体废物出口；在箱体的内部设置有回转式输送链板，回转式输送链板的一端位于进料口的正下方，在回转式输送链板的上方设置有布料装置，所述布料装置包括若干个内八导流板和若干个外八导流板，所有内八导流板和外八导流板在回转式输送链板的上方排布，且沿回转式输送链板的输送方向内八导流板和外八导流板间隔布置。
本实用新型中的布料装置，能够在装置运行中实现对物料的搅动翻转，同时又不产生粉尘或使得物料飞溅，有利于物料受热均匀，处理完全。
权利要求书1页 说明书4页 附图2页CN 209669133 U 2019.11.22C N 209669133U权 利 要 求 书1/1页CN 209669133 U1.一种新型含油废物热解装置，其特征在于：包括箱体，在箱体的内部设置有加热装置，在箱体的一端顶部设置有进料口，在箱体的另一端顶部设置有油气出口，在箱体的另一端底部设置有固体废物出口；在箱体的内部设置有回转式输送链板，回转式输送链板的一端位于进料口的正下方，在回转式输送链板的上方设置有布料装置，所述布料装置包括若干个内八导流板和若干个外八导流板，所有内八导流板和外八导流板在回转式输送链板的上方排布，且沿回转式输送链板的输送方向内八导流板和外八导流板间隔布置；所述内八导流板包括第一板体和第二板体，第一板体和第二板体呈八字形布置，第一板体和第二板体之间的一端形成进第一进料口端，另一端形成第一出料口端，且第一进料口端敞口大于第一出料口端敞口；所述外八导流板包括第三板体和第四板体，第三板体和第四板体呈八字形布置，第三板体和第四板体之间的一端形成第二进料口端，另一端形成第二出料口端，且第二进料口端敞口小于第二出料口端敞口。

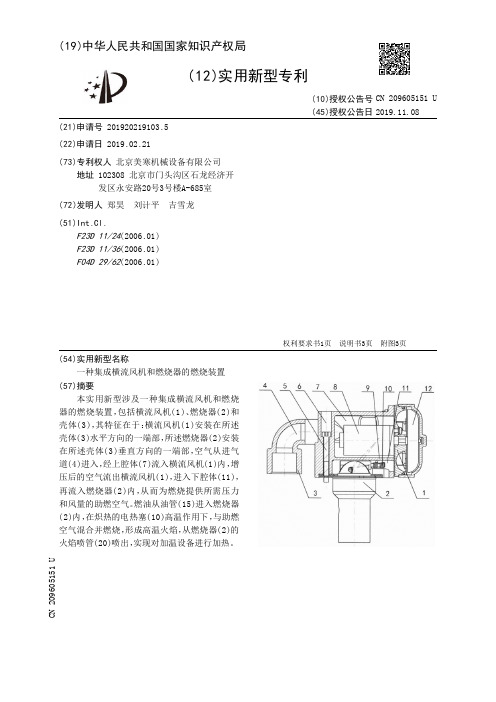

【CN209605151U】一种集成横流风机和燃烧器的燃烧装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920219103.5(22)申请日 2019.02.21(73)专利权人 北京美寒机械设备有限公司地址 102308 北京市门头沟区石龙经济开发区永安路20号3号楼A-685室(72)发明人 郑昊 刘计平 吉雪龙 (51)Int.Cl.F23D 11/24(2006.01)F23D 11/36(2006.01)F04D 29/62(2006.01)(54)实用新型名称一种集成横流风机和燃烧器的燃烧装置(57)摘要本实用新型涉及一种集成横流风机和燃烧器的燃烧装置，包括横流风机(1)、燃烧器(2)和壳体(3)，其特征在于：横流风机(1)安装在所述壳体(3)水平方向的一端部，所述燃烧器(2)安装在所述壳体(3)垂直方向的一端部，空气从进气道(4)进入，经上腔体(7)流入横流风机(1)内，增压后的空气流出横流风机(1)，进入下腔体(11)，再流入燃烧器(2)内，从而为燃烧提供所需压力和风量的助燃空气。
燃油从油管(15)进入燃烧器(2)内，在炽热的电热塞(10)高温作用下，与助燃空气混合并燃烧，形成高温火焰，从燃烧器(2)的火焰喷管(20)喷出，实现对加温设备进行加热。
权利要求书1页 说明书3页 附图3页CN 209605151 U 2019.11.08C N 209605151U权 利 要 求 书1/1页CN 209605151 U1.一种集成横流风机和燃烧器的燃烧装置，包括横流风机(1)、燃烧器(2)和壳体(3)，其特征在于：横流风机(1)安装在所述壳体(3)水平方向的一端部，所述燃烧器(2)安装在所述壳体(3)垂直方向的一端部。
2.根据权利要求1所述的集成横流风机和燃烧器的燃烧装置，其特征在于：壳体(3)的内空腔通过隔板(9)分隔为上腔体(7)和下腔体(11)，进气道(4)与所述上腔体(7)连接，电机(8)插入上腔体(7)内，空气从进气道(4)进入壳体(3)，经上腔体(7)流入横流风机(1)内并对电机(8)进行降温，增压后的空气流出横流风机(1)，进入下腔体(11)，再流入燃烧器(2)内，从而为燃烧提供所需压力和风量的助燃空气。
【CN209615286U】一种多口径卷管制造工装【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920274886.7(22)申请日 2019.03.05(73)专利权人 上海电力建设修造有限公司地址 200000 上海市虹口区邯郸路１７３号(72)发明人 唐俊 王明昌 陈宇新 周光忠 马鹏杰 唐云 华建宝 (51)Int.Cl.B25B 11/00(2006.01)(54)实用新型名称一种多口径卷管制造工装(57)摘要本实用新型提供一种多口径卷管制造工装，包括：定位工装，所述定位工装下端安装在设备底板上，卷管产品卡设在定位工装上，所述定位工装包括定位工装安装板，所述定位工装安装板安装在设备底板上，所述定位工装安装板上设有定位齿板，所述定位齿板上设有第一定位齿，所述第一定位齿外侧的定位齿板上设有第二定位齿，所述第二定位齿外侧的定位齿板上设有第三定位齿。
本实用新型可以在卷管后方便的对直径进行调整和测量，方便后续对产品进行支撑，防止变形。
权利要求书1页 说明书2页 附图2页CN 209615286 U 2019.11.12C N 209615286U权 利 要 求 书1/1页CN 209615286 U1.一种多口径卷管制造工装，包括：定位工装，其特征在于：所述定位工装下端安装在设备底板上，卷管产品卡设在定位工装上，所述定位工装包括定位工装安装板，所述定位工装安装板安装在设备底板上，所述定位工装安装板上设有定位齿板，所述定位齿板上设有第一定位齿，所述第一定位齿外侧的定位齿板上设有第二定位齿，所述第二定位齿外侧的定位齿板上设有第三定位齿。
2.根据权利要求1所述的一种多口径卷管制造工装，其特征在于：所述第一定位齿、第二定位齿、第三定位齿在定位齿板上呈同心圆分布，第一定位齿之间夹角为10°，第二定位齿之间夹角为10°，第三定位齿之间夹角为10°。
3.根据权利要求1所述的一种多口径卷管制造工装，其特征在于：所述第一定位齿、第二定位齿、第三定位齿外侧设有斜面，第一定位齿、第二定位齿、第三定位齿与定位齿板为一体成型结构。
【CN209621364U】一种隧道通风装置【专利】
(10)授权公告号 CN 209621364 U (45)授权公告日 2019.11.12
( 54 )实用新型名称 一种隧道通风装置
( 57 )摘要 本实用新型公开了一种隧道通风装置，包括
风机 、主水管 和底架 ，所述风机右 侧连接有主风 管 ，且主风管通过连接管与支气管连接 ，所述支 气管的下方设置有阀门 ，所述连接管的内部开设 有卡槽，且卡槽的内部安装有过滤网 ，所述连接 管的底端连接有排水管，且排水管的底端连接有 物料盒 ，所述物料盒的 右侧顶端开设有流水孔 ， 所述主水管设置在主风管的下方，所述底架设置 在连接管的右侧，且底架的内侧通过接杆与水管 槽连接 ，所述水管槽的 前 侧设置有校正杆 ，且校 正 杆的 底 端 与 底 架的 顶 端 连 接 。该隧 道 通 风 装 置 ，能 够对隧 道局部 加大通风 ，在方便隧 道的除 尘的同时 ，还能够对过滤网清洗，避免通风管道 受阻。
4 .根据权利要求1所述的一种隧道通风装置，其特征在于：所述过滤网(11)为弹性材 料，且过滤网侧均设置有支水管(8)。
5 .根据权利要求1所述的一种隧道通风装置，其特征在于：所述底架(15)对称设置在过 滤网(11)的左右两侧，且水管槽(18)通过接杆(16)与底架(15)构成转动结构。
2 .根据权利要求1所述的一种隧道通风装置，其特征在于：所述主风管(2)单体之间通 过连接管(3)连接，且主风管(2)的外侧等间距安装有支气管(4)。
3 .根据权利要求1所述的一种隧道通风装置，其特征在于：所述支水管(8)等间距分布 在主水管 (7)上 ，且连接管 (3)外侧的支水管 (8)的顶端连接有雾化喷头(9) ，并且连接管 (3) 内侧的支水管(8)的顶端不设置雾化喷头(9)。
6 .根据权利要求1所述的一种隧道通风装置，其特征在于：所述水管槽(18)呈圆弧结 构，且支水管(8)贯穿水管槽(18)的内部与连接管(3)连接。
【CN209671640U】一种防止堵塞的环保排污的阀门【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920328235.1(22)申请日 2019.03.15(73)专利权人 武汉润之生环保科技有限公司地址 430000 湖北省武汉市东湖新技术开发区光谷街11号加州阳光C02栋1单元2层11号(72)发明人 吴忠良 (51)Int.Cl.F16K 1/32(2006.01)B08B 1/00(2006.01)F16K 27/02(2006.01)(54)实用新型名称一种防止堵塞的环保排污的阀门(57)摘要本实用新型公开了一种防止堵塞的环保排污的阀门，包括阀体、阀瓣、阀杆、转轴、螺旋转片、第二电机、杂物排出口和密封阀，本实用新型通过内壳设置螺旋转片的转动，螺旋转片可以将阀体的内腔积累的淤泥进行清除工作，避免了沉淀死区的出现；同时通过第一电机驱动搅拌杆，可以对阀体内腔的污水进行搅拌，避免了沉淀成淤泥后，难以清除的问题，进行防堵作业，结构简单，体积大小规格与普通的阀门一致，可以广泛适用于现有工厂和家庭中，无需再进行管道的更换作业，大大节约了安装成本和堵塞问题，通过阀体下方设置的螺旋密封板，螺旋密封板可以随时进行更换，可以取下进行更换，安装或更换起来也十分简单便捷。
权利要求书1页 说明书3页 附图1页CN 209671640 U 2019.11.22C N 209671640U权 利 要 求 书1/1页CN 209671640 U1.一种防止堵塞的环保排污的阀门，包括阀体(1)，其特征在于：所述阀体(1)的内腔中设置有阀瓣(2)，所述阀瓣(2)的顶部外壁固定安装有阀杆(3)，所述阀体(1)的顶部外壁开设有与阀杆(3)匹配的螺纹孔，所述阀杆(3)与螺纹孔之间密封连接，且所述阀杆(3)的顶端穿过阀体(1)的螺纹孔固定安装有转动手柄(4)，所述阀体(1)的顶部外壁开设有上壳(7)，所述上壳(7)的顶部内壁密封连接有顶部密封板(8)，所述顶部密封板(8)的顶部外壁固定安装有第一电机(9)，所述第一电机(9)的输出轴固定安装有竖轴(10)，所述竖轴(10)的底端穿过顶部密封板(8)延伸至阀体(1)的内腔中，所述竖轴(10)的外壁固定安装有搅拌杆(11)，且所述竖轴(10)的底端活动连接阀体(1)的底部内壁，所述竖轴(10)的外壁套设有密封圈(12)，所述密封圈(12)的底部外壁固定连接阀体(1)的内腔底部，所述阀体(1)的右端开设有内壳(13)，所述内壳(13)的右端侧壁固定安装有第二电机(16)，所述第二电机(16)的输出轴固定安装有转轴(14)，所述转轴(14)的另一端穿过内壳(13)延伸至阀体(1)的内腔中，且所述转轴(14)的外壁固定安装有螺旋转片(15)，所述内壳(13)的右端底部外壁开设有杂物排出口(17)，所述杂物排出口(17)的外壁固定安装有密封阀(18)。
【CN209385638U】一种罐体及热压罐【专利】
权利要求书1页 说明书6页 附图4页
CN 209385638 U
CN 209385638 U
权 利 要 求 书
1/1 页
1 .一种罐体，其特征在于，包括本体、第一隔板、加热组件和通风组件，所述本体具有一 端开口的空腔 ，所述第一隔板设置在所述空腔内 ，且所述空腔由所述第一隔板分隔为相互 连通的 第一腔室 和第二腔室 ，所述加热组件设置在所述第二腔室内 ，所述通风组件与所述 本体远离所述开口的一端连接，所述通风组件用于使第一腔室和第二腔室的空气流通。
( 57 )摘要 本实 用新型的 实 施 例提供了一 种罐体 及热
压罐，属于压力容器技术领域。罐体包括本体、第 一隔板 、加热组件 和通风组件 ，本体具有一端开 口的空腔，第一隔板设置在空腔内 ，且空腔由第 一隔板分隔为相互连通的第一腔室和第二腔室， 加热组件设置在第二腔室内 ，通风组件与本体远 离开口的一端连接，通风组件用于使第一腔室和 第二腔室的空气流通。罐体能够实现均匀的 加 热 ，并且能 够提高 加热的效率 ，并且能 够避免水 汽的 产生 ，同时能 够大大的 提高冷 却的效率 ，该 结构设计合理 ，实 用性强。热压罐包括罐体 ，其具 有该罐体的全部功能。
8 .根据权利要求1所述的罐体，其特征在于，所述罐体还包括冷却组件，所述冷却组件 可滑动的 连接于所述 第一隔 板 ，所述冷 却组 件 用于对所述 第一腔室内的 加工材料进行冷 却。
9 .根据权利要求8所述的罐体，其特征在于，所述罐体还包括辅助冷却装置，所述辅助 冷却装置与所述本体连接，且位于所述第二腔室靠近所述冷却组件的一端。
5 .根据权利要求2所述的罐体，其特征在于，所述加热组件还包括用于密封所述空腔的 密封件，所述密封件与所述安装部远离发热部的一端连接。
【CN209813059U】一种用于复合板热弯成型的加热装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920533083.9(22)申请日 2019.04.18(73)专利权人 深圳市太平洋自动化设备有限公司地址 518106 广东省深圳市光明区公明街道上村莲塘工业区B区19栋(72)发明人 李锦倩 (74)专利代理机构 北京盛凡智荣知识产权代理有限公司 11616代理人 屠佳婕(51)Int.Cl.B29C 53/84(2006.01)B29C 53/04(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种用于复合板热弯成型的加热装置(57)摘要本实用新型公开了一种用于复合板热弯成型的加热装置，包括加热密封腔，依次从上到下设置在加热密封腔内的吹风组件、“M ”型加热管、热电偶以及热弯模具；其中，加热密封腔由底板，垂直设置在底板上的四组侧板，设置在侧板上的两组限位条，和设置在两组限位条之间的上隔热板组成；吹风组件固定在上隔热板上，“M ”型加热管和热电偶安装于其中一组侧板上，热弯模具至少设置有两组且滑动安装在底板上；通过加热管对加热密封腔内的空气进行加热，加热后的空气通过吹风组件将空气中的热量扩散到热弯模具上，被空气加热后的模具对模腔内的复合板进行热弯；这种新型的加热方式使得一次性加热的模具更多，加热效率更高。
权利要求书1页 说明书3页 附图2页CN 209813059 U 2019.12.20C N 209813059U权 利 要 求 书1/1页CN 209813059 U1.一种用于复合板热弯成型的加热装置，其特征在于：包括加热密封腔，依次从上到下设置在所述加热密封腔内的吹风组件、“M”型加热管、热电偶以及热弯模具；其中，所述加热密封腔由底板，垂直设置在所述底板上的四组侧板，以及上下平行设置在所述侧板上的两组限位条，和设置在两组所述限位条之间的上隔热板组成；所述吹风组件固定在所述上隔热板上，所述“M”型加热管和所述热电偶安装于其中一组所述侧板上，所述热弯模具至少设置有两组且滑动安装在所述底板上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920199514.2
(22)申请日 2019.02.15
(73)专利权人 秦皇岛中青冶金阀门有限公司
地址 066403 河北省秦皇岛市卢龙县蛤泊
乡东街村村东
(72)发明人 赵庆辉 樊金锋 刘保通
(74)专利代理机构 北京翔瓯知识产权代理有限
公司 11480
代理人 康云晓
(51)Int.Cl.
C21B 9/12
(2006.01)
F16K 49/00
(2006.01)
(54)实用新型名称
全耐材热风阀板
(57)摘要
一种全耐材热风阀板。主要解决现有热风阀
板受高温热变应力作用焊口易疲劳开裂、焊接质
量要求高的问题。其特征在于：密封止口圈设置
在第一密封面板外圈且密封配合，密封止口圈的
截面成“U”型，其一端为两个连接端，另一端形成
密封面，两个连接端与第二密封面板焊接连接；
第一密封面板的外表面、第二密封面板的外表
面、以及密封止口圈除密封面外的外表面均设有
一层耐火隔热层。其优点在于除了密封止口圈的
密封面外，其他部位整体均设置耐火隔热层，减
少热量传递，同时各个焊接部位均能够被包覆在
耐火隔热层内，从而大大减少受高温热变应力的
作用，有效避免焊接焊口疲劳开裂的问题，改善
使用状况，提高使用寿命。
权利要求书1页 说明书3页 附图3页
CN 209619375 U
2019.11.12
C
N
2
0
9
6
1
9
3
7
5
U
1.一种全耐材热风阀板，包括第一密封面板（1）、第二密封面板（2）、密封止口圈（3）、进
水管（4）、出水管（5）、隔水板（6）；
所述第一密封面板（1）与第二密封面板（2）平行设置，所述隔水板（6）设置在第一密封
面板（1）与第二密封面板（2）之间，并形成用于冷却水流通的螺旋式水道（7），所述进水管
（4）与出水管（5）分别连通螺旋式水道（7）的进口与出口；
其特征在于：所述密封止口圈（3）设置在第一密封面板（1）外圈且密封配合，所述密封
止口圈（3）的截面成“U”型，其一端为两个连接端（31），另一端形成密封面（32），所述两个连
接端（31）与第二密封面板（2）焊接连接；
所述第一密封面板（1）的外表面、第二密封面板（2）的外表面、以及密封止口圈（3）除密
封面（32）外的外表面均设有一层耐火隔热层（8）。
2.根据权利要求1所述的全耐材热风阀板，其特征在于：所述耐火隔热层（8）采用耐热
水泥（82）。
3.根据权利要求2所述的全耐材热风阀板，其特征在于：所述第一密封面板（1）、第二密
封面板（2）、密封止口圈（3）设置耐火隔热层（8）的外表面，均设有若干均匀布置的筋骨
（81）。
4.根据权利要求1所述的全耐材热风阀板，其特征在于：所述第一密封面板（1）、第二密
封面板（2）与隔水板（6）焊接。
5.根据权利要求1所述的全耐材热风阀板，其特征在于：密封止口圈（3）内圈的连接端
与第二密封面板（2）的内侧壁焊接，所述第二密封面板（2）的外圈与密封止口圈（3）外圈的
内侧壁焊接。
权 利 要 求 书
1/1页
2
CN 209619375 U
