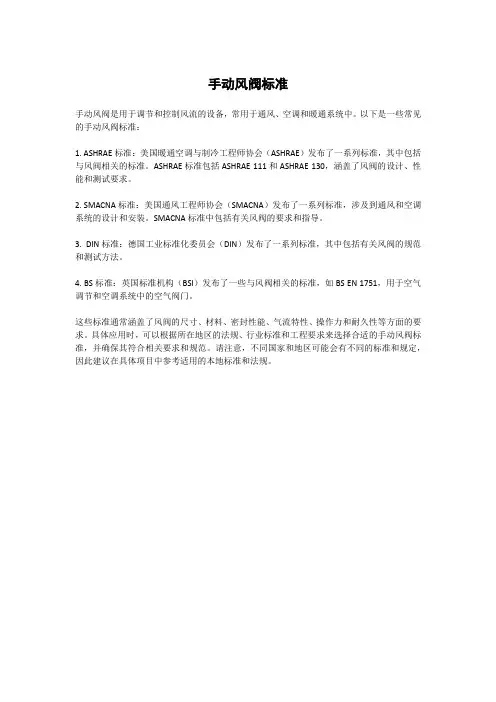

手动风阀标准
手动风阀标准
手动风阀是用于调节和控制风流的设备，常用于通风、空调和暖通系统中。
以下是一些常见的手动风阀标准：
1. ASHRAE标准：美国暖通空调与制冷工程师协会（ASHRAE）发布了一系列标准，其中包括与风阀相关的标准。
ASHRAE标准包括ASHRAE 111和ASHRAE 130，涵盖了风阀的设计、性能和测试要求。
2. SMACNA标准：美国通风工程师协会（SMACNA）发布了一系列标准，涉及到通风和空调系统的设计和安装。
SMACNA标准中包括有关风阀的要求和指导。
3. DIN标准：德国工业标准化委员会（DIN）发布了一系列标准，其中包括有关风阀的规范和测试方法。
4. BS标准：英国标准机构（BSI）发布了一些与风阀相关的标准，如BS EN 1751，用于空气调节和空调系统中的空气阀门。
这些标准通常涵盖了风阀的尺寸、材料、密封性能、气流特性、操作力和耐久性等方面的要求。
具体应用时，可以根据所在地区的法规、行业标准和工程要求来选择合适的手动风阀标准，并确保其符合相关要求和规范。
请注意，不同国家和地区可能会有不同的标准和规定，因此建议在具体项目中参考适用的本地标准和法规。
柱塞阀价格表
柱塞阀价格表
产品名称 型号
柱塞阀 U41S-16
柱塞阀 U41S-16C (U41S25C 上浮 10％)
柱塞截止 阀 UJ41H16C (UJ41H25C
通径 (DN) 50 65 80 100 125 150 200 250 300 15 20 25 32 40 50 65 80 100 125 150 200 250 300 20 25 32 40 50 65 80 100 125 150 200 250 300
产品名称 型号
柱塞阀 U41S-40
不锈钢 柱塞阀 U41S-16P U41S-25P
通径 (DN) 15 20 25 32 40 50 65 80 100 125 150 200 15 20 25 32 40 50 65 80 100 125 150 200 250
第1页
单价 (元) 270 300 345 510 585 675 975 2663 1800 2400 3300 4950 525 675 780 975 1350 1905 2250 3450 4650 5850 7650 15000 22500
工洲阀门◇台湾品质 ——引进台湾先进加工检验技术◇为高品质产品提供保证
产品名称 型号
柱塞阀 U11S-16
柱塞阀 U11S-16C U11S-25
不锈钢 柱塞阀 U11S-16P U11S-25P
柱塞阀 U41S-16
通径 (DN) 15 20 25 32 40 50 15 20 25 32 40 50 15 20 25 32 40 50 15 20 25 32 40
咨询热线:021-51875781
57432316
工洲阀门◇台湾品质 ——引进台调节阀－－型号:ZAZP|ZAZN..............................................第53页 气动调节阀－－型号:ZMAP|ZMBP|ZMAN.........................................第54页 调节阀、平衡阀－－型号:T40H|T41H|KPF|T42H|T62H|T47H|T49H|T44H|T940H.......第56页 Y型过滤器、拉竿伸缩过滤器－－型号:GL11H|GL41H|YSTF........................第57页 水力控制阀系列－－型号:100X|200X|300X|400X|500X|600X|700X|800X|900X.......第58页 防污隔断阀－－型号:HS41X..................................................第61页 活塞式电动遥控阀－－型号:J145X|710X|BFM106X...............................第62页 活塞式多功能水泵控制阀－－型号:JD745X|760X|BFDS101X.......................第63页 活塞式泄压阀－－型号:AX742X|730X|BFAX107X.................................第64页 活塞式遥控浮球阀－－型号:F745X|750X|BFH103X...............................第65页 三合一止回阀(多功能控制阀)－－型号:JLH41X.................................第66页 电磁阀－－型号:ZQDF|ZCZP|ZCS|ZCM|ZCZ|ZCK|ZCT|ZCTO|ZCZG|ZCZH|Z.............第67页 自动排气阀－－型号:QB1|QB|CAR|KB|ZP-I|ZP-II|P41X|P42X.....................第69页 衬里阀、衬胶阀－－型号:J41F3|J41F46|G41F3|G41F46|Q41F46|X43F46|D371F46....第70页 针形阀、仪表阀－－型号:J13H\J18H\J19H\J21H\J23H\J24H\J29H\J49H\J91H.......第72页 旋塞阀－－型号:X13W\X13T\X14W\X14T\X43W\X43T\X44W\X44T\BX43W..............第74页 疏水阀－－型号:S15H\S19H\S11H\S41H\S45H\S49H\S44H.........................第75页 API美标阀门...............................................................第76页
工业阀门大全_(闸阀_截止阀_球阀_蝶阀_止回阀_电磁阀等等)
针型阀针型阀是一种小口径仪表阀门,在仪表测量管道系统中起启闭和精确的流量控制作 用,主要有 电站仪表系列、油田专用系列、美标系列等。
截止阀相关知识
截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。根据阀瓣的这种移动形式，阀座 通 口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具 有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比 例关系，非常适合于对 流量的调节。因此，这种类型的阀门非常适合作为切断或调节以及节流使用。 其选用原则是： 1、高温、高压介质的管路或装置上宜选用截止阀。如火电厂、核电站，石油化工系统的高温、 高压管路上。 2、管路上对流阻要求不严的管路上。即对压力损失考虑不大的地方。 3、小型 阀门可选用针阀、仪表 阀、取样阀、压力计阀等。 4、有流量调节或压力调节，但对调节精 度要求不高，而且管路直径又比较小，如公称通经≤50mm 的管路上，宜选用。 5、合成工业 生产中的小化肥和大化肥宜选用公称压力 PN160 公称压力 16MPa 或 PN320 公称压力 32MPa 的 高压角式截止阀或 高压角式节流阀。 6、氧化铝拜耳法生产中的脱硅车间、易结焦的管路上， 易选用阀体分开式、阀座可去处的、硬质合金密封副的直流式截止阀或直流式节流阀。 7、城 市建设中的供水、供热工程上，公称通经较小的管路，可选用截止、平衡阀或柱塞阀，如公 称 通经小于 150mm 的管路上。 最明显的优点是： 在开启和关闭过程中，由于阀瓣于阀体密封面 间的摩擦力比闸阀小，因而耐磨。 开启高度一般仅为阀座通道直径的 1/4，因此比闸阀小的 多。 通常在阀体和阀瓣上只有一个密封面，因而制造工艺性比较好，便于维修。 公称压力或 压力级：PN1.0-16.0MPa、ANSI CLASS 150-900、JIS10-20K 公称通径或口径：DN10～500、NPS 1/2 ～36" 连接方式：法兰、对焊、螺纹等适用温度：-196℃～700℃ 驱动方式：、气动、电
博力谋电动球阀
··等百分比特性 ··阀门开启时没有流量激增情况 ··配流盘带来卓越的控制稳定性 ··与相同规格座阀的Kvs值相近 ··管道无需减径 ··高可控比 ··高关闭压力 ··密封性良好
产品概览
控制球阀和用于调节控制的角行程执行器
kv
Y
连接 Kvs[m3/h] DN[mm] 二通 调节型
非弹簧复位 弹簧复位 快速运行
三态型
非弹簧复位
弹簧复位
控制球阀的流量特性 流量特性：等百分比
额定压力: 三通, PN40 (DN15...25), PN25 (DN32...50) 二通, PN40 (DN15...25), PN25(DN32...50) PN16 (DN65...150)
非弹簧复位
弹簧复位 快速运行
连接 Kvs[m3/h] DN[mm] 三通 开/关型
非弹簧复位
弹簧复位 快速运行
开关球阀的流量特性
15 15 R2015-S1
15 20 R2020-S1
额定压力: 三通, PN40 (DN15...25), PN25 (DN32...50) 二通, PN40 (DN15...25), PN25 (DN32...50) PN16 (DN65...150)
安装、水流方向和调试
61
安装注意事项
62
调试、维护和工程设计的注意事项
63
V9.6.07.2017 • 资料如有改动，恕不另行通知
2
产品概览
控制球阀和用于调节控制的角行程执行器
kv
Y
连接 Kvs[m3/h] DN[mm] 二通 调节型
角阀
相关产品： QFF3 阀组针型阀 针型仪表阀 J13W 高压内螺纹针型阀 J23W 铬镍不锈钢焊接针型阀 J29H 针型仪表阀 J49H 不锈钢仪表针型阀 不锈钢针型仪表阀 针型阀 JJY1 卡套针型阀 J13W 型针型阀 J19H 压力表针型阀 液化石油气针型阀 J61Y 焊接针型阀 J23SA 型针型阀 JJM8 不锈钢压力表针型阀
120
250
275
8.8
25
80/100
115
85
65
2
16
4-Φ14
140
260
290
11
32
1 1/4
95/105
135
100
78
2
18
4-Φ18
140
290
325
13
40
1 1/2
100/115
145
110
85
3
18
4-Φ18
160
300
335
18
50
2
115/125
160
125
100
3
20
4-Φ18
35.2
0.6
32.0
C≤425 OC
Water，As，Steam，
Oil，etc.
四、J24W 角式高压针型阀主要外形及连接尺寸：
型号
公称直径 DN
尺寸 Dimension
Type
（mm）
L1
Do
H
H1
D
重量(kg)Weight D1
J24W-160P-DN3
3
80
65
159
168
14
3
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
QR44R、QR44f R、QR744R、QR744f R、QR944R、QR944f R型
圆形水腔衬里热风阀
产品手册
目录
1.主要用途与适用范围
2.规格及技术参数
3.工作原理及结构特点
4.驱动装置
5.运输与存放
6.安装调试
7.使用与维护
8.润滑
9.故障分析及处理方法
10.产品安装图及主要参数
1.主要用途与适用范围
本系列热风阀安装在高炉热风炉系统的热风支管或燃烧用气管路上,是控制热风炉燃烧期和送风期转换时管路启闭的切换设备。
2.规格及技术参数
3.工作原理及结构特点
该系列热风阀为圆形水腔全焊接结构，采用冷却水强制冷却，具有耐高温、抗高压变形的特点。
阀门为单向密封，关闭时靠介质压差实现密封。
阀门阀体内腔、阀板两侧端面及阀盖内侧衬以耐火材料，主要零部件采用循环水冷却。
阀体冷却水由圆法兰上部进水管进入阀体，先流经密封面部位的异形水腔，然后由底部返回向上，从阀体侧面排出。
阀体与阀盖连通循环冷却的阀门，由阀体侧面排出的冷却水进入阀盖，冷却阀盖后从其上部排水管排出。
阀板冷却水由一根阀杆进入，先冷却密封面部位，然后流经中心部位的水道从另一根阀杆排出。
阀门阀杆与阀盖接合部设有可靠的密封装置，阀体下部设有污物排放口和水腔污水排放口。
污物排放口有圆管和方箱（QR44f R、QR744f R、QR944f R型）两种形式。
阀板的行程由接近开关或行程开关控制，只适宜在“全开”或“全闭”状态下工作。
本系列产品的驱动形式可按用户的需求确定，常规产品的驱动形式为卷扬驱动、液动、带手动功能的电动中的一种。
QR44R、QR44f R型式的阀门为卷扬驱动，驱动装置一般由用户自己配置。
QR744R、QR744f R型式的阀门为液压装置驱动，液压装置安装在与阀门主体相联的传动架上，传动架装有带动阀杆做升降运动的链条和减少驱动力的平衡配重。
QR944R、QR944f R型式的阀门为带手动功能的电动装置驱动，电动装置安装在与阀门主体相联的传动架上，传动架装有带动阀杆做升降运动的链条和减少驱动力的平衡配重。
4.驱动装置
详见产品附带的驱动装置使用说明书。
5.运输与存放
5.1运输过程中应防止颠簸、震动、敲击、磕碰。
5.2阀门主体及传动架上均设有吊装点，吊装时应予利用。
5.3阀门应在通风干燥的室内存放。
应使阀门处于关闭状态，水平放置，阀板密封面朝下。
5.4密封面及阀杆表面、传动装置的各油孔、运动副涂注有润滑油（脂），距阀门出厂期3个月后，应以2个月为周期进行检查，发现有锈蚀迹象时及时处理。
5.5注意保护进出水管，防止联接螺纹损坏或水管进入污物。
5.6严禁敲击、磕碰阀门耐火材料，注意防湿防潮，避免耐火材料粉化脱落。
6．安装调试。
