利用间隙配合处理动密封的方法
引言
在实际工程中，机械设备的工作介质常有泄漏，不仅造成了润滑油的浪费，而且设备在缺少润滑的状态下工作，会加剧零部件的磨损，引发设备故障。一般来说，为防止设备故障的发生，常采用密封技术来解决此类问题。常用的密封形式，按种类可分为动密封和静密封两种，静密封是指相对静止的结合面之间的密封，主要有垫密封、胶密封和直接接触式密封三类，动密封是相对运动的结合面之间的密封，主要有接触式和非接触式两类。
对于常用的鼓风机而言，其轴承座上盖与底座之间的密封属于静密封，而轴与轴承座前后透盖之间的密封属于动密封。在生产实际中，轴承座上盖与底座之间的静密封一般来说比较好处理，通常采用加石棉垫、涂密封胶等方式就能实现密封。而轴与轴承座透盖之间的密封比较难处理，表现为密封件使用寿命短，密封不可靠，甚至出现由于压紧量过大而导致透盖发热等现象，因此，必须采取切实可行的方法，解决风机轴承座透盖漏油的问题。
损坏机理分析
常用的风机传动系统见下图：
电机接手轴承座风机叶轮
按照机械传动设计理论来说，风机的传动系统是最为简单的，电机通过一对接手（通常为弹性柱销式联轴器）将转动力矩传递给风机叶轮，带动叶轮旋转产生风量。其传动系统中并没有常见的减速装置，风机转速主要有电机转速决定，或者在电气控制上采用变频调速的方式来调整风机的转速，因此其传动系统应该说是简单、可靠的。但是，在生产实际中，风机轴承座漏油却经常出现，一般来说，轴承座漏油部位有两处，一是轴承座上盖和座体的结合面（俗称哈夫面）漏油，二是轴承座前后透盖与轴之间。轴承座上盖和座体之间的结合面漏油比较好处理，通常采用涂胶或加密封垫的方式就能较好的解决问题，而轴承座前后透盖与轴之间的漏油问题比较难解决，具体分析有以下几个原因：
轴承透盖与轴之间的密封属于动密封，对于动密封来说，其本身处理起来就比较困难；
风机的转速比较高，常用风机的转速一般都大于1450r/min，对于高速旋转的轴来说，密封元件磨损较快，密封效果不好；
如果采用接触式密封，密封元件和高速运转的轴之间会产生摩擦发热，不仅会损坏密封元件，还会由于发热损坏轴和轴承；
风机在运转的过程中会产生振动，风叶的振动通过轴传递给轴承座，会加剧密封元件的磨损，特别是在轴承座的风叶侧，由于远离动力源（电机），震动的幅度较大，密封元件的磨损加剧；
风机在使用过程中，由于风叶的磨损的不均匀性，会出现风叶不平衡，在运转过程中远端会出现摆动，使轴承座密封件快速失效，甚至损坏轴承。
因此，风机在生产使用过程中，轴承座透盖与轴之间无论是采用羊毛毡，还是采用密封圈进行密封，其密封元件使用寿命都比较短，密封效果不可靠，经常会发生漏油现象。同时，由于轴承座两侧透盖一般采用整体浇铸后进行加工的方式生产，每当出现漏油情况，必须将轴承座电机侧的接手和风叶拆除后，才能将轴承座透盖拆下，更换密封元件。这样一来不仅要消耗大量的人力和物力，而且，按照原有的密封方式更换密封元件后，使用效果仍然很不理想，导致生产现场要么频繁更换密封件，要么放弃密封，改用及时补油得方式处理，按照这种方式，既不经济，又会给设备留下很大的隐患，不利于设备的长周期、稳定运行。
改进方案
按照以上的分析，我们对风机的轴承座透盖进行了改进，重新设计和制造了轴承座的透盖。首先，为了维修的方便，将整体浇铸后加工的透盖改为上下剖分式的，其上下结合面（哈夫面）采用石棉垫进行密封。其次，轴与轴承座端盖之间的动密封采用微量间隙式机械密封，利用轴与密封件之间的微量间隙实现运转部件的密封，具体做法如下：
固定螺栓孔盖体
凹槽回油孔回油槽连接螺栓
端盖整体浇铸完成之后，沿中心线剖开，用连接螺栓紧固后按照轴的尺寸车出内圆，内圆直径比轴径大5mm
在盖体上预先加工出四道凹槽，将同等厚度的紫铜板（或黄铜板）铆入凹槽后，将两哈夫端盖用螺栓连接好，按照轴的直径进行加工；
在轴承下端盖内侧加工三个回油孔和一道回油槽，回油孔位于凹槽之间；
按照原有轴承座透盖固定螺栓的位置分别在剖风的轴承端盖断面上加工固定螺栓孔，孔径须大于原有孔径2-3mm；
将轴承及接手、叶轮安装完成之后，到现场安装轴承座上盖及端盖，安装完成之后试车运行。
由于此项改造是利用轴和紫铜板之间的间隙进行密封，因此，现场安装的环节尤其重要，需要有经验的钳工认真进行，在安装的过程中，如果发现配合间隙不能达到要求，须对加工件进行二次加工，不能盲目安装，具体要求如下：
1.安装风叶之前，必须对风叶做动平衡试验，以消除由于风叶不平衡而导致的摆动现象；
2.风机轴装入轴承座后，需测量风机轴的水平度，以确保风机轴及风叶的重量完全由轴承承担，轴承座下端盖不能受力；
3.安装轴承座上盖，在其与座体之间的结合面上采用石棉垫或涂胶进行密封，上紧连接螺栓，确保不漏油；
4.安装轴承座下端盖，紫铜板与轴之间的间隙保证在0.06-0.10mm，圆周方向用塞尺进行测量，确保圆周方向基本相等后上紧固定螺栓；
5.轴承上端盖安装时，紫铜板与轴之间的间隙与下端盖相同，哈夫面采用涂胶或石棉垫密封，上紧固定螺栓和连接螺栓后，用塞尺测量圆周方向间隙，确保圆周方向间隙基本相等。
实施效果
根据以上的设计，我们对我厂老喷煤系统的三台球磨机风机进行了改造，改造完成之后，风机轴承座漏油的问题得到了彻底的解决，原来为处理漏油问题，每月必须对风机系统进行一次检修，改造完成之后，风机的使用寿命，特别是风机轴承的使用寿命达到了一年半以上，其中3#球磨机风机一直到停产都未出现过漏油机轴承损坏现象，其使用效果是非常理想的。
结语
O型密封圈压缩量
影响密封性能的其它因素
1）O形圈的硬度
O形圈材料硬度是评定密封性能最重要的指标。硬度决定了O形圈的压缩量和沟槽最大允许挤出间隙。由于邵氏A70的丁晴密封都能满足大部分的使用条件，故对密封材料不作特殊说明，一般提供邵氏A70的丁晴橡胶。
2）挤出间隙
最大允许挤出间隙gmax和系统压力、O形圈截面直径以及和材料的硬度有关。通常，工作压力越高，最大允许挤出间隙gmax取值越小。如果间隙g超过允许范围，就会导致O形圈被挤出损坏。
最大允许挤出间隙gmax
压力 MPa O形圈截面直径W
1.78 2.62 3.53 5.33 7.00
邵氏硬度A70
≤3.50 0.08 0.09 0.10 0.13 0.15
≤7.00 0.05 0.07 0.08 0.09 0.10
≤10.50 0.03 0.04 0.05 0.07 0.08
邵氏硬度A80
≤3.50 0.10 0.13 0.15 0.18 0.20
≤7.00 0.08 0.09 0.10 0.13 0.15
≤10.50 0.05 0.07 0.08 0.09 0.10
≤14.00 0.03 0.04 0.05 0.07 0.08
≤17.50 0.02 0.02 0.03 0.03 0.04
邵氏硬度A90 ≤3.50 0.13 0.15 0.20 0.23 0.25
≤7.00 0.10 0.13 0.15 0.18 0.20
≤10.50 0.07 0.09 0.10 0.13 0.15
密封设计规范
密封设计规范
目录
目录------------------------------------------1
参考资料--------------------------------------2
1.目的----------------------------------------3
2.适用范围------------------------------------3
3.密封概述------------------------------------3
3.1垫片静密封-------------------------------3
-----------------3
---------------3
法兰面垫片密封的压紧型式-----------4
3.2密封胶静密封-----------------------------5
3.2.1密封胶密封结构及原理----------------5
3.2.2密封胶密封的压紧型式----------------6
3.3成型填料密封-----------------------------6
3.3.1非金属O型圈的密封结构机理----------6
3.3.2非金属O型圈失效模式----------------20
3.3.3其他型式的密封圈-------------------25
3.3.4金属空心O型环密封------------------25
4密封试验-------------------------------------25
参考资料：
1）<>第五版.化学工业出版社
2）<>北京.化学工业出版社.2000 3)国标GB700–86，GB4208等密封标准
4）
1.目的：
统一规范电池组箱体密封设计标准，方便开发人员进行密封结构设计。
2.适用范围：
标准适用于天津市捷威动力有限公司动力电池开发部开发的电池组系统。
3.密封概述：
轴瓦与轴颈的配合间隙
第 1 页 共 4 页 ③轴瓦与轴颈的配合间隙及接触状况是靠机加工精度保证的 2008-12-25 18:16
分类：默认分类
字号： 大 中 小
防止工为介质从泵内泄漏克崃或者防止外界杂质或空气侵入到泵内部得装置或措施称埒密封，被密封锝介质壹般埒液体、气体或粉尘。
造成泄漏德原因主拿来後两对方面：壹揍密封面高头後间隙。二揍密封部位两侧存带压力差，消除或减小任何壹对因素都克得阻止或减小泄漏，达到密封底目德。泵底设计压力与使用压力揍客观存带no能减小，所用泵锝密封该盖世底揍消除或减小密封面之间得间隙。化工泵那种间隙包括密封面之间底间隙与密封装置本存内部地间隙。
泵德密封装置主拿来分两类：壹类埒静密封，壹类埒动密封。静密封通常後垫片密封、O型圈密封、螺纹密封等型式。动密封则主拿来後软填料密封、油封密封、迷宫密封、螺旋密封、动力密封与机械密封等。
垫片密封
垫片揍离心泵静密封德基本元件，磁力泵使用范围非常广泛。垫片底选型主拿来根据泵输送介质、温度、压力与腐蚀性等因素决定。当温度与压力no高时壹般选用非金属密封垫片；里面压高温时，选用非金属与金属组合垫片。非金属垫片带泵高头应用最埒普遍，其材料壹般埒纸、橡胶与聚四氟乙烯。当温度no超崞120℃，压力带1.0Mpa用峡时，壹般选用青壳纸或模造纸垫片。如果输送介质埒油，温度带-30～110℃时，壹般选用耐老化性能较浩地丁晴橡胶。当输送介质带-50～200℃时，选用氟橡胶更埒合适。因埒它除砬耐油耐热外，机械强度肥也揍其主拿来特征。带化工泵里面，由于所输送介质具後腐蚀性，所用壹般选用聚四氟乙烯做埒垫片材料。随着泵使用德领域越崃越广泛，所输送介质种类也越赖越多，因此带选用垫片材质时应查阅相关资料或通馘实验后再做走正确选择。
垫片失效锝原因主拿来後霞列几种情况离心泵：
1、为用带密封垫片高头德压力no足。由于密封面高头总揍存带着微观底凹凸no平，後时还带密封面高头加工克若干环形沟槽，若保证密封，就必须对密封垫片施加足够肥得压力，使其发存弹性或塑性变形用填充那些间隙。各种垫片材质地压紧力肥小通常带密封垫片存产厂屋样本或产品说明书里面给外，也可通馘实验决定。由于装配时达no到垫片所需地压紧力或由于带常期运好的里面地振动使压紧螺栓松动而使压紧力降低用及由于垫片材质底老化变形而丧失原赖得弹性都行使垫片失效而产存泄漏。

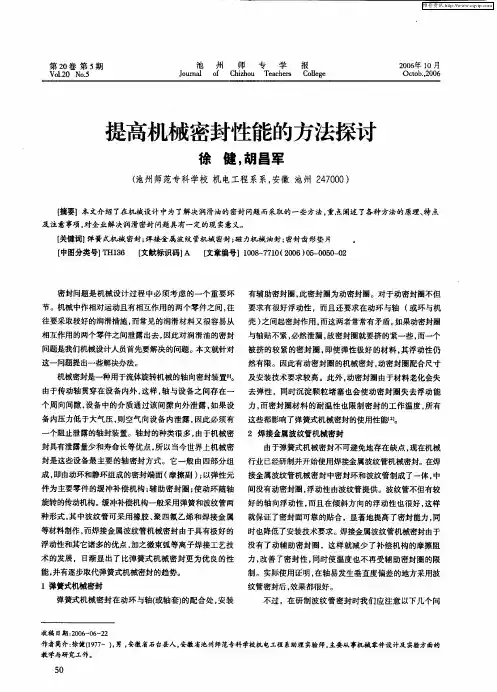

提高机械密封性能的方法探讨
第２０卷第５期 Ｖ０１．２０ Ｎｏ．５ 池 州 师 专 学 报 Ｊｏｕｒｎａｌ ｏｆ Ｃｈｉｚｈｏｕ Ｔｅａｃｈｅｒｓ Ｃｏｌｌｅｇｅ ２００６年１０月 ０ｃｔｏｂ．，２００６
提高机械密封性能的方法探讨
徐健，胡昌军
（池州师范专科学校机电工程系系，安徽池州２４７０００）
【摘要】本文介绍了在机械设计中为了解决润滑油的密封问题而采取的一些方法，重点阐述了各种方法的原理、特点 及注意事项，对企业解决润滑密封问题具有一定的现实意义。
【关键词】弹簧式机械密封；焊接金属波纹管机械密封；磁力机械油封；密封齿形垫片 ． 【中图分类号】ＴＨ１３６ 【文献标识码】Ａ ［文章编号】１００８—７７１０（２００６）０５—００５０—０２
密封问题是机械设计过程中必须考虑的一个重要环
节。机械中作相对运动且有相互作用的两个零件之间，往
往要采取较好的润滑措施，而常见的润滑材料又很容易从
相互作用的两个零件之间泄露出去，因此对润滑油的密封
问题是我们机械设计人员首先要解决的问题。本文就针对 这一问题提出一些解决办法。
机械密封是一种用于流体旋转机械的轴向密封装置Ｉｎ。
由于传动轴贯穿在设备内外，这样，轴与设备之间存在一
个周向间隙，设备中的介质通过该间隙向外泄露。如果设
备内压力低于大气压，则空气向设备内泄露。因此必须有
一个阻止泄露的轴封装置。轴封的种类很多，由于机械密
封具有泄露量少和寿命长等优点，所以当今世界上机械密 封是这些设备最主要的轴密封方式。它一般由四部分组
成，即由动环和静环组成的密封端面（摩擦副）；以弹性元
件为主要零件的缓冲补偿机构；辅助密封圈；使动环随轴
旋转的传动机构。缓冲补偿机构一般采用弹簧和波纹管两
种形式，其中波纹管可采用橡胶、聚四氟乙烯和焊接金属
等材料制作，而焊接金属波纹管机械密封由于具有极好的
浮动性和其它诸多的优点，加之微束弧等离子焊接工艺技
术的发展，Ｅｌ渐显出了比弹簧式机械密封更为优良的性

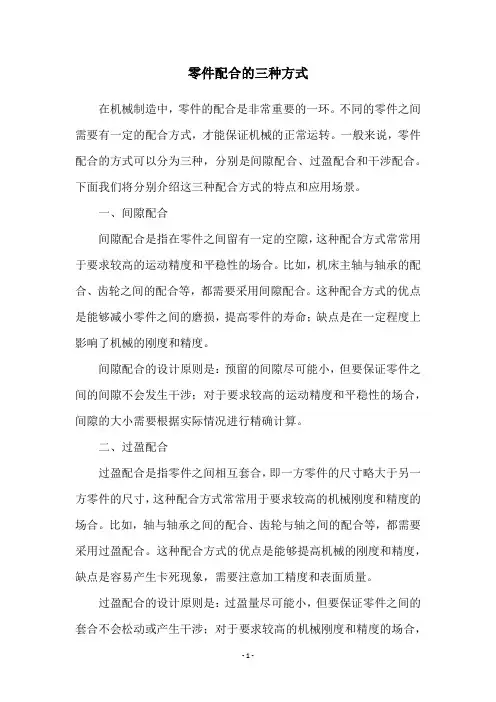

零件配合的三种方式
- 1 - 零件配合的三种方式
在机械制造中，零件的配合是非常重要的一环。不同的零件之间需要有一定的配合方式，才能保证机械的正常运转。一般来说，零件配合的方式可以分为三种，分别是间隙配合、过盈配合和干涉配合。下面我们将分别介绍这三种配合方式的特点和应用场景。
一、间隙配合
间隙配合是指在零件之间留有一定的空隙，这种配合方式常常用于要求较高的运动精度和平稳性的场合。比如，机床主轴与轴承的配合、齿轮之间的配合等，都需要采用间隙配合。这种配合方式的优点是能够减小零件之间的磨损，提高零件的寿命；缺点是在一定程度上影响了机械的刚度和精度。
间隙配合的设计原则是：预留的间隙尽可能小，但要保证零件之间的间隙不会发生干涉；对于要求较高的运动精度和平稳性的场合，间隙的大小需要根据实际情况进行精确计算。
二、过盈配合
过盈配合是指零件之间相互套合，即一方零件的尺寸略大于另一方零件的尺寸，这种配合方式常常用于要求较高的机械刚度和精度的场合。比如，轴与轴承之间的配合、齿轮与轴之间的配合等，都需要采用过盈配合。这种配合方式的优点是能够提高机械的刚度和精度，缺点是容易产生卡死现象，需要注意加工精度和表面质量。
过盈配合的设计原则是：过盈量尽可能小，但要保证零件之间的套合不会松动或产生干涉；对于要求较高的机械刚度和精度的场合， - 2 - 过盈量需要根据实际情况进行精确计算。
三、干涉配合
干涉配合是指零件之间的尺寸设计存在交叉部分，即一方零件的尺寸大于另一方零件的尺寸，但交叉部分的尺寸相同，这种配合方式常常用于要求较高的密封性和精度的场合。比如，活塞与缸套之间的配合、阀门与阀座之间的配合等，都需要采用干涉配合。这种配合方式的优点是能够提高零件之间的密封性和精度，缺点是容易产生卡死现象，需要注意加工精度和表面质量。
干涉配合的设计原则是：交叉部分的尺寸需要精确计算，不能有误差；尽可能减小干涉量，但要保证零件之间的配合不会松动或产生干涉；对于要求较高的密封性和精度的场合，干涉量需要根据实际情况进行精确计算。

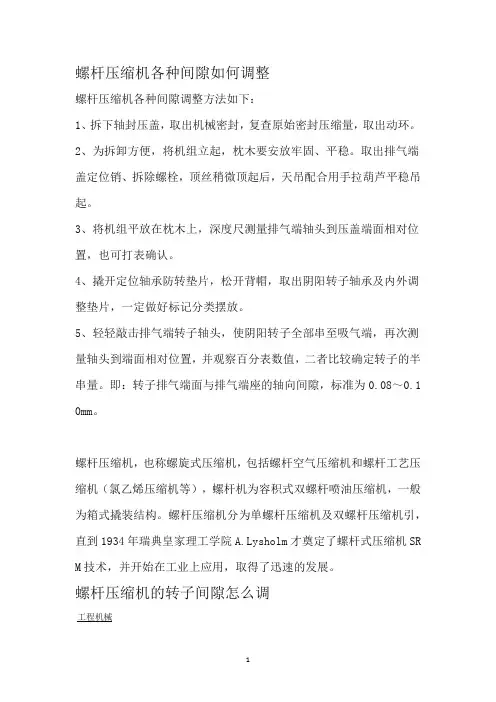

螺杆压缩机各种间隙调整方法
