分析离心泵振动的原因 了解其安装方法和注意事项
分析离心泵振动的原因 了解其安装方法和注意事项
磁力驱动离心泵运行时，如磁力离心泵的某区域液体的压力低于当时温度下的液体汽化压力，液体会开始汽化产生气泡；也可使溶于液体中的气体析出，形成气泡。当气泡随液体运动到泵的高压区后，气体又开始凝结，使气泡破灭。气泡破灭的速度极快，周围的液体以极高的速度冲向气泡破灭前所占有的空间，即产生强烈：力冲击，引起泵流道表面损伤，甚至穿透。这种现象称为汽蚀现象。各种磁力泵振动的原因主要就是产生汽蚀的原因所造成。
汽蚀主要是被送液体进入叶轮时的压力降低，导致液体的压力低于当时温度的液体汽化压力，泵产生汽蚀时，流量、扬程、效率有明显的降低，同时伴有噪声增大和泵的剧烈振动，使泵不不能正常工作。长期运行后叶轮将产生蜂窝状损伤或穿透。
磁力泵振动的原因是其吸入压力低于泵输送介质（液体）温度下液体的汽化压力。引起磁力驱动离心泵吸人压力过低的因素有如下几种：
1、泵的安装高度过高，灌注泵的灌注头过低；
2、泵吸入管局部阻力过大；
3、泵输送液体的温度高于规定的正常温度}
4、泵的运行工况点偏离额定点过多：
5、闭式系统中的系统压力下降。
除以上原因外，人为的操作、工况的不稳定、晃电等因素也是造成磁力离心泵振动的原因。
一、关键安装技术
管道离心泵的安装技术关键在于确定离心泵安装高度即吸程。这个高度是指
水源水面到离心泵叶轮中心线的垂直距离，它与允许吸上真空高度不能混为一谈，水泵产品说明书或铭牌上标示的允许吸上真空高度是指水泵进水口断面上的真空值，而且是在1标准大气压下、水温20℃情况下，进行试验而测定得的。它并没有考虑吸水管道配套以后的水流状况。而水泵安装高度应该是允许吸上真空高度扣除了吸水管道损失扬程以后，所剩下的那部分数值，它要克服实际地形吸水高度。水泵安装高度不能超过计算值，否则，离心泵将会抽不上水来。另外，影响计算值的大小是吸水管道的阻力损失扬程，因此，宜采用最短的管路布置，并尽量少装弯头等配件，也可考虑适当配大一些口径的水管，以减管内流速。
应当指出，管道离心泵安装地点的高程和水温不同于试验条件时，如当地海拔300米以上或被抽水的水温超过20℃，则计算值要进行修正。即不同海拔高程处的大气压力和高于20℃水温时的饱和蒸汽压力。但是，水温为20℃以下时，饱和蒸汽压力可忽略不计。 从管道安装技术上，吸水管道要求有严格的密封性，不能漏气、漏水，否则将会破坏离心泵进水口处的真空度，使离心泵出水量减少，严重时甚至抽不上水来。因此，要认真地做好管道的接口工作，保证管道连接的施工质量。
二、安装高度Hg计算
允许吸上真空高度Hs是指泵入口处压力p1可允许达到的最大真空度，而实际的允许吸上真空高度Hs值并不是根据式计算的值，而是由泵制造厂家实验测定的值，此值附于泵样本中供用户查用。位应注意的是泵样本中给出的Hs值是用清水为工作介质，操作条件为20℃及及压力为1.013×105Pa时的值，当操作条件及工作介质不同时，需进行换算。
1、输送清水，但操作条件与实验条件不同，可依下式换算Hs1=Hs+Ha－10.33－Hυ－0.242输送其它液体当被输送液体及反派人物条件均与实验条件不同时，需进行两步换算：第一步依上式将由泵样本中查出的Hs1；第二步依下式将Hs1换算成H?s
2、汽蚀余量Δh对于油泵，计算安装高度时用汽蚀余量Δh来计算，即泵允许吸液体的真空度，亦即泵允许的安装高度，单位用米。用汽蚀余量Δh由油泵样本中查取，其值也用20℃清水测定。若输送其它液体，亦需进行校正，详查有关书籍。
吸程=标准大气压（10.33米）-汽蚀余量-安全量（0.5米）标准大气压能压管路真空高度10.33米。 例如：某泵必需汽蚀余量为4.0米，求吸程Δh？ 解：Δh=10.33-4.0-0.5=5.83米
从安全角度考虑，泵的实际安装高度值应小于计算值。当计算之Hg为负值时，说明泵的吸入口位置应在贮槽液面之下。 例2-3 某离心泵从样本上查得允许吸上真空高度Hs=5.7m。已知吸入管路的全部阻力为1.5mH2O，当地大气压为9.81×104Pa，液体在吸入管路中的动压头可忽略。试计算：1 输送20℃清水时离心泵的安装。2改为输送80℃水时离心泵的安装高度。解：1 输送20℃清水时泵的安装高度。已知：Hs=5.7mHf0-1=1.5mu12/2g≈0当地大气压为9.81×104Pa，与泵出厂时的实验条件基本相符，所以泵的安装高度为Hg=5.7-0-1.5=4.2 m。2 输送80℃水时泵的安装高度输送80℃水时，不能直接采用泵样本中的Hs值计算安装高度，需按下式对Hs时行换算，即Hs1=Hs+Ha－10.33 － Hυ－0.24已知Ha=9.81×104Pa≈10mH2O，由附录
查得80℃水的饱和蒸汽压为47.4kPa。Hv=47.4×103Pa=4.83mH2OHs1=5.7+10－10.33－4.83+0.24=0.78m将Hs1值代入式中求得安装高度Hg=Hs1－Hf0-1=0.78－1.5=－0.72mHg为负值，表示泵应安装在水池液面以下，至少比液面低0.72m单级双吸离心泵单级双吸离心泵为新型高效节能水泵，同等用能条件下，其运行效率可高出原水泵近20%1.结构紧凑 外形美观，稳定性好，便于安装。2.运行平稳 优化设计的双吸叶轮使轴向力减小到最低限度，且有优异水力性能的叶型，并经精密铸造，泵壳内表面及叶轮表面极其光华具有显著的抗汽蚀性能和高效率。3.轴承选用SKF及NSK轴承保证运行平稳，噪音低，使用寿命长。4.轴封选用BURGMANN机械密封或填料密封。能保证8000小时运行无泄漏。5.安装形式 装配时不需调整，可根据现场使用条件。分立式或卧式安装。6.加装自吸装置，可实现自动吸水，即不需安装底阀，不需真空泵，不需倒灌，泵可以启动。
三、离心泵安装注意事项
离心泵基础安装应注意以下几点问题：
（1）安装的基座表面必须平整、清洁并能承受相应的载荷。
（2）在需要固定的地方要使用地脚螺栓。
（3）对于垂直安装的泵，地脚螺栓必须有足够的强度。
（4）如果垂直安装，电机必须位于水泵上方。
（5）当固定在墙上时，要注意找正，对中。
离心泵振动常见原因分析及预防措施
2020年07月 | 169高速离心泵，尤其需要注意在流量为40到60m3/h且扬程低于800m时需要选用多级泵[1]。通过速度系数法设计离心泵流程模型，以寻找泵体在流水线上的最优运行方案。在叶轮方面通过水力损失判断具体的容积效率，从而找到最合理的离心泵比转速。(2)液体通道结构。液体通道结构包括出口阀门、液体吸入端口和出口管道，在这三个方面的设计需要保证出口阀门的面积能够有效处理气体的理论数值，确保泵内压强符合生产需要。液体吸入端要配备滤网等结构，避免发生堵塞，保障端口畅通。由于离心泵内存在理论的气体残留量，所以在出口管道方面的设计要尽量减少压强波动，将排气部位设置在较为适合空气流通的位置。(3)轴承与联轴器需要保持相对的稳定，避免在运行时不同心的情况，应当注意到扭矩在电机与泵体之间的传递足够稳定。防止联轴器发生磨损的部件也要配备到位，确保及时更换，使得其结构设计能够发挥离心泵的功能。2.2 保障离心泵的工程结构和材料质量离心泵的材料质量尤为关键，离心泵轴的刚性如果不达标，就会发生传动轴与静止物件的碰撞，进而造成离心泵振动。同样的，如果离心泵轴的材料结构不合理，也会导致离心泵由于轴底结构承压不均匀而发生振动。在最基础的离心泵泵体架构方面，泵体高速运转中的驱动装置架需要保证其形态的稳定，从基础地脚螺栓到整体离心泵基础，都需要保证其刚性达到离心泵运行需要。在离心泵的基础以及泵支架方面考虑刚性，能够有效处理离心泵振动情况。联轴器的结构与材料质量同样影响这离心泵振动情况，为此要调增离心泵联轴器的周向间距，保持轴体的对称性，并且维持联轴器的平衡水平来解决离心泵振动。离心泵自身运行时如果产生不对称的压强环境也会导致离心泵震动，所以在工程结构上要维持液体流动条件的对称，叶轮结构需防止出口压力不均匀造成液体漩涡，降低液体回流，以一定的叶片倾斜度来处理脉冲压力。由于石油化工的生产特点，需要针对性地解决液体腐蚀情况，通过加厚离心泵体的密闭层厚度，可以根据相应材料技术的发展为离心泵内的各种隔离部件增添新材料。2.3 规范离心泵安装过程离心泵的安装要严格遵照相关图纸的说明，把握好每一处细节，确保专业技术人员主导安装过程。首先，在安装离心泵基础垫板时要确定地脚螺栓的数量和具体位置，考察其接地情0 引言目前看来，离心泵为化工生产制造提供了无法代替的功能。为保障这一设备的安全高效，也为了离心泵装配和维护工作的各种投入，需要探究离心泵振动常见原因，综合考量其预防措施。离心泵振动作为一种较为常见的机械故障，往往有着较为复杂的成因，所以工厂内部的技术人员需要不断积累经验和相关专业知识，制定出综合的预防措施。1 离心泵振动常见原因分析离心泵振动是指离心泵在运行时发生不正常的振动，在轴承、电机、叶轮等部位都有所呈现，虽然离心泵根据实际需求和功能有着不同的结构设计，但是整体上看，离心泵振动的常见原因有：(1)离心泵的设计不符合相关需要。在进行石油化工生产中，离心泵所要传输的液体多处在高温状态，而这样的高温状态会导致汽蚀，如果离心泵缺少自动排气阀门就会造成离心泵损坏，进而发生振动。(2)离心泵的工程结构不符合实际生产需要，和离心泵的材料质量有问题也会导致离心泵振动。离心泵作为提供负压以传输液体的装置，如果质量方面出现问题就会影响其正常的工作。(3)离心泵安装过程不规范。离心泵工作时会产生较强的压力，如果在泵体内部存在结构连接不合理的情况就会影响工作效率，进而发生振动。如离心泵的填料不紧会导致泵内无法处于真空状态，削弱离心泵的运行功能，平衡管安装不规范也会导致其发生堵塞，使得离心泵振动。(4)离心泵的日常维护工作需要进一步提升。离心泵在石油化工生产中会长期运行，如果日常的检查和维护工作没有及时发现隐患和故障，就会增加离心泵非健康运行时间，进而造成离心泵不正常振动。(5)日常监管工作难度大和制度不够完善同时存在，加之离心泵长期运行，需要一种更加现代化的监控手段完成离心泵的日常监管。2 离心泵振动的预防措施2.1 确保离心泵设计符合相关需要离心泵的各种结构设计需要根据生产线的需求而设计，并且要根据实际的生产作业需要来不断完善。(1)离心泵低比转速设计。根据流量及扬程选取旋壳泵或离心泵振动常见原因分析及预防措施聂静 张之新(兰州石化分公司炼油厂，甘肃 兰州 730060)摘要：离心泵是我国石油化工产业的常用设备，能够为生产线提供稳定的液体输送离心力。文章针对离心泵振动这一常见问题，分析其振动原因，在结构设计、离心泵质量、离心泵安装流程、日常维护工作和其他监控手段五个方面探寻离心泵振动的预防措施，以维护离心泵正常运行，提高工作效率，确保石化炼油厂的生产安全和生产质量。关键词：石化炼油；离心泵；信息化监控170 | 2020年07月上限。(1)长时间憋压会导致密封破坏。(2)泵内有大量的介质循环，会引起介质气化，导致密封失效。(3)长时间未运行，重新启动时没有手动盘车，摩擦副因粘连而扯坏密封面。(4)室内温度差异大。(5)工作情况经常调整。(6)突然故障或者是停电导致停机等。关于日常维护工作，除了工作人员的操作专业，还需要工厂维修部门的系统性检查制度，确保厂内每一台离心泵都有专门的人员定期检修，对于出现振动或发出噪音的离心泵要及时关停以进行处理。维护人员还需要侦测液体温度，保证其在适度范围内，不会对离心泵的正常运行造成影响。工作人员应当注意到，功率过高也会导致离心泵振动，因此要注意离心泵内部结构的润滑情况，适当滴入润滑液保证各处不会发生摩擦。2.5 利用信息化手段监控离心泵运行离心泵的震动情况十分复杂，人工进行监测和处理可能无法保证维护工作的效率，因此可以引入相关震动状态检测技术，通过对离心泵振动信息的采集，判断离心泵运行情况，科学地分析振动数据，能够让故障原因更清晰地呈现出来。信息化的离心泵运行监控设备需要采集传感器、网络通道和分析储存数据的服务器，能够实时检测离心泵的振动频率等信息，并与服务器中所储存的故障信息进行比对，从而发现问题并给出相应的故障处理办法。包络分析能够处理离心泵内的轴承齿轮运行情况，可以及时侦测到不正常振动的信号，发现轴承滚珠等结构的问题。信息化检测的最大优点是能够对振动信号的实时采集最及时地发现故障，能够让维修人员以最快的速度锁定故障机器位置和故障原因，对于维护整体的生产运行能够提供极高的监控效率[3]。同时这种技术还能够对离心泵的运行情况划分等级，需检测离心泵和待维修离心泵区别与正常运行的离心泵，极大提高了维护部门的工作速度。3 结语石化炼油工业为我国提供了大量的原油加工产品，满足了市场日益扩增的需求。离心泵作为这一工业领域内的重要设备，应该投入更多的关注来保障其传输各种介质的功能，理解离心泵运行原理和结构设计，完善并提高预防措施水平，保护该设备的工作效率。通过这些预防措施的施行，能够有效控制风险，尽早处理生产隐患以维护工厂效益。参考文献：[1]李健.离心泵振动常见原因分析及预防措施[J].化工设计通讯，2020, 46(03): 138-139.[2]谈明高，廉益超，吴贤芳，等.叶轮时序对多级泵振动特性影响的试验测试[J].振动与冲击，2020, 39(03): 1-7.[3]黄德彬.离心泵自激振动原因与解决方案分析[J].中国设备工程，2019 (12): 82-83.况是否良好，分散泵体压力的着力点是否正确。垫板要能够满足离心泵的整体结构，保证基础结构内部的接触情况正常，不出现空隙。一般情况下，在一处位置放置垫铁的数量不超过三个[2]。其次，在离心泵轴结构当中，应确保离心泵轴和电机轴的联动状态，保持二者同心，并且要预留出一定空间以便于后期调整和运行。如果离心泵轴结构安装过程不规范，就会导致连带着叶轮等结构发生振动，损伤轴承。最后，在管道结构的安装中也要注意规范操作，根据技术要点安装并检查。进口管道在安装过程中要保持内部的密封性，并且为了保证内部气体流通的均匀，应该设置如锥形渐缩管分担气流压强。2.4 提高离心泵的日常维护工作离心泵日常维护工作的前提是工作人员规范操作，正确使用离心泵来减少离心泵振动情况。在转速方面，虽然高比转的离心泵性能更强，但是也要根据实际需要选择离心泵的比转，防止运行时出现故障。在出口阀门处调节离心泵流量能够防止液体回流给泵体施加不必要的运行压力，同时也就延长了离心泵的使用周期。离心泵运行时要确保泵体的密封状态，杜绝泵体外部发生泄露时还在运行的情况，及时发现漏点进行相应的维修状态。造成泄露的原因如下。2.4.1 安装静试时泄漏机械密封安装调试好后，一般要进行静试，试压查漏，观察泄漏量。如泄漏量较小，多为动环或静环密封圈存在问题；泄漏量较大时，则表明动、静环摩擦副间存在问题。在初步观察泄漏量、判断泄漏部位的基础上，再手动盘车观察，若泄漏量无明显变化，则静、动环密封圈有问题；如盘车时泄漏量有明显变化则可断定是动、静环摩擦副存在问题；如泄漏介质沿轴向喷射，则动环密封圈存在问题居多，泄漏介质向四周喷射或从冷却孔中漏出，则多为静环密封圈失效。2.4.2 运转时泄漏泵用机械密封经过静试后，运转时高速旋转产生的离心力，会抑制介质的泄漏。因此，试运转时机械密封泄漏在排除轴间及端盖密封失效后，基本上都是由于动、静环摩擦副受破坏所致。引起摩擦副密封失效的因素主要有：(1)操作中，因抽空、气蚀、憋压等异常现象，引起较大的轴向力，使动、静环接触面分离。(2)安装机械密封时压缩量过大，导致摩擦副端面严重磨损，擦伤。(3)动环密封圈过紧，弹簧无法调整动环的轴向浮动量。(4)静环密封圈过松，当动环轴向浮动时，静环脱离静环座。(5)工作介质中有颗粒状物质，运转中进入摩擦副，擦伤动、静环密封端面。上述现象在运转中经常出现，有时可以通过适当调整静环座等予以消除，但多数需要重新拆装，更换密封。2.4.3 正常运转中突然泄漏离心泵在运转中突然泄漏，主要是因为操作不当、维护不周而引起的。还有是正常运行中的磨损或者是使用周期达到
简析离心式水泵的振动原因分析与防治
简析离心式水泵的振动原因分析与防治
发表时间：2020-08-19T15:16:20.243Z 来源：《基层建设》2020年第12期 作者： 刘东 雷永敢 韦荣亮 徐培
[导读] 摘要：工业的高速发展带来的是机械的进一步完善，同时也表明着机械振动朝着更加复杂化的方向发展。
广西柳州银海铝业股份有限公司 广西柳州 545006
摘要：工业的高速发展带来的是机械的进一步完善，同时也表明着机械振动朝着更加复杂化的方向发展。离心式水泵作为一种复杂的机械设备，当出现强烈振动的时候，很容易造成重大事故，故而在使用的过程中，需要对离心式水泵的振动原因进行详细的分析，同时进
一步的对原因进行相关的防治措施的研究。本文主要分析了离心式水泵的振动现状，重点介绍了施工中出现振动的原因，其中包括了流体
方面，机械方面以及泵与原动机连接不当导致的振动问题等一系列的因素。对于这些问题笔者从各个方面进行了相关解决措施的阐述，进
而从管理制度，监督和施工等多方面推动离心式水泵的正常运行。
关键词：离心式水泵; 振动; 原因; 防治措施
1.简述离心式水泵
离心式水泵也被称为“离心泵”，同时也可以叫作“离心式抽水机”。它是一种利用水的离心运动的抽水机械。其由泵壳，叶轮和泵轴以及泵架等部分组成。其运行的原理基本上是先在泵里灌满水，随后转动叶轮使其旋转起来进而带动泵里的水进行高速的旋转运动，这个时
候水在设备内所作的便是离心运动。在运动的整个过程中，水将会向外甩出同时进入水管之中。当水进入水管以后，叶轮附近的压强也会
随之减少，进而在转轴的附近形成一个低压区。由于低压区的气压比大气压低很多，故而在外面的水将会在气压的作用下从水管进入到泵内，之后再通过叶轮的高速旋转被甩出。从而形成一整个循环。因此离心式水泵的抽水高度又被称为扬程，具体如图1所示。
图1
2.离心式水泵的振动分析
(1)流体方面
流体方面主要是指在设备运行的过程中因为液体的流动而引起的关于水泵的整体振动，这一振动主要涉及到的是附属管路以及支撑泵壳体的支架等振动。关于流体方面的振动大概有两方面的原因。一方面是因为在具体的操作中，泵设计流量区同泵的实际操作工况发生了
离心泵喘振的原因及处理方法
离心泵喘振的原因及处理方法
一、离心泵喘振原因分析
1、水泵自动排气阀未能及时将泵内的空气排掉；
2、水泵入口流道偏小，造成水泵入口流速过大，使之在水泵入口处发生旋涡现象；
3、在水泵叶轮进口处有局部的粗糙度过大；
4、水泵进口管道处有不规则且可以移动的杂物，入口截面无规律地变化，造成水泵入口流速过高，导致水泵发生汽蚀；
5、水泵出口管道结合处密封性不好，导致水泵排气阀排量不足。
喘振会导致水泵整个系统中的压力和流量发生变化，当水泵发生空化时，这种现象就称之为“空化喘振”，即使扬程、流量曲线是负斜率时，空化喘振也会发生，例如低比转速离心泵性能曲线存在驼峰时，在不稳定工况下就有可能导致喘振。
二、离心泵喘振消除方法
1、检查水泵自动排气阀是否灵活、可靠；
2、解决由于水泵进口流量偏小，入口流速过大，在水泵入口处产生旋涡的问题；
3、检查水泵叶轮、壳体是否有缺损；
4、检查水泵进口处及附近是否有可移动的异物；
5、检查水泵出口管道结合处是否有泄露；
6、在启动水泵时，要保证水泵进口处的液面高度；
7、在选用驼峰曲线时，应充分考虑水泵管路计划使水泵设备工作点落在安稳操作区，建议水泵不要在不安稳的小流量区域内工作。
离心泵振动常见原因的分析及预防措施
科技创新导报ScienceandTechnologyInnovationHerald科技创新导报2022NO.11ScienceandTechnologyInnovationHerald技术创新
离心泵振动常见原因的分析及预防措施
贾芳科杨静云张富安杨瑞
（中石油呼和浩特石化公司内蒙古呼和浩特010070）
摘要：本文基于离心泵振动带来的危害展开分析，从泵轴方面、联轴器方面、叶轮方面、泵基础方面、管线与安装方面、轴承与润滑方面、电机及其他方面对离心泵振动常见原因进行整理，通过研究优化离心泵设计环节、确保离心泵制作质量、加强离心泵安装监督、优化离心泵运行规范、完善离心泵养护计划、建立信息化监测体系等预防措施，确保离心泵运行过程的稳定性，延长离心泵使用寿命。关键词：离心泵安装质量使用寿命预防措施中图分类号：TE65文献标识码：A文章编号：1674-098X(2022)04(b)-0045-03
离心泵主要由泵体、泵头、支架、泵轴、联轴器、叶
轮、轴承、机封或盘根等零部件组成。在对离心泵稳定
性进行评价时，“振动”属于常见的评价指标。导致此
情况出现的原因众多，如转子动态平衡性较差、泵轴同
轴度偏差较大等，基于问题出现的原因，拟定可靠的预
防处理措施，可以有效提升离心泵运行安全性，降低运
行事故发生概率。
1离心泵振动的常见原因
1.1泵轴方面
结合以往应用经验可以得知，泵轴方面的原因包
括以下几点。（1）制作离心泵转子轴时所使用材料质量
较差，在运行时存在运行挠度较大的问题，导致结构同
心度出现运转偏差，增加转子轴和其他部件之间的摩
擦力，从而导致振动问题。（2）未对叶轮与转子安装位
置进行合理规划，使得结构荷载均施加在泵轴处，如果
机泵长时间未运行，那么泵轴会因为持续荷载出现弯
曲，再次启动时，更容易导致结构摩擦面积增大，出现
振动问题。（3）所设计泵轴结构较长，这样也增加了泵
轴在运行时的机械负荷，在长时间的负荷影响下，也会
使零件出现不规律运动，造成系统振动问题。（4）轴端
离心泵产生振动的原因及解决方法
第50卷第5期2022年5月聚氯乙烯Polyvinyl ChlorideVol. 50 , No. 5May, 2022
离心泵产生振动的原因及解决方法
王鑫*，王健蓉
(天伟化工有限公司，新疆石河子832000)
［关键词］离心泵；振动；解决方法［摘要］离心泵作为最常见的流体输送设备，在使用过程中由于多种原因会产生振动，带来了不稳定、不安 全因素。结合实际工作经验，分析了离心泵产生振动的原因，并提出了解决办法，为生产的平稳运行提供了有力保 障。
［中图分类号］TQ325.3；TQO51.21 ［文献标志码］B ［文章编号］1009 -7937(2022)05 -0036 -03
Causes of centrifugal pump vibration and the solutions
WANG Xin , WANG Jianrong
(Tianwei Chemical Co. , Ltd. , Shihezi 832000 , China)
Key words: centrifugal pump ； vibration ； solution
Abstract: As the most common fluid conveying equipment, centrifugal pumps could produce vibra
tion for various reasons, bringing about unstable and unsafe factors. Combined w让h the actual work expe
rience ,the vibration causes of centrifugal pumps were analyzed , and the solutions were proposed to pro
vide a strong guarantee for the smooth production.

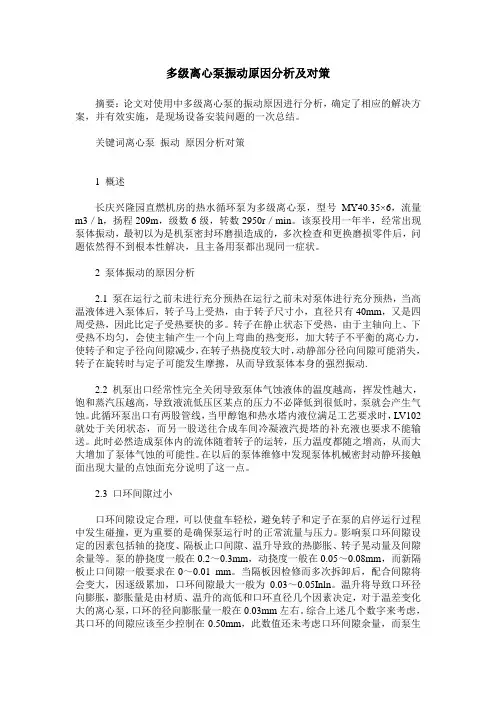

多级离心泵振动原因分析及对策
多级离心泵振动原因分析及对策
摘要：论文对使用中多级离心泵的振动原因进行分析，确定了相应的解决方案，并有效实施，是现场设备安装问题的一次总结。
关键词离心泵 振动 原因分析对策
1 概述
长庆兴隆园直燃机房的热水循环泵为多级离心泵，型号MY40.35×6，流量m3／h，扬程209m，级数6级，转数2950r／min。该泵投用一年半，经常出现泵体振动，最初以为是机泵密封环磨损造成的，多次检查和更换磨损零件后，问题依然得不到根本性解决，且主备用泵都出现同一症状。
2 泵体振动的原因分析
2.1 泵在运行之前未进行充分预热在运行之前未对泵体进行充分预热，当高温液体进入泵体后，转子马上受热，由于转子尺寸小，直径只有40mm，又是四周受热，因此比定子受热要快的多。转子在静止状态下受热，由于主轴向上、下受热不均匀，会使主轴产生一个向上弯曲的热变形，加大转子不平衡的离心力，使转子和定子径向间隙减少，在转子热挠度较大时，动静部分径向间隙可能消失，转子在旋转时与定子可能发生摩擦，从而导致泵体本身的强烈振动.
2.2 机泵出口经常性完全关闭导致泵体气蚀液体的温度越高，挥发性越大，饱和蒸汽压越高，导致液流低压区某点的压力不必降低到很低时，泵就会产生气蚀。此循环泵出口有两股管线，当甲醇饱和热水塔内液位满足工艺要求时，LV102就处于关闭状态，而另一股送往合成车间冷凝液汽提塔的补充液也要求不能输送。此时必然造成泵体内的流体随着转子的运转，压力温度都随之增高，从而大大增加了泵体气蚀的可能性。在以后的泵体维修中发现泵体机械密封动静环接触面出现大量的点蚀面充分说明了这一点。
2.3 口环间隙过小
口环间隙设定合理，可以使盘车轻松，避免转子和定子在泵的启停运行过程中发生碰撞，更为重要的是确保泵运行时的正常流量与压力。影响泵口环间隙设定的因素包括轴的挠度、隔板止口间隙、温升导致的热膨胀、转子晃动量及间隙余量等。泵的静挠度一般在0.2～0.3mm，动挠度一般在0.05～0.08mm，而新隔板止口间隙一般要求在0～0.01 mm。当隔板因检修而多次拆卸后，配合间隙将会变大，因逐级累加，口环间隙最大一般为0.03～0.05Inln。温升将导致口环径向膨胀，膨胀量是由材质、温升的高低和口环直径几个因素决定，对于温差变化大的离心泵，口环的径向膨胀量一般在0.03mm左右。综合上述几个数字来考虑，其口环的间隙应该至少控制在0.50mm，此数值还未考虑口环间隙余量，而泵生
浅谈泵振动的因素及处理方法
浅谈泵振动的因素及处理方法
摘要：本文从离心泵运行过程中产生振动的原因出发,充分对几个震动因素进行分析，通过对导致泵震动因素的前期预防，杜绝机泵事故发生，降低保养和维修成本，提高离心泵使用寿命，保证离心泵长期高效运行。
关键词：离心泵泵、振动、事故、寿命、高效
离心泵被广泛应用于油气集输系统，离心泵安全和高效运行，对整个生产起到关键作用，常用的离心泵为水平卧式单机双吸泵，如图1。该泵在额定排量250m3/h时达到高效区，扬程为300m、转速为2980r/min。在离心泵轴承座上部安装了加速度震动传感器进行检测。
图1
一、故障背景
以首站当前并联运行的1#和2#泵为例，当并联运行排量为430m3/h时，通过传感器进行检测，非驱动端振动值在垂直、水平、轴向方向分别为9.1mm/s、5.1mm/s、3.4mm/s；驱动端为3.1mm/s、2.2mm/s、2.5mm/s。离心泵震动级别属于D级，不合格，必须停泵检修。
二、故障排查
①检测2＃泵的联轴器同心度合格，检测前后泵头的盘根密封泄漏量合格，检测后泵头止推轴承温度值大于75℃，已超标。
②拆卸泵盖检测：如图2，叶轮无腐蚀现象，叶轮与轴的配合间隙过大，接触面磨损过度，叶轮外轮毂磨损过度；口环和壳体接触面磨损过度，已凹凸不平，壳体接触面产生带状腐蚀面。
图2
以上因素属于正常运行过程中的腐蚀磨损，是机泵运行过程中，振动过高的非要因。
③拆卸进出口法兰连接螺栓检测，在垂直方向，管线法兰与泵进出口法兰同心度偏差较大，高度差值为3-6㎝，水平方向平齐。结论为机泵在安装过程中带应力安装，泵基础安装偏差较大。
④泵水平中分面检测：（框式水平仪和塞尺进行）测量泵轴向水平度差值为1mm/m；泵径向水平度差值为1.3mm/m。复测泵地脚水平度差值，数值与中分面检测数值相同。结论为泵基础安装偏差较大。
离心泵振动超标原因分析及措施
离心泵振动超标原因分析及措施
黑龙江哈尔滨150000
摘要：近年来，随着API610的适用性扩大，各化工设计院多采用此标准中对离心泵振动的要求来考核供应商，而振动超标是离心泵常见故障之一，振动的发生往往由多重因素和多种原因共同作用导致，为此应结合实际经验和理论分析，确定振动故障所有原因，并采取合理的处理措施，才能使机泵恢复正常运行状态。
关键词：离心泵振动；超标原因；措施
引言
泵作为一种重要的能量转换装置和流体输送设备，广泛应用于航空航天、核电站、城市供水、石油化工和船舶等国民经济的各个领域。在一些重要场合，泵机组出现故障后，会带来严重的经济损失。由泵振动超标引发的故障在其中占了很大的比重，已成为影响离心泵安全稳定运行的重要因素。
1离心泵振动超标原因分析
离心泵振动是指离心泵在运行时发生不正常的振动，在轴承、电机、叶轮等部位都有所呈现，虽然离心泵根据实际需求和功能有着不同的结构设计，但是整体上看，离心泵振动的超标原因有：(1)离心泵的设计不符合相关需要。在进行石油化工生产中，离心泵所要传输的液体多处在高温状态，而这样的高温状态会导致汽蚀，如果离心泵缺少自动排气阀门就会造成离心泵损坏，进而发生振动。(2)离心泵的工程结构不符合实际生产需要，和离心泵的材料质量有问题也会导致离心泵振动。离心泵作为提供负压以传输液体的装置，如果质量方面出现问题就会影响其正常的工作。(3)离心泵安装过程不规范。离心泵工作时会产生较强的压力，如果在泵体内部存在结构连接不合理的情况就会影响工作效率，进而发生振动。如离心泵的填料不紧会导致泵内无法处于真空状态，削弱离心泵的运行功能，平衡管安装不规范也会导致其发生堵塞，使得离心泵振动。(4)转子不平衡引起的振动当泵机组运转时，转子总是围绕自己重心所在的轴线旋转，当转子重心和回转中心不重合时，就会产生偏心质量。在高速旋转的过程中，即使是很小的质量偏心，也会产生很大的偏心力，该偏心力作用于支撑轴承上，诱发轴承部位的振动。此外，转子不平衡还会造成口环间磨损加剧，使得口环间隙增大，叶轮出口处的高压液体经过间隙，回流到泵进口的低压区，造成叶轮进口处介质流态稳定性变差，引起振动。(5)离心泵的日常维护工作需要进一步提升。离心泵在石油化工生产中会长期运行，如果日常的检查和维护工作没有及时发现隐患和故障，就会增加离心泵非健康运行时间，进而造成离心泵不正常振动。(6)日常监管工作难度大和制度不够完善同时存在，加之离心泵长期运行，需要一种更加现代化的监控手段完成离心泵的日常监管。
离心泵振动原因及预防措施
离心泵振动原因及预防措施
发布时间：2023-01-30T02:37:27.377Z 来源：《城镇建设》2022年18期 作者： 刘洋
[导读] 本文针对离心泵的振动原因进行简单的分析
刘洋
中国石油锦西石化分公司海威监理公司 葫芦岛125001
摘要 本文针对离心泵的振动原因进行简单的分析，同时提出相应的预防措施。
关键词：离心泵 振动 措施
离心泵是主要的工业用泵，其中在石化行业用泵中，离心泵的使用率达到了80%之多，所以离心泵能否可靠运行直接影响着企业的安全生产和经济效益。根据石化行业日常动设备故障维护统计，由于离心泵异常振动引起的设备部件损坏、密封泄漏以及设备停运已成为设
备故障中的重要因素。
1 引起离心泵振动的原因
机泵振动是评价泵机组运行可靠性的一个重要指标。引起离心泵振动的原因是多方面的，包括离心泵的设计、制造、安装、运行、使用、介质、系统管路布置及机泵基础等因素造成的。
1.1 转子不平衡运动
理论上影响偏心力的因素很多，但根据设备实际运行情况，由于转子不平衡引发振动，多集中在以下几方面：
（1）转动件本身形状不对称或组装安装不当，存在较大的残余不平衡量。
（2）加工制造上的公差或组装安装不当，使转子在高速转动时，形成的配合间隙变大，同样会造成转子的不平衡量增大。
（3）因某种原因转动件运转时的变形，造成不平衡量增大。
（4）转动件破损磨耗或附着异物，造成不平衡量增大。
1.2 电机和泵同轴度调整不良
一般情况下电动机和泵的连接和动力传送是通过联轴器实现，装配联轴器时对电机和泵的同轴度有严格的调整精度要求[1]。虽然联轴器的挠性原件可以有效的补偿这种偏差，但如果同轴度偏差过大甚至超过联轴器的补偿值仍会便引起机组振动。
1.3 轴承磨损
滚动轴承是离心泵中最容易损坏的元件之一，滚动原件的磨损会造成轴承的内外套间隙变大，导致转子偏心运动，从而产生振动。对于滑动轴承，如果装配时造成轴瓦顶部间隙过小或瓦盖压紧力过大，会造成瓦温过高，易烧瓦。随着长时间运行容易造成轴承磨损，导致
泵振动过大的10个原因
泵振动过大的10个原因
在工业生产中，泵是一种广泛应用的设备，其作用是将可流动的液体输送到需要的地方，但有时会出现泵振动过大的问题，这种问题不仅会影响生产效率，而且可能会对设备和人员造成严重危害。本文将介绍泵振动过大的十个原因以及相应的解决方案。
原因一：不合适的泵选择
在选择泵时，应根据工业流体特性、工作场所、环境和输送介质的需求选择泵型号。如果选择的泵型号不符合实际需求，可能会导致泵振动过大。解决此问题的方法是重新选择合适的泵。
原因二：泵的叶轮设计问题
泵的叶轮设计也是泵振动的原因之一。如果泵叶轮的设计不当，可能会导致泵转子的失衡，从而导致泵振动过大。解决此问题的方法是更换叶轮或重新设计叶轮。
原因三：泵的安装问题
泵的安装直接影响泵的运行状况，如果安装错误可能会导致泵振动过大。解决此问题的方法是在安装前仔细阅读泵的安装说明书并按照说明书执行安装程序。 原因四：管道系统不稳定
管道系统是泵的重要组成部分，如果管道系统不稳定，可能会导致泵振动过大。解决此问题的方法是加强管道固定和支撑，避免管道系统的晃动。
原因五：输送介质不均匀
输送介质不均匀也是泵振动过大的原因之一。如果输送的介质不均匀，可能会导致泵叶轮异速旋转，从而导致泵振动过大。解决此问题的方法是增加调节装置，确保输送介质的均匀性。
原因六：轴承的磨损
泵的轴承是经常运转的部件之一，如果轴承经常磨损，可能会导致泵振动过大。解决此问题的方法是定期更换泵的轴承。
原因七：泵的使用寿命过长
泵在运行过程中，会经历磨损和疲劳，使用的时间过长可能会导致泵振动过大。解决此问题的方法是按照规定的使用寿命更换泵。
原因八：泵的维护保养不到位
泵作为重要设备之一，经常需要进行维护和保养，如果维护保养不到位可能会导致泵振动过大。解决此问题的方法是定期检查泵的运转情况，及时发现问题并进行维修。 原因九：配件的严重磨损
泵的配件是泵正常运转的必需品，如果配件没有及时更换可能会导致泵振动过大。解决此问题的方法是定期检查泵的各个零件，及时发现严重磨损的配件并进行更换。
