家庭电路经典习题(含答案)
1 家庭电路经典习题（含答案） 一、填空题
1、用测电笔可辨别火线和零线，使用时手一定要接触 ▲ ，笔尖接触电线．如果氖管发光，表明接触的是 ▲ ．小明同学在闭合开关后，发现电灯不亮，他用测电笔测试图中的a、b、c、d四点，只有a点不发光，那么可能发生的故障是 ▲ 。
2、为了保证用电安全，在家庭电路中，电灯的开关应该与_______线相连；如图所示，用电水壶烧水时，若不慎有水溅入旁边的插座里。可能会导致电路__________，使空气开关跳闸。
3、家庭电路中，照明灯与插座之间是_______联的，控制灯泡的开关应与灯泡_______联，且要接在_______线上，三脚插头插入三孔插座后，在将用电器的用电部分与零、火线连接的同时，也将用电器的金属外壳与_______相连。
4、如图是安装了漏电保护器的家庭电路．当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用．当家电维修人员在图中C处不慎触电时，漏电保护器 （填“会”或“不会”）切断电路．若人体电阻为10kΩ，触电时通过人体的电流为 mA．
5、小明家买了新房，他为自己房间安装一盏照明灯和一个插座，如图10所示是他设计的电路。图中虚线框1和2是电灯或开关的位置，则开关应装在方框 中。安装完毕后，闭合开关，电灯不亮，用测电笔分别测试d、e、f点时，测电笔的氖管都发光，则电路的故障为 。当发现家用电器或电线着火时，必须先 电源，然后再救火。 2
二、选择题 6、如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障．小明学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡．当只闭合S、S1时L0和L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光，由此可以确定（ ）
A L1灯头断路 B L1灯头短路 C L2灯头短路 D L2灯头断路
7、下列说法中正确
A． 家庭电路中的熔丝熔断，一定是发生了短路 B． 有金属外壳的家用电器，为了安全一定要插在三孔插座上 C． 家用电能表上的示数显示了家庭用电的总功率 D． 电扇工作时，消耗的电能全部转化为机械能 8、小丽晚上想用台灯照明看书，她把“220V 25W”台灯的插头插入插座后，当闭合开关时，室内所有电灯立即全部熄灭。原因可能是
A．台灯的插头内短路 B． 插座处短路 C．台灯的灯座内短路 D．台灯的开关内短路 9、下列处理用电事故的措施中,正确的是 A.有金属外壳的家用电器如果没有接地，其外壳一定要接地 B.电器失火时，先用泡沫灭火器灭火，再切断电源 C.空气开关跳闸时，应立即使空气开关复位,再进行检修 D.遇到有人触电时，先直接将人拉开进行抢救,后切断电源 10、关于我国家庭电路和安全用电，下列说法错误的是 ( ) A．家庭电路的电压是220V B．家庭电路中的用电器都是串联的 3
C．只有36V的电压对人体才是安全的 D．测电笔是用来辨别火线和零线的 11、随着人们生活水平的逐步提高，家用电器的不断增多。下列关于家庭电路的说法中，正确的是（ ） A．电路中电流过大的原因之一是使用的电器总功率过大 B．使用测电笔时，不能用手接触到笔尾的金属体 C．灯与控制它的开关是并联的，与插座是串联的 D．增加大功率用电器时，只需换上足够粗的保险丝即可 12、超导体若能应用到社会生活中，会给人类带来很大的好处。各国科学家一直在努力寻找能够在室温下工作的超导材料，假如科学家已研制出室温下的超导材料。你认为它可作下列哪种用途 （ ）
A、电炉中的电阻丝 B、白炽灯泡的灯丝 C、保险丝 D、远距离输电线 13、 关于下图所示的四幅图片，说法正确的是 A．使用三孔插座是为了使用方便 B．三脚插头内有一根导线与用电器的外壳相连 C．保险丝烧断一定是发生了短路 D．高压警示牌提醒我们安全电压为220V
14、关于家庭电路及用电安全，下列说法正确的是 A．人体不能接触低压带电体，但可以靠近高压带电体 B．家庭电路的电压是220V，电路中的插座和电灯是串联的 C．家庭电路中用电器消耗的总功率越大，电路的总电流就一定越大 D．家庭电路中保险丝熔断可能是由于电路的总功率过大造成的 15、电冰箱、洗衣机、空调等家用电器都使用三孔插座，插座中有一个孔是用来接地的.若在你家中这个孔没有接地，将会发生的现象是
A．插座因耗电增加而烧毁 B．这孔接地是为了更好的让家用电器散热 C．家用电器不能正常工作 D．人接触家用电器外壳时有可能发生触电事故 4
16、关于生活用电的下列说法中正确的是 A．在家庭电路中各用电器都是串联的 B．能够使试电笔氖管发光的被测导线是零线 C．使用电冰箱时必须使用两孔插座 D．电饭锅是利用电流的热效应工作的 17、关于家庭电路，下列说法正确的是 A．在家庭电路中，同时工作的用电器越多，总电阻越大 B．微波炉是利用电流的热效应工作的 C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器 D．电炉工作时，电炉丝热得发红，而连接电炉丝的导线并不太热是因为导线的电阻比电炉丝的电阻小很多 18、如图6所示，关于家庭用电的操作或做法，正确的是（ ）
19、家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器中有一特殊装置（在图中虚线框内，未画出）检测到这一差异后，便切断电源，起到保护作用，漏电保护器中还有试验电路，由一只开关S与电阻R组成，闭合开关S就能模拟漏电情形，试验电路的连接符合要求的是（ ）
20、图为一条刚装好的民用照明电路，在未装保险丝之前，先将规格为“220 V 40 W”的白炽灯L0接在火线上要装保险丝的两个接线柱上，当只闭合S1时，L0和L1都呈暗红色；当只闭合S2时，L0正常发光；当只闭合S3时，L0不亮．下列判断正确的是( ) 5
A．L1所在支路短路 B．L2所在支路短路 C．L3所在支路短路 D．L2所在支路开路 21、关于家庭电路及安全用电，下列说法不正确的是 A．使用试电笔，手应触碰笔尾金属体 B．空气开关跳闸，说明电路中出现短路现象 C．家庭电路中各用电器是并联的，安全电压为36 V D．有金属外壳的家用电器，金属外壳可以接地，也可以不接地 22、有关家庭电路，下列做法中符合要求的是 A．拔用电器插头时，用力扯插头的电线 B．长时间不看电视时，不切断电源，用遥控器关闭电视 C．将开关接在用电器和零线之间 D．发现电线绝缘层破损后，用绝缘胶布裹扎 23、 下列说法正确的是（ ） A．对人体的安全电压是36伏 B．家庭电路中的插座应与灯座串联起来 C．在家庭电路中可以用铜丝代替保险丝 D．电能表是用来测量用户消耗电能的仪表 24、下列关于生活用电常识的认识中，不正确的是（ ） A．发生触电事故时，人体一定直接或间接接触了火线 B．在走廊和楼道使用声光控开关可以节约用电 C．家中的空气开关跳闸一定是因为发生了短路 D．少用家用电器的待机功能是一种良好的习惯
25、关于家庭电路，下列说法中正确的是 6
A．家庭电路中的插座与用电器是串联的 B．有金属外壳的用电器应适用三孔插座 C．家庭电路中总电流过大，一定是由于电路中用电器的实际功率过大引起的 D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小 26、下列三个现象： ①灯头里的两个线头相碰； ②插座中的两线头相碰； ③照明电路的开关里两线头相碰． 其中可能引起保险丝熔断的是（ ）
A．①②③ B．①② C．①③ D．②③ 27、小李家中的电灯不亮，电冰箱等用电器也不工作，但检查保险丝没有熔断，用测电笔测试所有的导线接头及用电器时，测电笔氖管均发光，则他家的电路故障可能是（ ）
A入户电源线的某处火线和零线短路； B 入户电源线的火线某处断路； C入户电源线的零线某处断路； D 供电局停电。 28、下列叙述中符合安全用电原则的是（ ▲ ） A．用测电笔辨别火线、零线时，手一定要接触笔尖金属体 B．在家庭电路中增添大功率用电器时，只要更换更粗的保险丝 C．三脚插头的“长脚”与用电器的金属外壳相连 D．当有人触电时，应立即用手将触电者拉开 29、小椿同学设计了一种照明电路，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关，灯都不能发光。下面四幅电路图中，既符合上述要求，又符合安全用电要求的是
A B C D 7
30、生活中离不开用电，树立安全用电意识十分重要，图5中不符合安全用电的做法是 31、 明香同学周六放假回家后，发现家里的一盏电灯不亮了。于是她闭合开关S，用试电笔 测试如图中的a、b、c、d四点时，只有d点不发光（如图），则电路的故障可能是 A.开关s接触不良 B.电灯的灯丝断了 C.电灯的灯丝被短路了 D.c、d之间的某处断路了 32、关于家庭电路中一些元件和工具的使用，下列说法正确的是 A. 控制电路的开关应接在零线和用电器之间 B. 熔丝（保险丝）熔断后可以用铜丝替代 C. 三线插头中间较长的铜片应与用电器的金属外壳相连 D. 在使用测电笔时，手不能接触笔尾金属体 三、综合题 33、在老师的指导下，小刚和小红通过实验探究“220V，60W”和“220V，15W”的白炽灯接到电路中哪个更亮。小刚的实验结论是“220V，60W”灯泡更亮，小红却得出了与小刚相反的结论。
（1）他们是怎样把两个灯泡接在照明电路中的？请完成下面虚线框内的电路连接。
家庭照明电路综合题典型练习题2
家庭照明电路综合题典型练习题2注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上1．微波炉是人们用来加热食品的常用灶具：微波是一种高频电磁波，它能穿透陶瓷、玻璃、耐热塑胶等材料，微波炉使用的微波频率为2450MHz 。
（1）为了用电安全，微波炉应该使用 ___________（两脚/三脚）插头； （2）用微波炉加热饭菜时，加热过程中是将 ___________能转化为内能；（3）小明想知道微波炉的热效率，他用电能表（表头如图所示）、温度计等工具进行了如下实验：A ．在杯中装有质量为m 、比热容为c 的冷水，测出水的初温为t 0；B ．把杯子放进微波炉，并选择高温挡；C ．将微波炉定时器旋转到两分钟的位置，同时记录电能表指示灯在这个时间内闪烁的次数N ，进而算出消耗的 ___________（填“电功率”或“电能”）为E ；D ．加热结束后，迅速测出水的末温t 。
微波炉热效率的表达式η=___________（用字母表示）；（4）在电工爸爸的陪伴和指导下，小明通过实验探究“220V 60W”和“220V 15W”的白炽灯接到电路中哪个更亮。
小刚的实验结论是“220V 60W”灯泡更亮。
请你在虚线框内帮小明画出正确的电路连接图。
___________【答案】 三脚 电 电能 0()cm t t E【详解】（1）[1]大功率用电器的金属外壳需要接地，以确保安全，因此微波炉应使用三脚插头。
（2）[2]加热过程中，电流做功，电能减小，将电能转化为内能。
（3）[3][4]电能表是测量电功的仪器，不能直接测量电功率，根据电能表的标定转数和实际转数可以算出电能表消耗的电能E ；有效利用的热量为()12=-Q cm t cm t t =∆吸 微波炉的效率为0()100%=Q cm t t E Eη-=⨯吸 （4）[5]“220V 60W”和“220V 15W”并联在220V 电路上，灯泡都能在额定电压下正常发光，即60W 灯泡更亮，故是并联电路，如下图：2．小亮家的电能表如图所示。
家庭电路与安全用电(习题及答案)
家庭电路与安全用电（习题）1.某家庭电路的组成如图所示，下列说法正确的是（）A．图中的插座可以是并联的，也可以是串联的B．控制灯泡的开关可以接在零线上 C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D．有金属外壳的家用电器必须用三孔插座，以确保安全2.有关测电笔的使用，下列说法正确的是（）A．氖管发光时测电笔接触的是零线B．使用时手可以接触测电笔的任何部位C．测电笔不能用来辨别电池的正负极D．测电笔与手接触的部分都是绝缘体3.对于家庭电路中的漏电保护器和空气开关的作用，以下说法错误的是（）A．发生如图甲触电时，漏电保护器起作用 B．发生如图乙触电时，漏电保护器起作用 C．发生如图所示的两种触电时，空气开关都不会断开电路D．当电路发生短路时，空气开关会自动切断电路4. 下列符合安全用电原则的是（ ）A ．用铜丝做保险丝B ．远离高压装置 C ．雷雨天用手机通话D ．用湿布擦拭开关5. 关于家庭电路和安全用电，下列说法正确的是（ ）A ．家庭电路中的熔丝熔断，一定是发生了短路B ．家用电能表的示数显示了家庭用电的总功率C ．家庭电路中的熔丝可以用铁丝代替D ．家用电器的金属外壳该用导线接地6. 如图所示，用笔画线代替导线将电灯、开关、三孔插座接到家庭电路中。
7. 如图，两只小鸟落在裸露的电线上，闭合开关后，你认为甲、乙两只小鸟会触电的是 ；原因是。
【参考答案】1.D2. C3.A4. B5.D6.7. 乙；乙与灯泡并联，有电流通过，故会触电；而甲与一段导线并联，被短接，没有电流通过。
家庭用电考试题及答案
家庭用电考试题及答案 一、选择题（每题2分，共10分） 1. 家庭电路中，下列哪种电器属于纯电阻电器？ A. 电冰箱 B. 洗衣机 C. 电风扇 D. 电热水壶 答案：D
2. 家庭电路中，电流过大的原因可能是： A. 电路短路 B. 电路断路 C. 电压过高 D. 电压过低 答案：A
3. 家庭电路中，下列哪种电器属于感性负载？ A. 电灯 B. 电炉 C. 电冰箱 D. 电视机 答案：B
4. 家庭电路中，下列哪种电器属于容性负载？ A. 电熨斗 B. 电饭煲 C. 电热水器 D. 电容器 答案：D 5. 家庭电路中，下列哪种电器属于非纯电阻性负载？ A. 电热毯 B. 电吹风 C. 电烤箱 D. 电动剃须刀 答案：B
二、填空题（每题2分，共10分） 1. 家庭电路中的电压一般为________伏特。 答案：220
2. 家庭电路中的电流一般不超过________安培。 答案：10
3. 家庭电路中的保险丝熔断，通常是因为电路中________。 答案：电流过大
4. 家庭电路中的三孔插座，中间的孔是连接________的。 答案：地线
5. 家庭电路中的漏电保护器的作用是________。 答案：防止漏电事故
三、简答题（每题5分，共20分） 1. 简述家庭电路中使用漏电保护器的重要性。 答案：漏电保护器可以在电路发生漏电时迅速切断电源，防止触电事故的发生，保障人身安全。
2. 家庭电路中，为什么需要安装保险丝？ 答案：保险丝可以在电路电流过大时熔断，切断电源，防止电路过载，保护电器设备不受损害。
3. 家庭电路中，为什么需要使用三孔插座？ 答案：三孔插座可以连接地线，当电器发生漏电时，电流会通过地线流入地面，防止触电事故。
4. 家庭电路中，如何判断电路是否短路？ 答案：可以通过观察保险丝是否熔断、电器是否工作异常或使用电流表测量电流是否过大来判断电路是否短路。
四、计算题（每题10分，共20分） 1. 已知家庭电路中的电阻为10Ω，电压为220V，求通过该电阻的电流。 答案：根据欧姆定律，电流I=U/R=220V/10Ω=22A。
家庭电路物理试题及答案
家庭电路物理试题及答案一、选择题（每题3分，共30分）1. 家庭电路中的电压是（）。
A. 220VB. 380VC. 110VD. 100V答案：A2. 家庭电路中，下列哪个电器是纯电阻电路（）。
A. 电冰箱B. 电风扇C. 电炉子D. 洗衣机答案：C3. 家庭电路中，下列哪个电器是感性负载（）。
A. 电冰箱B. 电风扇C. 电炉子D. 洗衣机答案：B4. 家庭电路中，下列哪个电器是容性负载（）。
A. 电冰箱B. 电风扇C. 电炉子D. 洗衣机答案：D5. 家庭电路中，下列哪个电器是纯电容电路（）。
A. 电冰箱B. 电风扇C. 电炉子D. 洗衣机答案：无6. 家庭电路中，下列哪个电器是纯电感电路（）。
A. 电冰箱B. 电风扇C. 电炉子D. 洗衣机答案：无7. 家庭电路中，下列哪个电器是串联连接（）。
A. 电冰箱B. 电风扇C. 电炉子D. 洗衣机答案：无8. 家庭电路中，下列哪个电器是并联连接（）。
A. 电冰箱B. 电风扇C. 电炉子D. 洗衣机答案：ABCD9. 家庭电路中，下列哪个电器是星形连接（）。
A. 电冰箱B. 电风扇C. 电炉子D. 洗衣机答案：无10. 家庭电路中，下列哪个电器是三角形连接（）。
A. 电冰箱B. 电风扇C. 电炉子D. 洗衣机答案：无二、填空题（每题4分，共20分）11. 家庭电路中的电压是________V。
答案：22012. 家庭电路中的电流是________A。
答案：根据实际情况填写，例如10A13. 家庭电路中的功率是________W。
答案：根据实际情况填写，例如2200W14. 家庭电路中的频率是________Hz。
答案：5015. 家庭电路中的相数是________。
答案：单相三、简答题（每题10分，共40分）16. 家庭电路中，为什么需要使用漏电保护器？答案：漏电保护器的主要作用是在电路发生漏电时，能够及时切断电源，防止触电事故的发生，保障人身安全。
(完整版)家庭电路与用电安全试题(附答案)
家庭电路与用电安全试题 （ 附答案 ）09 烟台） 3．图 1 所示的是小明设计的四盏螺丝口白炽灯的安装图，其中正确的是答案： D（09 泰安） 12．家庭电路中各盏照明灯是 联的；如右上图所示，人们用测电笔辨别火线和零线的两种使用方法中，正确 的是 。
答案：并 甲 （09宁波） 22．如图所示是小科家部分线路连接图。
当小科用测电 笔接触插座的右孔时，氖管发光，可知右孔内的电线与进户线中的 线相连接；当闭合开关 s ，灯 L 在亮的瞬间熄灭，而室内其它用电 器仍正常工作，则灯 L 处电路 （填“开路”或“短路”答案：火开路（09 杭州） 17.如图所示，闭合电键 S 后，发现电灯 L 不亮，且保险丝 没有熔断。
某同学用测电笔测试灯头的两根电线 C,D,发现这两处都能使 测电笔的氖管发光，再用测电笔测试火线 A 和零线 B 时，氖管在测火 线 A 时能发光，在测零线 B 时不发光。
那么可以判定故障是A.火线和零线短路B.电灯 L 短路C.电线 AC 段某处断路 答案： DD.电线 BD 段某处断路09 江苏）如图乙所示，用笔画线代替导线将电灯和开关接到电路中．09 成都）图13所示为家庭电路的一个局部，请将螺口灯泡和按钮开关连人电路。
（09 南昌）. 如图所示, 请你用笔画线代替导线将开关和螺口灯座连入电路中, 使开关能控制灯泡的亮灭. 答案：（09 河南）学生，学生使用的护眼台灯，可以通过调节旋钮改变亮度。
小刚很快知道了它的工作原理。
试用你学过的电学知识，用适当的元件符号，在图中画出台灯工作原理的简单电路，并正确连在火线和零线上。
火线零线答案：火线零线（09 福州市）5．下列做法不．符．合．安全用电的是A．遇到有人触电先切断电源 B ．将洗衣机的金属外壳接地C．及时更换破损的导线 D ．用湿手插拔用电器插头答案：D（09 义乌）13、洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接，如图所示。
物理家庭电路故障的分析问题的专项培优练习题(含答案)附详细答案
一、初中物理家庭电路故障的分析问题1．推理是一种重要的思维方法，下列推理正确的是（）A．碳酸盐与酸反应放出气体，能与酸反应放出气体的物质一定是碳酸盐B．铁在潮湿的空气中容易生锈，所以隔绝氧气和水一定可以防止铁生锈C．物体运动状态改变一定受力的作用，则物体受力的作用运动状态一定改变D．家庭电路中的熔丝熔断，一定是发生了短路【答案】B【解析】【分析】【详解】A．碳酸盐与酸反应放出气体，但能与酸反应放出气体的物质不一定是碳酸盐，也可能是活泼金属等，A错误；B．铁在潮湿的空气中容易生锈，所以隔绝氧气和水一定可以防止铁生锈，B正确；C．力是改变物体运动状态的原因，若物体的运动状态发生改变，则它一定受到力的作用，而物体受力的作用运动状态不一定改变，如物体受平衡力时，其运动状态并不改变，C错误；D．家庭电路中的熔丝熔断，不一定是发生了短路，也可能是用电器总功率过大，D错误。
故选B。
2．如图所示的家庭电路，当闭合开关时，发现电灯不亮。
若原因是图中打“x”的位置发生了断路。
则在开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________（选填“会“或“不会”）发光。
【答案】会【解析】【分析】【详解】如果开关闭合后，灯不亮，经检查，是图中打“x”的位置发生了断路，则A点通过灯泡、开关与火线连通，A点与零线之间断开，即A点也带电，故A点会使氖管发光。
3．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。
将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。
【答案】台灯处短路 灯丝与导线串联，由2Q I Rt =知，I 、t 相同时，灯丝电阻大于导线电阻，所以发热多 【解析】 【分析】 【详解】[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。
(完整版)家庭电路与用电安全试题(附答案)

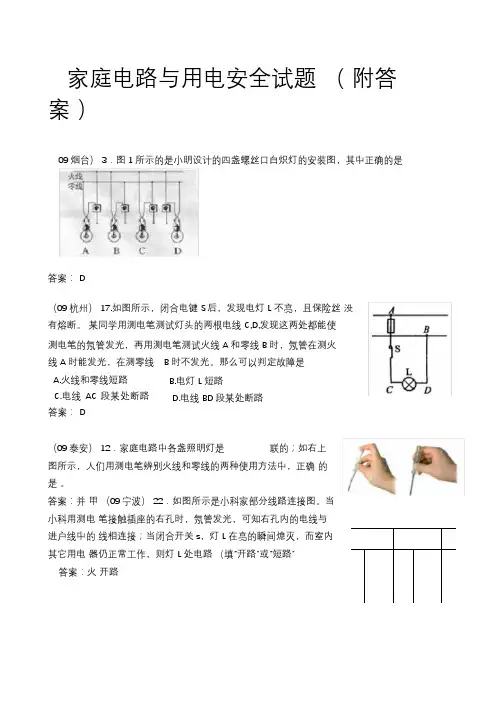

家庭电路与用电安全试题 (附答案) （09烟台）3．图1所示的是小明设计的四盏螺丝口白炽灯的安装图，其中正确的是答案：D（09杭州）17.如图所示，闭合电键S后，发现电灯L不亮，且保险丝没有熔断。
某同学用测电笔测试灯头的两根电线C,D,发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光。
那么可以判定故障是( )A.火线和零线短路B.电灯L短路C.电线AC段某处断路D.电线BD段某处断路答案：D（09泰安）12．家庭电路中各盏照明灯是联的；如右上图所示，人们用测电笔辨别火线和零线的两种使用方法中，正确的是。
答案：并甲（09宁波）22．如图所示是小科家部分线路连接图。
当小科用测电笔接触插座的右孔时，氖管发光，可知右孔内的电线与进户线中的线相连接；当闭合开关s，灯L在亮的瞬间熄灭，而室内其它用电器仍正常工作，则灯L处电路(填“开路”或“短路”)。
答案：火开路（09江苏）如图乙所示，用笔画线代替导线将电灯和开关接到电路中．（09成都）图13所示为家庭电路的一个局部，请将螺口灯泡和按钮开关连人电路。
(09南昌).如图所示,请你用笔画线代替导线将开关和螺口灯座连入电路中,使开关能控制灯泡的亮灭.答案：(09河南)学生，学生使用的护眼台灯，可以通过调节旋钮改变亮度。
小刚很快知道了它的工作原理。
试用你学过的电学知识，用适当的元件符号，在图中画出台灯工作原理的简单电路，并正确连在火线和零线上。
.答案：火线零线火线零线（09福州市）5．下列做法不符合．．．安全用电的是A．遇到有人触电先切断电源 B．将洗衣机的金属外壳接地C．及时更换破损的导线 D．用湿手插拔用电器插头答案：D（09义乌）13、洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接，如图所示。
细心观察可以发现，三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长。
这样的设计主要考虑下列哪一因素A．使插头的造型更美观B．插入插座中可更稳固C．有利于识别火线和零线插脚D．插入插座时，可确保用电器外壳先接地答案：D（09四川绵阳）9．灾后重建，小宇同学家的永久性住房已经建好。
(完整word版)《19.1家庭电路》专题练习题
《19.1家庭电路》专题练习题知识点回顾：1、家庭电路（1）、家庭电路的组成部分： 线、 表、 、 装置、 器、 、 、 。
（2）、家庭电路的连接：各种用电器是 联接入电路的，插座与灯座是 联的，控制各用电器工作的开关与电器是 联的。
（3）、家庭电路的各部分的作用：① 线（火线）和 线：A 、给用户提供家庭电压的线路，分为 线和 线。
火线和零线之间有 V 的电压。
B 、 笔：用途：用来辨别 线和 线使用方法：使用时，手指按住笔卡，用 接触被测的导线（手指千万不能碰到笔尖）。
如果氖管发光，表示接触的是 线；如果氖管不发光，表示接触的是 线。
②电能表：A 、用途：测量用户消耗的 （电功）的仪表。
B 、安装：安装在家庭电路的 路上，原因：这样才能测出全部家用电器消耗的电能。
③总开关（空气开关）：A 、作用：控制整个电路的 ，以便检测电路更换设备。
B 、安装：家庭电路的 路上。
④保险丝：对电路起 作用。
⑤插座：A 、作用： 家用电器，给可移动家用电器供电。
B 、种类：二孔插座、三孔插座C 、安装： 联在家庭电路中，具体接线情况：1接 线 2接 线 3接 线4接用电器的 外壳 5接用电部分的线路把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的外壳与 连接起来，防止了外壳带电引起的触电事故。
⑥漏电保护器如果站在地面上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的“漏电保护器”就会迅速 电流，对人身起 作用。
⑦用电器（电灯）、开关：A 、白炽灯是利用电流的 效应进行工作的。
B 、灯泡的种类：螺丝口 卡口 。
螺丝口灯泡的螺旋接灯头的螺旋套，进而接 线；灯泡尾部的 柱接灯头的弹簧片，再通过开关接 线。
原因：防止维修触电C 、开关和用电器 联，控制用电器，如果开关路用电器会一直工作开关不能3控制，但不会烧干路上的保险丝。
专题练习：一、填空题1、如图是家庭电路的组成示意图.请你完成下列填空题:(1)图中用电器B正常工作时电压是V.(2)人体的安全电压不高于V.(3) 螺口灯的螺旋金属一定要接在线上.(4) 正确捏住测电笔,且使笔尖插入图中插座A的(填“左”或“右”)孔,可以观察到氖管发光.2. 右图所示的两种使用试电笔的方法,正确的是。
