铜铝管耐腐蚀性分析
铜铝管耐腐蚀性分析
到目前为止，空调器的连接管绝大部分都是采用铜管，而在冰箱、汽车空调等制冷领域，则广泛使用铝合金管（以下简称铝管），单从成本上来是说，铝管比铜管要便宜的多，一方面是由于铝的价格比铜便宜，另一方面是由于铝的比重比铜小，只有铜的三分之一。因此，可以考虑将空调器的连接管改为铝管，以降低成本。
但是，现有的家用空调器使用的截止阀均是铜阀，使用铝连接管不可避免的要涉及到铝与铜的连接。大家都知道，铜和铝直接接触，在空气和水份的作用下，会发生电化学腐蚀，尤其是在沿海地区，空气中的水份和盐份含量高，很容易导致铝被腐蚀掉，形成腐蚀坑或穿孔，从而影响连接管性能。因此，要想使用铝连接管，首先要解决电化学腐蚀的问题。
另外，考虑到铝本身的一些特性，还需要对其力学性能、弯曲性能、耐压性能、耐高低温冲击、疲劳性能等进行验证。
本案例重点介绍防腐措施。验证防腐性能采用的是盐雾试验，其试验条件和标准为：“在PH值为6.5-7.2，5%±1%NaCl，温度35±2℃的盐雾箱内放置500小时，观察是否出现腐蚀点。”
2 分析和试验
铜和铝发生腐蚀需要一定的条件，就是要有水和盐份，而水和盐份存在于空气中。因此，防止发生腐蚀主要从这方面入手，将铜与铝的接触面隔开，或者将铜铝接触的部位整体与空气隔开。
通过分析，并且综合了相关外协厂家的建议，我们设计了三种方案：
方案一：采用特制的防锈铝合金螺母替代铜螺母，直接将铝连接管连接在铜螺母上，靠螺母的压紧力将铜铝的接触面紧密的压在一起，排除接触面的空气。此方案如果可行的话，可直接将铝管安装在铜截止阀上，不需要改变现有的生产工艺及安装方式。
试验结果却发现铝管还是被腐蚀。
此方案虽然排除了接触面的空气，但是，阀体和铝管的外表面仍然处于空气中，试验箱的盐溶液会凝结在铝管-螺母-阀体的外表面，形成水桥，将铜铝导通，从而形成原电池反应，将铝腐蚀掉。在空调器的实际使用中，连接管与阀体接触部分经常会有凝结水，同样会导致铝的腐蚀，因此此方案证明是不可行的。同时，实验中，防锈铝合金螺母表面很快成鳞片状并逐层脱落，说明这种防锈铝合金螺母本身的抗腐蚀性能也是不符合要求的。
方案二：将铜截止阀换成铝截止阀，再将铝连接管用铝合金螺母直接连接在铝阀上。铝阀和配管（铜管）的连接采用铆接的方式。这样做的好处是可以使用整根铝连接管，安装施工方便，使用铝阀比铜阀可进一步降低成本。但是由于配管要与铝阀铆接起来，对室外机的生产工艺影响较大；另外，铝阀的性能是否能满足要求？铜管与铝管的铆接是否可靠？铆接处依然存在腐蚀的可能性。因此此方案要经过多方面的验证。
对以上问题分别进行了试验，铝阀的充氟试验泄露量不合格，水压试验中铆接处松脱，盐雾试验后，铆接处铝管被腐蚀。因此，此方案虽然能大幅度降低成本，但是目前部分技术还不成熟，性能不能满足要求，还有待以后改进。 方案三：在铝连接管两端采用铜铝接管（在铝管的两端焊接一段铜管），这样在安装时仍然是铜管与铜阀相接触。此方案的优点在于连接管与阀体的连接可靠；不需要改变现有的外机生产工艺；结合前面的试验及分析，焊接处必须有效保护，隔绝空气，因此在焊接处要进行防腐处理；焊接后的管性能能否满足要求需要验证；由于焊接成本较高，且焊接处要做防腐处理，因此此方案能降低的成本最少。
对焊接的铜铝连接管进行了气密性试验、水压试验、弯曲试验、高低温冲击等试验，试验结果表明其机械性能能够满足空调器的要求。所以此方案重点在于解决防腐蚀问题。
对于焊接处的防腐，考虑了三种方案：
A. 在焊接处喷塑
B. 在焊接处喷漆
C. 在焊接处套热缩管
对三种方案均制作了样品，进行了盐雾试验，试验结果：喷塑的样品没有腐蚀。喷漆的样品全部出现腐蚀。套热缩管的样品被热缩管套住的部位没有腐蚀，但是没有被热缩管套住的地方出现了腐蚀，分析后认为主要是热缩管较短，在管的外面形成了水桥，导致腐蚀，将热缩管加长到一定值，重新试验，则整根连接管没有出现腐蚀。
根据实验，喷塑和套热缩管都是可行的，到底取那种方案呢？从生产加工方面来看，显然是套热缩管比较方便。
至此，我们确定了可行的铝连接管方案。
按照这种方案加工了2000套铜-铝连接管，在工程机上进行了试用，到目前为止已经有接近两年的时间，使用情况正常，还没有出现异常情况报告。
3 总结
将铜连接管改为铝连接管，需要验证的内容相当之多，因此方案设计一定要考虑全面，试验验证一定要充分，否则会导致大批量的市场质量事故。
一种新材料的应用，要有相应的标准来规范，因此我们在试验数据的基础上，参考了“连接管及配管用铜管”标准，制定了“连接管用铜-铝管”标准。
虽然根据项目需要最后确定了采用铜-铝连接管并套热缩管的方案，但是，另外两种方案在成本上有更大的优势，只是某些性能暂时不能满足要求，因此有继续研究的价值。
另外,在使用铝管的时候,它的壁厚设计也要把握好,安装后,铝管的喇叭口会出现拉伸变形现象.整机在制热运行过程中会出现轻微的振动,这样一来,时间长了,铝管的喇叭口处就会断裂
浅析2A12铝合金的耐腐蚀性能

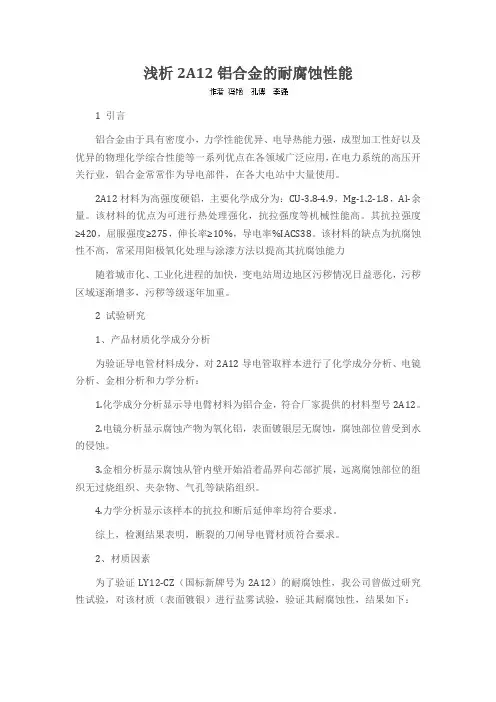

浅析2A12铝合金的耐腐蚀性能
1 引言
铝合金由于具有密度小，力学性能优异、电导热能力强，成型加工性好以及优异的物理化学综合性能等一系列优点在各领域广泛应用，在电力系统的高压开关行业，铝合金常常作为导电部件，在各大电站中大量使用。
2A12材料为高强度硬铝，主要化学成分为：CU-3.8-4.9，Mg-1.2-1.8，Al-余量。该材料的优点为可进行热处理强化，抗拉强度等机械性能高。其抗拉强度≥420，屈服强度≥275，伸长率≥10%，导电率%IACS38。该材料的缺点为抗腐蚀性不高，常采用阳极氧化处理与涂漆方法以提高其抗腐蚀能力
随着城市化、工业化进程的加快，变电站周边地区污秽情况日益恶化，污秽区域逐渐增多，污秽等级逐年加重。
2 试验研究
1、产品材质化学成分分析
为验证导电管材料成分，对2A12导电管取样本进行了化学成分分析、电镜分析、金相分析和力学分析：
1.化学成分分析显示导电臂材料为铝合金，符合厂家提供的材料型号2A12。
2.电镜分析显示腐蚀产物为氧化铝，表面镀银层无腐蚀，腐蚀部位曾受到水的侵蚀。
3.金相分析显示腐蚀从管内壁开始沿着晶界向芯部扩展，远离腐蚀部位的组织无过烧组织、夹杂物、气孔等缺陷组织。
4.力学分析显示该样本的抗拉和断后延伸率均符合要求。
综上，检测结果表明，断裂的刀闸导电臂材质符合要求。
2、材质因素
为了验证LY12-CZ（国标新牌号为2A12）的耐腐蚀性，我公司曾做过研究性试验，对该材质（表面镀银）进行盐雾试验，验证其耐腐蚀性，结果如下： 考核表面轻度失光，出现多处点蚀，且大部分发生在边棱处，点蚀处覆盖层破坏剥落，基材中铜相成红色物析出，同时该处附着有铝、镁等元素腐蚀后形成的透明胶状产物。
由试验可看出，经过六个周期的盐雾试验，LY12-CZ材料会从基体内锈蚀，起皮、剥落。
3 分析
3.1 环境因素
户外高压开关产品是受环境影响较大的产品，气候条件中的湿度、温度、日照量和降水量等都会对长期运行中的产品产生作用。湿度越大，对金属材料的腐蚀越强。温度和日照量主要表现在昼夜温差变化导致的凝露方面的影响，其腐蚀快慢最终仍然与湿度有关。降雨量对腐蚀的影响有双重作用，一方面雨水会冲刷腐蚀生成的保护层加速腐蚀，另一方面雨水也会冲掉腐蚀性介质减缓腐蚀速度。
铜管是如何腐蚀的原理
铜管是如何腐蚀的原理
铜管腐蚀的原理是由于铜与某些物质接触时产生了化学反应，导致铜的表面发生溶解或氧化而受到损害。主要的腐蚀过程如下：
1. 酸性腐蚀：当铜管与酸性环境接触时，铜会与酸发生反应，生成相应的铜盐，并释放出氢气。例如，铜管与酸性水溶液中的硫酸反应生成硫酸铜。
Cu + H2SO4 → CuSO4 + H2↑
2. 碱性腐蚀：当铜管与碱性环境接触时，铜会与氢氧根离子（OH-）发生反应，生成相应的铜氢氧化物。例如，铜管与氢氧化钠溶液反应生成铜氢氧化钠。
Cu + 2NaOH → Cu(OH)2 + 2Na+
3. 氧化腐蚀：铜与氧气反应生成氧化铜（Cu2O）或三氧化二铜（CuO）等氧化物，进而形成铜的氧化层。这个氧化层在一定程度上可以提供一定的保护，但如果腐蚀环境中存在氯离子、溴离子等，会加速铜的腐蚀过程。
2Cu + O2 → 2CuO
腐蚀会导致铜管壁变薄、出现孔洞，影响铜管的正常使用。为了减少铜管的腐蚀，可以采取防腐措施，如使用防腐涂层、选择耐腐蚀性材料等。
铝制品耐腐蚀的原因铝制换热器的耐腐蚀性探讨_刘忠民
1 铝制品耐腐蚀的原因 铝
制换热器的耐腐蚀性探讨
_刘忠民
铝制换热器的耐腐蚀性探讨 刘忠民 蒋金龙 （广东科龙空调器有限公司，528303） 摘要：本文探讨了铝制换热器在家用空调耐腐蚀性方面的问题，通过对铝制换热器腐蚀机理的分析，说明空调企 业通过合理选材、完善工艺、加强检测和生产控制，铝制换热器耐腐蚀性能可以达到与铜换热器相当的水平。 关键词：铝制换热器耐腐蚀性 DiscussonAluminousHeatExchangerforItsCorrosionResistance LiuZhongmin，JiangJinlong （GuangdongKelonAirConditionerCo．Ltd．，528303） Abstract：
2 Thispaperdiscussesthealuminumheatexchangerusedinhouseholdairconditionerinthecor-rosionresistanceproblems，throughthecorrosionmechanismanalysis，explainesthattheenterprisethroughthe reasonableselectionofmaterials，improvetheprocess，strengthenthedetectionandcontrolofproduction，alu-minumheatexchangercorrosionresistancecanbereachedaconsiderablelevelofcopperheatexchanger． Keywords：Aluminousheatexchanger，Corrosionresistance 是导热性能最接近铜的金属材料，因此铝是铜的最佳替代材料。 目前，国内外空调企业都在致力于铝管空调的研发，一些科研单位也在积极研究相关应用技术。 1背景 全球70%～80%的空调由中国生产，中国空 调年产量超过1亿台。据估算，一套分体式空调即每年空调用铜量在50整机用铜量约为5公斤， 万吨以上。随着铜价的持续高企，空调的制造成本大大增加，而空调行业近年来的盈利情况一直较差。因此，寻找新的替代材料成为空调行业发展的必然趋势。 中国是铝资源大国，储存量远远大于铜，铝 铝代铜可以显著降低成的价格也远远低于铜，
冷凝管的分类及使用特点
冷凝管的分类及使用特点
冷凝管是一个常用的传热设备，广泛应用于各个领域的热交换器中。根据不同的材料和结构特点，冷凝管可以分为多种类型。下面将对冷凝管的分类及使用特点进行详细介绍。
根据材料的不同，冷凝管可以分为金属冷凝管和非金属冷凝管两大类。
1.金属冷凝管
金属冷凝管是使用金属材料制成的，主要包括铜管、铝管和不锈钢管等。
-铜管冷凝管：铜管冷凝管具有导热性好、耐腐蚀性强的特点，广泛用于空调、制冷设备、汽车空调等领域。此外，铜管冷凝管还可以按照不同的制作工艺进行分为无缝铜管和焊接铜管两种类型。
-铝管冷凝管：铝管冷凝管具有质轻、耐腐蚀、导热性能好等特点，广泛应用于汽车制冷、空调、制冷设备等领域。与铜管相比，铝管的价格更低，但强度较低，所以在一些要求较高的设备中往往需要采用更高强度的材料。
-不锈钢管冷凝管：不锈钢管冷凝管具有耐高温、耐腐蚀等特点，在一些特殊的工况下使用较为广泛，如化工、石油、医药等领域。
2.非金属冷凝管
非金属冷凝管是使用非金属材料制成的，主要包括塑料管、玻璃管和陶瓷管等。 -塑料管冷凝管：塑料管冷凝管具有轻质、易加工、阻燃等特点，广泛应用于家用电器、汽车制冷、船舶等领域。然而，塑料管的强度较低，耐压性能较差，因此在高压工况下使用较为有限。
-玻璃管冷凝管：玻璃管冷凝管具有不锈、耐高温、耐腐蚀等特点，主要应用于实验室领域。由于其脆弱性较大，玻璃管冷凝管的使用范围相对较窄。
-陶瓷管冷凝管：陶瓷管冷凝管具有高温、耐腐蚀、耐磨损等特点，广泛应用于化工、冶金等领域。然而，陶瓷冷凝管的制造工艺较为复杂，成本较高，需要按照实际需求进行选择。
在使用冷凝管时，需要根据具体的工况要求来选择合适的冷凝管类型。一般来说，金属冷凝管具有导热性能好、耐腐蚀性强的优点，适用于大多数一般工况。而非金属冷凝管则具有更高的耐高温、耐腐蚀等特点，适用于一些特殊工况。此外，在选择冷凝管时还需要考虑到成本、制造工艺等因素。
空调制冷铜管“铜铝渗蚀”开裂失效分析

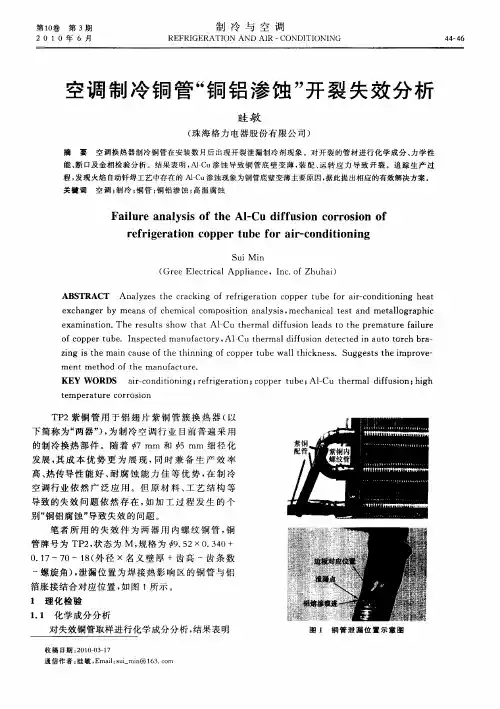

第１０卷第３期 ２ ０ １ ０年６月 制冷与空调
ＲＥＦＲＩＧＥＲＡＴ１０Ｎ ＡＮＤ ＡＩＲ—Ｃ０ＮＤＩＴ１０ＮＩＮＧ ４４—４６
空调制冷铜管“铜铝渗蚀＂开裂失效分析
眭敏
（珠海格力电器股份有限公司）
摘 要 空调换热器制冷铜管在安装数月后出现开裂泄漏制冷剂现象。对开裂的管材进行化学成分、力学性 能、断口及金相检验分析。结果表明，Ａｌ Ｃｕ渗蚀导致铜管底壁变薄，装配、运转应力导致开裂。追踪生产过 程，发现火焰自动钎焊工艺中存在的Ａ１ Ｃｕ渗蚀现象为铜管底壁变薄主要原因，据此提出相应的有效解决方案。 关键词空调；制冷；铜管；铜铝渗蚀；高温腐蚀
Ｆａｉｌｕｒｅ ａｎａｌｙｓｉｓ ｏｆ ｔｈｅ Ａｌ－Ｃｕ ｄｉｆｆｕｓｉｏｎ ｃｏｒｒｏｓｉｏｎ ｏｆ
ｒｅｆｒｉｇｅｒａｔｉｏｎ ｃｏｐｐｅｒ ｔｕｂｅ ｆｏｒ ａｉｒ—ｃｏｎｄｉｔｉｏｎｉｎｇ
Ｓｕｉ Ｍｉ“
（Ｇｒｅｅ Ｅｌｅｃｔｒｉｃａｌ Ａｐｐｌｉａｎｃｅ，Ｉｎｃ．ｏｆ Ｚｈｕｈａｉ）
ＡＢＳＴＲＡＣＴ Ａｎａｌｙｚｅｓ ｔｈｅ ｃｒａｃｋｉｎｇ ｏｆ ｒｅｆｒｉｇｅｒａｔｉｏｎ ｃｏｐｐｅｒ ｔｕｂｅ ｆｏｒ ａｉｒ—ｃｏｎｄｉｔｉｏｎｉｎｇ ｈｅａｔ
ｅｘｃｈａｎｇｅｒ ｂｙ ｍｅａｎｓ ｏｆ ｃｈｅｍｉｃａｌ ｃｏｍｐｏｓｉｔｉｏｎ ａｎａｌｙｓｉｓ，ｍｅｃｈａｎｉｃａｌ ｔｅｓｔ ａｎｄ ｍｅｔａｌｌｏｇｒａｐｈｉｃ
ｅｘａｍｉｎａｔｉｏｎ．Ｔｈｅ ｒｅｓｕｌｔｓ ｓｈｏｗ ｔｈａｔ Ａ１一Ｃｕ ｔｈｅｒｍａｌ ｄｉｆｆｕｓｉｏｎ ｌｅａｄｓ ｔｏ ｔｈｅ ｐｒｅｍａｔｕｒｅ ｆａｉｌｕｒｅ
ｏｆ ｃｏｐｐｅｒ ｔｕｂｅ．Ｉｎｓｐｅｃｔｅｄ ｍａｎｕｆａｃｔｏｒｙ，Ａ１ Ｃｕ ｔｈｅｒｍａｌ ｄｉｆｆｕｓｉｏｎ ｄｅｔｅｃｔｅｄ ｉｎ ａｕｔｏ ｔｏｒｃｈ ｂｒａ—
ｚｉｎｇ ｉｓ ｔｈｅ ｍａｉｎ ｃａｕｓｅ ｏｆ ｔｈｅ ｔｈｉｎｎｉｎｇ ｏｆ ｃｏｐｐｅｒ ｔｕｂｅ ｗａｌｌ ｔｈｉｃｋｎｅｓｓ．Ｓｕｇｇｅｓｔｓ ｔｈｅ ｉｍｐｒｏｖｅ—
铜材料的电化学腐蚀机理分析与优化

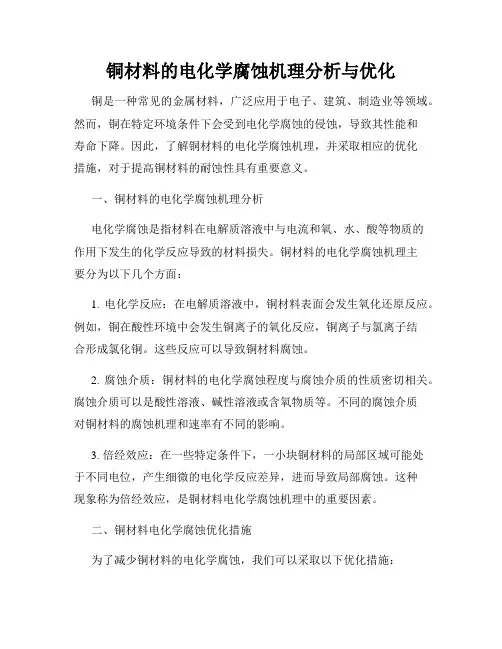

铜材料的电化学腐蚀机理分析与优化
铜是一种常见的金属材料，广泛应用于电子、建筑、制造业等领域。然而，铜在特定环境条件下会受到电化学腐蚀的侵蚀，导致其性能和寿命下降。因此，了解铜材料的电化学腐蚀机理，并采取相应的优化措施，对于提高铜材料的耐蚀性具有重要意义。
一、铜材料的电化学腐蚀机理分析
电化学腐蚀是指材料在电解质溶液中与电流和氧、水、酸等物质的作用下发生的化学反应导致的材料损失。铜材料的电化学腐蚀机理主要分为以下几个方面：
1. 电化学反应：在电解质溶液中，铜材料表面会发生氧化还原反应。例如，铜在酸性环境中会发生铜离子的氧化反应，铜离子与氯离子结合形成氯化铜。这些反应可以导致铜材料腐蚀。
2. 腐蚀介质：铜材料的电化学腐蚀程度与腐蚀介质的性质密切相关。腐蚀介质可以是酸性溶液、碱性溶液或含氧物质等。不同的腐蚀介质对铜材料的腐蚀机理和速率有不同的影响。
3. 倍经效应：在一些特定条件下，一小块铜材料的局部区域可能处于不同电位，产生细微的电化学反应差异，进而导致局部腐蚀。这种现象称为倍经效应，是铜材料电化学腐蚀机理中的重要因素。
二、铜材料电化学腐蚀优化措施
为了减少铜材料的电化学腐蚀，我们可以采取以下优化措施： 1. 表面处理：通过采用化学或物理方法对铜材料表面进行处理，形成一层保护膜，降低铜材料与腐蚀介质接触的机会。常用的表面处理方法包括氧化、镀膜等。
2. 阴极保护：将铜材料作为整个电化学体系中的阴极，使其处于负电位，阻止腐蚀反应的进行。这可以通过外加电流、使用阴极保护剂等方式实现。
3. 合金化：将铜与其他抗腐蚀性材料进行合金化，提高材料的耐腐蚀性能。例如，将铜与锌合金化可制备黄铜，其抗腐蚀性能优于纯铜。
4. 涂层保护：在铜材料表面涂覆一层抗腐蚀性涂层，防止腐蚀介质直接接触铜材料。常用的涂层材料有聚合物、陶瓷等。涂层的选择应根据具体应用环境和使用要求进行。
5. 环境控制：调整使用环境，例如控制温度、湿度、酸碱度等参数，以减少铜材料与腐蚀介质的接触和反应。这可以通过改善工作条件、加强通风换气等措施来实现。
铜片和铝片有什么区别？
铜片和铝片有什么区别？
铜片和铝片是常用的金属制品，在许多领域都有广泛的应用。虽然它们在外观上或许相似，但是在物理特性、化学性质和用途等方面存在一些明显的区别。在本篇科普文章中，我们将介绍铜片和铝片的区别，并解释其在工程和日常生活中的应用。
一、物理特性：
1. 密度：铜片的密度较高，通常为8.96克/立方厘米，而铝片的密度较低，约为2.7克/立方厘米。这意味着在相同体积下，铜片的重量要比铝片更大。
2. 强度：铝片的强度较高，具有较好的强度-重量比。相比之下，铜片虽然比铝片更加坚固，但其密度较高，导致其强度-重量比较低。
二、化学性质：
1. 耐腐蚀性：铜片在大多数情况下具有良好的耐腐蚀性，可以抵御大气、水和一些化学物质的侵蚀。而铝片则易于与空气中的氧气反应生成氧化铝膜，从而具有一定的抗腐蚀性。
2. 导电性：铜片是一种优良的导电金属，电导率非常高。相比之下，铝片的导电性稍逊一筹，但仍远高于许多其他金属。
三、应用领域：
1. 建筑工程：由于铝片的轻质和良好的抗腐蚀性，它常用于建筑外墙的装饰和隔热材料的制作。铜片则常用于建筑的屋面、墙板以及一些雕塑和装饰部件。
2. 电子工业：铜片的高导电性使其成为电子元器件、导线和电路板的重要材料。而铝片则常用于散热器、外壳等需要优良散热性能的电子部件。
3. 厨房用具：由于铝片具有优良的导热性，铝制烹饪锅具受到许多人的青睐。铜片锅具则因为其均匀加热和优雅外观而备受推崇。
综上所述，铜片和铝片在物理特性、化学性质和应用领域方面存在显著差异。了解这些差异有助于我们在选择材料时做出合理的判断，并在具体应用中发挥其优势。无论是在建筑工程、电子工业还是日常生活中，铜片和铝片都具备独特的应用价值。
铜片可以耐腐蚀吗？
铜片可以耐腐蚀吗？
铜片作为一种常见的金属材料，备受大家关注。在工业和日常生活中，铜片被广泛应用于制造、建筑等领域。然而，很多人会疑惑铜片是否能够耐腐蚀，下面我们就来详细介绍一下铜片的耐腐蚀性能。
一、铜片的耐腐蚀性能
1. 化学性质
铜是一种活泼的金属元素，具有优异的导电性和导热性。在大气中，铜片表面会形成一层致密的氧化膜，这层氧化膜能够有效地阻止氧和水分的进一步侵蚀，并起到一定的防腐作用。而在酸碱性环境中，铜片也具有出色的耐蚀性，能够抵御一些强酸、强碱侵蚀的能力。
2. 物理性质
铜片的物理性质也是其耐腐蚀性能的重要因素之一。铜具有良好的韧性和延展性，良好的抗震性能，这使得铜片在遭受外力冲击或变形时，能够迅速恢复原状，不易受到损坏，从而提高了其对腐蚀物的抵御能力。
二、铜片的耐腐蚀的应用领域
1. 电子产业
铜片在电子产业中广泛应用，例如电路板、导电线等。铜片在电路板中作为导电层，具有优异的导电性能，能够稳定传输电流并抵御腐蚀等不良因素的侵蚀。
2. 建筑领域
铜片作为一种装饰材料，被广泛应用于建筑领域，例如屋顶、立面装饰、雕塑等。铜片具有对大气中的氧化物有阻隔作用的特点，能够有效地延长建筑物的使用寿命，并保持良好的外观。
三、铜片的保养与维护
1. 清洁铜片
铜片应定期清洁，以保持其光亮的表面。可以使用干净柔软的棉布轻轻擦拭，避免使用细砂纸等物品，以免划伤铜片表面。
2. 防止腐蚀
铜片在使用过程中，应避免长时间接触潮湿环境和一些含有腐蚀性物质的介质，避免腐蚀的发生。如果铜片表面出现氧化，可以使用专门的铜片清洁剂进行清洗和保养，恢复其光亮的表面。
3. 定期维护
为了延长铜片的使用寿命，可以定期对铜片进行维护，包括检查和修复。如果发现铜片表面有磨损、划伤或者锈蚀现象，可以及时进行修复和防护。
总结：
铜片作为一种金属材料，具有出色的导电性、导热性和耐腐蚀性能，广泛应用于各个领域。通过正确的保养和维护，可以延长铜片的使用寿命，保持其美观和耐腐蚀性能。我们要正确使用和保养铜片，发挥其优异的性能，为我们的生活和工作带来便利。
探讨空调散热器铜管焊电化学腐蚀的研究分析
探讨空调散热器铜管焊电化学腐蚀的研究分析
摘要：空调用铝箔、涂层铝箔加工散热器在特殊的条件下，受环境因素影响会出现的腐蚀情况，文章分析了发生腐蚀失效的原因、并提出了解决腐蚀的措施。
关键词：空调；散热器；腐蚀与防护
引言
空调作为一种家用电器，使用已经日趋广泛，并且已经朝着小型化，高能效的方向发展。同时随着技术的进步，其使用寿命逐渐延长，常规寿命都在10年以上，但在一些特殊情况下，受环境因素影响，空调室外机的核心部件―散热器会发生腐蚀问题，导致空调失效。本文根据现场的生产经验，对发生腐蚀的原因与机理进行阐述与说明。
一、原因分析
1.1 腐蚀机理
铝箔处在大气环境、水环境两种主要环境因素中时，会产生大气腐蚀与水腐蚀两种腐蚀，其具有如下特点：
大气腐蚀主要分为田园、工业、海洋等不同气氛，不同大气环境腐蚀速度不同。空气的相对湿度对铝的大气腐蚀有较大影响，一般在相对湿度（RH）≤65%，大气腐蚀铝不会出现大气腐蚀，若RH>65%，铝箔表面会吸附0.001～0.01 um的水膜，则会出现明显的大气腐蚀空气湿度越大，铝箔吸附的水膜越厚，因此：铝箔产生大气腐蚀的实质上水膜下的大气腐蚀。水腐蚀铝合金在水环境下，一旦发生腐蚀，则是点腐蚀。淡水、软水对铝的腐蚀小。铝箔在表面湿膜状况下，实际形成局部电化学反应的结果。综上腐蚀实质均是铝箔处在水膜下的，逐步出现的大气腐蚀。在腐蚀环境下，随时间累积，表面涂层及氧化皮膜逐步失效，铝合金失去电子后被氧化成氢氧化铝、氧化铝，反应式如下：
Al-3e-=Al3+ O2+2H2O+4e=4OH- Al3++3OH-=Al（OH）3
2Al（OH）3=3H2O↑+Al2O3
1.2 原因确认
①发生腐蚀的散热器在加工过程中出现，经过水检，水检风干后交叉叠放储存，放置一天之后出现，观察图片可知腐蚀发生位置即在叠放位置，呈方块状，而其他地方，并未出现腐蚀。故而主要原因在于铝箔翅片风干不彻底，叠放位置相对封闭，不通风，上下之间、翅片表面残留水分，构成腐蚀环境，产生腐蚀。具体验证：
c1220t铜管标准
c1220t铜管标准
C1220T铜管标准
简介
• C1220T铜管是一种常用的金属材料，具有优良的导热性能和耐腐蚀性能。
• 本文将介绍C1220T铜管的主要特点、规格和应用领域。
特点
• 导热性能好： C1220T铜管具有优异的导热性能，可广泛应用于热交换器、冷凝器等领域。
• 耐腐蚀性好： C1220T铜管对多种腐蚀介质具有良好的耐蚀性，适用于化工、海洋工程等领域。
• 易加工性： C1220T铜管易于加工成各种形状和尺寸的产品，便于制造行业的使用。
• 保持原始状态： C1220T铜管在长期使用过程中能够保持其原始的物理和化学性质，稳定可靠。
规格
• 外径范围： 2mm-60mm，可根据客户需求定制其他尺寸。
• 壁厚范围： ，可根据客户需求定制其他厚度。 • 标准长度： 20m，也可根据客户需求定制其他长度。
应用领域
• 热交换器： C1220T铜管在热交换器中用于传递热量，广泛应用于空调、供暖系统等。
• 冷凝器： C1220T铜管在冷凝器中起到冷却的作用，常见于制冷设备、汽车空调等。
• 化工： C1220T铜管耐腐蚀性好，适用于化工管道、储罐等设备。
• 海洋工程： C1220T铜管对海水的耐蚀性好，被用于制造海洋工程设备和船舶部件。
以上是关于C1220T铜管标准的简要介绍，对于该材料的了解有助于选择适合的材料应用于不同的场景。
