液压传动实验报告
《液压传动》课程实验指导书流体传动与控制研究所流体传动与控制实验室一、实验目的1．熟悉齿轮泵、叶片泵、柱塞泵等。
2．弄清齿轮泵、叶片泵、柱塞泵的内部结构及工作原理。
二、实验内容：齿轮泵、叶片泵、柱塞泵的拆装。
三、实验思考题1．容积式泵工作的必要条件(泵工作三要素)是什么？2．什么是齿轮泵、叶片泵、柱塞泵的困油现象？在结构上是如何解决的？实验报告要求1．叙述齿轮泵的结构及工作原理。
2．叙述叶片泵的结构及工作原理。
3．叙述柱塞泵的结构及工作原理。
一、实验目的1．熟悉换向阀、压力阀、调速阀等。
2．弄清三位四通电磁换向阀、先导式YF型溢流阀、调速阀的结构及工作原理。
二、实验内容1．单向阀的拆装2．换向阀的拆装3．溢流阀的拆装4．减压阀的拆装5．顺序阀的拆装6．节流阀的拆装7．调速阀的拆装三、实验思考题1．对单向阀性能有那些要求？2．对电磁换向阀性能有那些要求？3．溢流阀有那些用途？4．先导式溢流阀在工作中阀芯阻尼孔堵塞，会出现什么现象？四、实验报告要求1．叙述三位四通电磁换向阀的结构及工作原理。
2．叙述先导式YF型溢流阀的结构及工作原理。
3．叙述调速阀的结构及工作原理。
实验三、液压泵容积效率实验一、实验目的了解液压泵的主要性能，熟悉实验设备和实验方法，测绘液压泵的性能曲线，掌握液压泵的工作特性。
二、实验器材YZ-01（YZ-02）型液压传动综合教学实验台。
1台 泵站 1台 节流阀 1个 流量传感器 1个 溢流阀 1个 油管、压力表 若干 三、实验内容及原理1. 液压泵的流量——压力特性测定液压泵在不同工作压力下的实际输出流量，得出流量——压力特性曲线()p f q q =。
实验原理见图一。
实验中，压力由压力表4直接读出，各种压力时的流量由流量计7直接读出。
实验中可使溢流阀5作为安全阀使用，调节其压力值为5MPa ，用节流阀6调节泵出口工作压力的大小，由流量计测得液压泵在不同压力下的实际输出流量。
给定不同的出口压力，测出对应的输出流量，即可得出该泵的()p f q q =。
2. 液压泵的容积效率——压力特性测定液压泵在不同工作压力下，它的容积效率——压力的变化特性()p f V V =η。
因为：()0)()()(q q q q V 空载流量输出流量理论流量输出流量理==η 所以：理q qV =η 由于：)(p f q q = 则：)()(p f q p f V q V ==理η 式中：理论流量理q ：液压系统中，通常是以泵的空载流量来代替理论流量（或者nv =理q ，n 为空载转速，v 为泵的排量）。
实际流量q：不同工作压力下泵的实际输出流量。
四、实验装置液压系统原理图（见图一）1—吸油滤网；2—电机；3—被试泵；4—压力表；5—溢流阀；6—节流阀；7—流量计图一 泵性能实验原理图五、实验步骤1．首先了解和熟悉实验台液压系统的工作原理及各元件的作用，明确注意事项。
2．检查油路连接是否牢靠。
3. 按以下步骤调节及实验。
将溢流阀5开至最大，关闭节流阀6,启动液压泵3，通过溢流阀5调整液压泵的压力至5MPa ，作为安全阀使用。
将节流阀6开至最大，测出泵的空载流量，即：泵的理论流量理q 。
通过逐级关闭节流阀6对液压泵进行加载，测出不同负载压力下的相关数据。
包括：液压泵的压力p 、泵的输出流量q 、泵的输入转速n （参数）。
压力p ： 通过压力表4读出，数据计入表一。
输出流量q ： 通过流量计7读出，数据计入表一。
转速n ： 通过台面上转速表直接读出，数据计入表一（参考数据）。
4 . 实验完成后，打开溢流阀，停止电机。
六、整理实验所测数据p 、q 、n ，计算出各负载压力下对应的性能参数。
七、实验报告1、绘出液压系统原理图。
表一2、根据表一数据画出液压泵的流量-压力特性与容积效率—压力特性曲线图。
实验四、溢流阀压力-流量特性实验一、实验目的通过实验，进一步理解溢流阀的静态特性及其性能，掌握溢流阀的静态特性的测试原理和测试方法，掌握静态特性指标的内容及意义。
二、实验器材YZ-01（或YZ-02）型液压传动综合教学实验台。
1台液压泵站 1台先导式溢流阀 1个直动式溢流阀 1个二位二通电磁阀 1个流量传感器 1个油管、压力表若干三、实验装置液压系统原理图（见图二）1—直动式溢流阀；2—先导式溢流阀；3—液压泵；4、5—压力表；6—流量计；7—两位三通电磁换向阀图二溢流阀性能试验原理图四、实验内容及步骤1. 调压范围的测定溢流阀的调定压力是由弹簧的压紧力决定的，改变弹簧的压缩量就可以改变溢流阀的调定压力。
具体步骤：如图二所示，把溢流阀1完全打开，将被试阀2关闭。
启动油泵3，运行1分钟后，调节溢流阀1，使泵出口压力升至5MPa，然后将被试阀2完全打开，使油泵3的压力降至最低值。
随后调节被试阀2的手柄，从全开至全闭，再从全闭至全开，观察压力表4、5的变化是否平稳，并观察调节所得的稳定压力的变化范围（即最高调定压力和最低调定压力差值）是否符合规定的调节范围。
2.先导式溢流阀的启闭特性溢流阀的启闭特性是指溢流阀控制的压力和溢流流量之间的变化特性，包括开启特性和闭合特性两个特性。
启闭过程：关闭溢流阀1，将被试阀2调定在所需压力值（如4MPa），打开溢流阀1，使通过被试阀2的流量为零。
调整直动式溢流阀1使被试先导式溢流阀2入口压力升高。
当流量计6稍有流量显示时，开始针对被试阀2每一个调节增大的入口压力值，记录通过流量6对应的流量，数据记入表中。
开启实验完成后，再调整直动式溢流阀1，使其压力逐级降低，针对被试阀2每一个调节减小的入口压力值，对应记录通过流量计6的流量，即得到被试阀闭合时的实验数据，数据计入表中。
五、思考题1. 说明实验中溢流阀1、2各自的作用，若把实验中阀1用普通节流阀或调速阀取代，实验是否仍能完成？为什么？溢流阀启闭性能实验数据表六、实验报告要求：1、画出实验系统原理图，根据实验所测数据，绘出被试溢流阀启闭特性图。
实验五、压力控制顺序动作回路实验一、实验目的1、了解压力控制阀的特点；2、掌握顺序阀的工作原理、职能符号及其运用；3、会用单向顺序阀调压，实现两个缸的顺序动作。
二、实验器材液压传动综合教学实验台 1台换向阀（阀芯机能“O”） 1个顺序阀 2个液压缸 2个接近开关及其支架 2个溢流阀 1个四通油路过渡底板 3个压力表（量程：10MPa） 1个油泵 1台流量传感器 1只油管若干三、实验原理图图三顺序动作回路实验图四、实验步骤1.根据试验内容，设计实验所需的回路，所设计的回路必须经过认真检查，确保正确无误；2.按照检查无误的回路要求，选择所需的液压元件，并且检查其性能的完好性；3.将检验好的液压元件安装在插件板的适当位置，通过快速接头和软管按照回路要求，把各个元件连接起来（包括压力表）。
（注：并联油路可用多孔油路板）；4.将电磁阀及行程开关与控制线连接；5.按照回路图，确认安装连接正确后，旋松泵出口自行安装的溢流阀。
经过检查确认正确无误后，再启动油泵，按要求调压。
不经检查6.开机，一切后果由本人负责；7.系统溢流阀做安全阀使用，不得随意调整；8.根据回路要求，调节顺序阀，使液压油缸左右运动速度适中；9.实验完毕后，应先旋松溢流阀手柄，然后停止油泵工作。
经确认回路中压力为零后，取下连接油管和元件，归类放入规定地方。
五、实验报告要求：1、绘出单项顺序阀的实验系统图，并说明工作原理。
实验六油缸往复自动换向回路一、实验目的熟悉用行程开关和电磁换向阀控制的油缸往复自动换向回路的工作原理。
二、实验内容用液压油泵、油缸及电磁换向阀等液压元件组成往复换向回路，操作用行程开关与电磁换向阀控制的往复运动液压回路。
三、实验方法及步骤1.按图4所示用电磁换向阀、油缸、行程开关等元件组成液压基本回路2.空载启动液压油泵，运行1分钟，系统压力调0.5 MPa3.按下油缸自动控制开关，电磁换向阀电磁开关通电。
油缸自动往返工作。
四、实验报告内容1、绘出行程开关控制的油缸往复自动换向回路图。
2、叙述回路工作原理。
图4实验七、节流调速回路实验一、实验目的理解节流调速回路的工作原理。
二、实验器材液压传动综合教学实验台 1台换向阀（阀芯机能“O”） 1个调速阀 1个液压缸 1个溢流阀 1个压力表 1个油泵 1个油管若干三、实验原理图图五节流调速回路实验四、实验内容、方法及步骤1、用节流阀、换向阀、油缸等液压元件组成如图所示基本回路2、空载启动液压油泵，运行1分钟，系统压力调5Mpa3、使三位四通电磁阀电磁铁1Y A通电，调节调速阀的开口度观察液压油缸运动速度4、使三位四通电磁阀电磁铁2Y A通电，调节调速阀的开口度观察液压油缸运动速度5、调定调速阀的开口度，分别使三位四通电磁阀电磁铁1Y A、2YA通电，观察液压油缸运动速度三、实验报告要求1、绘制节流调速基本回路2、写出实验体会。
液压气动实验报告
实验分析
HSGL型单杆双作用活塞缸是一种工程实践中较为常见的双作用活塞缸。图1所示为HSGL型单杆双作用活塞缸的三维装配图，结合图1所示的HSGL型单杆双作用活塞缸的装配图分析其结构组成及工作原理。
图1 HSGL型单杆双作用活塞缸的三维装配图
（4）泵与吸排管系接妥。
实验总结
1.齿轮泵的拆装注意事项：
（1）掌握齿轮泵的工作原理和结构后再实施拆装。拆装时对应图纸拆卸。
（2）尽可能地将拆装下来的零件按拆装顺序摆放，以防弄乱和丢失。
2.实验室实验中齿轮泵拆装不同于虚拟实验的地方如下：
（1）实际拆装中要注意液压元件的防止污染。液压元件一旦被污染，将会带来一系列故障隐患。零件污染后，应用煤油清洗或绸子擦拭，切勿用棉纱擦拭。
实验总结
在实验过程中，注意结合缸体组件（缸筒、端盖等）、活塞组件（活塞、活塞杆等）、密封装置、缓冲装置和排气装置五部分的结构来分析液压缸的工作原理，并重点注意观察缓冲装置和排气装置的位置和原理。
在实验报告中对以下问题进行分析：
1．液压缸的基本组成包括哪些组件？
2．缓冲装置的作用是什么？
齿轮泵的拆装实验
你可以根据下列步骤学习本实验，也可以下载实验要求进行学习。
实验描述
通过齿轮泵结构拆装实验，了解外啮合齿轮泵的结构，增强对液压元件的感性认识，并培养学生的计算机操作能力，建立空间的概念。
实验目标
（1）正确选取拆装工具；
（2）齿轮泵主要零件分析；
（3）掌握齿轮泵的拆卸步骤；
（4）掌握齿轮泵的组装步骤。
实验分析
四、实验数据
1、调节溢流阀时、可看到压力表指针能在0~0.4Mpa上波动。
液压传动试验指导书
实验一液压泵性能测定§1 实验目的了解液压泵的性能，学会小功率液压泵性能的测定方法。
§2 实验内容及方法液压泵的主要性能有: 额定压力、额定流量、容积效率、机械效率、总效率、压力振摆值、振动、噪声、温升、寿命等。
常用单级定量叶片液压泵的各项技术性能指标见下表（摘自JB2146—77）本次实验主要测定液压泵的效率。
图1-1就是液压泵性能的测定回路，回路中18号液压元件是一个定量叶片泵，它就是本次实验要测定的液压元件，其额定压力为6.3MPa。
回路中11号液压元件是一个先导式溢流阀，在本次实验中，它作为一个安全阀使用。
也就是在正常实验中它不能溢流，只有当误操作，系统过载的时候，它才打开，起保护作用。
油泵排出的油液，全部通过10号液压元件节流阀，然后通过流量计，回油箱。
液压泵由原动机输入机械能，将机械能转换成液压能输出，并通过液压控制回路，驱动执行机构动作。
由于泵内有摩擦损失和容积损失，所以泵的输出功率必定小于输入功率。
泵的总效率等于容积效率乘以机械效率。
其计算公式为：v m ηηη=⋅。
本实验的任务就是测出泵的这三个效率系数。
下面我们就来进行具体分析： 容积效率液压泵因内泄漏将造成流量的损失，油液粘度愈低，压力愈高，漏损就愈大。
其损失的大小情况，通常用容积效率来衡量。
容积效率ηv 等于泵的实际流量与理论流量的比，即qv q tη=。
实际流量，是泵在某一工况下，单位时间内排出油液的体积，即vq t ∆=∆。
△v 由椭圆齿轮流量计测定，△t 用秒表测定。
泵的理论流量q t ，是指泵在没有泄漏的情况下，单位时间内排出油液的体积。
其数值并不是按泵设计的几何参数和运动参数计算得。
通常是用泵的空载流量作为理论流q t 。
即以泵在额定转速下，出油口压力p=0时的实际流量q 作为理论流q t 。
总效率泵的总效率η，还可以表达成PP i η=。
即泵的总效率η等于泵的输出功率P 与输入功率P i 之比。

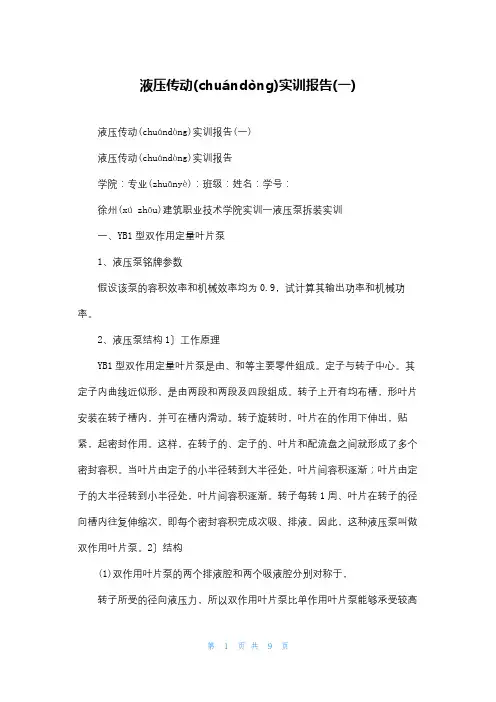

液压传动实训报告(一)
液压传动(chuándòng)实训报告(一)液压传动(chuándòng)实训报告(一)液压传动(chuándòng)实训报告学院：专业(zhuānyè)：班级：姓名：学号：徐州(xú zhōu)建筑职业技术学院实训一液压泵拆装实训一、YB1型双作用定量叶片泵1、液压泵铭牌参数假设该泵的容积效率和机械效率均为0.9，试计算其输出功率和机械功率。
2、液压泵结构1〕工作原理YB1型双作用定量叶片泵是由、和等主要零件组成。
定子与转子中心。
其定子内曲线近似形，是由两段和两段及四段组成。
转子上开有均布槽，形叶片安装在转子槽内，并可在槽内滑动。
转子旋转时，叶片在的作用下伸出，贴紧，起密封作用。
这样，在转子的、定子的、叶片和配流盘之间就形成了多个密封容积。
当叶片由定子的小半径转到大半径处，叶片间容积逐渐；叶片由定子的大半径转到小半径处，叶片间容积逐渐。
转子每转1周、叶片在转子的径向槽内往复伸缩次，即每个密封容积完成次吸、排液。
因此，这种液压泵叫做双作用叶片泵。
2〕结构(1)双作用叶片泵的两个排液腔和两个吸液腔分别对称于，转子所受的径向液压力，所以双作用叶片泵比单作用叶片泵能够承受较高的工作压力。
(2)双作用叶片泵〔能，不能〕用改变偏心距的方法来改变其流量。
(3)在双作用叶片泵内，叶片槽一般径向布置，而是沿转子旋转一个角度，通常倾斜角θ=，这是为了。
叶片数为。
(4)转子上叶片底部环行槽及通孔的作用是。
(5)前后配流盘上配油窗口端部三角尖槽的作用是，后配油盘上与排油口相通的两个小通孔作用是。
叶片底部环行槽的作用是。
前配油盘上与叶片底部对应的环行槽的作用是。
(6)根据定子内曲线的结构特点，为防止吸、排液沟通并消除困油现象，大半径圆弧段的中心角应相邻叶片的夹角。
(7)长定位螺钉的作用是。
3、YB1型双作用定量叶片泵的特点及应用二、YB某型单作用定量叶片泵1、液压泵铭牌参数2、液压泵结构1〕工作原理单作用叶片泵由、和等主要零件组成。

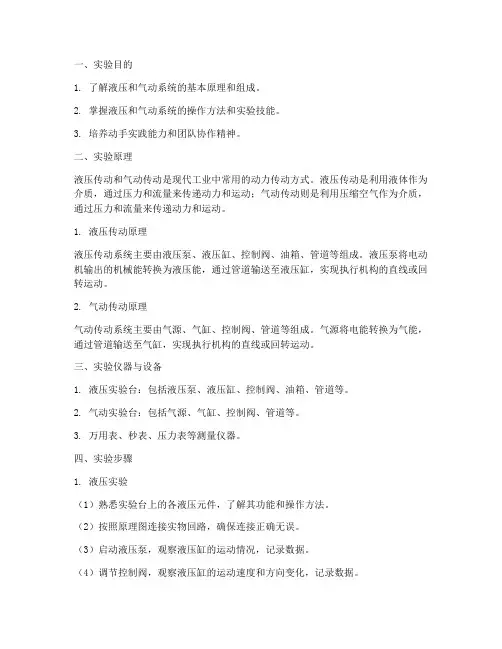

液压气动实训实验报告
一、实验目的1. 了解液压和气动系统的基本原理和组成。
2. 掌握液压和气动系统的操作方法和实验技能。
3. 培养动手实践能力和团队协作精神。
二、实验原理液压传动和气动传动是现代工业中常用的动力传动方式。
液压传动是利用液体作为介质，通过压力和流量来传递动力和运动；气动传动则是利用压缩空气作为介质，通过压力和流量来传递动力和运动。
1. 液压传动原理液压传动系统主要由液压泵、液压缸、控制阀、油箱、管道等组成。
液压泵将电动机输出的机械能转换为液压能，通过管道输送至液压缸，实现执行机构的直线或回转运动。
2. 气动传动原理气动传动系统主要由气源、气缸、控制阀、管道等组成。
气源将电能转换为气能，通过管道输送至气缸，实现执行机构的直线或回转运动。
三、实验仪器与设备1. 液压实验台：包括液压泵、液压缸、控制阀、油箱、管道等。
2. 气动实验台：包括气源、气缸、控制阀、管道等。
3. 万用表、秒表、压力表等测量仪器。
四、实验步骤1. 液压实验（1）熟悉实验台上的各液压元件，了解其功能和操作方法。
（2）按照原理图连接实物回路，确保连接正确无误。
（3）启动液压泵，观察液压缸的运动情况，记录数据。
（4）调节控制阀，观察液压缸的运动速度和方向变化，记录数据。
（5）关闭液压泵，拆卸实验回路，整理实验器材。
2. 气动实验（1）熟悉实验台上的各气动元件，了解其功能和操作方法。
（2）按照原理图连接实物回路，确保连接正确无误。
（3）启动气源，观察气缸的运动情况，记录数据。
（4）调节控制阀，观察气缸的运动速度和方向变化，记录数据。
（5）关闭气源，拆卸实验回路，整理实验器材。
五、实验数据与分析1. 液压实验（1）液压泵转速：500r/min（2）液压缸运动速度：v1=0.5m/s，v2=1.0m/s（3）液压缸运动方向：正向、反向2. 气动实验（1）气源压力：0.6MPa（2）气缸运动速度：v1=0.3m/s，v2=0.6m/s（3）气缸运动方向：正向、反向通过实验数据可以看出，液压传动和气动传动都能实现执行机构的直线或回转运动。

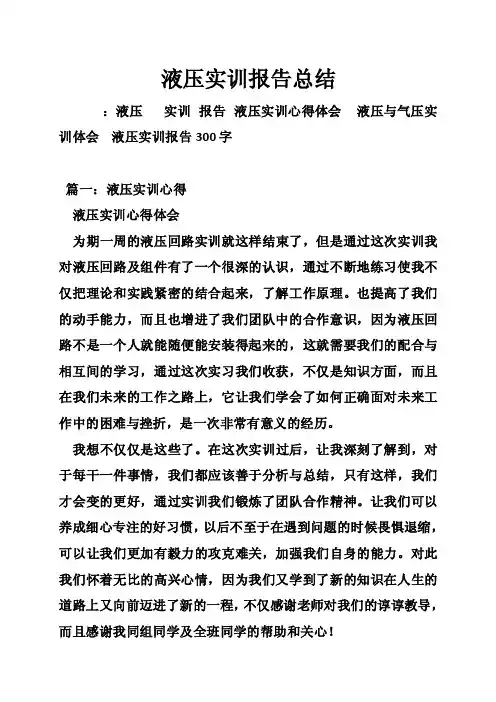

液压实训报告总结
液压实训报告总结：液压实训报告液压实训心得体会液压与气压实训体会液压实训报告300字篇一：液压实训心得液压实训心得体会为期一周的液压回路实训就这样结束了，但是通过这次实训我对液压回路及组件有了一个很深的认识，通过不断地练习使我不仅把理论和实践紧密的结合起来，了解工作原理。
也提高了我们的动手能力，而且也增进了我们团队中的合作意识，因为液压回路不是一个人就能随便能安装得起来的，这就需要我们的配合与相互间的学习，通过这次实习我们收获，不仅是知识方面，而且在我们未来的工作之路上，它让我们学会了如何正确面对未来工作中的困难与挫折，是一次非常有意义的经历。
我想不仅仅是这些了。
在这次实训过后，让我深刻了解到，对于每干一件事情，我们都应该善于分析与总结，只有这样，我们才会变的更好，通过实训我们锻炼了团队合作精神。
让我们可以养成细心专注的好习惯，以后不至于在遇到问题的时候畏惧退缩，可以让我们更加有毅力的攻克难关，加强我们自身的能力。
对此我们怀着无比的高兴心情，因为我们又学到了新的知识在人生的道路上又向前迈进了新的一程，不仅感谢老师对我们的谆谆教导，而且感谢我同组同学及全班同学的帮助和关心！同学之间的相互帮助让我们体会到团结互助的重要性，为以后的工作和生活积累下经验，通过和同学的配合，我们可以发现自己的不足之处，从而好好改进让自己的能力得到完善，从而了解团结合作的重要性，在今后的道路上可以得到更加完美的成功，不仅如此，我们还对汽车的基本知识有了更加深入的了解，不再只是个门外汉，我们的学习已经步入正轨，在一步步的走向更加深入的知识领域，为以后的学习打下基础让我们可以在以后的学习中得心应手。
本周的实训非常有意思，我深刻的了解到液压传动和气压传动的特性，并且完成了单作用、双作用气缸的调速回路的连接与调试以及多个回路的连接与调试，让我更熟练的掌握了液压传动和气压传动的连接方法和技能。
让我也收获了很多的知识，这也将会指导我在今后的工作当中不断进步。
液压传动系统实验指导书
实验一节流调速回路性能实验1实验目的通过对节流阀进口节流调速和出口节流调速两种调速回路的实验，得出它们的调速回路特性曲线，并分析比较它们的调速性能。
（速度-负载特性和功率性能）2实验装置RCYCS-B液压综合测试实验台，秒表。
3实验内容及原理节流调速回路是由定量泵、流量控制阀、溢流阀和执行元件等组成，它通过改变流量控制阀阀口的开度，即通流截面积来调节和控制流入或流出执行元件的流量，以调节其运动速度。
节流调速回路按照其流量控制阀安放位置的不同，分为进口节流调速、出口节流调速和旁路节流调速三种。
图1-1 进油节流调速回路原理图图1-2回油节流调速回路原理图在加载回路中，当压力油进入加载液压缸右腔时，由于加载液压缸活塞杆与调速回路工作液压缸的活塞杆将处于同心位置直接对顶，而且它们的缸筒都固定在工作台上，因此工作液压缸的活塞杆受到一个向左的作用力（负载F L），调节溢流阀Ⅱ可以改变F L的大小。
在调速回路中，工作液压缸的活塞杆的工作速度v与节流阀的通流面积α、溢流阀调定压力P1（定量泵供油压力）及负载F L有关。
而在一次工作过程中，α和P1都预先调定不再变化，此时活塞杆运动速度v只与负载F L有关。
v与F L之间的关系，称为节流调速回路的速度负载特性。
α和P1确定之后，改变负载F L的大小，同时测出相应的工作液压缸活塞杆速度v，就可测得一条速度负载特性曲线。
4实验步骤a.根据液压原理图在实验台上将回路连接好。
b.按下定量泵启动按钮启动定量泵，调节溢流阀Ⅰ手柄，缓慢旋紧，通过观察压力表P1将定量泵的出口压力调节到3.5-4MPa。
c.按下变量泵启动按钮启动变量泵，调节溢流阀Ⅱ手柄，缓慢旋紧，通过观察压力表P3将变量泵的出口压力调节到0.5MPa。
d.按下按钮Y1和Y2 ,可分别伸出工作缸和加载缸，反复控制两个油缸前进或后退几次，观察缸杆的运动是否正常。
e.将工作缸退回，按下按钮Y2，将加载缸伸出顶到工作缸，在加载缸运行过程中，通过观察压力表P4，记录加载缸工作腔压力值。
液压传动实验指导书
液压传动实验指导书实验一液压泵的性能实验 (2)实验二液压元件拆装实验 (5)实验三节流调速性能实验 (8)实验一液压泵的性能实验一、试验目的了解液压泵的主要性能和小功率液压泵的测试方法二、实验内容测试一种泵（齿轮泵或叶片泵）的下列特性：1、液压泵的压力脉动值；2、液压泵的流量—压力特性；3、液压泵的容积效率—压力特性；4、液压泵的总效率—压力特性。
附：液压泵的主要性能表图1—1所示为QCS003B型液压实验台测试液压泵的液压系统原理图。
图中8为被试泵，它的进油口装有线隙式滤油器22，出油口并联有溢流阀9和压力表P6。
被试泵输出的油液经节流阀10和椭圆齿轮流量计20流回油箱。
用节流阀10对被试泵加压。
1、液压泵的压力脉动值把被试泵的压力调到额定压力，观测记录其脉动值，看是否超过规定值。
测试压力表P6不能加接阻尼器。
2、液压泵的流量—压力特性通过测定被试泵在不同工作压力下的实际流量，得出它的流量压力特性曲线q=F(p)。
调节节流阀10即得到被试泵的不同压力，可通过压力表P6观测。
不同压力下的流量用齿轮流量计和秒表测定。
压力调节范围从零开始（此时对应的流量为空载流量）到被试泵额定压力的1.1倍为宜。
3、液压泵的容积效率—压力特性容积效率=理论流量实际流量在实际生产中，泵的理论流量一般不用液压泵设计时的几何参数和运动参数计算，通常以空载流量代替理论流量。
容积效率=空载流量实际流量即ηPV =空实q q4、液压泵总效率—压力特性总效率=泵输入功率泵输出功率即ηP =入出N N N 出=1000pq(kW) 式中p —泵的工作压力（Pa ），q —泵的实际流量（m 3/s ）N 入=2πn T式中T —泵的实际输入扭矩，n —泵的转速（本实验中为1410rpm ）本实验中液压泵的输入功率用电功率表测出。
功率表指示的数值N 表为电动机的输入功率。
再根据该电动机的功率曲线，查出功率为N 表时的电动机效率η电，则N 入=N 表η电。
液压举升机实验报告
液压举升机实验报告引言液压举升机是一种利用液压传动原理实现起重、举升等工作的机械设备。
本实验旨在通过对液压举升机的实际操作，探究其工作原理和性能特点，并分析实验数据，加深对液压传动的理解和应用。
实验设备本实验使用的液压举升机设备包括：主机、油箱、液压缸、液压泵、压力表和液压管路等。
实验步骤1.准备工作–检查液压举升机设备的运行状态，确保设备正常。
–检查油箱油量，确保足够的液压油供应。
–确认液压泵的工作状态，并检查泵的压力表。
2.连接液压管路–将液压泵的液压管路与液压缸的油口连接。
–确保连接紧密，并使用扳手将连接螺纹拧紧。
3.调整液压泵压力–打开液压泵开关，开始供油。
–通过调整液压泵的输出压力，控制液压举升机的举升速度。
–观察液压泵压力表的读数，并记录下来。
4.进行举升试验–将需要举升的物体放置在液压举升机的举升平台上。
–操作液压泵的开关，使液压举升机开始举升。
–观察液压举升机的举升速度和举升高度，并记录下来。
5.停止液压举升机–当物体达到需要的高度时，关闭液压泵的开关，停止供油。
–观察液压举升机的降落速度和降落高度，并记录下来。
6.分析实验数据–根据实验记录的泵压力、举升速度和高度、降落速度和高度等数据，进行数据分析。
–比较不同压力下的举升速度和高度，分析其变化规律。
–分析液压举升机的工作效率和能耗情况。
结论通过本次实验，我们对液压举升机的工作原理和性能特点有了更深入的理解。
实验结果表明，液压举升机的举升速度和高度与液压泵的输出压力存在一定的关系。
在实际应用中，我们可以根据不同的需求和物体质量，调整液压泵的输出压力，以满足举升要求。
液压举升机作为一种重要的工程机械设备，广泛应用于工厂、仓库、舞台等场所。
通过深入学习液压传动原理和实际操作实验，我们将能够更好地理解和应用液压技术，提高工作效率和安全性。
参考资料[1] 液压传动技术原理与应用. (2007). 机械工业出版社.[2] 崔正华, 范光伟. (2018). 液压传动与控制. 机械工业出版社.。
液压与气压传动实践报告
液压与气压传动实践报告一、实践目的及主要内容：实践目的：基于《液压与气压传动》课程理论学习知识，认识液压传动系统的各类元件，并能用实验平台搭建相应的液压系统回路，完成所需控制功能。
实践内容：（I）液压实验工作台的认识，与操作方法学习（2）液压阀类元件的认识和拼接（3）液压回路的识别与分析（4）基本回路的搭接（调速、调压、卸载、速度换回，多缸协作）（5）液压系统的回路的应用设计（根据指定液压系统动作，完成回路设计和搭建）（6）液压系统的PLC控制设计（熟悉PLC组态控制）二、实践过程及结果（有需要的可以分步骤进行记录）：实验一液压实验台的操作和液压元件认识液压元件是液压系统的重要组成部分，通过元件的拆装实验，不但可以搞清楚结构图上难以表达的复杂结构和油路，还可以感性地认识各个元件的外形尺寸及有关零件的安装部位，并且对一些重要零件的材料，工艺及配合要求获得初步的了解，以便在将来的工作实际中能正确选用元件，设计出较合理、较理想的液压系统。
一、实验仪器各类液压泵、方向控制阀、压力控制阀、流量控制阀二、实验用工具内六角扳手、固定扳手、螺丝刀、尖嘴钳等（一）方向控制阀的拆装在液压系统中，方向阀在数量上占有相当大的比重，品种和规格在阀类里是较多的。
它的工作原理比较简单，是利用阀芯和阀体间相对位置的改变来实现油路的接通或断开，以满足对油路提出的各种要求。
1、实验目的了解单向阀、二位四通手动阀、三位四通手动阀、行程阀、电磁换向阀、液动换向阀、转阀的结构和功用，分析其操纵方式、连通方式、回油方式、定位和回位方式及其他特点。
2、实验步骤1）、先观察各阀的外部结构，弄清每个油口的作用，然后拆下外部螺钉。
2）、拆下定位和操纵用的零件，分析各个零件的作用。
3）、拔下阀芯，观察阀芯的结构，分析阀芯外部台肩的个数及上面开的数量不同的环形槽的作用。
4）、观察阀体结构，分析阀芯外部油口的个数，内部沉割槽的个数和外部油口相对应的连通，特别是“L〃油□的'作用。
传动的认知实验报告(3篇)
第1篇一、实验目的1. 理解和掌握传动系统的基本概念和组成；2. 掌握不同类型传动的原理和特点；3. 了解传动系统在工业生产中的应用；4. 提高对传动系统故障分析和解决能力。
二、实验原理传动系统是指将动力传递到工作机械的一种机械装置，它由动力源、传动机构、执行机构和控制系统组成。
传动系统按照传递动力方式的不同，可以分为机械传动、液压传动、电气传动和气动传动等。
三、实验内容1. 机械传动（1）实验目的：了解机械传动的原理和特点，掌握不同类型机械传动的结构和工作过程。
（2）实验设备：齿轮减速器、皮带轮、链条传动装置等。
（3）实验步骤：a. 观察齿轮减速器的结构，了解齿轮的齿形、模数、压力角等参数；b. 观察皮带轮的结构，了解皮带轮的直径、宽度等参数；c. 观察链条传动装置的结构，了解链条的型号、节距等参数；d. 比较不同类型机械传动的优缺点，分析其在实际应用中的适用范围。
2. 液压传动（1）实验目的：了解液压传动的原理和特点，掌握液压系统的基本组成和液压元件的工作原理。
（2）实验设备：液压实验台、液压泵、液压缸、阀门、压力表等。
（3）实验步骤：a. 观察液压实验台的结构，了解液压系统的组成和连接方式；b. 观察液压泵、液压缸、阀门等液压元件的结构，了解其工作原理；c. 进行液压系统的安装和调试，观察液压系统的工作过程；d. 分析液压系统的故障原因，提出解决方案。
3. 电气传动（1）实验目的：了解电气传动的原理和特点，掌握电动机的控制方法和变频调速技术。
（2）实验设备：电机、变频器、控制器、电流表、电压表等。
（3）实验步骤：a. 观察电动机的结构，了解电动机的类型和额定参数；b. 学习电动机的控制方法，如正反转、调速等；c. 学习变频调速技术，观察变频器的工作过程；d. 分析电动机的故障原因，提出解决方案。
4. 气动传动（1）实验目的：了解气动传动的原理和特点，掌握气动系统的基本组成和气动元件的工作原理。
