消防车荷载计算书
消防车折减计算分析

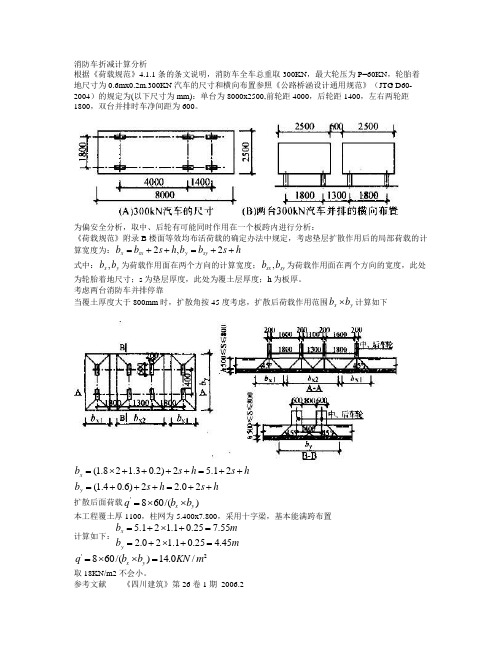

根据《荷载规范》4.1.1条的条文说明，消防车全车总重取300KN ，最大轮压为P=60KN ，轮胎着地尺寸为0.6mx0.2m.300KN 汽车的尺寸和横向布置参照《公路桥涵设计通用规范》（JTG D60-2004）的规定为(以下尺寸为mm)：单台为8000x2500,前轮距4000，后轮距1400，左右两轮距1800，双台并排时车净间距为600。
为偏安全分析，取中、后轮有可能同时作用在一个板跨内进行分析：
《荷载规范》附录B 楼面等效均布活荷载的确定办法中规定，考虑垫层扩散作用后的局部荷载的计算宽度为：h s b b h s b b sy y sx x ++=++=2,2
式中：y x b b ,为荷载作用面在两个方向的计算宽度；sy sx b b ,为荷载作用面在两个方向的宽度，此处为轮胎着地尺寸；s 为垫层厚度，此处为覆土层厚度；h 为板厚。
考虑两台消防车并排停靠
当覆土厚度大于800mm 时，扩散角按45度考虑，扩散后荷载作用范围y x b b ⨯计算如下
h
s h s b h
s h s b y x ++=+++=++=++++⨯=20.22)6.04.1(21.52)2.03.128.1( 扩散后面荷载)/(608'y x b b q ⨯⨯=
本工程覆土厚1100，柱网为5.400x7.800，采用十字梁，基本能满跨布置 计算如下：m
b m
b y x 45.425.01.120.255.725.01.121.5=+⨯+==+⨯+= 2'/0.14)/(608m KN b b q y x =⨯⨯=
取18KN/m2不会小。
参考文献 《四川建筑》第26卷1期 2006.2。
消防车荷载取值对造价的影响
消防车荷载取值对造价的影响问题阐述本篇文章继续讨论消防车荷载/覆土作用下，不同结构布置方式对配筋的影响。
问题分析消防车作用或者覆土作用下的楼板，板格的划分有大板、十字梁、井字梁等多种方式。
按照通常的设计习惯，直觉上会认为应该将跨度较大的板进行分割，从而降低板的厚度、挠度、裂缝。
这种思维本身并没有问题，通过划分板格，的确可以降低以上三种数值。
相应板块的配筋也会降低不少。
但是我们往往忽视了另一个重要的问题——不同的板跨，消防车的折算荷载取值是不同的，板跨越大，取值越小。
这部分荷载的差值会对配筋产生很大的影响。
比如柱距为8m时，大板的板跨为8m，十字梁板跨为4m，按照之前秋刀鱼提供的《消防车折算荷载表格》，当覆土厚度为1m时，荷载取值分别为17和22。
精我们建立两个计算模型来比较大板和十字梁划分方式计算结果的不同。
大板模型：柱距8m；柱截面600*600；主梁截面300*800/400*800；板厚300。
十字梁模型：柱距8m；柱截面600*600；主梁截面300*800/400*800；次梁截面300*600；板厚150。
但计算结果表明，中间400宽的主梁截面不满足抗剪要求，故将梁高改为900mm。
覆土厚度假定为1m恒荷载=20活荷载=4消防车荷载折减后大板=17，十字梁=22墙柱、主次梁折减系数均取0.8消防车荷载按照上篇文章方法，以自定义工况输入。
在前处理-自定义工况组合当中，需要将活荷载组合值系数设为包络设计。
这样会在活荷载作用和消防车作用的配筋计算结果中取大值。
两种算例板厚分别为150和300mm，按照刚性楼板计算，双向板计算方法按照手册取值，对消防车荷载采用塑性算法。
经过对比两个算例的计算结果可见，大板较十字梁模型：1.边柱的轴压比增大，而中柱的轴压比明显减小。
2.边柱和角柱的配筋减小3.边梁剪扭效应明显减弱4.中梁纵筋面积显著减小再对比二者在板施工图计算结果发现大板较十字梁模型：1.板中弯矩和支座弯矩增大数倍2.板中、支座配筋明显增大3.挠度明显增大4.中梁纵筋面积显著减小楼板配筋结果：最后，统计一下结构含钢量（kg）：单方含钢量kg/m2大板65.5；十字梁73.9按钢材价格4000/t计算，一万平米大板要比十字梁造价降低4000*（73.9-65.5）*10000/1000=33.6w这已经远远超过了设计相应工程所需的费用了。
