2021年高中物理选修二第三章《交变电流》经典习题(答案解析)
(人教版)天津高中物理选修二第三章《交变电流》经典测试卷(答案解析)
一、选择题1．图甲所示是一台小型发电机，该发电机线圈的内阻为10 Ω，外接灯泡的电阻为90 Ω，图乙所示为该发电机产生的交变电流的电动势随时间变化的正弦规律图像。
下列说法正确的是（ ）A ．在t =0.01s 时，电压表的示数为零B ．在t =0.005s 时，通过线圈的磁通量最大C ．在1 s 内，灯泡产生的焦耳热为108.9JD ．电路中电流的有效值约为1.6 A 2．如图所示，面积为S 的线圈均绕其对称轴或中心轴在匀强磁场B 中以角速度ω匀速转动，能产生正弦交变电动势sin e BS t ωω=的图是（ ）A ．B ．C ．D ．3．如图所示，理想变压器的副线圈上通过输电线接有两个相同的灯泡L 1和L 2，输电线的等效电阻为R 。
开始时，开关S 断开。
当开关S 接通时，以下说法中不正确的是（ ）A ．副线圈两端M 、N 的输出电压减小B ．副线圈输电线等效电阻R 上的电压增大C ．通过灯泡L 1的电流减小D ．原线圈中的电流增大4．某小型电站用两根单位长度内电阻为42.510/m -⨯Ω的电缆直接向10公里外的山区送电，已知其输出电功率是61.210⨯kW 。
现用200kV 电压输电，则下列说法正确的是（ ）A ．输电线上输送的电流大小为4410⨯AB ．输电线上由电阻造成的损失电压为30kVC ．若改用500kV 电压输电，根据欧姆定律，输电电流变为原来的2.5倍D ．若改用50kV 电压输电，则输电线上损失的功率为6810⨯kW5．如图，用一根总电阻为2R 粗细均匀的铜导线制成半径为L 的圆环，PQ 为圆环的直径，其左右两侧14圆面积内各存在垂直于圆环所在平面的匀强磁场，磁感应强度大小均为B ，但方向相反。
一根长度为2L 、电阻为R 的金属棒MN 绕着圆环的圆心O 点紧贴着圆环以角速度ω沿逆时针方向匀速转动，转动过程中金属棒MN 与圆环始终接触良好，不计一切阻力和摩擦，下列说法正确的是（ ）A ．转动过程中流过金属棒中电流方向始终是从N 到MB ．图示位置金属棒两端的电压大小为223B L ω C ．从PQ 位置开始计时，π02ω-时间内通过金属棒MN 的横截面电荷量为零 D ．金属棒旋转一周的过程中，金属棒中电流的有效值为223B L Rω 6．如图所示，某旋转磁极式发电机的转子有两对磁极，将定子线圈的输出端接在一理想变压器的原线圈上，不计定子线圈的电阻。
高中物理选修二第三章《交变电流》测试(包含答案解析)(25)

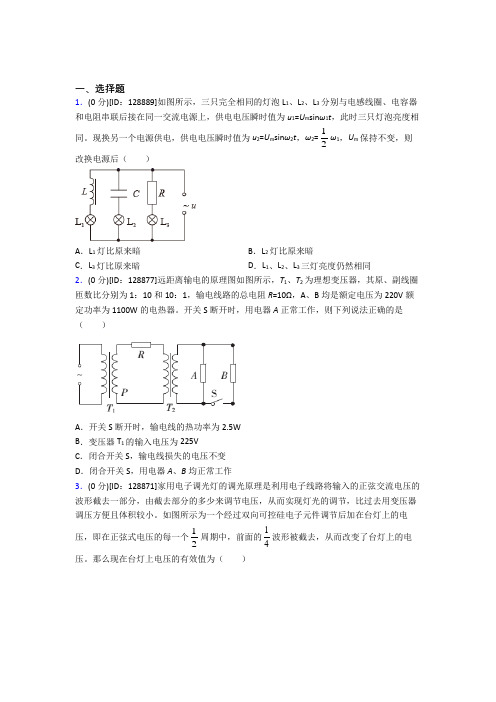

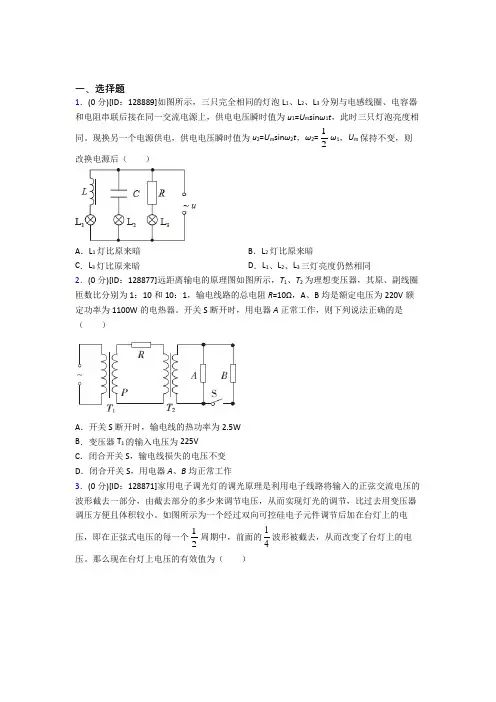

一、选择题1．(0分)[ID：128889]如图所示，三只完全相同的灯泡L1、L2、L3分别与电感线圈、电容器和电阻串联后接在同一交流电源上，供电电压瞬时值为u1=U m sinω1t，此时三只灯泡亮度相同。
现换另一个电源供电，供电电压瞬时值为u2=U m sinω2t，ω2=12ω1，U m保持不变，则改换电源后（）A．L1灯比原来暗B．L2灯比原来暗C．L3灯比原来暗D．L1、L2、L3三灯亮度仍然相同2．(0分)[ID：128877]远距离输电的原理图如图所示，T1、T2为理想变压器，其原、副线圈匝数比分别为1：10和10：1，输电线路的总电阻R=10Ω，A、B均是额定电压为220V额定功率为1100W的电热器。
开关S断开时，用电器A正常工作，则下列说法正确的是（）A．开关S断开时，输电线的热功率为2.5WB．变压器T1的输入电压为225VC．闭合开关S，输电线损失的电压不变D．闭合开关S，用电器A、B均正常工作3．(0分)[ID：128871]家用电子调光灯的调光原理是利用电子线路将输入的正弦交流电压的波形截去一部分，由截去部分的多少来调节电压，从而实现灯光的调节，比过去用变压器调压方便且体积较小。
如图所示为一个经过双向可控硅电子元件调节后加在台灯上的电压，即在正弦式电压的每一个12周期中，前面的14波形被截去，从而改变了台灯上的电压。
那么现在台灯上电压的有效值为（）A ．U mB ．m 2UC ．m 2UD ．m 4U 4．(0分)[ID ：128860]某实验小组模拟远距离输电的原理图如图所示，A 、B 为理想变压器，R 为输电线路的电阻，灯泡L 1、L 2规格相同，保持变压器A 的输入电压不变，开关S 断开时，灯泡L 1正常发光，则（ ）A ．仅将滑片P 上移，A 的输入功率不变B ．仅将滑片P 上移，L 1变暗C ．仅闭合S ，L 1变亮D ．仅闭合S ，A 的输入功率变小5．(0分)[ID ：128846]如图所示，一个理想变压器原线圈的匝数为 50 匝，副线圈的匝数为 100 匝，原线圈两端接在 光滑的水平平行导轨上，导轨间距为 L =0.4m ．导轨上垂直于导轨有一长度略大于导轨间距 的导体棒，导轨与导体棒的电阻忽略不计，副线圈回路中电阻 R ＝20Ω，图中交流电压表为 理想电压表．导轨所在空间有垂直于导轨平面、磁感应强度大小为 1T 的匀强磁场．导体棒 在水平外力的作用下运动，其速度随时间变化的关系式为：v ＝5sin10πt (m/s)，则下列说法 正确的是( )A ．水平外力为恒力B ．电压表的示数为52VC ．R 的功率为 0.2WD．变压器铁芯中磁通量变化率的最大值为 0.04Wb/s6．(0分)[ID：128844]下列说法正确的是（）A．导体做切割磁感线运动，导体内一定会产生感应电流B．电磁感应现象中，感应电流的磁场总是跟原来的磁场方向相反C．交流电设备上所标的电压和电流值都是交变电流的最大值D．穿过闭合线圈的磁通量发生变化，线圈中一定有感应电流7．(0分)[ID：128842]如图所示，一理想变压器的原线圈接有电压为U的交流电，副线圈接有电阻R1、光敏电阻R2（阻值随光照增强而减小），开关K开始时处于闭合状态，下列说法正确的是A．当光照变弱时，变压器的输入功率增加B．当滑动触头P向下滑动时，电阻R1消耗的功率增加C．当开关K由闭合到断开，原线圈中电流变大D．当U增大时，副线圈中电流变小8．(0分)[ID：128830]一矩形线圈在匀强磁场中匀速转动，产生交流电的图象如图所示，由图可以知道（）A．0.01s时刻穿过线圈的磁通量为零B．0.01s时刻线圈处于中性面位置C．该交流电流有效值为2AD．该交流电流频率为50Hz9．(0分)[ID：128820]如图甲为一台小型发电机构造示意图，线圈逆时针转动，产生的电动势随时间变化的正弦规律图像如图乙所示。
(必考题)初中高中物理选修二第三章《交变电流》习题(答案解析)

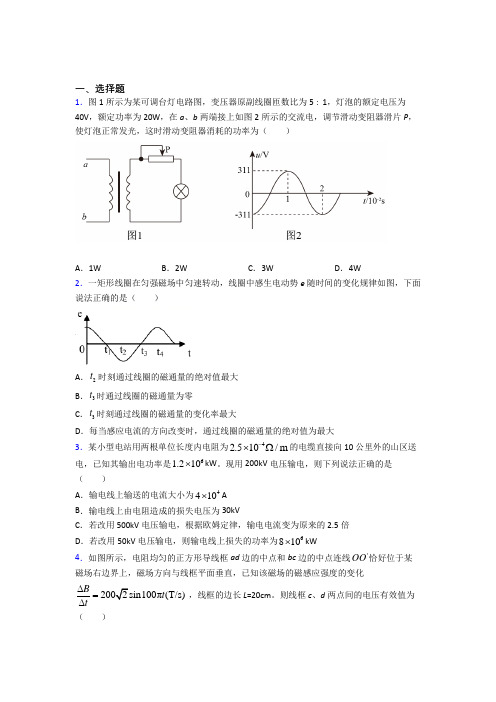

一、选择题1．图1所示为某可调台灯电路图，变压器原副线圈匝数比为5∶1，灯泡的额定电压为40V ，额定功率为20W ，在a 、b 两端接上如图2所示的交流电，调节滑动变阻器滑片P ，使灯泡正常发光，这时滑动变阻器消耗的功率为（ ）A ．1WB ．2WC ．3WD ．4W2．一矩形线圈在匀强磁场中匀速转动，线圈中感生电动势e 随时间的变化规律如图，下面说法正确的是（ ）A ．2t 时刻通过线圈的磁通量的绝对值最大B ．3t 时通过线圈的磁通量为零C ．3t 时刻通过线圈的磁通量的变化率最大D ．每当感应电流的方向改变时，通过线圈的磁通量的绝对值为最大3．某小型电站用两根单位长度内电阻为42.510/m -⨯Ω的电缆直接向10公里外的山区送电，已知其输出电功率是61.210⨯kW 。
现用200kV 电压输电，则下列说法正确的是（ ）A ．输电线上输送的电流大小为4410⨯AB ．输电线上由电阻造成的损失电压为30kVC ．若改用500kV 电压输电，根据欧姆定律，输电电流变为原来的2.5倍D ．若改用50kV 电压输电，则输电线上损失的功率为6810⨯kW4．如图所示，电阻均匀的正方形导线框ad 边的中点和bc 边的中点连线'OO 恰好位于某磁场右边界上，磁场方向与线框平面垂直，已知该磁场的磁感应强度的变化2002π(T/s)B t t∆=∆ ，线框的边长L =20cm 。
则线框c 、d 两点间的电压有效值为（ ）A ．1VB ．2VC ．2VD ．22V 5．如图所示为某一线圈通过的交流电的电流—时间关系图象（前半个周期为正弦波形的12），则一个周期内该电流的有效值为（ ）A ．032IB ．052IC ．032ID ．052I 6．如图甲所示，手摇发电机在磁感应强度为B 的匀强磁场中匀速转动，外接一电阻R 和一个理想交流电流表。
已知线圈的匝数为n ，角速度为ω，面积为S ，总电阻为r 。
青岛第二中学高中物理选修二第三章《交变电流》经典习题(含答案解析)

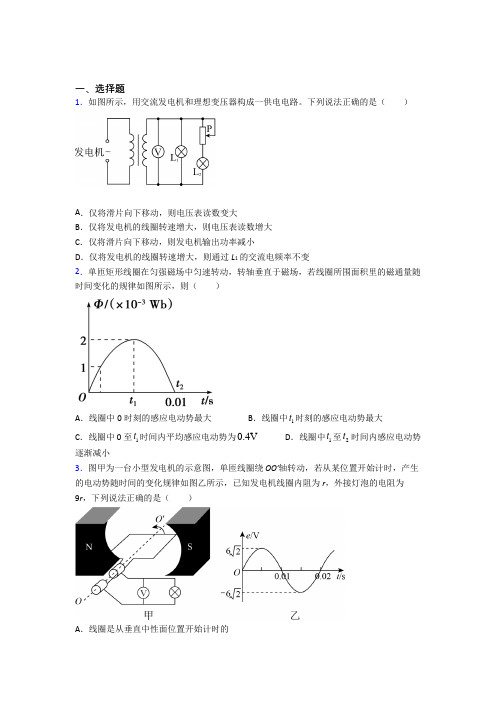

一、选择题1．如图所示，用交流发电机和理想变压器构成一供电电路。
下列说法正确的是（）A．仅将滑片向下移动，则电压表读数变大B．仅将发电机的线圈转速增大，则电压表读数增大C．仅将滑片向下移动，则发电机输出功率减小D．仅将发电机的线圈转速增大，则通过L1的交流电频率不变2．单匝矩形线圈在匀强磁场中匀速转动，转轴垂直于磁场，若线圈所围面积里的磁通量随时间变化的规律如图所示，则（）A．线圈中0时刻的感应电动势最大B．线圈中1t时刻的感应电动势最大C．线圈中0至1t时间内平均感应电动势为0.4V D．线圈中1t至2t时间内感应电动势逐渐减小3．图甲为一台小型发电机的示意图，单匝线圈绕OO′轴转动，若从某位置开始计时，产生的电动势随时间的变化规律如图乙所示，已知发电机线圈内阻为r，外接灯泡的电阻为9r，下列说法正确的是（）A．线圈是从垂直中性面位置开始计时的B．电动势表达式为e＝62sin100πt（V）C．电流方向每秒改变50次D．理想电压表示数为7.6 V4．远距离输电的原理图如图所示，T1、T2为理想变压器，其原、副线圈匝数比分别为1：10和10：1，输电线路的总电阻R=10Ω，A、B均是额定电压为220V额定功率为1100W的电热器。
开关S断开时，用电器A正常工作，则下列说法正确的是（）A．开关S断开时，输电线的热功率为2.5WB．变压器T1的输入电压为225VC．闭合开关S，输电线损失的电压不变D．闭合开关S，用电器A、B均正常工作5．如图所示，电路中的变压器为理想变压器，U为正弦式交变电压，R为变阻器，R1、R2是两个定值电阻，A、V分别是理想电流表和理想电压表，则下列说法正确的是（）A．闭合开关S，电流表示数变大、电压表示数变大B．闭合开关S，电流表示数变小、电压表示数变大C．开关S保持闭合，变阻器滑片向左移动的过程中，电流表、电压表示数均变小D．开关S保持闭合，变阻器滑片向左移动的过程中，电流表、电压表示数均变大6．家用电子调光灯的调光原理是利用电子线路将输入的正弦交流电压的波形截去一部分，由截去部分的多少来调节电压，从而实现灯光的调节，比过去用变压器调压方便且体积较小。
【单元练】《常考题》高中物理选修2第三章【交变电流】复习题(含答案解析)
一、选择题1．单匝矩形线圈在匀强磁场中匀速转动，转轴垂直于磁场，若线圈所围面积里的磁通量随时间变化的规律如图所示，则（ ）A ．线圈中0时刻的感应电动势最大B ．线圈中1t 时刻的感应电动势最大C ．线圈中0至1t 时间内平均感应电动势为0.4VD ．线圈中1t 至2t 时间内感应电动势逐渐减小A 解析：ACA ．由法拉第电磁感应定律E t∆Φ=∆ 可知，图像的斜率表示感应电动势，所以线圈中0时刻的感应电动势最大，则A 正确； B ．线圈中1t 时刻的感应电动势最小为0，所以B 错误； C ．线圈中0至1t 时间内平均感应电动势为3210=0.4V 0.005E t -⨯=∆Φ∆=所以C 正确；D ．线圈中1t 至2t 时间内感应电动势逐渐增大，所以D 错误； 故选AC 。
2．一交变电压随时间变化的图像如图所示已知横轴下方为正弦曲线的一半，则该交变电压的有效值为（ ）A ．10VB ．10C ．10VD ．2V A解析：A设电压的有效值为U ，根据有效值定义可得222201022T T U T R R R⨯+⨯= 解得510U =V故A 正确，BCD 错误。
故选A 。
3．如图所示，一理想变压器的原、副线圈分别接有额定电压相同的灯泡L 1和L 2，当原线圈a 、b 端输入电压U 为灯泡额定电压的7倍时，两灯泡均正常发光，则（ ）A ．原、副线面的匝数之比为7：1B ．原、副线圈的匝数之比为6：1C ．此时灯泡L 1和L 2的功率之比为7：1D ．此时灯泡L 1和L 2的功率之比为6：1B解析：BAB ．设灯泡L 1和L 2的额定电压为0U ，则0=7U U ，而01=+U U U ，20=U U ，根据理想变压器的原理可知1122=U n U n ，联立以上式子可知126=1n n ，故A 错误，B 正确；CD ．根据理想变压器的原理12211=6I n I n =，灯泡L 1和L 2消耗的功率之比为011220211==6U I P n P U I n =，故CD 错误； 故选B 。
【单元练】2021年高中物理选修2第三章【交变电流】知识点总结(答案解析)

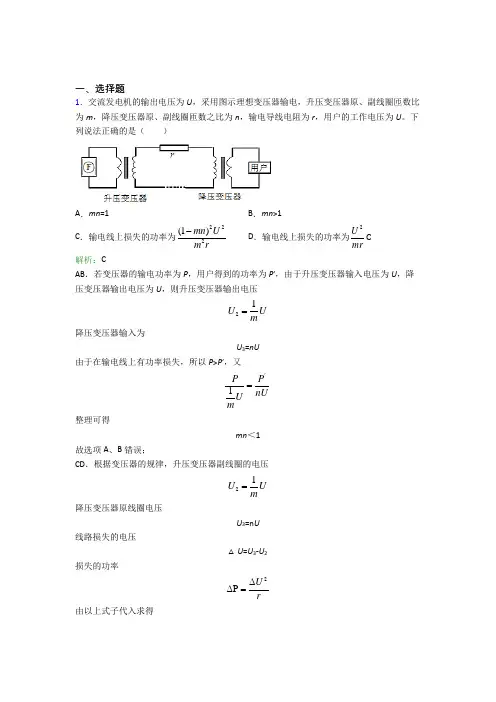

一、选择题1．交流发电机的输出电压为U ，采用图示理想变压器输电，升压变压器原、副线圈匝数比为m ，降压变压器原、副线圈匝数之比为n ，输电导线电阻为r ，用户的工作电压为U 。
下列说法正确的是（ ）A ．mn =1B ．mn >1C ．输电线上损失的功率为222(1)mn U m r- D ．输电线上损失的功率为2U mrC解析：CAB ．若变压器的输电功率为P ，用户得到的功率为P ′，由于升压变压器输入电压为U ，降压变压器输出电压为U ，则升压变压器输出电压21U U m=降压变压器输入为U 3=nU由于在输电线上有功率损失，所以P >P ′，又1P P nU U m'=整理可得mn ＜1故选项A 、B 错误；CD ．根据变压器的规律，升压变压器副线圈的电压21U U m=降压变压器原线圈电压U 3=n U线路损失的电压△U =U 3-U 2损失的功率2P U r∆∆= 由以上式子代入求得222(1)mn U P m r-∆= 故选项C 正确，D 错误。
故选C 。
2．黄冈中学有许多选课走班教室，有些教室的特种设备需要用可变电压为设备供电，小米同学设计了如图所示的变压器为某设备供电，理想变压器的原线圈连接一个 r =9Ω的电阻，且原线圈匝数n 1可以通过滑动触头 P 来调节，在副线圈两端连接了R =16Ω 的电阻，副线圈匝数n 2=1000。
在 A 、B 间加上一输出电压恒定的正弦交流电，下列说法正确的是（ ）A ．若交流电的周期增大，则变压器的输出功率会增大B ．若触头 P 向上移动，则电阻 R 消耗的功率一定减小C ．若触头 P 向下移动，则流过电阻 r 的电流一定减小D ．当 n 1=750时，电阻 R 消耗的功率最大D 解析：DA.变压器的输出功率与原线圈所接交流电的周期无关，故A 错误；BCD ．设原线圈电压、电流分别为U 1、I 1，副线圈电压、电流分别为U 2、I 2，根据理想变压器原、副线圈功率关系以及能量守恒定律可得电阻R 消耗的功率为211P UI I r =-根据数学知识可知当且仅当12UI r=时P 有最大值，为 2224m U U P r R==且此时有1112U U I r U =-=2243R U U U r == 1122750U n n U == 综上所述可知当且仅当n 1=750时，电阻R 消耗的功率最大，且原、负线圈的电流也都达到最大值，所以触头P 向上移动，电阻R 的功率不一定减小，触头P 向下移动，流过电阻r 的电流也不一定减小，故BC 错误，D 正确。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、选择题1．交流发电机的输出电压为U，采用图示理想变压器输电，升压变压器原、副线圈匝数比为m，降压变压器原、副线圈匝数之比为n，输电导线电阻为r，用户的工作电压为U。
下列说法正确的是（）A．mn=1 B．mn>1C．输电线上损失的功率为222(1)mn Um rD．输电线上损失的功率为2Umr2．如图所示，三只完全相同的灯泡L1、L2、L3分别与电阻R、电感L、电容C串联，再并联到电压有效值不变、频率可调的交流电源上，当交变电流的频率为50Hz时，三只灯泡恰好正常发光。
现仅将交变电流的频率降低到40Hz，则下列说法正确的是（）A．三灯均变暗B．三灯亮度均不变C．L1亮度不变、L2变亮、L3变暗D．L1亮度不变、L2变暗、L3变亮3．远距离输电的原理图如图所示，T1、T2为理想变压器，其原、副线圈匝数比分别为1：10和10：1，输电线路的总电阻R=10Ω，A、B均是额定电压为220V额定功率为1100W的电热器。
开关S断开时，用电器A正常工作，则下列说法正确的是（）A．开关S断开时，输电线的热功率为2.5WB．变压器T1的输入电压为225VC．闭合开关S，输电线损失的电压不变D．闭合开关S，用电器A、B均正常工作4．一交变电压随时间变化的图像如图所示已知横轴下方为正弦曲线的一半，则该交变电压的有效值为（）A．510V B．210V C．10V D．102V5．如图所示，理想变压器的副线圈上通过输电线接有两个相同的灯泡L1和L2，输电线的等效电阻为R。
开始时，开关S断开。
当开关S接通时，以下说法中不正确的是（）A．副线圈两端M、N的输出电压减小B．副线圈输电线等效电阻R上的电压增大C．通过灯泡L1的电流减小D．原线圈中的电流增大6．一台发电机产生的交变电流的u t-图象如图所示，该交变电流（）A．周期是0.01sB．电动势有效值为155.5Vt=时，线圈平面与中性面重合C．在0.01st=时，穿过线圈的磁通量变化率最大D．在0.02s7．如图所示，图(a)中的变压器是一理想变压器，其输出端输出电压信号如图(b)所示(图线为正弦曲线)，电路中电阻R＝55 Ω，图中交流电流表、交流电压表为理想电表，其中电流表A1与电流表A2的读数之比为1∶4，下列说法中正确的是()A．电压表V1的示数为880 VB ．电压表V 2的示数为2202VC ．原线圈输入功率为220 WD ．原线圈中交变电压的频率为100 Hz8．在匀强磁场中，一个100匝的闭合矩形金属线圈，绕与磁感线垂直的固定轴匀速转动，穿过该线圈的磁通量随时间按图示正弦规律变化，设线圈总电阻为2Ω ，则（ ）A ．t =0时，线圈平面平行于中性面B ．t =1s 时，线圈中的电流改变方向C ．t =1.5s 时，线圈中的感应电动势最大D ．一个周期内，线圈产生的热量为8π2J9．如图所示为远距离交流输电的简化电路图。
发电厂的输出电压是U ，用等效总电阻是r 的两条输电线输电，输电线路中的电流是I 1，其末端间的电压为U 1。
在输电线与用户间连有一理想变压器，流入用户端的电流是I 2。
则（ ）A ．用户端的电压为211I U I B ．输电线上的电压降为U-U 1C ．理想变压器的输入功率为I 1rD ．输电线路上损失的电功率为I 1U10．如图所示的电路中，P 为滑动变阻器的滑片，保持理想变压器的输入电压U 1不变，闭合开关S ，下列说法正确的是（ ）A ．P 向下滑动时，灯L 变亮B ．P 向下滑动时，变压器的输出电压变大C ．P 向上滑动时，变压器的输入电流变小D ．P 向上滑动时，变压器的输出功率变大 11．如图所示，理想变压器原、副线圈的匝数比为21:2:1n n =，当在a 、b 两端之间加上正弦交流电时，R 1、R 2消耗的电功率相等，已知R 2=1Ω，U ab =8V ，图中电表均为理想电表，则（ ）A．R1的电阻值为2ΩB．电流表的示数为2AC．电压表的示数为2VD．电路消耗的总功率为4W12．某交流发电机产生的感应电动势与时间的变化关系如图所示，则感应电动势的有效值和周期分别为（）A．502V，0.04s B．100V，4sC．502V，4s D．100V，0.04s13．如图所示的交流电路中，灯1L、2L和3L均发光，如果保持交变电源两端电压的有效值不变，但频率减小，各灯的亮、暗变化情况为（）A．灯1L、2L均变亮，灯3L变暗B．灯1L、2L、3L均变暗C．灯1L不变，灯2L变暗，灯3L变亮D．灯1L不变，灯2L变亮，灯3L变暗14．如图所示，理想变压器副线圈通过输电线接两个相同的灯泡L1和L2。
输电线的等效电阻为R。
开始时，电键S断开，当S闭合时，下列说法中正确的是（）A．副线圈两端的输出电压减小B．通过灯泡L1的电流减小C．原线圈中的电流减小D．变压器的输入功率不变15．如图为模拟远距离输电的部分测试电路。
a 、b 端接电压稳定的正弦交变电源, 定值分别为12R R 、，且12R R <,理想变压器的原、副线圈匝数比为k 且1k <,电流表、电压表均为理想表，其示数分別用I 和U 表示。
当问下调节电滑动变阻器R 3的滑动端P 时，电流表、电压表示数变化分别用ΔI 和ΔU 表示。
则以下说法错误的是（ ）A ．12R U I k ∆=∆B ．2U R I= C ．电源的输出功率一定减小 D ．电压表示数一定增加二、填空题16．某电容器上标有“220V ，300μF”， 300μF =________F=________PF 。
若将其直接接入有效值为220V 的交流电源两端，________正常工作（填“可以”或“不可以”）。
17．一台理想变压器，其原线圈2200匝，副线圈440匝，并接一个100Ω的负载电阻，如图所示，则：（1）当原线圈接在44V 直流电源上时，电压表示数_______V , 电流表示数_______A ． （2）当原线圈接在220V 交流电源上时，电压表示数_______V , 电流表示数_______A ．此时输入功率为_______W ，变压器的效率为________．18．如图所示，理想变压器的原线圈接在u =2202sin(100πt)V 的交流电源上，副线圈接有55=ΩR 的负载电阻。
原、副线圈匝数之比为2：1。
电流表、电压表均为理想电表，则电压表的读数为________V ，电流表的读数为________A ，副线圈中输出交流电的周期为_________S 。
19．我国大陆地区居民用电的电压是220V ，频率是________Hz ；变压器根据电磁感应原理工作，所以变压器只能改变________（选填“交变电流”或“恒定电流”）的电压；远距离输电中，可采用______（选填“提高”或“降低”）输送电压的方式来减少电能输送时的损失。
20．理想变压器的原、副线圈匝数比n 1:n 2=1:10，副线圈与阻值R =20Ω的电阻相连。
原线圈接在以速度v =40m/s 向右匀速运动的金属棒两端，金属棒的电阻可忽略不计，棒所切割磁场的边界变化规律为y =±2sin m 4x π，副线圈输出交流电的频率为_________；匀强磁场的磁感应强度B=0.25T ，则交流电压表的示数为_________；电阻R 上消耗的电功率为_________。
21．如图所示,理想变压器的原线圈接在2202100V u sin t π=（）的交流电源上，副线圈接有R=55Ω的负载电阻；原、副线圈匝数之比为2：1；电流表、电压表均为理想电表,原线圈中电流表的读数为_______,原线圈中的输入功率为_________,副线圈中电压表的读数为___________,副线圈中输出交流电的周期为_________。
22．如图所示，某理想变压器有一个原线圈，匝数n 1=1320匝，接220伏交流电路上，另有两个副线圈，甲线圈匝数n 2=30匝，线圈中电流为I 2=1.2A ，另一个乙线圈两端电压U 3=10V ，电流为I 3=0.5A 。
则乙线圈的匝数为_____匝，原线圈中的电流为_____A 。
23．如图所示，A 、B 、C 为三个相同的灯泡，a 、b 、c 为与之串联的三个元件，E 1为直流电源，E 2为交流电源。
当开关S 接“1”时，A 、B 两灯均正常发光，C 灯不亮；当开关S 接“2”时，A 灯仍正常发光，B 灯变暗，C 灯正常发光。
由此可知，a 元件应是__________；b 元件应是__________；c 元件应是__________。
24．如图为理想变压器，它的初级线圈接在交流电源上，次级线圈接在一个标有“12 V. 100 W”的灯泡上．已知变压器初、次级线圈匝数之比为18∶1，那么灯泡正常工作时，图中的电压表读数为________ V ，电流表读数为________ A ．25．如图所示，为余弦交流电的图象，由图可知它的电流有效值是_____A；电流的瞬时值表达式是______A。
26．变压器线圈中的电流越大，所用的导线应当越粗。
如图所示为一小区的降压变压器，假设它只有一个原线圈和一个副线圈，则_______（填“原线圈”或“副线圈”）应该使用较粗的导线。
当副线圈的负载电阻减小时，副线圈中的电流________（填“增大”、“减小”或“不变”）。
三、解答题27．一台发电机的功率是44kW，用总电阻为0.2Ω的导线输送到用户，则：（1）若用220V的电压输电，输电线上损失的功率是多少？用户得到的电压与功率分别为多少？（2）若用2.2kV的电压输电，输电线上损失的功率又是多少？用户得到的电压与功率又分别为多少？28．如图所示，一个面积S=0.2m2的单匝圆形线圈，M、N两端间距很小可以忽略，线圈处于变化的磁场中，磁场的磁感应强度按B=5πsin(100πt)T的规律变化。
线圈中产生的感应电动势的瞬时值表达式为e=B m Sωcos(ωt)，其中B m为磁感应强度的最大值，ω为磁场变化的角速度，线圈的电阻r=2Ω，外接电阻R=18Ω。
（电压表为理想交流电压表）求：(1)当t =1600s 时电压表的示数； (2)变化的电流一个周期在电阻R 上产生的热量Q ；(3)从t =0开始到t =1200s 这段时间通过圆形线圈的电量q 。
