基于STK的LEO通信系统星座仿真分析技术
基于STK的LEO通信系统星座仿真分析技术
摘 要 低轨道卫星通信系统的星座结构决定了卫星星座对指定区域的覆盖质量，是保障低轨道卫星通信效果的前提和保障，要对某种特定组织结构的卫星星座覆盖特性进行分析。本文首先建立了典型低轨卫星通信系统星座仿真模型，然后通过星座仿真模型对其覆盖特性进行了分析，并给出了分析结果。
关键字 低轨卫星通信系统 星座 仿真 覆盖特性
Simulation analysis technology on characterisric of LEO
communication system’ Constellation based STK
FU Hai-peng ,CHAI Ke-jun,JIANG Fang
Abstract: The covering character of the appointed district is decided by the structure of
LEO’s constellation,which is the premise and guarantee of LEO’s correspondence result,so the
covering charactet of representative structure should be analysed.This text built up simulation on
LEO’s constellation,then analyse the covering charactet of it and give an analytical result.
Keywords:LEO;constellation;simualtion; simulation system; the covering charactet
1 引言
利用低轨道（LEO）卫星实现手持机个人通信的优点在于：一方面卫星的轨道高度低，使得传输延时短。路径损耗小，多个卫星组成的星座可以实现真正的全球覆盖，频率复用更有效；另一方面蜂窝通信、多址、点波束、频率复用等技术也为低轨道卫星移动通信提供了技术保障。因此，LEO系统被认为是最新最有前途的卫星移动通信系统，美国的铱（Iridium）系统、全球星（Globalstar）系统等最为典型。
卫星移动通信网络是以卫星星座为基本物理架构，多颗卫星按一定形状分布，通过星际的通信链路形成覆盖全球的天基通信网络，具有一定的覆盖性能。星座系统具有较强的抗毁性、抗干扰性和冗余能力，在个别卫星部分功能失效或个别卫星被破坏的情况下仍能降级使用。星座覆盖性能是卫星通信系统的重要特征，通过对星座覆盖特性的分析将帮助我们了解系统网络组成，链路传播特性，抗干扰性能等。
STK卫星是美国Analytical Graphics公司开发工具包软件，是航天工业领先的商品化分析软件。STK可以快速方便地分析复杂的陆、海、空、天任务，并提供易于理解的图表和文本形式的分析结果，确定最佳解决方案。它支持航天任务周期的全过程，包括政策、概念、需求、设计、制造、测试、发射、运行和应用。
本文将采用STK卫星仿真软件工具，通过对铱星系统星座和全球星系统星座轨道设计理论参数进行分析讨论，以标准轨道根数建立典型低轨卫星通信系统星座仿真模型，进而讨论分析典型星座覆盖特性。
2 典型低轨卫星通信系统卫星星座的轨道根数
2.1经典轨道参数
卫星轨道参数是用来描述在太空中卫星运行的位置、形状和取向的各种参数。在惯性坐标系中描述卫星运动的几个经典根数是：a半轴长，e偏心率，i轨道倾角，Ω升交点赤径，ω近地点幅角，t卫星在轨道上的飞行时间（可用平近点角M代替）。图1为卫星运动轨道六个经典轨道参数的示意图。卫星运动轨道及星下点坐标计算方程可在相关参考书中找到，这里不再敷述，由卫星运动方程以及六个经典轨道参数就可以确定卫星在空间的位置。
图1 描述卫星运动的经典轨道参数
在实际应用中我们常用的是两行星历，在两行星历数据中就包含了卫星最重要的六个轨道参数数，STK卫星仿真工具包也支持两行星历，而且STK还提供了多种对卫星运行轨道影响的因素如地球偏率等，为研究分析卫星运动轨道的性能提供了方便。
2.2铱星通信系统、全球星通信系统星座特点
（1）铱星星座特点
铱星系统星座设计为66颗低轨卫星在距地面约780km高空的6个近极点（倾角为86°）轨道环绕地球运行。每个轨道平面上有1l颗卫星，同向旋转面相隔31.6°，反向旋转面相隔22°【1】。
（2）全球星星座特点
全球星系统星座空间段共有56颗卫星，包括48颗工作星和8颗在空中备用的卫星，这些卫星平均分布在8个倾角为52°的圆形轨道平面上，每个轨道平面内有6颗工作卫星和一颗备用卫星，工作卫星轨道高度为1414km，备用卫星的轨道高度为900km【1】。
2.2铱星通信系统、全球星通信系统卫星标准星座的轨道根数
铱星系统标准星座设计采用圆形极轨道星座，全球星系统标准星座采用网状覆盖星座（Walker星座）【2】。两者的区别在于网状覆盖星座不适合于覆盖南北极的地区，一般选在南北纬72°地区；圆形极轨道有利于覆盖南北两极。这与铱星、全球星系统的特点相符。
根据铱星、全球星系统的相关资料分析，可知铱星通信系统和全球星通信系统卫星标准星座半轴长分别为7185km、7767km，偏心率均为0，轨道倾角分别为86°、52°，近地点幅角均为0°，升交点赤径升交点赤径均按照轨道数量在空间内均匀分布，平均近点角均按照同一轨道面卫星数量在轨道面内均匀分布。
根据上述轨道参数计算铱星和全球星轨道仿真的其他参数，其中每个轨道面的升交点赤径取值见表1，初始平均近点角取值见表2。
表1 铱星、全球星星座轨道面的升交点赤径值
铱星星座 全球星座
轨道面数 升交点赤径Ω 轨道面数 升交点赤径Ω
1 31.6° 1 0
2 2×31.6° 2 1×45°
3 3×31.6° 3 2×45°
4 4×31.6° 4 3×45° 5 5×31.6° 5 4×45°
6 6×31.6° 6 5×45°
- - 7 6×45°
- - 8 7×45°
备注 铱星星座为6个轨道面，全球星座为8个轨道面。
表2 铱星、全球星星座每个轨道面各卫星的初始平近点角值
铱星星座 全球星星座
卫星 奇数轨道面卫星初始平近点角M 偶数轨道面卫星初始平近点角M 轨道面数 第1颗卫星初始平近点角M 同一轨道面内相邻卫星间隔
1 0° 0.5×360/11° 1 0° 60°
2 360/11° 1.5×360/11° 2 7.5° 60°
3 2×360/11° 2.5×360/11° 3 2×7.5° 60°
4 3×360/11° 3.5×360/11° 4 3×7.5° 60°
5 4×360/11° 4.5×360/11° 5 4×7.5° 60°
6 5×360/11° 5.5×360/11° 6 5×7.5° 60°
7 6×360/11° 6.5×360/11° 7 6×7.5° 60°
8 7×360/11° 7.5×360/11° 8 7×7.5° 60°
9 8×360/11° 8.5×360/11° - - -
10 9×360/11° 9.5×360/11° - - -
11 10×360/11° 10.5×360/11° - - -
备注 铱星星座每个轨道面11颗卫星，全球星座每个轨道面8颗卫星。
3铱星通信系统、全球星通信系统标准星座仿真模型建立
STK提供了多种卫星轨道预测模型，其中J4模型和HPOP模型仅考虑了地球偏率的影响，而SGP4模型则考虑了多种因素的影响，最主要的是SGP4模型才是真正与TLE星历配合使用的卫星轨道预测模型。这里使用J4模型产生理想的卫星星座，然后由STK自动将J4模型的卫星星座转换为SGP4模型的星座，这样减少了人为误差，也提高了建模效率。
本文利用MATLAB和STK混合编程实现铱星通信系统、全球星通信系统标准星座仿真建模。
首先，根据前面分析的铱星通信系统、全球星通信系统标准星座的轨道根数，在MATLAB中编写相应的控制程序，通过STK连接模块控制STK生成J4模型（或HPOP模型）的标准轨道模型。
然后，通过MATLAB控制程序，操作STK将生成的J4模型星座转换城SGP4模型星座。采用STK工具包建立的铱星通信系统星座仿真模型见图1，全球星通信系统星座仿真模型见图2。
图1 STK生成的SGP4模型的标准铱星通信系统星座
图2 STK生成的SGP4模型的标准全球星通信系统星座
至此，完成了铱星通信系统、全球星通信系统标准星座仿真模型的建立。由于篇幅限制，这里不再介绍MATLAB控制程序的设计技术。
4铱星通信系统、全球星通信系统标准星座覆盖性能分析
4.1卫星通信系统覆盖性能分析的概念
覆盖性能是星座通信系统在需要的时间和地点动态集中所需卫星容量的能力，具有时间和地点两个方面的属性。评价一个星座系统对某区域的覆盖特性通常有星座覆盖统计性能、单星覆盖率、多星覆盖率等指标。这些覆盖性能均可以通过STK建立的卫星轨道模型仿真得到，本文中仿真条件均为理想条件，地面接收点均为某一指定点位。 星座覆盖统计性能表征了卫星星座对某一指定区域的覆盖水平。它包括两方面的含义，一个方面是某一时刻卫星星座对指定地区的覆盖程度；另一个方面是卫星星座在任一运行周期内，从任一星座覆盖图记起，到卫星星座重新运行到该星座覆盖图的一段时间内，卫星星座的对该区域的覆盖情况【2】。
单星覆盖率是指在目标区域内和星座运行周期各采样站点至少有1颗卫星覆盖的概率。
多星覆盖率是指在目标区域和星座运行周期内各采样站点至少有2颗或3颗以上卫星覆盖的概率。
4.2铱星通信系统、全球星通信系统标准星座覆盖特性分析
STK仿真工具包为我们提供了十分方便的星座仿真分析模块，在STK中可以得到直观的铱星通信系统星座覆盖图（地面最小仰角8.2°）见图3，全球星通信系统星座覆盖图（地面最小仰角10°）见图4，当然也可以将有关数据导出，用于覆盖特性的对比分析。
图3 铱星通信系统星座覆盖图
图4 全球星通信系统星座覆盖图
从两个典型低轨卫星通信系统星座覆盖图可以看出，铱星通信系统可以覆盖全球范围，包括南北极地区，而全球星通信系统的覆盖范围在南北纬72°地区，但不能覆盖南北极地区。
（1）典型低轨卫星通信系统星座覆盖统计特性
计算卫星星座的覆盖特性时，需要在地球的表面取有限个采样点，通过这些采样点的统
LEO卫星通信网络中位置管理策略研究及仿真平台设计的开题报告

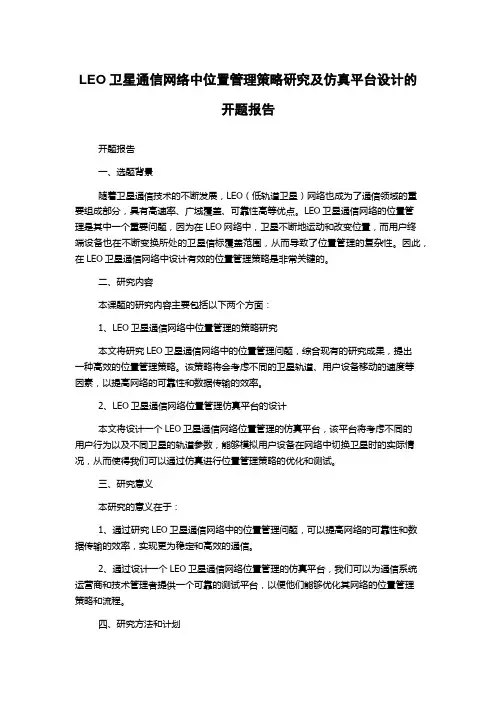

LEO卫星通信网络中位置管理策略研究及仿真平台设计的开题报告
