高二物理电磁感应测试试卷
高二物理电磁感应测试试卷
1、试卷分第I卷和第II卷两部分，共4页。第I卷为选择题(1—2页)，共12个
小题，满分60分；第II卷为非选择题（3—4页），共2个大题，满分40分；
全卷共100分。考试时间90分钟。
2、答第I卷前，考生必须将自己的姓名、准考证号，涂写在答题卡上；答第II
卷前，考生必须将自己的姓名、准考证号、班级填写在密封线上边的空格内。
3、考试结束时，将第II卷和答题卡一并交回。
姓名 ---------- 考号------------ 成绩-------------
第I卷（选择题 共60分）
一、选择题（每小题只有一个选项正确，每小题5分，共60分）
1.发现电磁感应现象的科学家是：
A.安培 B.奥斯特 C.法拉第 D.库仑
2. 一个接在交流电路中的理想变压器，它的初级线圈和次级线圈一定具有相同
数值的物理量是（ ）
A. 电流强度 B. 电压 C. 交流电频率 D. 磁通量
3．如图电路中要使电流计G中的电流方向如图所示，则导轨上的金属棒AB 的
运动必须是
A 向左匀速移动； B 向右匀速移动； C 向右减速移动；D 向右加速移动
4．理想变压器的原副线圈的端电压之比为3：1，图中有四个完全相同的灯泡，
若L2、L3、L4都正常发光，则灯泡L1一定:
(A)正常光
(B)比正常发光时暗一些
(C)比正常发光时亮，并有可能烧毁
(D)条件不足，无法判断
5．一闭合线圈放在匀强磁场里，通过线圈平面的B—t变化如图，且线圈面积不
变，则线圈的感应电动势与时间的关系可用图中哪一个选项表示
6．在竖直向下的匀强磁场中，将一水平放置的金属棒AB，以初速度v水平抛出。
空气阻力不计，如图，运动过程中棒保持水平，那么下列说法中正确的是
（A）AB棒两端的电势UA＞UB （B）AB棒中的感应电动势越来越大
（C）AB棒中的感应电动势越来越小 （D）AB棒中的感应电动势保持不变
7．如图所示，粗细均匀的电阻为r的金属圆环，放在图示的匀强磁场中，磁感
强度为B，圆环直径为l，另一长为l，电阻为r/2的金属棒ab放在圆环上，接
触电阻不计。当ab棒以v0向左运动到图示虚线位置时，金属棒两端电势差为
（A）Blv0 (B)021Blv (C)031Blv (D) 032Blv
8．如图所示，一条形磁铁，从静止开始，穿过采用双线绕成的闭个线圈，条形
磁铁在穿过线圈过程中做
A 减速运动 B 匀速运动 C 自由落体运动 D 非匀变速运动
9．下列提到的交流电，那个指的不是交流电的有效值
A 交流电压表的读数 B 保险丝的熔断电流
C 电容器的击穿电压 D 电动机铭牌上的额定电压
10. 如下图所示，一台理想变压器初、次级线圈的匝数分别是n1、n2， 次级负
载由两个相同的电热器并联组成，初级电压不变。电键S接通和断开时相比较，
这台变压器的
A. 次级输出电功率前后之比为1：2
B. 次级输入电功率前后之比为1：1
C. 次级电流前后之比为2：1
D. 次级电压前后之比为n1：n2
11．已知一灵敏电流计，当电流从正接线柱流入时，指针向正接线柱一侧偏转，
现把它与线圈串联接成下图所示电路，则以下判断正确的是
A．甲图中电流表偏转方向错误 B．乙图中磁铁下方的极性是N极
C．图丙中磁铁的运动方向向下 D图丁中线圈的绕制方向从上往下看为逆时针
12．赤道上某处有一竖直的避雷针，当带有正电的乌云经过避雷针上方时，避雷
针开始放电，则地磁场对避雷针的作用力方向为
A．正南 B．正东 C．正西 D．正北
二、填空题(13、14各10分)
13．如图所示是“研究电磁感应现象”的实验装置。
（1）将图中所缺导线补接完整。
（2）如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合
上电键后，将原线圈迅速插入副线圈时，电流计指针向_______偏；原线
圈插入副线圈后，将滑片迅速向左移动时，电流计指针向______偏。
14．在操场上，两同学相距L为10m左右，在沿垂直于地磁场方向的两个位置上，
面对面将一并联铜芯双绞线，象甩跳绳一样摇动，并将线的两端分别接在灵敏电
流计上。双绞线并联后的电阻R为0.2Ω，绳摇动的频率配合节拍器的节奏，保
持f=2Hz。如果同学摇动绳子的最大圆半径h很小，约为0.1m，电流计的最大值
I=3mA。 试估算地磁场的磁感应强度的数量级__________。数学表达式
B=_________。（用R，I，L，f，h等已知量表示）
三、解答题（每小题10分）
15．在磁感应强度为0.1T的匀强磁场中垂直切割磁感线运动的直导线长20cm，
为使导线中感应电动势每秒钟增加0.1V，则导线运动的加速度大小应为多少？
16．如图所示的螺线管的匝数n=1500，横截面积S=20cm2，电阻r=1.5Ω，与螺
线管串联的外电阻R1=10Ω，R2=3.5Ω。若穿过螺线管的磁场的磁感应强度
按图（b）所示的规律变化，计算R1上消耗的电功率。
17．有一台内阻为1 Ω的发电机，供给一个学校的用电.如图所示，升压变压器
的匝数比是1：4，降压变压器的匝数比是4：1，输电线的总电阻R是4 Ω.全校
共有22个班，每班有“220V、40W”的电灯6盏，若要保证全部电灯正常发光，
则：(1)发电机的输出功率应是多大？(2)发电机的电动势多大？
答案：1-5 C、C、D、A、A、
6-10 D、C、C、C、A、
11-12 ABD 、C
二、13、右、左
10-5 T
14、 IR /2лLfh
15 、5 m/s
2
16、40W
17、5424W、216V
高二年级物理试卷电磁感应.
高二年级物理试卷(电磁感应)本试卷分第Ⅰ卷（选择题）和第Ⅱ卷(非选择题)两部分。
共120分。
考试时间90分钟。
第Ⅰ卷（选择题部分 56分）一选择题（每小题4分，共56分。
下列每小题所给选项至少有一项符合题意，请将正确答案的序号填涂在答题卡上。
全对得4分，对而不全得2分）1、下列几种说法中正确的是：（）A、线圈中的磁通量变化越大，线圈中产生的感应电动势一定越大B、穿过线圈的磁通量越大，线圈中的感应电动势越大C、线圈放在磁场越强的位置，线圈中的感应电动势越大D、线圈中的磁通量变化越快，线圈中产生的感应电动势越大2、如图1所示，绕在铁芯上的线圈、电源、滑动变阻器和电键组成闭合回路。
在铁芯的右端套有一个表面绝缘的铜环A，下列各种情况中铜环A中没有感应电流的是（）A．线圈中通以恒定的电流B．通电时，使变阻器的滑片P作匀速滑动C．通电时，使变阻器的滑片P作加速滑动D．将电键突然断开的瞬间图13、如图2所示，磁带录音机既可用作录音，也可用作放音，其主要部件为可匀速行进的磁带a和绕有线圈的磁头b，不论是录音还是放音过程，磁带或磁头软铁都会存在磁化现象。
下列关于录音、放音过程中主要工作原理的描述，正确的是（）A. 放音和录音的主要原理都是电磁感应B. 放音和录音的主要原理都是磁场对电流的作用C. 放音的主要原理是电磁感应，录音的主要原理是电流的磁效应D. 录音的主要原理是电磁感应，放音的主要原理是电流的磁效应图2 av4、某一实验装置如左图3所示，在铁芯上绕着两个线圈P和Q，如果线圈P中的电流i随时间t的变化关系有如下图所示的四种情况，则可以在线圈Q中观察到感应电流的是( )图3 A B C D 5、如图4所示，一根条形磁铁从左向右穿过闭合金属环的过程中，环中的感应电流（从左向右看）( )A. 始终沿顺时针方向B. 始终沿逆时针方向第 1 页图4C.先沿顺时针方向后沿逆时针方向D. 先沿逆时针方向后沿顺时针方向6、如图5所示，一水平放置的矩形闭合线框abcd，在细长磁铁的N极附近竖直下落，保持bc边在纸外，ad边在纸内，如图中的位置Ⅰ经过位置Ⅱ到位置Ⅲ，位置Ⅰ和Ⅲ都很靠近Ⅱ，在这个过程中，线圈中感应电流（） A.沿abcd流动 B.沿dcba流动C.由Ⅰ到Ⅱ是沿abcd流动，由Ⅱ到Ⅲ是沿dcba流动D.由Ⅰ到Ⅱ是沿dcba流动，由Ⅱ到Ⅲ是沿abcd流动7、如图6所示，一导线弯成半径为a的半圆形闭合回路。
高二物理电磁感应练习题及答案
高二物理电磁感应练习题及答案1. 选择题1.1 下面哪个选项正确地描述了电磁感应现象？A. 当导体在磁场中运动时，会产生电流。
B. 当电流通过导体时，会产生磁场。
C. 当导体静止在磁场中时，会产生电流。
D. 当电荷在磁场中运动时，会产生电流。
答案：A1.2 下列哪个物理量与电磁感应没有直接关系？A. 磁感应强度B. 磁通量C. 电势差D. 导体长度答案：D1.3 下面哪个公式描述了电磁感应定律？A. U = IRB. F = maC. F = qvBD. ε = -dφ/dt答案：D2. 填空题2.1 一个弯曲的导体处于一个磁场中，导体两端的电势差为_______。
答案：零2.2 一个磁场的磁感应强度为0.5 T，磁通量为0.1 Wb，相应的电势差为_______伏特。
答案：0.05 V2.3 当磁场的磁感应强度为0.5 T，磁通量随时间的变化率为0.02Wb/s，相应的感应电动势为_______伏特。
答案：0.01 V3. 解答题3.1 描述电磁感应定律及其公式表达形式。
答案：电磁感应定律是指当导体中的磁通量随时间变化时，会在导体中产生感应电动势。
根据电磁感应定律的公式表达形式，感应电动势ε等于磁通量的变化率对时间的负导数。
即ε = -dφ/dt，其中ε表示感应电动势，φ表示磁通量，t表示时间。
3.2 请解释电动机的工作原理。
答案：电动机的工作原理基于电磁感应现象。
当在电磁场中放置一个导体并通过导体通电时，在导体中会产生电流。
由于通过导体的电流会受到磁场力的作用，导致导体开始在电磁场中旋转。
这种旋转运动最终被转化为机械能，从而使电动机工作。
3.3 请解释发电机的工作原理。
答案：发电机的工作原理也基于电磁感应现象。
当通过导体的磁通量随时间的变化时，导体中会产生感应电动势。
在发电机中，通过转动磁场和绕组的方式来实现磁通量的变化。
由于感应电动势的产生，通过导体的电流开始流动，实现了电能向机械能的转换，最终产生电能。
高二物理磁感应强度试题答案及解析
高二物理磁感应强度试题答案及解析1.如图所示，在竖直向上的匀强磁场中，水平放置着一根长直导线，电流方向垂直纸面向外，a、b、c、d是以直导线为圆心的同一圆周上的四点，在这四点中A．a点磁感应强度最大B．b点磁感应强度最大C．a、b两点磁感应强度相同D．c、d两点磁感应强度相同【答案】B【解析】通电直导线的周围的磁场是以直导线以圆心的同心圆，故四个点的磁场分别是直导线磁场与匀强磁场的叠加，所以b点的两个磁场方向相同，磁感应强度最大，B正确；a点磁感应强度最小，A错误；C错误；c、d两点磁感应强度大小相等，但方向相反，故这两点的磁感应强度不相同，D也错误。
【考点】磁场的叠加。
2.用安培提出的分子电流假说可以解释下列哪些现象（）A．永久磁铁的磁场B．直线电流的磁场C．环形电流的磁场D．软铁棒被磁化的现象【答案】AD【解析】安培提出的分子环形电流假说，解释了为什么磁体具有磁性，说明了磁现象产生的本质，故A正确；直线电流的磁场与环形电流的磁场是由自由电荷的定向运动形成的，即产生磁场的不是分子电流，故安培的分子环形电流假说不可以用来解释直线电流与环形电流的磁场．故BC错误；安培认为，在原子、分子或分子团等物质微粒内部，存在着一种环形电流--分子电流，分子电流使每个物质微粒都形成一个微小的磁体．未被磁化的物体，分子电流的方向非常紊乱，对外不显磁性；磁化时，分子电流的方向大致相同，于是对外界显出显示出磁性．故D正确．【考点】本题考查安培分子电流假说。
3.物理学中，通过引入检验电流来了解磁场力的特性，对检验电流的要求是()A．将检验电流放入磁场，测量其所受的磁场力F，导线长度L，通电电流I，应用公式，即可测得磁感应强度BB．检验电流不宜太大C．利用检验电流，运用公式，只能应用于匀强磁场D．只要满足长度L很短，电流很小，将其垂直放入磁场的条件，公式对任何磁场都适用【答案】BD【解析】用检验电流来了解磁场，要求检验电流对原来磁场的影响很小，可以忽略，所以导体长度L应很短，电流应很小，垂直磁场方向放置，适用于所有磁场，选项B、D正确，【考点】考查了对磁感应强度定义式的理解4.如图所示，两根垂直纸面平行放置的直导线a和b，通有大小相等的电流．在纸面上距a、b等距处有一点P，若P点的合磁感应强度B的方向水平向左，则导线a、b中的电流方向是（）A．a中垂直纸面向里，b中垂直纸面向外B．a中垂直纸面向外，b中垂直纸面向里C．a、b中均垂直纸面向外D．a、b中均垂直纸面向里【答案】A方向垂直【解析】若a中向纸里，b中向纸外，根据安培定则判断可知：a在P处产生的磁场Ba于aP连线向下，b在P处产生的磁场B方向垂直于aP连线向上，根据平行四边形定则进行合b成，则得P点的磁感应强度方向水平向左，符合题意，故选项A正确．同理可知，选项BCD均错误。
高二年级物理单元测试试卷：电磁感应
高二年级物理单元测试试卷：电磁感应第一卷〔选择题〕一．选择题〔请将你认为正确的答案代号填在Ⅱ卷的答题栏中，此题共10小题〕1.如下图，接有理想伏特表的三角形导线框abc在匀强磁场中向右运动，导线框中的感应电流为I，bc两点间电势差为Ubc，伏特表读数为U，那么—F列说法正确的有：A．Ｉ＝0、Ubc＝0、U＝0；B．Ｉ＝0、Ubc≠0、U≠0；C．Ｉ＝0、Ubc≠0、U＝0；D．Ｉ≠0、Ubc≠0、U≠0；2.矩形导线框abcd从某处自由下落h的高度后，进入与线框平面垂直的匀强磁场，如下图。
从bc边刚进入磁场到ad边也进入磁场的过程中，线框内的感应电流随时间变化的图象不是：3.图中EF、GH为平行的金属导轨，其电阻可不计，R为电阻器，C为电容器，AB为可在EF和GH上水平滑动的金属杆，有匀强磁场垂直于导轨平面，假设用I1和I2分别表示电路稳定时图中该处导体中的电流，那么当金属杆AB：A．匀速滑动时，I1=0，I2=0B．匀速滑动时，I1≠0，I2≠0C．加速滑动时，I1=0；I2=0D．加速滑动时，I1≠0，I2≠04.如下图是一种延时开关，当S1闭合时，电磁铁将衔铁D吸下，C线路接通，当S1，断开时，由于电磁感应作用，D将延迟一段时间才被释放，那么：(1)由于A线圈的电磁感应作用，才产生延长释放D的作用：(2)由于B线圈的电磁感应作用，才产生延长释放D的作用；(3)如果断开B线圈的电键S２，无延时作用；(4)如果断开B线圈的电键S２，延时的时间大小将变化。
A(1)(2)B(2)(3)C(1)(4)D(2)(3)(4)5.如下图，在磁感应强度为B的匀强磁场中有固定的金属框6.如下图，电路中除电阻R外，其余电阻均不计，金属导轨水平放置且光滑，金属棒AB水平放在导轨上，当电键K闭合，有关能量转化的描述正确的选项是：(1)电源输出的总能量等于导体AB所得到的动能；(2)导体AB运动稳定后，电源输出的总能量等于电阻R在导体AB从开始运动到运动稳定全过程所得到的热量；(3)导体AB运动稳定前，电源输出的总能量等于导体AB的动能加上电阻R得到的热量；(4)导体AB稳定后，电源不再输出能量。

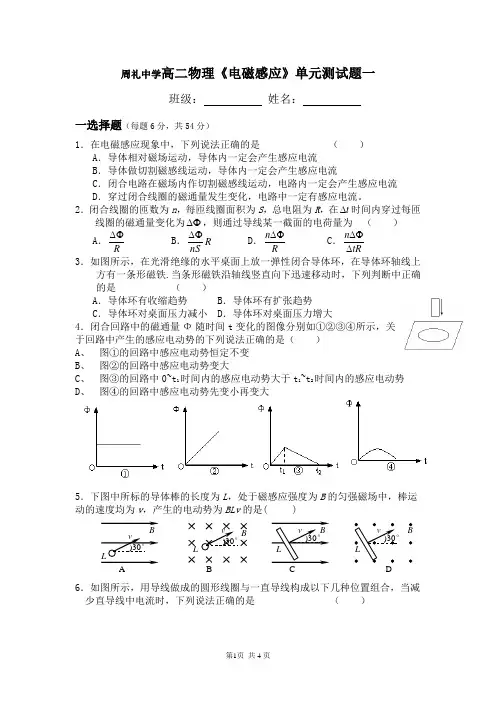

周礼中学高二物理《电磁感应》单元测试题一
周礼中学高二物理《电磁感应》单元测试题一班级： 姓名： 一选择题（每题6分，共54分）1．在电磁感应现象中，下列说法正确的是 （ ） A ．导体相对磁场运动，导体内一定会产生感应电流B ．导体做切割磁感线运动，导体内一定会产生感应电流C ．闭合电路在磁场内作切割磁感线运动，电路内一定会产生感应电流D ．穿过闭合线圈的磁通量发生变化，电路中一定有感应电流。
2．闭合线圈的匝数为n ，每匝线圈面积为S ，总电阻为R ，在t ∆时间内穿过每匝线圈的磁通量变化为∆Φ，则通过导线某一截面的电荷量为 （ ） A ．R ∆Φ B ．R nS∆ΦD ．R n ∆Φ C ．tR n ∆∆Φ 3．如图所示，在光滑绝缘的水平桌面上放一弹性闭合导体环，在导体环轴线上方有一条形磁铁.当条形磁铁沿轴线竖直向下迅速移动时，下列判断中正确的是 （ ）A ．导体环有收缩趋势B ．导体环有扩张趋势C ．导体环对桌面压力减小D ．导体环对桌面压力增大4．闭合回路中的磁通量Φ随时间t 变化的图像分别如①②③④所示，关于回路中产生的感应电动势的下列说法正确的是（ ） A 、 图①的回路中感应电动势恒定不变 B 、 图②的回路中感应电动势变大C 、 图③的回路中0~t 1时间内的感应电动势大于t 1~t 2时间内的感应电动势D 、 图④的回路中感应电动势先变小再变大5．下图中所标的导体棒的长度为L ，处于磁感应强度为B 的匀强磁场中，棒运动的速度均为v ，产生的电动势为BLv 的是( )6．如图所示，用导线做成的圆形线圈与一直导线构成以下几种位置组合，当减少直导线中电流时，下列说法正确的是 （ ）)30° v DB L )30° vC B L )30° v B B L )30° v A B LA 、a 线圈中无感应电流产生B 、b 线圈中将产生顺时针感应电流C 、c 线圈中将产生顺时针感应电流D 、d 线圈中可能有感应电流产生 7．如图所示，A 、B 两灯相同，L 是带铁芯的电阻可不计的线圈，下列说法中正确的是（ ）A ．开关K 合上瞬间，A 、B 两灯同时亮起来 B ．K 合上稳定后，A 、B 同时亮着C ．K 断开瞬间，A 、B 同时熄灭D ．K 断开瞬间，B 立即熄灭，A 过一会儿再熄灭8．处在匀强磁场中的闭合金属环从曲面上h 高处滚下，又沿曲面的另一侧上升到最大高度，设环的初速度为零，摩擦不计，曲面处在图8所示的磁场中，则此过程中（ ）A ．环滚上的高度小于hB ．环滚上的高度等于hC ．由于环在作切割磁感线运动，故环中有感应电流产生D ．环损失的机械能等于环产生的焦耳热9．如下图所示的四个日光灯的接线图中，S 1为起动器，S 2为电键，L 为镇流器，能使日光灯正常发光的是（ ）10．一匀强磁场，磁场方向垂直纸面，规定向里的方向为正，在磁场中有一细金属圆环，线圈位于纸面内，如图甲所示.现令磁感应强度值B 随时间t 变化，先按图乙所示的0a 图线变化，后来又按bc 和cd 变化，令E 1、E 2、E 3分别表示这三段变化过程中感应电动势的大小，I 1、I 2、I 3分别表示对应的感应电流（ ） A ．E 1>E 2，I 1沿逆时针方向，I 2沿顺时针方向B ．E 1<E 2，I 1沿逆时针方向，I 2沿顺时针方向C ．E 1<E 2，I 2沿顺时针方向，I 3沿逆时针方向D ．E 2=E 3，I 2沿顺时针方向，I 3沿顺时针方向二、计算题（共46分） 11（10分）．如图，一个半径为L 的半圆形硬导体ab 在竖直U 型框架上释放从静止，匀强磁场的磁感应强度为B ，回路电阻为R ，半圆形硬导体ab 的质量为m ，电阻为r ，重力加速度为g ，其余电阻不计，（1）当半圆形硬导体ab 的速度为v 时（未达到最大速度），求ab 两端的电压；图8t/sB0 0a -B 01 3 5 7 9 bcd乙顺时针 甲（2）求半圆形硬导体ab 所能达到的最大速度.12（12分）．一半径为r 的圆形导线框内有一匀强磁场，磁场方向垂直于 导线框所在平面，导线框的左端通过导线接一对水平放置的平行金属板，两板间的距离为d ，磁场的磁感应强度B 随时间t 均匀增大且关系式为：B ＝kt ＋B 0开始，在平行板内有一质量为m 的带电液滴静止于两板中间，该液滴可视为质点，重力加速度为g. （1）求平行板两端的电压 （2）求液滴的带电量及电性13．（12分）水平放置的平行金属导轨左边接有电阻R ＝1.5Ω，轨道相距0.4m 且所在处有竖直向下的匀强磁场，磁场随时间的变化关系如图2，金属棒ab 横跨导轨两端，其电阻r ＝0.5Ω，金属棒与电阻R 相距1m ，整个系统始终处于静Bd止状态，求：（1）当t ＝0.1s 时，通过金属棒ab 的感应电流大小及方向； （2）当t ＝0.3s 时，金属棒ab 受到的摩擦力大小及方向.14．（12分）如图所示，竖直向上的匀强磁场，磁感应强度B=0.5T ，并且以s T tB/1.0=∆∆在变化.水平轨道电阻不计，且不计摩擦阻力，宽0.5m 的导轨上放一电阻R 0=0.1Ω的导体棒，并用水平线通过定滑轮吊着质量为M=0.2kg 的重物，轨道左端连接的电阻R=0.4Ω，图中的L=0.8m ，求至少经过多长时间才能吊起重物.(495s)图2图1⨯⨯R BRab L电磁感应单元测试题一参考答案1、D2、C3、AD 解析：充分利用楞次定律中“阻碍”的含义——阻碍原磁通量的变化.4．CD 解析：Φ－t 图象中，某两点连线的斜率表示该段时间内的tΦ∆∆；某点的斜率表示该时刻的tΦ∆∆.5、D6、AC7、AD8、B 磁通量不变，没有感应电流产生9、解析：日光灯电路的元器件的相关位置不能变，总电键与镇流器必须接在火线上，必须有电流通过灯管中的灯丝，但也可用电键手动代替起动器.故应选A 、C 选项.11、BD 解析:感应电动势的大小图线的斜率有关，即斜率越大感应电动势越大，E 1<E 2=E 3，AC 错；由楞次定律和安培定则可知I 1沿逆时针方向，I 2沿顺时针方向 I 3沿顺时针方向，BD 对。
高二物理奥赛测试卷(磁场和电磁感应)
高二物理奥赛测试卷61．两个半径相等的电阻均为9Ω的均匀光滑圆环，固定在一个绝缘水平台面上，两环面在两个相距20cm的竖直平面内，两环面间有竖直向下的B = 0.87T的匀强磁场，两环最高点A、C间接有内阻为0.5Ω的电源，连接导线的电阻不计。
今有一根质量为10g 、电阻为1.5Ω的导体棒MN置于两环内且可顺环滑动，而棒恰静止于图示水平位置，其两端点与圆弧最低点间的弧所对应的圆心角均为θ = 60°。
取重力加速度g = 10m/s2 ，求电源电动势。
2．一边长为l的正方形线圈(线圈的横截面积为S，电阻率为ρ)，以匀速v通过均匀磁成45。
夹角，如图4-3-8所示。
磁场区域的宽为a，高为b。
〉〉l，a＞l，问线圈通过均匀磁场B后释放多少焦耳热？(1)若b〉〉l，a＜l，问线圈通过均匀磁场B后释放多少焦耳热？(2)如b3．半径为R 的无限长螺线管，其电流随时间均匀增加时，其内部的磁感应强度也随时间均匀增加，由于“无限长”的原因，其外部的有限空间内可以认为磁感应强度恒为零。
设内部t B∆∆= k ，（1）试求解管内、外部空间的感生电场。
（2）如果在螺线管内、外分别放置两段导体CD 和EF ，它们都是以螺线管轴线为圆心、且圆心角为θ的弧形，试求这两段导体两端的电势差。
（3）求长为L 的直导体在图10-14中a 、b 、c 三个位置的感应电动势大小分别是多少？4．空间有φ = 60°的扇形磁场，一束由m1 = 36和m2 = 40的两种氩同位素组成的单能氩离子（即能量相同），通过此扇形磁场，射入和射出时，离子束的轴线均与磁场边界垂直。
求两种同位素的发散角5．在相互垂直的匀强电、磁场中，E、B值已知，一个质量为m 、电量为+q的带电微粒（重力不计）无初速地释放，求(1)该粒子电场方向的最大位移Y，(2)轨迹顶点P的曲率半径r，(3)垂直电场方向的“漂移”速度x v，(4)粒子从O到P做经历的时间t1.答案：F =mgtan60°=3G ，R = 6Ω∥3Ω + 1.5Ω + 6Ω∥3Ω F=BIL ε=I(R+r) ε ≈ 6.0V 。
高二物理磁感应强度试题答案及解析
高二物理磁感应强度试题答案及解析1.下列各图中，用带箭头的细实线表示通电直导线周围磁感线的分布情况，其中正确的是（）【答案】D【解析】通电导线周围的磁场方向，由右手螺旋定则来确定，伸开右手，大拇指方向为电流方向，四指环绕方向为磁场方向，通电直导线的磁感线是由导线为中心的一系列同心圆，且导线与各圆一定是相互垂直的，故正确的画法只有D．【考点】本题考查直导线周围磁场的分布情况，意在考查考生对右手螺旋定则的理解和应用及分析判断能力．2.如图所示，矩形线框的质量m＝0.016kg，长L＝0.5m，宽d＝0.1m，电阻R＝0.1Ω.从离磁场＝5m处自由下落，刚入匀强磁场时,由于磁场力作用，线框正好作匀速运动.区域高h1(1)求磁场的磁感应强度；(2) 如果线框下边通过磁场所经历的时间为△t＝0.15s，求磁场区域的高度h2.【答案】（1）（2）【解析】（1）线框做自由落体运动过程，则有线框刚进入磁场时，，，F=BIL，则得到安培力,由平衡条件得，mg=F代入得，（2）线框进入磁场匀速运动的时间为完全进入磁场匀加速运动的时间为匀加速运动通过的位移所以【考点】导体切割磁感线时的感应电动势；匀变速直线运动的位移与时间的关系；自由落体运动3.物理学中，通过引入检验电流来了解磁场力的特性，对检验电流的要求是()A．将检验电流放入磁场，测量其所受的磁场力F，导线长度L，通电电流I，应用公式，即可测得磁感应强度BB．检验电流不宜太大C．利用检验电流，运用公式，只能应用于匀强磁场D．只要满足长度L很短，电流很小，将其垂直放入磁场的条件，公式对任何磁场都适用【答案】BD【解析】用检验电流来了解磁场，要求检验电流对原来磁场的影响很小，可以忽略，所以导体长度L应很短，电流应很小，垂直磁场方向放置，适用于所有磁场，选项B、D正确，【考点】考查了对磁感应强度定义式的理解4.如图所示是测磁感应强度的一种装置。
把一个很小的测量线圈放在待测处，将线圈跟冲击电流计G串联(冲击电流计是一种测量电量的仪器)。
高二物理电磁感应期末测试卷
高二电磁感应期末测试卷一．填空题（每题4分）1．如图42-A2所示，在两根平行长直导线M 、N 中，通入同方向同大小的电流，导线框abcd 和两导线在同一平面内，线框沿着与两导线垂直的方向，自右向左在两导线间匀速移动，在移动过程中，线框中感应电流的方向为（ ） A ．沿abcda 不变 B ．沿adcba 不变 C ．由abcda 变成adcba D ．由adcba 变成abcda（该题考查楞次定律的应用，要注意两导线磁场方向的变化和磁通量的变化情况）2．如图42-A3所示，竖直放置的螺线管与导线abcd 构图成回路，导线所围区域内有一垂直纸面向里变化的匀强磁场，螺线管下方水平桌面上有一导体圆环．导线abcd 所围区域内磁场的磁感应强度按图42-A4中哪一图线所表示的方式随时间变化时，导体圆环将受到向上的磁场作用力（ ）3．如图42-A8所示，甲图中线圈A 的a 、b 端加上如图乙所示的电压时，在0～t 0时间内，线圈B 中感应电流的方向及线圈B 的受力方向情况是（ ） A ．感应电流方向不变 B ．受力方向不变 C ．感应电流方向改变 D ．受力方向改变4．如图所示是电场中一条电场线，一电子从a 点由静止释放，在电场力作用下沿直线向b运动，则下列说法正确的是（ ）A.该电场一定是匀强电场B.场强E a 一定小于E bC.电子具有的电势能εa 一定大于εbD.b 点的电势一定高于a 点的电势5.如图所示，直导线处于足够大的匀强磁场中，与磁感线成θ=30°角，导线中通过的电流为I ，为了增大导线所受的磁场力，可采取下列四种办法，其中不正确的是（ ）图42-A2 图42-A3图42-A4图42-A8A.增大电流IB.增加直导线的长度C.使导线在纸面内顺时针转30°D.使导线在纸面内逆时针转60°6．质量为m ，有效长度为l ，电流强度为I 的通电导体棒，水平放在倾角为θ的绝缘斜面上，整个装置处于如图所示的匀强磁场中，在图中所示的四种情况下，导体与轨道间的摩擦力可能为零的是（ ）7.如图，一带电粒子静止于平行板电容器中，现粒子开始向上运动，其原因可能是（ ） A ．R 1 增加 B ．R 2减小C ．R 3增加D ．R 3减小8. 如图电路中，可使电容器C 1和C 2的电量均增大的方法是（ ） A ．减小R 1 B ．增大R 2 C ．减小R 3 D ．增大R 4二．解答题9.（9分）在用电流表和电压表测电池的电动势和内电阻的实验中，所用的电流表和电压表的内阻分别为0.1Ω和1kΩ。
高二物理《电磁感应》试卷
高二物理《电磁感应》试卷高二物理《电磁感应》试卷班级姓名评分一.选择题(每小题5分,共50分)1.如图1所示,开始时矩形线圈与磁场垂直,且一半在匀强磁场内,磁场边界为MN 为ab.dc的中点连线,若要使线圈产生感应电流,下列方法去行的是( )A．将线圈向上平移B．以ad为轴,从图示位置小于600转动C．以bc为轴,从图示位置小于600转动图1D．垂直于纸面向内运动2.如图2,一光滑水平桌面上放着两个完全相同的金属圆环,彼此绝缘,静止在桌面上,当一个条形磁铁的N极竖直向下向着它们运动时,a.b两线圈的运动情况是( )A．a.b匀静止不动B．a.b互相远离图2C．a.b互相靠近D．a.b受到向上有吸引而跳起3.如图3,水平放置的导轨处于垂直于纸面向内的匀强磁场中,除电阻R外,其它电阻忽略不计.现给导体棒以水平向右的初速度使导体棒在光滑导轨上运动,经一段时间后,导体有可能达到向右匀速运动状态的有( )乙丙A．图甲B．图乙C．图丙D．都不可能达到匀速运动状态4．如图4,在O点正下方具有理想边界的磁场,铜环在A点由静止释放,向右摆至最高点B,不考虑空气阻力,则下列说法正确的是( )A．A点高于B点B．A.B两点在同一水平线C．A点低于B点D．铜环将做等幅摆动5．如图5所示,电路原来接通,在时刻t1突然打开电键K,则通过电阻R1中的电流I随时间t的变化图线应是( )6．某磁场磁感线如图6所示,有铜线圈自图示A位置落至B位置,在下落过程中,自上向下看,线圈中的感应电流方向是( )A．始终顺时针B．始终逆时针C．先顺时针再逆时针D．先逆时针再顺时针v7．如图7所示,当磁铁向铜环运动,铜环的运动情况是( )SA．向右摆动B．向左摆动图7C．静止学D．不能判定8．在如图8所示的电路中,AB支路由带铁蕊的线圈和电流珍表A1组成,流过的电流强度为I1,CD支路由电阻R和电流表A2串联组成,流过的电流强度为I2,发达两支路的电阻值相同,则在K接通和断开时观察到的现象是( )A．K接通的瞬间I1＜I2,断开的瞬间I1＞I2B．K接通的瞬间I1＜I2,断开的瞬间I1＝I2图8C．K接通的瞬间I1＝I2,断开的瞬间I1＜I2D．K接通的瞬间I1＞I2,断开的瞬间I1＝I29．如图9所示,电阻为R,其它电阻均可忽略,ef是一电阻不计的水平放置的导体棒,质量为m,棒的两端分别与ab与cd保持良好的接触,又能沿框架无摩擦下滑,整个装置放在与框架垂直的匀强磁场中,当ef从静止下滑经一段时间后闭合S,则S闭合后( )A．ef的加速度可能大于g B．ef的加速度一定小于gC．ef最终速度随S闭合时刻的不同而不同D．ef的机械能与回路内产生的电能之和一定守恒10．图10中A是一个具有弹性的位置固定的线圈,当磁铁迅速接近时,则线圈A在( )A．N极接近时扩大,S极接近时缩小B．N极接近时缩小,S极接近时扩大C．N极.S极接近时都扩大D．N极.S极接近时都缩小请把选择题答案填入下表:题号12345678910答案二.填空题(每小题4分,共20分)11．如图11所示,两光滑的金属导轨M.N水平放置处在竖直向上的匀强磁场中,搁在导轨上的两金属杆ab和cd垂直于轨,当ab杆沿导轨向右运动时,通过cd杆的电流方向是,cd杆将向运动.12．如果一根长度为1米的直导线在B＝0.6T的匀强磁场中运动时,能够使一个标有〝6V,8W〞的小灯泡正常发光,那么导线在磁场中的运动速度最小必须是m/s.(直导线电阻不计)13．线圈的自感系数大小跟线圈本身的. . . .和有关.14．如图12所示,金属导线AB垂直于BC,且长度均为1米,电阻均0.5Ω,在磁感强度为1T的匀强磁场中以1m/s的速度向下匀速运动,则UAC＝,用一根电阻为1Ω的直导线将AC连接起来,则向下运动时回路中的感应电流I＝.15．半径为R,缺口为600的环形导体MN处在匀强磁场B中,当沿着MN连线的垂直平分线方向发速度v_shy;0平动,则UMN .三.计算题(共30分)16．如图14,水平放置的矩形金属框架,宽0.2米,上面放置一根不计电阻的直导线AB.框架电阻不计,R1＝2Ω,R2＝2Ω,B＝0.5T,当AB以10m/s速度向右匀速滑动时,试求:(1)通过R1.R2电流的大小和方向(2) R1上消耗的电功率17．如图15所示,两平行导轨竖直放置,上端用导线相连,金属棒ab两端与导轨相接触,并可保持水平地沿光滑导轨滑动,整个处在方向垂直于导轨平面的匀强磁场中,导轨和导线电阻,已知金属棒电阻为0.5Ω,质量为0.5Kg,ab长为25cm,B＝2T(g取10m/s2),将金属棒由静止释放后,求:棒下滑的最大速度Vma__shy;.参考答案一.选择题题号12345678910答案 BBAADCABBDD二.填空11．从d向c,右12．1013．长短.匝数.密集程度.粗细,有无铁心14．1V15．BRV0三.计算题16．(1)AB切割磁感线产生的感应电动势:E＝BLV＝0.5_0.2_10＝1V通过R1和R2_shy;的电流:I1＝E/R1＝1/2＝0.5A I2＝E/R2＝1/4＝0.25A (2)R1上消耗的电动率:P＝I12R＝0.52_2W＝0.5W(P＝UI1＝0.5_1W＝0.5W)17． ab在重力作用下将向下滑动,切割磁感线.故而框中将有感电流产生.由楞次定律可知,此时ab将会受到一个与运动方向相反的安培力作用.当v↑→E↑→I↑→F↑,故F合＝(mg－F安)↓.即ab将做加速度逐渐减小的加速运动.当F＝mg时,加速度为0,做匀速运动,此时速度最大.∵F＝mg,I＝E/R＝Blv/R∴BIl＝mg即Vma_＝mgR/B2L2。
第四章《电磁感应》检测题(含答案)--高二上学期物理人教版选修3-2
A． 表的指针和 ，表的指针都发生偏转
B． 表的指针发生偏转， 表的指针不发生偏转
C． 表的指针不发生偏转， 表的指针发生偏转
D． 表的指针和 表的指针都不发生偏转
（1）若电阻P的阻值为R，磁感应强度恒为B，OM杆在外力作用下以恒定的角速度逆时针转动，经时间 从图示位置转过角度 到OD位置，求电阻Р在这段时间内产生的焦耳热Q；若此过程在平行板电容器正中间有一个电荷量大小为q的液滴处于静止状态，则液滴带什么电，液滴的质量为多大?
（2）若电阻P的阻值为2R，第（1）中的其它条件保持不变，小液滴以多大的速度从图示位置水平向右发射后会恰好从上板边缘飞出；
4．如图所示，两根相距为l的平行直导轨ab、cd，b、d间连有一定值电阻，阻值为R，MN为放在ab和cd上的一导体杆，与ab垂直，其电阻值为 ，导轨电阻可忽略不计整个装置处于匀强磁场中，磁感应强度的大小为B，磁场方向垂直于导轨所在平面（指向图中纸面内）现对MN施力使它沿导轨方向以速度v（如图）做匀速运动。令U表示MN两端电压的大小，则（ ）
D．丁图中，磁场方向竖直向上，垂直导轨放在水平平行导轨上的两导线以不同的速度 向左右运动
6．在匀强磁场中放一电阻不计的平行金属导轨，导轨跟大线圈M相接，如图所示．导轨上放一根导线ab，磁感线垂直于导轨所在平面．当导线ab加速向右运动时，M所包围的小闭合线圈N产生的感应电流方向，及所具有的形变趋势是：（）
（2）将线圈A中的铁芯快速抽出，电流计指针将___________（填“左偏”、“右偏”或“不偏”）；
（3）由实验得出产生感应电流的条件是___________。
