天虹TH-110F型便携式大气采样器
大气环境中TSP、SO2和NOx浓度测定
大气环境中TSP、SO2和NOx浓度测定大气环境中TSP、SO2和NOx浓度测定一、实验目的1( 根据布点采样原则，选择适宜方法进行布点，确定采样频率及采样时间，掌握测定空气中SO、NO和TSP的采样和监测方法。
2x2、通过对环境空气中主要污染物质进行定期或连续地监测，判断空气质量是否符合《环境空气质量标准》或环境规划目标的要求，为空气质量状况评价提供依据。
3、根据三项污染物监测结果计算空气污染指数(API)，描述我校空气质量状况。
二、测定项目按照我国《空气环境质量标准GB3095-1996》中规定，大气环境污染监测必测项目有:二氧化硫、氮氧化物、总悬浮颗粒物(TSP)、硫氧化物(测定硫酸盐化速率)、灰尘自然沉降量。
根据我院实际情况监测开放实验主要监测项目为:二氧化硫，氮氧化物和总悬浮颗粒物。
三、空气中污染物的时空分布特点空气中的污染物质具有随时间、空间变化大的特点空气污染物的时空分布及其浓度与污染物排放源的分布、排放量及地形地貌、气象等条件密切相关。
武汉属副热带湿润季风气候，雨量充沛，热量丰富，无霜期长，四季分明。
年平均气温16.80?，年平均降水量1093.3毫米。
年晴天日数208(9日，海拔高度在39—43米之间。
图2-1 武汉市风玫瑰图1、风向我们知道理想大陆上的气压带、风带是如此的规则、单一、稳定，但是在现实中，我们是无法找到这样的地区的。
为了表示一个地区在某一时间内的风频、风速等情况，就需要更科学、更直观的统计方式??风玫瑰图，用风玫瑰图来反映一个地区的气流情况，更贴近现实。
风玫瑰图在气象统计、城市规划、工业布局等方面有着十分广泛的应用。
风玫瑰图是以“玫瑰花”形式表示各方向上气流状况重复率的统计图形，所用的资料可以是一月内的或一年内的，但通常采用一个地区多年的平均统计资料，其类型一般有风向玫瑰图和风速玫瑰图。
风向玫瑰图又称风频图，是将风向分为8个或16个方位，在各方向线上按各方向风的出现频率，截取相应的长度，将相邻方向线上的截点用直线联结的闭合折线图形。
崂应3012型 自动烟尘(气)测试仪(新08代)使用说明-20150403
4.烟气取样器
5.烟气预处理器（选配）
7.高效气水分离器
图 1 测试仪整机组成图 8.2 烟尘采样时，按图 2 所示连接。
1.烟温/含湿量信号线 2.烟尘多功能取样管 6.Ф8×14 橡胶管
3.测试仪主机
4.Ф12×18 硅橡胶管
5.高效气水分离器
7、Ф4×8 橡胶管（橙色，连接测试仪△P“+”接嘴和取样管“+”接嘴）
示数误差：不超过±5.0% 重复性: ≤2.0% 响应时间: ≤90s 稳定性:1 小时内示数值变化 ≤5.0%
7
工作条件 a) b) c) d) e) f) g) 工作电源：AC（220±22）V，50Hz 或 DC24V。 环境温度：(-20～70)℃。 环境湿度：(0～95)%RH。 大气压力：(80～110)kPa。 适用环境：非防爆场合。 工作电源接地线应良好接地。 野外工作时，应有防雨、雪、尘以及日光曝晒等侵袭的措施。
1.显示屏 5.电源开关
2. Ts/Xsw 信号接口 3.AC220V 电源插座 6.测试仪名称标牌 7.数字键盘
8
整机组成及使用连接图
8.1 整套测试仪由测试仪主机、烟尘多功能取样管（以下简称取样管） 、烟气含湿量温度检测器、烟气 取样器、热敏打印机、高效气水分离器等构成。详见图 1。
版权所有 翻印必究
3
崂应 3012H 型自动烟尘(气)测试仪使用说明书
1.测试仪主机
2.烟尘多功能取样管
3.烟气含湿量温度检测器 6.热敏打印机
5 工作原理 5.1 颗粒物等速采样原理 测试仪根据各种传感器检测到的静压、动压、温度及含湿量等参数，自动计算出烟气流速和等速跟 踪流量。测控系统将该流量与流量传感器检测到的流量相比较，计算出相应的控制信号，由该信号控制 电路做出调整，使抽气泵的流量发生变化，最终使测试仪的实际流量与计算的采样流量相等，实现测试 仪的等速采样。 5.2 含湿量测量原理 微处理器控制传感器采集湿球、干球表面温度以及通过湿球表面的压力，结合大气压，同时根据湿 球表面温度自动查出该温度下的饱和水蒸气压力，计算出烟气含湿量。 5.3 空气过剩系数测量原理 测试仪检测出 O2 的浓度，根据检测到的 O2 浓度，换算出空气过剩系数α。 5.4 气体浓度测量原理 抽取含有特定气体的烟气，进行除尘、脱水处理后通过电化学传感器，发生电化学反应，传感器输 出的电流大小在一定条件下与气体的浓度成正比， 所以通过测量传感器输出的电流即可计算出气体的瞬 时浓度；同时根据检测到的烟气排放等参数计算出气体的排放量。 6 技术指标 6.1 烟尘部分技术指标详见表 1。
维萨拉工业测量产品手册说明书
维萨拉工业测量产品手册湿度 | 温度 | 露点 | 二氧化碳 | 沼气 | 油中水分 | 连续监测系统 |溶解气体分析系统 | 过氧化氢 | 压力 | 气象 | 服务支持观测让世界更美好维萨拉的工业测量业务领域产品能够帮助客户了解工艺过程。
我们的产品为客户提供准确可靠的测量数据，帮助客户做出优化工业过程的决策，从而提高过程效率、产品质量、生产力和产量，同时减少能源消耗、浪费和排放。
我们的监测系统还能帮助客户在受监管的环境中运营，以履行监管合规性。
维萨拉工业测量服务于多种类型的运营环境，从半导体工厂和高层建筑，到发电厂和生命科学实验室，对环境条件的可靠监测是实现成功运营的先决条件。
维萨拉的测量产品和系统广泛应用于监测温度、湿度、露点、气压、二氧化碳、汽化过氧化氢、甲烷、油中水、变压器油中溶解气体和液体浓度等参数。
我们的生命周期服务可在测量仪表的整个使用寿命内提供维护。
作为值得信赖的合作伙伴，我们通过在产品和系统生命周期中保证准确的测量数据来支持客户做出可持续的决策。
本产品目录对我们的产品进行整体的介绍，以帮助您选择适合您需求的产品。
如需更多信息，请通过以下方式联系我们：销售热线：400 810 0126电子邮箱：**********************公司网址：扫描二维码，关注维萨拉企业微信3目 录Indigo系列变送器Indigo200系列数据处理单元 (7)Indigo300数据处理单元 (9)Indigo510数据处理单元 (12)Indigo520数据处理单元 (15)用于抽检和校准的手持设备Indigo80手持式显示表头 (18)HMP80系列手持式湿度和温度探头 (21)DMP80系列手持式露点和温度探头 (23)HM70手持式湿度和温度仪 (26)HUMICAP® 手持式湿度温度仪表HM40系列 (29)DM70手持式露点仪 (33)MM70适用于现场检测的手持式油中微量水分和温度测试仪 (36)湿度和温度用于测量相对湿度的维萨拉HUMICAP® 传感器 (38)如何为高湿度应用选择合适的湿度仪表 (40)Insight PC机软件 (44)HMP1墙面式温湿度探头 (46)HMP3一般用途湿度和温度探头 (48)HMP4相对湿度和温度探头 (51)HMP5相对湿度和温度探头 (54)HMP7相对湿度和温度探头 (57)HMP8相对湿度和温度探头 (60)HMP9紧凑型湿度和温度探头 (63)TMP1温度探头 (66)适用于苛刻环境中湿度测量的HMT330系列温湿度变送器 (68)HMT370EX系列本安型温湿度变送器 (78)HMT310温湿度变送器 (84)HUMICAP® 温湿度变送器HMT120和HMT130 (87)适用于高性能暖通空调应用的HMW90系列湿度与温度变送器 (90)HMD60系列湿度和温度变送器 (92)HMD110/112和HMW110/112湿度和温度变送器 (96)适用于楼宇自动化高精度室外测量的HMS110系列温湿度变送器 (99)HMDW80系列温湿度变送器 (101)适用于楼宇自动化应用室外测量的HMS80系列温湿度变送器 (105)HMM100湿度模块 (107)适用于OEM应用的HMM105数字湿度模块 (109)HMM170温湿度模块 (111)INTERCAP® 温湿度探头HMP60 (113)4INTERCAP® 温湿度探头HMP63 (115)HUMICAP® 温湿度探头HMP110 (117)HUMICAP® 温湿度探头HMP113 (120)SHM40结构湿度测量套件 (122)HMK15湿度校准仪 (125)DTR500太阳辐射和雨水防护罩 (127)HMT330MIK气象安装套件 (129)适用于动力汽轮机进气测量的HMT300TMK汽轮机安装组件 (131)露点Vaisala DRYCAP® 传感器用于测量干燥过程中的湿度 (133)DMP5露点和温度探头 (135)DMP6露点探头 (138)DMP7露点和温度探头 (140)DMP8露点和温度探头 (142)DMT340系列露点和温度变送器 (145)适用于高温应用的DMT345和DMT346露点变送器 (151)DMT152露点变送器 (155)DMT143露点变送器 (157)DMT143L露点变送器 (160)用于冷冻干燥机的DMT132露点变送器 (162)DM70用DSS70A便携式采样系统和采样室 (164)DPT146露点和气压变送器 (166)DPT145多参数变送器 (168)二氧化碳适用于苛刻环境的维萨拉CARBOCAP® 测量传感器 (171)GMP343二氧化碳探头 (173)适用于CO2恒温箱的GMP231二氧化碳探头 (176)GMP251二氧化碳探头 (178)GMP252二氧化碳探头 (181)GM70手持式二氧化碳测试仪 (184)适用于苛刻通风要求应用的GMW90系列二氧化碳及温湿度变送器 (187)适用于智能控制通风系统 (DCV) 的GMW80系列二氧化碳、湿度和温度一体变送器 (190)按需控制通风系统中的GMD20系列二氧化碳变送器 (193)GMD110管道安装式二氧化碳变送器 (195)沼气MGP261多气体探头 (197)MGP262多气体探头 (199)油中水用于测量油中微水的维萨拉HUMICAP® 传感器 (201)MMP8油中水分探头 (203)MMT330系列油中微量水分与温度变送器 (205)5MMT310系列油中微量水分与温度变送器 (209)MMT162油中微量水分和温度变送器 (211)连续监测系统维萨拉viewLinc企业版服务器版本5.1 (213)AP10 VaiNet无线接入点 (215)用于连续监测系统的RFL100无线数据记录仪 (218)HMP115温湿度探头 (223)TMP115宽范围温度探头 (225)维萨拉温度与相对湿度数据记录仪系列DL2000 (227)维萨拉通用输入数据记录仪系列DL4000 (229)维萨拉多应用温度数据记录仪DL1016/1416 (231)维萨拉热电偶数据记录仪系列DL1700 (233)维萨拉中端温度、湿度及触点通道数据记录仪 (235)维萨拉vNet以太网供电数据记录仪接口 (238)溶解气体分析OPT100 Optimus™ 溶解气体分析(DGA)监测系统 (240)MHT410变压器油中微量水分、氢气和温度分析仪 (244)过氧化氢用于测量汽化过氧化氢、相对饱和度和相对湿度的维萨拉PEROXCAP® 传感器 (246)用于过氧化氢、湿度和温度测量的HPP270系列探头 (249)压力用于测量压力的维萨拉BAROCAP® 传感器 (253)PTU300气压、湿度和温度一体变送器 (255)适用于专业气象、航空与工业用户的PTB330数字式气压计 (260)气压传递标准PTB330TS (262)PTB210数字气压计 (265)PTB110气压计 (267)将风引起误差降低的SPH10/20静压头 (269)气象Vaisala用于工业应用测量的风和气象传感器技术 (271)风测量装置WA15 (273)WINDCAP® 超声波风传感器WMT700系列 (276)气象变送器WXT530系列 (278)服务支持面向仪表全生命周期服务 (280)67功能•数据处理单元 USB-C 端口支持使用通用 USB 电缆连接到维萨拉Insight PC 软件•数字和图形彩色显示屏（针对模拟型号提供可选的不带显示屏的款式）•IP65 外壳•24 V AC/DC 电源输入•Indigo201：3 个模拟输出（mA 或 V）•Indigo202：RS-485，带有Modbus ® RTU•2 个可配置的继电器维萨拉 Indigo200 系列数据处理单元是一种主机设备，它显示来自维萨拉 Indigo 兼容探头的测量值，同时也可通过模拟信号、Modbus RTU 通信或继电器将这些测量值传输到自动化系统。
固定污染源废气监测课件ppt
预测选嘴
1、必要性 为了从烟道中取得有代表性的烟尘样品，需进行等速采样
，即气体进入采样嘴的速度应和采样点的烟气速度相等。否 则会影响测定结果 2、注意 ➢正确连接动压的“+”、“-”气管； ➢预测选嘴时，不接采样嘴； ➢接地
等速采样
不同采样速度时颗粒物运动状况示意图
预测流速方法
压力的测定：
流速和流量的计算
烟道断面上各测点烟气平均流速按下式计算： d) 仪器压力测量进行零点校准后，将组合采样管插入烟道中，测量各采样点的温度、动压、静压、全压及流速，选取合适的采样嘴。
当系统漏气时，应再分段检查、堵漏或重新安装采样系统，直到检验合格。
vs
v1v2vn n
排气中颗粒物采样原理
将烟采样管由采样孔插入烟道中，使采样嘴置 于测点上，正对气流，按颗粒物等速采样原理 ，即采样嘴的吸气速度与测点处气流速度相等 （其相对误差应在10%以内），抽取一定量的 含尘气体。根据采样管滤筒上所捕集到的颗粒 物量和同时抽取的气体量，计算出排气中颗粒 物浓度。
监测断面的布设
监测断面的设置原则
1)采样位置应避开对测试人员操作有危险的场所。
2)采样位置应优先选择在垂直管段，应避开烟道弯头和断 面急剧变化的部位。
3) 采样位置应设置在距弯头、阀门、变径管下游方向不 小于6 倍直径，和距上述部件上游方向不小于3 倍直径处 。对矩形烟道，其当量直径D=2AB/(A+B)，式中A、B 为 边长。
4)采样断面的气流速度最好在5m/s 以上。
5)测试现场空间位置有限，很难满足上述要求时，可选择 比较适宜的管段采样，但采样断面与弯头等的距离至少是 烟道直径的1.5 倍，并应适当增加测点的数量和采样频次 。
监测点的布设

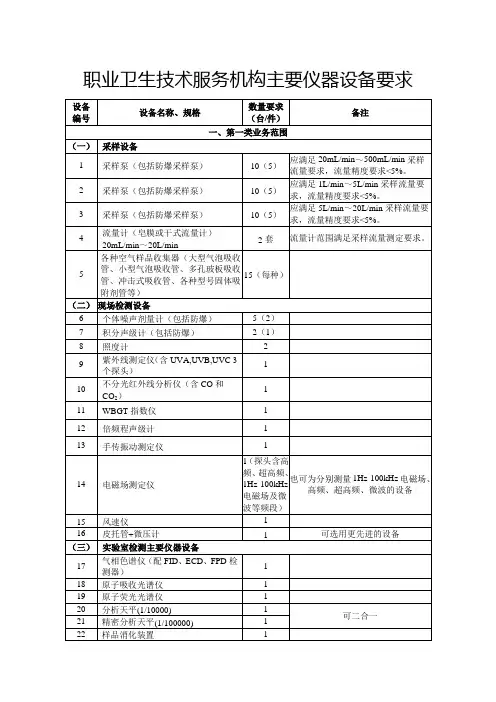

职业卫生技术服务机构主要仪器设备要求
采样泵（包括防爆采样泵）
10（5）
应满足5L/min～20L/min采样流量要求，流量精度要求<5%。
4
流量计（皂膜或干式流量计）20mL/min～20L/min
2套
流量计范围满足采样流量测定要求。
5
各种空气样品收集器（大型气泡吸收管、小型气泡吸收管、多孔玻板吸收管、冲击式吸收管、各种型号固体吸附剂管等）
15（每种）
（二）
现场检测设备
6
个体噪声剂量计（包括防爆）
5（2）
7
积分声级计（包括防爆）
2（1）
8
照度计
2
9
紫外线测定仪（含UVA,UVB,UVC 3个探头）
1
10
不分光红外线分析仪（含CO和CO2）
1
11
WBGT指数仪
1
12
倍频程声级计
1
13
手传振动测定仪
1
14
电磁场测定仪
1（探头含高频、超高频、1Hz-100kHz电磁场及微波等频段）
5各种空气样品收集器大型气泡吸收管小型气泡吸收管多孔玻板吸收管冲击式吸收管各种型号固体吸附剂管等15每种二现场检测设备6个体噪声剂量计包括防爆527积分声级计包括防爆218照度计29紫外线测定仪含uvauvbuvc3个探头110不分光红外线分析仪含co和co2111wbgt指数仪112倍频程声级计113手传振动测定仪114电磁场测定仪1探头含高频超高频1hz100khz电磁场及微波等频段也可为分别测量1hz100khz电磁场高频超高频微波的设备15风速仪116皮托管微压计1可选用更先进的设备三实验室检测主要仪器设备17气相色谱仪配fidecdfpd检测器118原子吸收光谱仪119原子荧光光谱仪120分析天平1100001可二合一21精密分析天平1100000122样品消化装置1设备编号设备名称规格数量要求台件备注23马弗炉124铂金坩埚325普通坩埚526玛瑙研钵127可见分光光度计128冰箱129超声波清洗器130恒温水浴箱131酸度计132相差显微镜1二第二类业务范围四放射卫生检测设备33防护级x剂量率仪134环境级x剂量率仪135表面污染监测仪136中子测量装置137氡及其子体测量装置138空气采样装置1注
渠道科技集团-点将科技
渠道科技集团Channel Technology Group LimitedEnvironmental Pollution Monitoring Instrumentsc生态仪器网站：综合仪器网站：渠道科技集团Channel Technology Group Limited渠道科技多年来专业致力于土壤、植物、环境、水文、气象和动物等生理生态、环境水文领域的教学、科研和应用仪器的销售、研发和服务，是全球几十家同类仪器生产商在中国的销售服务中心。
我们有一支理论扎实，技术过硬的市场和技术人员队伍，并聘请了部分研究院的专家、教授为我们的长期技术顾问，我们可以根据客户的需求和项目特点，为其推荐、整合或集成满足用户需要的仪器设备或系统。
售前：我们有专业的市场人员，时刻准备为用户提供完善的产品配置方案，努力为用户提供最好的产品和服务；售中：我们时刻关注项目的进展和客户的动态，为客户实时解决过程中的问题，做好仪器使用前的相关准备；售后：我们专业的技术工程师随客户到现场完成仪器的安装调试，并对使用人员进行全面细致的培训，并按照售后服务的承诺及时解决客户在使用过程中遇到的问题。
我们致力于提供完美的服务，产品问题三个工作日内提出解决方案；至今我们已在广州、南京、乌鲁木齐、成都等多个城市设有服务机构，可为客户提供更加及时的响应；在北京、上海和昆明我们有三个技术服务中心, 备有大量现货和备件；2008年在上海成立了仪器展示、试用和培训实验室，为客户提供常用产品的试用、备用和借用的服务。
我们始终秉承“完美服务体现渠道价值”的理念，时刻关注国际国内相关行业的先进技术和仪器的发展，以诚信、专业、热情、创新的态度为我们的客户提供从行业动态、方案咨询、产品选型、专业采购、安装培训等优质完善的服务，为中国相关领域的教学、科研和应用做出我们积极的贡献！目 录█土壤取样 (1)AMS环境土壤取样套件 (1)AMS手动/动力土钻 (3)土钻/环刀/铝盒/土筛 (6)PowerProbe 9700-VTR直推式大型动力打孔机械 (7)SPS200土壤溶液取样器 (9)AMS土壤气体采样套件 (10)█水文取样 (11)AMS便携式地下水取样器 (11)管式水取样器 (12)Van Dorn水平水取样器 (13)NISKIN三通道微型水取样器 (14)Rosette多通道水取样器 (14)6712便携式采水样仪 (15)AMS底泥采样器 (17)AMS砂石底泥采样器 (17)Ekman底泥采样器 (17)AMS分层淤泥和沉积物采样套件 (18)AMS系列淤泥取样器 (19)Kajak沉积物取样器 (21)自落式沉积物取样器 (21)Gravity沉积物原状取样器 (22)█大气采样 (23)APS降雨降尘采样器 (23)HIRST孢子花粉采样器 (24)MERCK空气浮游菌采样仪 (25)HAGUE7000空气碳14采样器 (26)MARC7000型氚采样器 (29)EDP7000/ EDP9002电沉积仪 (31)█样品预处理 (32)Dispensette标准型瓶口分配器 (32)HandyStep电动连续移液器 (33)Transferpette S单通道移液器 (34)Transferpette 8/12道移液器 (35)Crystal 系列分析天平 (36)UVC/T-M-AR不锈钢紫外操作台 (37)XUBA超声波清洗器 (38)LMC-3000离心机 (40)BT5D系列高温加热器 (41)GRD1温度梯度板 (42)QBA加热干浴器 (43)TXF200系列精密恒温水浴 (44)GLS Aqua 系列线性震荡浴槽 (49)HE10D/HE30D循环油浴槽 (50)MMS-3000微型磁力搅拌器 (51)PTR多功能垂直旋转混合器 (52)PHMP微孔板加热振荡器 (53)PSM-3D多功能3D摇床 (54)ES20摇床培养箱 (55)TPG-1260系列小型植物生长室 (56)█环境遥感 (57)PSR系列便携式地物波谱仪 (57)PSR-1100 野外手持式地物波谱仪 (59)OFS-2500地物光谱仪 (61)ADC多光谱数码相机 (63)Mini MCA高质量多光谱数码相机 (64)█大气环境 (65)HOBO 小型自动气象站 (65)Vantage Pro2自动气象站 (67)QT-1030 梯度气象监测系统 (71)WatchDog 1000系列环境因子记录仪 (73)Sprayer超声波气象站 (76)Kestrel系列手持气象站 (77)WatchDog A系列温湿度/CO2记录仪 (80)WatchDog B系列纽扣温湿度记录仪 (81)HOBO Pro V2系列温湿度记录仪 (82)HOBO U12系列室内温湿度/光照记录仪 (83)RG3-M自记录雨量温度计 (85)WatchDog 1120自动记录雨量计 (86)7852自动记录雨量计 (86)顶喷式人工降雨模拟器 (87)人工降雨模拟器 (87)Field Scout系列辐射计 (88)GTH3 便携式CO2/温湿度检测器 (90)S151/153红外二氧化碳分析仪 (91)S157/S158野外便携式CO2检测仪 (92)QT-1090 环境气体监测系统 (94)AQM60空气质量监测站 (95)AQM10 大气颗粒物监测站 (97)空气质量检测仪 (98)Qubit氢气测量仪 (99)KEC-900负氧离子测试仪 (100)█土壤环境 (101)Munsell土壤比色卡 (101)针式土壤温度计 (101)IQ160防水型pH测定仪 (102)WET-2土壤水分/温度/电导率速测仪 (103)EM38大地电导仪 (104)EC 110便携式盐分计 (105)ECTestr土壤原位电导计 (105)WaterScout土壤水分监测站 (106)QT-SM01土壤水分测定仪 (107)ML2x土壤水分速测仪 (108)PMS9000 非极化土壤水势测量电极 (109)1150数字式土壤三相测定仪 (110)SC-900数显式土壤紧实度仪 (111)DIK-2001/2012土壤团粒分析仪 (112)ECOPROBE5 土壤污染调查系统 (113)WEST便携式土壤通量测量系统 (115)Q-BOX SR1LP土壤呼吸作用测量系统 (119)AMS 环境土壤取样套件用途：AMS 环境土壤取样套件全部为不锈钢组件，适用于田间土壤污染水平高或需要采样器能耐酸的情况下。
烟尘烟气连续自动监测系统复习考试题大题题库：简答、操作题整理
简答题：1、什么是完全抽取法？它有何优点？答：完全抽取法是采用专用的加热采样探头将烟气从烟道中指取出来，经过伴热传输，使烟气在传输中不发生冷凝，烟气传输到烟气分析机拒后进行除尘、除湿等处理，然后进入分析仪进行分析检测。
完全抽取法也叫直接抽取法。
其优点是：①干基测量，可以直接测得干烟气中污染物含量；②由于烟尘和水蒸汽已经从样品中去除，所以分析仪的测量精度高。
其缺点是：①样品气体需要伴热，保温传送（温度保持在140-160°C之间）；②样品气体需要降温、除水等预处理；③在高硫分场合有酸冷凝的可能，采样和预处理部件需要防腐蚀；④采样流量较大（一般＞2L/min），过滤器易堵塞，需要定期进行反吹。
第一章2、固定污染源连续监测的采样方式主要有哪些？答：采样方式分为抽取采样法和直接测量法两种。
抽取采样法又分为直接抽取法和采样稀释法；直接测量法又分为内置式测量和外置式测量。
3、直接抽取法中的前处理方式和后处理方式的优缺点？答：直接在探头后降低烟气温度低于环境温度并除湿的方式称为前处理方式。
其优点：烟气经处理后能更灵活地选择分析仪；探头后除水，不需要加热采样管。
其缺点：探头后处理烟气对处理系统进行维护时不太方便；可在探头上降温、除湿，使探头变得复杂；传输距离远使样品气体浓度变化，造成测量误差。
在气体进入分析仪之前对烟气进行净化、降温、除湿的处理方式称为后处理方式。
其优点：便于人员检查处理系统。
其缺点：但须使整个采样管保持适当的温度。
4、直接抽取式CEMS中电子制冷器的原理？答：在两个不同导体组成的回路中通电时，一个接头吸热，另一个接头放热，这是珀尔帖效应。
改变输入直流电源的电流强度，就可以调整制冷或制热的功率。
同时通过改变直流电源的极性，就能使热量的移动方向逆转，从而达到任意选择制冷或制热的目的。
5、直接抽取式CEMS中隔膜泵的原理？答：隔膜泵的工作原理是机械冲程活塞或由连续棒移动活塞。
隔膜往复运动，短脉冲方式移动气体，当隔膜上升，气流从下通过吸气阀进入泵的内腔；当隔膜被推下时，吸气阀关闭同时排气阀打开，气体进入采样管。
固定污染源废气监测解读
TH-880F的湿度传感器
湿度监测器的连接方法
测定步骤：
1) 正确连接仪器，然后在储水罐中注满1/3的蒸馏水。 2) 打开采样孔，清除孔中的积灰。将采样管插入烟道中心位置，封闭采样孔。 3) 当排气温度较低或水分含量较高时，采样管应保温或加热数分钟后，再开动抽气泵， 系统默认出事抽气流量25L/min。 4) 当干、湿球温度计读数稳定后，按”ENTER”键，系统自动记录含湿量数据。
采样点距烟道内壁距离
2、矩形或方形烟道
将烟道断面分成适当数量的等面积小块，各块中心即为测
点。小块的数量按表4 的规定选取。原则上测点不超过20 个。 烟道断面面积小于0.1m2，流速分布比较均匀、对称并符 合要求的，可取断面中心作为测点。
长方形断面的测定点
正方形断面的测定点
仪器设备准备工作
三甲基胺
腐烂性鱼臭
硫化氢
腐烂性蛋臭
甲硫醇 硫化甲基 乙醛 二硫化甲 基 苯乙烯
纸浆厂、饲料肥料等制造厂、鱼的肠和骨处理厂、垃圾处理厂、 腐烂性洋葱臭 粪便处理厂、污水处理厂等 纸浆厂、饲料肥料等制造厂、鱼的肠和骨处理厂、粪便处理厂、 腐烂性卷心菜 污水处理厂等 臭 乙醛制造厂、醋酸制造厂、酸醋乙脂制造厂、香烟厂、复合肥 料厂、鱼的肠和骨处理厂、氯丁二烯橡胶生产厂等 鱼腥刺激臭
排气中颗粒物采样原理
将烟采样管由采样孔插入烟道中，使采样嘴置
于测点上，正对气流，按颗粒物等速采样原理， 即采样嘴的吸气速度与测点处气流速度相等 （其相对误差应在10%以内），抽取一定量的 含尘气体。根据采样管滤筒上所捕集到的颗粒 物量和同时抽取的气体量，计算出排气中颗粒 物浓度。
采样原则
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TH-110F型便携式大气采样器
仪器工作环境条件和技术指标：
环境温度:(5-45)℃;相对湿度:≤90%;工作电源:AC220(1±10%）V、频率：(50±1)Hz;大气压：（70-110）kpa
1、操作规程
1.1将仪器装上三脚架。
1.2按照“连接示意图”装上干燥瓶及采样瓶，连好气路，接通电源。
1.3设置参数。
开机仪器显示1C：00：30，配合使用[移动]、[递增]可预置Ι路泵采样时间。
按[设定]键，显示2C：00：30，配合使用[移动]、[递增]可预置II路泵采样时间。
按[设定]键，显示CC：00：05，在此项中可设置延时开机时间（即在仪器内置标准时间基础上往后延迟一定的时间自动开机采样）。
按[设定]键，显示CR：00：05，此项（不能修改）显示为仪器内置标准时间，开机即自动走时；
注意：至此所有参数都不能作任何修改，在此项中按一下[移动]键，可立即按照设定的采样时间开机采样；流量计侧面的指示灯亮，调节流量计旋钮，设置好采样流量，采样即开始。
注意：自动开机采样必须在“CR-”状态下，计时采样。
1.4定时采样。
2、注意事项
2.1使用交流电、充电方法：接入220V交流电，将背板上的充电开关置于“开”档，打开电源，仪器即可使用交流电工作；若关掉电源开关，仪器即可自动充电，充电时间为（12-15）小时。
2.2当仪器显示“LLLLLL”时，仪器自动停止采样工作，但本次采样数据有效，请用户及时充电，否则影响正常采样工作。
2.3 防止采样吸收液进入仪器中，须在采样瓶与仪器进气嘴之间串接一只缓冲干燥瓶。
2.4仪器长时间不用，在使用前应对仪器进行充电。
2.5更换保险管在1A-2A中选取。
2.6 注意保持仪器的清洁及配件的齐全。
2.7 本仪器不能用于易燃易爆场所。
3、维修保养
3.1 仪器不能进水，进吸收液，禁摔。
3.2 对泵坏，时控板坏等硬件故障请用户及时与技术人员联系，不能随意拆开处理。
3.3 保持仪器的清洁与配件的齐全。
