ANSYS问题汇总
ansys警告错误信息汇总
ansys警告错误信息汇总警告错误信息汇总NO.0001、ESYS is not valid for line element.原因：是因为我使用LATT的时候，把“--”的那个不小心填成了“1”。
经过ANSYS的命令手册里说那是没有用的项目，但是根据我的理解，这些所谓的没有用的项目实际上都是ANSYS在为后续的版本留接口。
对于LATT，实际上那个项目可能就是单元坐标系的设置。
当我发现原因后，把1改成0——即使用全局直角坐标系，就没有WARNING了。
当然，直接空白也没有问题。
NO.0002、使用*TREAD的时候，有的时候明明看文件好好的，可是却出现*TREAD end-of-file in dataread.后来仔细检查，发现我TXT的数据文件里，分隔是采用TAB键分隔的。
但是在最后一列后面，如果把鼠标点上去，发现数据后面还有一个空格键。
于是，我把每个列最后多的空格键删除，，然后发现上面的信息就没有了。
NO.0003、Coefficient ratio exceeds 1.0e8 - Check results.这个大概是跟收敛有关，但是我找不到具体的原因。
我建立的一个桥梁分析模型，尽管我分析的结果完全符合我的力学概念判断，规律完全符合基本规律，数据也基本符合实际观测，但是却还是不断出现这个警告信息。
有人知道这个信息是什么意思，怎么调试能消除吗？NO.0004、*TREAD end-of-file in data readtxt中的表格数据不完整！NO.0005、No *CREATE for *END. The *END command is ignored忘了写*END了吧，呵呵NO.0006、Keypoint 1 is referenced by only one line. Improperly connected lineset for ALcommand两条线不共点,尝试nummrg命令NO.0007、L1 is not a recognized PREP7 command, abbreviation, or macro.This command willbe ignored还没有进入prep7，先：/prep7NO.0008、Keypoint 2 belongs to line 4 and cannot be moved 同一位置点2已经存在了，尝试对同位置的生成新点换个编号，比如1002NO.0009、Shape testing revealed that 32 of the 640 new or modified elementsviolate shape warning limits. To review test results, please see theoutput file or issue the CHECK command.单元形状奇异，在我的模型中6面体单元的三个边长差距较大，可忽略该错误NO.0010、用命令流建模的时候遇到的The drag direction (from the keypoint on drag line 27 that is closestto a keypoint KP of the given area 95) is orthogonal to the areanormal at that KP. Area cannot be dragged by the VDRAG command.意思是拉伸源面的法向与拉伸路径垂直，不能使用VDRAG命令。
ansys收敛问题
1.一般首先是改变初值，尝试不同的初始化，事实上好像初始化很关键，对于收敛～2.Ansys的收敛最基础的是网格的质量，这个靠经验3.首先查找网格问题，如果问题复杂比如与模型、边界、初始条件都有关系。
4.边界条件、网格质量5.有时初始条件和边界条件严重影响收敛性，曾经作过一个计算反反复复，通过修改网格，重新定义初始条件，包括具体的选择的模型，还有老师经常用的方法就是看看哪个因素不收敛，然后寻找和它有关的条件，改变相应参数。
就收敛了6.A.检查是否哪里设定有误.B.从算至发散前几步,看presure分布,看不出来的话,再算几步,看看问题大概出在那个区域,连地方都知道的话,应该不难想出问题所在.C.网格,配合第二点作修正,或是认命点,就重建个更漂亮的,或是更粗略的来除错...D.再找不出来的话,我会换个solver...7.我解决的办法是设几个监测点，比如参数变化较大的地方，若这些地方的参数变化很小，就可以认为是收敛了，尽管此时残值曲线还没有降下来。
8.记得好像调节松弛因子也能影响收敛，不过代价是收敛速度。
9.网格有一定的影响，最主要的还是初始和边界条件载荷步、载荷子步均是对所施加荷载的一种描述方式。
在施加荷载的时候需要对载荷步、载荷子步进行定义。
载荷步仅仅是为了获得解答的载荷配置，它的作用是在给定时间间隔内的一组荷载。
在线性静态或稳态分析中，可以使用不同的载荷步、施加不同的载荷组合。
在瞬态分析中，多个载荷步载荷历程曲线的不同区段来描述荷载随时间的变化情况。
在有一些分析中需要用到载荷子步。
载荷子步是正在求解的载荷步中的时间点，是对载荷步描述的进一步细化。
在所有的静态和瞬态分析中，ANSYS通过指定分析中载荷步结束的时间来定义载荷步。
这样，在瞬态分析或其他有关速率的静态分析中，时间具有实际意义；在于速率无关的分析中，时间是作为识别载荷步以及载荷子步的“计数器”来跟踪载荷步，并无实际意义。
时间步则一般在非线性问题或瞬态动力学问题求解中使用，是每一次迭代求解的步长，设置过大则容易不收敛。

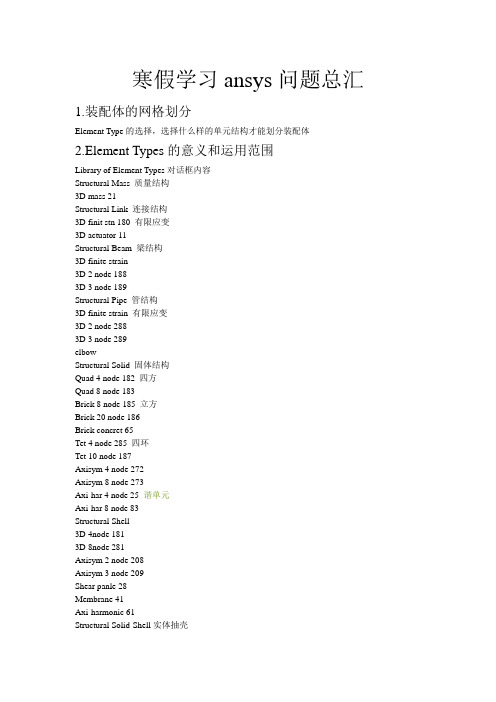

寒假学习ansys问题总汇
寒假学习ansys问题总汇1.装配体的网格划分Element Type的选择，选择什么样的单元结构才能划分装配体2.Element Types的意义和运用范围Library of Element Types对话框内容Structural Mass 质量结构3D mass 21Structural Link 连接结构3D finit stn 180 有限应变3D actuator 11Structural Beam 梁结构3D finite strain3D 2 node 1883D 3 node 189Structural Pipe 管结构3D finite strain 有限应变3D 2 node 2883D 3 node 289elbowStructural Solid 固体结构Quad 4 node 182 四方Quad 8 node 183Brick 8 node 185 立方Brick 20 node 186Brick concret 65Tet 4 node 285 四环Tet 10 node 187Axisym 4 node 272Axisym 8 node 273Axi-har 4 node 25 谐单元Axi-har 8 node 83Structural Shell3D 4node 1813D 8node 281Axisym 2 node 208Axisym 3 node 209Shear panle 28Membrane 41Axi-harmonic 61Structural Solid-Shell实体抽壳3D finite strain 190Structural Constraint 结构束缚Nonlinear MPC 184 非线性预测控制Contact 接触2D Target 1692D 2 nd surf 1712D 3 nd surf 1722D pt-to-surf 1752D nd-to-nd 1783D Target 1703D 4 nd surf 1733D 8 nd surf 1743D pt-to-surf 1753D line-line 1763D line-surf 1773D nd-to-nd 178Gasket 衬垫2D 4-node 1922D 6-node 1933D 16-node 1943D 8-node 195Cohesive 胶体2D 4-node 2022D 6-node 2033D 16-node 2043D 8-node 205Combination化合Spring-damper 14Nonlin spring 39Combination 40Control elem 372D Bearing 214Pretension 179ANSYS Fluid 流体Dyn coupling 382D hydrostatic 2413D hydrostatic 2422D contained 793D contained 80Axi-contained 81Proe-pressure2D 4 node 2122D 8 node 2133D 8 node 2153D 20 node 2163D 10 node 207User Matrix 用户矩阵Mass Matrix 27Stiff Matrix 27Damp Matrix27Superelement 超单元Superelement 50Surfuce Effect 面效应2D structural 1533D structural 1543D line load 1563D axisymm 159Point follower 201Not SolvedMesh Facet 200Null Element 03.装配体的网格划分重点是零件间接触点，接触面，接触线的网格划分。
Ansys错误总汇
ANSYS错误汇总目录NO.0001 ESYS is not valid ESYS is not valid for line element. 原因：是因为我使用 LATT 的时候，把“--”的那个不小心填成了“1”。
经过 ANSYS 的命令手册里说那是没有用的项目，但是根据我的理解，这些所谓的没有用的项目实际上都是 ANSYS 在为后续的版本留接口。
对于 LATT，实际上那个项目可能就是单元坐标系的设置。
当我发现原因后，把 1 改成 0——即使用全局直角坐标系，就没有 WARNING 了。
当然，直接空白也没有问题。
NO.0002 *TREAD 使用*TREAD 的时候，有的时候明明看文件好好的，可是却出现 *TREAD end-of-file in data read. 后来仔细检查，发现我 TXT 的数据文件里，分隔是采用 TAB 键分隔的。
但是在最后一列后面，如果把鼠标点上去，发现数据后面还有一个空格键。
于是，我把每个列最后多的空格键删除，然后发现上面的信息就没有了。
NO.0003 Coefficient ratio exceeds 1.0e8 - Check results. Coefficient ratio exceeds 1.0e8 - Check results. 这个大概是跟收敛有关，但是我找不到具体的原因。
我建立的一个桥梁分析模型，尽管我分析的结果完全符合我的力学概念判断，规律完全符合基本规律，数据也基本符合实际观测，但是却还是不断出现这个警告信息。
NO.0004 *TREAD end-of-file in data read txt 中的表格数据不完整！NO.0005 No *CREATE for *END. The *END command is ignored 忘了写*END了吧，呵呵NO.0006 Keypoint 1 is referenced by only one line. Improperly connected line set for AL command 两条线不共点,尝试 nummrg 命令。

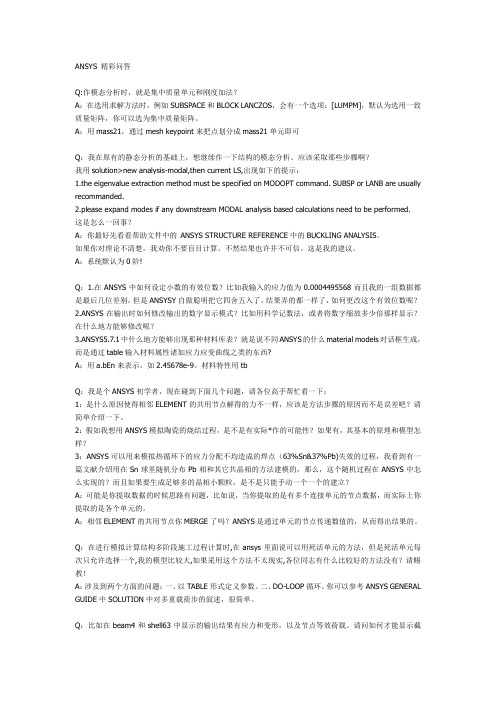

ANSYS 精彩问答
ANSYS 精彩问答Q:作模态分析时，就是集中质量单元和刚度加法？A：在选用求解方法时，例如SUBSPACE和BLOCK LANCZOS，会有一个选项：[LUMPM]，默认为选用一致质量矩阵，你可以选为集中质量矩阵。
A：用mass21，通过mesh keypoint来把点划分成mass21单元即可Q：我在原有的静态分析的基础上，想继续作一下结构的模态分析。
应该采取那些步骤啊？我用solution>new analysis-modal,then current LS,出现如下的提示：1.the eigenvalue extraction method must be specified on MODOPT command. SUBSP or LANB are usually recommanded.2.please expand modes if any downstream MODAL analysis based calculations need to be performed.这是怎么一回事？A：你最好先看看帮助文件中的ANSYS STRUCTURE REFERENCE中的BUCKLING ANALYSIS。
如果你对理论不清楚，我劝你不要盲目计算。
不然结果也许并不可信。
这是我的建议。
A：系统默认为0阶!Q：1.在ANSYS中如何设定小数的有效位数？比如我输入的应力值为0.0004495568而且我的一组数据都是最后几位差别，但是ANSYSY自做聪明把它四舍五入了，结果弄的都一样了，如何更改这个有效位数呢？2.ANSYS在输出时如何修改输出的数字显示模式？比如用科学记数法，或者将数字缩放多少倍那样显示？在什么地方能够修改呢？3.ANSYS5.7.1中什么地方能够出现那种材料库表？就是说不同ANSYS的什么material models对话框生成，而是通过table输入材料属性诸如应力应变曲线之类的东西?A：用a.bEn来表示，如2.45678e-9。
ANSYS中不同单元之间的连接问题总结
MP,PRXY,1,0.3 !定义泊松比
R,1 !定义实体单元实常数
R,2,10.0,10/12.0,1000/12.0,10.0,1.0 !定义梁单元实常数
BLC4,,,20,7,10 !创建矩形块为实体模型
WPOFFS,0,3.5 !将工作平面向Y方向移动3.5
ANSYS中不同单元之间的连接问题
总结一下不同单元之间的连接问题
论坛里常有人问不同单元之间的连接问题，我自己也一直被这个问题所困绕，最近从ANSYS工程分析进阶实例上知道了ANSYS中不同单元之间的连接原则。感觉收收获不小，现把它上传与大家共享。
一般来说，按“杆梁壳体”单元顺序，只要后一种单元的自由度完全包含前一种单元的自由度，则只要有公共节点即可，不需要约束方程，否则需要耦合自由度与约事方程。例如：
MPC即Multipoint Constraint,多点约束方程，其原理与前面所说的方程的技术几乎一致，将不连续、自由度不协调的单元网格连接起来，不需要连接边界上的节点完全一一对应。
MPC能够连接的模型一般有以下几种。
solid模型-solid模型
shell模型-shell模型
solid模型-shell模型
单元类型的选择问题
初学ANSYS的人，通常会被ANSYS所提供的众多纷繁复杂的单元类型弄花了眼，如何选择正确的单元类型，也是新手学习时很头疼的问题。
单元类型的选择，跟你要解决的问题本身密切相关。在选择单元类型前，首先你要对问题本身有非常明确的认识，然后，对于每一种单元类型，每个节点有多少个自由度，它包含哪些特性，能够在哪些条件下使用，在ANSYS的帮助文档中都有非常详细的描述，要结合自己的问题，对照帮助文档里面的单元描述来选择恰当的单元类型。
ansys软件问答合集(一)
18 在Ansys中，当定义了数组 *dim, a,,20,1时，赋初值 a(1)=1,2,3,.....20，发现有些a 中的数值与 所赋予的不符，为什么会这样？ 回答：采用这种赋值方式时，赋初值不能超过10个。 a(1)=1,2,...,10 a(11)=11,12,...20 这样赋初值就能解决上面的问题了。 19 在Ansys中碰到警告“*** WARNING *** There are 1 small equation solver pivot terms.”，这是 什么警告？该怎么解决？ 回答： ansys,刚度矩阵主元太小， 可能是单元畸形，或者材料参数有问题， 总之这个问题你 就不断的换个方式建立模型，trial and error ，往往就解决了这个问题 20 在Ansys中碰到错误“Shear modulus must be positive for material 1 in element 1.”，这个错误是 什么意思？ 回答： 材料参数有问题。使剪切模量为负。 21 "在Ansys中碰到警告“*** WARNING *** CP = 8.922 TIME= 10:37:30 Specified DOF constraint UY at unused node 350010. ”和警告“*** WARNING *** SUPPRESSED MESSAGE CP = 8.984 TIME= 10:37:30 Force load on unused node 101403 FY.”，这是什么警告？" 回答： 加边界的节点未包含在计算出现问题“node 8471 does not lie on or near the selected elements.The CEINTF operation produced no results for this node.”，该怎么解决？正确装配步骤是什么？ 回答：单元装配时，中间操作/命令流步骤，添加了冗余的操作/命令。正确步骤为：1） XSEL/ESLX/CM，X-ELEM，ELEM；2）XSEL/NSLX/CM，X-NODE，NODE； 3） CEINTF顺序不乱，也不能有冗余命令。任何诸如CM，X-X，X，比如CM,A-No,AREA出现 在步骤中，都会导致错误。 10 在Ansys中，出现警告“Term 4 （node 5000 rotz） on CE number 3331 is not active on any element。This term is ignored。”，是什么原因？怎么解决？ 回答：这一warning发生当主节点坐标系与从节点坐标系不在同一个坐标体系下时。例如主节点 坐标系为总体直角坐标系，而从节点坐标系为总体圆柱体坐标系。解决方法，就是保证二 者坐标体系相一致。 11 Ansys模型中有圆柱和长方体相切，相切的附近单元划分时，出现不好的警告，该怎么解决？ 有什么好的划分单元格方法吗？ 回答：解决方法一：寻求划分比较好的网格质量（最佳方法）。可以通过改变建模策略和网格 划分策略实现 解决方法二：采用更多的载荷步，以及更多的载荷子步。 12 在一个Ansys实体模型上加弯矩后出现的警告“Term 1 (node 3525 ROTX) on CE number 4 is not active on any element。This CE is ignored.”，可能是什么原因？ 回答：原因：Term 1 (node 3525 ROTX) on CE number 4 is not active on any element 就是说，节点 3525的ROTX自由度不在任何单元中active，没有哪个单元支持ROTX自由度。
ansys软件问答合集(二)
47 在Ansys中，碰到提示“Volume 1 cannot be meshed. 208 location(s) found where non-adjacent boundary triangles touch. Geometry configuration may not be valid or smaller element size definition may be required.”。这是什么问题？ 回答：提示就是告诉你需要更小的单元，可能单元太大的时候出现的网格有有问题，比如狭长 的网格，计算的时候集中应力太大。
48 在Ansys中，碰到错误Volume11 could not be swept because a source and a target area could not be determined automatically。please try again...，这是什么原因？ 回答：体不符合SWEEP的条件，把体修改成比较规则的形状，可以分割试试。 49 在Ansys中，碰到警告和错误：“*** WARNING *** SUPPRESSED MESSAGE CP = 1312.641 TIME= 16:51:48 An error has occurred writing to the file = 12 which may imply a full disk. The system I/O error = 28. Please refer to your system documentation on I/O errors. ”，这是什 么错误和警告？ 回答：1.I/O设备口错误，I/O=26，错误，告诉你磁盘已满，让你清理磁盘。但是实际问题的解 决不是这样，是你的磁盘格式不对，将你的磁盘格式从FAT26改称NTFS的就可以了。因为 FAT26格式的要求你的单一文件不能大于4G。但是我们一旦做瞬态或者是谐相应的时候都很 容易超过这个数，所以系统抱错。Байду номын сангаас2.I/O设备口错误，I/O=9,错误，和上一个一样告诉你磁盘已满，让你清理磁盘。但是实际问题 是由于你的磁盘太碎了造成的，你只要进行磁盘碎片整理就可以了，这个问题就迎刃而解。
ansys软件常见问题及解决方案
一：2006.2.26号ansys无法使用出现以下情况：
二：遇到的问题：
无法获得mac 地址！！！！！
1. 运行cmd ipconfig/all 无信息出现
2. WinHostId.exe中得到的也是只有8位的mac 地址（3d5d18f3）而不是
000795279c29（12位）
三：解决办法
分析是ip地址出现问题！！
因为ansys要上网验证用户信息！！
那就设置一个静态的IP地址吧
（本人之前一直使用自动项，想是这个原因吧，因为这几天不能上网了，不知道是不是这个样！！）
果然！！！奇迹出现
能够正常通过二中的方法得到mac地址了，（即使之前偶已经找到了要用的mac/000795279c29，但是它与系统中的（3d5d18f3）不符合所以也是无法通过注册！！！）
设置了静态ip 后他们就相符了！！（why？？）
剩下的问题就very easy了：）
重新导入注册文件license.dat
装好后在把ip设置为默认吧！（过河拆桥）
二：2006.3.9又出现问题了，晕的很
Haha
5minitures 搞定
原来我的虚拟内存太小（物理384M/虚拟384M）
显然太小了！问题就出在这里！
C：设置为512---612 m（c盘起决定作用！）本人由于c太小故如此。
D：设置为384---512 m
虚拟内存最好要有1024m
退出后，运行ansys8.1 ok！
Ansys你叫我如何爱你？！
（如果你不知道怎么改虚拟内存。
）。
Ansys自己搜集地入门建议及问题问题详解
contour plot通过视图的方式显示计算的模型的有限元分析计算结果，比如是位移示图，应力示图，温度示图等，可以是连续节点方式，也可以是单元离散方式显示，就是为了更加直观地看计算结果。
ansys中如何在同一个分析中定义两种材料属性。
现在material props里定义不同的材料，然后在划分网格之前在meshing-mesh attributes-default attribus里选择你想要赋予被划网部件的材料编号，这样就可以实现给不同部件定义不同的材料属性了在建模时，已经在关键点或者节点之间连接起来的线，有时候把ANSYS 最小化一下，或者由于想把模型转个角度时，那些线就会不见了，但是用删除功能时，还是可以选到这些隐藏的线的。
请问这是什么原因。
还有为什么我看到参考书上在对一个桁架桥模型分析时，建模后没有用meshing里的功能，是不是意味着他没有划分网格？顺便问下“NDIV是什么意思？No。
of element division。
这个框怎么填？谁能提供一个ANSYS力常用单元类型的简单介绍，比如LINK8,BEAM3这些适合什么情况下用。
本人初学，望高人指教答：1.要想画出所建的东西，就要用PLOT菜单，比如显示线，用Plot>Lines。
如果想把所有东西显示，如此用Plot>Multi-Plots 。
2.mesh就是划分单元的意思，单元是由结点组成的。
可以先建结点，再把结点连成单元，这个时候就不需要meshing。
meshing是针对几何物体的，比如建了一条线，把线分成单元时就用到meshing。
3.NDIV是分成的份数。
比如一条线要划分成多少个单元。
直接输入整数即可。
4.LINK单元是杆单元，即不考虑弯曲，结点的位移中没有转角，只有平移。
BEAM单元是梁单元，既考虑平移，而考虑转角。
LINK8、BEAM4都是空间单元，BEAM3是平面梁单元。
ANSYS中如何将施加的约束显示出来plot ctrl->symbelplot ctrl->symbel 点ok 以后还是没有的话，plot可以显示，约束施加在节点上，就plot nodes，施加在关键点上就plot keypoints，施加在线上就plot lines请问ansys中，merge items与booleans >add有何区别？booleans >add是布尔相加，原始圆元相加成新园元，是一个单一的整体，没有接缝merge items，是在将两个接触的物体之间能产生影响，如下：Q:我现在需分析一个板梁结构板已用SHELL63单元划分好梁我是用板上的一条线划分单元并添加截面而生成的但现在运算时发现板和梁是分开的它们之间互不影响请教各位高手怎样将板和梁合并为一个整体?A:Preprocessor>Numbering Ctrls>Merge Items里element and node 合并。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1：ansys中的等效应力是什么物理含义？ (2)2．ansys后处理中负值的应力是压应力还是拉应力？ (3)3解决非线性分析不收敛的技巧！ (3)4非线性计算完的收敛图线，如何看他的收敛性呢，每条颜色的线代表什么意思呢？ (4)5求教accat及lccat命令 (5)6有关分块后的merge问题。
(5)7请教如何用APDL命令程序提取单元相关信息。
(5)8．ansys的刚度矩阵是在那一步骤生成的，如何读出，其格式如何 (5)9在混凝土的计算中，如何选择裂缝模型 (6)10．请问TB命令怎么用？？TB命令是用在非线性材料里吗？那么mp和TB有什么区别啊？一般什么情况下可以用TB命令？ (7)11．ansys 如何输入yield stress. 712、将Ansys计算结果输出到Tecplot的完整命令流！ (7)13、【原创】将数组中数据导入表中命令流，然后用曲线画出 (8)14、有一个问题，就是我想看我在建模时用的是什么单位，本来是mm的，我可能用成cm 了，怎么查看？1115、ansys是否可以自动搜索实体边界 (11)16、问一下疲劳计算得出的结果都是什么意思？？补充资料 (11)17、温度荷载问题 (12)18、如何把指定位置的节点的节点号提取出来？用什么命令？ (12)19、划分网格后修改单元属性问题 (12)20、快速去掉窗口的ansys标志 (13)21、merge节点与glue-mesh的区别 (13)22、glue不glue的区别？？？ (13)23、画等应力线大全，呵呵 (13)24、荷载步数太多了，该怎么办？ (14)25、我能否在建立好模型后再定义我的元素属性 (14)26、怎样划分不平行于全球坐标系xy的面 (15)27、如何查看层间应力值？ (15)28、在ANSYS中用表面效应单元加任意方向的荷载 (15)29、撰写论文中图像的灰度处理 (16)30、提取材料号2的所有体积命令是什么呢?. 1731、请教：solve后的warning怎样才能不用手动点OK?. 1732、循环计算生成的转矩结果数据如何保存成TXT文件 (17)33、请问不在同一平面的两个面如何合成一个面啊？？？ (17)34、关于hardpoint。
若在构件的某点处有一集中载荷，需在mesh之前在该处建立一个hardpoint,请问这个hardpoint的建立应该已经改变了该构件的应力分布了吧？？为什么要建hardpoint?hardpont和一般的keypoint有什么区别？？1835、用apdl如何分别读取节点响应的实部和虚部？？ (18)36、使用Ansys软件使用的经验小结 (18)37、ansys中如何提取各结点温度输出到TXT文档中？ (22)38、可以施加两种载荷吗？ (23)39、ansys中的单位问题 (23)40、ANSYS中如何执行batch批处理命令?. 2341、无规则编号，不等间距node如何两两连接成单元 (23)42、用APDL命令读取ANSYS后处理应力应变结果 (24)43、CE 和CP有何区别 (24)44、ansys用*get获得的节点应变是真应变，工程应变还是green应变？ (25)45、mesh200单元如何使用？ (25)46、ANSYS误差估计的问题 (25)47、如何计算实体模型某个截面上的合力和弯矩 (26)48、如何判别一个模型网格划分的合理与否？ (26)49、关于ansys做岩土材料分析的D-P模型的讨论 (27)50、请问检查模型是否有缝隙怎么检查？ (27)50、如何判断某个节点是在面上还是在体内呢？ (27)51、nsol命令不能够画应力随时间变化曲线 (27)52、给曲面施加梯度荷载的方法 (27)53、在ANSYS中如何显示点、线、面、体的编号？ (27)54、如何在ANSYS 中显示弯矩图 (28)55、ansys后处理的等值线上的字母如何改大啊？ (28)56、如何看到模型内部的应力分布情况 (29)57、ANSYS中如何提取等效节点载荷？ (29)58、关于提取最大节点力的问题 (29)59、请问一下，如何改变图象显示模式？ (29)60、怎样得到内力图和弯矩图 (30)61、tbdata的用法 (30)62、映射网格划分方法 (30)63、怎么改变面的发向方向 (33)64、关于载荷步的一点体会 (33)65、计算结果的评价： (34)66、ansys后处理可否画自定义变量的云图 (34)67、两种PowerGraphis结果显示模式对结果的影响 (34)67、让ANSYS程序在命令执行到某一行的时候停止 (35)68、怎么在计算结果实体云图中切面?. 3569、log文件整理心得： (35)70．典型静力分析的基本过程可以用以下命令流表示： (39)71、在Ansys中绘制二维曲线 (40)72、ANSYS坐标系总结 (41)1：ansys中的等效应力是什么物理含义？它与最大应力s1有什么区别，平常讨论应力分布，应该用等效应力还是最大应力s1呢？1）计算等效应力时是否需要输入等效泊松比呢？好像有效泊松比的默认值是0.5。
（2）在实际的应用中，例如在讨论平板上的圆孔应力集中的应力分布问题时，应该用等效应力来描述应力集中的现象，还是采用主应力s1来反应集中的程度呢？还是采用一个单方向的sx来说明问题呢？答：1）这个等效应力应该就是弹塑性力学里的VonMises应力，他主要考察的是材料在各个方向上的应力差值，因为在实验室里获得材料强度都是单向载荷作用下的强度（当然现在也有三轴应力实验仪），所以有时候材料所受的单向载荷可能很大，但并没有造成破坏，这是就是看他的等效应力，具体表示就是σ等效=sqrt{0.5[(σ1-σ2)^2+(σ2-σ3)^2+(σ3-σ1)^2]}2）等效应力是三项主应力的组合如s，int即为max(si-sj),si,sj为三项主向应力。
i，j=1，2，3 i≠j即tresca型s,eqv为sqrt(0.5*∑(si-sj)**2)，i，j=1，2，3 i≠j 即mises型3）对于第一个问题：没有听说过等效泊松比这个概念，在网上查了一下也没有明确的答案，还请指教，不过泊松比默认0.5的意思是弹性区满足体积不可压缩对于第二的问题：我认为应该采用等小应力来描述应力集中的现象，因为在实际中很难找到真正的单轴拉压的情况，一般结构的受力都没有这么简单，所以在分析的时候需要用等效应力来将各主应力进行转化，因此应该用等效应力来描述应力集中的现象。
4）等效泊松比就是泊松比，一般在前处理中都会输入的！等效应力计算时不会用到泊松比，不过在计算mises等效应变时会用到。
对于elastic & thermal strains 泊松比取为材料的泊松比；对于plastic creep hyperelastic strains 泊松比取为0.52．ansys后处理中负值的应力是压应力还是拉应力？答：应力，拉为正，压为负外载荷（压力/拉力），压为正，拉为负。
外荷载的话应该参考坐标系的方向决定3解决非线性分析不收敛的技巧！这是本人在振动论坛上摘抄的一段我觉得对解决非线性分析收敛很有帮助！希望能给大家些启发！（这个帖子我觉得应该放到这里，对初学者很有帮助）影响非线性收敛稳定性及其速度的因素很多：1、模型——主要是结构刚度的大小。
对于某些结构，从概念的角度看，可以认为它是几何不变的稳定体系。
但如果结构相近的几个主要构件刚度相差悬殊，在数值计算中就可能导致数值计算的较大误差，严重的可能会导致结构的几何可变性——忽略小刚度构件的刚度贡献。
如出现上述的结构，要分析它，就得降低刚度很大的构件单元的刚度，可以加细网格划分，或着改用高阶单元（BEAM->SHELL,SHELL->SOLID)。
构件的连接形式（刚接或铰接）等也可能影响到结构的刚度。
2、线性算法（求解器）。
ANSYS中的非线性算法主要有：稀疏矩阵法(SPARSE DIRECT SOLVER)、预共轭梯度法(PCG SOLVER)和波前法(FRONT DIRECT SLOVER)。
稀疏矩阵法是性能很强大的算法，一般默认即为稀疏矩阵法（除了子结构计算默认波前法外）。
预共轭梯度法对于3-D实体结构而言是最优的算法，但当结构刚度呈现病态时，迭代不易收敛。
为此推荐以下算法：1）、BEAM单元结构，SHELL单元结构，或以此为主的含3-D SOLID的结构，用稀疏矩阵法；2）、3-D SOLID的结构，用预共轭梯度法；3）、当你的结构可能出现病态时，用稀疏矩阵法；4）、当你不知道用什么时，可用稀疏矩阵法。
3、非线性逼近技术。
在ANSYS里还是牛顿－拉普森法和弧长法。
牛顿－拉普森法是常用的方法，收敛速度较快，但也和结构特点和步长有关。
弧长法常被某些人推崇备至，它能算出力加载和位移加载下的响应峰值和下降响应曲线。
但也发现：在峰值点，弧长法仍可能失效，甚至在非线性计算的线性阶段，它也可能会无法收敛。
为此，尽量不要从开始即激活弧长法，还是让程序自己激活为好（否则出现莫名其妙的问题）。
子步（时间步）的步长还是应适当，自动时间步长也是很有必要的。
4、加快计算速度在大规模结构计算中，计算速度是一个非常重要的问题。
下面就如何提高计算速度作一些建议：充分利用ANSYS MAP分网和SWEEP分网技术，尽可能获得六面体网格，这一方面减小解题规模，另一方面提高计算精度。
在生成四面体网格时，用四面体单元而不要用退化的四面体单元。
比如95号单元有20节点，可以退化为10节点四面体单元，而92号单元为10节点单元，在此情况下用92号单元将优于95号单元。
选择正确的求解器。
对大规模问题，建议采用PCG法。
此法比波前法计算速度要快10倍以上（前提是您的计算机内存较大）。
对于工程问题，可将ANSYS缺省的求解精度从1E-8改为1E-4或1E-5即可。
5、荷载步的设置直接影响到收敛。
应该注意以下几点：1、设置足够大的荷载步（将MAXMIUM SUBSTEP=1000000），可以更容易收敛，避免发散的出现(nsub,nsbstp,nsbmx,nsbmn)；2、设置足够大的平衡迭代步数，默认为25，可以放大到很大(100)(eqit,eqit)；3、将收敛准则调整，以位移控制时调整为0.05，以力控制为0.01(CNVTOL,lab,value,toler,norm,minref)。
4、对于线性单元和无中间节点的单元（SOLID65和SOLID45），关闭EXTRA DISPLACEMENTS OPTIONS（在OPTIONS中）。
5、对于CONCRETE材料，可以关闭压碎功能，将CONCRETE中的单轴抗压强度设置为-1(tadata,mat,shrcf-op,shrcf-cl,UntensSt,UnCompSt(-1))。
