管螺纹配合情况
管螺纹种类及配合说明
1、英制管螺纹55°
来源于英制惠氏螺纹，按1/16锥度关系，有密封与非密封螺纹。
A、一般密封管螺纹（R）使用中螺纹副内需要加入密封填料。具有连接与密封功能。
英制密封圆柱内螺纹Rp 与圆柱内螺纹配合使用的英制密封圆锥外螺纹R1
英制密封圆锥内螺纹Rc 与圆柱锥螺纹配合使用的英制密封圆锥外螺纹R2
配合方式：
圆柱内螺纹/ 圆锥外螺纹、“柱/锥”、RP / R1
圆锥内螺纹/ 圆锥外螺纹、“柱/锥”、Rc / R2
左旋螺纹代号：LH，右旋省略。
B、非密封管螺纹（G）仅有机械连接功能，非密封G螺纹为圆柱螺纹。
P T螺纹指的是英制圆柱密封管螺纹，相同规格与R、Rc螺纹可以相互配合。
PF螺纹指的是英制圆锥非密封管螺纹，相同规格与ISO或中国牌号G螺纹可以相互配合。
PF和PT为旧英制螺纹，它是（日本和韩国）沿用1926-1966年的英制螺纹。
2、美制管螺纹60°
A、一般密封圆锥管螺纹（NPT、NPSC）
美制一般密封圆锥管螺纹（内、外）NPT
美制一般密封圆柱内螺纹NPSC
配合方式：
圆柱内螺纹/ 圆锥外螺纹、“柱/锥”NPSC/NPT
圆锥内螺纹/ 圆锥外螺纹、“锥/锥”NPT/NPT
左旋螺纹代号：LH，右旋省略。
B、干密封圆锥管螺纹（NPTF、NPSF、NPSI、PTF-SAE SHORT）
主要用于密封有严格要求的特殊场合，如毒气弹、汽车、飞机、航天器等。
C、非密封管螺纹（NPSM、NPSL、NPTR）
美制与英制两种管螺纹参数相差较多，不能在一个管件上同时使用。
3、米制管螺纹60°只用在不与外界直接发生关系的局部连接上。
一般密封米制管螺纹圆柱外螺纹/ 圆锥管内螺纹“柱/锥”M/ZM
圆锥管外螺纹/ 圆锥管内螺纹“锥/锥”ZM/ZM
非密封米制管螺纹M
英制管螺纹
英制管螺纹 BSP为英制管螺纹总体代号，但是分为三种BSPP、BSPT和BSPF。 BSPP(British Standard Pipe Parallel (thread))为英制圆柱管螺纹代号，只有内螺纹，相当于国内的55度圆柱(平行)管螺纹,即G，而BSPT(British Standard Taper Pipe Thread)是一种英制圆锥管螺纹标准，指螺纹的牙型角为55度，螺纹具有1:16的锥度，相当于国内的55度圆锥管螺纹,即ZG，另外就是BSPF(British Standard Pipe Fine Hand Taps)为英制细牙管螺纹;前面两者用於用于密封接合，后边一种用於一般的用于接合。 关於英制管螺纹1/4"bspp的具体意义如下: 螺纹代号为G1/4，基本尺寸为1/4”，大径(d=D, mm)为13.157，螺距(p, mm)为1.337，每英寸牙数(tpi)为19，中径(d2=D2, mm)为12.301，小径外螺纹(d3)为11.445，牙型高度(H1)为0.856，底孔尺寸为11.6mm 关於各国管螺纹代号如下: G是中国的代号; PF是日本的代号; BSP是英国的代号; R、K是德国的代号(R是内螺纹、K是外螺纹); TPYБ是前苏联的代号; Rp是ISO的代号。 英制管螺纹来源于英制惠氏螺纹，惠氏螺纹的管路系列与惠氏螺纹牙型组合建立起了英制管螺纹的基本尺寸.按1/16锥度关系，1940年，提出惠氏螺纹的非密封管螺纹系列(BSP系列);1956年，单独颁布英制非密封管螺纹标准(BS 2779)。
欧洲国家和英联邦国家首先接受了英制管螺纹标准.ISO/TC5/SC5管螺纹标准化技术委员会及其秘书处受欧洲国家控制，英制管螺纹标准被ISO标准采用.1955年，ISO提出英制密封管螺纹标准(ISO R 7);1961年，ISO提出英制非密封管螺纹标准(ISO R 228).1978年，ISO颁布了两种英制管螺纹的正式标准(ISO7-1和 ISO228-1).目前，英制管螺纹已被北美洲已外的国家所普遍接受，广泛的应用于国际贸易中。 ISO标准内的英制管螺纹已转化为米制单位制.英制管螺纹的米制化方法非常简单，将原来管螺纹的英寸尺寸乘以25.4就转化为毫米尺寸.英制管螺纹尺寸在被淘汰的问题.所谓要使用真正的管螺纹标准是不现实的.这里不存在真米制管螺纹与假米制管螺纹之分。 英制密封管螺纹有两种配合方式，“柱/锥”和“锥/锥”.两种英制密封管螺纹使用不同的螺纹环规(圆柱螺纹环规和圆锥螺纹环规)和螺纹塞规(基准平面的位置不同，两者基准平面相距半牙).欧洲国家主要采用“柱/锥”配合螺纹;而欧洲以外国家则主要采用“锥/锥”配合螺纹.同一个密封管螺纹件，欧洲国家检验合格的管螺纹，欧洲以外国家检验则可能不合格.国际贸易中一定要注意这种差异否则可能出现废品.1994年前，ISO的英制密封管螺纹标准及其量规标准是按“锥/锥”配合体系设计的.我国的英制密封管螺纹产品可以直截进入国际市场.而欧洲国家的管螺纹的管螺纹产品则处于不利的地位.2000年以后，ISO的英制密封管螺纹标准及其量规标准是按“柱/锥”配合题系设计的.我国原有的英制密封管螺纹产品进入国际市场就会遇到困难.为此，我国于2000年修订了英制密封管螺纹国家标准.将原来的一个螺纹标准变为两个螺纹标准，以此提示设计者要注意两种配合螺纹的不同和正确选用.日本在1999年修定英制密封管螺纹标准时，仍然坚持采用1994年前的ISO标准.所以，2000年以后的国际英制密封管螺纹市场更加复杂，国内厂家要备加小心。
管螺纹配合情况
管螺纹种类及配合说明 1、英制管螺纹55° 来源于英制惠氏螺纹，按1/16锥度关系，有密封与非密封螺纹。 A、一般密封管螺纹（R）使用中螺纹副内需要加入密封填料。具有连接与密封功能。 英制密封圆柱内螺纹Rp与圆柱内螺纹配合使用的英制密封圆锥外螺纹R1 英制密封圆锥内螺纹Rc与圆柱锥螺纹配合使用的英制密封圆锥外螺纹R2 配合方式： 圆柱内螺纹/ 圆锥外螺纹、“柱/锥”、RP / R1 圆锥内螺纹/ 圆锥外螺纹、“柱/锥”、Rc / R2 左旋螺纹代号：LH，右旋省略。 B、非密封管螺纹（G）仅有机械连接功能，非密封G螺纹为圆柱螺纹。 P T螺纹指的是英制圆柱密封管螺纹，相同规格与R、Rc螺纹可以相互配合。 PF螺纹指的是英制圆锥非密封管螺纹，相同规格与ISO或中国牌号G螺纹可以相互配合。 PF和PT为旧英制螺纹，它是（日本和韩国）沿用1926-1966年的英制螺纹。 2、美制管螺纹60° A、一般密封圆锥管螺纹（NPT、NPSC） 美制一般密封圆锥管螺纹（内、外）NPT 美制一般密封圆柱内螺纹NPSC 配合方式： 圆柱内螺纹/ 圆锥外螺纹、“柱/锥”NPSC/NPT 圆锥内螺纹/ 圆锥外螺纹、“锥/锥”NPT/NPT 左旋螺纹代号：LH，右旋省略。 B、干密封圆锥管螺纹（NPTF、NPSF、NPSI、PTF-SAE SHORT） 主要用于密封有严格要求的特殊场合，如毒气弹、汽车、飞机、航天器等。 C、非密封管螺纹（NPSM、NPSL、NPTR） 美制与英制两种管螺纹参数相差较多，不能在一个管件上同时使用。 3、米制管螺纹60°只用在不与外界直接发生关系的局部连接上。 一般密封米制管螺纹圆柱外螺纹/ 圆锥管内螺纹“柱/锥”M/ZM 圆锥管外螺纹/ 圆锥管内螺纹“锥/锥”ZM/ZM 非密封米制管螺纹M

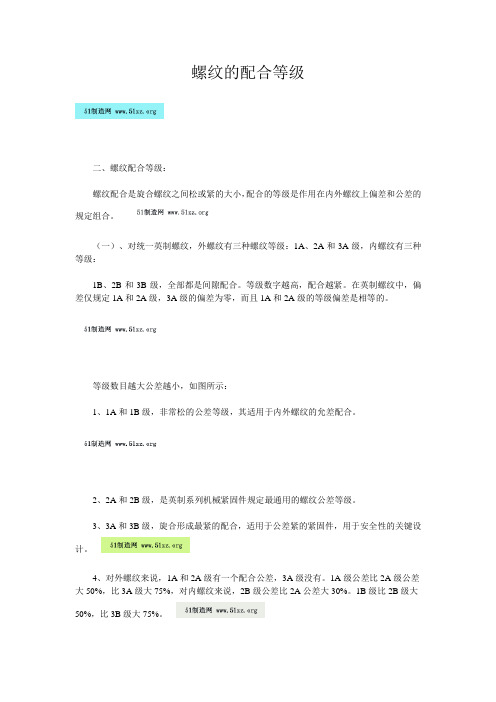

螺纹的配合等级
螺纹的配合等级 二、螺纹配合等级： 螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。 （一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级： 1B、2B和3B级，全部都是间隙配合。等级数字越高，配合越紧。在英制螺纹中，偏差仅规定1A和2A级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的。 等级数目越大公差越小，如图所示： 1、1A和1B级，非常松的公差等级，其适用于内外螺纹的允差配合。 2、2A和2B级，是英制系列机械紧固件规定最通用的螺纹公差等级。 3、3A和3B级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设计。 4、对外螺纹来说，1A和2A级有一个配合公差，3A级没有。1A级公差比2A级公差大50%，比 3A级大75%，对内螺纹来说，2B级公差比2A公差大30%。1B级比2B级大50%，比3B级大75%。 （二）、公制螺纹，外螺纹有三种螺纹等级：4h、6h和6g，内螺纹有三种螺纹等级：5H、6 H、7H。（日标螺纹精度等级分为I、II、III三级，通常状况下为II级）在公制螺纹中，H和h 的基本偏差为零。G的基本偏差为正值，e、f和g的基本偏差为负值。如图所示： 1、 H是内螺纹常用的公差带位置，一般不用作表面镀层，或用极薄的磷化层。G位置基本偏差用于特殊场合，如较厚的镀层，一般很少用。
2、g常用来镀6-9um的薄镀层，如产品图纸要求是6h的螺栓，其镀前螺纹采用6g的公差带。 3、螺纹配合最好组合成H/g、H/h或G/h，对于螺栓、螺母等精制紧固件螺纹，标准推荐采用6H/6g的配合。 （三）、螺纹标记 螺纹的种类和标注 （2006-03-13 16:32:20 ） 1 螺纹的种类 螺纹按用途可分为联接螺纹和传动螺纹两类。常用标准螺纹的种类及用途可参看表1。 2 螺纹联接的画法 如图2在剖视图中，内、外螺纹结合部分按外螺纹画，其余部分仍用各自的画法表示。 内、外螺纹的大、小径的粗细实线应分别对齐。
常见的管螺纹
管螺纹：主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。 常见的管螺纹主要包括以下几种：NPT、PT、G等。 1）NPT是National(American)Pipe?Thread的缩写，属于美国标准的60度椎管螺纹，用于北美地区，国标查阅GB/T12716-1991。 2）PT（BSPT）是Pipe Thread?的缩写，是55度密封圆椎管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。国内叫法为ZG.。 3）G是55度非螺纹密封管螺纹，属惠氏螺纹家族。标记为G代表圆柱螺纹。国标查阅GB/T7307-2001。? 公制螺纹与英制螺纹的区别： 公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示； 公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等腰60度牙型； 公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）； “行内人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。 另外还有：ISO—公制螺纹标准60度；UN—统一螺纹标准60度；API—美国石油管螺纹标准60度；W—英国惠氏螺纹标准55度； NPT BSP螺纹技术---- NPT，PT，G螺纹的区别 NPT，PT，G各种螺纹的区别 NPT，PT，G都是管螺纹． NPT 是National (American) Pipe Thread 的缩写，属于美国标准的60 度锥管螺纹，用于北美地区．国家标准可查阅GB/T12716-1991 PT 是Pipe Thread 的缩写，是55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅GB/T7306-2000 G 是55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G 代表圆柱螺纹．国家标准可查阅GB/T7307-2001 另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一等于８分，1/4 ?就是２分，如此类推．G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。即螺纹由一圆柱面加工而成。 ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，国标标注为Rc公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。公制螺纹用公制单位，美英制螺纹用英制单位。管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。公称直径是指所连接的管道直径，显然螺纹直径比公称直径大。1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。 英制管螺纹来源于英制惠氏螺纹，惠氏螺纹的管路系列与惠氏螺纹牙型组合建立起了英制管螺纹的基本尺寸.按1/16锥度关系，惠氏螺纹的径向直径公差转化为英制密封管螺纹的轴向牙数公差（存在一定量的修约和调整）.再参照英制密封管螺纹的公差值提出英制非密封管螺纹的公差（公差由单向分布变为单向分布，放松顶径公差，放开底径公差）.三种螺纹提出的时间为： 1841年，提出英国惠氏螺纹，1905年，颁布惠氏螺纹新标准（BS 84）. 1905年，颁布英制密封管螺纹标准（BS 21）. 1905年至1940年，由惠氏螺纹履行英制非密封管职责.1940年，提出惠氏螺纹的非密封管螺纹系列（BSP系列）；1956年，单独颁布英制非密封管螺纹标准（BS 2779）.
管螺纹尺寸
1、公制螺纹所标注的公称尺寸即直径值，而英制要所标注的尺寸乘以25.4，才等与其直径值。 2、公制螺纹的牙型角为60度，而英制螺纹的牙型角为55度。 3、公制螺纹螺距就是其相邻两牙在中径线上对应两点间的轴向距离。而英制螺纹的螺距可由1英寸长度内的牙数换算出来。 公称通径DN/mm 俗称相当管螺纹/in 外径D/mm 6 1分管1/8 10 8 2分管1/4 10 3分管3/8 14或17 15 4分管1/2 18或22 20 6分管3/4 25或27 25 1寸管 1 32或34
1.本标准包括了圆锥内螺纹和圆柱内螺纹与圆锥外螺纹两种联接形式。 2.本标准适用于管子、管接头、旋塞、阀门和其它螺纹联接的附件。 3.当内螺纹的结构无螺尾时，有效螺纹的长度不应小于表中最小值的80%。 4.与圆锥外螺纹配合的圆柱内螺纹，其各直径的极限偏差均为圆锥内螺纹基面轴向位移的确良/16。 5. 标记示例： 螺纹特征代号：R表示圆锥外螺纹；Rc表示圆锥内螺纹；Rp表示圆柱内螺纹 公称直径为1 1/2的圆锥内螺纹：Rc1 1/2 公称直径为1 1/2的圆柱内螺纹与圆锥外螺纹组成的螺纹副：Rp1 1/2 / R1 1/2 公称直径为1 1/2的圆锥内螺纹与圆锥外螺纹组成的螺纹副：Rc1 1/2 / R1 1/2 当螺纹为左旋时 Rc 1 1/2 / R1 1/2 -LH 6. 示图中： 内、外圆锥螺纹牙型圆柱内螺纹牙型 p = 25.4 / n p = 25.4 / n
H = 0.960237p H = 0.960491p h = 0.640327p h = 0.640327p r = 0.137278p r = 0.137329p
密封管螺纹
密封管螺纹 一、密封管螺纹按标准分主要有三类： 1.英制标准密封管螺纹（惠氏）牙形角55度单位为inch，锥度1:16，牙顶和牙底有圆角。 2.美制标准密封管螺纹（布氏）牙形角60度单位为inch，锥度1:16，牙型为平顶平底。 3.米制密封管螺纹牙形角60度单位为mm，锥度1:16，牙型为平顶平底。 二、螺纹密封的配合方式和应用场合 1．圆柱内螺纹—圆锥外螺纹：用于低压管路，静载荷环境。 2．圆锥内螺纹—圆锥外螺纹：用于高压管路，变载荷环境。 如下图所示 三、标记方法 1．英制密封管螺纹标记方法： 圆锥内螺纹例：Rc1/2 圆锥外螺纹例：R3/4
圆柱内螺纹例：Rp1/2 例：Rp3/4/ R3/4 表示3/4英寸圆柱内螺纹配3/4英寸圆锥外螺纹。标注方法是内螺纹在前，外螺纹在后，中间用斜线“/”分开。 2．美国管螺纹标准规定的标记由螺纹尺寸代号、每英寸牙数、螺纹特征代号组成。对60度干密封圆锥管螺纹在其螺纹特征代号后标注其公差等级代号(1或2)，1级螺纹的公差等级代号可以省略不标。例如：3-8NPSC、4—8NPT、3／4—14PTF—SAE SHORT。3/4-14-NPT：3/4表示管子公称尺寸，14表示每英寸的牙数，NPT是螺纹种类代号。 3. 米制密封管螺纹 1) 代号ZM; 2) 米制密封管螺纹的尺寸用公称直径表示； 3）标准基距不标注，短基距用S表示； 4）与外锥螺纹配合的圆柱螺纹用普通螺纹代号加注标准号表示。例：公称直径为10mm的米制锥螺纹（标准基距）其标记为：ZM10 与其配合的圆柱内螺纹的标记为：M10x1?GB1415 圆锥内螺纹与圆锥外螺纹的配合：ZM10/ZM10 圆柱内螺纹与短基距的圆锥外螺纹的配合为：M10x1?GB1415/ZM10-S 四、圆锥管螺纹配合特点：
55度螺纹、60度螺纹介绍
55度螺纹与60度螺纹的区别 55度管螺纹：主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。 常见的管螺纹主要包括以下几种：NPT、PT、G等。 1）NPT是National(American)Pipe Thread的缩写，属于美国标准的60度锥管螺纹，用于北美地区，国标查阅GB/T12716-1991。 2）PT（BSPT）是Pipe Thread 的缩写，是55度密封圆锥管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。国内叫法为ZG.。 3）G是55度非螺纹密封管螺纹，属惠氏螺纹家族。标记为G代表圆柱螺纹。国标查阅GB/T7307-2001。 公制螺纹与英制螺纹的区别： 公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示； 公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等
腰60度牙型； 公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）； “行内人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。 另外还有：ISO—公制螺纹标准60度；UN—统一螺纹标准60度；API—美国石油管螺纹标准60度；W—英国惠氏螺纹标准55度； NPT BSP螺纹技术---- NPT，PT，G螺纹的区别 NPT，PT，G各种螺纹的区别 NPT，PT，G 都是管螺纹． NPT 是 National (American) Pipe Thread 的缩写，属于美国标准的 60 度锥管螺纹，用于北美地区．国家标准可查阅 GB/T12716-1991 PT 是 Pipe Thread 的缩写，是 55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅 GB/T7306-2000
管螺纹标准
管螺纹标准 55度 管螺纹：主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。 常见的管螺纹主要包括以下几种：NPT、PT、G等。 1）NPT是National(American)Pipe?Thread的缩写，属于美国标准的60度椎管螺纹，用于北美地区，国标查阅GB/T12716-1991。 2）PT（BSPT）是Pipe Thread?的缩写，是55度密封圆椎管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。国内叫法为ZG.。 3）G是55度非螺纹密封管螺纹，属惠氏螺纹家族。标记为G代表圆柱螺纹。国标查阅GB/T7307-2001。? 公制螺纹与英制螺纹的区别： 公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示； 公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等腰60度牙型； 公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）； “行内人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。 另外还有：ISO—公制螺纹标准60度；UN—统一螺纹标准60度；API—美国石油管螺纹标准60度；W—英国惠氏螺纹标准55度； NPT BSP螺纹技术---- NPT，PT，G螺纹的区别 NPT，PT，G各种螺纹的区别 NPT，PT，G都是管螺纹． NPT 是National (American) Pipe Thread 的缩写，属于美国标准的60 度锥管螺纹，用于北美地区．国家标准可查阅GB/T12716-1991 PT 是Pipe Thread 的缩写，是55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅GB/T7306-2000 G 是55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G 代表圆柱螺纹．国家标准可查阅 GB/T7307-2001 另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一等于８分，1/4 ?就是２分，如此类推．G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。即螺纹由一圆柱面加工而成。 ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，国标标注为Rc公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。公制螺纹用公制单位，美英制螺纹用英制单位。管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。公称直径是指所连接的管道直径，显然螺纹直径比公称直径大。1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。
管牙螺纹标准
55度螺纹与60度螺纹的区别 国内和国外行业标准表 螺纹外径公制和英制管螺纹标准螺纹换算标准 ①公称螺纹外径：分公制和英制两种 ZG是锥管的汉语拼音第一个字母。就是锥管螺纹的意思。3/4是四分之三英寸。是指管子的内径是3/4英寸。准确的来讲它的内径是19.05毫米，但这是老标准，现在已经不用了。现在的国标规定ZG3/4″螺纹内径是20毫米。它的表示方法应该是：ZG3/4″。其中（″）是英寸的代表符号。 一英寸等于25.4毫米。一英寸等于8应分。3/4的来历是6/8=3/4。俗称6分。 同样ZG1/2″螺纹的管子内径≈15毫米。俗称4分。 ZG1″螺纹的管子内径≈25毫米。俗称1寸。 ZG11/2″螺纹的管子内径≈32毫米。俗称1寸半。.....。 锥管螺纹只用于液压系统连接；而管螺纹G3/4″只用于水管连接。锥管螺纹与管螺纹极为相似，区别只在锥度上。管螺纹都是英制的！！！！！ 英制螺纹1/2的大径就是1/2英寸,而管螺纹的1/2指的是管子的内孔 日本工业标准使用公制。JIS有明确的规定。 螺纹分二类，普通螺纹和管螺纹。 UN是普通螺纹，他的螺压角为60度。 GP是管 螺纹，他的螺压角为55度。 3/8"-20BSF ，表示是惠氏细牙螺纹，螺纹的公称直径是 3/8"（单位：英寸），对应的每英寸牙数是20。BSF表示惠氏细牙，BSW 表示惠氏粗牙。 螺丝的英制与公制区别......用扣规量，与公制牙型吻合是公制螺纹，与英制螺纹 吻合是英制螺纹。 也可以用卡尺量螺纹的外径，和螺距。 公制螺纹外径是以毫米为单位，如6，8，10，12，18，20毫米等等螺距也是以毫 米为单位，如0.5,0.75,1,1.5,2,3,等等 英制螺纹外径是以英寸为单位，（每英寸等于25.4毫米）如3/16,5/8,1/4,1/2,等等所以用公制卡尺量外径读数常带不规则的小数。 英制螺距是用每英寸含多少个牙表示。把卡尺定在25.4毫米，把一个尺尖对齐螺纹牙尖，另一个尺尖如对齐螺纹牙尖就是英制螺纹，如对不齐螺纹牙尖应该是公制 螺纹。 测量螺距时最好把螺纹的牙尖倒印在白粉笔上，粉笔上的印比较清晰，便于测量。测公制螺距应该测量一段长度，如10，15，20，毫米等等，数一下含多少牙，算 出螺距。 英制分三系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距 系列UN。
螺纹基础和配合说明
英制螺纹的识别 英寸制统一螺纹，在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。 标注方法：螺纹直径—每英寸牙数系列代号—精度等级 示例：粗牙系列 3/8—16 UNC—2A 细牙系列 3/8—24 UNF—2A 特细牙系列 3/8—32 UNFF—2A 定螺距系列 3/8—20 UN—2A 第一位数字3/8表示螺纹外径，单位为英寸，转换为米制单位mm要乘以25.4，即3/8×25.4=9.525mm；第二、三位数字16、24、32、20为每英寸牙数(在25.4mm长度上的牙数)；第三位以后的文字代号UNC、UNF、UNFF、UN为系列代号，最后两位2A为精度等级。 英寸制统一螺纹的牙型见下图。 美制外螺纹（2A）常用规格极限尺寸表（粗牙）
1.螺胚直径指滚丝前的尺寸，数值为依经验公式计算而得，在实践中需验证。 2.标记示例：10-24UNC-2A(或0.190-24UNC-2A)、3/8-16UNC-2A(或0.375-16UNC-2A) （注：表中上行斜体数值单位为英寸，下行为毫米） 美制外螺纹（2A）常用规格极限尺寸表（细牙）
1.螺胚直径指滚丝前的尺寸，数值为依经验公式计算而得，在实践中需验证。 2.标记示例：10-32UNF-2A(或0.190-32UNF-2A)、3/8-24UNF-2A(或0.375-24UNF-2A) 美制内螺纹（2B）常用规格极限尺寸表（粗牙）
1.底孔直径指攻丝前钻孔直径，铸铁、黄铜等较软料取小值，钢、青铜等较硬料取大值。 2.标记示例：10-24UNC-2B(或0.190-24UNC-2B)、3/8-16UNC-2B(或0.375-16UNC-2B) 美制内螺纹（2B）常用规格极限尺寸表（细牙） 1.底孔直径指攻丝前钻孔直径，铸铁、黄铜等较软料取小值，钢、青铜等较硬料取大值。 2.标记示例：10-32UNF-2B(或0.190-32UNF-2B)、3/8-24UNF-2B(或0.375-24UNF-2B) RF CONNECTOR 常见螺牙： SMA 1/4-36UNS-2A 1/4-36UNS-2B
螺纹的配合公差与材料及许用应力
螺纹的配合公差与材料及许用应力 第一章螺纹 一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。根据其结构特点和用途可分为三大类： （一）、普通螺纹：牙形为三角形，用于连接或紧固零件。普通螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。（（二）、传动螺纹：牙形有梯形、矩形、锯形及三角形等。 （三）、密封螺纹：用于密封连接，主要是管用螺纹、锥螺纹与锥管螺纹。 二、螺纹配合等级： 螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。（一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级：1B、2B和3B 级，全部都是间隙配合。等级数字越高，配合越紧。在英制螺纹中，偏差仅规定1A和2A级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的。 等级数目越大公差越小，如图所示： 1、1A和1B级，非常松的公差等级，其适用于内外螺纹的允差配合。 2、2A和2B级，是英制系列机械紧固件规定最通用的螺纹公差等级。 3、3A和3B级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设计。 4、对外螺纹来说，1A和2A级有一个配合公差，3A级没有。1A级公差比2A级公差大50%，比3A级大75%，对内螺纹来说，2B级公差比2A公差大30%。1B级比2B级大50%，比3B级大75%。 （二）、公制螺纹，外螺纹有三种螺纹等级：4h、6h和6g，内螺纹有三种螺纹等级：5H、6 H、7H。（日标螺纹精度等级分为I、II、III三级，通常状况下为II级）在公制螺纹中，H和h的基本偏差为零。G的基本偏差为正值，e、f和g的基本偏差为负值。如图所示：
美制管螺纹
美制管螺纹（60） 美制一般用图密封管螺纹是由罗伯特。布立格先生于1840年提出的。1919年，一般用图密封管螺纹被颁布为美国国家标准ASA B2。1-1919。1945年，美国提出干密封管螺纹。1960年，美制干密封管螺纹发布为美国国家标准ASA B2。2-1960。 美制干密封管螺纹要保证在不使用密封添料的情况下能够实现密封。所以，它的单项螺纹参数精度（牙高，螺距和牙侧角）要比美制一般用途密封管螺纹的高。另外，它的牙顶与牙底处的配合为过盈配合；而美制一般用图管螺纹的牙顶与牙底处的陪合为过渡配合。美制干密封管螺纹主要用于对密封管有严格要求的特殊要求的场合。例如毒气弹，汽车，飞机，航天器等。美制密封管螺纹也有两种配合方式，“锥/锥”和“柱/锥”。美国很好的处理了两者螺纹的量规相互兼容问题，使用一种量规可以检验两种密封管螺纹。不像英制密封管螺纹那样，搞得双方针峰相对，互不相让。美制密封管螺纹的内螺纹孔前段有时需要加工出一段光滑沉孔。用它来掩盖没有参加配合的外螺纹段。为此，美制密封管螺纹规定了确定基准平面后移位置的具体方法。 与英制一般密封管螺纹进行比较，美制一般密封管螺纹的牙比较高；相同管子系列所对应的牙比较大（螺距大），螺纹大径的基本尺寸也偏大；圆锥螺纹的公差比较严；基准距离偏短。另外，在大直径尺寸段，美制管螺纹的装配余量比英制管螺纹的小了较多。由于两种管螺纹的螺纹尺寸参数相差较多，故设计者不能在一个管件上允许同时使用两种管螺纹。那样做就可以出现有效螺纹长度不够而影响密封性，或者出现有效螺纹长度过长而使金属材料浪费过多和产品结构尺寸过大。 欧洲国家不使用美制管螺纹标准。为了争夺国际市场，欧洲国家利用控制ISO/TC5/SC5管螺纹标准化技术委员会及其秘书处的优势，一直将美制管螺纹标准排斥在ISO标准之外。为此，使美国管件行业蒙受了极大的损失。但是美国一直是工业强国，二战中它充当盟国首领，二战后成为超级大国，所以美国的工业产品对世界有重大影响。特别在一些尖端科技领域和传统领先行业，美国标准就是世界标准。美制管螺纹标准也是欧洲以外国家接受的标准。特别在北美洲，它占有主导地位。美制管螺纹的米制化方法非常间单，将原来管螺纹的英寸尺寸乘以24。4就转化为毫米尺寸。美制管螺纹不存在被淘汰的问题。所谓要使用“真正的管螺纹标准”是不现实的。这里不存在真米制管螺纹与假米制管螺纹之分。当初，美国在制定管螺纹标准时就考虑到了米制化问题。提前为米制螺纹留出了标准号。例如，ASME B1。20。1美制一般用途管螺纹的米制化标准为ASME B1.20.2M；ASME B1.20.3美制干密封管螺纹的米制化标准为ASME B1.20.4；ASME B1.20.5美制干密封管螺纹量规的米制化标准为ASME B1。20.5。 由于密封管螺纹使用场合，加工精度，装配和检测技术等因素的不同，目前的管螺纹标准无法保证
锥螺纹和管螺纹配合
锥螺纹和管螺纹配合 1.引言 1.1 概述 锥螺纹和管螺纹配合是在工程和制造领域中常见的一种连接方式。锥螺纹是一种沿螺旋线排列的螺纹，其部分直径逐渐变小；而管螺纹是一种用于连接管道和管件的螺纹，其外径略大于锥螺纹的最大直径。 锥螺纹和管螺纹的配合原理是通过这两种螺纹的径向压紧作用来实现连接。当锥螺纹与管螺纹配合时，由于其结构设计的特殊性，可以形成良好的密封和连接效果。这种连接方式具有很高的强度和可靠性，并能够承受较大的压力和拉力。 锥螺纹和管螺纹配合的优势在于其连接稳定性和可靠性。通过锥螺纹和管螺纹的配合，可以有效避免连接处的松动和漏气现象，确保连接的密封性，从而提高设备和管道的工作效率和安全性。 这种配合方式在许多领域中有广泛的应用。例如，在石油、化工、航空航天等行业中，需要使用锥螺纹和管螺纹来连接管道和管件，以确保介质的传输安全和稳定。此外，在机械制造和装配过程中，锥螺纹和管螺纹配合也经常被使用，用于连接和固定各种零部件。 综上所述，锥螺纹和管螺纹配合是一种重要的连接方式，具有优异的密封性能和强度。它在工程和制造领域中扮演着重要的角色，应用广泛，为各行各业的发展提供了可靠的支持。接下来，我们将详细介绍锥螺纹和管螺纹的定义、特点以及其配合原理，以便更好地理解和应用这种连接方式。
文章结构部分的内容可以这样写： "1.2 文章结构" 本文将围绕锥螺纹和管螺纹的配合原理展开讨论。首先，在引言部分概述了整篇文章的目的和重要性。接下来，正文部分将详细介绍锥螺纹和管螺纹的定义和特点，包括它们的结构、尺寸以及应用范围等方面的内容。 然后，本文将重点探讨锥螺纹和管螺纹的配合原理。通过对两种螺纹的结构特点进行对比分析，以及对配合方式和条件的讨论，解释了锥螺纹和管螺纹如何相互配合，实现紧固和密封的目的。 最后，在结论部分总结了锥螺纹和管螺纹配合的优势，如可靠的密封性、易于拆卸和装配、抗松动能力强等。并指出了锥螺纹和管螺纹配合在哪些领域得到广泛应用，如机械制造、航空航天、石油化工等行业。 通过以上的文章结构，本文将帮助读者全面了解锥螺纹和管螺纹的配合原理，以及它们在各个领域中的重要性和应用前景。 1.3 目的 文章目的 通过本文，旨在探讨锥螺纹和管螺纹配合的相关知识和原理。具体而言，我们将介绍锥螺纹和管螺纹的定义和特点，并解析它们之间的配合原理。此外，我们还将探讨锥螺纹和管螺纹配合的优势以及其在实际应用领域中的具体应用。通过全面了解锥螺纹和管螺纹配合的各个方面，读者可以进一步提高对这种配合方式的理解和认知。通过本文的阅读，读者将能够更好地应用锥螺纹和管螺纹配合的知识，提高工作效率，避免出现配合方面的问题。此外，本文还旨在为相关领域的从业人员提供一份全面而系
NPT螺纹——管螺纹标准
NPT螺纹——管螺纹标准
管螺纹标准 55度 管螺纹：主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。 常见的管螺纹主要包括以下几种：NPT、PT、G等。 1）NPT是National(American)Pipe⌝Thread的缩写，属于美国标准的60度椎管螺纹，用于北美地区，国标查阅 GB/T12716-1991。 2）PT（BSPT）是Pipe Thread⌝的缩写，是55度密封圆椎管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅 GB/T7306-2000。国内叫法为ZG.。
1841年，提出英国惠氏螺纹，1905年，颁布惠氏螺纹新标准（BS 84）. 1905年，颁布英制密封管螺纹标准（BS 21）. 1905年至1940年，由惠氏螺纹履行英制非密封管职责.1940年，提出惠氏螺纹的非密封管螺纹系列（BSP系列）；1956年，单独颁布英制非密封管螺纹标准（BS 2779）. 欧洲国家和英联邦国家首先接受了英制 管螺纹标准.ISO/TC5/SC5管螺纹标准化技术委员会及其秘书处受欧洲国家控制，英制管螺纹标准被ISO标准采用.1955年，ISO提出英制密封管螺纹标准（ISO R 7）；1961年，ISO 提出英制非密封管螺纹标准（ISO R 228）.1978年，ISO颁布了两种英制管螺纹的正式标准（ISO7-1和ISO228-1）.目前，英制管螺纹已被北美洲已外的国家所普遍接受，广泛的应用于国际贸易中. ISO标准内的英制管螺纹已转化为米制单位制.英制管螺纹的米制化方法非常简单，将原来管螺纹的英寸尺寸乘以25.4就转化为毫米尺寸.英制管螺纹尺寸在被淘汰的问题.所谓要
管螺纹与螺栓螺纹
一、管制螺纹螺纹标准大全 注：Female 内螺纹male 外螺纹
UNF 是美国国家标准中的细牙螺纹；如2-64，1/4-28等 UNC 是美国国家标准中的粗牙螺纹；如2-56，1/4-20等。 UNJF：美制航空航天螺纹（细牙） 区别在于牙形合制造方法。 公制螺纹一般称为米制螺纹，外径螺距都用公制表示。 美制螺纹常用的就是UN系列的，如粗牙UNC ，细牙UNF ，极细牙 UNEF，常数牙UN和特殊牙UNS 等。它的表示一般都是用英制表示的。如1/2-13UNC 普车是可以车牙的。 英制螺纹一般都是管用的，平行的，锥度的都有，牙尖都有圆弧表示。如：PS PT G PF等等 管螺纹简介 1）NPT是National(American)Pipe Thread的缩写，属于美国标准的60度椎管螺纹，用于北美地区，国标查阅GB/T12716-1991。
2）PT（BSPT）是Pipe Thread 的缩写，是55度密封圆椎管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。国内叫法为ZG.。 3）G是55度非螺纹密封管螺纹，属惠氏螺纹家族。标记为G代表圆柱螺纹。国标查阅GB/T7307-2001。 公制螺纹与英制螺纹的区别 公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示； 公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等腰60度牙型； 公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）； “行内人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。 另外还有：ISO—公制螺纹标准60度；UN—统一螺纹标准60度；API—美国石油管螺纹标准60度；W—英国惠氏螺纹标准55度； NPT BSP螺纹技术---- NPT，PT，G螺纹的区别 NPT，PT，G各种螺纹的区别 NPT，PT，G 都是管螺纹． NPT 是 National (American) Pipe Thread 的缩写，属于美国标准的60 度锥管螺纹，用于北美地区．国家标准可查阅 GB/T12716-1991 PT 是 Pipe Thread 的缩写，是 55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为 1:16．国家标准可查阅 GB/T7306-2000 G 是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅 GB/T7307-2001 另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一寸等于８分，1/4寸就是２分，如此类推．G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。即螺纹由一圆柱面加工而成。 ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，国标标注为Rc公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。公制螺纹用公制单位，美英制螺纹用英制单位。管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。公称直径是指所连接的管道直径，显然螺纹直径比公称直径大。1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。 密封管螺纹的技术
