九年级物理上册《欧姆定律》电功率专相训练 教科版
欧姆定律、电功率 专项训练 姓名： 八（ ）班 座号： 评分： 一、单项选择题（每小题3分，共36分） 1、如图1所示的电路中，电源电压为3V，当开关S1，S2都闭合时，则（ ） A．电压表被烧坏 B．电流表将被烧坏 C．灯L1亮，灯L2不亮 D．两只灯泡都将被烧坏
2、如图2所示电路中，电源电压恒定．断开S1、S3，闭合S2，两电表均有示数；再断开S2，闭合S1、S3，此时两电表的示数与前者相比（ ） A．两表示数均变大 B．两表示数均变小 C．电流表示数变大，电压表示数变小 D．电流表示数变小，电压表示数变大 3、如图3所示电路，电源电压恒定不变。当S1闭合、S2断开时，电压表的示数为3V；当S1
断开、S2闭合时，电压表的示数为9V，则R1∶R2为（ ）
A、1∶3 B、3∶1 C、1∶2 D、2∶1 4、一个定值电阻接在某段电路中，当电压为1.5V时，通过的电流为0.15A，当电压增大为原来的2倍时，则下列说法正确的是（ ） A．电流为原来的2倍 B．电阻为原来的2倍 C．电流为原来的1/2 D．电阻为原来的1/2 5、如图4所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现灯泡L1较亮，灯泡L2较暗，此现象说明（ ） A．灯泡L1的阻值大于灯泡L2的阻值 B．灯泡L1的额定功率大于灯泡L2的额定功率 C．灯泡L1两端的电压小于灯泡L2两端的电压 D．通过灯泡L1的电流大于通过灯泡L2的电流 6、关于电功和电功率的说法，正确的是（ ） A、电流对导体作的功越多，导体的电功率越大 B、相同时间内，电流对导体做功越多，导体的电功率越大 C、电流对导体做功时间越短，电功率越大 D、电流对导体作同样多的功，用的时间越长，电功率越大
7、关于公式IUR的物理意义，下面说法中，正确的是（ ） A、导体的电阻等于导体两端的电压和通过的电流之比 B、导体中通过的电流越大，则电阻越小 C、加在导体两端的电压越大，则电阻越大 D、导体的电阻与它两端的电压成正比，跟通过它的电流成反比
图3 图4 L1
L2
S
图2 图1
A
L1
S1
S2
L2
V
R1
R2
S3
S1S
2
V A A.家庭电扇 Ｂ.笔记本电脑 Ｃ.台灯 Ｄ.电饭锅 图6
8、甲、乙两条粗细相同的电阻线，甲长20cm，乙长1.3m，比较它们电阻大小，正确的是（ ） A、甲大 B、乙大 C、一样大 D、无法确定 9、如图5所示，电源电压为5V，闭合开关，电流表的示数为0.2A，电压表示数为2.5V，把电灯L1从灯座上旋下来，则下列说法中，正确的是（ ） A、电流表的示数为0.5A B、电压表的示数为5V C、电压表的示数为2.5V D、电流表的示数为0.4A 10、图6中的几种用电器的额定功率最接近1000W的是（ ）
11、图7所示的四幅图中，符合安全用电原则的是（ ）
12、小明想通过如图8的电路图进行下列实验， 你认为不可行．．．的是（ ）
A、验证欧姆定律 B、验证焦耳定律 C、测定电阻R1消耗的电功率 D、验证电路两端的总电压等于各部分电路的电压之和
二、多项选择题（每小题3分，共9分。全选对得9分，选不全得2分，选错或不选得0分） 13、为了响应中央发出的“全民动员共建节能型社会”的号召，小明提出了节约用电的如下建议，其中科学可行．．．．的是（ ）
A、离开房间时随手关灯 B、用太阳能热水器代替家中的电热水器 C、使用电子高效节能灯 D、关闭空调，打开工作中的电冰箱门来降温 14、如图9所示，有一只规格为“20V，0.5A”的用电器，接入电路后，与它串联的电流表的示数是0.5A，则下列说法中，正确的是（ ） A、这个用电器的额定电功率是10W B、这个用电器的电阻值为40Ω C、这个用电器肯定不在额定电压下工作
图5 L1
L
2
A V
图7 P R
1
V2
A
V1
V3
图8
图9 20V 0.5A A D、如果串联上一只10Ω，这个用电器就再也不能正常工作了 15、某同学把一个用电器接在36V的电源上，测得通过用电器的电流大小为500mA，如果通电时间为5min，下面说法中正确的是（ ） A、电流对这个用电器做的功是18 J B、电流对这个用电器做的功是5400W C、 这个用电器的电功率为18W D、这个用电器消耗了5400 J的电能
三、填空题（每空1分，共20分） 16、如图9所示的电路中，电压表V1、V2和V3分别测量的是 、 和 两端的电压；如果V1和V3表示数分别为6V、4V，那么，V2表的示数是 。 17、把电阻值为10Ω的电阻丝用拉丝机均 匀拉长到原来的2倍，则导体的电阻变 为 Ω。 18、小亮家的电能表上个月的示数为 911.4kW·h，本月底，他家电能表的 示数见如图10所示，那么，小亮家这 个月用的电是 度；如果 每度电是0.6元，则他家本月应该缴纳 元电费。 19、一个标有“220V 880W”字样的电热器，在额定电压下使用，通过它的电流为 A，通电10min，产生的热量为 J。 20、用电器的额定功率是指用电器在 的电功率。一只标有“220V60W”字样的灯泡，接于110V的电路中，灯泡的实际功率是 。 21、把电阻R1=25Ω，R2=55Ω串联起来，总电阻大小是 Ω。现在有一位修理师傅想给一种电子玩具更换电阻，需要一只75Ω的电阻，但他手边的电阻器材是300Ω、100Ω、40Ω、35Ω、10Ω和5Ω，因此他可以选用 Ω和 Ω的电阻 联起来使用。 22、电冰箱给我们的生活带来许多方便。右下表是某型号的 电冰箱的主要技术参数。请回答： （1）电冰箱的插头应选用 脚插头（选填“二”或“三”）； （2）该电冰箱一个月（计30天）消耗的电能约 是 kW·h； （3）电冰箱是利用致冷物质迅速 （填物态变化名称） 吸热，使冰箱内温度降低的。 23、很多人习惯于看完电视后只用遥控器关机，但电视机与电源还没有切断，这时电视机就处于所谓的待机状态。待机状态的电视机仍要耗电。下表是小明对自家两台电器的待机耗电数据的统计表。这两台电器每天待机耗的电能共为 度。若能及时断开电源，小明家一个月可以节约电费 元（每月按30天计算，电价为0.50元/度）。 家用电器 待机功率（kW） 每天平均待机时间（h） 彩色电视 0.008 20 DVD碟机 0.012 22
四、作图题（24题6分，25题4分，共10分） 24、请在如图11和图12中的圆圈内填上电压表或电流表的符号，使这两个图成为两个不同的电路（两图填相同，只能得一个图的分）
有效容积 198L 总输入功率 100W 额定电压 220V 冷冻能力 10kg/24h 耗电量 0.6kW·h/24h 频率 50Hz
图12 图11
图13甲 P
S Rx
V
A
图10 L1 L2 V2 V3 V1 图11 25、请安照图13所示的电路图 把实物图连接成相应的电路，以 进行伏安法测电阻实验。 五、实验题和综合能力题（共25分，其中26题5分，27题12分，28题8分） 26、小明学习了电能知识后，对知识做了归纳，请你帮他填写完整。（1）安装在家里的电路中的电能表是用来测量 的；（2）规格为“220V 5（10）A”的电能表，表示的意义是：额定电压为220V，短时间内允许的最大电功率是 W；（3）如果家里的用电器的总功率已经是650W，小明家还能购进一台“220V1000W”的空调机在家里与各用电器同时使用吗？答： 。（本小题5分，第1空1分，其余两个空各2分） 27、为了测定额定电压为2.5V，额定功率约为1W的小灯泡的功率，现有下列器材可供选用：2V和6V电源各一个，电流表（0~0.6A，0~3A）、电压表（0~3V，0~15V）、滑动变阻器、开关各一个，导线若干。（每空2分，共12分） （1）电源应选用 V的电源；电流表量程应选 A；电压表量程选 V。 （2）如果电路连接好后，经检查无误，在闭合开关前，滑动变阻器阻值应调节到 。闭合开关，调节滑动变阻器，使灯泡两端电压刚好为 V， 这时小灯泡正常发光。此时电流表的示数见如图14所示， 则电灯泡的额定电功率是 W。 28、某同学用如图15所示的电路的测量滑动变阻器的功率， R1=20Ω，滑片P向左移动时，测得如下数据： 实验次数 1 2 3 4 5 电压表示数U/V 8 6 5 4 2 电流表示数I/A 0.1 0.2 0.25 0.3 0.4 变阻器功率P/W 0.8 1.2 1.25 1.2 0.8 （1）从实验数据看，实验中电压表的示数 ，电流表示数 （填“变大”或“变小”），滑动变阻器的功率大小变化情况是 。（2）电源的电压是 V。（3）当电流表的示数为0.5A时，滑动变阻器接入电路中的电阻值是 Ω。（第1、2空每空1分，后3空每空2分，共8分） 六、计算题（共20分，每道题10分，其中每题的第3小题各4分） 29、一只额定电压为2.5V的小灯泡，正常发光时通过灯丝的电流是0.2A，求： （1）小灯泡的额定电功率 （2）小灯泡正常发光时灯丝的电阻 （3）通电1分钟，小灯泡消耗多少电能？
30、如图16所示，当开关S1闭合时，电流表的示数为I1=1A；开关S1、S2同时闭合时，电流表的示数为I2=1.5A。已知电阻R1=12Ω，求： （1）电源的电压 （2）电阻R2的大小
15 3 －
V
－ 3 0.6
A
图13乙
0 1 2
0 3
A 0
0.2 0.4
0.6
+ 0.6 3
图14
图15 R2 R1
A V
图16 R2
R1
S1
S2
A
2019-2020学年教科版九年级物理上册第5章《 欧姆定律》单元测试题及答案
《第5章欧姆定律》测试题一、单选题（共18题；共36分）1.如图所示的电路中，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P向左移动时，电流表A1和A2示数的变化情况分别是（）A. 变小、变小B. 变大、变大C. 变大、不变D. 变小、不变2.下图是一个厨房天然气安全监控的部分电路原理图．电源电压不变，R0 为定值电阻，R 是用半导体材料制成的气敏电阻，其电阻值会随天然气浓度的升高而变小，闭合开关S，若厨房天然气浓度升高，则下列判断正确的是（）A. 电路总功率变大B. 电压表的示数变小C. 通过气敏电阻的电流变小D. 气敏电阻R 的阻值变大3.如图所示，电源电压保持不变，若在甲、乙两处分别接入电压表，闭合开关S1、S2，测得U甲：U乙=4：3，若只断开开关S2，拆去电压表，并在甲、乙两处分别接入电流表，则此时I甲：I乙是（）A. 1：1B. 4：3C. 3：4D. 16：94.有两只标有“6V2W”和“12V8W”字样的灯泡，如果将它们串联在电路中，使其中的一只灯泡正常发光，另一只不正常发光但烧不坏，则加在电路两端的电压为（）A.4VB.12VC.6VD.20V5.如图所示，电源电压保持不变，灯泡的电阻不变且与R0的电阻相等．闭合开关S，当滑片P从中点向右滑到某一点时，下列有关说法正确的是（）A. 电流表A的示数变大，电压表V1与V2的示数均变小B. 电压表V1与电流表A的示数比值变小C. 电压表V2与电流表A的示数比值变大D. 电压表V1、V2的示数差与电流表A的示数之比变大6.如图所示的电路中，电源两端电压保持不变．闭合开关S，将滑动变阻器的滑片P向左滑动，则下列说法中，不正确的是（）A. 电流表的示数变大B. 电压表的示数变大C. 电阻R1消耗的电功率变小D. 整个电路消耗的电功率变大7.在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图3所示，由图中信息可知( )A. A导体的电阻为10ΩB. A导体的电阻大于B导体的电阻C. A导体两端电压为3V时，通过A导体的电流为0．6AD. B导体两端电压为0V时，B导体的电阻也为0Ω8.如图所示的电路中，R1=10Ω，R2=20Ω．闭合开关S后，电压表V1与V2示数之比为（）A. 3：1B. 3：2C. 2：1D. 1：19.两定值电阻R1＝10Ω,R2＝5Ω，现将R1、R2接入如图所示的电路，电源电压为3V，当开关S闭合时，下列分析正确的是（）A. R1、R2电流之比为1:2B. R1、R2两端的电压之比为2:1C. R1、R2消耗的电功率之比为1:2D. 电路消耗总的电功率等于2.7W10.甲、乙两地相距40km，在甲、乙两地之间沿直线架设了两条输电线，已知输电线每千米的电阻为0.2Ω。

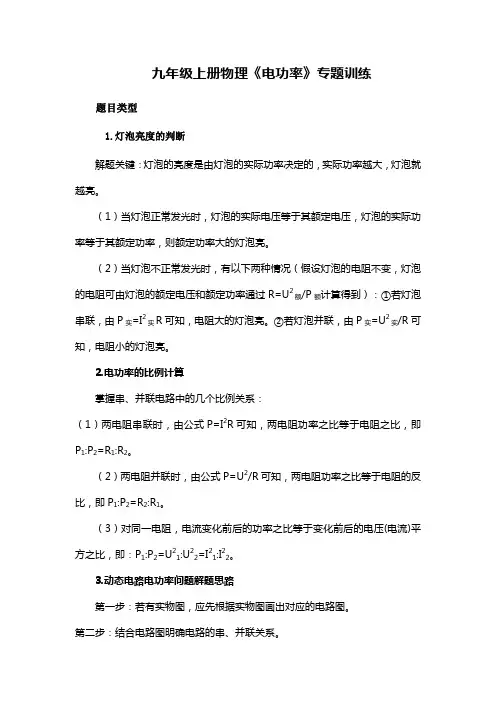

九年级上册物理《电功率》专题训练
九年级上册物理《电功率》专题训练题目类型1.灯泡亮度的判断解题关键：灯泡的亮度是由灯泡的实际功率决定的，实际功率越大，灯泡就越亮。
（1）当灯泡正常发光时，灯泡的实际电压等于其额定电压，灯泡的实际功率等于其额定功率，则额定功率大的灯泡亮。
（2）当灯泡不正常发光时，有以下两种情况（假设灯泡的电阻不变，灯泡的电阻可由灯泡的额定电压和额定功率通过R=U2额/P额计算得到）：①若灯泡串联，由P实=I2实R可知，电阻大的灯泡亮。
②若灯泡并联，由P实=U2实/R可知，电阻小的灯泡亮。
2.电功率的比例计算掌握串、并联电路中的几个比例关系：（1）两电阻串联时，由公式P=I2R可知，两电阻功率之比等于电阻之比，即P1:P2=R1:R2。
（2）两电阻并联时，由公式P=U2/R可知，两电阻功率之比等于电阻的反比，即P1:P2=R2:R1。
（3）对同一电阻，电流变化前后的功率之比等于变化前后的电压(电流)平方之比，即：P1:P2=U21:U22=I21:I22。
3.动态电路电功率问题解题思路第一步：若有实物图，应先根据实物图画出对应的电路图。
第二步：结合电路图明确电路的串、并联关系。
第三步：明确电路中电压表、电流表的作用。
第四步：明确滑动变阻器滑片移动时阻值的变化；根据串、并联电路中U、I、R关系的规律、欧姆定律以及电功率的公式进行分析、解答。
4.常见Ⅰ一U图象的解题方法（1）根据图象的形状判断是定值电阻还是非定值电阻的I一U关系图象。
（2）观察图象中的“整点”，即图象与坐标方格“十字”交叉点，该点对应的横纵坐标即为相对应的电流、电压值，利用R=U/I和P=UI可分别求出电阻和电功率。
（3）灵活运用串联电路中电压、电功率与电阻成正比的关系，并联电路中电流、电功率与电阻成反比的关系。
（4）涉及极值问題时，要明确产生极值的原因，弄清什么条件下取最大值，什么条件下取最小值。
5.极值和范围问题求解此类问题要以不烧坏元件(“照顾最小”)为原则，运用串联或并联电路电流、电压、电阻的特点以及欧姆定律、电功率等电学规律列式计算，步骤如下：(1)理清电路图，确定电路的连接方式和电表的测量对象。
九年级物理上册《欧姆定律的应用》练习题(附带答案)
九年级物理上册《欧姆定律的应用》练习题(附带答案)一、单选题1．将阻值不同的电阻R1、R2按甲图所示电路连接，闭合开关S后，电流表示数为0.4A；保持电源电压不变，再将电阻R1、R2按乙图所示电路进行改接，闭合开关S后，关于电流表的示数，下列说法中正确的是（）A．一定大于1.6A B．一定小于0.4AC．一定大于0.4A，但小于0.8A D．一定大于0.8A，但小于1.6A2．如图所示，电源电压恒定。
当开关S1、S2闭合，甲、乙两表均为电压表时，两表示数之比U甲:U乙=5:1；当开关S1闭合、S2断开，甲、乙两表均为电流表时，两表的示数之比为（）A．5:4B．3:5C．4:5D．4:13．图甲所示是一款雾霾浓度检测仪，其检测原理如图乙所示，R0是定值电阻，传感器R1的电阻随雾霾浓度的增大而减小。
当雾霾浓度增大时，下列说法正确的是（）A．电压表示数变大，电流表示数变小B．电压表示数变小，电流表示数变大C．电压表示数变大，电流表示数变大D．电压表示数变小，电流表示数变小4．关于电学知识，下列法正确的（）A．B．C．D．5．在如图所示的电路中，当滑动变阻器的滑片移动时，关于灯泡亮度变化和电压表示数变化情况说法正确的是（）A．当开关S、S1闭合，滑动变阻器滑片向右移动时灯泡变亮、电压表示数不变B．当开关S、S1闭合，滑动变阻器滑片向右移动时灯泡变亮、电压表示数变大C．当只闭合开关S，滑动变阻器滑片向右移动时灯泡变亮、电压表示数变大D．当只闭合开关S，滑动变阻器滑片向右移动时灯泡亮度、电压表示数均不变6．如图所示电路，电源电压保持不变。
当开关S1、S3闭合，S2断开时，电路的功率为15W；若此时把开关S2也闭合时，电路的功率增加了50W，电流表A1、A2的示数之比是3︰2。
则下列说法不正确的是（）A ．电阻R 1与R 2阻值之比为2︰3B ．电阻R 1与R 3的电功率之比为1︰2C ．电路中的开关都闭合与只闭合S 3时，电流表A 两次的示数之比为39︰4D ．开关都闭合时电流表A 1、A 3的示数之比是3︰57．如图所示，将滑动变阻器R 1与定值电阻R 2接入电源电压不变的电路中，闭合开关S ，各表均有一定示数，滑动变阻器的滑片向右滑动到某一位置，电压表V 1、V 2示数的变化量分别为∆U 1、∆U 2，下列说法正确的是（ ）A ．V 1示数变大，V 2示数变小B ．V 1示数变大，∆U 1>∆U 2C ．V 1示数变小，V 2示数和电流表示数之比变小D ．V 1示数变大，V 2示数和电流表示数之比变小8．如图所示的电路中电源电压恒定，闭合开关S ，电流表A 示数为I ，电压表V 1示数为1U ，电压表V 2示数为2U ；将滑动变阻器R 的滑片向右移动少许，电流表A 示数为I '，电压表V 1示数为1U '，电压表V 2示数为2U '，则（ ）A ． I I '>B ． 22U U '>C ．1212U U U U I I '-->'D ．1212U U U U I I'--<' 9．小明和小亮同学如图甲所示的电路，测定某一环境的温度变化，电源电压恒为16V 不变，定值电阻R 0=100Ω，电流表的量程0-100mA ，半导体电阻R 的阻值随温度变化的关系图像如图乙所示，下列说法正确的是A ．当环境温度升高时，电流表的示数减小B ．当环境温度降低时，电压表的示数减小C ．当电流表的示数为0.04A 时，当时的环境温度是20℃D ．当环境温度为100℃时，定值电阻R 0的电功率是0.64W10．如图所示，电源电压不变，闭合开关S ，当滑动变阻器滑片P 向左移动时，下列说法正确的是（ ）A ．电流表A 1示数变小，电压表V 示数变小B ．电流表A 2示数变大，电压表V 示数变大C ．电压表V 示数与电流表A 1示数比值不变D ．电压表V 示数与电流表A 2示数比值增大二、填空题11．如图所示电路中，三个电表A 、B 、C 连接正确，开关闭合后，两个灯泡M 、N 均正常发光，但A 、B 、C 是电压表还是电流表未知，只知道读数依次为1.5、1.2、2.4（单位是“V”或“A”）。
九年级物理欧姆定律专题训练答案含解析
九年级物理欧姆定律专题训练答案含解析一、欧姆定律选择题1．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A~0.4A之间时电子元件均能正常工作．若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是（）A. 电子元件工作时，电阻保持不变B. 为使电子元件处于正常工作状态，变阻器的阻值范围应控制在12.5Ω~70ΩC. 当P在中点时，电子元件与滑动变阻器的电压之比为1︰1D. 电子元件处于正常工作状态时，电路消耗的最小功率为3.6W【答案】 B【解析】【解答】（1）从图象可知，电子元件的电阻是在变化的，故A错误；（2）电子元件处于正常工作状态时，电路电流最小为0.1A，电子元件两端的最小电压为2V，所以滑动变阻器两端的最大电压为U1=9V-2V=7V，此时滑动变阻器接入电路的电阻最大，R大===70Ω，电路电流最大为0.4A，电子元件两端的最大电压为4V，所以滑动变阻器两端的最小电压为U2=9V-4V=5V，滑动变阻器接入电路的电阻最小，R小===12.5Ω．所以滑动变阻器的阻值范围应控制在12.5欧～70欧，故B正确；（3）因为电子元件与滑动变阻器串联，通过的电流相等，所以电子元件与滑动变阻器串联两端的电压之比就等于两电阻之比，因无法判断电子元件与滑动变阻器电阻的大小关系，所以无法判断它们两端电压的关系，故C错误；（4）当电路消耗的功率最小时，电路电流最小，为I小=0.1A，电路消耗的最小功率P=UI小=9V×0.1A=0.9W，故D错误．故选B．【分析】（1）从图象可知，电流与电子元件两端的电压不是正比关系，电子元件处于正常工作状态时，电路消耗的最小功率根据公式P=UI可求．（2）当P在中点时，无法判断电子元件与滑动变阻器电阻的大小关系，根据电阻的分压特点可知无法确定当P在中点时电子元件与滑动变阻器的电压之比．（3）由图象可知，电路电流最小为0.1A，电流最大为0.4A，找到对应的电压，根据串联电路电压的规律求出滑动变阻器两端的电压，进一步求出滑动变阻器接入电路的电阻．2．灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡L接入如图乙所示的电路中，若电源电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（）A. 灯泡L正常发光时，电压表的示数为6VB. 当电流表示数为0.4A时，电压表的示数为9VC. 灯泡L的电阻值随电压表的示数的增大而增大D. 为了保证电路安全，整个电路消耗的最大功率为10W【答案】 B【解析】【解答】解：A、灯泡正常发光时的电压U L=6V，因为串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时，电压表的示数：U R=U﹣U L=10V﹣6V=4V，故A错误；B、由图象可知，当I=0.4A时，U L=1V，所以U R=U﹣U L=10V﹣1V=9V．故B正确；C、灯泡的电阻随温度的升高而增大，即灯泡两端的电压越大时，实际功率越大，温度越高，电阻越大，因电压表的示数越大时，灯泡两端的电压越小，所以，灯泡的电阻随两端的电压增大而减小．故C错误；D、由图象可知，当灯泡正常发光（U L=6V）时，电路中的电流为1A＞0.6A，所以电路中的最大电流为I=0.6A，电路消耗的最大电功率P max=UI max=10V×0.6A=6W．故D错误．故选B．【分析】由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流；（1）灯泡正常发光时的电压和额定电压相等，根据欧姆定律求出电压表的示数；（2）根据图象读出当电流表示数为0.4A时，灯泡两端的电压，根据电阻的串联特点求出电压表的示数；（3）灯泡两端的电压越大时，实际功率越大，温度越高，电阻的越大，根据串联电路的电压特点可知电压表示数增大时灯泡两端的电压变化，进一步得出灯泡电阻与电压表示数之间的关系；（4）根据图象可知灯泡正常工作时的额定电流，并与电流表的量程相比较得出电路的最大电流，即可判断灯泡是否能正常工作；根据P=UI求出电路消耗的最大电功率．3．我国刑法规定，从201年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是（）A. 当酒精浓度减小时，R的阻值减少B. 当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C. 当酒精浓度增大时，电压表的示数变大D. 当酒精浓度增大时，电流表的示数变小【答案】 C【解析】【解答】解：根据图象可知酒精气体的浓度越小传感器的电阻越大，故A错误；由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压，所以电压表的示数与电流表的示数的比值为定值电阻的阻值，它是不变的，故B错误；由题知，酒精气体传感器的电阻随酒精气体浓度的增大而减小，测试到的酒精气体浓度越大，酒精气体传感器的电阻越小，根据欧姆定律可知，电路电流越大，定值电阻两端的电压越大，即电压表示数越大；故C 正确；当酒精气体浓度增大时，酒精气体传感器的电阻减小，根据欧姆定律可知，电阻减小，电路电流增大，电流表示数增大，故D错误．故选C．【分析】由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压；根据图象可知酒精气体的浓度越小传感器的电阻越大，由欧姆定律可知电路中的电流的变化、定值电阻两端电压的变化，再由串联电路的电压特点可知传感器两端的电压变化．4．如图所示，电源电压U保持不变，滑动变阻器R0的最大电阻是50Ω．当开关S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，电压表示数是U1，R1的功率是P1；当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，电压表示数是U1′，R2和R3的功率之和是3.2W；当开关S1、S2和S3都闭合，滑动变阻器的滑片在最左端时，R1的功率是P1′；已知R2：R3=3：1，U1：U1′=3：2，P1：P1′=1：36。
中考物理《电功率(计算题)》专项练习题(附答案)
中考物理《电功率（计算题）》专项练习题(附答案)1．某型号的家用电饭煲有两档，其原理如图所示．“1”档是保温焖饭，“2”档是高温烧煮．若已知电阻R0=44Ω，R=2156Ω，求：（1）当开关S置于“1”档时，电路中的电流I1和R0两端的电压U0；（2）当开关S置于“2”档时，电饭煲高温烧煮的功率P．2．小亮家里的一款迷你电饭锅，电路图如图所示，额定电压为220V，电饭锅有加热和保温两档，“加热”时额定功率为550W，发热电阻R1和R2阻值不随温度变化，电阻R1在“保温”状态和“加热”状态时功率之比为1：400．求：（1）正常“加热”状态，通过电饭锅的电流是多少？（2）正常“加热”状态，通电10min产生的热量是多少？（3）R2的阻值是多少？3．如图甲乙所示是某调温型电烤箱和简化电路图，它的工作电压为220 V，R1和R2均为电烤箱中的加热元件，R2的阻值为60Ω。
当只闭合S1时为低温挡，低温挡电烤箱的电功率为440 W。
（1）发热电阻R1的阻值是多少？（2）开关怎样闭合为高温挡？高温挡的电功率是多少？（3）小明发现傍晚用电高峰时，电烤箱内比平时温度低，他关闭家里所有用电器，只让电烤箱以高温挡工作，发现在1min内电能表的转盘转了30转，电能表的铭牌如图丙所示，则用电高峰时电烤箱的实际功率为多少W？（不考虑电阻值随温度的变化）4．某型号电茶壶的铭牌如表所示；求：某型号的电茶壶型号：JY—456额定电压：220V频率：50Hz额定功率：1100W容量：1L（2）电茶壶正常工作时的额定电流；（3）电茶壶的电阻。
5．如图所示，电源电压保持不变，灯泡L标有“3V；1.5W”字样，电流表A和A1使用的量程均为0~0.6A，将滑动变阻器R的滑片P滑到b端。
（1）断开开关S1，闭合开关S、S2，电压表V的示数为8.0V，电流表A的示数为0.4A，则滑动变阻器的最大阻值及它在5min内产生的热量各是多少？（2）闭合开关S、S1、S2，电流表A1的示数为0.2A，则R1的阻值为多大？（3）断开开关S1、S2，闭合开关S，为了保证电路的安全（忽略温度对灯丝电阻的影响），则滑动变阻器R的阻值调节范围是多少？6．如图，电源电压不变，小灯泡L上标有“6V 6W”字样（灯丝电阻不变）。

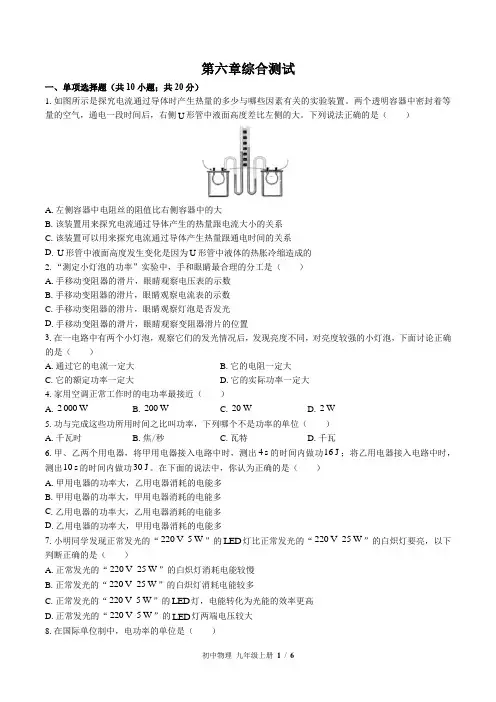

(教科版)初中物理九年级上册：第六章 电功率 单元测试 (含答案)
第六章综合测试一、单项选择题（共10小题；共20分）1.如图所示是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置。
两个透明容器中密封着等量的空气，通电一段时间后，右侧U形管中液面高度差比左侧的大。
下列说法正确的是（）A.左侧容器中电阻丝的阻值比右侧容器中的大B.该装置用来探究电流通过导体产生的热量跟电流大小的关系C.该装置可以用来探究电流通过导体产生热量跟通电时间的关系D.U形管中液面高度发生变化是因为U形管中液体的热胀冷缩造成的2.“测定小灯泡的功率”实验中，手和眼睛最合理的分工是（）A.手移动变阻器的滑片，眼睛观察电压表的示数B.手移动变阻器的滑片，眼睛观察电流表的示数C.手移动变阻器的滑片，眼睛观察灯泡是否发光D.手移动变阻器的滑片，眼睛观察变阻器滑片的位置3.在一电路中有两个小灯泡，观察它们的发光情况后，发现亮度不同，对亮度较强的小灯泡，下面讨论正确的是（）A.通过它的电流一定大B.它的电阻一定大C.它的额定功率一定大D.它的实际功率一定大4.家用空调正常工作时的电功率最接近（）A.2000WB.200WC.20WD.2W5.功与完成这些功所用时间之比叫功率，下列哪个不是功率的单位（）A.千瓦时B.焦/秒C.瓦特D.千瓦6.甲、乙两个用电器，将甲用电器接入电路中时，测出4s的时间内做功16J；将乙用电器接入电路中时，测出10s的时间内做功30J。
在下面的说法中，你认为正确的是（）A.甲用电器的功率大，乙用电器消耗的电能多B.甲用电器的功率大，甲用电器消耗的电能多C.乙用电器的功率大，乙用电器消耗的电能多D.乙用电器的功率大，甲用电器消耗的电能多7.小明同学发现正常发光的“220V5W”的LED灯比正常发光的“220V25W”的白炽灯要亮，以下判断正确的是（）A.正常发光的“220V25W”的白炽灯消耗电能较慢B.正常发光的“220V25W”的白炽灯消耗电能较多C.正常发光的“220V5W”的LED灯，电能转化为光能的效率更高D.正常发光的“220V5W”的LED灯两端电压较大8.在国际单位制中，电功率的单位是（）A .欧姆（Ω）B .伏特（V ）C .安培（A ）D .瓦特（W ）9.如图甲所示，电源电压不变，将小灯泡L 和电阻R 接入电路中，只闭合开关1S 时，小灯泡L 的实际功率为1W 。
九年级物理上册第十四章 欧姆定律专题练习(解析版)
九年级物理上册第十四章欧姆定律专题练习（解析版）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．要测量一个阻值约为几百欧的电阻R x。
实验室提供的器材有：电源（电压为3V）、学生用电流表（量程为0~0.6A、0~3A）、学生用电压表（量程为0~3V、0~15V）、滑动变阻器R1和电阻箱R2（0~9999Ω5A）各一个，开关、导线若干。
(1)小明用伏安法测量该电阻，如图是小明连接的电路。
接通电路后，观察到电流表指针不偏转，示数为零，电压表示数为2V。
请你判断：电路中哪一个元件发生了什么故障？答：______；(2)在排除故障换用新元件后，经检查电路完好。
闭合开关，逐渐减小滑动变阻器的接入电阻至最小，电压表有示数，但电流表的指针几乎不偏转，电流太小的原因是______。
所以按小明所选的器材不能用伏安法测出该电阻的值；(3)请你帮助小明在实验室所提供的器材中选择合适的器材，设计实验方案测出该电阻的值；(a)画出实验电路图______；(b)实验步骤：按图连接好电路；闭合S1调节滑动变阻器，使电压表显示合适的值；断开S1闭合S2，______；读出电阻箱的阻值R；(c)写出待测电阻R x的表达式：______。
【答案】电流表短路待测电阻阻值太大保持滑片位置不变，调节电阻箱阻值，使电压表示数与闭合S1时相同R x=R【解析】【分析】(1)常见电路故障有断路与短路，根据电路故障现象分析电路故障原因。
(2)根据欧姆定律，在电压不变的情况下，若电路的电阻增大，则电路中的电流减小，若电阻值很大，则电路中的电流会很小。
若电流值小于电流表的分度值时，将无法准确地测出电流值。
(3)根据实验电路图可知，实验时有电压表，没有电流表，可根据并联电路各支路两端的电压特点进行实验，即：连接好电路图后，用电压表测出待测电阻两端电压，再将开关与电阻箱连接并调节电阻箱的阻值使电压表的示数不变，根据并联电路的电压相等和欧姆定律可知待测电阻的阻值与电阻箱的阻值相等；据此设计实验步骤。
九年级物理上册 第5章 欧姆定律 3 等效电路同步导练 (新版)教科版
3.等效电路
基础导练
1．某同学在修理电子设备时，需要一个12Ω的电阻，但它手边只有电阻值是30Ω、25Ω、20Ω、10Ω、8Ω、4Ω的定值电阻各一个，他可以选出其中 Ω和 Ω的两个电阻 联获得。
2．把几个导体串联起来，相当于 ，所以总电阻比任何一个导体的电阻都 ； 几个导体并联起来，总电阻比任何一个导体的电阻都 ，这是因为把导体并联起来，相当于 .
3．将一个10Ω的电阻与一个40Ω的电阻串联，等效电阻是___________Ω；若将它们并联，等效电阻是___________Ω．
4．电阻R 1、R 2并联后接入电压为U 的电路中，测得干路中的电流为I ，则下列关系中正确的是（ ） A.
I U = R 1+ R 2 B.U I =11R +21R C. U I
= R 1+ R 2 D.I U =11R +21R
能力提升
1.有一只小灯泡，它正常发光时灯丝的电阻是10Ω，正常工作时电压是
2.5V ，如果我们只有电压为6V 的电源，要使小灯泡正常工作，需要 联一 个 Ω的电阻.
2.一个电灯的电阻是10Ω，正常发光时通过的电流是1A ，要使它接入12V 的电路中能正常工作，应该（ ）
A.串联一个2Ω的电阻
B.并联一个2Ω的电阻
C.串联一个10Ω的电阻
D.并联一个10Ω的电阻
3.如图所示的是将复杂电路等效一个简单电路的过程，已知：R 2=R 3=10Ω，R 1=5Ω，则可知R 23= Ω，R 123= Ω。
参考答案
参考答案
基础导练
1．8 4 串
2．增加了导体的长度大小增大了导体的横截面积3．50 8
4．B
能力提升
1．串 14 2．A 3．5 10。
