半导体量子点发光
1
半导体量子点发光
一、半导体量子点的定义
当半导体的三维尺寸都小于或接近其相应物质体相材料激子的玻尔半径（约
5.3nm）时，称为半导体量子点。
二、半导体量子点的原理
在光照下，半导体中的电子吸收一定能量的光子而被激发，处于激发态的电子向较低能
级跃迁，以光福射的形式释放出能量。大多数情况下，半导体的光学跃迁发生在带边，也就
是说光学跃迁通常发生在价带顶和导带底附近。半导体的能带结构可以用图的简化模型来表
示。如图所示，直接带隙是指价带顶的能量位置和导带底的能量位置同处于一个K空间，间
接带隙是指价带顶位置与导带底位置的K空间位置不同。电子从高能级向低能级跃迁，伴随
着发射光子，这是半导体的发光现象。
2
对于半导体量子点，电子吸收光子而发生跃迁，电子越过禁带跃迁入空的导带，而在原
来的价带中留下一个空穴，形成电子空穴对（即激子），由于量子点在三维度上对激子施加
量子限制，激子只能在三维势垒限定的势盒中运动，这样在量子点中，激子的运动完全量子
化了，只能取分立的束缚能态。激子通过不同的方式复合，从而导致发光现象。原理示意图，
如图所示，激子的复合途径主要有三种形式 。
(1) 电子和空穴直接复合,产生激子态发光。由于量子尺寸效应的作用,所产生的发射光
的波长随着颗粒尺寸的减小而蓝移。
(2)通过表面缺陷态间接复合发光。在纳米颗粒的表面存在着许多悬挂键,从而形成了许
多表面缺陷态。当半导体量子点材料受光的激发后,光生载流子以极快的速度受限于表面缺
陷态而产生表面态发光。量子点的表面越完整,表面对载流子的捕获能力就越弱,从而使得表
面态的发光就越弱。
(3)通过杂质能级复合发光。杂质能级发光是由于表面分子与外界分子发生化学反应生
成其它杂质，这些杂质很容易俘获导带中的电子形成杂质能级发光。
以上三种情况的发光是相互竞争的。如果量子点的表面存在着许多缺陷,对电子和空穴
的俘获能力很强,电子和空穴一旦产生就被俘获,使得它们直接复合的几率很小,从而使得激
子态的发光就很弱,甚至可以观察不到,而只有表面缺陷态的发光。
为了消除由于表面缺陷引起的缺陷态发光而得到激子态的发光,常常设法制备表面完整
的量子点或者通过对量子点的表面进行修饰来减少其表面缺陷,从而使电子和空穴能够有效
地直接复合发光。
3
三、量子点修饰
对于量子点来说,它的稳定性有限、毒性高、存在表面缺陷等缺点使量子点在应用方面
受到了很大的制约。所以科学家就想到了量子点修饰来解决这些问题。
量子点修饰中最主要的就是杂化,它可以与无机、有机、高分子和生物材料等进行杂化。
这些杂化材料中,核壳结构杂化材料,因其大小不同及组成和结构排列不同等而具有着特殊的
性质如光、磁、化学等性质。
所谓核壳结构,就是由中心的核和包覆在外部的壳构成。核壳材料一般是圆形粒子也可
以是其他形状,包覆在粒子外边的壳材料可以改变并赋予粒子特殊的电学、光学、力学等性
质。因此,人们就量子点的表面修饰进行了大量研究 例如,设计生物相容性的表面配体使量
子点可与特异性生物识别分子抗原,抗体等等连接图巧。根据量子点外包覆物的组成类型不
同,可以分为无机物包覆和聚合物包覆两种。
4
四、半导体量子点的特性及发光特性
1.半导体量子点的几个效应
（1）量子限域效应
通常,体积越小,带宽就越大，半导体的光学性质和电学性质,在很大程度上依
赖于材料的尺寸。因此,半导体材料的尺寸减小到一定值通常只要等于或者小于
相对应的体相材料的激子玻尔半径以后,其载流子电子一空穴对的运动就会处于
强受限的状态类似在箱中运动的粒子,有效带隙增大,半导体材料的能带从体相的
连续结构变成类似于分子的准分裂能级。粒径越小能隙就越大,半导体材料的行
为便具有了量子特性,量子化后的能量为：
E(R)=Eg+h²π²/2uR²-1.8/εR
式子中Eg是 体相带隙，u是电子、空穴的折合质量，ε是量子点材料的介
电常数，R是粒子的半径，第二项是量子点受限项，第三项是库伦项。E(R)就是
最低激发能量，E（R）与Eg的差是动能的增加量。
从上式可以看出，半导体量子点的受限项与1/R²成正比，库仑力与1/R成
正比，它们都随着R的减小而增大。受限项使能量向高的能量方向移动，即蓝移；
而库伦项使能量向低的能量方向移动，即红移动。
R足够小时，前者的增大就会超过后者的增大，即受限项成为主项，导致最
低激发态能量向高的能量方向移动，这就是我们在实验中观察到的量子限域效
应。也就是说，半导体纳米材料的尺寸控制着电子的准分裂能级间的距离以及动
能增加的多少。其尺寸越小，能级间的距离就越大，动能增加越多，光吸收和光
5
发射的能量也就越高。
（2）量子尺寸效应
由上述公式可得量子限域能和库仑作用能分别与1/R2和与1/R 成正比，前者可增加带
隙能量（蓝移），后者可减小带隙能量（红移）。在 R 很小的时候，量子限域能对 R 更
为敏感，随着 R 减小，量子限域能的增加会超过库仑作用能，导致光谱蓝移，这就是实验
所观测到的量子尺寸效应。
（3）表面效应
表面效应是指随着量子点的粒径减小，大部分原子位于量子点的表面，量子点的比表
面积随着随粒径减小而增大，导致了表面原子的配位不足，不饱和键和悬挂键增多，使这些
表面原子具有很高的活性，极不稳定，很容易与其它原子结合。这种表面效应引起量子点有
大的表面能和高的活性，不但引起量子表面原子输运和结构型的变化，还导致表面电子自旋
构象和电子能谱的变化。表面缺陷导致陷阱电子或空穴，他们反过来会影响量子点的发光性
质，引起非线性光学效应。
(4)宏观量子隧道效应
微观粒子贯彻势垒的能力称为隧道效应
2.发光特性
量子点的发光原理与常规半导体发光原理相近，均是材料中载流子在接受外
来能量后，达到激发态，在载流子回复至基态的过程中，会释放能量，这种能量
通常以光的形式发射出去。与常规发光材料不同的是，量子点发光材料还具有一
下的一些特点。
（1） 发射光谱可调节
半导体量子点主要由ⅡB-ⅥA、ⅢA-ⅤA或者ⅣA-ⅥA族元素构成。尺寸、
材料不同的量子点发光光谱处于不同的波段区域错误！未找到引用源。。如不同尺
寸的ZnS量子点发光光谱基本涵盖紫外区，CdSe量子点发光光谱基本涵盖可见
光区域，而PbSe量子点发光光谱基本涵盖红外区，如图1.1所示
错误！未找到引
用源。
。
图1.1 常见量子点发光光谱分布区间
6
即使是同一种量子点材料，其尺寸的不同，其发光光谱也不一样。以CdSe
为例，如图1.2所示，当CdSe颗粒半径从1.35nm增加至2.40nm时，其发射光
波长从510nm增加至610nm。
图1.2 不同尺寸CdSe量子点及其发光照片
（2）宽的激发光谱和窄的发射光谱
能使量子点达到激发态的光谱范围较宽，只要激发光能量高于阈值，即可使
量子点激发。且不论激发光的波长为多少，固定材料和尺寸的量子点的发射光谱
是固定的，且发射光谱范围较窄且对称。
（3） 较大的斯托克斯位移
量子点材料发射光谱峰值相对吸收光谱峰值通常会产生红移，发射与吸收光
谱峰值的差值被称为斯托克斯位移。相反，则被称为反斯托克斯位移。斯托克斯
位移在荧光光谱信号的检测中有广泛应用。量子点的斯托克斯位移较常规材料而
言要大。
此外，量子点还有着良好的光学稳定性、高荧光量子效率、荧光寿命长、较
好的生物相容性等有点。
五、半导体量子点的制备
量子点的制备方法多种多样，不同方法制备出来的量子点性能也各不相同，
可根据实际需求选择不同的实验方法。制备方法大致可分为三大类：固相法、
液相法和气相法，并且每一类又有多种制备手段
3.1 固相法
物理粉碎法、机械球磨法和真空冷凝法。
1.2 气相法
物理气相法
7
化学气相法
1.3 液相法
3.3.1 有机金属高温分解法
3.3.2 “绿色化学”有机相合成法
3.3.3水相合成法
3.3.4 水热法及微波法
六、半导体量子点的应用
量子点在生物医学、能源材料、红外探测器、离子传感器等领域都有巨大的
应用价值。
2.1太阳能电池：量子点作为窄带隙材料，可以大幅度提高光能利用率，增加太
阳能电池的转化效率。
2.2 发光器材：具有色域广、色纯度高、低功耗、低成本、易加工等优点
2.3 光电探测：
基于量子点可调节的吸收谱，研究人员可以合成具有特定吸收
峰的量子点附着于探测器上，甚至可以制作特定的光电感应器件，用于特殊环境
光强探测及校准
2.4.1 细胞成像：量子点具有宽吸收谱、窄荧光谱、高稳定性的特点，而能更好
的应用于生物标记、细胞成像
2.4.2 分子示踪
2.5 激光器:由于量子点的限域效应，使其阈值电流降低、工作温度升高
2.6 传感器:
新型量子点构建电致化学发光传感器
新型量子点构建电致化学发光传感器随着科技的不断发展，量子点作为一种新型的材料，被广泛应用于光电子学、能源等领域。
其中，电致化学发光传感器是一种基于量子点的新型传感器，能够对环境中的气体和化学物质进行检测和分析，具有灵敏度高、准确度高等优点。
接下来，本文将分步骤介绍新型量子点构建电致化学发光传感器的过程。
第一步：准备材料在制作新型量子点构建电致化学发光传感器之前，我们需要准备一些基础材料，如CdSe、ZnSe等半导体材料、硫化钠、硫代硫酸钠、氨基硫酸钠等化学药品、TAA（三氨基乙烷）、纳米金等材料。
第二步：合成量子点我们使用沉淀法、热分解法等方法，合成CdSe、ZnSe等半导体材料的量子点。
具体操作步骤是在溶液中加入Cd2+和Se2-，并通过溶液中加入控制剂，控制量子点的大小和分布，最后通过离心和洗涤等步骤，得到CdSe量子点。
第三步：修饰量子点为增强量子点在传感器中的应用效果，我们会使用反应性较强的化学药品对量子点进行修饰。
比如，可以通过硫化钠将CdSe量子点表面修饰成硫化物，并加入氨基硫酸钠等化学剂，使量子点表面变得更加亲水。
第四步：制作传感器将修饰后的量子点与TAA、纳米金等材料混合，制成传感器。
通过调节量子点和其他材料的比例，可以控制传感器的灵敏度和准确度。
第五步：检测将制作好的电致化学发光传感器置于需要检测的环境中，传感器会根据被检测物质的化学特性，发生化学反应，导致传感器发出光信号。
通过检测光信号的变化，我们可以推断出被检测物质的含量和种类。
综上，新型量子点构建电致化学发光传感器的制作过程是十分复杂和精细的。
通过合理地控制每个环节的条件和流程，可以制作出高灵敏度、高准确度的电致化学发光传感器，并用于环保、安全等领域的实际应用。
量子点技术在显示屏中的使用技巧
量子点技术在显示屏中的使用技巧随着科技的不断发展，显示屏行业也在不断创新。
其中，量子点技术被广泛应用于各种类型的显示屏中，包括电视、手机、电脑显示器等。
量子点技术能够提供更加鲜艳、逼真的色彩，以及更高的分辨率和对比度。
本文将介绍量子点技术在显示屏中的使用技巧，以帮助读者更好地了解和使用这一先进技术。
首先，了解量子点技术的基本原理对于掌握其使用技巧至关重要。
量子点是一种具有特殊能带结构的半导体，其大小通常在纳米尺度。
当量子点被激发时，会发生光子的发射，其波长与量子点的尺寸相关。
通过控制量子点的尺寸和材料的种类，可以实现对应不同颜色的发光。
量子点技术通过将一系列具有不同尺寸的量子点排列在显示屏背光源的后方，利用发光效应来增强屏幕的亮度和色彩的饱和度。
其次，调整显示屏的色彩设置是使用量子点技术的一个重要技巧。
量子点技术能够提供更加广色域的显示效果，即呈现更多丰富、饱和的颜色。
在使用量子点技术的显示屏时，用户可以通过调整色彩设置来达到最佳的视觉效果。
一般来说，显示屏会提供多种不同的色彩模式，例如标准模式、电影模式、游戏模式等。
用户可以根据使用环境和喜好来选择合适的色彩模式。
此外，还可以根据具体需求进一步调整亮度、对比度和色温等参数，以获取更好的观看体验。
第三，保持显示屏的清洁对于显示效果的优化也是至关重要的。
尽管量子点技术能够提供更鲜艳的色彩和更高的亮度，但如果显示屏表面存在污渍、灰尘或指纹，将会削弱其效果。
因此，保持显示屏清洁是使用量子点技术的另一个重要技巧。
通常建议使用干净、柔软的布进行轻轻擦拭，可以搭配专用的清洁剂或无酒精湿巾来去除污渍。
另外，为了防止静电对显示屏产生影响，可以定期使用静电消除器对显示屏进行处理。
第四，适当调整显示屏的亮度和对比度以减少对视力的潜在伤害。
尽管量子点技术能够提供更高的亮度和对比度，但长时间的盯着亮度较高的显示屏可能对眼睛造成伤害。
因此，调整显示屏的亮度和对比度是使用量子点技术的一个重要技巧。
关于量子点的相关知识综述
关于量子点的相关知识综述量子点（Quantum Dots）是指粒子直径尺寸小于激子波尔半径且具有明显量子效应的半导体纳米结构，也被称作半导体纳米晶。
它既可以由一种半导体材料制成，例如由Ⅱ-Ⅵ族元素（CdTe、CdS、ZnSe、CdSe等）或Ⅲ-Ⅴ族元素（InAs、InP等）组成，也可以由两种及两种以上的半导体纳米材料组成。
作为一种新型的半导体纳米材料，量子点具有很多优良的特性。
1.量子点的性质（1）量子点的发射光谱能够通过改变量子点的粒子尺寸大小来控制。
通过改变量子点的化学组成成分和粒径大小能够使其发射光谱遍布整个可见光区。
利用量子点的这一性质可以制备荧光光谱特征不同的量子点。
（2）量子点有着很好的光稳定性相比于传统的荧光试剂。
量子点的荧光强度和稳定性比起传统有机荧光材料罗丹明6G强好几十倍以上。
因此量子点在生物标记方面有着广泛的应用，为研究长期相互作用的分子之间提供了重要的作用。
（3）量子点同时具有宽且连续的激发光谱和窄的发射光谱。
利用同一激发光源即可对不同尺寸的量子点进行同步检测，因此可以用作多色标记，极大地促进和发挥了荧光标记的应用。
（4）量子点具有较大的期托克斯位移[8]。
期托克斯位移（Stokes shift）是指量子点的最大紫外吸收峰位与荧光发射峰位所对应的波长之间的差值。
量子点的另一个优异的光学性质就是其具有宽的期托克斯位移，这是量子点显著的光谱特性，这样可以避免发射光谱与激发光谱的重叠，有利于荧光光谱信号的检测。
图1 斯托克斯位移示意图（5）量子点有着极好的生物相容性。
量子点经过各种化学修饰以后，不但能够提高它的光稳定性和量子产率[9, 10]，而且有利于进行特异性结合，另外其毒性较低，对其他生物体的危害小，可以进行生物活体的标记和检测。
（6）量子点具有很长的荧光寿命。
量子点的荧光寿命可持续数十纳秒，相比于有机荧光染料的寿命几纳秒[11]长很多，当进行光激发以后，多数物质的自发荧光会发生衰变，而量子点的荧光却依旧存在，此时即可采集到无背景干扰的荧光信号。
量子点技术
量子点技术量子点技术是一种新兴的材料技术，它允许在微小的量子点中生成和控制光子。
量子点是一种高度纯净的半导体结构，其尺寸仅几纳米，能够吸收和发射光。
这种技术在最近几年得到了快速发展，并被认为是未来科技发展的重要方向。
量子点技术的基本原理是利用半导体材料的特性来生成和控制光子。
半导体材料具有导电性和半导电性的特性，其中导电性使得半导体材料能够导电，而半导电性使得半导体材料具有吸收和发射光的能力。
在量子点技术中，科学家们利用这些特性来控制光子的生成和传输。
量子点的生成通常是通过在半导体材料中掺杂少量的其他元素来实现的。
这些元素可以使半导体材料的半导电性增强，从而增加其吸收和发射光的能力。
在量子点中，光子的生成通常是通过吸收光能来实现的。
当光能被吸收时，会在量子点中产生电子和空穴对，这些电子和空穴对可以通过量子点的结构来控制和调节。
量子点技术的应用领域非常广泛，其中包括光电子学、信息学和生物学等领域。
在光电子学领域，量子点技术可以用于制造高效的太阳能电池和 LED 照明等应用。
在信息学领域，量子点技术可以用于制造高速的光纤通信系统和高容量的光存储器件。
在生物学领域，量子点技术可以用于制造生物成像设备，用于研究细胞和分子的运动。
量子点技术具有许多优点，使其成为未来科技发展的重要方向。
首先，量子点具有超高的光吸收率和超高的光输出效率，这使得它们在光学应用中具有极大的优势。
其次，量子点具有良好的光学性质，可以控制光子的波长和强度，这使得它们在光学应用中具有极大的灵活性。
最后，量子点具有良好的生物相容性，可以用于生物成像和医学治疗等应用。
然而，量子点技术也存在一些挑战。
首先，量子点的生产过程相对复杂，需要高精度的控制和严格的清洁条件。
其次，量子点的稳定性和寿命仍有待提高。
最后，量子点技术的应用还受到一些法律和政策的限制，这使得其在某些应用中的发展受到阻碍。
尽管存在这些挑战，但量子点技术的前景仍然非常光明。
近年来，科学家们不断提出新的量子点制备技术，并不断改进其稳定性和寿命。

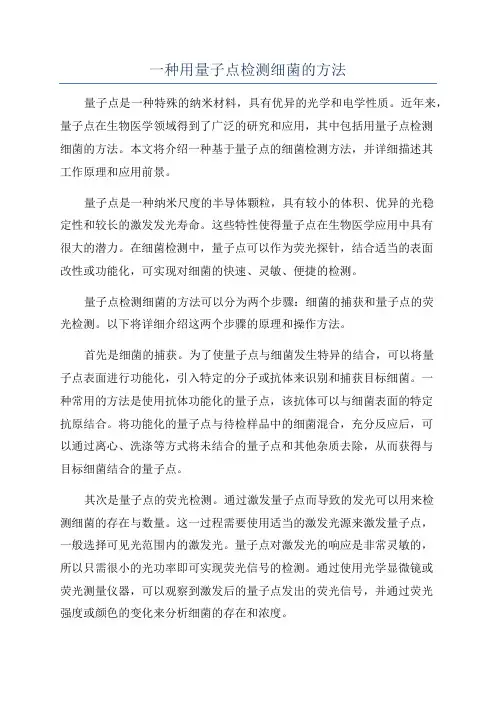

一种用量子点检测细菌的方法
