量子点LED专题报告
量子点LED专题报告
一、什么是量子点LED？
量子点LED是把有机材料或者LED芯片和高效发光无机纳米晶体结合在一起而产生的具有新型结构的量子点有机发光器件。相对于传统的有机荧光粉，量子点具有发光波长可调（可覆盖可见和近红外波段）、荧光量子效率高（可大于90%）、颗粒尺寸小、色彩饱和度高、可低价溶液加工、稳定性高等优点，尤其值得注意的是高色纯度的发光使得其色域已经可以超过HDTV标准色三角。因此基于量子点的发光二极管，有望应用于下一代平板显示和照明。 表征量子点的光电参数:
1、光致发光谱（PL谱）：光致发光谱反映的是发射光波长与发光强度的关系。从PL谱上可以得到发光颜色的单色性、复合发光的机制、量子点的颗粒尺寸大小及分布均匀性、本征发射峰波长等基本光学信息。量子点光致发光谱的半高宽越窄，说明量子点的发光单色性越好，器件的缺陷和杂质复合发光越少。
2、紫外可见吸收谱：量子点的紫外可见吸收谱反映的是量子点对不同波长光的吸收程度，从谱中吸收峰的位置可计算出量子点的禁带宽度。量子点吸收谱的第一吸收峰与光致发光谱的发射峰的偏移是斯托克斯位移，斯托克斯位移越大，量子点的自吸收越弱，量子点的荧光强度越高。
3、光致发光量子产率：量子点溶液的光致发光量子产率是通过与标准荧光物质（一般用罗丹明6G）的荧光强度对比而测出。量子点高的量子产率能有效提升器件的发光效率，但纯核量子点沉积成薄膜后量子产率将比在溶液中的量子产率下降1到2个数量级。量子点也存在荧光自淬灭现象，这是由存在于不均匀尺寸分布的量子点中的激子通过福斯特能量转移到非发光点进行非辐射复合所引起。
二、量子点LED在照明显示中的应用方案量子点的发射峰窄、发光波长可调、荧光效率高、色彩饱和度好，非常适合用于显示器件的发光材料。量子点LED在照明显示领域中的应用方案主要包括两个方面：a、基于量子点光致发光特性的量子点背光源技术（QD-BLU，即光致量子点白光LED）；b、基于量子点电致发光特性的量子点发光二极管技术（QLED）。
（一）量子点背光源技术量子点背光源技术即光致量子点白光LED，是基于量子点光致发光特性的背光源技术。
（1）量子点背光源技术的基本原理量子点光致发光（PL）原理：量子点层在外界光源下获得能量，电子吸收激发光光子的能量从价带跃迁至导带。导带底的电子和价带顶的空穴可以产生带边复合发光，一部分电子与空穴则被比较浅的杂质能级所捕获，被杂质能级俘获的电子和空穴可以直接复合产生发光或者向更深的缺陷跃迁。带边发射才是器件发光的主要机制，缺陷和杂质复合发光会影响量子点发光的纯色性光致量子点白光LED有大致两种实现方案：
1、颜色转换颜色转换机制是将蓝光LED芯片与绿光、红光量子点相结合制备量子点白光LED。相较颜色混合产生白光-适当混合各色量子点的电致发光，颜色转换产生白光是LED芯片发出的蓝光部分被量子点吸收转变成绿光和红光，利用RGB原理与剩余蓝光复合形成白光。
2、直接白光直接白光机制是指发光层中只有一种发光量子点，经紫外LED芯片发出的紫外光激发发出不止一种颜色的光，然后直接复合产生白光。颜色混合和颜色转换产生白光的机制都涉及几种颜色光之间混合平衡的问题，各色光不匹配会严重影响白光LED的出光质量。因此，人们对直接发射白光的荧光体用于固态照明产生了极大的兴趣。由于直接白光量子点的发光多数有表面缺陷参与，因此效率较低，要实现直接白光量子点的最终应用，提高发光效率是研究的关键。
（2）量子点背光源技术的实际应用量子点背光源技术在实际中的应用是将蓝光LED芯片与量子点材料结合起来来取代传统液晶面板的背景光源-白光LED，由此制成的液晶面板也称为量子点LCD。
在液晶显示屏中封装量子点的方法有三种，第一种是直接将量子点材料放在蓝色LED芯片上的“On-Chip”方式，第二种是将量子点密封在细玻璃管中并安装在背照灯导光板的LED光入射口的“On-Edge”方式，第三种是将薄膜之间夹有量子点的片状材料贴在导光板与液晶面板之间的“On-Surface”方式。
2、美国QDVision公司的设计方案QDVision公司认为量子点原材料可用于市场规模巨大的液晶显示器，推广“色彩更为鲜艳”的量子点液晶电视。以42英寸电视为例计算每年需要约100吨量子点材料，为了应对市场迅速崛起的有效方法是将量子点材料设置在导光板入口（“On-Edge”方式）而非导光板与液晶面扳之间（“On-Surface”方式），采用该方法的量子点材料的使用量只有采用On-Surface方式时的1/50，并且可以使用便宜且稳定的玻璃管来封装量子点材料，有很大的成本优势。另外将量子点材料设置在LED芯片表面的“On-Chip”方式虽然可以将年产量削减至万分之一（10kg/年），但考虑到LED的发热问题，选用“On-Edge”方式最为稳妥。
索尼在2013年1月的国际消费电子产品展（CES）展示了配备QDVisions公司量子点光学材料“ColorIQ”的液晶电视，这款液晶电视命名为“Triluminos”，色域NTSC比由原来的70%提高到了100%，采用了QDVision公司的量子点技术，可获得与有机EL同等的色彩表现力。 3、英国Nanoco的设计方案英国量子点材料供应商Nanoco在无镉技术方面与陶氏化学合作，布局量子点市场。目前该公司的核心技术—完全不含毒性元素镉（Cd）的“CFQD”（无镉量子点）的产量还仅限于每年几千克的水平，还不足以满足以液晶面板为中心日益扩大的市场需求。为了建立起大规模生产体制，该公司与陶氏化学签订了排他性授权协议，目的是利用陶氏化学在化学领域的生产能力和供应链，为今后的市场扩大做准备。合作双方所使用的技术是将薄膜之间夹有量子点的片状材料贴在背照灯与液晶面板之间的“On-Surface”方式。鉴于量子点材料的稳定性和容易嵌入液晶面板的特性，采用了On-Surface方式的目是赢得市场。
（二）量子点发光二极管技术
量子点发光二极管技术即QLED技术，是基于量子点电致发光特性的一种新型LED制备技术，是真正意义上的量子点发光二极管。而基于量子点的背光源技术，其实质是量子点LCD即量子点加液晶面板，是对现有LCD的一种改良，并不是真正意义上的QLED。
（1）QLED技术的基本原理量子点电致发光（EL）原理：QLED电致发光一般归咎于直接的载流子注入复合、Forster共振能量转移或二者共同的作用。电子和空穴注入后，实现电致发光的途径有以下两种：a、电子和空穴直接注入到同一个量子点，在量子点中实现辐射复合发光；b、在有机物中注入电子和空穴形成激子，然后以Forster共振能量转移形式将能量转移给量子点，在量子点中产生一个激子即电子-空穴对，最后电子-空穴对复合发出光子。这两种途径同时存在，可以使QLED的发光效率最大化。
（2）QLED四种基本结构类型自从电致驱动QLED1994年发明以来，器件经历了四种结构的发展和变化，其亮度和外量子效率得到很大地提高。
1、TypeI：以聚合物作为电荷传输层该结构以聚合物为载流子传输层，是最早的QLED器件结构，其典型的器件结构是将包含CdSe纯核量子点和聚合物双层或二者的混合物，包夹于两电极间。该结构由于使用了低量子产率的纯核CdSe，且存在明显的聚合物内寄生的电致发光，所以器件具有较低的外量子效率（EOE）和较小的最大亮度。
2、TypeII：以有机小分子作为电荷传输层2002年Coe等人提出了将单层量子点与双层OLED结合的TypeII型QLED器件结构，以有机小分子材料作载流子传输层。该结构使在OLED的基础上，加入单层的量子点层能使通过有机层的载流子传输过程和发光过程分离开来，提高了OLED的外量子效率。
将OLED结构与量子点单层结合，让人们看到了提高QLED效率的希望。这种结构器件既具有OLED的全部优点，同时又可以改善器件的光谱纯度和实现发光颜色的调谐。但是有机层的使用导致器件在空气中的稳定性下降，如同传统的OLED一样，这种结构的QLED需要进行封装，从而提高了制作成本和限制了柔韧性。除此之外，有机半导体材料本身的绝缘性，限制了器件电流密度的进一步优化，进而限制了器件的发光亮度，并且有机半导体材料的发光光谱较宽，也不利于优化器件的色彩纯度。
3、TypeIII：全无机载流子迁移层与TypeII结构类型相比，该结构类型是以无机载流子传输层替代有机载流子传输层。这大大提高了器件在空气中的稳定性，并使器件能够承受更高的电流密度。Caruge等人用溅射法，以氧化锌锡和氧化镍分别作为电子和空穴传输层制备出全无机的QLED，该器件能承受的最大电流密度达到了4Acm-2，但外量子效率小于0.1%。器件效率不高归因于在溅射氧化物层时造成了量子点破坏，载流子注入不平衡和量子点被导电金属氧化物包围时产生的量子点荧光淬灭。
4、TypeIV：有机空穴传输层与无机电子传输层混合TypeIV结构类型采用有机和无机混合载流子传输层制作QLED器件，该结构一般以N型无机金属氧化物半导体作为电子传输层，以P型的有机半导体作为空穴传输层。混合结构的QLED外量子效率高，同时具有高亮度。其中Qian等人报道了外量子效率分别为1.7%，1.8%，0.22%，最大亮度分别为31000cdm-2，68000cdm-2，4200cdm-2的红、绿、蓝混合结构QLED。
近期利用TypeⅣ这种混合结构，人们研制出了4英寸QD-LED彩色显示器，采用微接触印刷技术，使用溶液化QLED彩色显示器的分辨率达到了1000ppi（像素尺寸为25μm）。
与TypeII结构类型相比，TypeIII和TypeIV结构类型使用的量子点薄膜厚度超过了一个单层达到50nm。因此TypeIV结构类型的工作机制偏重于载流子注入机制，而不是Forster能量转移机制。
（3）QLED器件制备方法QLED器件制备方法中，已经被成功证明的制备技术包括相分离技术、喷墨技术和转印技术三种。
1、相分离技术相分离技术可以很好地制备大面积有序胶体单层量子点。量子点薄膜可以通过利用旋涂法从有机芳香族材料与脂肪族材料的量子点混合溶液中制备，在溶剂烘干时，两种不同材料分离，在有机半导体表面形成期望的单层量子点。这种方法可靠、灵活，同时可以精确地控制，重复性好。溶液浓度、溶液比例、量子点尺寸分布以及量子点的形状都会影响薄膜的结构。控制好这些因素可以获得高效率、高色彩饱和度的QLED。然而由于这种方法采用旋涂法，因此它只能制备单色显示屏。
2、喷墨技术对全色显示来说，希望找到一种能够制作单层量子点图案的制备工艺，同时不会对材料与器件结构有更多的要求，而喷墨工艺就是符合这些条件的制备技术。喷墨技术就是用微米级的打印喷头将制备好的有待殊功能的“墨水”喷涂在预先已经图案化了的ITO衬底上形成像素单元。利用喷里法能精确控制量及位置的按需分配，可降低生产成本，还能实现大面积大尺寸显示。
3、转印技术转印技术是首先将量子点溶液涂在硅板上，然后蒸发，再将突起部分进行压制成量子点层，去掉表层后转压到玻璃基板或塑料基板上，该过程就实现了最子点到基板的转移。

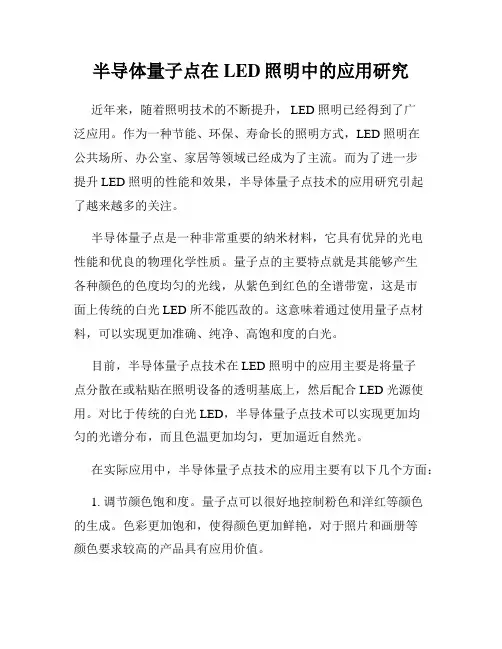

半导体量子点在LED照明中的应用研究
半导体量子点在LED照明中的应用研究
近年来，随着照明技术的不断提升， LED 照明已经得到了广泛应用。作为一种节能、环保、寿命长的照明方式，LED 照明在公共场所、办公室、家居等领域已经成为了主流。而为了进一步提升 LED 照明的性能和效果，半导体量子点技术的应用研究引起了越来越多的关注。
半导体量子点是一种非常重要的纳米材料，它具有优异的光电性能和优良的物理化学性质。量子点的主要特点就是其能够产生各种颜色的色度均匀的光线，从紫色到红色的全谱带宽，这是市面上传统的白光 LED 所不能匹敌的。这意味着通过使用量子点材料，可以实现更加准确、纯净、高饱和度的白光。
目前，半导体量子点技术在 LED 照明中的应用主要是将量子点分散在或粘贴在照明设备的透明基底上，然后配合 LED 光源使用。对比于传统的白光 LED，半导体量子点技术可以实现更加均匀的光谱分布，而且色温更加均匀，更加逼近自然光。
在实际应用中，半导体量子点技术的应用主要有以下几个方面：
1. 调节颜色饱和度。量子点可以很好地控制粉色和洋红等颜色的生成。色彩更加饱和，使得颜色更加鲜艳，对于照片和画册等颜色要求较高的产品具有应用价值。 2. 增强色调。能够为照明装置产生较高的色度。可以产生具有独特效果的照明设备，可以吸引更多消费者，增加产品的销售额。
3. 提高色彩温度。在不影响颜色品质的前提下，可以使用量子点技术实现更高的色彩温度。这个对于那些有高要求且长时间使用的照明领域非常重要，如手术室、工厂车间、商场等场所。
在实际应用中，半导体量子点技术的优点体现在以下几个方面：
1. 提高颜色品质。 在最广义的意义上，掺杂半导体量子点可以带来高质量的颜色。这种颜色不仅具有色度和色温变化的控制能力，而且也具有可重现性和稳定性。
2. 为灯泡创造一个更大的市场。量子点材料的应用让灯泡的颜色及光谱种类具有更多产品差异性，因而可以满足消费者的需求，因此市场也更加不可估量。
Quantum Dot LEDs
Quantum Dot LEDs
量子点LEDs
量子点LED是指使用半导体量子点（QDs）作为发光材料的LED。量子点是纳米级（通常在1-10 nm）的半导体材料，在晶体中形成衬套阱。由于其小尺寸，它们的电子和空穴行为与普通半导体不同，导致它们具有独特的光学和电学性质。在量子点LED中，当载流子（电子或空穴）注入到量子点时，能量被转化为光子并发出光。与传统的LED相比，量子点LED具有更高的量子效率和更高的色纯度，这使它们成为下一代照明和显示技术的前沿。
量子点的制备
制备量子点LED的第一步是制备量子点。量子点的制备方法可以分为有机合成、水热法、气相沉积、离子束磊晶等多个途径。有机合成法是一种简单而广泛使用的方法，它可以在室温下合成稳定的量子点。有机合成法的优点是可以控制量子点的尺寸、形状和结构，并且可以在有机聚合物中包含量子点以提高其稳定性。水热法是一种非常适合大规模制备量子点的方法。这种方法使用水热反应在高压高温条件下制备量子点，可以批量制备稳定的量子点，并且可以通过控制反应条件来调节量子点的尺寸和光学性能。气相沉积是一种制备单晶量子点的方法。这种方法需要高真空环境和高温，在衬底上生长单晶量子点。虽然这种方法可以制备非常优质的量子点，但是成本较高，不适合用于大规模生产。离子束磊晶是一种在表面上形成量子点的方法，这种方法可以制备非常小的量子点，并且可以在不同衬底上制备量子点。
量子点LED的结构
量子点LED基于传统LED的结构。它们有一个正电极和一个负电极，并且在两个电极之间有一个半导体结构。然而，量子点LED中的半导体层是由量子点组成的。在量子点LED中，量子点通常包裹在导带和价带之间的量子阱中。当电流通过器件时，载流子被注入到量子点中，产生光子。由于量子点的特殊性质，它们会发射具有狭窄光谱的光。通过控制量子点的尺寸和组成，可以调节其发射光谱，从而制备出具有不同颜色的量子点LED。
量子点LED的应用

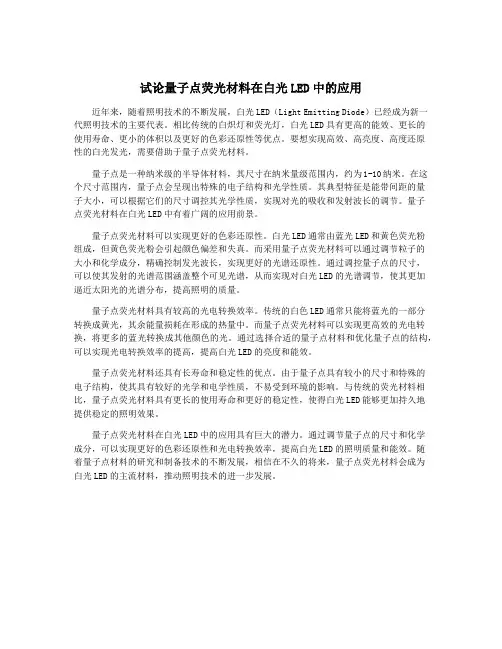

试论量子点荧光材料在白光LED中的应用
试论量子点荧光材料在白光LED中的应用
近年来，随着照明技术的不断发展，白光LED（Light Emitting Diode）已经成为新一代照明技术的主要代表。相比传统的白炽灯和荧光灯，白光LED具有更高的能效、更长的使用寿命、更小的体积以及更好的色彩还原性等优点。要想实现高效、高亮度、高度还原性的白光发光，需要借助于量子点荧光材料。
量子点是一种纳米级的半导体材料，其尺寸在纳米量级范围内，约为1-10纳米。在这个尺寸范围内，量子点会呈现出特殊的电子结构和光学性质。其典型特征是能带间距的量子大小，可以根据它们的尺寸调控其光学性质，实现对光的吸收和发射波长的调节。量子点荧光材料在白光LED中有着广阔的应用前景。
量子点荧光材料可以实现更好的色彩还原性。白光LED通常由蓝光LED和黄色荧光粉组成，但黄色荧光粉会引起颜色偏差和失真。而采用量子点荧光材料可以通过调节粒子的大小和化学成分，精确控制发光波长，实现更好的光谱还原性。通过调控量子点的尺寸，可以使其发射的光谱范围涵盖整个可见光谱，从而实现对白光LED的光谱调节，使其更加逼近太阳光的光谱分布，提高照明的质量。
量子点荧光材料具有较高的光电转换效率。传统的白色LED通常只能将蓝光的一部分转换成黄光，其余能量损耗在形成的热量中。而量子点荧光材料可以实现更高效的光电转换，将更多的蓝光转换成其他颜色的光。通过选择合适的量子点材料和优化量子点的结构，可以实现光电转换效率的提高，提高白光LED的亮度和能效。
量子点荧光材料还具有长寿命和稳定性的优点。由于量子点具有较小的尺寸和特殊的电子结构，使其具有较好的光学和电学性质，不易受到环境的影响。与传统的荧光材料相比，量子点荧光材料具有更长的使用寿命和更好的稳定性，使得白光LED能够更加持久地提供稳定的照明效果。
量子点荧光材料在白光LED中的应用具有巨大的潜力。通过调节量子点的尺寸和化学成分，可以实现更好的色彩还原性和光电转换效率，提高白光LED的照明质量和能效。随着量子点材料的研究和制备技术的不断发展，相信在不久的将来，量子点荧光材料会成为白光LED的主流材料，推动照明技术的进一步发展。

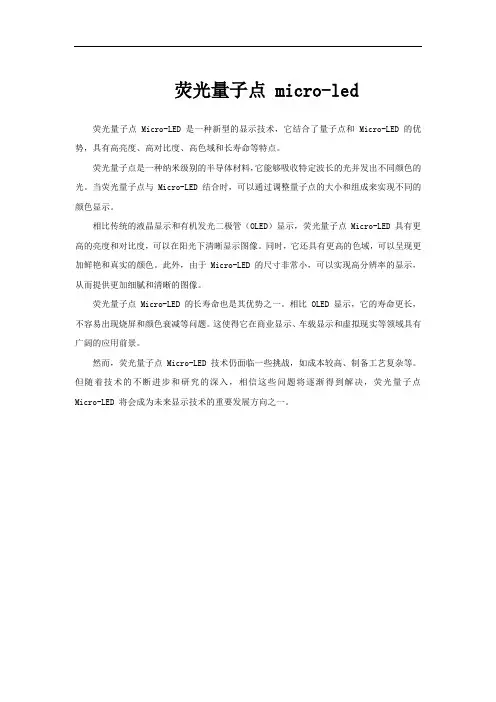

荧光量子点 micro-led
