汽车车身控制系统故障诊断与修理 教学设计汽车安全气囊警示灯长亮故障检修3.2
汽车安全气囊系统维修
汽车安全气囊系统维修汽车安全气囊系统是一种重要的 pass-ve 系统，其在车辆碰撞时可起到保护车内乘员的作用。
然而，由于使用过程中的一些原因，安全气囊系统可能会出现故障或损坏，需要进行维修。
下面将详细介绍汽车安全气囊系统维修的步骤和注意事项。
1. 故障诊断- 通过检查车辆仪表盘上的安全气囊警告灯是否亮起，判断是否存在安全气囊系统故障。
- 进行自我诊断，连接车辆的故障诊断仪，并通过读取故障码来确定具体的故障类型。
- 仔细检查与安全气囊系统相关的连接线路和传感器，确保其连接正常，无断路或短路。
2. 材料准备- 根据故障诊断结果，确定需要修理或更换的部件。
- 确保所需的维修工具齐全，例如扳手、螺丝刀、导线连接器等。
- 准备好相应的安全气囊系统维修手册或技术资料，以便参考和操作。
3. 安全操作- 在进行安全气囊系统维修时，务必采取必要的安全措施，例如戴上工作手套和护目镜，以防止受伤。
- 拔下汽车的负极电池线，并等待一段时间以确保电源完全断开，避免触发安全气囊系统。
4. 零部件更换- 拆下损坏的 airbag 模块或传感器，并根据所使用的维修手册或技术资料的指引，安装新的零部件。
- 注意要正确连接零部件的连接器，并确保连接牢固，不会出现松动或脱落的情况。
- 在安装新的零件前，先检查并清除可能导致故障的其他部件，例如接线端子上的腐蚀物或氧化物。
5. 系统测试- 在完成零部件更换后，重新连接车辆负极电池线。
- 利用故障诊断仪进行安全气囊系统的复位操作，以清除之前存储的故障码。
- 通过模拟车辆碰撞或按下车辆上的测试按钮，来测试安全气囊系统是否正常工作。
- 可以通过观察仪表盘上的安全气囊警告灯以及检查故障诊断仪上的故障码，来确定系统是否已经修复。
6. 客户交付- 完成安全气囊系统的维修后，向车主详细介绍维修内容和操作过程。
- 建议车主定期检查安全气囊系统的工作状态，并在必要时带车辆进行定期维护和检修。
- 提醒车主注意安全驾驶，并告知他们遇到任何安全气囊系统警告灯亮起时应尽快进行检修。
《汽车电气设备检修》电子教案 15.3安全气囊系统常见故障及原因分析
谢谢大家！
•11/1/2023
故障 原因
SRS ECU
相关线路
15.3 安全气囊系统常见故障及原因分析
2.安全气囊系统诊断注意事项
在排除故障之前，一定要注意以下几点： （1）由于安全气囊系统的故障症状难以确诊，故障排除时最重要的信息来源就
是故障码。因此在进行安全气囊系统故障排除时，务必ห้องสมุดไป่ตู้检查故障码。 （2）检修工作必须在将点火开关转到LOCK位置并拆下蓄电池搭铁线90S或 更长一些时间才能开始。
汽车检测与维修技术
汽车电气设备构造与维修
学习任务15：汽车安全气囊系统构造与维护
➢ 任务导入: 某丰田汽车4S站接到一辆卡罗拉轿车，车主反映该车在行驶时气囊
故障指示灯突然点亮。 请你进行该车辆接待，为客户介绍汽车安全气囊电子控制系统的组
成、功能及正确使用方法，并完成安全气囊系统初步检查，与客户完成 关于安全气囊系统故障的一般检查流程的初步沟通。
•11/1/2023
15.3 安全气囊系统常见故障及原因分析
3. 故障诊断方法
安全气囊系统的故障诊断是比较难的，诊断中充分利用电脑提供的故障码，可 以减小故障诊断的难度。
（1）从安全气囊警告灯读取，当接通点火开关或启动发动机后，仪表板上的
安全气囊（或AIR-BAG）警告灯长亮不熄时，表明系统已检测到故障，应对安 全气囊系统进行故障码检查。 （2）检查安全气囊警告灯的运作，如果灯一直亮，则表明在安全气囊控制装置 中，存有一个或多个故障代码，则进行相应代码简称。如果安全气囊警告灯电 路出现断路，气囊警告灯就不会亮，故障码也不会输出。如果在进行下一步检 查之前，首先要排除警告灯电路故障。
•11/1/2023

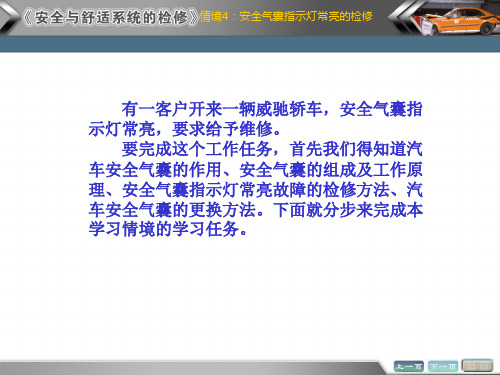

情境4 安全气囊指示灯常亮的检测与修复任务1
为了减少汽车发生正面碰撞时由于巨大的惯性力所造成的对驾驶员和乘员的伤害， 现代汽车在驾驶员前端方向盘中央普遍装有安全气囊，有些汽车在驾驶员副座前的工具 箱上端和乘员座位上也装有安全气囊，图4-1为安全气囊的引爆条件。当汽车发生正面碰 撞事故时，安全气囊控制系统检测到冲击力（减速度）超过设定值时，安全气囊电子控 制装置立即接通充气元件中的传爆管电路，点燃传爆管内的点火介质，火焰引燃点火药 粉和气体发生剂，产生大量气体，在0.03s的时间内将气囊充气，使气囊急剧膨胀，冲破 方向盘，缓冲对驾驶员和乘员的冲击，随后又将气囊中的气体放出，图4-2所示为膨胀后 的安全气囊。 实验和实践证明，汽车装用安全气囊后，汽车发生正面碰撞事故对驾驶员和乘员的 伤害程度大大减小。有些汽车不仅装有前端的安全气囊，还装有侧面安全气囊，在汽车 发生侧面碰撞时，也能使侧向安全气囊充气，以减小侧向碰撞时的伤害。据统计：气囊 在汽车相撞 时，可使头 部受伤率减 少25%，面 部受伤率减 少80%左右。
情境4：安全气囊指示灯常亮的检修 任务一：气囊总成的更换 安全气囊作用 安全气囊系统的分类 气囊总成更换方法与注意事项
SRS电脑向点火器发出指令，点火器点燃点火剂并传到氮气发生剂，使其产生大量的氮 气，通过金属过滤器的冷却、降压，迅速充胀气囊，使气囊爆胀。
（3）点火器
点火器外包铝箔，安装在气体发生器内部中央位置。其功用是在前碰撞传感器和防 护传感器将气囊电路接通时，引爆点火剂，产生热量使充气剂分解。点火器的结构如图 4-6所示。它的所有部件均装在药筒内。点火剂包括引爆炸药和引药。引出导线与气囊连 接器插头连接，连接器（一般都为黄色）中设有短路片（铜质弹簧片）。当连接器插头 拔下或插头与插座未完全结合时，短路片将两根引线。 当SRS电脑发出点火 指令时，电热丝电路接通， 电热丝迅速加热引爆引药， 引爆炸药瞬间爆炸产生热 量，药筒内温度和压力急 剧升高并冲破药筒，使充 气剂（叠氮化钠）受热分 解释放氮气充入SRS气囊。
雷凌轿车安全气囊故障灯常亮的处理
AUTOMOBILE MAINTENANCE技0帀手记雷凌轿车安全气囊故障灯常亮的处理沈阳一、故障现象有一辆2015年生产的丰田雷凌1.6L轿车,搭载4ZR-FE发动机和CVT 无级变速器，行驶里程约为6.5万km o 车主反映车辆的安全气囊灯常亮。
二、故障诊断接车后验证故障，点火开关置于ON位置，安全气囊系统自检后气囊指示灯不熄灭。
起动发动机怠速运转，仪表板上的安全气囊故障灯仍然不熄灭。
用故障诊断仪进入车辆安全气囊系统，读取安全气囊系统故障码为:B1826左侧安全气囊引爆电路开路。
清除故障码后再次读取，故障码依然存在。
丰田雷凌轿车的安全气囊系统主要包括:空气囊系统指示灯、左前和右前空气囊碰撞传感器、左侧和右侧空气囊碰撞传感器、左后和右后空气囊碰撞传感器、驾驶员空气囊总成、驾驶员侧空气囊总成、前排乘客空气囊总成、前排座椅侧空气囊总成、空气囊ECU总成、前排座椅外安全带总成、气囊系统线束及连接器等部件组成。
安全气囊系统的基本工作过程是:汽车行驶过程中，碰撞传感器检测车速的变化，并将车速变化信号送至空气囊ECU,空气囊ECU通过计算并判定是否向安全带收紧器或是空气囊的点火器发出点火指令。
当车速低于30km/h发生碰撞时，碰撞产生的减速度和惯性力较小，碰撞传感器将此信号送到空气囊ECU总成，空气囊ECU判定为不引爆安全气囊，只引爆安全带收紧器的点火器。
当车速高于30km/h发生碰撞时，碰撞产生的减速度和惯性力较大，碰撞传感器将此信号送到空气囊ECU,空气囊ECU判定为要同时引爆安全气囊和安全带收紧器，并向左、右安全带和空气囊点火器发出点火指令，安全带和空气囊同时引爆，保证驾乘人员的安全。
前排左侧座椅空气囊电路原理如图1所示。
根据其电路原理推断，形成该故障的原因可能有：电路连接器损坏、前排左侧座椅侧气囊总成损坏、空气囊ECU总成损坏、线束故障等。
首先将点火幵关置于OFF挡，断开蓄电池负极（-）电缆，等待至少90s o用手晃动检查前排左侧座椅空气囊总成和空气囊ECU总成的连接器，连接器连接牢固，连接器端子也没有明显的损坏，地板线束防激活机构的短接弹簧也没有明显变形和损坏，初步排除连接器故障。
帕萨特汽车安全气囊故障诊断与检修
毕业设计(论文)题目：帕萨特汽车安全气囊故障诊断与检修学生姓名：X X X学号：专业：汽车服务工程年级：指导教师：X X X教务处制目录摘要 (II)1绪论 (1)1.1安全气囊的发展 (1)1.2安全气囊的重要性 (2)1.3安全气囊的种类 (2)2帕萨特汽车安全气囊的结构与工作原理 (4)2.1帕萨特轿车安全气囊的组成 (4)2.2帕萨特轿车安全气囊的工作原理 (10)2.3帕萨特汽车安全气囊的工作过程 (11)3 帕萨特汽车安全气囊系统故障的检修与排除 (14)3.1帕萨特轿车安全气囊系统检修注意事项 (14)3.2帕萨特轿车安全气囊故障诊断方法 (18)3.3帕萨特轿车安全气囊系统故障诊断步骤 (22)3.4帕萨特轿车安全气囊系统元件检修 (15)3.5帕萨特轿车安全气囊故障诊断案例分析 (24)4 汽车安全气囊的发展趋势 (26)4.1安全气囊的智能化 (26)4.2安全气囊的绿色环保化 (26)4.3安全气囊的虚拟技术化 (27)4.4安全气囊的小型、轻型化 (27)4.5安全气囊的保护全方位化 (27)结论 (29)致谢 (30)参考文献 (31)帕萨特汽车安全气囊故障诊断与检修摘要汽车安全气囊是汽车安全系统中一个重要组成部分，它的安全性能是乘员生命的有力保障。
本文以帕萨特轿车安全气囊为例，主要对轿车安全气囊系统的发展、作用、分类、组成及工作原理、检修与故障诊断等作了详细的介绍，并对安全气囊的常见故障进行了分析诊断，对提高轿车安全气囊系统的可靠性有一定的见解。
在基础维修知识方面，分别介绍了汽车安全气囊的故障诊断基本流程，检修方法和注意事项。
关键词：安全气囊；组成及工作原理；检修与故障诊断Passat car airbag fault diagnosis and maintenanceAbstractAuthor:Zheng Zhi-HuiTutor:Hao Meng-Jun Automobile safety airbag is an important part of automobile safety system,safety performance, it is the strong safeguard passenger life. In this paper,Passat car airbag as an example, the main development, the airbag systemfunction, classification, composition and working principle, maintenance and fault diagnosis are introduced in detail, and the common failures of the airbagis analyzed diagnosis, have certain opinion to improve the reliability ofautomobile safety airbag system. On the basis of repair knowledge,respectively introduces the fault of automobile safety airbag diagnosisprocess, maintenance method and the matters needing attention.Key words：safety air bag；the composition and working principle；maintenance and fault diagnosis1 绪论1.1 汽车安全气囊的发展安全气囊的使用已有50年的历史，它对减少撞车伤亡有不可替代的作用。
汽车故障诊断技术第6章 汽车安全气囊系统的故障诊断
② 设置在组合开关内的螺旋电缆要处于 中间位置，否则会引起电缆脱落或其他 故障。 ③ 安全气囊的线束和连接器一般套有特 殊颜色的套管，借以和其他系统线束进 行区别。
电焊作业前，要拆开转向柱下多功 能开关附近的安全气囊连接器，以防安 全气囊连接器失去安全功能。
④ 不允许对控制模块进行敲击、跌落、振动 或酸碱、油、水的侵蚀，如发现有凹陷、裂 纹、变形或生锈，要更换新件，控制模块的 安装方向一定要与模块上标定的方向一致。
③ 决不允许使用其他型号车辆的安全气 囊零件进行更换，决不允许重新使用分 解、修理过的安全气囊及转向盘衬垫。
④ 中央安全气囊传感器总成含有水银， 更换之后应作有害废物处置。当报废车 辆或只更换中央安全气囊传感器总成本 身时，应拆下中央安全气囊传感器总成 并作有害废物处置。 ⑤ 使用高阻抗（至少10 k/V）万用表 来诊断电路系统故障。
⑥ 移动安全气囊时，不要使安全气囊和盖指 向身体；放置于工作台或其他表面时，要使微 调盖朝上；膨开安全气囊时，需戴手套和防护 眼镜；安全气囊表面可能沉积有NaOH，若接 触皮肤可用水冲洗。
⑦ 全部与安全气囊有关的检查，必须在安 全气囊正确拆除后进行，安装安全气囊时 不要试探任何连接处。如果在车上修理安 全气囊，在安全拆除安全气囊前，不要坐 在安全气囊附近。
故障码说明安全气囊控制单元已经存储 了一个碰撞数据，经检查该车无碰撞痕迹， 用户也说未发生过碰撞事故，由此可见，故 障原因应在控制单元内部。 更换安全气囊控制单元，并进行编码， 警告灯熄灭，故障排除。
实例2：控制单元插座接触不良导致气囊 灯报警 故障现象：捷达GiX轿车由于交通事 故，导致转向盘气囊引爆。
⑤ 安全气囊组件和控制块要避免受到磕碰 和振动。 ⑥ 对安全气囊的电气测试要待系统安装好 后才可进行，切不可用万用表测量安全气 囊引发器的电阻，以免造成安全气囊误膨 开。
车辆安全气囊故障排查与修复
车辆安全气囊故障排查与修复近年来，汽车安全问题备受关注。
而作为安全保障系统的重要组成部分，车辆安全气囊的功能不可小觑。
然而，由于各种原因，安全气囊故障时有发生。
本文将详细介绍车辆安全气囊故障的排查与修复方法，以提高行车安全性。
一、故障排查1. 视觉检查首先，对车辆安全气囊系统进行视觉检查，目的是寻找明显的故障迹象。
包括查看气囊本体是否有明显损坏，是否有异味等。
同时，也要检查与气囊系统相关的传感器、触发器等部件是否完好。
2. 故障码扫描使用汽车诊断仪对车辆进行故障码扫描，以获取更详细的故障信息。
扫描结果能够指示出哪个气囊及其所在位置存在故障，为后续检修提供指导。
3. 运行状态监测通过车辆的运行状态监测，可以进一步确定故障模式。
例如，在行驶过程中，是否会出现安全气囊系统没有触发的情况。
此时需要注意是否是传感器或触发器故障导致的。
4. 电路测试利用万用表等工具进行对安全气囊相关电路的测试，以检查电路是否存在断路或短路等故障。
确保电路畅通对于安全气囊系统的正常工作至关重要。
二、故障修复1. 维修及更换部件根据故障排查的结果，对车辆安全气囊系统中发现的故障部件进行维修或更换。
例如，对于损坏的气囊，需要及时更换并确保安装正确可靠。
2. 电路修复在发现电路故障的情况下，需要对相关电路进行修复。
例如，修复断路或更换烧毁的保险丝等。
确保安全气囊系统的电路连通性。
3. 软件更新某些情况下，车辆安全气囊故障可能是由于软件问题引起的。
此时，需要使用车辆制造商提供的软件更新程序对车辆进行升级，以修复故障。
三、注意事项1. 安全第一在进行车辆安全气囊故障排查与修复时，安全始终是最重要的。
确保车辆停稳牢固，避免人员受伤，且在修复过程中遵循相关安全操作规程。
2. 技术规范车辆安全气囊系统属于高精度技术领域，应遵循相关技术规范进行排查与修复。
在不了解或缺乏必要技术知识的情况下，应寻求专业人士的帮助。
3. 维修记录在排查与修复过程中，要对每一步的操作及结果进行记录，包括故障码信息、修复手段和更换的部件等。
《汽车车身电控系统检测与修复》教学教案
《汽车车身电控系统检测与修复》教学教案第一章：汽车车身电控系统概述1.1 教学目标让学生了解汽车车身电控系统的定义、功能和组成。
让学生掌握汽车车身电控系统的基本工作原理。
1.2 教学内容汽车车身电控系统的定义与功能。
汽车车身电控系统的组成及其作用。
汽车车身电控系统的工作原理。
1.3 教学方法采用讲授法，讲解汽车车身电控系统的相关概念和原理。
采用案例分析法，分析实际汽车车身电控系统的工作过程。
1.4 教学评估课堂问答：学生能准确回答汽车车身电控系统的定义、功能和组成。
课后作业：学生能完成关于汽车车身电控系统工作原理的练习题。
第二章：汽车车身电控系统检测方法2.1 教学目标让学生掌握汽车车身电控系统的检测方法。
让学生了解检测设备及其使用方法。
2.2 教学内容汽车车身电控系统的检测方法。
检测设备的选择与使用。
2.3 教学方法采用讲授法，讲解汽车车身电控系统的检测方法。
采用实操演示法，展示检测设备的选用与使用。
2.4 教学评估课堂问答：学生能准确回答汽车车身电控系统的检测方法。
实操考核：学生能正确选用检测设备并进行实际操作。
第三章：汽车车身电控系统故障诊断与修复3.1 教学目标让学生掌握汽车车身电控系统的故障诊断与修复方法。
让学生了解故障诊断流程及其注意事项。
3.2 教学内容汽车车身电控系统的故障诊断方法。
汽车车身电控系统的修复方法。
故障诊断流程及其注意事项。
3.3 教学方法采用讲授法，讲解汽车车身电控系统的故障诊断与修复方法。
采用案例分析法，分析实际汽车车身电控系统的故障案例。
3.4 教学评估课堂问答：学生能准确回答汽车车身电控系统的故障诊断与修复方法。
实操考核：学生能根据故障案例进行正确的故障诊断与修复操作。
第四章：汽车车身电控系统维修与保养4.1 教学目标让学生掌握汽车车身电控系统的维修与保养方法。
让学生了解维修保养流程及其注意事项。
4.2 教学内容汽车车身电控系统的维修方法。
汽车车身电控系统的保养方法。
汽车维修中常见的安全气囊系统故障及解决方案
汽车维修中常见的安全气囊系统故障及解决方案随着汽车行业的发展，安全气囊系统已经成为现代汽车中不可或缺的重要组成部分。
它的主要作用是在发生碰撞事故时，通过迅速充气来保护驾驶员和乘客，减少伤害。
然而，安全气囊系统也会出现故障，给驾驶员和乘客带来潜在的风险。
本文将探讨一些常见的安全气囊系统故障以及解决方案。
首先，最常见的安全气囊系统故障是气囊灯的亮起。
当气囊灯亮起时，意味着系统检测到了某种问题。
这可能是由于传感器故障、电气连接问题或者气囊本身的故障引起的。
解决这个问题的第一步是使用汽车诊断工具来读取故障码。
根据故障码，可以进一步确定具体的故障原因。
如果是传感器故障，可以更换传感器来修复问题。
如果是电气连接问题，可以检查连接是否松动或腐蚀，进行必要的修复。
如果是气囊本身的故障，需要更换气囊来修复问题。
其次，另一个常见的故障是安全气囊系统无法正常充气。
当发生碰撞事故时，安全气囊应该能够迅速充气以保护驾驶员和乘客。
如果安全气囊无法正常充气，可能是由于气囊充气装置的故障引起的。
解决这个问题的方法是检查气囊充气装置是否正常工作，如果发现故障，需要进行修理或更换。
此外，还需要检查气囊的连接是否松动或损坏，以确保气囊能够正常充气。
另外一个常见的故障是安全气囊误触发。
有时候，安全气囊系统会在没有发生碰撞的情况下误触发，导致气囊突然充气。
这可能是由于传感器故障、电气问题或者系统误判引起的。
解决这个问题的方法是检查传感器是否正常工作，如果发现故障，需要进行修理或更换。
此外，还需要检查电气连接是否稳固，以确保系统能够正确判断是否需要充气。
最后，还有一个常见的故障是安全气囊系统无法复位。
当安全气囊系统发生故障后，需要进行修复并复位系统，以确保在下一次碰撞事故中能够正常工作。
然而，有时候系统无法正确复位，导致气囊无法正常充气。
解决这个问题的方法是使用专用的复位工具来复位系统。
如果系统仍然无法复位，可能需要进行进一步的检查和修理。
汽车安全气囊系统的故障排除和维修技巧
汽车安全气囊系统的故障排除和维修技巧随着汽车的普及和出行安全的重视，安全气囊系统在现代汽车中扮演着至关重要的角色。
然而，由于长时间使用或错误操作，安全气囊系统有时也会出现故障，这就需要我们了解一些故障排除和维修技巧。
本文将介绍汽车安全气囊系统的常见故障问题以及相应的解决方案。
一、安全气囊系统故障的检测1. 触发器故障：当安全气囊系统触发器发生故障时，气囊可能无法正常充气。
这种故障一般会伴随着安全气囊指示灯的亮起。
在排除其他机械故障之后，可以通过连接诊断仪器，读取系统故障码来判断触发器是否故障。
2. 电气故障：电气连接问题是导致安全气囊系统故障的另一个常见原因。
例如，电缆接头松动或损坏可能会导致触发器无法接收到触发信号。
在排除机械故障后，我们可以通过仔细检查电缆连接并测量电气传感器的电压和电阻来判断是否存在电气故障。
二、具体故障排除和维修技巧1. 触发器问题的排除：首先，我们需要检查安全气囊系统的保险丝和触发器的供电情况。
确保保险丝没有烧断并且供电正常。
然后，可以使用诊断仪器读取系统故障码，定位触发器故障的具体位置。
如果发现触发器故障，应及时更换故障的触发器，并重新测试系统以确保故障已被解决。
2. 电气连接问题的排除：确定触发器无故障后，需要仔细检查电缆连接。
检查所有电缆接头是否牢固连接，并检查电缆是否受损。
如果发现松动或损坏的接头，应重新连接或更换接头。
如果发现电缆断裂或损坏，应及时更换电缆。
修复好电气连接问题后，再次测试系统以确保故障已排除。
三、安全气囊系统维护的注意事项1. 定期检查：为了确保安全气囊系统正常运行，建议定期检查系统的状态。
可以根据汽车制造商的建议，每年或每隔一定里程数进行一次检查，包括触发器、电气连接和气囊等。
2. 避免碰撞：避免不必要的碰撞对安全气囊系统造成损坏。
尽量保持安全驾驶，遵守交通规则，避免剧烈刹车或撞击。
3. 专业维修：如果无法自行解决安全气囊系统的故障，建议及时寻求专业维修服务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《汽车安全气囊警示灯长亮故障检修》
教学设计
①正面防撞安全气囊
②侧面防撞安全气囊
③顶部防撞安全气囊
3.2.3安全气囊系统的结构与组成
安全气囊系统的构成3.2.4安全气囊的工作原理
1．安全气囊系统的基本工作原理？
2．安全气囊系统的有效范围是什么？
3．碰撞传感器的作用和原理是什么？
4．安全带收紧器工作原理？
3.2.5故障检修
1．电路分析
2．读取故障码
3．检测传感器
4．检测结果分析
5．故障排除
3.2.6案例分析
案例1：安全气囊系统指示灯常亮；
案例2：安全气囊系统“虚假”故障
自主学习课下作业
1．桑塔纳3000的安全气囊系统如何检测？。
