绕水翼非定常空化流场数值模拟
●排灌机械工程学报 暖霸鞠黧霸一Ｊｏｕｒｎａｌ ｏｆ Ｄｒａｉｎａｇｅ ａｎｄ Ｉｒｒｉｇａｔｉｏｎ Ｍａｃｈｉｎｅｒｙ Ｅｎｇｉｎｅｅｒｉｎｇ ｌ 第２期－Ｎｏ．２一 ■ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１６７４—８５３０．２０１２．０２．０１４ 绕水翼非定常空化流场数值模拟 杨敏官，尹必行，康灿，孙鑫恺，车占富 （江苏大学能源与动力工程学院，江苏镇江２１２０１３） 摘要：基于Ｒｅｙｎｏｌｄｓ平均法，采用ＲＮＧ ｋ— 模型及Ｍｉｘｔｕｒｅ两相流模型，对绕攻角１０。的ｙｓ９３０ 水翼非定常空化流动进行了数值模拟，分析了空化数分别为１．０’０．８。Ｏ．５时的空化流场结构、流 动特性及空泡演化过程等．结果表明：云状空泡由两部分组成，前一部分为空泡主体，稳定附着于 水翼吸力面上，其内部充满水蒸气，压力为汽化压力；后一部分为空泡附体，为周期性气液两相运 动区域．空泡前端位置基本稳定，空泡主体长度随时间变化先增大后减小；空泡主体长度由空化 数和回射流强度共同决定．空泡厚度随时间变化先增大后减小，空化数越小，空泡能达到的最大 厚度越大，同时最大厚度出现位置越靠近水翼尾缘．回射流的强度与空化数成反比，空化数越小， 回射流强度越大，来流与回射流的相互作用决定了空泡附体脱落的位置． 关键词：水翼；空化；回射流；数值模拟 中图分类号：￥２７７．９；ＴＶ１３１．３２文献标志码：Ａ文章编号：１６７４—８５３０（２０１２）０２—０１９２—０６ Ｎｕｍｅｒｉｃａｌ ｓｉｍｕｌａｔｉｏｎ ｏｆ ｕｎｓｔｅａｄｙ ｃａｖｉｔａｔｉｎｇ ｆｌｏｗ ａｒｏｕｎｄ ｈｙｄｒｏｆｏｉｌ ｙ０ Ｍｉｎｇｕａｎ，Ｙｉｎ Ｂｉｘｉｎｇ，Ｋａｎｇ Ｃａｎ，Ｓｕｎ Ｘｉｎｋａｉ，Ｃｈｅ Ｚｈａｎｆｕ （Ｓｃｈｏｏｌ ｏｆ Ｅｎｅｒ￣ａｎｄ Ｐｏｗｅｒ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｊｉａｎｇｓｕ Ｕｎｉｖｅｒｓｉｔｙ，Ｚｈｅ￣ｉａｎｇ，Ｊｉａｎｇｓｕ ２１２０１３，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ：Ｂａｓｅｄ ｏｎ ｔｈｅ Ｒｅｙｎｏｌｄｓ ｔｉｍｅ—ａｖｅ ｒａｇｅｄ Ｎ—Ｓ ｅｑｕａｔｉｏｎｓ，ｔｈｅ ｕｎｓｔｅａｄｙ ｃａｖｉｔａｔｉｎｇ ｆｌｏｗ ａｒｏｕｎｄ ｙｓ９３０ ｈｙｄｒｏ￣ｉｌ ｗａｓ ｓｉｍｕｌａｔｅｄ ｂｙ ｔｈｅ ＲＮＧ ｋ一 ｔｕｒｂｕｌｅｎｃｅ ｍｏｄｅｌ ａｎｄ ｔｈｅ ｍｉｘｔｕｒｅ ｔｗｏ－ｐｈａｓｅ ｃａｖｉａｔａ— ｔｉｏｎ ｍｏｄｅ１．Ｔｈｅ ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ ｏｆ ｕｎｓｔｅａｄｙ ｃａｖｉｔａｔｉｎｇ ｆｌｏｗ ａｎｄ ｔｈｅ ｃａｖｉｔｙ ｅｖｏｌｕｔｉｏｎ ｐｒｏｃｅｓｓ ａｒｏｕｎｄ ｔｈｅ ｈｙｄｒｏ￣ｉｌ ａｔ ａ １０ ｄｅｇ ａｔｔａｃｋ ａｎｇｌｅ ａｔ ｔｈｒｅｅ ｃａｖｉｔａｔｉｏｎ ｎｕｍｂｅｒｓ １．０，０．８ ａｎｄ ０．５ ｗｅｒｅ ｏｂｔａｉｎｅｄ．Ｔｈｅ ｒｅ・ ｓｕｈｓ ｓｈｏｗ ｔｈａｔ ｔｈｅｒｅ ａｒｅ ｔｗｏ ｐａｒｔｓ ｉｎ ａ ｃａｖｉｔｙ，ｔｈｅ ｆｒｏｎｔ ｐａｒｔ ｉｓ ａｔｔａｃｈｅｄ ｔｏ ｔｈｅ ｓｕｃｔｉｏｎ ｓｕｒｆａｃｅ ｏｆ ｔｈｅ ｈｙ— ｄｒｏｆｏｉｌ ａｎｄ ｆｕｌｌ ｏｆ ｗａｔｅｒ ｖａｐｏｒ．Ｔｈｅ ｒｅａｒ ｐａｒｔ ｉｓ ｔｈｅ ｐｅｒｉｏｄｉｃ，ｕｎｓｔｅａｄｙ，ｃｏｌｌａｐｓｉｂｌｅ ｔｗｏ—ｐｈａｓｅ ｆｌｏｗ ｚｏｎｅ．Ｔｈｅ ａｔｔａｃｈｉｎｇ ｐｏｉｎｔ ｏｆ ｔｈｅ ｆｒｏｎｔ ｐａｒｔ ｉｓ ｂａｓｉｃａｌｌｙ ｓｔａｂｌｅ，ｔｈｅ ｌｅｎｇｔｈ ｏｆ ｔｈｅ ｃａｖｉｔｙ ｉｎｉｔｉａｌｌｙ ｉｓ ｉｎ— ｃｒｅａｓｅｄ，ｓｕｂｓｅｑｕｅｎｔｌｙ ｄｅｃｒｅａｓｅｄ．Ｔｈｅ ｌｅｎｇｔｈ ｉｓ ｄｅｃｉｄｅｄ ｂｙ ｃａｖｉｔａｔｉｏｎ ｎｕｍｂｅｒ ａｎｄ ｓｔｒｅｎｇｔｈ ｏｆ ｒｅ—ｅｎ— ｔｒａｎｔ ｊｅｔ ｓｉｍｕｌｔａｎｅｏｕｓｌｙ．Ｔｈｅ ｔｈｉｃｋｎｅｓｓ ｏｆ ｔｈｅ ｃａｖｉｔｙ ｆｉｒｓｔｌｙ ｒｉｓｅｓ，ａｎｄ ｔｈｅｎ ｉｓ ｒｅｄｕｃｅｄ．Ｔｈｅ ｓｍａｌｌｅｒ ｔｈｅ ｃａｖｉｔａｔｉｏｎ ｎｕｍｂｅｒ，ｔｈｅ ｃｌｏｓｅｒ ｔｏ ｔｈｅ ｔｒａｉｌｉｎｇ ｅｄｇｅ ｏｆ ｔｈｅ ｈｙｄｒｏｆｏｉｌ ｔｈｅ ｍａｘｉｍｕｍ ｔｈｉｃｋｎｅｓｓ ｌｏｃａｔｉｏｎ．Ｔｈｅ ｓｔｒｅｎｇｔｈ ｏｆ ｒｅ—ｅｎｔｒａｎｔ ｊｅｔ ｉｓ ｉｎｖｅｒｓｅｌｙ ｐｒｏｐｏｒｔｉｏｎａｌ ｔｏ ｃａｖｉｔａｔｉｏｎ ｎｕｍｂｅｒ，ｔｈｅ ｓｍａｌｌｅｒ ｔｈｅ ｃａｖｉｔａｔｉｏｎ Ｈｕｍ— ｂｅｒ，ｔｈｅ ｌｏｗｅｒ ｔｈｅ ｓｔｒｅｎｇｔｈ ｏｆ ｒｅ—ｅｎｔｒａｎｔ ｊｅｔ．Ｍｏｒｅｏｖｅｒ ｔｈｅ ｐｏｓｉｔｉｏｎ ｏｆ ｔｈｅ ｄｅｔａｃｈｉｎｇ ｐｏｉｎｔ ｏｆ ｃａｖｉｔｙ ｉｓ ｄｅｔｅｒｍｉｎｅｄ ｂｙ ｔｈｅ ｉｎｔｅｒａｃｔｉｏｎ ｂｅｔｗｅｅｎ ｔｈｅ ｃｏｍｉｎｇ ｆｌｏｗ ａｎｄ ｔｈｅ ｒｅ—ｅｎｔｒａｎｔ ｊｅｔ． Ｋｅｙ ｗｏｒｄｓ：ｈｙｄｒｏｆｏｉｌ；ｃａｖｉｔａｔｉｏｎ；ｒｅ—ｅｎｔｒａｎｔ ｊｅｔ；ｎｕｍｅｒｉｃａｌ ｓｉｍｕｌａｔｉｏｎ 空化是发生在水力机械流道中的一种物理现象， 空化的发生常伴有水体阻力增大、压力波动、振动及 噪声等现象．在空化发展的后期会发生空泡群的破灭 和脱落，并可能引起强烈的振动、噪声和空蚀 ． 目前对空化机理尚未认识清楚，众多学者通过试 验的方法对空化形态进行研究．李向宾等 利用数字 收稿日期：２０１１—０８—２４ 基金项目：国家自然科学基金资助项目（５０７７６０４０）；江苏省高校优势学科建设工程项目 作者简介：杨敏官（１９５２一），男，江苏常州人，教授，博士生导师（ｍｇｙａｎｇ＠ｕｊｓ．ｅｄｕ．ｃｎ），主要从事流体机械性能及内部多相流动研究 尹必行（１９８７一），男，江苏泰兴人，硕士研究生（ｍｏｐｑｉａｎｇｙｉｎ＠１６３．ｃｏｎ），主要从事流体机械性能及内部多相流动研究．
Ｉ １９３［１ 式粒子图像测速系统，并辅以高速摄像，对绕水翼流 动进行观测，发现空化发展对整个流场的涡量变化起 决定作用．Ｌｉ等 的试验指出空化区域内充满了空 泡和水的混合物，并指出了空化发展的基本形态． 为了从空化流动的表面现象深入研究其物理本 质，近年来，众多学者借助数值模拟进行研究．常用的 方法有基于单相流动和多相流动 的２种数值模 拟方法．王福军等 认为空穴形态非定常变化导致的 非定常动力会引起水力机械叶片的疲劳破坏．刘巨斌 等 采用基于传输方程的空化模型对定常自然空化 流场进行数值计算，计算结果与试验结果吻合较好． 然而，对绕水翼非定常空化流场的结构及演化 过程研究得较少．文中对绕攻角１０。的ｙｓ９３０水翼在 空化数为１．０，０．８及０．５时的空化流场进行数值模 拟研究，对空化形态和发展机理进行讨论，探讨绕水 翼的空化流动特点． １数值计算模型及边界条件 绕流体为ｈｙｄｒｏｆｏｉｌ ｙｓ９３０水翼，弦长为ｆ，图１，２ 分别为其流场计算区域及水翼局部网格，ＯＬ为攻角． 计算区域采用结构化网格，并对水翼附近流动区域 进行网格加密，总网格数为２０２ ０００． 图１水翼空化流场计算区域 Ｆｉｇ．１ Ｃｏｍｐｕｔａｔｉｏｎａｌ ｄｏｍａｉｎ ｏｆ ｃａｖｉｔａｔｉｎｇ ｆｌｏｗ ａｒｏｕｎｄ ｈｙｄｒｏｆｏｉｌ 图２攻角１０。水翼局部计算网格 Ｆｉｇ．２ Ｍｅｓｈ ａｒｏｕｎｄ ｈｙｄｒｏｆｏｉｌ ａｔ １０。ａｔｔａｃｋ ａｎｇｌｅ １．１控制方程 连续性方程： ＋蠹（… ； （１） 动量方程： ：一塑 Ｏｘ （ ＋ ＯＶｍｊ）．＋ ， （２） ｍ ＋ ＂ ， 式中：ｐ 为混合物密度； 为混合物速度；ｐ为压力； 为混合物动力黏度； 为表面张力， Ｐ Ｏｘｉ， （３） ＪＤｌ十 式中：ｐ。为液相密度；ｐ 为气相密度； ．为液相体积分 数； 为表面曲率，由当地气液界面上法向梯度求得： 去（Ｏｉ１．｝Ｏｘ Ｏｘ （４） ＼ 。 、 体积分数方程： 垫＋ （ ）：０． （５）Ｏ ｔ 、 、 １．２湍流模型 文中采用ＲＮＧ ｋ—ｓ两方程模式，湍动能ｋ和 湍流耗散率 的输运方程如下： 杀（ｐ。 ）＋去（ｐ． ）＝ ＯＸ（ ）＋Ｇ ＋ｊ Ｇｂ—Ｐｌ占一ｙ ＋Ｓｂ， （６） 击（ｐ ｓ）＋熹（ｐ ）＝毒（ 差）＋ Ｃ ８ 一（Ｇ＾＋Ｃ Ｇｈ）一ｃｚ Ｐ・｝＋Ｓ ， （７） 式中：“ 为速度； 为１．３９；Ｇ 为由于平均速度梯度 引起的湍动能ｋ的产生项；Ｇ 为由于浮力引起的湍 动能ｋ的产生项；ｙｎ１为代表可压湍流中脉动扩张的 贡献；Ｓｂ和Ｓ 为用户定义的源项；Ｃ ，Ｃ ，Ｃ， 为经 验常数； 为湍流黏性系数， ＝ ｐ）ｐｌ Ｃ ， （８） 式中：Ｃ 为模型常数，取０．９；，（ｐ）为密度函数， ｐｇ＋（ ） （９） 通过修正，限制了空化区域的湍流黏度，ｎ一般 取７～１５可获得合理计算结果，这里取ｎ＝１０． １．３空化模型 １）空泡体积分数方程： 啬（ｐ ）＋毒（ ：去（１７ ０Ｏｔｇ） ， （１０） 式中： 为气相运动黏度； 为气相体积分数； 为 质量转换系数；
ｓ 为源项，用于模拟空泡产生和溃灭 ｒｏ ｌ １．，ｌ／ 的过程． 叼＝ｐ ｄＲ ３ ＢＶ ａｇ，（１１） 叼 ｐｓ ， 式中：尺为空泡半径；６Ｖ为计算体的体积． Ｓ ＝４ ⅣＲ ｄＲ， （１２） Ｒ＝（ （１３ 式中：Ⅳ为单位控制体内的空泡数，Ⅳ设为１．５ Ｘ １０ｍ． ２）相变公式： 设Ｐ为环境压力；ｐ 为气化压力． 当Ｐ ＞ｐ时，空泡的生长速度为 ｄ＿＿Ｒ ； （１４） ｄ￡ ３ｐ ’ 当Ｐ ＜ｐ时，空泡的溃灭速度为 ｄＲ： ． （１５）ｄ ｔ ３ｐｇ ’ 气化压力Ｐ 设为２ ３６７ Ｐａ． 在完全空化模型中，湍流对空化有重要的影 响 Ｊ．对于湍流压力波动，提高相变起始压力从局 部压力Ｐ 到Ｐ ． Ｐ ＝（Ｐ ＋ｐ ／２）， （１６） 式中：ｐ 为湍流压力脉动， Ｐ ＝０．３９ｐｋ． （１７） １．４离散方法 数值方法使用Ｆｌｕｅｎｔ中的分离求解器进行计 算，采用ＳＩＭＰＬＥ算法实现压力场和速度场的耦合， Ｐｒｅｓｔｏ格式用于对压力方程的离散，其他采用二阶 迎风格式进行离散．非定常计算时间步长满足Ｃｏｕ． ｒａｎｔ—Ｆｒｉｅｄｒｉｃｈ—Ｌｅｖｙ稳定准则，文中时间步长Ａｔ＝ ２×１０～ｓ． １．５边界条件 入口边界取速度进口条件，其核心湍流强度采 用经验公式（１８）计算： ，＝０．１６ＲｅＤＨ一， （１８） 式中： 。 为相应水力直径条件下的雷诺数． 出口边界设为压力出口条件． 水翼固壁及两侧边壁采用无滑移边界条件，对 近壁网格点采用标准壁面函数处理． 空化数和雷诺数分别定义为 ： ， （１９）——一， ｌ ， １ ２ ５－ｐｌ ｅ： ， （２０） 式中：Ｐ 为模拟区域内未受绕流影响的远场压 力； 为来流速度；ｆ为水翼弦长；１－＇为水的运动 黏度． ２数值模拟结果 ２．１ 空穴形态随时间的变化情况 图３—５分别为来流攻角１０。，空化数ｒ，分别为 １．０，０．８和０．５时，绕水翼非定常空穴形态的数值 计算结果． 由图３可知，首先在水翼前缘处形成空穴；随着 时间的推移，空穴形态呈手指状，附着于水翼中前 段，空穴长度及厚度逐渐增大．设 为发展周期，则 当时间ｔ＝（６／１０）Ｔ时，空穴长度达到最大，随后空 穴出现回缩，但并未出现大空泡团的脱落现象，这与 文献［８］中的试验结果一致． ０．１０ ０．２０ ０．３０ ０．４０ ０．５０ ０．６０ ０．６５ ０．７０ ０．７５ ０．８０ ０．８５ ０．９０ ０．９５ ｇ ＝一 兰兰 兰 釜鎏 （ａ）（１／１０）Ｔ （ｂ）（２／ＩＯ）Ｔ （ｃ）（３／１０）Ｔ （ｄ）（４／１０）Ｔ （ｅ）（５／１０）Ｔ （Ｄ（６／１０）Ｔ （ｇ）（７／１０）Ｔ ０１）（８／１０）Ｔ （ｉ）（９／１０）Ｔ ａ）Ｔ 图３空化数为１．０时的气相云图（Ｔ＝１０。Ｓ） Ｆｉｇ．３ Ｃｌｏｕｄｙ ｃａｖｉｔｙ ａｔ ｃａｖｉｔａｔ
空气动力学中的非定常流动数值模拟研究
空气动力学中的非定常流动数值模拟研究
空气动力学是研究物体在空气中运动的力学学科，非定常流动数值模拟是其中非常重要的研究领域之一。在过去的几十年里，非定常流动数值模拟已经成为了空气动力学研究的重要手段之一，对于许多行业和领域都具有重要的应用价值。
一、 非定常流动数值模拟的意义和价值
非定常流动是指在空气动力学中存在着时间上不稳定、空间上不均匀的气流现象。这些气流现象通常包括了飞行器、汽车、船舶等物体运动中产生的涡旋、尾流等气流现象。非定常流动数值模拟是一种通过数值模拟方法来研究这些气流现象的研究手段。它可以帮助研究者了解非定常流动产生的机制和规律，进而对于减小气流阻力、提高效率、改进气动设计等方面具有重要的应用价值。
二、 数值模拟的方法和技术
在非定常流动数值模拟研究中，有许多数值模拟的方法和技术可供选择。一般而言，这些方法和技术可以分为三类：欧拉方法、拉格朗日方法和欧拉-拉格朗日混合方法。欧拉方法是以空气粒子在运动过程中所受到的作用力来计算空气流场的运动状态，它适用于基本上没有物体与空气之间的相互作用的流动。拉格朗日方法则是用来研究物体运动时所产生的流动现象，例如在飞行器飞行时产生的尾流。
欧拉-拉格朗日混合方法则是将欧拉方法和拉格朗日方法相结合，既可以对欧拉方法适用的流动进行数值模拟，又可以对拉格朗日方法适用的流动进行数值模拟。
在非定常流动数值模拟的研究中，还会用到诸如贪吃蛇法、分叉皮带法、埃拉纳法等一系列基于无网格的数值模拟方法和技术。这些方法和技术更具有灵活性和适用性，能够更加准确地描述非定常流动。
三、 数值模拟在气象、航空航天等领域的应用
非定常流动数值模拟在许多领域都具有广泛的应用，特别是在气象、航空航天等领域。在气象研究中，非定常流动数值模拟可以帮助研究者更好地预测气象条件，从而为天气预报提供更加准确的数据。在航空航天领域，非定常流动数值模拟不仅可以用来优化飞行器的设计，还可以帮助研究者了解飞机在高空飞行时遇到的各种气流现象，从而增强飞行安全。
汽轮机级内的非定常流动的数值模拟
汽轮机级内的非定常流动的数值模拟
1.介绍
由于前后的结构限制，单一涡轮叶栅的进口和出口处的流场参数（边界条件）很难定义下来。因此，可以选择把好几个级作为一个整体进行分析，此时界面流场的结果就很容易用数值进行模拟。当然，这个整体可以提供更多的信息，例如，叶片受力情况，寿命等等。从混合平面到完全的非定常作用，这些各不相同的耦合方法已经都被使用过。本篇文章主要研究定子和转子之间的非定常作用，对此，我们已经提出了两种有限分析处理方法。第一种分析方法假定一个相对简单的定子—转子匹配情况，在基于罗伊对Riemann解的非结构网络化的近似理论，实现了对现有的内部二维有限体积法的算法证明。第二种分析方法来源于对两相冷凝蒸汽流动的Lax-Wendroff二维有限体积分析法和Giles匹配算法的有机结合，这种方法已经成功的在高压涡轮叶栅的单相定子—转子间相互作用的计算中得到验证。
2.控制方程和问题提出
这两种流动模型通过偏微分的形式给出
W=--G+Q （1）
理想气体的二维流动可以用欧拉公式描述，可以进一步称为单相流动模型，也可以用这个公式表示
W=[, F=[,)
Q=[0,0,0,0 G=[ （2） 其中表示密度，是速度的矢量分量。P表示压力，e是每单位体积的能量。表示比热容。下面的模型描述的是蒸汽和冷凝水混合物的流动，也被称为两相流动模型。我们假设液滴被蒸汽带动着进行流动。这个控制方程包括对混合物的欧拉方程和液滴参数的传递方程。因此，表达式如下
（3）
此时，代表混合物的密度，代表蒸汽和液体平均速度的矢量分量。P表示平均压力，e是每单位体积的能量。代表湿度。方程组加上压力方程封闭（即有解），压力方程如下
（4）
L表示凝结潜热，比热容这里作为温度函数。Hill参数如下：
（5）
N表示每单位质量混合物中的液滴数，表示第i个液滴的半径，r表示平均半径。数量级作为计算时的单位，每单位体积每秒新凝结的液滴数J根据下面的公式计算 （6）
采用UDF方法对空泡绕流现象进行数值模拟
2005 Fluent 中国用户大会论文集
292

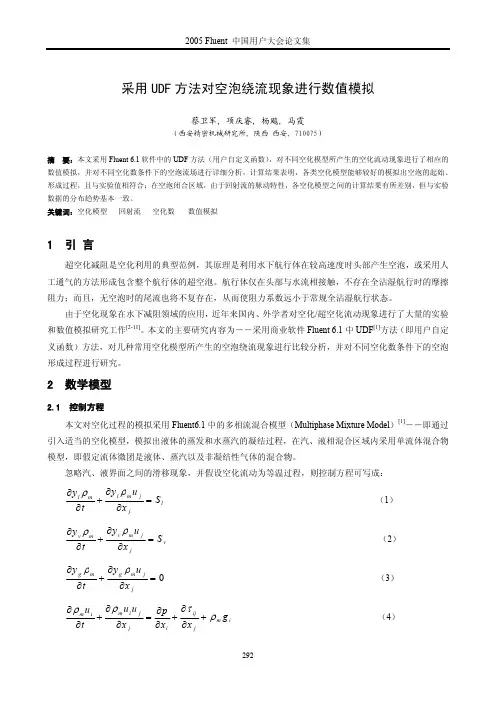

采用UDF方法对空泡绕流现象进行数值模拟
蔡卫军, 项庆睿, 杨飚, 马霞
（西安精密机械研究所, 陕西 西安, 710075）
摘 要：本文采用Fluent 6.1软件中的UDF方法（用户自定义函数），对不同空化模型所产生的空化流动现象进行了相应的
数值模拟，并对不同空化数条件下的空泡流场进行详细分析。计算结果表明，各类空化模型能够较好的模拟出空泡的起始、
形成过程，且与实验值相符合；在空泡闭合区域，由于回射流的脉动特性，各空化模型之间的计算结果有所差别，但与实验
数据的分布趋势基本一致。
关键词：空化模型 回射流 空化数 数值模拟
1 引 言
超空化减阻是空化利用的典型范例，其原理是利用水下航行体在较高速度时头部产生空泡，或采用人
工通气的方法形成包含整个航行体的超空泡。航行体仅在头部与水流相接触，不存在全沾湿航行时的摩擦
阻力；而且，无空泡时的尾流也将不复存在，从而使阻力系数远小于常规全沾湿航行状态。
由于空化现象在水下减阻领域的应用，近年来国内、外学者对空化/超空化流动现象进行了大量的实验
和数值模拟研究工作[2-11]。本文的主要研究内容为――采用商业软件Fluent 6.1中UDF[1]方法（即用户自定
义函数）方法，对几种常用空化模型所产生的空泡绕流现象进行比较分析，并对不同空化数条件下的空泡
形成过程进行研究。
2 数学模型
2.1 控制方程
本文对空化过程的模拟采用Fluent6.1中的多相流混合模型（Multiphase Mixture Model）[1]――即通过
引入适当的空化模型，模拟出液体的蒸发和水蒸汽的凝结过程，在汽、液相混合区域内采用单流体混合物模型，即假定流体微团是液体、蒸汽以及非凝结性气体的混合物。
忽略汽、液界面之间的滑移现象，并假设空化流动为等温过程，则控制方程可写成：
l
jjmlmlS
xuy
ty
=
∂∂
+
∂∂ρρ
（1）

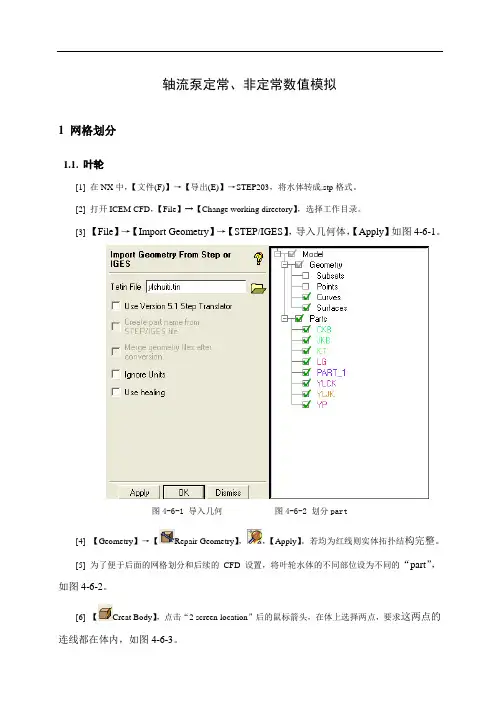

轴流泵定常、非定常数值模拟
