基建工程质量控制标准(WHS)(第一分册：输电线路)

基建工程质量控制标准（WHS） （2012年版）送审稿 第1分册：输电线路工程

2012 - - 发布 2012- - 实施 中国南方电网有限责任公司 发 布 2 / 83

目 录 1 总则 .................................................. 7

2 规范性引用文件 ........................................ 7 3 术语和定义 ........................................... 10 4 职责 ................................................. 12 5 管理内容与方法 ....................................... 13 5.1工程质量WHS控制点的设置原则 ........................ 13 5.2 工作程序要求 ....................................... 14 5.3 工程质量WHS控制点 ................................. 15 5.3.1 工程质量WHS控制点专业分布 ....................... 16 5.3.2 送电线路工程质量控制点 ........................... 16 6 WHS合格率检查考核 ................................... 18 7．附则 ................................................ 18 附表A WHS质量控制点设置报审表 ......................... 19 附表B 质量控制标准（WHS）合格率检查分析表 .............. 20 附表C 作业流程图 ....................................... 22 附录D 基建工程质量控制作业标准（WHS）附录表格 .......... 23 3 / 83 4 / 83

前 言 为落实中国南方电网有限责任公司（以下简称公司）建设“智能、高效、可靠、绿色”电网的战略目标，规范质量过程管理,提升工程实体质量水平，公司基建部组织编制了《基建工程质量控制标准（WHS）》。 本标准将工程施工质量检验标准与监理质量评定工作有效结合，确定监理单位为质量控制和评定的责任主体。并以一次抽检工程质量水平的方法，对工程建设过程开展独立复核与评定。本标准是公司基建质量管理框架体系的重要组成部分。 本标准共分九册，包括总册和八个分册。涵盖输电线路、电气安装、土建、电气试验、继电保护、综合自动化、通信、配网工程及物资到货验收等内容。 本标准由公司基建部组织编制，总部有关部门、各分子公司及建设、5 / 83

监理、施工、设计等单位相关专业人员参与，经公司组织严谨、认真的审查，最终定稿。 本标准由中国南方电网有限责任公司基建部制定并解释。 本标准起草单位：中国南方电网有限责任公司基建部、系统运行部、物资部、广东诚誉工程咨询监理有限公司、广东天广工程监理有限公司 本标准主要起草人：袁太平、欧镜锋、邓超雄、梁煜、陈保刚、黄继、卢耀武、陈鲲、李新民、罗绍容、冯锐祥、徐均成、李昶、刘钰成、丁晓兵、彭业、张喜铭、罗会洪、汤惠敏、吴若婷、付诗禧、陈赞芳、葛伯善 本标准主要审定人：徐达明、邓恩宏、陈晓明 本标准批准人：祁达才 本标准执行中遇到具体问题，请及时向中国南方电网有限责任公司基建部反馈。有关意见及建议请发邮件至：yuantp@csg.cn。 6 / 83 7 / 83

1 总则 1.1 为强化公司基建工程质量过程管理，提升工程实体质量水平，依据国家有关法律法规、规程规范和公司有关规定，特制定本标准。 1.2 各参建单位应按照国家、行业和公司的有关质量标准和管理规定，履行质量管理职责，确保工程质量。本标准旨在强化监理单位对关键质量控制点（WHS）的监控和平行检验，由监理单位负责落实，不替代施工等单位的质量保证体系。 1.3 本标准适用于公司各电压等级（含直流、电源工程）新建、改扩建基建工程各阶段（含物资和后期投运前验收阶段）的WHS质量控制。其他工程可参照执行。 2 规范性引用文件 本标准规范性引用文件包括但不限于下列文件，下列文件中的条款通过本标准的引用而成为本标准的条款，其最新版本适用于本标准。 GB 50026 工程测量规范 GB 50300 建筑工程施工质量验收统一标准 GB 50202 建筑地基基础工程施工质量验收规范 GB 50203 砌体工程施工质量验收规范 GB 50204 混凝土结构工程施工质量验收规范 GB 50205 钢结构工程施工质量验收规范 8 / 83

GB 50207 屋面工程质量验收规范 GB 50208 地下防水工程质量验收规范 GB 50209 建筑地面工程施工质量验收规范 GB 50210 建筑装饰装修工程质量验收规范 GB 50242 建筑给水排水及采暖工程施工质量验收规范 GB 50303 建筑电气工程施工质量验收规范 GB 50310 电梯工程施工质量验收规范 GB 50243 通风与空调工程施工质量验收规范 GB 50147 电气装置安装工程 高压电器施工及验收规范 GB 50148 电气装置安装工程 电力变压器、油浸电抗器、互感器施工及验收规范 GB 50149 电气装置安装工程 母线装置施工及验收规范 GB 50150 电气装置安装工程 电气设备交接试验标准 GB 50168 电气装置安装工程 电缆线路施工及验收规范 GB 50169 电气装置安装工程 接地装置施工及验收规范 GB 50170 电气装置安装工程 旋转电机施工及验收规范 GB 50171 电气装置安装工程 盘、柜及二次回路结线施工及验收规范 GB 50172 电气装置安装工程 蓄电池施工及验收规范 9 / 83

GB 50254 电气装置安装工程 低压电器施工及验收规范 GB 50255 电气装置安装工程 电力变流设备施工及验收规范 GB 50256 电气装置安装工程 起重机电气装置施工及验收规范 GB 50233 110～500kV架空送电线路施工及验收规范 GB 50319 建设工程监理规范 GB/T 50326 建设工程项目管理规范 GB/T 50328 建设工程文件归档整理规范 GB 50116 火灾自动报警系统施工及验收规范 GB 50261 自动喷水灭火系统施工及验收规范 GB 50263 气体灭火系统施工及验收规范 GB 50281 泡沫灭火系统施工及验收规范 DL/T5434 电力建设工程监理规范 DL/T 754 铝母线焊接技术规程 DL/T 782 110kV及以上送变电工程启动及竣工验收规程 DL/T 5168 110kV～500kV架空电力线路工程施工质量及评定规程 DL/T 5231 ±800kV及以下直流输电接地极施工及验收规程 DL/T 5232 ±800kV及以下直流换流站电气装置安装工程施工及验收规程 10 / 83

DL/T 5233 ±800kV及以下直流换流站电气装置施工质量检验及评定规程 Q/CSG 10013 10kV～500kV输变电及配电工程质量验收与评定标准 Q/CSG 11105 南方电网工程施工工艺控制规范 电建质监［2005］52号 电力建设工程质量监督规定 国务院令第279号 建设工程质量管理条例 中华人民共和国工程建设标准强制性条文（电力工程部分） 中华人民共和国工程建设标准强制性条文（房屋建筑部分） 南方电网安生［2005］4号 中国南方电网有限责任公司十项重点反事故措施 3 术语和定义 3.1 关键质量控制点：特指WHS作业标准确定的W、H、S关键质量控制点。 3.1.1见证点W (Witness Point)：在规定的建设关键过程（工序）实施前，项目监理、施工等责任方在约定的时间到现场进行见证检查或进行文件检查的控制点，相关检查方在规定的时间未能到场见证，作业单位可以认为已获认可，可继续进行该项作业。 3.1.2停工待检点H (Hold Point)：针对作业过程中有特殊要求而设置的控制点，项目监理、施工等责任方应在约定的时间到现场对该控11 / 83

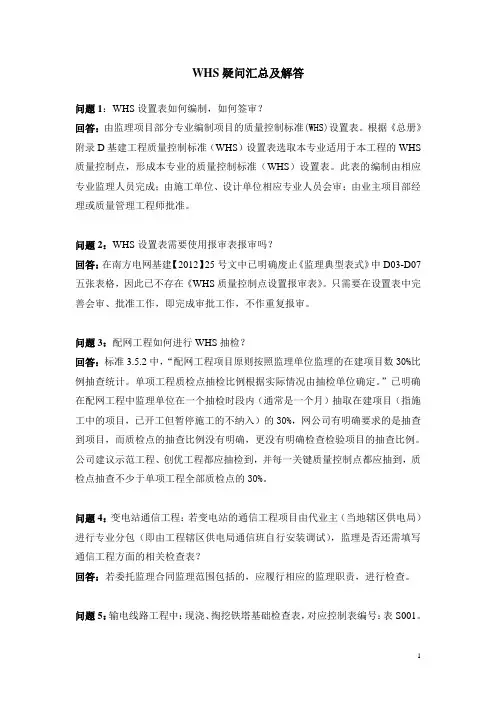

制点进行监督检查，未经检查认可不得超越该点作业。但如果检查方不在操作现场，作业方又查明已根据合同规定预先通知了责任方，则作业方在以书面形式正式通知检查方48小时后，可以进行下一道作业。 3.1.3旁站点S (Standby Point)：针对工程关键部位和关键工序的质量控制而设置的全过程连续监控点。 3.2 质检点：指W、H、S关键质量控制点涉及的具备施工质量检查条件的土建工程检验批，其他专业分项工程。 3.3 抽检点：指抽样选取确定的质检点。 3.4 WHS合格率：在WHS关键质量控制点实际检测中，抽检点的合格数占总数的百分比。反映工程实体质量合格水平，为工程实体质量指标。 3.5 WHS合格率计算公式 3.5.1 WHS合格率= 抽检合格点总数抽检点总数×100% 1）分子指在检查时段的抽检合格点总数 2）分母指在检查时段的抽检点总数。 3.5.2 抽检点从质检点中抽取，原则如下： 1)采用抽样统计方法确定，抽检比例一般为质检点数量的10—30%，抽检比例也可根据实际情况由抽检单位确定。抽检一般应涵盖W、H、S点，同时还应涵盖各专业。
