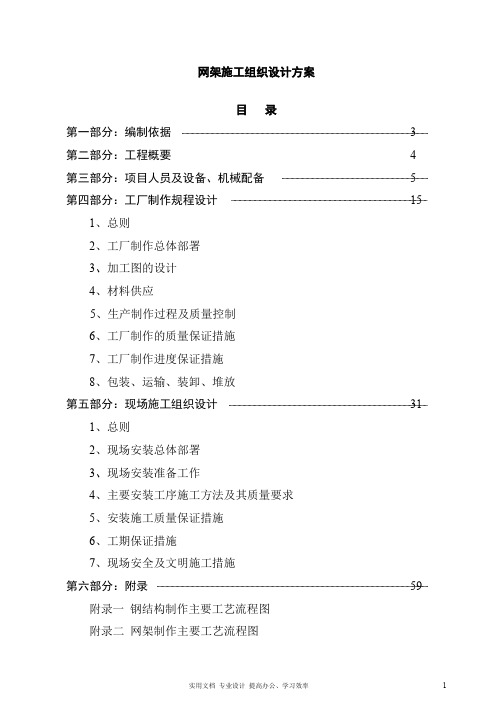

网架施工组织设计方案目录第一部分:编制依据 3 第二部分:工程概要 4 第三部分:项目人员及设备、机械配备 5 第四部分:工厂制作规程设计151、总则2、工厂制作总体部署3、加工图的设计4、材料供应5、生产制作过程及质量控制6、工厂制作的质量保证措施7、工厂制作进度保证措施8、包装、运输、装卸、堆放第五部分:现场施工组织设计311、总则2、现场安装总体部署3、现场安装准备工作4、主要安装工序施工方法及其质量要求5、安装施工质量保证措施6、工期保证措施7、现场安全及文明施工措施第六部分:附录59 附录一钢结构制作主要工艺流程图附录二网架制作主要工艺流程图附录三项目总体计划进度表附录四项目安装分区图第一部分:编制依据一、本施工组织设计是依据以下国家规范、行业标准、相关文件、图纸编制的:1.1国家行业及有关技术和验收的标准、规范《建设工程施工现场管理规定》《建设工程质量管理办法》《建设工程质量监督管理规定》《建设安全生产监督管理规定》《钢结构焊缝外形尺寸》《建设项目(工程)竣工验收办法》《钢桁架质量标准》(JGJ74.1-91)《钢结构施工及验收规范》(GB50205-95)《钢结构工程质量检验评定标准》(GB50221-95)《建筑安装工程质量检验评定统一标准》(GBJ300-88)《建筑工程质量检验评定标准》(GBJ301-88)《钢结构设计规范》(GBJ17-88)《碳素结构钢》(GB700-88)《优质碳素结构钢技术条件》(GB699-88)《合金钢技术条件》(GB3077-88)《低压流体输送用焊接钢管》(GB/T3092-93)《碳钢焊条》(GB/T5117-95)《气体保护电弧焊用碳钢低合金钢焊丝》(GB/T8110-95)《钢焊缝手工超声波探伤方法和探伤结果分级》(GB11345-89)《涂装前钢材表面锈蚀等级和除锈等级》(GB8923-88)《建筑钢结构焊接规程》(JGJ81-91)《紧固件机械性能、螺栓和螺钉》(GB3098.1-82)《热轧钢板和钢带的尺寸、外形、重量及允许偏差》(GB709-88)《钢结构用高强度大六角头螺栓》(GB1228-91)《钢结构高强度螺栓连接设计、施工验收规程》(JGJ82-91)《网架结构设计与施工规程》(JGJ7-91)《网架结构工程质量检验评定标准》(JGJ78-91)《钢网架》(JGJ75.1/75.3-91)1.2浙江东南网架集团有限公司的有关文件《质量手册》DN/QA/00/001《程序文件》DN/QB/00/001~020《作业指导书》DN/QC/12/001~019,DN/QC/13/001~0171.3广东省开平市现代建筑设计院设计的《新会市会展中心施工图》(工程编号:2000-68、图号:11/H)。
钢结构网架施工组织设计全解

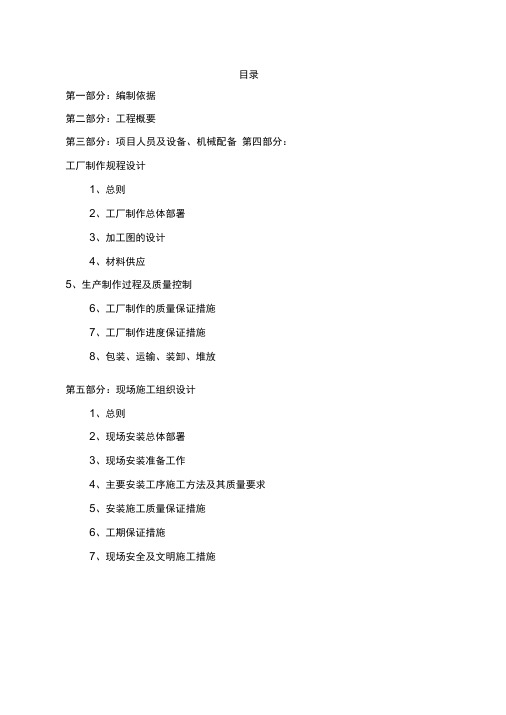

目录第一部分:编制依据第二部分:工程概要第三部分:项目人员及设备、机械配备第四部分:工厂制作规程设计1、总则2、工厂制作总体部署3、加工图的设计4、材料供应5、生产制作过程及质量控制6、工厂制作的质量保证措施7、工厂制作进度保证措施8、包装、运输、装卸、堆放第五部分:现场施工组织设计1、总则2、现场安装总体部署3、现场安装准备工作4、主要安装工序施工方法及其质量要求5、安装施工质量保证措施6、工期保证措施7、现场安全及文明施工措施相关文件、图纸GB/T8110-95)编制依据一、本施工组织设计是依据以下国家规范、行业标准、编制的:1.1 国家行业及有关技术和验收的标准、规范《建设工程施工现场管理规定》《建设工程质量管理办法》《建设工程质量监督管理规定》《建设安全生产监督管理规定》《钢结构焊缝外形尺寸》《建设项目(工程)竣工验收办法》《钢结构施工及验收规范》《钢结构工程质量检验评定标准》《建筑安装工程质量检验评定统一标准》《建筑工程质量检验评定标准》《钢结构设计规范》《碳素结构钢》《优质碳素结构钢技术条件》《合金钢技术条件》《低压流体输送用焊接钢管》《碳钢焊条》《气体保护电弧焊用碳钢低合金钢焊丝》《钢焊缝手工超声波探伤方法和探伤结果分级》《涂装前钢材表面锈蚀等级和除锈等级》《热轧钢板和钢带的尺寸、外形、重量及允许偏差》《网架结构设计与施工规程》《网架结构工程质量检验评定标准》《钢网架》工程概况、工程概况1、工程名称:乐平市金山锦溪商砼有限公司主楼外包钢结构2、工程地点:乐平市3、工程规模:二、工程特点及规范1、工程生产施工内容多,施工生产各工序交错繁杂,主要包括网架、屋面、檩条系统的生产、运输、安装等各个环节;第一部分:2、工期紧,任务重。
要求生产、运输、安装同步协调交叉进行,确保工程工期质量满足要求;3、鉴于该工程以上特点,就要求总体工程在生产、运输、施工安装等各个环节中必须穿插交叉进行,对各阶段制订科学而又周密的进度计划,员安排计划,对厂内现有人力、物力资源进行优化配置,加强管理监督,在保证按业主规定的工期完成工程的前提下,确保施工质量一次到位。
钢结构仓库施工组织设计方案

钢结构仓库施工组织设计方案目录一、前言 (2)1.1 编制目的 (2)1.2 编制依据 (3)1.3 工程概况 (4)二、施工组织基本原则与目标 (4)2.1 基本原则 (6)2.2 施工目标 (7)三、施工组织方案 (8)3.1 施工流程安排 (10)3.2 施工方法与工艺 (11)3.3 施工进度计划 (12)3.4 施工资源计划 (14)3.5 施工现场布置与管理 (14)四、施工设备与材料选择 (16)4.1 施工设备选择 (16)4.2 施工材料选择 (17)五、施工安全管理与质量控制 (18)5.1 安全管理措施 (19)5.2 质量控制措施 (20)六、施工进度与成本控制 (21)6.1 进度控制措施 (22)6.2 成本控制措施 (23)七、施工组织协调与沟通 (24)7.1 组织协调措施 (25)7.2 沟通协调措施 (26)八、应急预案与风险管理 (27)8.1 应急预案制定 (29)8.2 风险管理措施 (30)一、前言随着现代工业的快速发展,物流仓储需求日益增长,钢结构仓库因其具有轻便、高强度、可重复拆卸等优点,在现代物流建筑中得到了广泛应用。
为了确保钢结构仓库的安全、高效施工,本方案旨在明确施工目标、组织架构、施工流程及方法,为顺利完成钢结构仓库施工提供有力保障。
本方案依据国家相关规范、标准以及行业标准,结合实际情况编制,旨在指导钢结构仓库施工全过程,确保工程质量、安全及进度。
我们注重绿色环保、节能减排,严格执行绿色施工理念,保护周边环境。
在施工过程中,我们将严格把控各个环节,确保施工质量、安全、进度等方面得到有效控制。
通过科学的组织和管理,我们将努力提高施工效率,降低施工成本,为业主创造更大的价值。
1.1 编制目的本方案旨在明确钢结构仓库施工的目标、任务、方法、步骤和措施,确保工程质量和安全,提高施工效率,降低施工成本,保障施工顺利进行。
该方案旨在为后期维护和管理提供便利条件,满足仓库使用者的需求。
钢结构施工组织设计

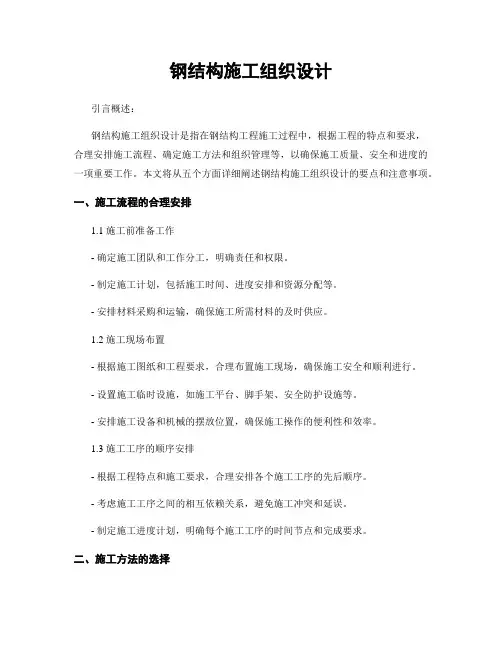

钢结构施工组织设计 引言概述: 钢结构施工组织设计是指在钢结构工程施工过程中,根据工程的特点和要求,合理安排施工流程、确定施工方法和组织管理等,以确保施工质量、安全和进度的一项重要工作。本文将从五个方面详细阐述钢结构施工组织设计的要点和注意事项。
一、施工流程的合理安排 1.1 施工前准备工作 - 确定施工团队和工作分工,明确责任和权限。 - 制定施工计划,包括施工时间、进度安排和资源分配等。 - 安排材料采购和运输,确保施工所需材料的及时供应。 1.2 施工现场布置 - 根据施工图纸和工程要求,合理布置施工现场,确保施工安全和顺利进行。 - 设置施工临时设施,如施工平台、脚手架、安全防护设施等。 - 安排施工设备和机械的摆放位置,确保施工操作的便利性和效率。 1.3 施工工序的顺序安排 - 根据工程特点和施工要求,合理安排各个施工工序的先后顺序。 - 考虑施工工序之间的相互依赖关系,避免施工冲突和延误。 - 制定施工进度计划,明确每个施工工序的时间节点和完成要求。 二、施工方法的选择 2.1 焊接方法 - 根据钢结构的特点和要求,选择适当的焊接方法,如手工电弧焊、埋弧焊、气体保护焊等。
- 确定焊接工艺参数,如焊接电流、电压、焊接速度等。 - 进行焊接试验和质量检验,确保焊缝的质量和可靠性。 2.2 起重和安装方法 - 根据钢结构的重量和尺寸,选择适当的起重设备和安装方法,如吊车、塔吊、脚手架等。
- 制定起重和安装方案,包括起重点的选择、吊装顺序和安装顺序等。 - 进行起重和安装试验,确保安装的稳定性和安全性。 2.3 防腐和涂装方法 - 根据钢结构的使用环境和要求,选择适当的防腐和涂装方法,如热浸镀锌、喷涂等。
- 确定涂装材料和涂装层厚度,保证防腐和涂装效果。 - 进行涂装试验和质量检验,确保防腐和涂装的质量和持久性。 三、组织管理的要点 3.1 施工人员的培训和管理 - 为施工人员提供必要的培训和技术指导,提高他们的施工技能和安全意识。 - 制定施工人员的管理制度,包括考勤、奖惩和安全管理等。 - 定期进行施工人员的绩效评估和培训,提高施工团队的整体素质和能力。 3.2 施工现场的安全管理 - 制定施工现场的安全管理制度和安全操作规程,确保施工过程的安全性。 - 设置安全警示标志和安全防护设施,提醒施工人员注意安全。 - 加强施工现场的巡查和监督,及时发现和处理安全隐患。 3.3 施工质量的控制和检验 - 制定施工质量控制计划和检验标准,确保施工质量符合设计要求。 - 进行施工质量的抽查和检验,及时发现和纠正质量问题。 - 建立施工质量档案,记录施工过程和质量控制的相关信息。 四、进度控制和协调 4.1 施工进度的计划和监控 - 制定施工进度计划和施工进度表,明确每个施工工序的时间节点和完成要求。 - 进行施工进度的监控和调整,及时发现和解决施工延误和冲突问题。 - 加强施工进度的沟通和协调,确保施工进度的顺利推进。 4.2 物资供应和协调 - 确保施工所需的材料和设备的及时供应,避免物资短缺和延误。 - 加强与供应商和物流公司的沟通和协调,解决物资供应的问题。 - 建立物资管理制度和库存管理系统,确保物资的有效利用和管理。 4.3 各方合作和协调 - 加强与设计单位、监理单位和业主的沟通和协调,解决工程问题和纠纷。 - 确保各方之间的权益和利益平衡,促进工程的顺利进行。 - 建立工程合作和协调机制,提高施工组织和管理的效率和协同性。 五、施工质量和安全的监督 5.1 施工质量的监督和检验 - 定期进行施工质量的监督和检验,确保施工质量符合设计要求和相关标准。 - 配合监理单位和质量检测机构进行质量检验和评估,确保施工质量的可靠性和合格性。
钢结构网架施工组织控制方案

钢结构网架施工组织控制方案1. 引言本文档旨在制定一个全面的钢结构网架施工组织控制方案,以确保施工过程的高效性和安全性。
本方案涵盖了施工组织架构、施工进度控制、施工质量控制和施工安全控制等方面。
2. 施工组织架构2.1 施工队伍组成施工队伍将包括以下各方人员:- 项目经理:负责整体施工组织与管理,协调各方人员合作。
- 技术负责人:负责施工过程中的技术支持与指导。
- 监理人员:监督施工质量与安全,确保符合相关标准与规范。
- 施工人员:按照施工计划和要求执行具体的施工任务。
- 安全员:负责施工现场的安全管理与监督。
2.2 组织管理机制建立一个有效的组织管理机制,包括:- 周期性施工会议:定期召开施工会议,评估工作进展,并解决可能出现的问题。
- 沟通和协调:各方人员之间保持密切的沟通与协调,确保施工工作的顺利进行。
- 任务分工与协作:明确各人员的职责,并确保他们之间的协作与配合。
3. 施工进度控制3.1 施工计划制定制定详细的施工计划,包括每个施工阶段的时间安排、关键任务和工作量估计。
3.2 进度监控与调整实时监控施工进度,及时发现问题并采取措施加以解决。
根据实际情况,灵活调整施工计划,确保项目按时交付。
4. 施工质量控制4.1 质量目标设定明确施工质量目标,并制定相应的质量控制标准和程序。
4.2 质量监督与检验严格执行质量监督和检验制度,确保施工过程符合相关的质量标准和要求。
4.3 问题处理与改进及时处理施工中发现的质量问题,并采取改进措施,避免类似问题再次发生。
5. 施工安全控制5.1 安全计划制定制定详细的施工安全计划,包括施工现场的安全防护和事故应急预案。
5.2 安全培训与教育为施工人员提供必要的安全培训与教育,提高其安全意识和操作技能。
5.3 安全检查与监督定期进行安全检查,确保施工现场的安全措施得到有效执行。
建立安全监督制度,严惩违反安全规定的行为。
6. 总结通过制定和执行本方案,我们将能够有效控制和管理钢结构网架施工过程,确保施工进度的顺利推进,施工质量的达到要求,并最大程度地保障施工人员的安全。
钢结构仓库施工组织设计方案
钢结构仓库施工组织设计方案目录一、前言 (2)1.1 编制目的 (2)1.2 编制依据 (3)1.3 工程概况 (5)二、施工组织基本原则与目标 (6)2.1 基本原则 (6)2.2 施工目标 (8)三、施工组织架构及人员配置 (9)3.1 组织架构图 (10)3.2 人员配置表 (11)四、施工进度计划与资源配置 (12)4.1 施工进度计划表 (12)4.2 材料设备供应计划 (14)五、施工方法与工艺流程 (15)5.1 钢结构制作安装方案 (16)5.2 钢结构焊接方案 (17)5.3 混凝土结构施工方案 (18)5.4 砌体工程施工方案 (19)5.5 防腐防火处理方案 (19)六、施工现场布置与管理 (20)6.1 施工现场平面布置图 (21)6.2 施工现场管理措施 (22)七、施工安全管理与应急预案 (23)7.1 安全管理措施 (24)7.2 应急预案 (26)八、施工质量保证措施 (27)8.1 质量管理体系 (29)8.2 质量控制流程 (29)九、施工成本控制措施 (30)9.1 成本预算 (32)9.2 成本控制方法 (33)十、施工效益分析 (34)10.1 施工周期分析 (35)10.2 效益评估 (36)一、前言随着现代工业与商业的快速发展,仓储管理的重要性日益凸显。
为了满足日益增长的需求,本项目致力于构建一座高效、安全、可靠的钢结构仓库。
我们制定了本“钢结构仓库施工组织设计方案”,旨在确保项目顺利进行,确保施工质量与效率达到最优。
本项目的施工组织设计是整个工程的关键环节,涉及多方面的协同合作,包括工程技术、施工管理、质量安全等多个部门。
我们的目标是确保工程的顺利进行,在保证安全和质量的前提下,实现施工效率的最大化。
我们将充分利用先进的施工技术与管理理念,确保工程按期完成,满足使用需求。
本方案明确了施工组织设计的指导思想、总体要求和主要任务。
通过科学合理的安排,实现工程建设的快速、高效、优质与安全。
钢结构施工组织设计
钢结构施工组织设计标题:钢结构施工组织设计引言概述:钢结构施工组织设计是钢结构工程施工的重要环节,合理的组织设计能够提高施工效率,保证施工质量,确保施工安全。
本文将从施工前期准备、施工方案设计、施工组织架构、施工进度计划和施工安全措施等五个方面详细介绍钢结构施工组织设计的相关内容。
一、施工前期准备1.1 确定施工范围:明确钢结构工程的施工范围,包括建筑物的结构形式、主要构件类型等。
1.2 资源准备:准备施工所需的人力、物力、财力等资源,确保施工过程中的需求得到满足。
1.3 施工条件评估:评估施工现场的地形、地质、气候等条件,为施工方案设计提供依据。
二、施工方案设计2.1 施工工艺设计:确定钢结构的施工工艺,包括起重、安装、焊接等工艺流程。
2.2 安全措施设计:设计施工现场的安全措施,包括施工区域的封闭、安全警示标识等。
2.3 质量控制设计:设计施工过程中的质量控制方案,确保钢结构施工质量符合相关标准要求。
三、施工组织架构3.1 人员分工:明确施工中各个岗位的职责和任务,确保施工过程中各项工作有序进行。
3.2 沟通机制:建立施工组织内部的沟通机制,确保信息传递及时准确。
3.3 协调管理:协调施工中各个部门之间的关系,解决施工过程中出现的问题。
四、施工进度计划4.1 制定施工计划:根据施工方案设计确定施工进度计划,明确施工各个阶段的工期和任务。
4.2 进度监控:监控施工进度,及时发现问题并采取措施解决,确保施工进度按计划进行。
4.3 资源调配:根据施工进度计划合理调配资源,确保施工过程中资源的充分利用。
五、施工安全措施5.1 安全培训:对施工人员进行安全培训,提高他们的安全意识和应急处理能力。
5.2 安全检查:定期进行施工现场的安全检查,发现安全隐患及时整改。
5.3 安全监督:建立安全监督机制,对施工现场的安全情况进行监督,确保施工安全。
结语:钢结构施工组织设计是钢结构工程施工过程中至关重要的环节,只有合理的组织设计,才能确保施工质量、提高施工效率、保障施工安全。
网架结构施工组织设计
目录第一章工程总体概述 3第一节施工重点、难点及解决方案 5第二节施工总体计划 6第三节遵循的规范标准7第二章工厂加工工艺8第一节钢网架构件加工制作工艺8第二节、钢网架焊接技术规程11第三节、工厂涂装工艺13第三章现场施工方案16第一节现场施工方案阐述16第二节机库网架地面组装18第三节整体提升施工方案24第四节网架提升过程杆件更换68第五节施工测量控制方案83第六节现场安装焊接工艺88第七节临时设施设计及计算94第四章质量保证体系及保证措施103第五章施工进度计划及保证措施108第一节工期目标109第二节施工进度计划网络图109第三节施工进度计划保障措施112第六章施工安全组织与措施117第一节安全管理与承诺117第二节安全管理的基本原则118第三节施工安全管理体系119第四节安全管理制度124第五节安全管理措施127第六节现场安全技术措施128第七章劳动力计划、施工机械设备投入计划133第一节劳动力投入计划及保证措施133第二节投入现场安装设备134第八章雨季施工措施135第一节雨季施工措施135第二节防风施工措施136第九章施工平面布置和临时设施布置137第一节总平面布置原则137第二节施工总平面布置139第三节临时设施用地计划及现场施工用电规划139第一章工程总体概述西飞公司369#厂房网架工程位于西飞公司厂区,纵向长260米,宽度方向为77.8米,本工程机库大厅屋盖结构跨度66m+118m+76m,屋盖网架采用三层焊接球节点斜放四角锥网架,下弦支撑,网格尺寸4.24 m x4.24m,矢高6.5m。
屋盖支撑体系为周边钢筋混凝土柱,柱顶标高除机库大门侧为21米外其余为26米。
厂房北侧共有19个立柱(含转角处),截面尺寸为1600mm×1000mm(转角处为1400mm),间距9~18米;东西侧网架下方各有5个立柱,截面尺寸为1600mm×1000mm,间距12米;南侧钢桁架结构下方共有6个立柱,其中两端各两个,截面尺寸为1600mm×1600mm,中部两个,截面尺寸为3400mm×3200mm,中部两根立柱间距118米。
钢结构施工组织设计
钢结构施工组织设计钢结构施工组织设计是针对钢结构施工过程中的组织和安排进行详细规划和设计的一项工作。
它包括了施工过程中的任务分工、施工方法、施工顺序、施工要点等内容。
下面将详细介绍钢结构施工组织设计的标准格式。
一、项目背景钢结构施工组织设计是为了确保钢结构施工过程中的安全、高效和质量,根据项目的具体情况进行详细规划和设计。
二、施工目标1. 安全:确保施工过程中的安全措施得到合理安排和落实。
2. 高效:合理安排施工顺序和施工方法,提高施工效率。
3. 质量:保证施工过程中的质量控制和质量验收。
三、组织机构1. 项目经理:负责整个施工过程的组织和协调工作。
2. 技术负责人:负责施工技术和工艺的指导和监督。
3. 安全负责人:负责安全措施的制定和执行。
4. 施工人员:根据任务分工进行具体施工工作。
四、施工方法和顺序1. 施工方法:根据钢结构的特点和项目需求,确定适合的施工方法,如吊装、焊接、装配等。
2. 施工顺序:根据钢结构的组成部份和施工要求,确定施工的先后顺序,确保施工的联贯性和协调性。
五、施工要点1. 钢结构件的制作:根据设计图纸和工艺要求,进行钢结构件的制作和检验。
2. 吊装作业:根据吊装计划和安全要求,进行钢结构件的吊装作业。
3. 焊接作业:根据焊接工艺规程和质量要求,进行钢结构的焊接作业。
4. 装配作业:根据装配图纸和装配要求,进行钢结构的装配作业。
5. 防腐保护:根据施工图纸和防腐要求,进行钢结构的防腐保护作业。
六、安全措施1. 安全教育:对施工人员进行安全教育和培训,提高安全意识。
2. 安全防护:提供必要的安全防护设施,如安全帽、安全绳等。
3. 安全监督:加强对施工现场的安全监督,及时发现和处理安全隐患。
七、质量控制1. 质量检验:对钢结构件的制作、吊装、焊接和装配进行质量检验。
2. 质量验收:对钢结构的整体质量进行验收,确保符合设计要求和规范要求。
八、施工进度根据项目计划和施工要求,制定合理的施工进度计划,并进行动态跟踪和调整,确保施工进度的顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1 第一章 工程概况 1.1 编制说明 本文件主要包括以下内容,工厂制作运输、现场地面桁架拼装,地面整体组装、高空桁架吊装、整体提升方案,网架制作加工、网架安装,钢结构涂装等钢结构工程所涉及的内容。本文件可指导广州新白云机场10#维修机库工程1区、2区、3区钢结构,航材库、12号库钢网架,10号库不锈钢网架的制作及安装施工。
1.2 编制依据
1.2.1招标文件及图纸 本施工组织设计是以业主提供的招标文件和图纸为依据,结合本单位的深化设计及吊装方案进行编制。
1.2.2施工规范与标准 GB50205-95 《钢结构工程施工及验收标准》 JGJ81-91 《建筑钢结构焊接规程》 JGJ82-91 《钢结构高强度螺栓连接的设计、施工及验收规程》 GB50221-95 《钢结构工程质量检验评定标准》 JGJ7-91 《网架结构设计与施工规程》 JGJ78-91 《网架结构工程质量检验评定标准》 GB/T1591-94 《低合金高强度结构钢》 GB/T700-88 《碳素结构钢》 GB/T9946-88 《热轧H型钢》 YB3301-92 《焊接H型钢》 GB8923-88 《涂装前钢材表面锈蚀等级和除锈等级》 GB/T12612-1990《多功能钢铁表面处理液通用技术条件》 GB50046-95 《工业建筑防腐设计规范》 2
ISO/EN12944 《防腐标准》 SSPC 《美国钢结构防护涂层协会标准》 BS5493:1997 《钢铁结构构件防腐保护涂层应用指南》 BS 50205-95 《钢结构工程施工及验收规范》 CECS24:90 《钢结构防火涂料应用技术规程》 GB9978-88 《建筑构件耐火试验方法》 GB14907 《钢结构防火涂料通用技术条件》 GA110 《建筑构件防火喷涂材料性能试验方法》 SB9286-88 《色漆和清漆漆腊的划格实验》
第二章 工程概况 2.1 10号机库钢桁架结构概况
2.1.1 建设、设计、监理单位 建设单位:广州飞机维修工程有限公司 设计单位:中国航空工业规划设计研究院 监理单位:上海建筑科学研究院建设工程咨询监理部
2.1.2 工程范围 10#机库一区、二区、三区屋面钢结构 大厅跨度:100m+150m+100m 进 深:100M 下弦标高:29M F型桁架: 6榀 M型桁架:2榀 S型桁架:34榀 B型桁架:11榀 C型桁架:68榀 3
R型桁架:19榀 T型桁架:143榀 TP型桁架:62榀 SC型钢柱:13根 桁架支撑、主檩、次檩、屋盖上部结构、墙架 工程总量:约8850吨
2.2 10号机库钢网架结构工程概况
2.2.1设计参数 设计参数:荷载条件,上弦静载(不含网架自重)0.60KN/m2,活载0.30KN/m2;基本风压0.45KN/m2;抗震设防烈度6度。
2.2.2工程规模及应用部位 本网架工程长96M,投影面积4032m2;位于广州新白云机场10号机库○23~○35轴/2/M轴~○T轴区;采用中国航空工业规划设计院MSTCAD3.0软件进行总体满应力优化设计。
2.2.3结构特征 本网架系焊接球节点、正放四角锥、上弦柱点支承、下弦部分抽空网架,屋盖结构由网架自身起脊找坡。
2.2.4工程量 网架杆件含钢量83.205T,球节点含钢量14.842T,支座、支托节点含钢量7.323T,总含钢量105.37T(未含加工材料损耗)。 4
2.3 10号机库不锈钢网架结构工程概况 2.3.1设计参数 荷载条件(不含网架自重):屋盖网架上弦静载0.60KN/m2,活载0.30KN/m2;墙架网架上弦静载0.70KN/m2,活载0.45KN/m2。基本风压0.45KN/m2;抗震设防烈度6度。
2.3.2工程规模及应用部位 本网架位于10号机库1/0~2/3轴/○C~○D轴区,由立式墙架网架和曲面屋盖网架组成,投影面积为1070m2。由中国航空工业规划设计研究院采用SFCAD2000软件在PC上进行计算与总体设计。
2.3.3结构特征 本网架由墙架及屋盖两座网架组合而成,系不锈钢螺栓球节点、正放四角锥、附墙支承与柱端支承结合网架,最大标高28.5M,在22.1M标高处三面网架合拢,屋盖网架在1/0轴左侧悬挑4.6M。屋盖结构由网架自身拱曲成型。
2.3.4工程量 网架杆件含钢量17.851T,球节点含钢量2.791T,封板、锥头、套筒节点含钢量1.998T,高强螺栓,顶丝节点含钢量0.701T,支座、支托节点含钢量0.669T,总含钢量24T(未含加工材料损耗)。
2.4 12号库钢网架结构工程概况
2.4.1设计参数 荷载条件,上弦静载(不含网架自重)0.65KN/m2,活载0.50KN/m2;下弦荷载两台LTX电动单悬挂吊车,起重量5T。基本风压0.45KN/m2;抗震设防烈度6°;考虑温差20℃. 5
2.4.2工程规模及应用部位 本网架工程长72M,宽60M,投影面积4320m2,位于12号机库○4~12/A~○L轴区内;由中国航空工业规划设计研究院采用SFCAD2000软件在PC上进行计算与总体设计。
2.4.3结构特征 本网架系焊接球节点、正放四角锥、下弦柱点支承网架,下弦悬挂两台电动单悬挂起重量各5T的吊车,在60M跨中处有一排支承柱点。屋盖结构由网架自身起脊找坡。
2.4.4工程量 网架杆件含钢量62.058T,球节点含钢量22.449T,支托、支座节点含钢量10.983T,总含钢量95.54T(未含加工材料损耗)。
第三章 施工部署 3.1施工总体部署
3.1.1 管理目标 ⑴ 工程质量:按照《国家建筑工程施工质量验收统一标准》GB50300—201和《钢结构工程质量检验评定标准》GB50221—95进行验收评定,一次交验合格,并为创建广东省优质工程创造必要条件。 ⑵ 工期:按照招标文件要求,确保达到2002年12月31日钢结构工程安装完成。 ⑶ 安全:杜绝重大安全事故,轻伤频率控制在2‰以下。 ⑷ 文明施工:按照广东省文明施工有关规定,创建文明施工样板工地。 ⑸ 环境保护:组织好污、雨水排放;及时进行施工垃圾清运;对噪音较大的施工机械,采取消音或围挡措施,减少噪音对环境的污染。 6
3.1.2 施工组织机构设置 本工程严格按项目法组织施工,在总承包项目经理部的统一指挥协调下,设立钢结构工程施工部,其组织形式为:
3.1.3管理职责 各管理人员安全生产岗位责任,主要内容见下:
3.1.3.1经理职责 (1).负责贯彻执行国家及上级有关施工生产的方针、政策、法律、法规。 (2).组织本工程项目钢结构的施工生产指挥、协调、管理和控制。
副经理(桁架) 施工部经理 副经理(网架) 技术负责人
装 焊 工 长 验 收 工 长 测 量 工 长 探 伤 科 长 质 安 工 长
装配班 焊接班 构件验 收修理 测量班 探伤班 架 子 安全班 7
(3)对本工程钢结构工程的施工生产进度、质量、安全文明施工负全责。 (4). 健全和完善本部各项管理制度。认真落实各类人员的岗位责任制。 做好专业队和上岗人员安全教育,保证他们的健康和安全。 (5). 参加总承包及业主、监理的施工生产协调会,并认真落实协调会精神。 (6). .每天亲临现场巡查工地,发现问题通过整改指令书向工长或班组长交待。 (7).领导、组织施工现场定期的生产检查,发现施工生产中存在的问题组织制定措施,及时解决。对上级提出的生产与管理方面的问题要定时、定人、定措施予以解决。
3.1.3.2 技术负责人职责 在经理的直接领导下,全面负责工程技术、质量管理工作,具体职责如下: ⑴ 组织贯彻执行国家、省、市有关技术标准、规范、规程及本企业的技术管理制度和标准,督促检查本部质量、技术、安全、试验、计量、测量、材料、能源等职能人员规范、标准的执行情况,出现技术问题及时解决; ⑵ 领导技术工作。主持本部工程施工方案、工艺,工序程序文件的编制,坚持每道工序的程序管理。包括:技术措施、质量管理措施、安全技术措施、文明施工措施、环保卫生措施、新技术应用措施、节约材料措施、季节性施工措施、消防保卫措施、大中型机械进场装拆措施等。 ⑶ 组织图会审,对图纸中存在的问题要早期发现、及时解决。 ⑷ 负责本部工程质量管理。支持执行工程质量评定、质量管理标准及质量责任制,建立健全质量保证体系、质量管理网络,掌握本部工程质量情况,参加工程质量检查,有效控制各阶段施工质量。 ⑸ 开展QC小组活动,严格施行质量奖罚制度。做好职工技术培训,确保各项工作达标,督促做好施工技术资料的收集、整理、传递,及时归档,保证技术文件、资料、图纸、原始记录等清楚、真实、齐全。 ⑹ 加强试验技术管理及各项原材料的取样送验及各种材质证明管理,撰写工程技术意见报告,施工技术总结,总结施工技术成果。 ⑺ 组织编制施工组织设计,编制、审查施工方案,制定、检查安全技术措施,保证其可行性与针对性,并随时检查、监督、落实。 ⑻ 本部工程项目应用的“四新”技术,要及时上报应用方案和措施,经批准后实施。同时组织上岗人员的安全技术培训。
