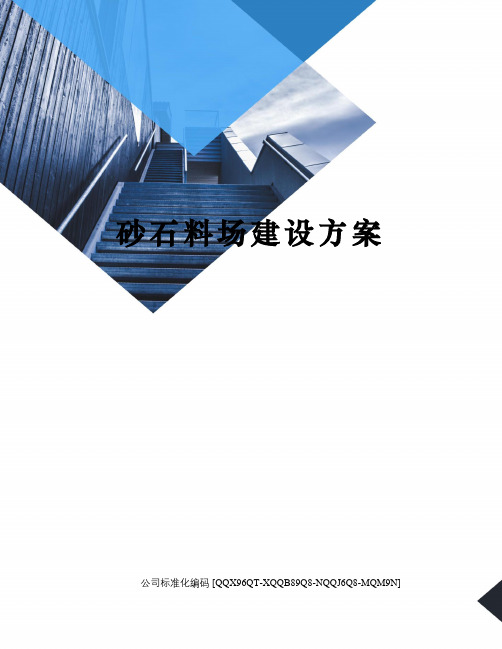

砂石料加工场建设方案

砂石料加工场建设方案 Modified by JEEP on December 26th, 2020. 贵州省紫云至望谟高速公路 1#砂石料加工场建设方案 中冶交通紫望项目第二分部 编制: 审核: 二零一六年十月目 录 1#砂石料加工场施工方案 1 编制依据及原则 、编制依据 、紫望高速二阶段施工设计图纸； 、《混凝土结构工程施工质量验收标准》GB50204-2015； 、《建筑用砂》GB/Tl4684-2011； 《建筑用卵石、碎石》GB/T 14685－2011 、标准化施工对临建工程的相关管理文件及标准。 、编制原则 、在地方村委的指定范围内布置，并尽量减少占地面积； 、充分利用场地条件，尽可能减少运输中转距离，降低成本。 、为了施工、运行管理的方便，各环节之间均考虑有道路相联； 、生产附属设备施工就近布置，以便于生产运行管理。 2 工程概况 二分部起于紫云隧道（2120m）内K8+730，顺接第1分部，下穿县道486后，主线在紫云隧道出口处设火花互通，随后又设本寨大桥、本寨隧道（477m），出本寨隧道后转向西南，设火花特大桥（4075m），在火花沟北侧傍山布线，后转向正南，跨越火花沟及纳容河，设大坪隧道（2428m），在大坪隧道内K16+000处与第3分部相接。 二分部路线里程长度（以右线计），设置桥梁3座，二分部混凝土总量56万m3，1#砂石料加工场设在1号混凝土拌合站附近。 3 修建标准 、人工加工砂石料依据 通过本分部请专业勘探队伍进行勘探后经试验室检测，化学指标、物理力学性能符合《混凝土结构工程施工质量验收标准》GB50204-2015相关要求。 、砂石料加工场标准 、有给料设备、颚式破碎机、反击式破碎机、分层振动筛、清洗设备； 、储料区按待检区和合格区设置，料仓按4个设置。 、有配套的环保设施设备，如沉淀池、洗车池等； 、砂石料加工场场地排水坡度按2%设置，料仓排水坡度按3%设置。 、砂石料加工场内要分区硬化，按重载区、一般重载区、普通区区域来处理。砂石料加工场料场、料仓及进、出料主车道为重载区，该区域先采用土石混碴硬化压实，然后采用C20混凝土硬化20cm。底板混凝土浇筑模板采用钢模板或木模加工，模板安装必须牢固，并预留料仓隔墙基础位置及水沟位置；底板坡度由测量组现场测量，按照3%坡度来控制，坡度方向为从料仓底部向料仓口倾斜。 、砂石料加工场设备基础应高出硬化地面30cm。 、标识标志 、材料：标志应采用坚固耐用的材料制作。可根据具体情况选用铝合金板、薄钢板、合成树脂类板材等材料，有触电危险场地应采用绝缘材料。 形状：标志牌形状主要为矩形和圆形。 、尺寸：矩形标志牌尺寸（长×宽）一般为30×40cm、40×30cm、60×80cm、80×60cm、150×100cm、150×200cm、200×150cm、250×200cm；圆形标志牌直径一般为30cm～50cm，按现场实际需要选用。 4 1#砂石料加工场选址及安全评估 1#砂石料加工场选址在1号混凝土拌合站附近。 、地理位置 砂石料加工场地处贵州省安顺市紫云县，位于县道486旁及紫云隧道出口处右侧200m处，。 、地形、地貌、地质，水文情况 工程选址在山坡上，地形条件较为平坦，根据临建工程的设置原则及技术要求，工程选址满足“安全适用，经济合理”的要求，同时体现“节约用地，节省投资，节能环保，合理适用”的原则，重视防灾减灾。选址避开了易积水和不良地质段。 工程所处位置地表为米左右腐殖土，其下碎块石土，下伏基岩为泥盆系（D）、石炭系（C）、二叠系（P）、三叠系（T），岩性以沉积岩为主周围汇水面较小且附近水沟排水畅通，不存在水文问题。 、地质灾害危险性现状评估 地势较好，未发生过崩塌、滑坡、泥石流、地面塌陷、地裂缝、地面沉降等自然灾害。 、建设场地适宜性评估及防治措施 、建设场地适宜性评估 适宜于建设砂石料加工场 、防治措施 砌筑挡墙、场地硬化、边坡植草防护 5 施工准备 、方案准备 先遣人员到达后，首先对现场进行实际踏勘，了解管段范围，熟悉图纸和招标文件，之后经过多次会议讨论，制定人员和设备配置情况后，根据项目公司、总包部会议精神和相关制度要求及设计图纸。计算得出砂石料加工场需生产工程数量后，据此规划本砂石料加工场建设规模。详见表： 表 砂石料加工场主要工程数量表 序号 工程名称 项目 单位 数量 1 砂石料加工场 场地硬化C20砼 ㎡ 2 基础混凝土 m3 3 砖墙 m3 4 水沟 m 5 彩钢房 m2 、技术准备 砂石料加工场选址 根据本工区实际施工任务及施工平面分布情况，结合各洞口位置和场地实际地形进行详细的方案比选，本着合理、经济、满足施工要求的原则进行选址。 场地设计 砂石料加工场选址完成后，按照紫望高速总包部相关管理文件和《精细化管理手册》内关于砂石料加工场修建指标以及本工区实际需求进行方案编制，施工前对现场施工员和作业班组进行施工技术交底。 、编制施工技术交底 组织有关管理人员和技术人员对本工程进行深入细致的施工调查，根据紫望高速二分部相关文件和有关的施工规范进行技术交底，以便工程施工能顺利开展。 临建队伍准备 根据本工程、本工区特点，选取有一定实力的临建队伍分阶段进场，并组织数名经验丰富、责任心强的管理、技术骨干进行管理。 6 资源配置 、作业人员计划 为满足砂石料加工场的施工要求，配备足够的施工管理和作业人员，项目副经理负责砂石料加工场施工管理工作，下设1名施工员、1名技术人员、1名试验人员、设备操作人员和工人可根据实际需要确定。 砂石加工场组织机构框图 图

紫望二分部项目副经理 梁志清 、材料计划 表 拟投入砂石料加工场建设的主要材料计划表 序号 材料名称 规格 单位 数量 备注 1 水泥 t 2 砂 中粗 m3 3 碎石 2～4cm m3 4 片石 m3 5 彩钢房 m2 、设备计划 表 砂石料加工场施工主要设备配置表 序号 设备名称 型号 数量（台） 备注 1 挖掘机 PC220 1 2 装载机 ZLC50C 1 3 压路机 20t 1 4 自卸汽车 15m3 4 5 焊机 BX-500 3 7 砂石料加工场施工方案 、取、弃土石方 砂石料加工场地为半挖半填场地，基本满足填挖平衡。 、场地开挖 首先对场地进行清表，清表完毕后铺设一条运输车辆通道，以便倒运土石方；测量组确定边坡开挖线，并用白灰做标记线，边坡坡度不陡于1:；开挖土石方用运碴车运至填方位置进行回填或弃碴场。

工班长

安装工人 装载机操作手 挖机操作手 自卸车司机 工人廉继明焊工 砼工

钢筋、模板工 砂石加工场建设技术负责 李新友 质量负责人 章大明、陈传寿 安全员 压路机操作手 、场地填筑和碾压 对砂石料加工场场地清表后方可进行回填作业，场地填筑必须分层铺筑，铺筑厚度不大于30cm，每层铺筑完毕后，及时用20t压路机进行碾压夯实。重点硬化区域先要对基础作加强处理，采用土石混碴硬化压实。 、 场地硬化 砂石料加工场场内要分区硬化，要按重载区、一般重载区、普通区区域来处理。重载区指场内主车道及料场和工作区，该区域需重点硬化，首先对基础作加强处理，采用土石混碴硬化压实，然后采用C20混凝土硬化20cm;一般重载区为基础处理压实后用C20混凝土硬化15cm;普通区为生活区及办公区，一般为基础压实后，采用C20混凝土硬化10cm。 场地硬化前首先对场地进行测量放线，测量组做好记录工作；浇筑混凝土在2#搅拌站提供，罐车运输至施工现场摊铺，插入捣固器配合平板振捣器振捣。 、料仓隔墙 首先测量组进行测量放线，并做好记录；隔墙高度2.0米，采用浆砌片石砌筑。人工将片石运至挡墙边，进行挡墙砌筑，砂浆采用砂浆搅拌机集中搅拌，运送至工作面。砌筑时选用大块片石作面石，表面平整，无水锈污渍，沟底应整平夯实，片石砌筑牢固，砌筑后用M10水泥砂浆抹面。 、设备基础 根据砂石料加工场的平面布置图，测量组在施工现场将各种设备的基础位置放样出来，采用挖掘机挖基础基坑，然后采用C25钢筋混凝土进行浇筑，并预埋基座预埋件。 、挡墙 为了缩短胶带机运输线长度，减少中转环节，确保系统生产的连续性，降低运行管理费用，砂石料加工场利用山地地形分台阶布置。台阶平台采用重力式挡墙，用浆砌片石进行砌筑。 、防排水 砂石料加工场场区周围设置截水沟，场内各建筑物周围设有排水沟，场地排水面坡度不小于2%,在整个场地内设置断面尺寸40cm×30cm的互通排水沟，统一汇集排至指定污水沉淀池内，采用三级沉淀处理，沉淀池尺寸为12m×4m，采用砖砌且砂浆抹面，沉淀池周围采用钢管护栏，护栏高不小于1m，污水经过沉淀达标后方可排入冲沟内，严禁将场区内生产废水直接排放。 、设备安装 由公司统一招标，选用合格的厂家制作安装生产设备，施工图由制作安装厂家提供。 表 砂石料加工场生产设备计划表 序号 设备名称 型号 数量（台） 备注

1 振动给料机 ZWS1100×4800 1 2 鄂式破碎机 PE750×1060 1 3 反击式破碎机 PF-1315 2 4 振动筛床 2400×7000 2 5 螺旋洗砂机 XS4000×1000 1 6 制砂机 PC-1216 2 、防雷与接地 、防雷 砂石料加工系统防雷装置包括避雷器、避雷网。 避雷器用于保护电力变压器和电动机，防止雷电侵入室内。其接地引下线与被保护设备的外壳及低压零线相连接后共同接地。为防止发生反击事故，配电房全部室内外的接地装置连成一个整体，做成环状接地网，不允许出现开口，以降低跨步低压和接触电压。
