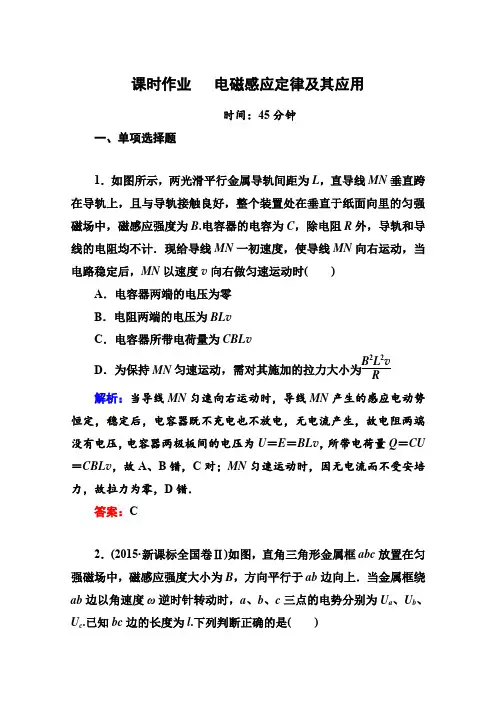

课时作业 电磁感应定律及其应用
时间：45分钟
一、单项选择题
1．如图所示，两光滑平行金属导轨间距为L，直导线MN垂直跨在导轨上，且与导轨接触良好，整个装置处在垂直于纸面向里的匀强磁场中，磁感应强度为B.电容器的电容为C，除电阻R外，导轨和导线的电阻均不计．现给导线MN一初速度，使导线MN向右运动，当电路稳定后，MN以速度v向右做匀速运动时( )
A．电容器两端的电压为零
B．电阻两端的电压为BLv
C．电容器所带电荷量为CBLv
D．为保持MN匀速运动，需对其施加的拉力大小为B2L2vR
解析：当导线MN匀速向右运动时，导线MN产生的感应电动势恒定，稳定后，电容器既不充电也不放电，无电流产生，故电阻两端没有电压，电容器两极板间的电压为U＝E＝BLv，所带电荷量Q＝CU＝CBLv，故A、B错，C对；MN匀速运动时，因无电流而不受安培力，故拉力为零，D错．
答案：C
2．(2015·新课标全国卷Ⅱ)如图，直角三角形金属框abc放置在匀强磁场中，磁感应强度大小为B，方向平行于ab边向上．当金属框绕ab边以角速度ω逆时针转动时，a、b、c三点的电势分别为Ua、Ub、Uc.已知bc边的长度为l.下列判断正确的是( ) A．Ua>Uc，金属框中无电流
B．Ub>Uc，金属框中电流方向沿a—b—c—a
C．Ubc＝－12Bl2ω，金属框中无电流
D．Uac＝12Bl2ω，金属框中电流方向沿a—c—b—a
解析：在三角形金属框内，有两边切割磁感线，其一为bc边，根据E＝Blv可得：电动势大小为12Bl2ω；其二为ac边，ac边有效的切割长度为l，根据E＝Blv可得：电动势大小也为12Bl2ω；由右手定则可知：金属框内无电流，且Uc>Ub＝Ua，选项A、B错误；Ubc＝Uac＝－12Bl2ω，选项C正确，选项D错误．
答案：C
3．(2015·重庆卷)
右图为无线充电技术中使用的受电线圈示意图，线圈匝数为n，面积为S.若在t1到t2时间内，匀强磁场平行于线圈轴线向右穿过线圈，其磁感应强度大小由B1均匀增加到B2，则该段时间线圈两端a和b之间的电势差φa－φb( )
高考物理二轮复习专题解析—电磁感应
高考物理复习专题解析—电磁感应 命题规律 1.命题角度：(1)楞次定律与法拉第电磁感应定律的应用；(2)电磁感应中的图像问题；(3)电磁感应中的动力学与能量问题.2.常用方法：排除法、函数法.3.常考题型：选择题、计算题．
考点一 楞次定律与法拉第电磁感应定律的应用
1．感应电流方向的判断
(1)楞次定律：线圈面积不变，磁感应强度发生变化的情形，往往用楞次定律．
(2)右手定则：导体棒切割磁感线的情形往往用右手定则．
2．楞次定律中“阻碍”的主要表现形式
(1)阻碍原磁通量的变化——“增反减同”；
(2)阻碍物体间的相对运动——“来拒去留”；
(3)使线圈面积有扩大或缩小的趋势——一般情况下为“增缩减扩”；
(4)阻碍原电流的变化(自感现象)——一般情况下为“增反减同”．
3．求感应电动势的方法
(1)法拉第电磁感应定律：
E＝nΔΦΔt S不变时，E＝nSΔBΔtB不变时，E＝nBΔSΔt
(2)导体棒垂直切割磁感线：E＝Blv.
(3)导体棒以一端为圆心在垂直匀强磁场的平面内匀速转动：E＝12Bl2ω.
(4)线圈绕与磁场垂直的轴匀速转动(从线圈位于中性面开始计时)：e＝nBSωsin ωt.
4．通过回路截面的电荷量q＝IΔt＝nΔΦR总ΔtΔt＝nΔΦR总.q仅与n、ΔΦ和回路总电阻R总有关，与时间长短无关，与Φ是否均匀变化无关．
例1 (多选)(2022·广东卷·10)如图所示，水平地面(Oxy平面)下有一根平行于y轴且通有恒定
电流I的长直导线．P、M和N为地面上的三点，P点位于导线正上方，MN平行于y轴，PN平行于x轴．一闭合的圆形金属线圈，圆心在P点，可沿不同方向以相同的速率做匀速直线运动，运动过程中线圈平面始终与地面平行．下列说法正确的有( )
A．N点与M点的磁感应强度大小相等，方向相同
B．线圈沿PN方向运动时，穿过线圈的磁通量不变
C．线圈从P点开始竖直向上运动时，线圈中无感应电流
2016届高三物理二轮复习第一部分专题四第1讲电磁感应规律及应用

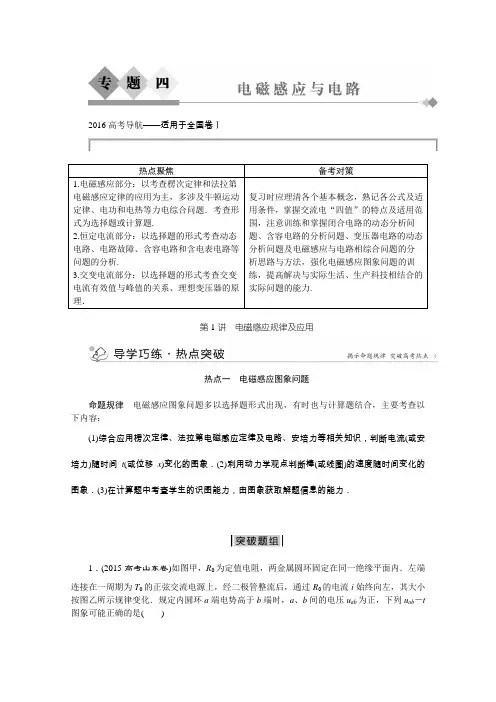

2016高考导航——适用于全国卷Ⅰ
热点聚焦 备考对策
1.电磁感应部分：以考查楞次定律和法拉第电磁感应定律的应用为主，多涉及牛顿运动定律、电功和电热等力电综合问题．考查形式为选择题或计算题.
2.恒定电流部分：以选择题的形式考查动态电路、电路故障、含容电路和含电表电路等问题的分析.
3.交变电流部分：以选择题的形式考查交变电流有效值与峰值的关系、理想变压器的原理． 复习时应理清各个基本概念，熟记各公式及适用条件，掌握交流电“四值”的特点及适用范围，注意训练和掌握闭合电路的动态分析问题、含容电路的分析问题、变压器电路的动态分析问题及电磁感应与电路相综合问题的分析思路与方法，强化电磁感应图象问题的训练，提高解决与实际生活、生产科技相结合的实际问题的能力.
第1讲 电磁感应规律及应用
热点一 电磁感应图象问题
命题规律 电磁感应图象问题多以选择题形式出现，有时也与计算题结合，主要考查以下内容：
(1)综合应用楞次定律、法拉第电磁感应定律及电路、安培力等相关知识，判断电流(或安培力)随时间t(或位移x)变化的图象．(2)利用动力学观点判断棒(或线圈)的速度随时间变化的图象．(3)在计算题中考查学生的识图能力，由图象获取解题信息的能力．
1．(2015·高考山东卷)如图甲，R0为定值电阻，两金属圆环固定在同一绝缘平面内．左端连接在一周期为T0的正弦交流电源上，经二极管整流后，通过R0的电流i始终向左，其大小按图乙所示规律变化．规定内圆环a端电势高于b端时，a、b间的电压uab为正，下列uab－t图象可能正确的是( )
甲
乙
A
B
C D
[突破点拨]
(1)整流电路部分是干扰条件．
(2)在0～0.25T0内，i的变化率为正，且越来越______；当t＝0.25T0时，i的变化率为________；在0.25T0～0.5T0内，i的变化率为负，且越来越________．
高考物理二轮复习专题归纳—动量观点在电磁感应中的应用
高考物理二轮复习专题归纳—动量观点在电磁感应中的应用命题规律
1、命题角度：动量定理、动量守恒定律在电磁感应中的应用.
2、常用方法：建立单杆切割中q
、x
、t
的关系模型；建立双杆系统模型.
3、常考题型：选择题、计算题．
考点一动量定理在电磁感应中的应用
在导体单杆切割磁感线做变加速运动时，若牛顿运动定律和能量观点不能解决问
题，可运用动量定理巧妙解决问题
求解的物理量应用示例
电荷量或速度－BI
L
Δt
＝mv
2－mv
1，q
＝I
Δt
，即－BqL
＝mv
2
－mv
1
位移
－B2
L2v
Δt
R
总＝0－mv
0，即－B2
L2
x
R
总＝0－mv
0
时间－BI
L
Δt
＋F
其他Δt
＝mv
2－mv
1
即－BLq
＋F
其他Δt
＝mv
2－mv
1
已知电荷量q
、F
其他(F
其他为恒力)
－B2
L2v
Δt
R
总＋F
其他Δt
＝mv
2－mv
1，
即－B2L2x
R
总＋F
其他Δt
＝mv
2－mv
1
已知位移x
、F
其他(F
其他为恒力)例1(多选)(2022·河南开封市二模)如图所示，在光滑的水平面上有一方向竖
直向下的有界匀强磁场．磁场区域的左侧，一正方形线框由位置Ⅰ以4.5m/s的
初速度垂直于磁场边界水平向右运动，经过位置Ⅱ，当运动到位置Ⅲ时速度恰为
零，此时线框刚好有一半离开磁场区域．线框的边长小于磁场区域的宽度．若线
框进、出磁场的过程中通过线框横截面的电荷量分别为q
1、q
2，线框经过位置Ⅱ
时的速度为v
.则下列说法正确的是()
A．q
1＝q
2B．q
1＝2q
2
C．v
＝1.0m/sD．v
＝1.5m/s
答案BD
解析根据q
＝ΔΦ
R＝BS
R可知，线框进、出磁场的过程中通过线框横截面的电荷
量q
1＝2q
2，故A错误，B正确；线圈从开始进入到位置Ⅱ，由动量定理－
BI
1L
Δt
1＝mv
－mv
0，即－BLq
1＝mv
－mv
0，同理线圈从位置Ⅱ到位置Ⅲ，由动量定理－
BI
2L
Δt
2＝0－mv
，即－BLq
2＝0－mv
，联立解得v
＝1
3v
0＝1.5m/s，故C错误，D
正确．
例2(2022·浙江省精诚联盟联考)如图(a)所示，电阻为2R
2016届高考物理二轮复习 专题整合突破四 电路和电磁感应 第11讲 电磁感应规律及应用效果自评
电磁感应规律及应用

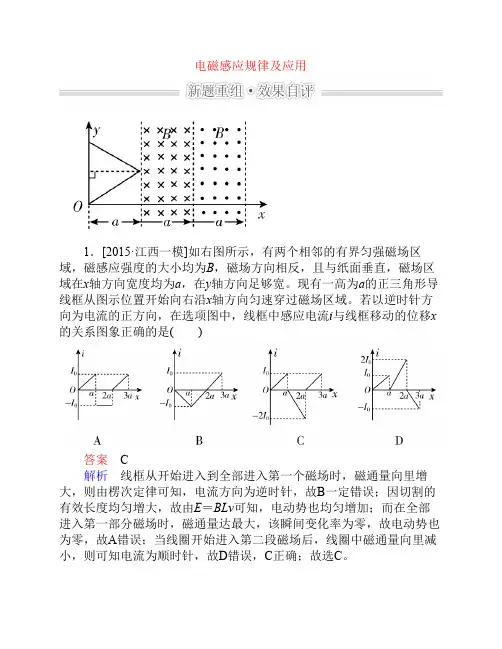

1．[2015·江西一模]如右图所示，有两个相邻的有界匀强磁场区
域，磁感应强度的大小均为B，磁场方向相反，且与纸面垂直，磁场区
域在x轴方向宽度均为a，在y轴方向足够宽。现有一高为a的正三角形导
线框从图示位置开始向右沿x轴方向匀速穿过磁场区域。若以逆时针方
向为电流的正方向，在选项图中，线框中感应电流i与线框移动的位移x
的关系图象正确的是( )
答案 C
解析 线框从开始进入到全部进入第一个磁场时，磁通量向里增
大，则由楞次定律可知，电流方向为逆时针，故B一定错误；因切割的
有效长度均匀增大，故由E＝BLv可知，电动势也均匀增加；而在全部
进入第一部分磁场时，磁通量达最大，该瞬间变化率为零，故电动势也
为零，故A错误；当线圈开始进入第二段磁场后，线圈中磁通量向里减
小，则可知电流为顺时针，故D错误，C正确；故选C。
2．[2015·菏泽一模](多选)用一根横截面积为S、电阻率为ρ的硬质导
线做成一个半径为r的圆环，ab为圆环的一条直径。如图所示，在ab的
左侧存在一个匀强磁场，磁场垂直圆环所在平面，方向如图，磁感应强
度大小随时间的变化率＝kt(k<0)。则( )
A．圆环中产生逆时针方向的感应电流
B．圆环具有扩张的趋势
C．圆环中感应电流的大小为
D．图中a、b两点间的电势差Uab＝|kπr2|
答案 BD
解析 磁通量向里，减小，由楞次定律“增反减同”可知，线圈中感
应电流的方向为顺时针，所以A错误。由楞次定律可知，为了阻碍磁通
量的减小，线圈有扩张的趋势，所以B选项正确。由法拉第电磁感应定
律可知E＝＝k，感应电流I＝＝＝，故C选项错误。由闭合电路欧姆定律
可知，ab间的电势差为Uab＝||＝|kπr2|，D选项正确。
3．[2015·山东模拟](多选)如图所示，间距为l的光滑平行金属导轨
与水平面夹角θ＝30°，导轨电阻不计，正方形区域abcd内匀强磁场的磁
感应强度为B，方向垂直导轨向上。甲、乙两金属杆电阻相同、质量均为m，垂直于导轨放置。起初甲金属杆处在磁场的上边界ab上，乙在甲
2016高考物理二轮复习训练：1-4-11 电磁感应规律及应用b 含解析
一、选择题(本题共8小题，每小题8分，共64分，其中1～5为单选题，6～8为多选题)

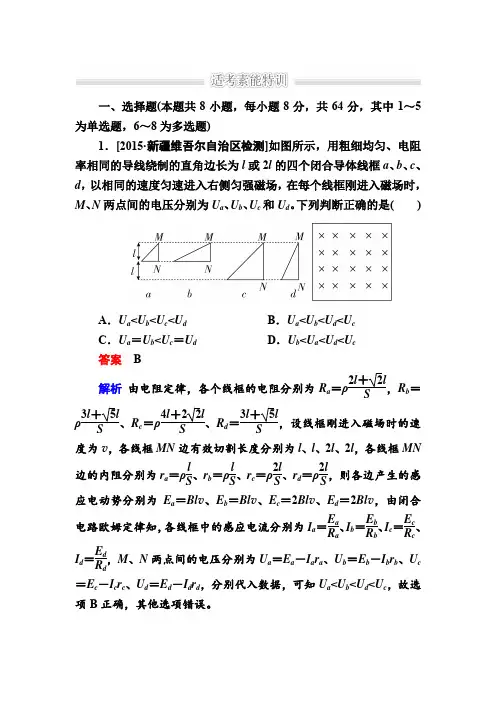

1．[2015·新疆维吾尔自治区检测]如图所示，用粗细均匀、电阻率相同的导线绕制的直角边长为l或2l的四个闭合导体线框a、b、c、d，以相同的速度匀速进入右侧匀强磁场，在每个线框刚进入磁场时，M、N两点间的电压分别为Ua、Ub、Uc和Ud。下列判断正确的是(
)
