解决三次谐波的方法
中国航天科工集团第二研究院706所 1、对于3次谐波电流可以采取哪些办法控制?
答：由于3次谐波的危害很大，人们想了很多办法来控制它。目前常用的方法如表5-
1所示：
表5-1：控制谐波电流的方法 方法 安装方式 优点 缺点
有源滤波
器 并联 能够滤除各次谐波电流 仅对安装位置上游的线路有效果
价格较高
要解决3次谐波电流导致的所有问题，
需要在下游配电箱处安装
单相滤波
器 串联在设备的
电源输入端 能够解决3次谐波导致
的各种问题 仅能安装在单相整流设备的电源输入
端
零线谐波
阻断器 串联安装在零
线上 能解决安装位置下游的
所有谐波电流问题 电压畸变较大，负载对电压畸变率的要
求较高时慎用
曲折变压
器 并联安装 能够解决3次谐波导致
的各种问题 体积大，损耗大，制作精度要求高，设
计难度大
综合各方面的因素，我们推荐有源滤波器和零线谐波电流阻断器两种方法。
对于普通的场合，我们推荐零线谐波电流阻断器的方法。这种方法实施简单，性价比高。
2、为什么传统的陷波电路型滤波器不适用于现代建筑中的3次谐波电流控制?
答：因为传统的陷波电路型滤波器会产生较大的容性无功功率，而单相整流电路并不需
要这些容性无功功率。
传统的3次谐波滤波电路如图6-1所示，它对3次谐波电流形成很低的阻抗，从而防
止3次谐波电流进入配电系统，对配电系统起到保护作用。
图6-1 陷波电路型的3次谐波滤波器
航天绿电——解决电磁兼容和电能质量问题专业品牌 中国航天科工集团第二研究院706所 但是这种电路中的电容较大，会发出较大的容性无功功率。过去，人们很欢迎这种电路，
因为过去的负荷大部分是感性负荷，他们需要补偿容性无功。而这种电路在滤波的同时能够
补偿容性无功。但是现在，这是一个缺点，因为过大的容性无功会导致系统不稳定。
3、什么是有源滤波器?
答：顾名思义，有源滤波器本身就是一个谐波源。有源滤波器并联安装在线路上，向供
电线路上注入与谐波源产生的谐波电流大小相当，但是相位相反的谐波电流，使两者相互抵
消，如图7-1所示。
图7-1 有源谐波滤波器的原理
读者需要注意的是：有源滤波器仅能够保证安装位置上游的谐波电流达到预定控制目
标，对于下游的谐波电流没有任何控制效果。
4、怎样正确使用有源滤波器控制建筑物中的3次谐波电流?
答：要正确使用有源滤波器解决3次谐波电流导致的各种问题，必须牢记有源滤波器“仅
能控制上游线路的谐波电流”这个特性。
掌握了这个特性，就能够根据要达到的目标确定有源滤波器的安装位置了。请读者记住
下面的原则：
有源滤波器要安装在有故障现象的线路的下游。
为了读者便于理解上面的描述，一些典型的安装位置列于图8-1中，各个安装位置的效
果如表8-1所示。
请读者思考一下：在图8-1所示的安装位置中，都不能解决分配电柜跳闸的问题。要解
决分配电柜跳闸的问题，应该将有源滤波器安装在哪里?
航天绿电——解决电磁兼容和电能质量问题专业品牌 中国航天科工集团第二研究院706所
图8-1 有源滤波器的安装位置
表8-1
5、什么是NBF零线谐波电流阻断器?
答：NBF零线谐波电流阻断器是专门为了解决现代建筑物中的3次谐波电流导致的各
种问题而开发的新型设备，它串连安装在零线上，如图9-1所示。
航天绿电——解决电磁兼容和电能质量问题专业品牌 中国航天科工集团第二研究院706所
图9-1 NBF在线路中的连接方法
NBF对3次谐波电流呈现很高的阻抗，而对基波电流的阻抗很小，它的阻抗特性如图
9-2所示。
由于它对三次谐波电流呈现很高的阻抗，因此，如果将它串连在零线上，就会大大减小
3次谐波电流。
由于3次谐波电流是在相线与零线之间形成的回路中流动，因此，当在零线上串入一
个高阻抗时，也就同时减小了相线上的3次谐波电流。
读者需要注意的是：
NBF零线谐波电流阻断器与有源滤波器的作用范围完全不同。有源滤波器仅能够保证
安装位置上游的谐波电流达到预定控制目标。而NBF能够减小其安装位置的下游线路上的
谐波电流。
图9-2 零线谐波电流阻断器的阻抗特性
航天绿电——解决电磁兼容和电能质量问题专业品牌 中国航天科工集团第二研究院706所 6、怎样使用NBF零线谐波电流阻断器解决3次谐波电流导致的问题?
答：要正确使用NBF解决3次谐波电流导致的各种问题，必须牢记NBF“能够控制安
装位置下游线路上的谐波电流”这个特性。
为了使读者掌握NBF的使用方法，我们仿照有源滤波器的情况，对典型安装位置及其
控制效果进行分析，请读者感悟其中的规律。
一些典型的安装位置列于图10-1中，各个安装位置的效果如表所示。图中仅表示安装
的位置，实际安装方式参考图9-1。
图10-1 NBF的安装位置
表10-1
航天绿电——解决电磁兼容和电能质量问题专业品牌 中国航天科工集团第二研究院706所
航天绿电——解决电磁兼容和电能质量问题专业品牌
NBF是一种最佳的3次谐波解决方案
NBF是一种最佳的3次谐波解决方案
NBF零线谐波电流阻断器是航天绿电系列产品中专门用于治理零线谐波电
流的设备，该设备在消除3次谐波电流的危害方面具有很高的性价比。
NBF安装在变压器的次级端，串联在零线上。NBF对于三次谐波电流具有
很高的阻抗，能够阻断3次谐波电流从零线流回变压器，因此称为零线谐波电流
阻断器。
我们知道，相线与零线共同构成了3次谐波电流的通路，如果零线阻断了3
次谐波电流，相线上自然就没有3次谐波电流了。因此，NBF能够对整个供电
系统的3次谐波电流进行治理。
用NBF治理零线的3次谐波电流最大的好处是从全系统的角度治理，配电
系统上的任何设备都能够受益。
NBF电路符号 符号方法 名称 连接形式
NBF 零线谐波滤波器 串联
NBF零线谐波电流阻断器连线简单，端子N1和N2为输入输出端，将N1和
N2两端串联接在零线上，不区分连接顺序。
NBF系统图
NBF连接在变压器输出零线上，如图1所示。NBF连接在分配电柜上，如图
2所示。
图1 NBF接在变压器总零线上
图2 NBF接在分配电柜零线上

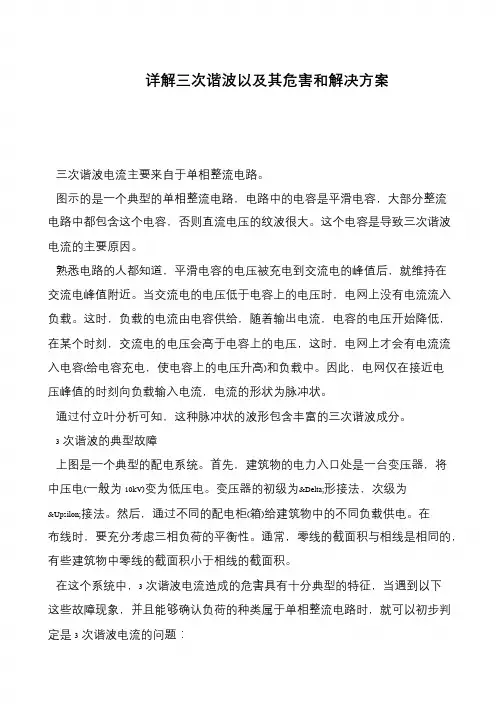

详解三次谐波以及其危害和解决方案
详解三次谐波以及其危害和解决方案
三次谐波电流主要来自于单相整流电路。
图示的是一个典型的单相整流电路，电路中的电容是平滑电容，大部分整流
电路中都包含这个电容，否则直流电压的纹波很大。这个电容是导致三次谐波
电流的主要原因。
熟悉电路的人都知道，平滑电容的电压被充电到交流电的峰值后，就维持在
交流电峰值附近。当交流电的电压低于电容上的电压时，电网上没有电流流入
负载。这时，负载的电流由电容供给，随着输出电流，电容的电压开始降低，
在某个时刻，交流电的电压会高于电容上的电压，这时，电网上才会有电流流
入电容(给电容充电，使电容上的电压升高)和负载中。因此，电网仅在接近电
压峰值的时刻向负载输入电流，电流的形状为脉冲状。
通过付立叶分析可知，这种脉冲状的波形包含丰富的三次谐波成分。
3 次谐波的典型故障
上图是一个典型的配电系统。首先，建筑物的电力入口处是一台变压器，将
中压电(一般为 10kV)变为低压电。变压器的初级为Δ形接法，次级为
Υ接法。然后，通过不同的配电柜(箱)给建筑物中的不同负载供电。在
布线时，要充分考虑三相负荷的平衡性。通常，零线的截面积与相线是相同的，
有些建筑物中零线的截面积小于相线的截面积。
在这个系统中，3 次谐波电流造成的危害具有十分典型的特征，当遇到以下
这些故障现象，并且能够确认负荷的种类属于单相整流电路时，就可以初步判
定是 3 次谐波电流的问题：
正确了解三次谐波的特殊性以及质量方式!
每次平台文章过后看见很多朋友问到底什么是三次谐波跟电工有什么关系？会产生怎样的影响？如何治理或防止三次谐波的滋生？别急今天就出一期有关三次谐波的全面讲解！
①三次谐波是什么？
答：三次谐波是一种正弦波形分量其频率为基波（频率为50Hz）的三倍，在物理学和电类学科中都有三次的概念 任何一个波函数都可以进行分解：f(t)=∑(k=1n)cos(kwt+ak)，当k=1时的分量f(t)=cos(wt+a)成为分量，以此类推 当k=3时f(t)=cos(3wt+a3)称为三次谐波。
图1 三次谐波电流示意图
②三次谐波如何产生的？
首先三次谐波的产生与变压器接线方式也有关系，简单来说采用星三角接法的变压器因为没有中性点的缘故并不会产生三次谐波，只有三角星型接法的变压器下端才会产生三次谐波，其次希望大家不要弄混一个概念那就是：产生三次谐波的永远只有变压器下端负载，而不是变压器。前期我统计了能够产生三次谐波的负载总类，多以单相整流负载为主以及部分不间断电源也会产生三次谐波！感兴趣的读者可以去我前面发布的文章了解一下！
图2 LED单相负载示意图
③三次谐波会有哪些影响？
三次谐波所产生的影响主要分为俩方面：一是对变压器的影响，由于三次谐波是个特殊的矢量它是直接对变压器产生影响的，三次谐波的滋生会在变压器内部产生环流并在变压器表面做趋肤效应，从而使得变压器损耗严重点会使得变压器烧毁！二是对零线（也叫中性线）的危害，三次谐波电流因为矢量角是360°的所以没法在零线上进行矢量抵消，从而叠加在零线上造成零线异常过电流，引发零线过热等现象严重的话会直接烧断零线酿成火灾隐患！
图3 变压器示意图
④如何治理三次谐波？
被提到最多的问题就是三次谐波如何得到妥善治理，碍于三次谐波的特殊性光是调整企业设备自身是不足以消除三次谐波的，小编这边建议大家采用BJ领步自主研发的零线电流滤波器（LB3TPF），该装置串接于三根相线上，通过设备自身“调相”机制原理，能改变三次谐波的矢量角360度，从而达到消除三次谐波的效果，实际数据反馈三次谐波电流消除率高达95%零线总电流消除率高达90%！
三次谐波励磁技术
三次谐波励磁技术
三次谐波励磁技术是一种应用于电力系统中的一种谐波滤波技术，它主要是通过引入一个三次谐波电流源来抵消电力系统中的三次谐波电流。这种技术广泛应用于电力系统中，能够有效地降低电力系统中的谐波污染，提高电力系统的稳定性和可靠性。
在电力系统中，谐波是指频率是基波频率的整数倍的电流或电压。谐波产生的原因主要有非线性负载、电力电子设备等。谐波会引起电力系统中的电压失真、电流失真等问题，严重时甚至会导致电力系统的故障。因此，对于电力系统中的谐波问题进行有效的控制是非常重要的。
谐波滤波技术是一种常用的谐波控制技术，它通过引入一个与谐波相位相反且幅值相等的电流源来抵消谐波电流，从而实现谐波的消除。在传统的谐波滤波技术中，一般只考虑基波和一次谐波，而对于三次谐波这种高次谐波往往被忽视。然而，随着电力电子设备的广泛应用，三次谐波问题变得越来越突出，传统的谐波滤波技术已经无法满足电力系统对谐波的要求。
为了解决这个问题，三次谐波励磁技术应运而生。它通过引入一个三次谐波电流源来主动地抵消电力系统中的三次谐波电流。具体来说，三次谐波电流源与电力系统中的三次谐波电流相位相反且幅值相等，两者相互抵消，从而实现对三次谐波的控制。
三次谐波励磁技术的实现需要对电力系统进行精确的建模和控制。首先，需要对电力系统中的三次谐波电流进行测量和分析，得到其相位和幅值信息。然后，通过控制三次谐波电流源的相位和幅值，使其与电力系统中的三次谐波电流相位相反且幅值相等，从而实现谐波的抵消。最后，通过合理的控制策略，保证三次谐波电流源的稳定工作，使其能够持续地对电力系统中的三次谐波进行控制。
三次谐波励磁技术的应用可以显著降低电力系统中的三次谐波电流，改善电力系统的谐波问题。与传统的谐波滤波技术相比，三次谐波励磁技术具有以下优点：首先，它能够有效地抵消电力系统中的三次谐波电流，提高谐波控制的效果；其次，它能够实时地对电力系统中的三次谐波进行控制，适应电力系统运行状态的变化；再次，它能够提高电力系统的稳定性和可靠性，减少谐波对电力系统的影响。
变电站谐波形成原因与消除方法
变电站谐波形成原因与消除方法
摘要：谐波会降低电能质量，影响电力系统安全运行，因此谐波的治理一直成为国内外研究的热点。文章对谐波的危害、形成原因及分析方法进行了阐述，并对治理和消除谐波的措施进行了探讨。
关键词：变电站；谐波；原因；消除方法
一、谐波形成原因分析
1、正弦供电电压加在非线性负荷上
谐波产生的根本原因是在正弦供电电压加在非线性负荷上，它产生的电流不再是完全的正弦波形。同时因系统阻抗的存在，该电流产生的电压降也是非正弦的，这样就会引起负荷端的电压畸变。
2、变压器的影响
在变电站中，变压器是一个谐波源，由于变压器的磁性材料大都工作在非线性或接近非线性的区域，这种情况下即使加入正弦电压，励磁电流也是非正弦的，因而电流中不可避免含有谐波成分，并以3次谐波为主。同样的道理，假如变压器励磁电流波形是正弦的，但电压也是非正弦的。类似的情况还包括电抗器等感性设备。
3、其他非线设备的影响
变电站负载中若含有电弧炉、旋转电机、晶闸管控制设备等大量的非线性设备，则会引入谐波成分。旋转电机的线圈是嵌入线槽内的，由于线槽不可能做成完全正弦分布，所以产生的磁动势必然畸变。家用电器、水银灯、荧光灯等也是谐波源，虽然就单体来说谐波量不大，但数量大，分布广，也会对电力系统产生较明显的影响。随着整流器、开关电源、晶闸管控制系统等电力电子设备广泛应用，它们产生的谐波成分同样不容小视。2.2.4 其他原因另外，如果发电质量不高，即发电设备的谐波成分未受到有效抑制，注入电网后也是不可忽视的谐波源。
二、谐波的危害
谐波对电网的污染主要表现在以下方面：
1、使旋转电机、变压器等电气设备由于过大的谐波电流而产生附加损耗，从而引起过热，使绝缘介质老化加速，导致绝缘损坏。并联电容器的容抗随谐波次数增大而减小，因而使电容器过电流发热导致绝缘击穿的故障增多。
变频器产生谐波的危害及解决方法
变频器产生谐波的危害及解决方法
摘要：在交流变频调速方式中，变频器作为一种频率可变的交流电动机驱动器，因其节能效果明显、精度高、运行可靠、维护简单等优点，已经广泛应用于电力、机械、工业、生活等各个领域中。但变频器主要组成器件是电力电子元件，具有非线性特性及其冲击性用电工作方式，会产生大量谐波，严重干扰电力系统，所以变频器谐波问题日益引起人们的关注。
关键词：变频器；谐波；危害
变频器控制的系统具备精度高，运行可靠、调节方便、维护简单、网络化等优点，使得变频器在交流调速领域中得到了很大的发展，已经广泛应用于电力、工业、生活等各个领域。但变频器的高频基波，高次谐波对电网和其他设备带来的干扰问题亦倍受关注。
一、变频器谐波产生的原因
谐波产生的根本原因是由于变频器本身的高频基波所产生。将直流电通过斩波的方式得到一组脉冲宽度和频率可调的方波脉冲串。脉冲串的功率包络线近视于正弦波的波形，而基波的实质还是方波脉冲。而方波是由无限次奇次谐波组成的。谐波是正弦波，谐波频率是基波频率的奇数倍。影响最严重的是3次5次7次9次谐波。
从结构组成上变频器可分为直接变频和间接变频两大类。目前应用较多的还是间接变频器。间接变频器主电路为交-直-交结构，经三相桥式不可控整流成直流电压，经滤波电容滤波及大功率晶体管开关元件逆变为频率可调的交流信号。变频器就是利用这一原理将50Hz的工频交流电通过整流和逆变转换为频率可调的交流电源。变频器输入部分为整流电路，输出部分为逆变电路，这些都是由电力电子非线性元件组成的，这些电力电子装置成为变频器最主要的谐波源。因此在其开断过程中其输入端和输出端都会产生谐波。 二、谐波的危害
一般来讲，变频器对容量相对较大的电力系统影响不很明显，而对容量小的系统，谐波产生的干扰就不可忽视，谐波电流和谐波电压的出现，对公用电网是一种污染，它使用电设备所处的环境恶化，给周围的通信系统和公用电网以外的设备带来危害。谐波污染对电力系统的危害严重性主要表现在：
三次谐波滤波器原理与实现
三次谐波滤波器原理与实现
三次谐波滤波器是一种电子滤波器，可以将输入信号中的三次谐波成分滤除，只保留基波成分。它的原理是利用谐振电路的特性，通过合理的设计和参数选择，使得三次谐波频率的分量在谐振电路中受到衰减，从而实现滤波的效果。
三次谐波滤波器的实现可以采用多种电路结构，其中比较常见的是使用电容和电感构成的谐振电路。谐振电路是一种具有特定共振频率的电路，当输入信号的频率等于共振频率时，谐振电路的阻抗最小，从而使得输入信号通过电路的能量最大化。而当输入信号的频率不等于共振频率时，谐振电路的阻抗增加，从而使得输入信号通过电路的能量减小。因此，通过选择合适的谐振频率，可以实现对三次谐波的滤除。
具体地说，三次谐波滤波器可以采用谐振电路与低通滤波器的结合。首先，谐振电路可以通过电容和电感的串联或并联构成。在串联谐振电路中，电感和电容的阻抗分别与频率成正比和反比，使得在共振频率附近的输入信号得到放大，而其他频率的信号被衰减。在并联谐振电路中，电感和电容的阻抗分别与频率成反比和正比，使得在共振频率附近的输入信号得到衰减，而其他频率的信号得到放大。通过合理选择电容和电感的数值，可以实现对三次谐波的滤除。
而低通滤波器则是一种可以通过选择合适的截止频率，使得高于该频率的信号成分被衰减，而低于该频率的信号成分通过的滤波器。在三次谐波滤波器中，低通滤波器的作用是进一步滤除谐振电路中无法完全滤除的高频成分，以保证只有基波成分得以通过。
三次谐波滤波器的实现需要通过精确的设计和参数选择来满足滤波要求。首先，需要确定需要滤除的三次谐波频率范围，并选择合适的谐振电路结构。然后，根据谐振电路的特性，计算出所需的电感和电容数值。接下来，可以加入低通滤波器来进一步提高滤波效果。最后，通过实际的电路搭建和测试，对滤波器进行优化和调整，以达到预期的滤波效果。
三次谐波滤波器是一种能够滤除输入信号中的三次谐波成分，只保留基波成分的电子滤波器。它利用谐振电路的特性，通过合理的设计和参数选择，实现对三次谐波的滤除。三次谐波滤波器的实现可以采用谐振电路与低通滤波器的结合，通过精确的设计和参数选择，满足滤波要求。三次谐波滤波器在电子电路中有着广泛的应用，可以有效地滤除三次谐波干扰，提高系统的性能和稳定性。
3次谐波
在电力系统中谐波产生的根本原因是由于非线性负载所致。当电流流经负载时，与所加的电压不呈线性关系，就形成非正弦电流，即电路中有谐波产生。谐波频率是基波频率的整倍数，根据法国数学家傅立叶(M．Fourier)分析原理证明，任何重复的波形都可以分解为含有基波频率和一系列为基波倍数的谐波的正弦波分量。谐波是正弦波，每个谐波都具有不同的频率，幅度与相角。谐波可以区分为偶次与奇次性，第3、5、7次编号的为奇次谐波，而2、4、6、8等为偶次谐波，如基波为50Hz时，2次谐波为l00Hz，3次谐波则是150Hz。一般地讲，奇次谐波引起的危害比偶次谐波更多更大。在平衡的三相系统中， 由于对称关系，偶次谐波已经被消除了，只有奇次谐波存在。对于三相整流负载， 出现的谐波电流是6n±1次谐波，例如5、7、11、13、17、19等，变频器主要产生5、7次谐波。
“谐波”一词起源于声学。有关谐波的数学分析在18世纪和19世纪已经奠定了良好的基础。傅里叶等人提出的谐波分析方法至今仍被广泛应用。电力系统的谐波问题早在20世纪20年代和30年代就引起了人们的注意。当时在德国，由于使用静止汞弧变流器而造成了电压、电流波形的畸变。1945年J.C.Read发表的有关变流器谐波的论文是早期有关谐波研究的经典论文。
到了50年代和60年代，由于高压直流输电技术的发展，发表了有关变流器引起电力系统谐波问题的大量论文。70年代以来，由于电力电子技术的飞速发展，各种电力电子装置在电力系统、工业、交通及家庭中的应用日益广泛，谐波所造成的危害也日趋严重。世界各国都对谐波问题予以充分和关注。国际上召开了多次有关谐波问题的学术会议，不少国家和国际学术组织都制定了限制电力系统谐波和用电设备谐波的标准和规定。
谐波研究的意义，道德是因为谐波的危害十分严重。谐波使电能的生产、传输和利用的效率降低，使电气设备过热、产生振动和噪声，并使绝缘老化，使用寿命缩短，甚至发生故障或烧毁。谐波可引起电力系统局部并联谐振或串联谐振，使谐波含量放大，造成电容器等设备烧毁。谐波还会引起继电保护和自动装置误动作，使电能计量出现混乱。对于电力系统外部，谐波对通信设备和电子设备会产生严重干扰。
三次谐波注入算法公式 最大最小法
三次谐波注入算法公式 最大最小法
三次谐波注入算法公式 最大最小法是一种通过调整信号中的谐波成分来优化信号性能的方法。这种方法基于最大最小原则，即通过调整谐波的幅度和相位，使得信号在某种性能指标下达到最优。
具体的公式和算法实现会根据不同的应用场景和需求而有所不同。然而，一般情况下，三次谐波注入算法可以表示为以下形式：
y(t) = y0(t) + a1sin(ωt) + a2sin(2ωt) + a3*sin(3ωt)
其中，y0(t)是基波信号，ω是基波的角频率，a1、a2和a3分别是基波、二次谐波和三次谐波的幅度。通过调整这些幅度，可以实现对信号性能的优化。
最大最小法则是通过最大化或最小化某个性能指标（如信号的幅度、功率、失真度等）来确定最优的谐波幅度。具体的实现过程可能涉及到复杂的数学推导和优化算法，需要根据具体的应用场景和需求来确定。
需要注意的是，三次谐波注入算法公式最大最小法是一种理论上的方法，实际应用中还需要考虑各种实际因素，如信号的非线性失真、噪声干扰等。因此，在具体应用中需要根据实际情况进行适当的调整和优化。
三次谐波注入算法公式最大最小法的应用场景主要涉及到信号处理、通信、音频处理、电力电子等领域。以下是一些具体的应用场景示例：
1. 音频处理：在音频处理中，三次谐波注入算法可以用于改善音频信号的质量。通过调整音频信号中的谐波成分，可以增强音频的音色、清晰度和听感。例如，在音乐合成和音频处理软件中，可以利用这种算法来模拟不同乐器的音色，或者改善录音的质量。
2. 电力电子：在电力电子领域，三次谐波注入算法可以用于优化电力转换器的性能。电力转换器在将电能从一种形式转换为另一种形式时，会产生谐波失真。通过注入合适的谐波成分，可以减少这种失真，提高电力转换器的效率和稳定性。
3. 通信：在通信系统中，三次谐波注入算法可以用于改善信号的传输质量。在信号传输过程中，由于信道的不理想特性，信号可能会受到干扰和失真。通过调整信号的谐波成分，可以减少这种干扰和失真，提高信号的传输效率和可靠性。
单相svg三次谐波电流产生及抑制研究
- 1 - 单相svg三次谐波电流产生及抑制研究
摘要：单相SVG是一种重要的电力电子装置，它能够实现电力系统的无功补偿、谐波抑制和电压调节等功能，但是在实际应用中，单相SVG会产生三次谐波电流，这对电力系统的稳定运行带来了一定的影响。因此，本文对单相SVG三次谐波电流产生的原因和抑制方法进行了研究，旨在为单相SVG的优化设计和实际应用提供参考。
关键词：单相SVG、三次谐波电流、产生原因、抑制方法
一、引言
随着电力系统对电能质量的要求不断提高，电力电子装置作为一种重要的电力控制技术，得到了广泛应用。单相静止无功发生器（SVG）是一种能够实现电力系统无功补偿、谐波抑制和电压调节等功能的电力电子装置。由于其具有响应速度快、无需维护、体积小等优点，单相SVG已经成为电力系统中不可或缺的一部分。
然而，在实际应用中，单相SVG会产生三次谐波电流，这对电力系统的稳定运行带来了一定的影响。因此，如何减小单相SVG的三次谐波电流，成为了研究的重点。本文将对单相SVG三次谐波电流产生的原因和抑制方法进行研究。
二、单相SVG三次谐波电流产生原因
单相SVG是通过控制其输出电压的大小和相位，实现电力系统无功补偿和谐波抑制的。在正常运行状态下，单相SVG的输出电压应该是纯正弦波形，但是在实际应用中，由于各种因素的影响，单相SVG的输出电压会产生一定的畸变，从而导致三次谐波电流的产生。单相 - 2 - SVG三次谐波电流产生的原因主要有以下几点：
1、SVG的输出电压畸变
单相SVG的输出电压畸变是导致三次谐波电流产生的主要原因之一。在实际应用中，SVG的输出电压存在一定的畸变，这是由于SVG内部的电路参数不完全匹配、电容电感元件的非线性特性、电源电压波动等因素所导致的。这些因素会导致输出电压的波形失真，从而使得单相SVG产生三次谐波电流。
