复合射孔施工注意事项
清理
• 清理现场，核对爆炸品数量，将剩余爆炸 品登记，返回交还库房
谢谢！
2011.4.25
施工注意事项
施工注意三个环节
仪器、雷管、起 爆器
各个连接点 ：马龙头与 枪头、炮头 与枪身、枪 身与枪尾
起爆t 起爆 密封 传爆
射孔枪加工 质量：泄压 孔与堵片、 有无沙眼
各组件性能的优劣， 接触点是否接触良好
领料
• 认真核对所需爆炸品型号、数量、规格是 否与施工要求相一致。 • 检查各种器材质量状况是否完好。检查项 目有：有效期、耐温性能、外观。
• 油气井爆破的外界环境十分复杂，陆上油 井井场，附近有高压电缆线、施工设备、 车辆等。并常伴有感应电、杂散电流、射 频电等不安全因素。海上油田爆破施工是 在固定式钻井平台、自升式平台或半潜式 平台上，其外界环境更加复杂。
• 油气井爆破器材要有良好的耐温、耐压性能。在 高温、高压下爆破器材的发火感度、热稳定性、 爆炸威力等性能要保持稳定，达到工程设计的要 求。 • 油气井爆破是在数千米深的油气井内进行，井内 充满了井液，这就要求爆破器材具有良好的密封 性。 • 油气井用起爆、传爆器材必须满足耐温、耐压、 密封、绝缘的特定要求，因此应采用安全电雷管 （如磁电雷管）和撞击起爆等技术。
一、运输
在运输中，射孔枪必须牢固的固定，严禁枪 身相互碰撞，或用钝器敲击枪身堵片。 枪头、枪尾要固定在车辆上，严防在运输中 由于道路颠簸碰伤丝扣或密封面。 密封圈分类装在塑料袋中，以防型号混乱， 严禁尖锐的器具划伤或随意散放。
装配
●首先检查导爆索外皮有无破损、扭曲、打 折。 存放一段时间的导爆索或新打开包装的导爆 索将头尾戒掉5-10cm不用。 ●切导爆索时导爆索要拉直，刀片与导爆索 轴线垂直。 ●截取的导爆索断面必须平齐，无药粉脱落。 ●严禁用剪刀或钳子等剪切导爆索。
《射孔完井工艺技术》课件
目录
概述 第一章 射孔器及其检测技术 第二章 射孔工艺技术 第三章 射孔、作业现场监督检查的主要内容
《射孔完井工艺技术》
2
概述
完井方式是指油层与井筒的连通
方式，不同的油藏地质和开采条件，
其完井方式不同，目前完井方式有多
种类型，但都有其各自的适用条件和
局限性。
《射孔完井工艺技术》
3
概述
目前国内外完井方式主要有:
0.86
0.77
0.91
低渗透 油层
6 YD12用7-4而带DP4来4RD的X-溶3 液10粘2 度6下57 降，1已1.8在注聚- 合 -
-
7 1MD物-3 区块DP4得4RD到X-广5 泛10应2 用8。56 12.2
-
-
-
8
大孔径 102
BH48RDX-1 102
386
16
304 17.1 0.84 注聚合
二、聚能效应
在谈聚能射孔器之前，首先要了解 聚能效应。为了说明聚能效应，首先看 一组实验结果，实验的目的是比较不同 装药结构打穿钢板能力。
《射孔完井工艺技术》
9
第一章 射孔器及其检测技术
第一节 射孔器
二、聚能效应
将药柱直接放在钢板上， 其结果在钢板上炸出了一 个浅浅的凹坑。
《射孔完井工艺技术》
10
第一节 射孔器
一、射孔器发展概况
自从1910年应用机械切孔器以来，随着科学技术，特 别是军工技术的不断进步，射孔器也得到了极大发展。
（一）机械切孔器
（二）子弹射孔器
（三）聚能射孔器 （四）其它
1、复合射孔器 2、水力喷砂射孔器
3、激光射孔器
《射孔完井工艺技术》
概述 第一章 射孔器及其检测技术 第二章 射孔工艺技术 第三章 射孔、作业现场监督检查的主要内容
《射孔完井工艺技术》
2
概述
完井方式是指油层与井筒的连通
方式，不同的油藏地质和开采条件，
其完井方式不同，目前完井方式有多
种类型，但都有其各自的适用条件和
局限性。
《射孔完井工艺技术》
3
概述
目前国内外完井方式主要有:
0.86
0.77
0.91
低渗透 油层
6 YD12用7-4而带DP4来4RD的X-溶3 液10粘2 度6下57 降，1已1.8在注聚- 合 -
-
7 1MD物-3 区块DP4得4RD到X-广5 泛10应2 用8。56 12.2
-
-
-
8
大孔径 102
BH48RDX-1 102
386
16
304 17.1 0.84 注聚合
二、聚能效应
在谈聚能射孔器之前，首先要了解 聚能效应。为了说明聚能效应，首先看 一组实验结果，实验的目的是比较不同 装药结构打穿钢板能力。
《射孔完井工艺技术》
9
第一章 射孔器及其检测技术
第一节 射孔器
二、聚能效应
将药柱直接放在钢板上， 其结果在钢板上炸出了一 个浅浅的凹坑。
《射孔完井工艺技术》
10
第一节 射孔器
一、射孔器发展概况
自从1910年应用机械切孔器以来，随着科学技术，特 别是军工技术的不断进步，射孔器也得到了极大发展。
（一）机械切孔器
（二）子弹射孔器
（三）聚能射孔器 （四）其它
1、复合射孔器 2、水力喷砂射孔器
3、激光射孔器
《射孔完井工艺技术》
射孔技术
WCP TCP 射孔测试联作
WCP
通源石油科技股份有限公司
高能复合射孔—测试联作工艺简介
一、概 况
常规射孔—测试联作、复合射孔技术已经成熟并得到广泛的应用。
射孔—测试联作技术，不仅可以简化施工工艺，提高生产效率， 而且可以获得更直接、更真实的地质效果，准确掌握地层的原始
参数，为油田开发提供真实可靠的依据；复合射孔技术，不仅实
耐
压：83.9MPa
（二）项目技术来源
学术带头人--军工石油专家张廷汉教授 YD-127石油射孔弹研制攻关 系统可控无壳高能气体压裂技术产品攻关 高能复合射孔技术及系列化产品的产生
（三）高能复合射孔系统试验
高能复合固体推进剂（高能材料）的性能参数试验； 不同枪、弹、药参数条件下的压力--时间过程试验； APIRP-43标准大型地面水泥靶的高能复合射孔试验及检测； 高能复合射孔现场井筒相关参数试验； 深井的高能复合射孔高压保护等配套性试验；
钻井和完井时固相堵塞油气井近井带是降低产能的主要原因；
油层近井带污染通常随着岩石孔隙度、孔隙直径的增大而提高。
最靠近井筒周围地层，是阻碍流体流入或流出的最重要因素；
该区域流体的流速最大，而且在这里岩层的渗透率因钻井和完井而显著下降。
近井带有无裂缝及裂缝是否闭合将大大影响其渗透性;
若近井带1英尺（0.3米）裂缝无支撑，增产比将减少50%；若近井带4.7英尺(1.4米） 裂缝无支撑,则裂缝几乎全部闭合,增产比减少80%.
（复合射孔—测试联作工艺管柱见表一）
序号 14 13 12 11 10 9 8 7 6 5 4
名 油管
称
扣
型
外径 内径 （mm） （mm） 93 62
WCP
通源石油科技股份有限公司
高能复合射孔—测试联作工艺简介
一、概 况
常规射孔—测试联作、复合射孔技术已经成熟并得到广泛的应用。
射孔—测试联作技术，不仅可以简化施工工艺，提高生产效率， 而且可以获得更直接、更真实的地质效果，准确掌握地层的原始
参数，为油田开发提供真实可靠的依据；复合射孔技术，不仅实
耐
压：83.9MPa
（二）项目技术来源
学术带头人--军工石油专家张廷汉教授 YD-127石油射孔弹研制攻关 系统可控无壳高能气体压裂技术产品攻关 高能复合射孔技术及系列化产品的产生
（三）高能复合射孔系统试验
高能复合固体推进剂（高能材料）的性能参数试验； 不同枪、弹、药参数条件下的压力--时间过程试验； APIRP-43标准大型地面水泥靶的高能复合射孔试验及检测； 高能复合射孔现场井筒相关参数试验； 深井的高能复合射孔高压保护等配套性试验；
钻井和完井时固相堵塞油气井近井带是降低产能的主要原因；
油层近井带污染通常随着岩石孔隙度、孔隙直径的增大而提高。
最靠近井筒周围地层，是阻碍流体流入或流出的最重要因素；
该区域流体的流速最大，而且在这里岩层的渗透率因钻井和完井而显著下降。
近井带有无裂缝及裂缝是否闭合将大大影响其渗透性;
若近井带1英尺（0.3米）裂缝无支撑，增产比将减少50%；若近井带4.7英尺(1.4米） 裂缝无支撑,则裂缝几乎全部闭合,增产比减少80%.
（复合射孔—测试联作工艺管柱见表一）
序号 14 13 12 11 10 9 8 7 6 5 4
名 油管
称
扣
型
外径 内径 （mm） （mm） 93 62
复合射孔效果
2003

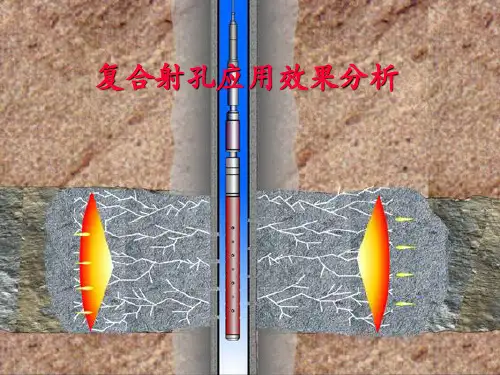

复合射孔应用效果分析
具体应用方面
1、边底水油藏中应用高能复合射孔技术较常规射孔油井产量高，同 时减少了因常规射孔油井产量低而采用二次作业导致连通底水的 风险。 2、新投产井中部分井（延安组地层）应用高能复合射孔、复合射孔 与爆燃压裂联作代替常规射孔与水力压裂联作，成本费用低廉， 施工工艺简便，油井投产速度快，产能高。
陇 东 射 孔 类 型 与 油 层 类 型 关 系
ห้องสมุดไป่ตู้射孔及措施类型
负压复合射孔
复合射孔 底水厚油层
复合射孔+爆压
复合射孔+压裂
层状油层
复合射孔+压裂
复合射孔应用效果分析
高能复合射孔在长庆油田的应用
高能复合射孔技术（西安通源公司） 于98年初试验应用于采油二厂。首先在 含有底水油层的梁45-5井和华182-14井 上做了试验应用（同区块13口井射孔产 能平均3.5吨，两口井二次措施出水）， 两口井都取得了比较明显的效果，负压 射孔产能达到8吨，并长期稳产。随之， 试验范围进一步扩大。
复合射孔应用效果分析
高能复合射孔的特点：
1、孔缝结合实现超穿深2500mm以上；
2、气体压裂消除射孔对地层的压实伤害；
3、性价比高；
4、安全可靠、适应工业化生产。
复合射孔应用效果分析
个人对射孔与储层关系的基本认识：
射孔规模、深度与储层渗透率呈反相关关系
射 孔 规 模 、 深 度 增 加
储 层 渗 透 率 增 加
3、注水井中应用高能复合射孔技术可直接投产，改变了以往压裂投 注的情况，不但大大降低了费用，更改善了吸水剖面，吸水更加 均匀。
4、在地层条件较差的低渗透和特低渗透地层（延长组地层）中应用 高能复合射孔作业，能够改善地层的力学和渗流特性，地层破裂 压力平均降低3-5Mpa，不但为油井后续措施如水力压裂，酸化改 善了施工条件，同时由于压开不受或影响程度较低的多条裂缝， 进一步改善了导流能力，提高了产量，延长了稳产期。
《射孔完井工艺技术》课件
射孔的操作规范
说明射孔的操作规范，包括 安全措施和操作流程，以确 保施工的高效性和安全性。
射孔现场实施
1
射孔设备配置
详细介绍射孔现场所需的设备配置，
射孔钻井模拟
2
包括仪器、工具和安全设备。
展示射孔钻井的模拟过程，以加深对
实施工程的理解和技术使用。
3
射孔实施流程
详细描述射孔实施的流程和注意事项， 帮助大家在现场操作时更加得心应手。
射孔效果分析
1 射孔效果测试
介绍射孔效果如何进行测试和评估，判断射孔质量的标准。
2 射孔效果分析
分析射孔效果对井口和油气开采的影响，并探讨可能的改进措施。
3 如何提高射孔效果
分享一些提高射孔效果的实用技巧和策略，以优化射孔操作。
射孔完井的发展趋势
射孔完井的趋势
探讨射孔完井在油气行业中的发展趋势，以及 对现有技术的挑战和改进。
射孔工具技术
射孔枪
探究射孔枪的技术特点和在射 孔过程中的关键作用。
射孔弹
讲解射孔弹的设计原理和不同 类型的应用场景。
射孔管
介绍射孔管的种类和特性，以 及在射孔操作中的计
探讨针对不同井段设计相应 的射孔参数以获得最佳效果。
射孔的技术参数设 计
详细介绍射孔的技术参数设 计，包括射孔密度、射孔间 距等关键参数。
《射孔完井工艺技术》 PPT课件
通过本课件，我们将深入讨论射孔完井工艺技术，从射孔概述到现场实施， 帮助大家更好地理解这一领域的关键知识。
射孔完井概述
射孔完井定义
介绍射孔完井的定义以及 其在油气行业中的应用。
应用领域
探讨射孔完井在石油和天 然气开采中的广泛应用领 域。
射孔完井工艺的基本 流程
射孔技术
Hei Long Jiang Hua an min bao qi cai
Heilongjiang Huaan GYJT
一次增效复合射孔技术
中速加载一次增效 分 体 式 复 合 射 孔 器
加载 射孔 射孔 中速加载一次增效 射孔 中速
Hei Long Jiang Hua an min bao qi cai
一次增效复合射孔技术
高速加载一次增效 一 体 式 复 合 射 孔 器
合 5 合
Hei Long Jiang Hua an min bao qi cai
Heilongjiang Huaan GYJT
一次增效复合射孔技术
高速加载一次增效 一 体 式 复 合 射 孔 器
MPa 加 增加 增
Hei Long Jiang Hua an min bao qi cai
中速加载一次增效 特点： 特点： • 建压过程达几百ms。 • 峰值压力30-60MPa。 • 对地层作用时间较长。 •使地层产生的裂缝条数 少而缝长。 实现方式： 实现方式： 可选用外套式复合射孔 器和分体式复合射孔器2 种方式。 Hei Long Jiang Hua an min bao qi cai
Heilongjiang Huaan GYJT
一次增效复合射孔技术
中速加载一次增效 外 套 式 复 合 射 孔 器
外套式复合射孔器是在 常规89 89枪外圆套入环型压裂 常规89枪外圆套入环型压裂 弹。依靠穿透射孔枪体的射 将其点燃。 流，将其点燃。具有直接对 准目的层压裂功能， 准目的层压裂功能， 中 速加载一次增效工作。 速加载一次增效工作。
一次增效复合射孔技术是一 项集射孔与高能气体压裂于一体 的高效完井技术， 的高效完井技术，它通过一次施 工完成两道工序， 工完成两道工序，做到在射孔的 同时对近井地层进行气体压裂， 同时对近井地层进行气体压裂， 形成多条微裂缝，并可解除钻井、 形成多条微裂缝，并可解除钻井、 固井、射孔等过程对地层的污染， 固井、射孔等过程对地层的污染， 从而改善近井地层导流能力， 从而改善近井地层导流能力，提 高射孔完井效果。 高射孔完井效果。其技术分为高 速加载和中速加载2项 速加载和中速加载 项。
