九年级物理电学作图专题练习(含答案解析)
九年级物理电学作图专题练习（含答案解析）1.如图所示，两个悬挂着的带相同电荷的小球A和B处于静止，请画出小球A所受到的力的示意图。
2.画出图中带电球B受到带电球A的作用力的示意图F．3.一根绳子系着一个泡沫小球，悬挂在一个带电体A右边，小球静止时与带电体A等高且不接触.请画出小球受力示意图．4.如图是一种温度自动报警器的原理图，制作______ (填“酒精”、“煤油”或“水银”)温度计时插入一段金属丝，当温度达到金属丝下端所指的温度时，电磁铁具有______ ，将衔铁吸引过来，使电铃发出报警信号.请你根据图中电磁铁的极性，标出控制电路中电源的“+、−”极．5.一根绳子系着一个泡沫小球，悬挂在一个带电体A右边，小球静止时与带电体A等高且不接触.请画出小球受力示意图．6.试根据实物图画出它的电路图，并在图上标出S1、S2、S3、L1、L2．7.请在虚线框中画出图所示电路的电路图．8.根据电路图画出实物图，注意连线不要交叉．9.请在方框内画出如图所示的实物电路的电路图．10.按照图1所示的电路图，将图2中各元件连接起来.【用笔画线表示导线，导线不许交叉】11.根据图甲所示的电路图，用笔画线代替导线，连接实物电路(要求导线不能交叉)．12.在图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上.补上后要求：闭合电键S后，灯L1、L2均能发光．13.根据电路实物图画出电路图．14.用笔画代替导线完成图中电路的实物连接.要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉．15.将图中的实物连成实物图.要求：L1与L2并联，电流表测电路中总电流，电压表只测灯L2两端电压，滑动变阻器只用于改变灯L2的亮度，并且滑片左移时灯L2变亮．16.根据实物图画出电路图．17.如图所示，根据电路图完成实物图．18.如图是用滑动变阻器改变电流大小的电路图及有关元件示意图，用笔画线代替导线，按电路图连接对应的实物图．19.按要求完成如图的实物图连接.要求：两灯串联，电压表测量L1两端的电压．20.根据图中的电流方向，分别在方框中填入电流表或电池使两灯都发光．21.在图中，要求用电流表测量灯泡L2中的电流(0.3A)，电压表测量灯泡L1的电压，L1、L2并联，变阻器调节L1的亮度，开关控制整个电路，将符合要求的电路图画在虚线框内，并将实物连接起来．22.如图所示电路中有两个小灯，请在图中○内，分别填入及或的符号，要求电键闭合时两灯均能发光，且两电表的示数均不为零．23.如图中用笔画线代替导线，把灯L1、L2组成并联电路，要求开关S能同时控制灯L1和灯L2，用电流表测通过L2的电流．24.根据图1所示的电路图，连接图2的实物图.(要求连线不得交叉)25.按照如图所示的电路图，把图中的电路元器件连接起来．26.根据实物图，在右侧空白处画出电路图．27.如图所示，灯L1与L2并联，电路中电流方向如箭头所示.试根据电流方向在图中的虚线方框中填上电池或开关的符号，使电路连接符合要求．28.用笔画线代替导线，将图中元件连接成电路，要求：向右移动滑片，灯泡变亮．29.请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。
30.阳光动力2号飞机，是一架长航时，不必耗费燃油便可昼夜连续飞行的太阳能飞机，飞机上装有平衡警示电路，其中S为正对驾驶员的重力开关，金属片M可绕O点自由转动，当机翼水平时，M在a、b中间，当飞机严重左倾时，绿灯亮，电铃响；当飞机严重右倾时，红灯亮，电铃响；请在图中完成电路连接．31.当______ 断开，______ 闭合时两灯串联.当______ 断开，______ 闭合时两灯并联.当S1，S2，S3都闭合时就会使电路造成______ ，而烧坏电源．32.请把图中的电路元件连成电路图.要求：只闭合开关S1只有L2亮，同时闭合S1、S2两灯都亮，只闭合S2两灯都不亮．33.如图所示是一种恒温箱的工作原理图.当温度高于35℃时，电热器不工作；当温度低于35℃时，电热器工作.根据要求连好电路．34.为一仓库设计一个电路，取货人在前门按电键S1，红灯L1亮，送货人在后门按电键S2，绿灯L2亮，请你设计一个电路，画在虚线框内．35.为防止小轿车在行驶途中由于车门没有关闭而带来危险，厂家设计了报警电路，四个车门都关闭时蜂鸣报警器不响且指示灯不亮，只要有一扇车门没有关闭，蜂鸣报警器就会报警，对应的指示灯就会发光，根据指示灯发光情况可判断哪一扇车门没有关闭，请你在如图中用笔画线表示导线，将各元件连接成符合要求的电路图(导线不许交叉或穿过开关)，说明：每个车门控制一个开关(S1对应L1，其他类推)，当车门关闭时开关断开，车门打开时开关闭合．36.为节省电能，楼道中的照明灯只有同时满足“天黑和有人路过楼道”时，才会自动亮.为满足用户要求，小强设计出了楼道照明灯的“智能控制电路”控制电路由“光控开关”和“声控开关”组成，在答题卡上完成电路的连接．37.如图甲所示是小明常用的一个插线板，他在使用中发现，插线板的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压，如果指示灯损坏，开关闭合时插孔也能提供工作电压。
根据上述现象，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。
38.请在图的“○”内填入电流表或电压表的符号，满足S闭合时两灯均能发光．39.在如图图○中填上电压表或电流表的电路符号，使R1和R2串联40.如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变通过小灯泡的电流，要求滑片向右滑动时灯泡变亮.按要求连接实物图并画出相应的电路图．41.小伟连接两灯并联电路的情况如图所示.当他“试触”时，发现电压表的指针不动、电流表的指针很快向右偏转，两灯都不发光.小敏指出他在电路连接中有错误.若闭合开关S，可能造成的后果是______ ；现在请你只改接图电路中的一根导线，使电路连接完全正确.(在错接的导线上画×，然后画出正确的接线位置)42.在图中的○里填上适当的电表符号，使之成为正确的电路图．43.在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。
补上后要求：闭合电键S，向左移动滑动变阻器的滑片P，电压表示数变大。
44.如图中给出了几种元件，在图中用笔画线表示导线把电路元件连接起来，要求L、L并联，用滑动变阻器改变通45.用定值电阻做实验，探究通过导体的电流与导体两端电压的关系．(1)如图所示，用笔画线代替导线，将实验电路连接完整，使滑动变阻器接入电路的阻值最大．(2)闭合开关，向左移动变阻器滑片，电流表示数应______(选填“变大”、“不变”或“变小”)．(3)调节滑动变阻器，把测量的数据填入下表，其中电流表示数为0.5A时电压表示数如图所示，其值为______V.实验次数12345电压U/V 1.0 1.5 2.0 3.0电流I/A0.20.30.40.50.6(4)利用上述数据，画出导体中的电流随电压变化的图象．46.测定小灯泡额定功率的实验器材如图所示，其中小灯泡上标有“3.8V”的字样，它的电阻约10Ω.请你用笔画线代替导线，把图中的器材连接成实验电路(导线不要交叉)。
47.如图所示，电源电压为6V，另外手头有三个电阻R1=15Ω，R2=25Ω，R3=100Ω，请你用其中的两个电阻在图中虚线框内连成电路，使图中的电流表的示数为0.3A，要求画出电路图，并注明连入的电阻的阻值．48.请将电源、电流表，电压表三个元件的符号填入下图电路的虚线框内，并将电路补充完整。
要求：开关S闭合后，电流方向如图所示，移动滑动变阻器的滑片P，小灯泡L变亮时，电压表的示数变小。
49.如图甲是伏安法测电阻实验的电路图，图乙是该实验需要的电压表(量程0～3V、0～15V)、电流表(量程0～0.6A、0～3A)、滑动变阻器(0～20Ω)，两节干电池、开关、待测电阻R(4～10Ω)的实物图。
(1)连接电路时开关应______，电流表的量程应选______ A，电压表的量程应选______V。
(2)图甲中，在闭合开关前，滑片P应位于滑动变阻器的最______端(填“左”或“右”)。
(3)根据图甲提供的电路图，用笔画线代替导线，将下面乙图的实物连接成实验电路。
(4)某次实验中，移动滑动变阻器的滑片P，测得电流表的示数为0.2A，电压表的示数如图丙，则电压表的示数为______V，待测电阻R的阻值为______Ω。
50.小明同学要用“伏安法”测量标有“2.5V”字样的小灯泡的电阻，连接了如图所示的电路。
(1)请你用笔画线代替导线完成电路连接。
(2)闭合开关S之前，应将滑动变阻器的滑片滑______端(填“左”或“右”)。
(3)检查电路连接无误后，小明开始实验。
通过实验，他记录了三组实验数据如下表。
请你帮他将表中空白格内的数值补上。
实验次数123电压/V 1.5 2.0 2.5电流/A0.250.270.3电阻/Ω67.4灯泡亮度暗较亮亮(4)小明知道，在一般情况下都认为灯丝电阻是不变的。
但他从上表中的数据发现：三次测得的灯丝电阻相差较大。
请你帮他说明原因。
______。
51.在“测量小灯泡灯丝阻值”实验中(已知小灯泡的额定电压为2.5V)：(1)请你用笔画线代替导线，根据甲图把乙图中的器材连接成实验电路．(2)连接电路时，开关应处于______状态；实验中，当滑片P移到某一位置时，电流表A和电压表V示数如图丙所示，则此时小灯泡的阻值为______Ω.(3)小明在实验时，小灯泡突然熄灭，检查发现电流表A的示数为零，电压表V的示数接近电源电压，请你帮小明分析电路的故障可能是：______．(4)若小明同学想用已连好的电路测量小灯泡的额定电功率，请你帮他把主要的实验步骤补充完整：①移动滑动变阻器的滑片P，使电压表的示数为______V时，读出电流表的示数；②根据实验原理______计算出小灯泡的额定电功率．52.如图所示，一个黑箱内有由3个2Ω的电阻组成的电路，箱外有四个接线柱。
R13=R24=2Ω，R14=6Ω，请画出盒内最简单的一种电路图。
53.小明想利用实验室所提供的器材测量未知电阻R x(阻值约为1kΩ)．实验室所提供的器材有：电源(电压约为9V)，滑动变阻器R(100Ω2A)，电流表(量程为0～0.6A，分度值为0.02A)，电压表(量程为0～3V，分度值为0.1V)各一个，开关S1，S2两只，导线若干．(1)小明设计了如图所示的电路进行测量.你认为小明能否测出未知电阻R x为什么(2)请你选用上述器材设计方案测出未知电阻R的阻值，要求：②简述实验步骤；③写出R x的表达式(用已知量和测得量表示)．54.如图所示，黑箱内是由几个阻值均为R的电阻组成的电路，箱外有四个接线柱，经过测量得知3、4间的总阻值是1、3和2、4间电阻值的2倍，而1、2间没有明显的电阻，请在盒内画出最简单的一种电路图．55.如图所示，电路的右边部分在由虚线框构成的“黑匣子”中，“黑匣子”内有两个阻值分别为5Ω、10Ω的电阻，小杰同学想了解其连接方式，于是用3V的电源、电流表和开关进行了检测，闭合开关后，测得电流表的读数为0.2A.请你在“黑匣子”内完成电路图．56.在图中请用笔画线代替导线，将图中的电灯、开关和配有保险丝的插座接入家庭电路中．57.请用笔画线表示导线，将图中的卡口电灯、开关和插座(插座准备接大功率用电器)接入家庭电路中。
九年级人教版物理第16章电压电阻作图题50题(含答案)

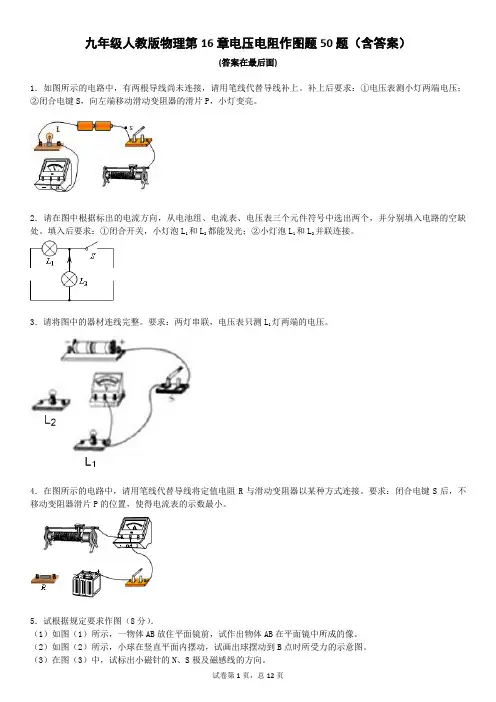

九年级人教版物理第16章电压电阻作图题50题（含答案）(答案在最后面)1．如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上。
补上后要求：①电压表测小灯两端电压；②闭合电键S，向左端移动滑动变阻器的滑片P，小灯变亮。
2．请在图中根据标出的电流方向，从电池组、电流表、电压表三个元件符号中选出两个，并分别填入电路的空缺处。
填入后要求：①闭合开关，小灯泡L1和L2都能发光；②小灯泡L1和L2并联连接。
3．请将图中的器材连线完整。
要求：两灯串联，电压表只测L1灯两端的电压。
4．在图所示的电路中，请用笔线代替导线将定值电阻R与滑动变阻器以某种方式连接。
要求：闭合电键S后，不移动变阻器滑片P的位置，使得电流表的示数最小。
5．试根据规定要求作图（8分）．（1）如图（1）所示，一物体AB放住平面镜前，试作出物体AB在平面镜中所成的像。
（2）如图（2）所示，小球在竖直平面内摆动，试画出球摆动到B点时所受力的示意图。
（3）在图（3）中，试标出小磁针的N、S极及磁感线的方向。
（4）将电压表和电流表的符号填入如图（4）所示的电路中的圆圈内。
要求：开关S闭合后，小灯泡L1和L2并联，且都能发光。
6．请用笔画线代替导线在图中将实物图连线补充完整。
（要求：滑动变阻器的滑片向右移动时，电流表的示数变大）7．（8分）按照题目要求作图：（1）如图甲所示，重为6N的小球静止在水面上，用力的图示法画出该球所受的浮力F浮．（2）根据平面镜成像特点，在图乙中画出物体AB在平面镜MN中所成的像．（3）图丙，在电路中的O内填上适当的电表符号，使R1、R2并联连接．（4）根据图丁中通电螺线管的S极，标出磁感线方向，并在括号内标出电源的正、负极．8．小明用三个电流表和两个灯泡做实验，检验并联电路干路电流是否等于各支路电流之和，其连接的电路如图所示。
这个电路中有一根导线接错了，请在这根导线上打“×”，然后画出正确的连接位置。
9．图所示的电路中，缺少电压表V1、V2和电流表A，请将三个电表分别填在正确的位置，要求电源电压不变，当电键S由断开到闭合时，电压表V1示数减小，V2示数增大。
初中物理-安全用电作图题专项训练(带答案)
电学作图训练1、如图所示，学校有前、后两个门，在前、后门各装一个开关，学校传达室有甲、乙两盏灯和电池组．要求：前门来人按下开关时，甲灯亮，后门来人按下开关时，乙灯亮．请在图（a）虚线框中设计电路图并在图（b）实物图中连线。
2、请将如左下图所示的电水壶的三条线按照安全用电的原则连接到插头上。
3、请用笔画线表示导线，将右下图中的电灯开关和插座（插座准备接大功率用电器）接入家庭电路中。
4、根据安全用电原则，将左下图中开关、两只“220V 40W”电灯连在家庭电路中，要求开关同时控制两灯，且能正常发光。
5、如右下图所示，一间教室要安装两盏电灯和插座，要求开关S控制两盏灯，且每盏灯都能正常发光。
其中部分电路已经连接，请你用笔画线代替导线将电路连接完整。
6、学习了家庭电路的组成及各部分作用，你来动手设计一个电路，将左下图中各元件正确的接到家庭电路中（注：其中开关只控制电灯，三孔插座带保险盒。
）7、如右下图所示，楼梯有一电灯受控于两个开关，光线较暗且有声响时灯才亮。
其中“光控开关”在光线较暗时自动闭合“声控开关”在有声响时自动闭合，请用铅笔画线代替导线把元件连在电路中。
8、有一种台灯，有两个开关，当只闭合开关一，调节它的旋钮（相当于移动滑动变阻器），可以改变灯的亮度；只闭合另一个开关二，灯也可以亮，但是无法调节灯的亮度。
请把这个台灯接入家庭电路。
9、把右下图中的三孔插座、灯泡与控灯泡的开关接到电路的火线和零线上。
10、左下图中两盏灯额定电压为220V，请把它们和三孔插座正确连接在电路中。
要求开关控制两盏电灯都正常发光、三孔插座符合用电安全。
11、用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。
要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯。
12、如左下图所示家庭电路中，吊灯L1和L2由开关S控制，墙上有一个固定插座，请把电路连接完整。
13、如图所示，请用笔画代替导线，将图中元件接入家庭电路中，要求：（a）同时闭合声控开关和光控开关电灯才能亮；（b）三孔插座单独接入。
人教版九年级物理期末复习家庭电路电磁作图20题Word版有答案

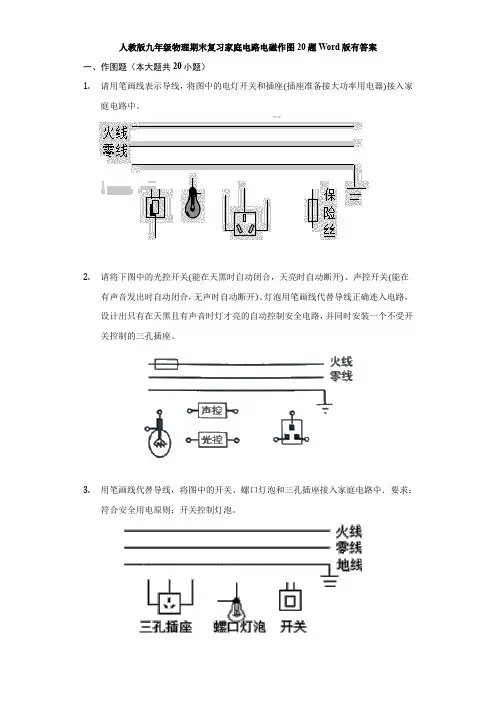

人教版九年级物理期末复习家庭电路电磁作图20题Word版有答案一、作图题（本大题共20小题）1.请用笔画线表示导线，将图中的电灯开关和插座(插座准备接大功率用电器)接入家庭电路中。
2.请将下图中的光控开关(能在天黑时自动闭合，天亮时自动断开)、声控开关(能在有声音发出时自动闭合，无声时自动断开)、灯泡用笔画线代替导线正确连入电路，设计出只有在天黑且有声音时灯才亮的自动控制安全电路，并同时安装一个不受开关控制的三孔插座。
3.用笔画线代替导线，将图中的开关、螺口灯泡和三孔插座接入家庭电路中．要求：符合安全用电原则；开关控制灯泡。
第2页，共33页4. 如图所示，A 为条形磁铁，A 上方小磁针静止时如图所示，A 与通电螺线管间的磁感线分布如图所示。
(1)请在已给的一条磁感线上标上方向； (2)标出通电螺线管的N 极； (3)标出电源的正极。
5. 如图所示，小磁针静止在甲、乙两个通电螺线管之间，请你完成：(1)甲通电螺线管的绕法和A 点磁感线的方向； (2)乙通电螺线管电源的正、负极。
6. 将小磁针放在螺线管附近，闭合开关后，小磁针静止时的指向如图所示。
请在图中标出电源的“+”极，并画出螺线管周围磁感线的分布情况(画出1条线)7. (1)根据小磁针静止时所指方向，在图中画出通过小磁针中心的一条磁感线，并标出电源的正极。
(2)请将图中的“光控开关”“声控开关”灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．8.开关闭合后电磁铁A和永磁体B的磁感线分布如图甲所示，请标出永磁体B左端的磁极和四条磁感线的方向；将乙图中的开关和螺口灯泡串联后接在照明电路的两条导线上。
9.请按要求作图(作图时请用刻度尺)。
(1)请你在图甲中将开关和一盏电灯的电路正确连接。
(2)根据通电螺线管的N极，请在图乙中标出小磁针的N极和A点磁感线的方向。
10.(1)电磁铁通电后，与条形磁铁相互吸引，小磁针静止时的指向如图所示，请标出：电源右侧的极性(用“+”或“−”表示)和静止的小磁针右端的极性(用“N”或“S”表示)。
2024年中考物理微专题练习：电磁作图(含答案)
微专题练习：电磁作图姓名：_____________ 日期：____月____日等第：________1、如图所示，小磁针处于静止状态，请在图中虚线处标出磁感线的方向和小磁针的N极．2、如图所示，请标出小磁针静止时的N极和磁感线的方向。
3、请在图中将小磁针的北极涂黑，并以“N”表示．4、闭合开关后，小磁针静止时指向如图所示，请在电源左右两端的括号中用“＋”“－”标出电源的正负极．5、如图所示是小明同学在研究通电螺线管极性时的情形，请标出开关闭合后通电螺线管的N极、螺线管内小磁针的N极和磁感线上A点的磁场方向．6、如图所示，闭合开关，小磁针静止在通电螺线管正下方．在图中虚线上用箭头标出磁感线方向并标出电源的正极．7、如图所示，请根据小磁针静止后的指向及所标电流的方向，画出螺线管导线的绕法．8、如图所示，把螺线管沿着东西方向水平悬挂起来，然后给导线通电，要使螺线管转动后，静止时A端指南，请标出导线中的电流方向。
9、将图中的电磁铁连入你设计的电路中(在方框内完成)．要求：电路能改变电磁铁磁性的强弱；使小磁针静止时如图所示．标出电磁铁的N极及电源的正负极．10、开关S闭合后通电螺线管和条形磁铁A之间磁感线的形状如图甲所示，请在图中标出三条磁感线的方向和条形磁铁A的两个磁极．电源NS11、如图所示，小磁针静止在甲、乙两个通电螺线管之间，请你完成：(1)甲通电螺线管的绕法和A点磁感线的方向；(2)乙通电螺线管电源的正、负极．12、根据通电螺线管的N、S极和磁感线形状，在图中标出磁体A的N极，磁感线方向（任选一根标出即可）和电源“＋”、“－”极。
13、如图所示，弹簧测力计下悬挂一条形磁体，当开关闭合时，弹簧测力计示数变小．请标出电磁铁的S 极和用“＋”标出电源的正极．14、如图是利用太阳能给LED路灯供电的自动控制电路的原理示意图。
其中，R是光敏电阻，光敏电阻的阻值R随光照度的增强而减小。
白天，通过太阳能电池板与蓄电池回路将太阳能转化为化学能储存在大容量蓄电池内。
人教版九年级物理：典型电路作图题20道(含答案及解析)
九年级物理：典型电路作图题20道（含答案及解析）1．请根据图所示的实物图，画出对应的电路图．2．在探究通过导体的电流与导体两端电压的关系实验中，(1)根据实验要求，在如图所示的虚线框内画出实验所需的电路图(其中部分电路已画出)；(2)根据所画的电路图，用笔画线代替导线将实物图连接起来，使之成为符合实验要求的电路．要求滑动变阻器的滑片P向左滑动时滑动变阻器的阻值变小(其中部分导线已连好)．3．东东在做“探究通过导体的电流与电阻的关系”的实验中，采用了如图甲所示的电路图．请按照电路图，用笔画线表示导线，将图乙中的实物图连接完整．4．如图所示的电路中，请用笔画线代替导线使电路完整。
要求：①电压表测小灯泡两端电压；②闭合开关S，向左移动滑动变阻器的滑片P时，小灯变亮。
5．在探究通过导体的电流与导体两端电压的关系实验中，在下图中画出实验所需的电路图（其中部分电路已画出，电源为两个干电池，定值电阻约为10Ω），要求滑动变阻器的滑片P向右滑动时滑动变阻器的阻值变小。
6．（1）画出图所示电路的电路图（左侧电流表为A1，右侧电流表为A2）；（2）在图中，有两根导线尚未连接，请以笔画线代替导线补上，补上后要求：①电压表测小灯泡两端的电压；①闭合电键，当变阻器的滑片向右移动时，电压表的示数变大。
7．某同学利用伏安法测量定值电阻的阻值，请你用笔画线代替导线，将图所示的实物图连接完整，要求滑动变阻器滑片向右移动时电流表示数减小8．请将下图中的器材连接组成电路，测量小灯泡的电阻，并根据你连接的电路，说明要使灯泡两端的电压减小，滑动变阻器的滑片应怎样移动。
9．如图所示的实物电路中，有两根导线尚未连接，请用笔画线代替导线将电路连接完整。
要求： ①电流表只测量1L 的电流；①闭合开关S ，向右移动滑动变阻器的滑片，1L 的亮度不变，2L 的亮度变暗。
（不考虑电流表的量程选择）10．请按要求正确连接实物图要求：定值电阻R 与滑动变阻器串联，闭合开关S ，将滑动变阻器的滑片向左移动，电压表和电流表的示数都变小，连线不能交叉。
2019年中考物理真题集锦——专题十：电学作图(word版含答案)
2019年中考物理真题集锦——专题十：电学作图1. (2019衡阳，27)某实验小组采用了如图甲所示的电路来测量注射器内导电液体的阻值R，其中○A1表所用的量程为0～3A，○A2表所用的量程为0～0. 6A，定值电阻R＝20Ω，电源是电压可调的学生电源。
(1)根据图甲的实物电路，在虚线框内画出对应的电路图，(必标明R、R x、○A1、○A2)(2)如果○A1表示数为I1、○A2表示数为I2，则R x =________(用I1、I2和R表示)(3)改变源电压，将每次实验中○A1表的示数I1和表○A2的示数I2描在I1-I2图像上，连接这些点，得到如图乙中实线a，由图可知，R x =________ Ω(4)若该实验小组还是用同样的液体做这个实验，但只做了一项改变，导致I1一I2的关系变成如图乙中实线b所示，则这项改变可能是______(双选，改变后注射器中没有气泡)A. 增加液体的体积B. 减少液体的体积C. 将注射器中的液体全部倒入横截面积更大的注射器D. 将注射器中的液体全部倒入横截面积更小的注射器2.(2019娄底，22)小明设计的“测量小灯泡额定功率”的电路图如图甲，已知电源电压U恒为6V，小灯泡标有“3.8V”字样，它正常发光时通过的电流约为0.32A。
（1）小明按图甲进行电路连接，当他接好最后一根导线时，小灯泡立即发出耀眼的光，接着小灯泡烧坏。
请指出小明在连接电路时的错误操作：① _____；②滑动变阻器滑片P在图甲最右端位置。
（2）另一组同学也在做这个实验，但开关闭合后，无论怎样移动滑片发现小灯泡都不亮，电流表没有示数，但电压表有示数，请分析造成此现象的可能原因是_____。
（3）小明更换了一个同型号的新灯泡，正确连接电路，闭合开关，移动滑片P，灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定功率为_____W。
（4）小明还想用已有实验器材测量未知电阻R x（约1Ω）的阻值。
当他用电阻R x替换小灯泡后，发现电压表已损坏。
九年级上册物理电路作图题训练(含解析)
九年级上册物理电路作图题一、作图题（共20题；共145分）1.（2020·丹东）如图，用笔画线代替导线将图中实物连接起来。
要求：闭合开关后，使电磁铁的右端为N 极，并且当滑动变阻器的滑片P向右移动时，电磁铁的磁性增强。
2.（2020·天水）请根据图所示的实物图，画出对应的电路图．3.（2019·广东）（1）如图所示，拉杆式行李箱在拉力F的作用下静止在斜坡上，请画出行李箱受到的重力G的示意图，以及拉力F对O点的力臂L。
（2）如图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线。
（3）如图为某兴趣小组设计的电子秤简易电路图，R x是压敏电阻，阻值随所受压力的增大而减小，R0是定值电阻。
测量时，电压表V 的示数随所称量物体对压敏电阻的压力增大而增大。
请根据以上信息，在虚线框内将电路图补充完整。
4.（2019·陕西）图是“伏安法”测量小灯泡电功率的实物电路，用笔画线代替导线完成电路连接。
5.（2019·青岛）有一种声光自动控制的楼道灯，当有人走动发出声音时，电路接通灯亮，且只有夜晚天黑之后灯才能亮，白天无论发出多大的声音，灯也不亮。
如图，现有灯L、声控开关（有声音时开关闭合）和光控开关（光线暗时开关闭合），请设计并连接满足上述要求的电路。
6.（2019·南通）如图，带电小球A悬停于带同种电荷的球M正上方，请作出A受力的示意图．7.（2019·常州）常州汪芷瑶同学的专利《双手驾驶提醒装置》,可在汽车驾驶员双手脱离方向盘时发出警报,方向盘包裹气囊并通过导气管连接压力开关S1,压力开关S2置于坐垫内.压力开关受到压力时闭合,不受压力时断开.驾驶员坐在座椅上,当手握方向盘正常驾驶时灯亮、电铃不响;当双手脱离方向盘时,灯亮、电铃响请以笔画线完成电路连接8.（2019·兰州）请在图中用笔画线代替导线连接电路。
要求：两灯并联，开关S同时控制两盏灯泡。
中考物理精选考点专项突破专题36电学作图题(含家庭电路作图) (解析版)
专题36 电学作图题（含家庭电路作图）考点一：连接实物图和画电路图1．（2020通辽）在如图所示的电路中添加两根导线，要求：开关控制灯泡和滑动变阻器，闭合开关后，当滑片P向左移动时，电流表示数变小，灯的亮度不变．【答案】【解析】滑动变阻器滑片左移，电流表读数变小→总电阻变大→滑动变阻器电阻变大→滑片离接入的下面的接线柱变远，所以把右下端的接线柱接入电路；灯泡亮度不变说明灯泡与滑动变阻器并联，故灯泡与滑动变阻器串联、电流表测干路电流，连接如图所示。
2．（2020东莞）如图所示，根据电路图，连接实物图。
（注意导线不能交叉）【答案】【解析】如电路图所示，两个灯泡并联，开关S2串联在灯泡L2的支路，开关S1在干路，实物连接如图所示。
3．（2020柳州）请用笔画线代替导线完成图中串联电路的连接，并用箭头标出闭合开关后导线a中的电流方向。
【答案】【解析】串联电路中各电路元件首尾依次连接，电流在电源外部从电源正极到电源负极，如下图所示。
4．（2020湘西）请用笔画线表示导线，将电压表连入实物图中，使电压表能够测量小灯泡两端的电压大小，要求电压表选用3V的量程。
【答案】【解析】电压表使用的0～3V量程，并联在灯泡两端，电流从正接线柱流入、负接线柱流出。
如图所示。
5．（2020广州）小明设计的电路图如图甲，小灯泡L1、L2的额定电压分别为2.5V、1.5V。
(1)根据电路图，用笔画线表示导线，把图乙中的实物连接起来；(2)电路正确连接后，闭合开关，两灯发光，如图丙电压表V1的示数为______，V2的示数为2.8V，L2是否正常发光______?(3)小明将L 1换成额定电压为2.5V 的LED ，闭合开关后发现LED 亮，而L 2不亮； ①小明认为此时L 2烧断，他判断是否正确?______依据是______；②小芳认为L 2两端电压不够，将图乙中的电池增至三节，闭合开关，两灯不亮，此时V 1、V 2的示数均为4.4V ，这可能是______烧断（选填“LED”“L 2”）。
2021学年最新初中九年级物理电学作图题专题训练30道(附答案)
初中九年级物理电学作图题专题训练30道1.在虚线框中画出实物图所对应的电路图。
2.如图，使用笔画线代替导线完成电路。
要求：两灯并联，开关控制干路，电流表测量干路电流，导线不能交叉。
3.将图中的元件用笔画线连接起来，要求两节干电池串联，电灯L1与L2串联，电压表V1测L1两端的电压，V2测L2两端的电压。
4.根据左图所示的实物连接图，在右图的框中画出电路图。
5.图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度。
请将电路图连接完整，使其符合安全用电的原则。
6.请画出如图所示的实物电路的电路图。
7.将图实物电路补充完整，使两灯并联，且开关仅控制灯L1。
8.如图，使两灯并联，S是总开关，S1只控制灯泡L1，请将所缺的导线补上。
9.请用笔画线，将图中的亮度可调的台灯、开关和插座按照安全用电的原则接入家庭电路中，要求：S1(旋转开关)单独控制台灯。
10.将如图中的电灯和开关及插座正确接入家庭电路。
请用笔画线表示导线。
11.把如图所示的三孔插座和带有开关的电灯分别正确地接入电路中。
12.如图的电路，有两根导线尚未连接，请用笔画线代替导线补上，要求电压表能测量灯泡两端的电压，滑动变阻器能调节灯泡的亮度。
13.在如图所示电路中的〇内填上适当的电表符号，使两个小灯泡并联。
14.用伏安法测定一只电阻的阻值，现给你一块电压表、一块电流表、一个电池组、滑动变阻器和开关各一个，未知阻值的电阻一只、导线若干。
在实验中电流表用0～0.6A量程、电压表用0～3V量程。
你先画电路图，然后用笔画线代替导线，将图中所给的实验器材连接起来(要求电路图连线要横平竖直，尽量使电路图简洁美观，实物连接导线不能交叉)。
15.如图甲是电位器的示意图，滑片P可随转动旋钮改变其在电阻丝上的位置，从而改变接入电路中的阻值大小。
请将该电位器连入乙图中，要求顺时针旋转滑片P时，灯泡变暗。
16.某额定电压为220V的电动扶梯(已接地)，只需在白天且有人时开启，利用红外线开关S1(有人时闭合、无人时断开)及可见光开关S2(白天闭合、夜间断开)即可实现自动控制。
北师大版九年级物理作图题专项练习2附详细答案解析 教师版
北师大版九年级物理作图题专项练习2附详细答案解析一、作图题（共50题；共270分）1.如图所示的方框内有一节电池，一个小电铃，若干导线．当A、B、C、D上什么都不接，铃不响。
