TD室内分布方案审核要点
深圳TD三期室分改造技术要求

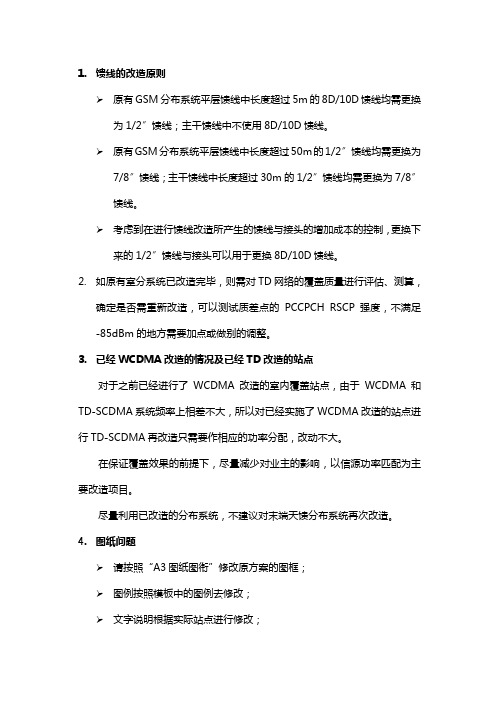

1.馈线的改造原则原有GSM分布系统平层馈线中长度超过5m的8D/10D馈线均需更换为1/2〞馈线；主干馈线中不使用8D/10D馈线。
原有GSM分布系统平层馈线中长度超过50m的1/2〞馈线均需更换为7/8〞馈线；主干馈线中长度超过30m的1/2〞馈线均需更换为7/8〞馈线。
考虑到在进行馈线改造所产生的馈线与接头的增加成本的控制，更换下来的1/2〞馈线与接头可以用于更换8D/10D馈线。
2.如原有室分系统已改造完毕，则需对TD网络的覆盖质量进行评估、测算，确定是否需重新改造，可以测试质差点的PCCPCH RSCP强度，不满足-85dBm 的地方需要加点或做别的调整。
3.已经WCDMA改造的情况及已经TD改造的站点对于之前已经进行了WCDMA改造的室内覆盖站点，由于WCDMA和TD-SCDMA 系统频率上相差不大，所以对已经实施了WCDMA改造的站点进行TD-SCDMA再改造只需要作相应的功率分配，改动不大。
在保证覆盖效果的前提下，尽量减少对业主的影响，以信源功率匹配为主要改造项目。
尽量利用已改造的分布系统，不建议对末端天馈分布系统再次改造。
4.图纸问题请按照“A3图纸图衔”修改原方案的图框；图例按照模板中的图例去修改；文字说明根据实际站点进行修改；器件颜色：黑色为原有器件；红色为新增器件；蓝色为更换的器件；模测采用定点测试方法；5.设计方案中需要澄清的地方楼层分类建议：建筑物按楼层定义为低层、中层、高层、超高层几个部分。
1～7层为低层，8～21层为中层，22～39层为高层，40层以上为超高层；4.3.2节及4.4节中的天线口功率计算，4.3.2选取三个天线作为参照；4.4节选取2个天线作为参照，具体计算办法请参照下文更新。
附件：4.3.2天线口功率分析天线口功率的计算方法如下：P = 信源输出功率- ∑合路器损耗- ∑馈线和接头损耗- ∑功率分配器件的插入损耗和分配损耗根据系统原理图，可以看到该室内覆盖系统天线口功率均满足设计要求。
TD室内分布工程施工技术要求课件 (一)

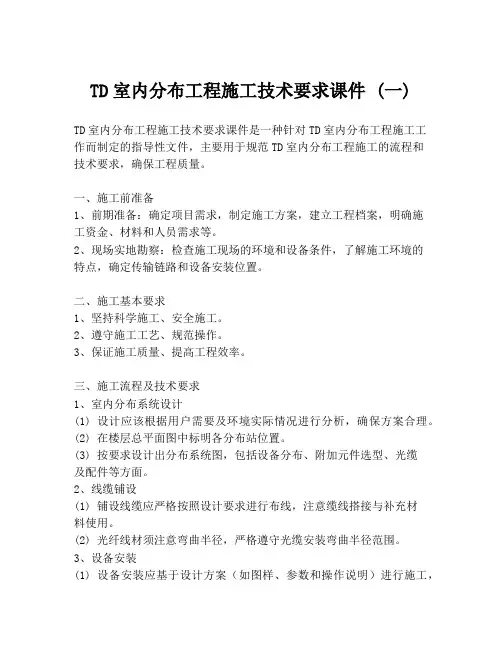

TD室内分布工程施工技术要求课件 (一)TD室内分布工程施工技术要求课件是一种针对TD室内分布工程施工工作而制定的指导性文件，主要用于规范TD室内分布工程施工的流程和技术要求，确保工程质量。
一、施工前准备1、前期准备：确定项目需求，制定施工方案，建立工程档案，明确施工资金、材料和人员需求等。
2、现场实地勘察：检查施工现场的环境和设备条件，了解施工环境的特点，确定传输链路和设备安装位置。
二、施工基本要求1、坚持科学施工、安全施工。
2、遵守施工工艺、规范操作。
3、保证施工质量、提高工程效率。
三、施工流程及技术要求1、室内分布系统设计(1) 设计应该根据用户需要及环境实际情况进行分析，确保方案合理。
(2) 在楼层总平面图中标明各分布站位置。
(3) 按要求设计出分布系统图，包括设备分布、附加元件选型、光缆及配件等方面。
2、线缆铺设(1) 铺设线缆应严格按照设计要求进行布线，注意缆线搭接与补充材料使用。
(2) 光纤线材须注意弯曲半径，严格遵守光缆安装弯曲半径范围。
3、设备安装(1) 设备安装应基于设计方案（如图样、参数和操作说明）进行施工，并确保安装位置与安装高度满足设计要求。
(2) 设备安装完毕后应进行测试，确保设备正常运行。
4、调试与验收(1) 测试完毕后进行设备与系统调试，测试调试至系统正常运行。
(2) 初验合格后，组织验收人员进行验收。
四、安全注意事项1、工作人员应具备安全生产意识，坚持“安全第一，预防为主”思想，认真遵守安全生产规范操作规程。
2、使用设备时必须遵循使用规范及操作说明，不得擅自拆卸或修改设备。
3、严格执行施工作业人员的职责和责任，确保施工人员安全。
总之，TD室内分布工程施工技术要求课件是提高TD室内分布工程施工质量和效率的重要手段，施工单位应当严格按照课件要求办事，确保工程产生良好的效果。
室内分布系统设计及审核指导原则
《室内分布系统设计及审核指导原则》目录第一部分室内分布系统设计指导1室内分布系统勘查设计流程及分工 (1)1。
1设计流程 (1)1.2设计分工 (2)2事前准备 (4)3方案规划 (5)3。
1信源规划及设计 (5)3.1。
1信源选择 (5)3。
1.2电源配套 (7)3。
1。
3容量核算 (8)3。
1.4小区规划 (14)3。
1。
5频率规划 (14)3。
2分布系统规划及设计 (16)3。
2。
1功率核算 (16)3.2.2RRU规划 (20)3。
2.3切换区规划 (22)3。
2.4外泄控制 (23)3.3室分的平滑扩容及演进 (23)3。
3。
1RRU规划及设计要点 (23)3。
3.2光纤布放 (24)3.3。
3扩容方式建议 (24)3。
4分布系统建设及改造 (25)3。
4。
1馈线改造 (25)3。
4。
2功分器和耦合器 (26)3。
4。
3天线选择 (26)3。
4。
4合路器选择及改造 (26)3。
4。
5合路方式 (27)3.4.6主设备取电原则 (27)4现场勘查 (29)4.1勘测仪器 (29)4.2现场勘测记录数据 (29)5模拟测试 (31)5。
1模拟测试的目的 (31)5。
2模拟测试方法及要求 (31)5.2.1模测工具及文件 (31)5。
2.2测试点选择 (32)5.2.3测试方法 (32)6方案编制要求 (33)6。
1设计图纸要求 (33)6.2图例要求 (34)6.3系统组网图设计要求 (34)6.4系统原理图设计要求 (34)6。
5安装图设计要求 (35)6。
6模测图设计要求 (35)第二部分TD-SCDMA室内分布系统设计审核指导1方案说明的审核 (36)2系统组网图审核 (37)3原理图审核 (38)4安装图审核 (38)5模拟测试图审核 (39)前言为指导各地市室内分布系统方案设计，提高设计方案质量，同时方便方案审核人员对设计方案进行审核，特制定本指导原则.本指导原则主要以集团公司下发的《3G（TD—SCDMA)室内分布系统设计及审核指导书》为底本，对室内分布系统设计流程及设计方案进行了详细的梳理及规范,并提出了方案审核的要求,为广西公司室内分布系统设计方案编制及审核的参考规范，供各地市公司参考。
室分方案审核流程

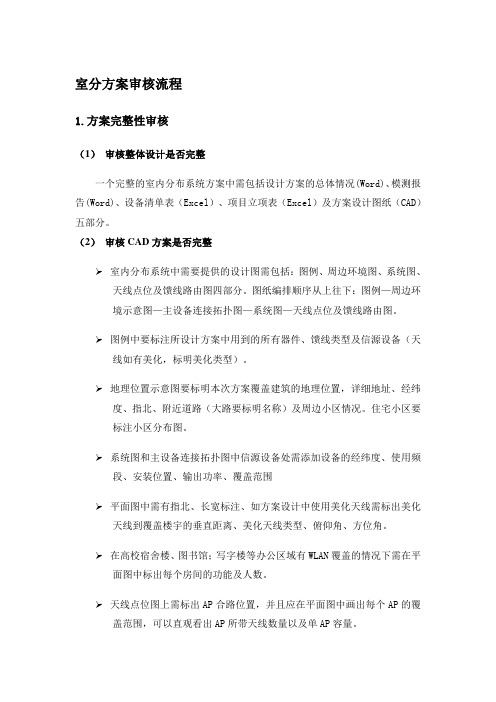

室分方案审核流程1.方案完整性审核（1）审核整体设计是否完整一个完整的室内分布系统方案中需包括设计方案的总体情况(Word)、模测报告(Word)、设备清单表（Excel）、项目立项表（Excel）及方案设计图纸（CAD）五部分。
（2）审核CAD方案是否完整➢室内分布系统中需要提供的设计图需包括：图例、周边环境图、系统图、天线点位及馈线路由图四部分。
图纸编排顺序从上往下：图例—周边环境示意图—主设备连接拓扑图—系统图—天线点位及馈线路由图。
➢图例中要标注所设计方案中用到的所有器件、馈线类型及信源设备（天线如有美化，标明美化类型）。
➢地理位置示意图要标明本次方案覆盖建筑的地理位置，详细地址、经纬度、指北、附近道路（大路要标明名称）及周边小区情况。
住宅小区要标注小区分布图。
➢系统图和主设备连接拓扑图中信源设备处需添加设备的经纬度、使用频段、安装位置、输出功率、覆盖范围➢平面图中需有指北、长宽标注、如方案设计中使用美化天线需标出美化天线到覆盖楼宇的垂直距离、美化天线类型、俯仰角、方位角。
➢在高校宿舍楼、图书馆；写字楼等办公区域有WLAN覆盖的情况下需在平面图中标出每个房间的功能及人数。
➢天线点位图上需标出AP合路位置，并且应在平面图中画出每个AP的覆盖范围，可以直观看出AP所带天线数量以及单AP容量。
2.覆盖方式审核审核楼宇的覆盖方式是否合理，需结合楼宇特性选择合适的覆盖方式；如：居民小区，写字楼或隧道等场景是选用天线加无源器件的常规覆盖，还是用泄漏电缆布放需不同考虑；需综合考虑覆盖效果及收益来选用室内覆盖或室外外打方式覆盖。
3.信源审核（1）信源设备选型审核：信源设备选取问题上，需结合考虑设备本身特性及容量需求选择适当信源设备➢对于人流量大的站点，需选择WH,MBO之类的信源设备，避免因载频容量不足导致弱覆盖；➢对于人流量少，可选用WF等小容量设备，或使用SUMX-RRH设备来合并小区以减少小区数和避免因小区过多导致的频繁切换问题；➢对于WLAN站点，需考虑单AP的容量问题：需针对覆盖楼宇特性及AP的并发用户数选择AP数量（如：高并发数的高校及普通的写字楼等）。
方案审核的要点包括什么内容
方案审核的要点包括什么内容
方案审核是企业管理中非常重要的一环，它对于项目的顺利实施和企业的发展具有关键性意义。
方案审核的目的是确保方案的合理性、可行性和有效性，以及与企业整体战略的一致性。
在进行方案审核时，需要注意以下几个要点：
1. 目标明确：方案审核的第一要点是确保方案的目标明确。
方案应该明确规定所要解决的问题、达到的目标和期望的效果。
审核人员需要评估方案是否具备明确的目标，以及这些目标是否与企业整体战略相一致。
2. 可行性分析：方案审核的另一个重要内容是对方案的可行性进行分析。
审核人员需要评估方案是否有足够的资源支持，包括人力、财力和技术等方面的资源。
同时，他们还需要评估方案是否符合市场需求和法律法规的要求。
3. 风险评估：方案审核中，风险评估是必不可少的一环。
审核人员需要评估方案可能存在的风险和不确定性，并提出相应的风险应对策略。
他们应该考虑各种可能的情况，并制定应对措施，以确保方案的实施不受重大风险的影响。
4. 绩效评估：方案审核的最后一个要点是对方案的绩效进行评估。
审核人员需要评估方案的预期结果和效益，并制定相应的绩效评估指标。
他们应该明确评估方案的方法和周期，并确保评估结果能够客观反映方案的实际效果。
总之，方案审核是企业管理中不可或缺的一环。
通过明确方案目标、进行可行性分析、风险评估和绩效评估，可以确保方案的合理性和有效性，为企业的发展提供有力支持。
同时，方案审核也需要与企业整体战略相结合，以实现企业的长远目标。
TD室内分布工程施工技术要求
◆ 1.12、室外馈线从馈线口进入室 内之前，要求有一种“滴水弯” ，或斜向上走线，以预防雨水沿 着馈线渗透室内。馈线进出口旳 墙孔需用防水、阻燃旳材料进行 密封。
◆ 1.13、当馈线或跳线需要弯曲布
放时，要求弯曲角保持圆滑，其
弯曲曲率半径不超出右表旳要求
：
6
1.14、馈线从墙面敷设时，走线尽量隐蔽规范，采用打馈线卡或吊筋、 铁皮卡钢丝绳等方式固定。
这些问题旳产生，首先，移动 企业对于各项工程尤其是零星工程 旳衔接处权责不够清楚，其次，对 施工单位旳管理不严，施工单位施 工时未及时告知监理单位。
S200倒挂 安装，线 缆布放杂
乱
21
几点提议
施工方面：
1、施工人员统一制服。
2、每个小区站点设置施工现场责任人一人 ，全程跟踪，遇到问题便于及时协调处 理。
1.5、材料质量：动工前建设单位、供货商和 施工单位应共同对工程使用旳设备、材料和器 件旳规格型号及数量进行清点和外观检验。
1.6、GPS天线按设计要求尽量安装在较空旷位 置，上方45°角范围内无建筑物遮挡，并应在 避雷针45°角保护范围内。连接GPS旳室外馈 线应按照设计要求做接地保护，每个接地点要 求接触良好，不得有松动现象，并作防氧化处 理。
如右图所示：
1∕2馈线套 钢管保护
软跳线 套波纹 管保护
移动旳吸顶 天线及标签
20
7.4、配套安装情况
室分配套安装工程也是影响室 分工程顺利进展旳一种主要原因。 不但安装质量必须到达要求，而且 整体进度也不能滞后。在三期中， 不少站点旳配套安装情况有很大旳 质量问题，例如涉及到旳传播工程 问题有：光端盒未进行有效固定， 传播设备S150（或S200）倒挂安装 等等，如右图所示。
室内分布系统设计及审核指导原则
室内分布系统设计及审核指导原则室内分布系统是为了满足建筑物内各个区域的无线通信需求而设计的系统。
它涉及到设备的选择、布局、连接以及信号的传播与接收等方面。
设计一个高效可靠的室内分布系统需要考虑多个因素，以下是一些设计及审核的指导原则。
1.需求分析：在设计室内分布系统之前，需要先进行详细的需求分析，包括通信频率、覆盖范围、用户数量、容量要求等。
只有全面了解用户的需求，才能对系统的设计进行合理规划。
2.尽量避免干扰：在室内设计系统时，应尽量避免与其它无线设备的干扰。
例如，将Wi-Fi设备与蜂窝网络的设备隔离开来，避免互相干扰。
此外，还需避免电器设备和金属障碍物对无线信号的干扰。
3.合理选择设备：在设计室内分布系统时，设备的选择非常重要。
需要综合考虑设备的特性、性能和成本等因素。
例如，选择具有扩展性和可调节功率的设备，以适应不同区域的需求。
4.合理布局天线：天线的布局是室内分布系统设计中最重要的因素之一、需要合理选择天线位置，并进行合理的定向设计。
例如，在高楼大厦中，可以选择将天线安装在楼顶或楼层中央位置，以实现更好的信号覆盖。
5.网络连接和传输：室内分布系统需要与外部网络进行连接，因此，在设计系统时需要规划网络连接和传输方案。
考虑到带宽和容量要求，需要设计合理的网络架构，确保高速稳定的数据传输。
6.信号覆盖测试与优化：设计室内分布系统完成后，需要进行信号覆盖测试与优化。
通过使用专业的测试仪器进行信号强度、干扰等方面的测试，根据测试结果对系统进行优化，以满足用户的通信需求。
7.保证系统的可靠性和安全性：在设计室内分布系统时，还需要特别关注系统的可靠性和安全性。
合理选择可靠性高的设备和系统组件，进行备份和冗余以确保系统的稳定性。
同时，确保系统的安全，防止未授权访问和攻击。
在进行室内分布系统设计及审核时，以上原则应当贯穿整个过程。
设计师和审核人员需要全面考虑用户需求、设备选择、布局、连接、信号优化等方面，确保设计的系统能够满足用户的通信需求，具有高效可靠的性能。
TD 室内分布系统标准建设流程(TD-IDS-SOP)
室分站点建设工器具检查表
序号工具名称配备要求检查情况1卷尺施工必备
2记号笔施工必备
3水平仪施工必备
4冲击钻施工必备
5吸尘器施工必备
6力矩扳手施工必备
7活动扳手施工必备
8套筒扳手施工必备
9十字螺丝刀施工必备
10一字螺丝刀施工必备
11热吹风机施工必备
12万用表施工必备
13剥皮钳施工必备
14尖嘴钳施工必备
15斜口钳施工必备
16老虎钳施工必备
17液压钳施工必备
18剪线钳施工必备
19压线钳施工必备
20馈线刀施工必备
21卡口扳手施工必备
22裁纸刀施工必备
23钢锯施工必备
24锉刀施工必备
25指南针施工必备
26倾角仪施工必备
27羊角锤施工必备
28测试手机施工必备
29梯子施工必备
30安全帽2M以上登高作业必备，并达到安全防护要求
31安全带2M以上登高作业必备，并达到安全防护要求
备注：检查有配备则打“√”，检查无配备则打“×”。
室内分布系统勘察设计要点
18
a
➢ 比对图纸与现场
✓ 比对图纸和现场是否有差异(TD改造需核查手中方案是否为最终 方案)，如发现有出入及时修改；
✓ TD改造需要确认现场是否做过WLAN; ✓ 对于没有拿到建筑图纸的站点需现场手工绘制图纸，
可参考大楼消防平面图进行拍照。
➢ 测试记录
✓ 现场模测记录 ✓ 对楼宇进行覆盖前场强测试，要求地上一层、中间层、
注意：TD改造需确认业主是否同意补点与平层换线，不同意需
开业主证明。
22
a
➢现场拍照
✓大楼外观正面照片 ✓机房内巡检单或者基站记录单照片 ✓机房设备布置照片（环拍）； ✓主设备照片； ✓交流配电箱内部空开照片及其资产标签； ✓设备资产标签照片（TD改造为例：基带处理板资产标签;GPS资产标
签;机架资产标签；室内覆盖分布系统资产标签）； ✓设备安装位置照片； ✓竖井设备位置照片； ✓如果有室外天线，需拍摄安装位置照片，室外天线的位置不易描述。
高层、必须进行场强测试。
19
a
➢确定主设备及其安装位置
✓ 信源设备(RRU除外)必须安装在机房，根据机房现场情况选择合 理的安装方式。
20
a
➢ 馈线走线路由
✓ 走线路由确定---根据楼宇的情况尽量将馈线的路由和大楼的弱 电系统走线路由一致。
➢ GPS天线馈线路由
✓ 系统信号源使用微蜂窝或BBU+RRU的站点需要确定GPS天线安装 位置及GPS馈线走线路由(路由长度超过厂家设备要求需装放大器)； ✓ GPS天线位置选择---天线位置选取开阔易安装，如裙楼平台、 楼顶、停车场出入口（其他方式无法走线时可以选用），注意考虑 天线接地位置，安装位置的上方120度范围内应无建筑物遮挡，应 受避雷针保护
室分方案审核原则
室分⽅案审核原则室分审核原则⼀、审核《TD-LTE室分勘察设计会审资料》准确性、完整性审核⽅法：（1）《室分现场勘查表》中信息必须完整⽆误。
●设计院⼈员、规划⼈员、优化⼈员信息必须填写完整。
●基站经纬度精度必须⼤于或者等于5位。
●LTE与其它⽆线设备的共站信息必须填写完整，不可出现错填或者漏填。
●室分建设⽅案、合路信息必须填写完整，不可出现错填或者漏填。
（2）《室分场景勘察图⽚》表中，必须按要求提供全部照⽚。
其中平层照⽚，对于各楼层功能单⼀的楼宇可选择典型平层拍照，对于各楼层功能不单⼀的楼宇应逐层拍照。
（3）《室分设计会审记录单》中，必须填写完整是否通过，审核中存在的问题也必须描述清楚。
1、审核⼯程建设与规划⽅案匹配的精确性室分实际建成建筑与规划⽅案相符，即认为按照规划⽅案建成。
2、审核图纸及模测报告审核⽅法：（1）图纸应当完整⽆误，图纸中应包含馈线安装系统图、系统原理图等。
（2）图纸中应有图例说明，⼯程图例需对图纸中所出现的所有设备标识进⾏说明.（3）在图纸中应标明LTE馈⼊合路器安装位置、现⽹设备和天馈系统信息。
（4）每个站点均应提供真实的模测报告，不提供则直接予以退回。
同时，实际测试的边缘场强指标必须符合要求（RSRP>-100dBm）。
3、审核设计⽅案合理性审核⽅法：（1）审核设计⽅案是否为完整的整体⽅案，即必须包含前期所有⼯程和本期⼯程的原理图、安装图、覆盖范围。
（2）审核天线覆盖半径是否合理。
在半开放环境，如写字楼⼤堂、⼤型会展中⼼等，覆盖半径取10～16⽶；在较封闭环境，如写字楼标准层等，覆盖半径取6～10⽶。
（3）审核天线⼝输出功率设定是否合理。
TD-L系统天线⼝输出功率应满⾜15dBm的要求。
对于天线安装⾼度较⾼的场景（如体育场馆、会展中⼼、机场航站楼等）或对覆盖有特殊要求的场景（如⼲扰严重的建筑物⾼层等），天线⼝功率还可酌情提⾼，但应满⾜国家对于电磁辐射防护的规定。
（4）审核按天线⼝输出功率设计估算出的边缘场强是否满⾜要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
室内分布方案审核要点V1.01目录一. 总述 (4)二. 室分系统设计流程 (4)三. 建设指导原则 (5)1. 总体原则 (5)2. 技术指标要求 (6)四. 方案设计 (6)1. 信源 (6)1.1. 信源选取原则 (6)1.2. 信源布放原则 (7)1.3. 功率配置原则 (7)1.4. RRU配置原则 (8)1.5. 容量配置原则 (8)1.6. 光缆使用原则 (8)2. 分布系统 (9)2.1. 分布系统建设基本要求 (9)2.2. 天线使用原则 (9)2.3. 馈线使用原则 (10)2.4. 无源器件 (10)2.5. 切换区域规划原则 (12)2.6. 改造项目注意事项 (12)五. 方案呈现 (13)1. 方案组成 (13)2. 图例要求 (13)3. 图纸内容要求 (13)3.1. 系统连接图要求 (13)3.2. 系统原理图要求 (13)3.3. 平面安装图要求 (13)3.4. GPS安装图要求 (14)4. 材料清单 (14)六. 方案审核 (14)1. 预审 (15)2. 勘察 (16)2.1. 查勘覆盖范围 (16)2.2. 查勘天线点位 (16)2.3. 查勘主干路由 (16)2.4. 查勘传输方式 (17)2.5. 查勘器件及馈线 (17)2.6. 查勘信源位置 (17)2.7. 查勘GPS天线安装位置 (17)2.8. 记录站点经纬度 (17)2.9. 查勘平层结构 (17)2.10. 其他 (18)23. 详审 (18)3.1. 审核平面安装图 (18)3.2. 审核GPS安装图 (18)3.3. 审核系统图 (18)4. 绘图填表 (19)4.1. 绘制信源机房图纸 (19)4.2. 填写信源信息表 (20)5. 审核料单 (20)5.1. BBU信源设备清单 (20)5.2. TD无源设备清单 (20)七. 测试 (21)1.1. TD-SCDMA模拟测试要求 (21)1.2 .2G路测 (22)1.2.1测试范围 (22)1.2.2测试方法 (22)1.2.3测试报告 (23)3一.总述随着城市里移动用户的飞速增加以及高层建筑越来越多，话务密度和覆盖要求也不断上升，然而仅仅依靠室外宏基站的作用却越来越跟不上这些提升的要求，无论是覆盖方面、容量方面、质量方面，难以形成理想的效果。
在覆盖上，存在盲区；在容量上，存在拥塞；在质量上，会因乒乓切换效应而掉话。
室内覆盖系统的建设，可以全面地改善建筑物内的通话质量，提高移动电话接通率，开辟出高质量的室内移动通信区域。
3G网络全面铺开，数据业务是各运营商竞争的关键所在。
存在的高端客户使用高端业务的场景基本上发生在一些特殊的场景之内，然而这些场景如写字楼、高级酒店、高校区，都是宏基站的短板，这些特殊的场景覆盖，需要复杂、周密的室内分布系统设计。
不同室分厂家设计人员的能力参差不齐，设计的方案必须经过严格的审核，既要从质量上控制，使分布系统能发挥应有的作用，满足运营商的需要；又要从成本上控制，使分布系统的投资恰当，降低运营商的成本。
总之，审核方案的最终目的，就是使厂家的方案合理。
二.室分系统设计流程对于每一个室分站点方案的形成，都需要经过如下的流程，图1所示。
4图1 室分系统方案流程图三.建设指导原则1. 总体原则所有的室分方案，都是在中国移动通信集团建设指导原则下完成的，现对该指导原则逐条概括如下：5●在有数据业务需求的室内分布系统100％的建设TD-SCDMA系统●考虑GSM900、DCS1800、TD-SCDMA和WLAN共用●控制好室内信号，避免对室外构成强干扰●应按照“多天线、小功率”的原则进行建设●应保证扩容的便利性●TD室内分布系统建设应充分考虑A、B频段使用。
在频率资源足够的情况下室内外尽量采用异频组网方式，在频率资源紧张的情况下也应保证与室外有切换关系的室内小区的主载频与室外主载频保持异频。
●应考虑多系统间的干扰这些原则是厂家设计的基础，也是我们审核方案的基础。
2. 技术指标要求TD-SCDMA室内分布系统按照以下技术指标要求进行建设：●室内分布无线覆盖边缘信号要求：1.普通建筑物：PCCPCH RSCP>=-80dBm C/I>=0dB。
2.地下室、电梯等封闭场景：PCCPCH RSCP>=-85dBm C/I>=-3dB。
●室内信号的外泄要求：在室外10米处应满足PCCPCH RSCP≤－95dBm或室内分布外泄的PCCPCH RSCP 比室外宏站最强PCCPCH RSCP低10dB。
●块差错率目标值（BLER Target）：话音1%，CS64k0.1～1%，PS数据5～10%。
四.方案设计室分厂家设计方案时，应遵循集团的建设指导原则和设计指导书。
1. 信源1.1.信源选取原则室内分布系统信号源需要综合考虑物业点的覆盖和容量要求，按照不同类型物业点的要求选择对应的信源。
TD-SCDMA室内分布系统信号源主要采用BBU＋RRU设备。
需根据厂家确定BBU6光口数量。
有A频段需求的站点，主设备光口数均只能使用一半的数量。
2G项目中，对于不同的室内覆盖场景，不同信源应用特点及适应场景如下表。
考虑本工程室内分布系统基本都是重要建筑物，建议优选微蜂窝做信源，光纤直放站则可作为小型场景的信源。
干线放大器是有源器件，引入会导致上行覆盖性能恶化，同时也会减少TD的通道数量从而影响空分复用使用的效果，在TD-SCDMA室内分布系统建设中原则上不采用干放。
武汉工程中，距离较远的楼与楼之间，可采用光纤直放站拉远，可与TD共光纤；对于距离相对较近的，末端功率值不够的情况，可适当增加干放。
微蜂窝输出端就近覆盖，不允许微蜂窝输出口直接接大数值耦合器然后接干放进行覆盖微蜂窝所在附近区域。
表1：室内覆盖信源特点及应用场景分析1.2.信源布放原则微蜂窝必须安装在物业点内；BBU原则安装在物业点内，如果确实光缆无法到达物业点内的或现在确实无法安装GPS天线的，可考虑安装在较近的宏站机房内。
安装在物业点内的信源，应该安装在通信机房，电梯机房，空间合理的弱电竖井等位置，如果没有以上安装条件的，可以考虑安装在地下室，地下车库等相对于比较安全的位置。
主设备不能安装在水管井内，在强电井面积较大条件允许的情况下可以安装在内。
1.3.功率配置原则GSM系统：考虑以后的扩容，功率预算预留3dB的余量，目前所用微蜂窝均为O4，即微蜂窝的输出功率为31dBm；光远端机和干放的输出功率为31dBm。
7TD-SCDMA室内分布信源采用PCCPCH信道功率进行功率预算，PCCPCH信道按照33 dBm（12W、6载波）进行功率预算。
TD-SCDMA室内分布采用RRU作为信源，用PCCPCH信道功率进行功率预算，对12W6载波设备总输出功率按照40.8dBm取定，考虑上下行各业务平衡PCCPCH信道功率建议按照33dBm取定进行链路预算，考虑到以后为A频段、WLAN频段等扩容预留3dB，即方案设计中按30dBm进行链路预算。
1.4.RRU配置原则●RRU使用原则：单通道RRU具有功率大、安装灵活、便于A频段引入的优点，在室内分布系统建设中建议优选单通道RRU。
对于部分通道数需求较多且多通道RRU功率能够满足覆盖要求的分布系统，也可选用多通道RRU。
●RRU分区规划原则：对于使用多个RRU覆盖的物业点需进行RRU的覆盖分区规划，规划时应使得各个RRU分区间的隔离度尽可能高（建议隔离度应大于12dB），以利于提高空分复用性能及后期扩容，降低改造工作量。
针对单层面积较大的项目，在对各层进行覆盖时，尽可能用同一个RRU进行覆盖，避免出现多个RRU覆盖的情况。
确实避免不了，需要走多个竖井用多个RRU覆盖时，尽可能将所用RRU规划到一个小区内（主设备2个光口为一个小区）。
●RRU级联原则：考虑网络安全性和性能指标，通常情况下室内分布系统RRU级联级数建议为3级以内，最多不超过5级。
●多频段RRU引入原则：TD室内分布系统建设应考虑后续引入A频段的便利性，在分布系统设计时应考虑并预留A频段RRU及合路器安装位置。
在分布系统建设时可直接选用多芯光缆，以减少引入A/C频段RRU的施工量。
1.5.容量配置原则●在TD建设初期，室内分布单小区载频配置以O3为主，数据业务需求较高的站点可引入A频段，载频配置达到O3(B)+O3(A)。
●对于机场、大型会展中心、大型体育场馆、大型写字楼及生活小区可结合话务预测及分布情况，采用多个小区建设。
1.6.光缆使用原则除RRU与BBU装在同一地方，用野战光缆连接外，其他任何连接用到光缆时，全部用主干光缆。
对于始末位置相同的，可共用一根光纤，分别配置各自的尾纤。
同一位置的熔纤盒，8可共用，最多熔8芯，4根尾纤。
2. 分布系统2.1.分布系统建设基本要求●根据建筑物的具体情况，选择采用新建或改造的方式建设TD-SCDMA分布系统。
●对于新建的TD-SCDMA室内分布系统，应以TD-SCDMA为主导进行规划建设，同时解决GSM覆盖。
●对于改造的分布系统，采用TD-SCDMA信源和GSM信源信号合路方式共用分布系统，TD-SCDMA系统主要采用新建主干路由方式，该方式对GSM影响较小，且调整灵活，可以方便采用TD-SCDMA系统的多通道覆盖方式。
●对于小区分布中使用室外点位覆盖室内的站点，如果小区内全部使用室外点位时暂时不考虑TD建设；如果小区内部分使用室内点位且为全覆盖的，室内点位的区域可以考虑TD建设；如果室内点位只覆盖电梯和地下室的，不考虑TD建设。
●楼内有多个竖井的原则上利用多个竖井进行组网设计●目前只做2G的工程，在方案设计时，天线点位距离应按照TD要求进行设计。
2.2.天线使用原则天线口功率根据不同场景而不同，一般建议PCCPCH信道（双码道）不超过10dBm，GSM/DSC系统天线口输入功率为6～15dBm。
对于体育场馆、空旷展览中心、会场等特殊场景，天线口功率还可适当酌情提高，但应满足国家对于电磁辐射防护的规定。
对于有玻璃幕墙或者有单侧走廊的建筑物，为防止信号过度泄漏，可降低天线功率或者采用定向吸顶天线。
由于TD室分建设采取“多天线、小功率”的原则，如原有GSM方案中天线点安装位置已满足以上要求，则在系统设计中不用改变天线位置，直接馈入TD系统信号；如天线点安装位置不能满足以上要求，可针对路测信号不好的地方和TD-SCDMA的模测效果确定补装或移动原有天线点的位置。
●可视环境（楼宇内部），天线选型主要使用全向吸顶天线，覆盖半径取5～109米，TD系统天线口PCCPCH信道输入功率为5～7dBm，GSM/DSC系统天线口输入功率为6～10dBm；●可视环境（楼宇边缘），如窗口附近、楼宇入口等，为避免对室外构成强干扰，天线选型主要使用定向吸顶天线，安装在门口处向内覆盖；也可用全向吸顶天线，但安装在距门口较远的位置，覆盖半径取4～8米，TD系统天线口PCCPCH信道输入功率为3～5dBm，GSM/DSC系统天线口输入功率为6～8dBm；●狭长区域或吊顶过高区域可使用定向板状或定向吸顶天线，覆盖距离取15～30米，TD系统天线口PCCPCH信道输入功率为4～7dBm，GSM/DSC系统天线口输入功率为6～10dBm；●空旷区域如地下室等区域，可使用定向天线或全向天线，天线的入口功率控制在6-10dBm之间，定向天线的覆盖半径在35m左右，全向吸顶天线的覆盖半径在15m左右；●电梯井道内：天线选型主要使用对数周期天线，覆盖距离取10～20米，即每四到五层安装一副对数周期天线，TD系统天线口PCCPCH信道输入功率为7～10dBm，GSM/DSC系统天线口输入功率为10～15dBm。
