超高支模施工方案(支模高度10米)

超高支模施工方案(支模高度10米)

超高支模专项施工方案工程名称:商业办公楼工程(自编荔园悦星)建设单位:广州市荔沙房地产开发有限公司监理单位:广东建发工程管理有限公司设计单位:广州智海建筑设计有限公司施工单位:广东电白建设集团有限公司工程地址:番禺区南村镇万博商业区地块二编制单位:广东电白建设集团有限公司商业办公楼工程(自编荔园悦星)项目部编制人:编制日期:2014年03月15日审批单位:广东电白建设集团有限公司技术负责人:审批日期:2014年月日监理单位:广东建发工程管理有限公司监理项目负责人:审批日期:年月日第一章、编制依据:1、《广东省建设工程高支撑模板系统施工安全管理办法》;2、《建筑施工扣件式钢管支架安全技术规程》(JGJ130-2011);3、《建筑施工安全检查标准》(JGJ59-99);4、《建筑施工高处作业安全技术规范》(JGJ80-91);5、《建筑工程施工安全技术操作规程》;6、《建筑施工计算手册》;7、《建筑结构荷载规范》GB50009-2006年版中国建筑工业出版社;8、《混凝土结构设计规范》GB50010-2011中国建筑工业出版社;9、《建筑施工计算手册》江正荣著中国建筑工业出版社;10、《建筑施工手册》第四版中国建筑工业出版社;11、《钢结构设计规范》GB 50017-2003中国建筑工业出版社;12、本方案采用《一洲安全辅助设计系统》计算。

13、业主提供的图纸;国家、广东省、广州市、番禺区现行的有关土建、市政、安装的施工规范、规定;第二章、工程概况:工程名称:商业办公楼工程1幢(自编荔园悦星)建设地点:广州市番禺区南村镇万博商业区地块二建设单位:广州市荔沙房地产开发有限公司设计单位:广州智海建筑设计有限公司监理单位:广东建发工程管理有限公司施工单位:广东电白建设集团有限公司商业办公楼工程1幢(自编荔园悦星)位于广州市番禺区南村镇万博商业区地块二,由广州市荔沙房地产开发有限公司投资兴建,广州智海建筑设计有限公司设计,广东建发工程管理有限公司监理,由广东电白建设集团有限公司承建施工。

高支模施工方案的编制PKPM介绍(1).ppt

高支模施工方案的编制PKPM介绍(1).ppt

字确认。
(二)、建设部文件《关于印发<建筑工程预防高处坠落事故若干规定> 和<建筑工程预防坍塌事故若干规定>的通知)(建质[2003]82号)
第3条,模板支撑系统失稳坍塌,属本规定范围。
第4条,施工单位在编制施工组织设计时,应制定预防坍塌事故的安
全技术措施。
第5条,施工方案由单位分管负责人审批签名,项目分管负责人组织
施工企业应根据论证审查报告进行完善,施工企业技术负责人、总监理
工程师签字后,方可实施。
(四)、广东省建设厅文件《广东省建设工程高支撑模板系统施工安全 管理办法》 (穗建筑[1998]27号)
1、高支撑模板系统是指高度大于或等于4.5m的模板及其支撑系统。
2、技术方案应包括模板及其支撑系统的设计、搭设与拆除、混凝土
(1)高支模工程项目,必须编制高支模专项施工方案,由企业技术负
责人审查,签字,并报项目总监审批后方可实施。

(2)在完成高支模安装工序后,进行混凝土浇筑之前,必须由施工企
业组织项目的有关建设各方,并通知工程受监的工程安监机构监督员,对
该高支模体系进行专项验收并签字;如有在验收过程中对高支模体系的承
载能力提出疑虑,可考虑在进行必要的静载试验后浇筑混凝土。
(5.6.2-2)
模板支架立杆的计算长度应按(5.6.2)式计算:lo=h+2a 式中 h——支架立杆的步距;
a——模板支架产杆伸出顶层横向水平杆中心线至模板支撑点的长度。
由风荷载设计值产生的立杆段弯矩Mw的计算公式: Mw=0.85×1.4Mwk=0.85×1.4wklah2/10
式中Mwk——风荷载标准值产生的弯矩; la ——立杆纵距; wk ——风荷载标准值,应按本规范()式计算;

超高架体支模施工方案

超高架体支模施工方案

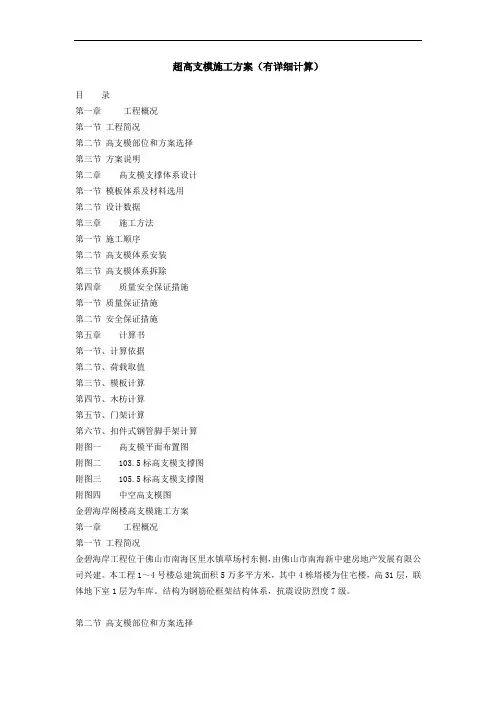

超高支模施工方案(有详细计算)目录第一章工程概况第一节工程简况第二节高支模部位和方案选择第三节方案说明第二章高支模支撑体系设计第一节模板体系及材料选用第二节设计数据第三章施工方法第一节施工顺序第二节高支模体系安装第三节高支模体系拆除第四章质量安全保证措施第一节质量保证措施第二节安全保证措施第五章计算书第一节、计算依据第二节、荷载取值第三节、模板计算第四节、木枋计算第五节、门架计算第六节、扣件式钢管脚手架计算附图一高支模平面布置图附图二103.5标高支模支撑图附图三105.5标高支模支撑图附图四中空高支模图金碧海岸阁楼高支模施工方案第一章工程概况第一节工程简况金碧海岸工程位于佛山市南海区里水镇草场村东侧,由佛山市南海新中建房地产发展有限公司兴建。

本工程1~4号楼总建筑面积5万多平方米,其中4栋塔楼为住宅楼,高31层,联体地下室1层为车库。

结构为钢筋砼框架结构体系,抗震设防烈度7级。

第二节高支模部位和方案选择一、高支模部位本工程楼顶阁楼模板支撑体系属高支模体系。

阁楼的梁板体系呈不规则的形状,其中外围的装饰线梁约为梯形状,下底宽约550mm,上底宽约1000mm,梁高700mm,其余梁为规则梁,型号尺寸有200×300、200×400、200×450、200×500、200×600、200×1000、350×1700等,梁最大跨度约为5~6m,板厚基本为100~120mm。

按截面尺寸最大和荷载最重的具有代表性的梁板进行计算。

梁板支撑高度按实际情况,分4.8m和6.8m两种梁板门式钢管脚手架支撑体系和中空11.1m 的屋面板扣件式钢管脚手架支撑体系进行计算。

二、方案选择1、高支模采用门式钢管脚手架、扣件式钢管脚手架支撑体系和木模板体系。

2、为防止高支模发生整体或局部失稳,必须严格按照《建筑施工门式钢管脚手架安全技术规范》和《扣件式钢管脚手架安全技术规范》安装脚手架。

六米高支模板方案课件资料

六米高支模板方案课件资料

3.11.1 高支模施工方法及具体措施3.11.1.1高支模梁板设计情况2#楼一层层高5.1m,最大梁尺寸为300mm×800mm,板厚100mm;3#楼一层层高6.27m,最大梁尺寸为300mm×800mm,板厚100mm;由于设备安装的需要, 3#楼从一层至四层都留有尺寸为13500m×24000m,大洞,屋顶板最大梁尺寸为550mm×1400mm;4#楼一层层高6.3m,最大梁尺寸为400mm×800mm,板厚100mm;5#楼地下室层高6.5m,地下室顶板厚度180mm, 最大梁尺寸为300mm×1400mm,5#楼一层层高5.17m,最大梁尺寸为300mm×800mm,板厚120mm;6#楼一层层高6.27m,最大梁尺寸为300mm×800mm,板厚100mm;7#楼一层层高6.27m,最大梁尺寸为300mm×800mm,板厚100mm;8#楼一层层高5.1m,最大梁尺寸为300mm×800mm,板厚120mm,通道高度8.33m,最大梁尺寸500×2100mm;9#楼一层层高 6.3m,最大梁尺寸为400mm×800mm,板厚120mm;10#楼一层层高6.3m,最大梁尺寸为400×800,板厚100;11#楼地下室层高 5.17m,地下室顶板厚度250mm, 最大梁尺寸为500mm×1000mm,一层层高5.1m,最大梁尺寸为350mm×800mm,板厚120mm;12#楼1层层高6.72m,最大梁尺寸为300mm×800mm,板厚100mm;13#楼一层层高6.72m,最大梁尺寸为300mm×800mm,板厚120mm;14#楼一层层高6.72m,最大梁尺寸为300mm ×800mm,板厚100mm。

3.11.1.2 高支模施工搭设方案本工程模板采用18厚聚酯面七层胶合板,小楞采用50×100木枋,大楞采用100×100松木木枋,支撑系统采用Φ48×3.5钢管扣件式脚手架。

浅谈高支模的施工方法及安全保证措施

浅谈高支模的施工方法及安全保证措施

目录一、前言 (1)二、工程概况 (1)三、施工工艺技术 (1)3.1屋面层室内高支模系统施工工艺技术 (1)3。

2室外悬挑高空模板支撑系统施工工艺技术 (3)3。

3模板拆除方法和注意事项 (6)四、施工安全保证措施 (7)4。

1 安全组织管理措施 (7)4.2技术措施 (8)五、结语 (12)六、附图 (12)附图1:屋面层室内区高支模平面、剖面图附图2:屋面层室外悬挑区高支模平面、剖面、大样图附图3:屋面层室外悬挑区高支模剖面、大样图附图4:屋面层高支模监测平面布置示意图浅谈高支模的施工方法及安全保证措施摘要:本文以武警柳州市支队机关指挥中心工程高支模的施工为例,介绍了高支模的施工方法及安全保证措施关键词:屋面层室内高支模系统、室外悬挑高空模板支撑系统一、前言高大模板支撑系统是指建设工程施工现场混凝土构件模板支撑高度超过8m,或搭设跨度超过18m,或施工总荷载大于15kN/㎡,或集中线荷载大于20kN/m 的模板支撑系统。

我公司承建的武警柳州市支队机关指挥中心工程中,屋面层结构属于高支模,室内采用高支模系统的钢管支撑体系,外悬挑结构采用悬挑钢梁斜拉支撑、钢管支撑体系。

本文结合该工程的施工实践,谈一谈高大模板的施工方法及质量控制要点。

二、工程概况从第11层(标高为37.5)至屋面(标高为47。

5Om),层高为10m。

屋面层的梁规格主要350×1200、跨度最大为13.7m(轴线距离);梁300×800,跨度最大13.7m;梁350×800、跨度最大为8m;梁200×600、跨度8m,屋面楼板厚度主要130mm、120mm.屋檐造型外挑结构为钢筋砼梁板结构(反梁),南、北(长边)边外挑出主梁边宽度为2。

4m,悬挑梁为350×1200,封口梁等效截面为460×800,板厚度为120mm;东、西边外挑出山墙边宽度为1.6m,悬挑梁段截面为400×(750~600),封口梁截面为200×600,板厚度为120mm。

高大模架方案20m层高已通过专家论证

高大模架方案20m层高已通过专家论证

北京京运通科技亦庄3#厂房工程高大模板施工方案编制:审批:中城建第五工程局亦庄3#厂房项目部2012年3月目录1.编制说明及编制依据²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²12.工程概况²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²23.支撑系统设计²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²34.施工部署²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²85. 高支模施工²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²106. 施工安全管理²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²137.质量保证措施²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²158.监测措施²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²209.应急预案²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²2210. 防止高空坠落及坠物安全施工措施²²²²²²²²²²²²²²²²²²²²26 11.验算书²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²3312.附图²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²78(1)高支架模板区域平面图(2)机加工车间19.54m顶板、梁支撑平面布置图(3)机加工车间顶板、梁支撑立面图(4)机加工车间顶板、梁支撑剖面图(5)梁支撑加固节点详图(6)满堂红架体抱柱连接节点详图(7)沉降观测现场平面布置图1.编制说明及编制依据●工程项目施工图:包括与高支模相关的楼层梁板结构图、建筑剖面图等;●《建筑结构荷载规范》(GB5009-2010);●《混凝土结构工程施工及验收规范》(GB50204-11);●《钢管脚手架扣件》(GB15831);●《建筑工程施工质量验收统一标准》(GB50300-2001);●《建筑施工模板安全技术规范》JGJ162-2008;●《建筑施工高处作业安全技术规程》JGJ80-91;●《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011●《建筑施工门式钢管脚手架安全技术规范》JGJ128-2000●《钢管脚手架、模板支架安全选用技术规程》DB11/T583-2008●《北京市建筑工程施工安全操作规程》DBJ01-62-2002●参考资料:如《建筑施工计算手册》江正荣著中国建筑工业出版社;《建筑施工手册》第四版中国建筑工业出版社、中国建筑工业出版社;《建筑施工安全检查标准》JGJ59-11中国建筑工业出版社。

高支模施工方案技术交底

梁600*1000400*950400*900 ①.梁侧模:面板采用15mm厚木胶合板,次龙骨采用50×100mm方木水平布置,上下布置5道,间距≤250,主龙骨采用2Ф48.3×3.6mm双钢管竖向布置,间距为0.45m;②.梁底模:面板采用15mm厚木胶合板,下设置4道50*100mm次龙骨木楞;托梁龙骨采用100×100mm方木,间距=0.45m(立杆间距的1/2)穿梁螺栓直径均为14mm,跨度方向间距为0.45m,沿梁高方向布置2道,间距0.40m,即距梁底距离依次是0.3m,0.70m。

套管采用Ф20 PVC管,长度小于梁宽2mm。

(详图4.1.5-3、图4.1.5-4)支撑体系采用Φ48.3×3.6mm扣件式钢管架支撑体系。

梁两侧立杆间距为1500,梁底设置已2根(400宽梁横距200,600宽梁的横距为300)立杆(梁高700及以下设置1根立杆)支撑,纵距450mm(取板底立杆间距的1/2),步距为1000mm,顶部水平拉杆距离模板主龙骨底部最大不超过500mm。

立杆顶部加设可调顶托(外露长度不超过200㎜)。

扫地杆距地200mm;板底水平杆在梁底拉通布置。

同板底设置连续式竖向和水平剪刀撑。

以框架柱作为拉结点设置连墙件,沿柱高间距3M。

技术交底记录编号表C2-1工程名称交底日期施工单位分项工程名称模板工程交底提要高支模施工方案技术交底交底内容:4.2 剪刀撑设置: 高支模架体四周设置连续式竖向剪刀撑;中间在纵、横向每跨均由底到顶设置竖向连续式剪刀撑;竖向剪刀撑中间每隔7-9M设置4-6M宽的水平剪刀撑和“之”字形剪刀撑。

13.05M高度及以下支撑架体共设三道水平剪刀撑,第一道紧贴扫地杆上,第二道在架高中间6M位置,第三道在顶板梁下0.4M位置;29.49M支撑高度架体设6道:第一道紧贴扫地杆上部,向上按不超过@6M至第四道,第五道与第四道间距为5M,第六道与第五道间距为4.7M。

高支模施工方案

高支模施工方案目录一、工程概况 (1)1.1工程概况 (1)1.2高支模工程概况 (1)1.3高支模特点及具体分布示意 (4)1.4地质概况 (13)1.5周边管线概况 (15)1.6施工平面布置 (15)1.7施工要求 (15)1.8技术保证条件 (15)二、编制依据 (16)三、施工计划 (18)3.1 施工进度计划 (18)3.2施工计划 (19)四、施工工艺技术 (23)4.1 技术参数 (23)4.2 工艺流程 (27)4.3 架体搭设要求 (36)4.4 模板支设施工要求 (38)五、施工安全保证措施 (39)5.1 项目安全保证体系 (39)5.2 技术措施 (45)5.3 监测监控措施 (45)六、施工管理及作业人员配备及分工 (48)6.1施工管理人员 (48)6.2专职安全生产管理人员 (48)七、验收要求 (49)7.1验收标准 (49)7.2验收程序 (49)7.3材料验收 (49)7.4架体验收 (50)7.5混凝土浇筑前验收 (51)7.6设备验收 (52)7.7 模板安装验收要求 (52)八、应急处置措施 (52)8.1组织机构 (52)8.2职责 (53)8.3现场项目部应急救援小组应备的资源 (53)8.4危险源识别分析 (54)8.5本工程可能出现的事故及救援措施 (54)九、附图及计算书 (63)9.1支撑架立杆平面布置图 (63)9.2检测点布置点位 (69)9.3连墙件大样、布置图 (70)9.4计算书 (71)高支模施工方案一、工程概况1.1工程概况本工程总建筑面积为70631.00㎡,其中地上建筑面积为49874.71㎡,地下建筑面积为20756.29㎡;1#、2#楼均为高层公共建筑,层数为17F/-1F、20F/-1F,建筑高度为82.55m/ 96.95m,使用性质为办公及商业;3~5#楼为低层商业,层数为2F/-1F、-2F,建筑高度为10.25m,使用性质为普通商铺;地下车库1层(局部2层),层高为3.8m,结构形式为框筒结构;设计使用年限为50年。

高支模施工方案(钢管架)

目录第一节编制说明 (1)一、编制依据 (1)二、基本概况 (2)第二节支模方案 (2)一、材料选用 (2)二、梁板施工工艺流程 (2)三、模板及支撑体系施工 (3)四、模板及支撑体系计算 (3)1、有关数据 (3)2、荷载计算 (4)3、梁底模板计算 (5)4、梁底纵方木计算 (6)5、梁底横方木计算 (7)6、梁底钢管计算 (8)7、梁底钢管支柱计算 (9)8、板底模板计算 (10)9、板底方木计算 (11)10、板底钢管计算 (12)11、板底钢管支柱计算 (13)第三节高支模的质量安全保证体系 (14)一、模板的堆放 (14)二、模板的安装 (14)三、模板拆除 (16)四、高支模及支撑体系的验收 (16)五、防止高支模支撑系统失稳的措施 (17)六、高支模支撑架搭设和拆除的安全技术措施 (18)(一)安装安全技术措施 (18)(二)、拆除安全技术措施 (19)“盐田北山工业区(鹏湾工业区拆迁安置)工程第I标段工程”位于深圳市盐田区北山大道北侧北山工业区.本工程由3栋厂房组成。

建筑占地面积为5042。

89m2,总建筑面积为44076.4m2.第I标段包括1#、2#、3#三栋厂房,层数均为八层,用途为工业厂房,建筑面积分别为11709.26、16181。

26、16186.14平方米,建筑物高度均为35。

40米。

本工程厂房主楼,层高均为4。

2m,但二层梁板加固在承台、地梁土方没回填之前施工,其支撑高度为1。

2+4.5=5。

7m,属高支模体系。

楼板厚度为100㎜,最大框架梁尺寸为400×900,最大重量为0.896T/m,侧压力也较大.根据有关施工规定,为更好的组织引导本工程高支模体系的施工,确保优质、高速、安全、文明地完成本工程的施工任务。

根据工程的具体情况及施工的需要编制本高支模施工方案.第一节编制说明一、编制依据1、《广东省建设工程高支撑模板系统施工安全管理办法》。

2、《建筑施工安全检查标准》JGJ59-99。

大跨度梁高支撑模板技术方案(附图)


有梁板部分,此架可与其架相接。且沿架高每隔 3m,与下部支座柱 抱柱拉结。模板、钢筋施工工作面在梁一侧通长铺三排脚手板。
(4)对○F ○G轴间的 17m 混凝土梁模板支撑架子计划二梁合一架
搭设,搭设宽度 6.9m,长 16.2 m,一次使用高度 5.2 m+1.5 m。混凝土 梁模板支撑架子选用承插型盘扣式钢管架体系;纵向立杆间距 900 ㎜, 横向立杆间距每梁下两跨 600 ㎜(一根立杆在梁底)、外侧立杆间距 1200 ㎜;步距 1200 ㎜,首步架立杆下 300 ㎜设扫地杆。剪刀撑横向 设在架体外侧二步二跨成 45°角纵向满布在梁跨中全空部位 16.2 m 范围每层沿梁底设一组、横向在梁跨中全空部位 16.2 m 范围内每隔 两个立杆设一组。非空而连有梁板部分,此架可与其架相接。且沿架 高每隔 3m,与下部支座柱抱柱拉结。模板、钢筋施工工作面在梁一 侧通长铺三排脚手板。
(3)上述○L ○N轴 18.79 m 长单面空混凝土梁模板支撑架子计划
搭设宽度 3.6m,长 18.5 m,首层使用高度 5.4 m,二次使用高度 10.8 m, 最后一次使用高度 16.2 m+1.5 m。混凝土梁模板支撑架子选用承插 型盘扣式钢管架体系;纵向立杆间距 900 ㎜,横向立杆间距梁下两跨 600 ㎜(一根立杆在梁底)、外侧立杆间距 1200 ㎜;步距 1200 ㎜, 首步架立杆下 300 ㎜设扫地杆。剪刀撑横向设在架体外侧二步二跨成 45°角纵向满布在梁跨中全空部位 23.4 m 范围每层沿梁底设一组、 横向在梁跨中全空部位 23.4m 范围内每隔两个立杆设一组。非空而连
跨度较大混凝土梁的分布及相关设计参数:
(1)、○L ~○P 轴与1○5~1○6轴间凌空沿楼层空间,交叉设制二根
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一、编制依据 1、法律、法规、施工规范和标准 1、《中华人民共和国建筑法》(1998年3月1日起施行);

2、《建筑工程安全生产管理条例》(2004年2月1日起施行); 3、《中华人民共和国安全生产法》(2002年11月1日起施行) 4、、《建筑工程施工质量验收统一标准》(GB50300-2001); 6、《建筑地基基础工程施工质量验收规范》(GB50202-2002); 7、《混凝土结构工程施工质量验收规范》(50204-2002); 8、《建筑施工模板安全技术规范》(JGJ162-2008) 9、《建筑施工门式钢管脚手架安全技术规范》(JGJ128-2000) 10、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001); 11、《建筑施工安全检查标准》(JGJ59-99)。

二、工程概况 1、建筑概况 工程名称: 山语世家B-8#楼 建设单位: 江苏华商置业有限公司 设计单位: 江苏华海建筑设计有限公司 监理单位: 江苏建发建设项目咨询有限公司 施工单位: 正太集团有限公司 工程地点: 徐州市三环南路南侧、泉兴路东侧 本工程为主体十六层高层综合楼,一层为商业,二层为社区服务,三~十六层为办公,框架剪力墙结构,建筑高度84米,层高. 本工程设计耐久类别3类,设计使用年限为50年;抗震类别丙类,设防烈度7度。地下室耐火等级一级,地上耐火等级二级。 2、高支模结构概况 梁截面有200×450mm、300×600mm、300×450mm、250×550mm、200×350mm(等。

首层板厚板厚为120、100mm、90mm。梁板混凝土强度等级为C30。楼层标高为。 3、支承层设计和施工情况 首层楼面混凝土施工时,首层面楼板的模板支撑体系将楼面的施工荷载传至负一

层楼面再传递至地下室底板上,支承系统和底板受力满足设计要求。 楼面混凝土施工时,楼板的模板支撑体系将楼面的施工荷载传至下层梁板砼面。 外围脚手架及上人施工梯与支撑系统同步进行施工。

三、模板体系设计 1、模板支撑系统材质 梁、楼板模板面板均采用18mm厚多层夹板,上愣和底托采用100mm×100mm马尾

杉木方,长2000mm;支撑体系中的立杆、水平纵横拉杆、扫地杆、剪刀撑均选用48×钢管,采用14穿梁螺栓。 2、梁模板体系设计 梁底、梁侧模板均采用18mm厚夹板,梁底设18mm压脚板,侧板设压楞枋,间距为300mm;梁底板下设两层支承枋,均为100mm×100mm马尾杉木枋,上层枋间距150mm,下层枋间距450mm;在梁侧模板设4排穿梁螺栓14;支撑体系立柱间距是450mm(垂直梁方向)×500mm(平行梁方向) 3、楼板模板体系设计 1)模板面板采用18mm厚夹板;面板下设两层枋支承,上层枋间距350mm,下层枋

间距900mm,木枋采用100mm×100mm马尾杉;支撑体系立柱间距是900mm(垂直梁方向)×900mm(平行梁方向)。 4、水平拉杆设计 模板系统立杆在距地面200mm处设一道纵横水平扫地杆,立杆在扫地杆以上每隔1500mm加设一道纵横水平拉杆,立杆间距700mm;立杆在距楼板模板下层支承枋约200mm处设一道纵横水平拉杆。 5、剪刀撑设计 模板系统周边与中间10m支架立杆设置一道纵向剪刀撑,由底至顶连续设置;高

于4m的模板支架,其两端与中间每隔四排立杆从顶层开始向下每隔两步设置一道水平剪刀撑。 四、模板体系施工方法 1、施工准备工作 ⑴、编制专项施工方案,经项目部技术人员审查,符合要求后,由施工企业技术

负责人、总监理工程师审批签字后,方可实施。 ⑵、支架搭设前,工程技术、安全负责人向施工作业班组、作业人员作出详细说明,对其进行技术和安全作业的书面交底,并由双方签字确认。 ⑶、对钢管、杆件、构件、配件、加固件按规范要求进行检查、验收;严禁使用不合格的钢管及构配件。 2、放线测量 ⑴、模板放线时,应先清理好现场。

⑵、首先用经纬仪根据施工图测出每条轴线,然后用墨线弹出梁模板的内边线和中心线,以便于模板安装和校正。 ⑶、用水准仪把建筑物水平标高引到模板安装位置,定好水平控制标高。 ⑷、用墨线弹出钢管立杆的位置线,垫板、底座安放位置应准确。 3、模板制作 ⑴、模板按配模图在模板加工场统一加工制作或者配制。

⑵、模板制作好后,标记模板位置、型号尺寸和数量,经验收合格刷隔离剂(脱模剂)后,按规定要求分类堆放在施工平面布置图指定的场地内。 4、高支模支撑体系安装施工顺序 放线→垫脚板(或底托)→立杆→水平拉杆→接驳立杆→水平拉杆至顶托→剪刀斜撑→纵向底枋→横向面枋→梁底模板→梁钢筋安装→梁侧板安装→楼板底模板安装。 5、高支模支撑体系安装 ⑴、安装前,先在楼板上弹出钢管立杆的位置线。安装时,按照墨线准确放置垫

板、底座,垫板尺寸不应小于100×100×8毫米。 ⑵、支架必须设置纵横向扫地杆。纵向扫地杆采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。 ⑶、支架安装时每搭完一步架后,应立即检查并调整其水平度与垂直度,以及杆件的步距、纵距和横距。 ⑷、梁的支架立杆必须设置剪刀撑;楼板模板应在两端立柱及每隔10米支架立杆设置一道纵向剪刀撑,剪刀撑的两头应靠近钢支顶的顶部和底部,并应连接牢固。 ⑸、剪刀撑必须与钢管立杆、水平杆同步搭设。水平杆设于钢管立杆内侧,剪刀撑设于钢管立杆外侧,并用扣件与立杆连牢。 ⑹、连接钢管立杆的扣件规格应与所连钢管外径相匹配。连接扣件必须处于锁紧状态,扣件螺栓拧紧扭力矩为40~65N·m,并不得小于40N·m。各杆件端头伸出扣件边缘长度不小于100mm。 ⑺、严禁将外径48mm与51mm的钢管混合使用。 ⑻、立杆接长除顶层顶步外,其余各层各步接头必须采用对接扣件连接。 6、梁模板安装 ⑴、先在柱子上弹出轴线、梁位置和水平线,然后才钉柱头模板。 ⑵、按设计标高调整支顶的标高,然后安装梁底模板,并拉线找平。当梁跨度≥4m时,在梁底模板的跨中处要起拱,起拱高度为全跨长度的2‰~3‰。施工时,起拱高度须符合设计及规范要求。主次梁交接时,先主梁起拱,后次梁起拱。 ⑶、根据墨线安装梁侧模板、压脚板、斜撑等。梁侧模板制作高度应根据梁高及楼板模板碰旁或压旁确定。 7、楼面模板安装 ⑴、通线调节支顶的高度,将大龙骨拉平,架设小龙骨。 ⑵、铺模板时可从四周铺起,在中间收口。若为压旁时,角位模板应通线钉固。 ⑶、楼面模板铺完后,应复核模板面标高和板面平整度,预埋件和预留孔洞不得漏设并应位置准确。支模顶架必须稳定、牢固。模板梁面、板面应清扫干净。 8、模板体系拆除 ⑴、高支模支架拆除必须提供混凝土的强度报告,以同条件养护试件强度试验报告为依据。在梁板砼达到设计强度后,模板支撑体系经项目技术负责人检查验证确认不再需要,并监理单位审批同意后,方可拆除。 ⑵、拆除多层梁楼板支撑时,应确认上部施工荷载不需要传递的情况下方可拆除下部支撑。 ⑶、拆除前,由项目部技术负责人进行拆除安全技术交底。 ⑷、支架的拆除应从一端走向另一端、自上而下逐层地进行,严禁上下同时作业。 ⑸、拆除顺序:先松开顶托、然后按照先支的后拆,先拆次承重模板后拆主承重模板顺序拆除模板和支撑体系。同一层的构配件和加固件应按先上后下、先外后里的顺序进行。 ⑹、在拆除过程中,支架的自由悬臂高度不得超过两步,当必须超过两步时,应加设临时拉结。严禁站在悬臂结构上面巧拆底模,严禁在同一垂直平面上操作。 ⑺、通长水平杆和剪刀撑等,必须在支架拆卸到相关的立杆时方可拆除。 ⑻、拆卸连接部件时,应先将锁座上的锁板与卡钩上的锁片旋转至开启位置,不得硬拉,严禁敲击。 ⑼、模板拆除应按规定逐次进行,不得采用大面积撬落方法,严禁使用榔头等硬物击打、撬挖。各拆除的模板、支撑、连接件等构配件严禁抛掷至地面,应用槽滑下或用绳系下。不得留有悬空模板。 9、高支模工程的模板支架体系的检查与验收 ⑴、模板支架体系及其地基基础应在下列阶段进行检查与验收: A、基础完工后模板支架体系搭设前; B、作业层上施加荷载前; C、整体或分段达到设计高度后; D、设计要求预压的模板支架体系的预压过程中及预压加载完成后; E、遇六级大风或大暴雨后; F、停用超过一个月。 ⑵、模板支架体系使用中,应定期检查下列项目: A、承载杆件,加固杆件,连接件、斜撑、剪刀撑、孔洞通道的构造是否符合要求; B、场地地表是否积水,底座是否松动,立杆立柱是否悬空,外侧立杆立柱是否被车辆冲撞过; C、立杆立柱的沉降与垂直度的偏差是否符合要求; D、扣件、连接件是否松动; F、是否超载。 ⑶、模板支架体系验收时应具备下列文件: A、专项施工方案及技术交底文件,专项施工方案的专家评审或咨询意见; B、构配件的产品质量合格证、质量检验报告; C、高支模工程的施工记录及质量检查记录; D、模板支架体系搭设过程中出现的重要问题及处理记录; F、模板支架体系的验收申请报告。 ⑷、支架现场检查: 序号 检查内容 检查部位 检查结果 1 立杆(立柱)的纵距、横距的步距(步距为重点检测项目)是否符合要求; 2 立杆(立柱)的垂直度及水平度是否合格; 3 扫地杆、水平纵横拉杆的步距是否符合要求; 4 剪刀撑的设置是否符合要求; 5 基础是否平整坚实,支垫、底座是否符合规定;

6 纵横向剪力撑和横向斜撑的设置和支架系统整体稳定性是否符合要求;

7 构配件和加固件是否齐全,质量是否合格,连接和挂扣是否紧固可靠;

8 立杆与水平杆同一截面上相邻杆件的对接或搭接是否符合规范要求; 9 杆件的受力是否在同一轴线上。 ⑸、支架验收主要项目的允许偏差 A、底座的沉降量不大于5mm; B、支架搭设的垂直度与水平度允许偏差应符合下表的要求: 项 目 允许偏差(mm)

垂直度 每步架 h/1000及± 支架整体 H/600及±50

水平度 一跨距内水平架两端高差 ±1/600及+ 支架整体 ±L/600及±50 注:h—步距;H—支架高度;l—跨距;L—支架长度。 C、立杆间距的允许偏差步距:±20mm;横距:±50mm;纵距:±20mm;

相关文档
最新文档
