梁受剪承载力验算
X
层号梁号剪力 Vcs（KN）箍筋强度（N/mm2）砼强度等级“C**”ft（N/mm2）梁宽 b（mm）梁高 h（mm）单肢箍筋As（mm）（0.2*fc*b*h0）/0.85Vcs/X
2LL8#1252.0360551.9630010001231721.222250.727390086
2KL157#581.0360551.96300500116829.397250.700508713
2LL19#742.0360551.96300900621542.857250.480925893
2KL26#639.0360551.96300400186651.032250.981518197
4KL27#618.0360551.96300400178651.032250.94926173
5LL27#543.0360551.96400400130868.0430.625545048
5LL28#433.0360551.9620050091552.93150.783098811
5LL29#362.0360551.96200400100434.02150.834060064
5LL19#386.0360551.9625050068691.1643750.558477858
16LL291#444.0360501.8920050096552.93150.802992776
16LL25#329.0360501.8920040088434.02150.758026964默认：梁h0按双排纵筋考虑、箍筋间距100、箍筋肢数为2肢。梁 箍 筋
钢筋受剪承载力计算公式
钢筋受剪承载力计算公式
钢筋受剪承载力计算公式
引言
钢筋是现代建筑工程中不可或缺的主要构建材料。在建筑工程中，钢筋承担着重要的结构作用，包括承受纵向荷载、抗弯、受剪等。在这些作用中，受剪承载力的计算是非常重要的一部分。本文将重点介绍钢筋受剪承载力计算公式及其应用。
理论基础
钢筋受剪承载力的计算公式是建立在柯西定理和钢筋混凝土的力学行为规律之上的。柯西定理表明了，对于一个力的系统，它所受到的合力和合力矩等于零。而钢筋混凝土的力学行为规律是指，材料在受剪的作用下，只有在一定的角度下才具有最大的抗力。这些理论为钢筋受剪承载力的计算提供了基础。
计算公式
钢筋受剪承载力的计算公式是由国家建设标准和相关行业标准规定的。根据不同的结构形式和材料特性，这些标准制定了相应计算公式。
以常用的钢筋混凝土梁为例，其受剪承载力计算公式为：
Vc = 0.7 × fcv × bwd
其中，Vc表示钢筋混凝土梁在受剪作用下的承载力；fcv为混凝土的抗压强度设计值；b、w、d分别为梁的宽度、有效高度及截面高度。
应用举例
为了更好地理解钢筋受剪承载力计算公式的应用，下面举一个简单的例子。
假设有一根宽度为200mm，有效高度为600mm的钢筋混凝土梁，受到的纵向荷载为200kN，混凝土的抗压强度设计值为30MPa。
根据公式，可以计算出钢筋混凝土梁在受剪作用下的承载力为：
Vc = 0.7 × 30 × 200 × 600 = 2520000N
也就是说，该梁在受到200kN的纵向荷载和2520000N的剪力作用下仍然能够保持结构的稳定。
总结
钢筋受剪承载力的计算公式是钢筋混凝土结构设计过程中不可或缺的一部分。通过合理地应用这些计算公式，可以更加精确地预测结构的受力状态，保证结构的安全性。在实际的工程中，设计师需要根据具体的结构特征和应力情况选择合适的计算公式，以确保设计的准确性和优良性。
混凝土梁抗剪承载力标准
混凝土梁抗剪承载力标准
一、前言
混凝土梁的抗剪承载力是评价混凝土结构安全性的一个重要指标。因此，制定混凝土梁抗剪承载力标准对于保障建筑物的安全性和质量具有重要意义。本文将从混凝土梁的基本概念、抗剪承载力计算方法、设计参数和验算方法等方面进行详细阐述，旨在为相关从业人员提供参考。
二、混凝土梁的基本概念
混凝土梁是由混凝土和钢筋等材料组成的一种结构构件，通常用于承受水平荷载和垂直荷载。混凝土梁的截面通常为矩形、T形或I形，其截面尺寸和钢筋配筋等参数需要根据设计要求进行确定。
三、抗剪承载力计算方法
混凝土梁的抗剪承载力计算方法可以采用极限平衡法和变形平衡法两种方法。其中，极限平衡法是指在混凝土梁达到极限状态时，其抗剪承载力等于抗剪承载力极限值；变形平衡法是指在混凝土梁未达到极限状态时，其抗剪承载力等于抗剪承载力设计值。在实际设计中，一般采用变形平衡法进行计算。
混凝土梁抗剪承载力的计算公式为：
$V_R =V_c+V_s$
其中，$V_c$为混凝土的抗剪承载力，$V_s$为钢筋的抗剪承载力。
混凝土的抗剪承载力计算公式为：
$V_c = 0.087b_wd\times\sqrt{f_c}$
其中，$b_w$为梁的宽度，$d$为梁的有效高度，$f_c$为混凝土的抗压强度。
钢筋的抗剪承载力计算公式为：
$V_s = 0.6f_yA_w$
其中，$f_y$为钢筋的屈服强度，$A_w$为钢筋的截面面积。
四、设计参数
在混凝土梁抗剪承载力的设计中，设计参数是影响计算结果的重要因素。设计参数包括混凝土的强度等级、钢筋的直径、配筋率等。
1.混凝土的强度等级
混凝土的强度等级是指混凝土的抗压强度，通常采用C20、C25、C30等标准强度等级。不同强度等级的混凝土在抗剪承载力计算中具有不同的影响。
2.钢筋的直径
钢筋的直径对混凝土梁的抗剪承载力计算有重要影响。一般情况下，钢筋直径越大，梁的抗剪承载力越大。

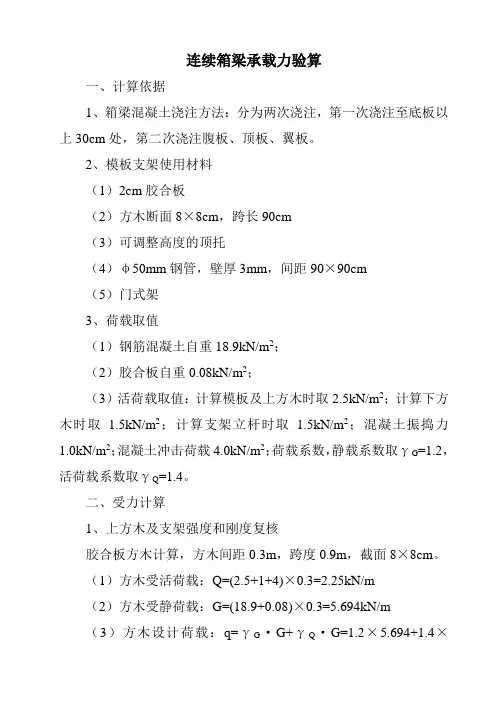

连续箱梁承载力验算
连续箱梁承载力验算
一、计算依据
1、箱梁混凝土浇注方法：分为两次浇注，第一次浇注至底板以上30cm处，第二次浇注腹板、顶板、翼板。
2、模板支架使用材料
（1）2cm胶合板
（2）方木断面8×8cm，跨长90cm
（3）可调整高度的顶托
（4）φ50mm钢管，壁厚3mm，间距90×90cm
（5）门式架
3、荷载取值
（1）钢筋混凝土自重18.9kN/m2；
（2）胶合板自重0.08kN/m2；
（3）活荷载取值：计算模板及上方木时取2.5kN/m2；计算下方木时取1.5kN/m2；计算支架立杆时取1.5kN/m2；混凝土振捣力1.0kN/m2；混凝土冲击荷载4.0kN/m2；荷载系数，静载系数取γG=1.2，活荷载系数取γQ=1.4。
二、受力计算
1、上方木及支架强度和刚度复核
胶合板方木计算，方木间距0.3m，跨度0.9m，截面8×8cm。
（1）方木受活荷载：Q=(2.5+1+4)×0.3=2.25kN/m
（2）方木受静荷载：G=(18.9+0.08)×0.3=5.694kN/m
（3）方木设计荷载：q=γG·G+γQ·G=1.2×5.694+1.4×2.25=10kN/m
（4）方木受线荷截后产生最大内力：
M=1/10ql2=(1/10)×0.9×0.9=0.81kN·m
（5）方木抗变截面模量及应力：
W=1-6bh2=(1/6)×8×8×8=85.3cm3
σ=M/W=810000N·m/85300mm3=9.5N/ mm2
σ<[σ]=12 N/ mm2，符合要求。
（6）方木挠度计算
I=bh3/12=0.9×0.93/12=3.41×10-6
F=(1/128)×(q·l4)/E·I=(1/128)×(10×0.94)/9×106×3.41×10-6=1.67cm

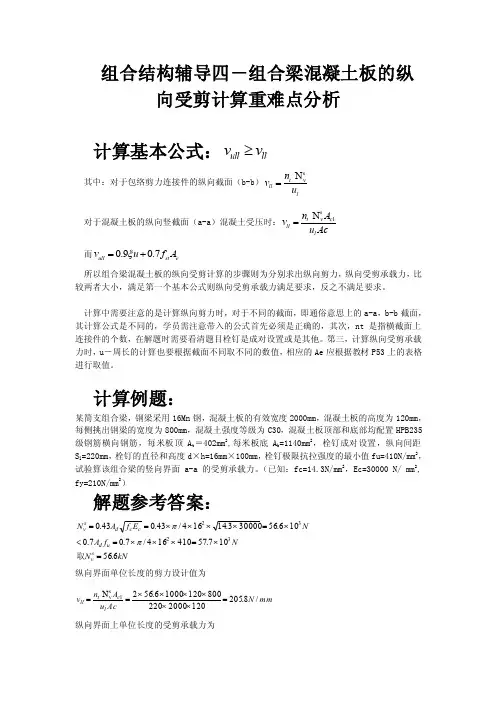

组合结构辅导四－组合梁混凝土板的纵向受剪剪力计算重难点分析
组合结构辅导四－组合梁混凝土板的纵
向受剪计算重难点分析
计算基本公式：
ullllvv
其中：对于包络剪力连接件的纵向截面（b-b）s
v N
t
ll
ln
v
u
对于混凝土板的纵向竖截面（a-a）混凝土受压时：s
v1 N
tc
ll
lnA
v
uAc
而0.90.7
ullstevufA
所以组合梁混凝土板的纵向受剪计算的步骤则为分别求出纵向剪力，纵向受剪承载力，比
较两者大小，满足第一个基本公式则纵向受剪承载力满足要求，反之不满足要求。
计算中需要注意的是计算纵向剪力时，对于不同的截面，即通俗意思上的a-a，b-b截面，
其计算公式是不同的，学员需注意带入的公式首先必须是正确的，其次，nt是指横截面上
连接件的个数，在解题时需要看清题目栓钉是成对设置或是其他。第三，计算纵向受剪承载
力时，u－周长的计算也要根据截面不同取不同的数值，相应的Ae应根据教材P53上的表格
进行取值。
计算例题：
某简支组合梁，钢梁采用16Mn钢，混凝土板的有效宽度2000mm，混凝土板的高度为120mm，
每侧挑出钢梁的宽度为800mm，混凝土强度等级为C30，混凝土板顶部和底部均配置HPB235
级钢筋横向钢筋，每米板顶At＝402mm2,每米板底Ab=1140mm2，栓钉成对设置，纵向间距
Sl=220mm，栓钉的直径和高度d×h=16mm×100mm，栓钉极限抗拉强度的最小值fu=410N/mm2，
试验算该组合梁的竖向界面a-a的受剪承载力。（已知：fc=14.3N/mm2，Ec=30000 N/ mm2,
fy=210N/mm2）
解题参考答案：
kNNNfANEfAN
s
vudccds
v
6.56107.57410164/7.07.0106.56300003.14164/43.043.0
3232
取
纵向界面单位长度的剪力设计值为
mmN
AcuAnv
lctll/8.205
120200022080012010006.562N 1sv
梁的受弯及受剪计算
一、已知数据或计算公式 单位结果
弯矩设计值M=KN.m510
强度等级
剪力设计值V=KN190C15
梁截面宽度b=mm250C20
梁截面高度h=mm700C25
梁混凝土强度等级/C65C30
混凝土强度轴心设计值ƒ
c=N/mm229.7C35
混凝土抗拉强度设计值ƒ
t=N/mm22.09C40
混凝土弹性模量Ec=N/mm236500C45
梁受力钢筋的钢材种类/HRB400C50
梁受力钢筋的强度设计值ƒ
y=N/mm2360C55
梁受力钢筋的弹性模量Es=N/mm2200000C60
梁箍筋的钢材种类/HPB235C65
梁箍筋的强度设计值ƒ
yv=N/mm2270C70
系数α
1 =/0.97C75
系数β
1 =/0.8C80
混凝土强度影响系数β
c=/0.897
受拉钢筋合力作用点至梁边缘的距离a
s=mm35
受压钢筋合力作用点至梁边缘的距离a'
s=mm35
梁的有效截面高度h
0=h-a
smm665
正截面混凝土的极限压应变
ε
cu=0.0033-(ƒck-50)×10-5/0.003385
二、正截面受弯配筋计算
由M≤α
1ƒcbx(h0-x/2)，可推导出
mm116.73
最小相对受压界限值/0.5223
是否满足x≤ξ
bh
0 ？/满足
是否满足x≥2a ？/满足
由A
sƒ
y=α
1ƒ
cbx可得到A
s=α
1ƒ
cbx/ƒ
ymm22335.28
设定纵向受力钢筋的直径d=mm25
设定纵向受力钢筋的根数n
2=根8
钢筋实配面积As=n
2πd2/4mm23926.99
梁的配筋率ρ=As/bh
0%2.36(适筋范围，不满200
12
cMxhh
fb
cuSyb
Ef
11ρ
min=max(0.2,45ƒ
t/ƒ
y)%0.26
梁的配筋率ρ≥ρ
min ?/满足
当不满足最小配筋率时，梁配筋As=ρ
min bh
0mm2已计算
三、斜截面承载力计算
（1）抗剪截面验算
梁的截面形状/矩形
T形截面、I形截面的翼缘高或矩形板厚h
f=mm120
截面的腹板高h
w=mm545
钢筋混凝土简支梁斜截面受剪性能实验
整理为word格式 钢筋混凝土简支梁斜截面受剪性能实验
2.1 实验目的
1.掌握制定结构构件试验方案的原则，简支梁斜截面受剪性能试验的加荷方案和测试方案设计方法。
2.通过钢筋混凝土梁斜截面受剪性能试验，了解受弯构件斜截面分别发生剪压、斜压、斜拉破坏时承载力大小,挠度变化及斜裂缝出现和发展过程、破坏特征。
3.掌握测定受弯构件斜承载力的方法,验证斜截面承载力计算方法。
4.通过对比试验了解剪跨比、配箍率对受弯构件斜截面受剪性能的影响。
5.了解常用结构实验仪器的使用方法。
6.初步掌握结构实验测量数据的整理和分析，实验分析报告的撰写。
2.2试件及测点
2.3 实验步骤
1.加载方法
⑴采用分级加载，在短期荷载值前每级按20％短期荷载值加载，达到短期荷载值后每级按10％短期荷载值加载，在接近开裂荷载及破坏荷载时按5％短期荷载值加载。
⑵试验准备就绪后，首先预加一级荷载，观察所有仪器是否工作正常。
⑶每次加载后持荷时间为不少于10分钟，使试件变形趋于稳定后，再仔细测读仪表读数，待校核无误，方可进行下一级加荷。加荷时间间隔控制为15分钟，直至加到破坏为止。
整理为word格式 在使用状态短期试验值下持续时间不应少于30分钟。
整理为word格式 ⑷试验结束后，卸下仪器设备，清理现场。
2.实验内容
1.采用对钢筋混凝土简支梁实施跨间两点对称集中荷载的加载方式，设计试验的加载制度及测试方案，并根据试验的设计要求选择试验测量仪器仪表。
2.量测并记录梁试件的几何参数。
3.分别进行剪跨比1≤λ≤3且配箍量适中、λ＜1和λ＞3且配箍量很小的钢筋混凝土梁的加载试验，记录梁的破坏过程。
4.实测试验梁混凝土开裂时的荷载TcrP，量测试验梁的最大斜裂缝宽度和临界斜裂缝的水平投影长度，记录试验梁破坏时斜裂缝分布情况。画出梁的裂缝分布图。
5.量测梁在各级荷载作用下的挠度Tf，作出TTfP~曲线，其中TP为试验梁作用荷载，并与理论计算的试验梁的挠度进行比较分析。
混凝土梁受剪承载力试验方法
混凝土梁受剪承载力试验方法
一、前言
混凝土梁受剪承载力试验是混凝土结构设计中非常重要的一个试验方法。这个试验可以用来评估混凝土梁的受剪承载力及其变形性能，对混凝土梁的设计和施工具有重要意义。在本文中，将详细介绍混凝土梁受剪承载力试验的方法。
二、试验设备
1. 万能试验机：试验机的主要作用是提供试验载荷。试验机应具有足够的载荷容量和稳定性，以确保试验的准确性。试验机的最大载荷应该大于试件的破坏载荷，并且应具有足够的准确度，以满足试验的要求。
2. 剪力加载装置：剪力加载装置是将剪力引入试件的装置。其主要部件为剪力加载器和加载板。剪力加载器应能够在试验过程中保持水平，而加载板应能够均匀地将剪力引入试件中。
3. 梁模具：梁模具用于制作混凝土试件。试件应符合规格要求，其截面尺寸应为150mm×150mm，长度应为300mm。
4. 计量工具：计量工具主要用于测量试件的变形和载荷。常用的计量工具有变形计和载荷计。变形计用于测量试件的变形，而载荷计用于测量试件的载荷。
5. 其他设备：还需要一些辅助设备，例如电子称、水泥、砂子、石子等。
三、试验步骤
1. 制备混凝土试件：按照规定的混凝土配合比制备混凝土试件，将混凝土倒入梁模具中，然后用震动器振动以排除气泡和空隙。待混凝土凝固后，取出试件并在试件上标记编号、日期和制备人员。
2. 安装试件：将试件放在试验机的工作台上，并将剪力加载器和加载板安装在试件上。此时，应将试件固定在工作台上，以确保试件不会在试验过程中移动。
3. 施加载荷：在试验机控制下，缓慢施加荷载，直至试件开始破坏。在试验过程中，应记录试件的载荷和变形数据。
4. 绘制载荷-变形曲线：试验完成后，应将试件的载荷-变形数据绘制成载荷-变形曲线。该曲线可以用于评估试件的受剪承载力和变形性能。
5. 试验结果分析：根据试验结果，可以计算出试件的受剪承载力和变形性能。这些数据可以用于混凝土梁的设计和施工中。
梁承载力计算公式
梁承载力计算公式
桥梁是连接两岸的重要交通工具，其承载能力的计算对于保障行车的安全和畅通至关重要。本文将就梁承载力的计算公式进行介绍。
梁承载力的计算公式可以分为弯曲和剪切两部分，具体为M=R*q*L^2/8和V=q*L/2。其中，M表示弯曲力，R为弯曲半径，q表示单位长度上的集中荷载，L为荷载作用长度，V表示剪切力。
在实际操作中，应先根据设计要求确定桥梁的受力状况，进而确定荷载大小和作用位置，从而可以计算出梁承载力。
此外，为了确保桥梁的运行安全，还需对计算所得的承载力进行验证和检测。在建造过程中，应注意材料的选择和施工质量，提高桥梁的可靠性和安全性。
总之，梁承载力的计算公式是桥梁设计和建造中不可缺少的重要工具，不能掉以轻心。设计者和建造者需严格按照公式进行操作，确保桥梁的承载能力满足设计和实际要求，以确保行车的安全和畅通。
钢筋混凝土梁、板、柱承载力的实用公式计算
钢筋混凝土梁、板、柱承载力的实用公式计算
下载温馨提示：钢筋混凝土梁、板、柱承载力的实用公式计算该文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!
Download tips: This document is carefully compiled by the editor. I hope that after you
download them, they can help you solve practical problems. The document 钢筋混凝土梁、板、柱承载力的实用公式计算 can be customized and modified after downloading,
please adjust and use it according to actual needs, thank you!In addition, our shop
provides you with various types of practical materials, such as educational essays, diary
appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work
summary, word parsing, copy excerpts, other materials and so on, want to know
different data formats and writing methods, please pay attention!
钢筋混凝土结构在工程设计中的承载能力计算是十分重要的，它关系到结构的安全性和稳定性。在计算钢筋混凝土梁、板、柱的承载力时，通常采用的是一些实用的公式和规范。本文将介绍钢筋混凝土梁、板、柱承载力计算的实用公式，并对其进行详细解析。
框架梁正截面抗弯承载力验算
框架梁正截面抗弯承载力验算
框架梁是钢筋混凝土框架的主要延性耗能构件，其破坏形态主要有弯曲破坏和剪切破坏。设计时要求做到“强剪弱弯”。梁的破坏形式有超筋梁破坏、适筋梁破坏和少筋梁破坏，其对应的延性不同，如图6-5所示。超筋梁的破坏以混凝土压碎、钢筋尚未屈服为特征，因此截面转动能力小，延性差。高层框架结构设计中，由于梁端弯矩包络值一般是地震作用产生的端部弯矩与竖向楼面荷载产生的端部弯矩的叠加，因此往往端部配筋量大，设计时要注意避免出现超筋现象。
图6-5 不同破坏形态下梁截面弯矩-曲率关系
少筋梁的纵筋一旦屈服，将随着裂缝的迅速扩大而被拉断，导致梁的断裂破坏；适筋梁的纵筋屈服后，塑性变形继续增大，同时，截面混凝土受压区高度减小，在梁端形成塑性铰，产生塑性转动，直到受压区混凝土压碎。适筋梁能充分发挥钢筋的受拉变形能力和混凝土的受压变形能力，属于延性破坏模式。
1. 框架梁正截面承载力设计
求出梁的控制截面的不利组合弯矩后，即可按一般钢筋混凝土受弯构件计算方法进行配筋计算。
2. 纵筋最大配筋率要求
图6-6为一组钢筋混凝土简支梁单筋矩形截面的弯矩-转角关系曲线。由图中可见，在高配筋率的情况下，弯矩达到峰值后，弯矩曲率关系曲线很快下降，配筋率越高，承载力越大，但下降段越陡，说明截面的延性越差；在低配筋率的情况下，弯矩曲率关系曲线能保持有相当长的水平段，然后才缓慢地下降，截面的延性好。
图6-6 不同配筋率下单筋矩形梁弯矩-曲率关系曲线
在适筋梁的范围内，受弯构件截面的延性随受拉钢筋配筋率的提高而降低，随钢筋屈服强度的提高而降低，随受压钢筋配筋率的提高而提高，随混凝土强度的提高而提高。试验表明，当x / h0 = 0.2~0.35时，梁的延性系数可达3~4。试验还表明，如果加大截面受压区宽度（如采用T形截面梁），也能使梁的延性得到改善。
《抗震规范》规定，截面相对受压区高度(可考虑受压钢筋影响)与有效高度之比，一级框架梁不应大于0.25，二、三级框架梁不应大于0.35。且梁端纵向受拉钢筋的配筋率不宜大于2.5%。限制受拉配筋率是为了避免剪跨比较大的梁在未达到延性要求之前，梁端下部受压区混凝土过早达到极限压应变而破坏。受压钢筋配筋率与受拉钢筋配筋率的比值，一级抗震不应小于0.5，二、三级不应小于0.3。
