轴承钢牌号 化学成分及标准对比
调研报告内容：1、概述（研究目的与意义）2、该产品研究国内外研究与发展现状(发展过程、现状及发展前景)3、技术、市场分析（重点介绍）3.1 国内生产现状（包括主要生产厂家、各厂家生产该产品采用的生产工艺流程、生产设备、关键技术、生产规格、执行标准或技术条件、产品产量和质量状况、现有及潜在用户、市场占有情况等）（重点介绍）3.2市场分析（包括现有和潜在市场容量、产品规格、售价、利润情况、主要品种、主要目标用户及加工工艺、技术质量要求等）（重点介绍）4、可行性分析莱钢开发生产该产品的必要性和可行性分析（主要分析莱钢现有装备和工艺条件是否满足、产品利润预测等）5、其它：特殊要求品种需要介绍一下钢种定义、性能特点、主要用途、用户个性化要求等）1、概述（研究目的与意义）作为合金钢的一种,轴承钢包括高碳铬轴承钢、渗碳轴承钢、高温轴承钢、不锈轴承钢及特殊工况条件下应用的特殊轴承钢。
目前,我国轴承钢总产量已达220万t左右,其中高碳铬轴承钢约占轴承钢总产量的90%以上。
轴承钢是所有合金钢中质量要求最严格、检验项目最多、生产难度最大的钢种之一，主要用于制造滚动轴承。
世界公认轴承钢的生产水平是一个国家冶金水平的标志。
对于一个企业来说，轴承钢的生产水平也是一个企业冶金水平的标志，纵观国际及国内的知名特钢生产企业，无一不将轴承钢特别是高标准轴承钢作为其产品调整、发展战略的一个重要目标。
我国的一些知名特钢生产企业如:兴澄特钢、东北特钢、上海宝钢特钢生产的轴承钢具有品质高（通过国际知名轴承公司SKF、FAG、Timken认证），产量大（年产量基本维持在30-50万吨的水平）等特点。
莱钢特钢作为一个老牌特钢生产企业，目前轴承钢生产只能按国内标准生产，档次低、品种单一、产量低（年产量在1万吨左右），与国际、国内的知名特钢生产企业相比差距明显。
根据现有装备和生产水平，开发高品质轴承钢，并适当扩大产量不仅对于进一步调整、优化企业产品结构，提高莱钢特钢产品的附加值及经济效益，增强市场竞争能力具有重要意义，而且有利于提升企业的知名度。
2、轴承钢研究国内外研究与发展现状(发展过程、现状及发展前景)2.1国内外轴承钢钢种系列发展状况轴承用钢的质量是所有合金钢中要求最严格、检验项目最多的钢种。
世界公认轴承钢的水平是一个国家冶金水平的标志。
随着科学技术迅猛发展，轴承钢使用条件日益恶劣，对轴承提出了非常苛刻的要求。
由于轴承的工作环境、使用条件不同,除了大量生产高碳铬轴承钢外,还发展了渗碳轴承钢、中碳轴承钢、不锈轴承钢、高温轴承钢等系列钢种。
高碳铬轴承钢是轴承钢的代表钢种,各国对之都有专用的技术标准。
例如, ISO/FDIS683-17中纳标的高碳铬轴承钢钢种有: 100Cr6、100CrMnSi4-1、100CrMnSi6-4、100CrMnSi6-6、100CrMo7、100CrMo7-3、100CrMo7-4、100CrMnMoSi8-4-6。
美国的ASTM A295的高碳铬轴承钢包括:52100、5195、UNSK19526、1070M、5160。
此外,美国对高淬透性的高碳铬轴承钢,有专用标准ASTM A485,其包括的钢种有: Grade1~Grade4、100CrMnSi4-4、100CrMnSi6-4、100CrMnSi6-6、100CrMo7、100CrMo7-3、100CrMo7-4、100CrMnMoSi8-4-6。
中国的高碳铬轴承钢(GB/T18254-2002)包括的钢种有: GCr15、GCr15SiMn、GCr4、GCr15SiMo、GCr18Mo。
渗碳轴承钢的表面经渗碳处理后具有高硬度和高耐磨性,而心部仍有良好的韧性,能承担较大的冲击。
这类钢的最高使用温度也一般在200℃以下。
这类钢在美国的产量约占轴承钢总产量的30%,在中国仅占3%左右。
ISO/FDIS683-17中纳标的渗碳轴承钢钢种有20Cr3、20Cr4、20MnCr4-2、17MnCr5、19MnCr5、15CrMo4、20CrMo4、20MnCrMo4-2、20NiCrMo2、20NiCrMo7、18CrNiMo7-6、16NiCrMo16-5。
美国的ASTM A534的渗碳钢标准中,除了覆盖ISO/FDIS683-17的所有钢种外,还包括:4118H、4320H、4620H、4720H、4817H、4820H、5120H、8617H、8620H和9310H。
中国的渗碳轴承钢标准GB/T3203-82中的钢种有: G20CrMo、G20CrNiMo、G20CrNi2Mo、G20Cr2Ni4、G10CrNi3Mo、G20Cr2Mn2Mo。
G20CrMo钢经渗碳、淬回火后,表层具有较高硬度和耐磨性,达到轴承材料基本要求。
心部硬度较抵,有较好的韧性,适用于制作受冲击负荷的零部件。
另外还具有较高的热强性。
它与美国的4118H相近似。
G20CrNiMo钢经渗碳或碳氮共渗后具有明显优于GCr15钢的接触疲劳寿命,表面耐磨性与GCr15钢相近。
心部有足够的韧性。
该钢具有良好的淬透性。
它是制作耐冲击负荷轴承的良好钢种,它与美国的8620H相近。
G20CrNi2Mo钢具有中等表面硬化性,它比G20CrNiMo钢具有更好的淬透性和高的综合力学性能。
适用于制作铁路火车的滚动轴承套圈,还可制作汽车的齿轮。
它与美国的4320H相近。
G20Cr2Ni4钢渗碳后表面具有相当高的硬度、耐磨性和接触疲劳强度,同时心部韧性良好,能耐强烈的冲击负荷。
但对白点形成敏感,有回火脆性。
适合制作耐冲击负荷的大型轴承。
G10CrNi3Mo是一种合金含量相对高的、高淬透性的表面渗碳钢。
因其含碳量较低,心部硬度不高于32~38HRC。
它与美国的9310H相近。
G20Cr2Mn2Mo钢的强度、塑性、韧性及工艺性能与G20Cr2Ni4钢相似,其渗碳速度快,易达饱和,渗碳表面易形成粗大碳化物。
用于制造高冲击负荷下工作的特大型和大中型轴承零件。
中碳轴承钢的开发主要为适应轮毂和齿轮等部位具有多种功能的轴承部件或特大型轴承。
适用于制作掘进、起重、大型机床等重型设备上用的特大尺寸轴承，一般转速不高，但承受较大的轴向、径向载荷及弯曲应力等。
其热加工、冷加工性能较好,与渗碳、碳氮共渗相比较,工艺也较简单,且同样达到表面硬化效果,因此,近年来发展较快。
ISO/FDIS683-17中纳标的中碳轴承钢钢种有: C56E2 (相当于S55C或SAE1055)、56Mn4、70Mn4 (相当于SAE1070)、43CrMo4 (相当于SCM440或SAE4142)。
美国中碳轴承钢标准ASTM A866 (2001)中,除了C56E2和56Mn4之外,还有: 1030、1040、1050、1541、1552、4130、4140、4150、5140、5150、6150和43CrMo4。
这些中碳轴承钢淬回火处理后具有高的屈强比,较高弹性极限和耐磨性能,良好的抗疲劳和抗多次冲击性能。
中国没有专用的中碳轴承钢。
常借用于中碳轴承的中碳合金钢钢种有: 55、50MnA、70Mn、37CrA、65Mn、50CrVA 或50CrNi、55SiMoVA、50SiMo、50CrNiMo或SAE8660。
不锈轴承钢主要为适应化工、石油、造船、食品工业等的需要而发展起来的,用于制造在腐蚀环境下工作的轴承及某些部件,也可用于制造低摩擦、低扭矩仪器、仪表的微型精密轴承。
不锈轴承钢主要有:中、高碳马氏体不锈钢、奥氏体不锈钢、沉淀硬化型不锈钢等。
为满足轴承的硬度要求,多采用马氏体不锈钢。
ISO/FDIS683-17中纳标的不锈轴承钢钢种有: X47Cr14、X65Cr14、X108CrMo17 (相当于ASTM440C)、X90CrMoV18-1。
美国标准ASTM A756中的不锈轴承钢有:440C和440CMOD。
中国不锈轴承钢标准GB3086中的钢种为9Cr18 (相当ASTM440C)和9Cr18Mo。
随着航空、航天工业的发展,喷气发动机、燃汽轮机和宇航飞行器的制造的要求越来越高,轴承的工作温度越来越高,甚至高于300℃。
这样,高温轴承钢应运而生。
高温轴承钢应具有高的高温硬度(大于50HRC)、尺寸稳定性、耐高温氧化性、低的热膨胀性和高的抗蠕变强度。
其中前两项为选择高温轴承钢材料的主要指标。
高温轴承钢可分为:高温不锈轴承钢、高温高速工具钢、高温渗碳轴承钢。
ISO/FDIS683-17中纳标的高温轴承钢钢种有:80MoCrV42-16、X82WmoCrV6-5-4、X75WCrV18-4-1。
美国的高速工具钢标准ASTM A600(1999)中的T1、M2、M50等钢种可作为高温轴承钢使用。
中国高温轴承钢的标准GB3086中的钢种为: 8Cr4Mo4V和10Cr14Mo4。
8Cr4Mo4V是一种含Mo的高温不锈钢,在ASTMA600标准中相当于M50,也是各国广泛使用的一种高温轴承钢,具有较好的高温硬度和高温尺寸稳定性,并且有高的高温接触疲劳性能。
可以制造工作温度在315℃以下使用的轴承。
主要用于飞机、舰艇发动机轴承、冶金、化工和原子能工业中高温设备轴承。
10Cr14Mo4钢是9Cr18Mo的改进钢种，其增加了Mo量,减少了Cr量,使其高温硬度和耐磨性提高,使用温度可达480℃。
中国高温轴承钢系中的高速工具钢的钢种有Cr4Mo4V和W18Cr4V。
前者相当于美国的M50,因综合性能好和合金元素含量低而广泛使用,它在耐磨性、高温硬度和抗氧化性等方面与10Cr14Mo4相当,作为中级高温轴承材料可以制造工作温度在315℃以下使用的轴承。
后者相当于ASTMA600中的T1,适用于更高温度和更好的高温硬度下工作的轴承。
中国高温轴承钢系中还没有合适的渗碳高温钢。
2.2轴承钢钢种的发展动向对于高碳铬轴承钢来讲,主要是提高钢材的纯洁度和钢中碳化物的充分均匀化。
氧化物夹杂是轴承钢中最具危害性的,对疲劳破坏有显着的影响。
氧含量越高,不仅造成氧化物夹杂数量增多,而且氧化物夹杂尺寸增大,偏析严重,夹杂级别增高,对疲劳寿命的危害也就加剧。
在21世纪的今天,冶金材料工作者正在为钢中氧含量接近2-3μg/g这样的极限值的新目标而努力。
当前,人们关注的另一个体现轴承钢清洁度的热点是钢中钛含量的水平。
SKF公司的试验表明:钛含量从40μg/g降到10μg/g ,能使寿命提高约2倍。
日本某公司的试验表明:如果能控制在12μg/g以下,微型轴承可达到静音的运转效果。
因此,要努力降低钢中的钛。
目前,希望轴承钢钢中钛含量在6μg/g以下。
另外，除了控制高纯洁度钢水中的非金属夹杂物的数量之外,还需控制其形态与分布。
在钢中碳化物的控制方面,通过控轧或轧后快冷基本消除了高碳铬轴承钢网状碳化物,获得了合适的预备组织。
65锰钢与轴承钢

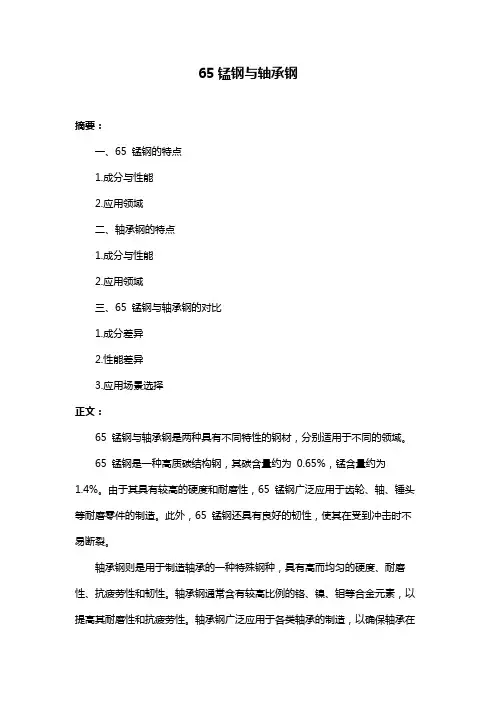

65锰钢与轴承钢
摘要：
一、65 锰钢的特点
1.成分与性能
2.应用领域
二、轴承钢的特点
1.成分与性能
2.应用领域
三、65 锰钢与轴承钢的对比
1.成分差异
2.性能差异
3.应用场景选择
正文：
65 锰钢与轴承钢是两种具有不同特性的钢材，分别适用于不同的领域。
65 锰钢是一种高质碳结构钢，其碳含量约为0.65%，锰含量约为
1.4%。
由于其具有较高的硬度和耐磨性，65 锰钢广泛应用于齿轮、轴、锤头等耐磨零件的制造。
此外，65 锰钢还具有良好的韧性，使其在受到冲击时不易断裂。
轴承钢则是用于制造轴承的一种特殊钢种，具有高而均匀的硬度、耐磨性、抗疲劳性和韧性。
轴承钢通常含有较高比例的铬、镍、钼等合金元素，以提高其耐磨性和抗疲劳性。
轴承钢广泛应用于各类轴承的制造，以确保轴承在
高速旋转和承载条件下具有稳定的性能。
在比较65 锰钢与轴承钢时，可以从以下几个方面进行分析：
1.成分差异：65 锰钢主要成分是碳、锰，而轴承钢主要成分是碳、铬、镍、钼等合金元素。
这使得65 锰钢具有较高的硬度和耐磨性，而轴承钢则具有高而均匀的硬度和耐磨性、抗疲劳性和韧性。
2.性能差异：由于成分的差异，65 锰钢和轴承钢在性能上也有所不同。
65 锰钢具有较高的硬度和耐磨性，但抗疲劳性和韧性相对较低；轴承钢则具有高而均匀的硬度、耐磨性、抗疲劳性和韧性。
3.应用场景选择：在选择钢材时，应根据实际应用场景的需求来决定。
若需要制造耐磨且韧性较高的零件，如齿轮、轴等，可选择65 锰钢；若需要制造轴承等高精度、高耐磨、抗疲劳的零件，则应选择轴承钢。
常用钢材的型号、化学成分、用途及性能

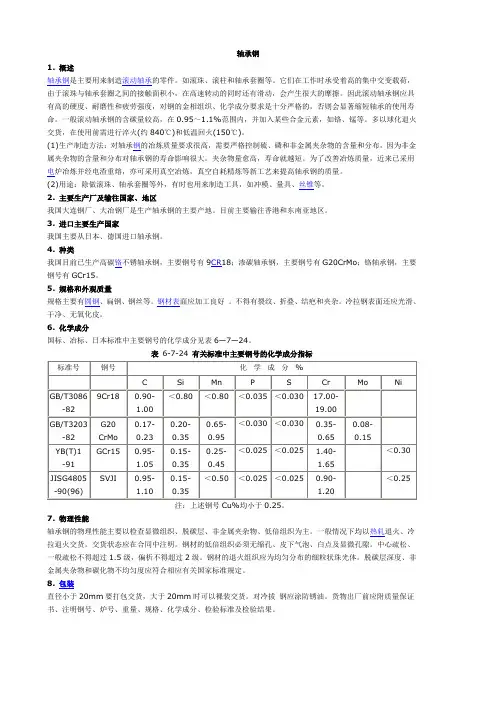

常⽤钢材的型号、化学成分、⽤途及性能轴承钢1. 概述轴承钢是主要⽤来制造滚动轴承的零件。
如滚珠、滚柱和轴承套圈等。
它们在⼯作时承受着⾼的集中交变载荷，由于滚珠与轴承套圈之间的接触⾯积⼩，在⾼速转动的同时还有滑动，会产⽣很⼤的摩擦。
因此滚动轴承钢应具有⾼的硬度、耐磨性和疲劳强度，对钢的⾦相组织、化学成分要求是⼗分严格的，否则会显著缩短轴承的使⽤寿命。
⼀般滚动轴承钢的含碳量较⾼，在0.95～1.1%范围内，并加⼊某些合⾦元素，如铬、锰等。
多以球化退⽕交货，在使⽤前需进⾏淬⽕(约840℃)和低温回⽕(150℃)。
(1)⽣产制造⽅法：对轴承钢的冶炼质量要求很⾼，需要严格控制硫、磷和⾮⾦属夹杂物的含量和分布，因为⾮⾦属夹杂物的含量和分布对轴承钢的寿命影响很⼤。
夹杂物量愈⾼，寿命就越短。
为了改善冶炼质量，近来已采⽤电炉冶炼并经电渣重熔，亦可采⽤真空冶炼，真空⾃耗精炼等新⼯艺来提⾼轴承钢的质量。
(2)⽤途：除做滚珠、轴承套圈等外，有时也⽤来制造⼯具，如冲模、量具、丝锥等。
2. 主要⽣产⼚及输往国家、地区我国⼤连钢⼚、⼤冶钢⼚是⽣产轴承钢的主要产地。
⽬前主要输往⾹港和东南亚地区。
3. 进⼝主要⽣产国家我国主要从⽇本、德国进⼝轴承钢。
4. 种类我国⽬前已⽣产⾼碳铬不锈轴承钢，主要钢号有9CR18；渗碳轴承钢，主要钢号有G20CrMo；铬轴承钢，主要钢号有GCr15。
5. 规格和外观质量规格主要有圆钢、扁钢、钢丝等。
钢材表⾯应加⼯良好。
不得有裂纹、折叠、结疤和夹杂。
冷拉钢表⾯还应光滑、⼲净、⽆氧化⽪。
6. 化学成分国标、冶标、⽇本标准中主要钢号的化学成分见表6—7—24。
表6-7-24 有关标准中主要钢号的化学成分指标注：上述钢号Cu%均⼩于0.25。
7. 物理性能轴承钢的物理性能主要以检查显微组织、脱碳层、⾮⾦属夹杂物、低倍组织为主。
⼀般情况下均以热轧退⽕、冷拉退⽕交货。
交货状态应在合同中注明。
钢材的低倍组织必须⽆缩孔、⽪下⽓泡、⽩点及显微孔隙。
SUJ2是什么材料，主要化学成分有哪些？
SUJ2是什么材料，主要化学成分有哪些？SUJ2 JIS⾼碳铬轴承钢，本产品采⽤⽇本SUJ2轴承专⽤钢全硬处HRC58-61具备了轴承的耐磨性也加强了顶针钢性加⼯性，扁梢可直接加⼯成型使⽤模次⾼於SKD-61(HRC52)全硬体2-3倍。
SUJ2⽤途: ⼀般塑胶模具汽车机床轴承钢球滚⼦轴套冷轧.SUJ2化学成份 SUJ2轴承钢碳(C)0.95-1.10,硅(Si)0.15-0.35,锰(Mn)≤0.50,磷(P)≤0.025,硫(S)≤0.025,铬(Cr)1.30-1.60,钼(Mo)≤0.08,镍(Ni)≤0.25,铜(Cu)≤0.25SUJ2⼒学性能 抗拉强度σb(MPa)：1617冲击功 Akv(J)：28硬度：61～64HRC试样尺⼨：某试样热处理规范要求 热处理规范：850～860℃淬⽕，油冷;160℃回⽕2h。
⾦相组织：回⽕马⽒体。
交货状态 以热轧(锻制)退⽕，不退⽕，退⽕剥⽪钢、冷拉(轧)圆钢，磨光圆钢、热轧钢管，退⽕剥⽪钢管、冷拉(轧)钢管⼋种状态轴承钢计算⽅式 ◆圆钢:每⽶重量(公⽄)=0.00617×直径×直径(注:螺纹钢和圆钢相同)◆扁钢:每⽶重量(公⽄)=0.00785×厚度×边宽◆管材:每⽶重量(公⽄)=0.02466×壁厚×(外径-壁厚)◆板材:每⽶重量(公⽄)=0.785×厚度对应各国牌号 对应中国GB/JB标号: Cr15对应美国AISI标号: L3对应美国ASTM标号: L3对应德国DIN钢号标号: 100Cr6对应德国DIN材料标号: 1．2067对应ISO标号: 100Cr2对应台湾CNS标号: SUJ2对应英国BS标号: BL1/BL3对应法国AFNOR标号: Y100C6（NF）。
en41b一种轴承钢材料
en41b一种轴承钢材料EN41B是一种常用的轴承钢材料，它具有优异的耐磨性、高硬度和卓越的热处理能力。
下面是关于EN41B的一些相关参考内容。
1. 化学成分：EN41B钢材料的常见化学成分包括碳（C）、硅（Si）、锰（Mn）、磷（P）、硫（S）、铬（Cr）、钼（Mo）、镍（Ni）等元素。
这些元素的含量决定了EN41B的机械性能和热处理特性。
2. 机械性能：根据相关标准，EN41B轴承钢材料的机械性能如下：- 拉伸强度：约为980至1180兆帕（MPa）；- 屈服强度：约为785至930兆帕（MPa）；- 延伸率：大约为16%至20%；- 硬度：一般为196至229HB。
3. 热处理：EN41B钢材料具有良好的热处理特性，可以通过多种方法进行处理以达到所需的力学性能和组织结构。
其中常见的热处理方法包括正火、淬火和回火。
- 正火：将材料加热至850至880℃，然后在空气中冷却。
这个过程可以提高材料的硬度和强度。
- 淬火：将材料加热至850至880℃，然后迅速冷却。
淬火可以使材料达到最高的硬度和强度。
- 回火：将淬火后的材料加热至适当的温度，然后冷却。
这个过程可以减轻材料的脆性，提高其韧性和抗冲击性能。
4. 应用领域：EN41B广泛应用于制造各种类型的轴承和齿轮等高负荷和高速工作的零部件。
其优异的耐磨性、高硬度和热处理能力使其适用于要求较高寿命和可靠性的机械设备中。
5. 相关材料：EN41B与其他一些轴承钢材料有类似的性能和用途，例如SAE 52100、AISI 4140、AISI 4150等。
这些材料在硬度、强度和耐磨性等方面有一定的相似性，但在化学成分和具体应用领域可能会存在差异。
总结而言，EN41B是一种常用的轴承钢材料，具有良好的耐磨性、高硬度和卓越的热处理能力。
通过适当的热处理方法，可以调整其力学性能和组织结构，以满足不同应用场景的需求。
EN41B在制造高负荷和高速工作的轴承和齿轮等零部件方面具有广泛的应用。
常用钢材的型号、化学成分、用途及性能
1. 概述轴承钢是主要用来制造滚动轴承的零件。
如滚珠、滚柱和轴承套圈等。
它们在工作时承受着高的集中交变载荷，由于滚珠与轴承套圈之间的接触面积小，在高速转动的同时还有滑动，会产生很大的摩擦。
因此滚动轴承钢应具有高的硬度、耐磨性和疲劳强度，对钢的金相组织、化学成分要求是十分严格的，否则会显著缩短轴承的使用寿命。
一般滚动轴承钢的含碳量较高，在0.95～1.1%范围内，并加入某些合金元素，如铬、锰等。
多以球化退火交货，在使用前需进行淬火(约840℃)和低温回火(150℃)。
(1)生产制造方法：对轴承钢的冶炼质量要求很高，需要严格控制硫、磷和非金属夹杂物的含量和分布，因为非金属夹杂物的含量和分布对轴承钢的寿命影响很大。
夹杂物量愈高，寿命就越短。
为了改善冶炼质量，近来已采用电炉冶炼并经电渣重熔，亦可采用真空冶炼，真空自耗精炼等新工艺来提高轴承钢的质量。
(2)用途：除做滚珠、轴承套圈等外，有时也用来制造工具，如冲模、量具、丝锥等。
2. 主要生产厂及输往国家、地区我国大连钢厂、大冶钢厂是生产轴承钢的主要产地。
目前主要输往香港和东南亚地区。
3. 进口主要生产国家我国主要从日本、德国进口轴承钢。
4. 种类我国目前已生产高碳铬不锈轴承钢，主要钢号有9CR18；渗碳轴承钢，主要钢号有G20CrMo；铬轴承钢，主要钢号有GCr15。
5. 规格和外观质量规格主要有圆钢、扁钢、钢丝等。
钢材表面应加工良好。
不得有裂纹、折叠、结疤和夹杂。
冷拉钢表面还应光滑、干净、无氧化皮。
6. 化学成分国标、冶标、日本标准中主要钢号的化学成分见表6—7—24。
表6-7-24 有关标准中主要钢号的化学成分指标注：上述钢号Cu%均小于0.25。
7. 物理性能轴承钢的物理性能主要以检查显微组织、脱碳层、非金属夹杂物、低倍组织为主。
一般情况下均以热轧退火、冷拉退火交货。
交货状态应在合同中注明。
钢材的低倍组织必须无缩孔、皮下气泡、白点及显微孔隙。
中心疏松、一般疏松不得超过1.5级，偏析不得超过2级。
轴承的材料——精选推荐
轴承的材料,也就是国内的铬钢(GCr15)。
SUJ2的化学成分，在世界各国，作为轴承⽤材料已规格化。
⽐如：与AISL52100（美国）、DIN100Cr6（西德）、BS535A99（英国）等均属同种钢。
使⽤该材料，有效的提⾼了轴承的扭矩性能、降低噪⾳，延长寿命。
但在潮湿或者⾼温的环境下，需使⽤马⽒体型不锈钢材料。
化学成份滚动轴承钢：GCr15，GB/T18254—2000《⾼碳铬轴承钢》统⼀数字代号牌号化学成分，%B00150GCr15C Si Mn Cr0.95~1.050.15~0.350.25~0.45 1.4~1.65注意：1 轴承钢管⽤钢的残余铜含量（熔炼分析）应不⼤于0.20%。
2 氧含量在钢坯或钢材上测定。
3 盘条⽤钢的硫含量（熔炼分析）应不⼤于0.020%。
奥⽒体型不锈钢：1Cr18Ni9，GB 1220—92《不锈钢棒》牌号化学成分，%1Cr18Ni9C Si Mn P S Ni Cr Mo ≤0.15≤1.00≤2.00≤0.035≤0.0308.00~10.0017.00~19.00-马⽒体型不锈钢：9Cr18，GB 3086—82《⾼碳铬不锈轴承钢》牌号化学成分，%9Cr18CSi Mn P SCr Mo不⼤于0.90~1.000.80.80.0350.0317.00~19.00-材料特性材料内外圈、钢球轴承钢不锈钢保持器冷轧钢带（SPCCBQB402）、不锈钢板（1Cr18）聚酰胺（尼龙66）等不锈钢板、聚酰胺等防尘盖冷轧钢带（SPCCBQB402）、不锈钢板（1Cr18） 不锈钢板密封圈橡胶（NBR、Viton）+⾻架（SPCCBQB402）、PTFE（特富龙）NBR+SPCCBQB402、特富龙等特性使⽤温度120℃以下300℃以下额定动负载⼤⼤约为轴承钢的80％额定静负载⼤⼤约为轴承钢的80％摩擦扭矩低⾼⽤途普通⽤.⾼精度⽤⾼速⽤耐腐蚀、耐⾼。
轴承钢的特性功能及化学元素含量
轴承钢的特性功能及化学元素含量1.概述bearing-Steels轴承钢是主要用来制造滚动轴承的零件。
如滚珠、滚柱和轴承套圈等。
它们在工作时承受着高的集中交变载荷，由于滚珠与轴承套圈之间的接触面积小，在高速转动的同时还有滑动，会产生很大的摩擦。
因此滚动轴承钢应具有高的硬度、耐磨性和疲劳强度，对钢的金相组织、化学成分要求是十分严格的，高频红外碳硫分析仪否则会显著缩短轴承的使用寿命。
一般滚动轴承钢的含碳量较高，在0.95～1.1%范围内，并加入某些合金元素，如铬、锰等。
多以球化退火交货，在使用前需进行淬火(约840℃)和低温回火(150℃)。
(1)生产制造方法：对轴承钢的冶炼质量要求很高，需要严格控制硫、磷和非金属夹杂物的含量和分布，因为非金属夹杂物的含量和分布对轴承钢的寿命影响很大。
夹杂物量愈高，寿命就越短。
为了改善冶炼质量，近来已采用电炉冶炼并经电渣重熔，亦可采用真空冶炼，真空自耗精炼等新工艺来提高轴承钢的质量。
(2)用途：除做滚珠、轴承套圈等外，有时也用来制造工具，如冲模、量具、丝锥等。
2.主要生产厂及输往国家、地区我国大连钢厂、大冶钢厂是生产轴承钢的主要产地。
目前主要输往香港和东南亚地区。
3.进口主要生产国家我国主要从日本、德国进口轴承钢。
4.种类我国目前已生产高碳铬不锈轴承钢，主要钢号有9Cr18；渗碳轴承钢，主要钢号有G20CrMo；铬轴承钢，主要钢号有GCr15。
5.规格和外观质量规格主要有圆钢、扁钢、钢丝等。
钢材表面应加工良好。
不得有裂纹、折叠、结疤和夹杂。
冷拉钢表面还应光滑、干净、无氧化皮。
6.红外碳硫分析仪化验化学成分国标、冶标、日本标准中主要钢号的化学成分见表6-7-24。
表6-7-24 有关标准中主要钢号的化学成分指标注：上述钢号Cu%均小于0.25。
7.物理性能轴承钢的物理性能主要以检查显微组织、脱碳层、非金属夹杂物、低倍组织为主。
一般情况下均以热轧退火、冷拉退火交货。
交货状态应在合同中注明。
中外轴承钢牌号对照表
中外轴承钢牌号对照表
轴承钢分为高碳铬轴承钢、渗碳轴承钢、不锈轴承钢等。
渗碳轴承钢淬透性和韧性优于碳素轴承钢，不易过热，且淬火变形小，耐磨性好。
不锈轴承钢具有高的耐腐蚀性，在某些介质中耐酸过蚀，比18-8型不锈钢高2倍。
目前国内生产的轴承钢有高碳铬轴承钢、渗碳轴承钢、不锈轴承钢等。
高碳铬轴承钢的钢号有GCr6、GCr9、GCr15、GCr15SiMn等，渗碳轴承钢的钢号有G20CrMo、G20CrNiMo、G10CrNi3Mo等。
此外，中外轴承钢的牌号对照如下：
1.中国GB的高碳铬轴承钢如GCr6与德国DIN标准W-Nr. 100C2类似。
2.中国GB的GCr9与德国DIN标准W-Nr. 105Cr4类似。
3.中国GB的GCr15与德国DIN标准W-Nr. 100Cr6类似。
4.中国GB的GCr15SiMn与德国DIN标准W-Nr. 100CrMn6类似。
5.中国GB的G20CrMo与德国DIN标准W-Nr.
17321A53441类似。
6.中国GB的G20CrNiMo与德国DIN标准W-Nr. 1652320NCD2类似。
7.中国GB的G10CrNi3Mo与德国DIN标准W-Nr.
32H13A53493类似。
8.中国GB的不锈轴承钢如119Cr18SUS440C与日本JIS 标准SUS440CSKF577STORA-577A756440CSKF系轴承钢类似。
如需更多中外轴承钢牌号对照表的信息，建议查阅相关文献或咨询专业人士获取帮助。
SUJ3轴承钢
SUJ3轴承钢SUJ3轴承钢主要用来制造滚动轴承的零件.如滚珠,滚柱和轴承套圈等.•中文名•SUJ3轴承钢•适用领域•用于工业、农业、养殖、建筑、交通运输、采矿、无锡、价格、炉料等各方面SUJ3轴承钢编辑播报日本JIS标准牌号SUJ3，对应的国标牌号为GCr9SiMn。
作时承受着高的集中交变载荷,由于滚珠与轴承套圈之间的拉触面积小,在高速转动的同时还有滑动,会产生很大的摩擦,因此滚动轴承钢应具有高的硬度,耐磨性和疲劳强度,对钢的金相组织,化学成分要求是十分严格的,否则著缩短轴承的使用寿命.一般滚动轴承钢的含水含碳量较高,在0.95-1.1%范围内,并加入某些合金元素,如铬,锰等.多以坏化退火交货,在使用前需进行淬火和低温回火.SUJ3轴承钢含有Mn,适用于厚度大的大形物件,耐磨损,用作轴承.SUJ3轴承钢被广泛用于工业、农业、养殖、建筑、交通运输、采矿、无锡、价格、炉料等各方面.化学成份编辑播报C :0.95-1.10Mn :0.90-1.15P :≤0.025S :≤0.025Cr :0.90-1.20Si :0.40-0.70力学性能编辑播报硬度：退火，229～179HB，压痕直径4．0～4．5mm; 淬火，≥62HRC热处理规范及金相组织：热处理规范：试样淬火830～860℃，油冷。
交货状态：钢材以退火状态交货。
日本SUJ3轴承钢牌号：轴承钢SUJ3 特性及适用范围：量具刃具用钢，此钢成分与GCr9SiMn轴承钢相当，其淬透性、硬度和耐磨性都较碳素工具钢高，热处理时尺寸变化也不大。
广泛用作量具，如样板、卡板、样套、量规、块规、环规、螺纹塞规和样柱等，也可用于制造拉丝模和冷镦模等冷作模具，以及低速刀具切削不太硬的材料。
化学成份：碳C ：0．95～1．10 硅Si：≤0．40 锰Mn：≤0．40 硫 S ：≤0．030 磷 P ：≤0．030 铬 Cr：1．30～1．65 镍Ni：允许残余含量≤0．25 铜 Cu：允许残余含量≤0．30力学性能：硬度：退火，229～179HB，压痕直径4．0～4．5mm;淬火，≥62HRC 热处理规范及金相组织：热处理规范：试样淬火830～860℃，油冷。
轴承钢材
3
渗碳轴承钢
初始材料含碳量低<0.2%，但是合金元素含量较高 NiCrMoMn(提高淬透性)，通过表面渗碳，提高轴承钢 的表面性能，具有高硬度和高耐磨性,而心部仍有良好 的韧性,能承担较大的冲击。 国标：G20CrMo、G20CrNiMo、G20CrNi2Mo、 G20Cr2Ni4、G10CrNi3Mo、G20Cr2Mn2Mo ISO：20Cr3、20Cr4、20MnCr4-2、17MnCr5、 19MnCr5、15CrMo4、20CrMo4、20MnCrMo4-2、 20NiCrMo2、20NiCrMo7 美标ASTM：3311、4118、4320、5120、8620
钢 锭
15
钢材轧制
发动机 润滑油 黏温线
通过轧制，细化晶粒，提升材料物理性能。
16
管材轧制成型
棒料入炉加热
定径
出炉棒料
棒料入炉加热，穿孔，定径/壁厚等工艺，校直，喷 丸，切割，检验等，成为轴承套圈的原料。
影响轴承钢质量因素
纯净度 通常把长度小于0.5mm的夹杂物认为是微观夹 杂物。 非金属夹杂物通常是硫化物、铝酸盐和钙的 氧化物、钛 (Ti C/N)化合物 钛 (Ti C/N)化合物有尖角，但是和基材的结合 力强，最终开裂后会形成尖角。 夹杂物有不同的热膨胀系数，大部分比奥氏 体小。在材料逐渐冷却到室温时，拉应力和压应 力同步发展，围绕着夹杂物发生。
含碳量
中碳轴承钢
中碳轴承钢，含碳量低0.4-0.6%，主要用来制作回 转支撑和齿轮等具有多种功能的轴承部件或特大型轴 承。一般转速不高，但承受较大的轴向、径向载荷及 弯曲应力等。 ISO：C56E2 (相当于S55C或SAE1055)、56Mn4、 70Mn4 、43CrMo4 、50CrMo4 美国标准：C56E2、56Mn4、1030、1040、1050、 1541、1552、4130、4140、4150、5140、5150、6150 和43CrMo4
