HVDC技术简介
HVDC技术简介电能的传输和发电、变电、配电、用电一起，构成了电力系统的整体功能。
通过输电，把相距甚远的（可达数千千米）发电厂和负荷中心联系起来，使电能的开发和利用超越地域的限制。
输电按所送电流性质可分为直流输电和交流输电。
19世纪80年代首先成功地实现了直流输电，后因受电压提不高的限制（输电容量大体与输电电压的平方成比例）19世纪末为交流输电所取代。
交流输电的成功，迎来了20世纪电气化时代。
20世纪60年代以来，由于电力电子技术的发展，直流输电又有新发展，与交流输电相配合，形成交直流混合的电力系统。
HVDC（High Voltage Direct Current）全称为高压直流输电。
高压直流输电的主要设备是两个换流站和直流输电线。
两个换流站分别与两端的交流系统相连接。
HVDC的核心有两个：整流与逆变。
换流站的主要设备包括换流器、换流变压器、平波电抗器、交流滤波器、直流避雷器及控制保护设备等。
直流输电的发展与换流技术的发展有密切的联系，如下表所示：表1发展阶段特点描述汞弧阀换流时期大功率汞弧阀的问世使直流输电成为现实，汞弧阀制造技术复杂、价格昂贵、逆弧故障率高，可靠性低、运行维护不方便，这些使得直流输电的发展受到限制。
晶闸管（SCR）换流时期电力电子技术与微电子技术的发展，高压大功率晶闸管的问世，晶闸管换流阀和微机控制技术在直流输电工程中的应用，这些进步有效地促进了直流输电技术的发展新型半导体（IGBT，IGCT）换流时期此类器件电压高、通流能力强、损耗低、体积小、可靠性高，并且具有自关断能力换流器又称换流阀是换流站的关键设备，其功能是实现整流和逆变。
伴随着电力电子技术以及半导体器件的发展，HVDC技术的发展经历了两个阶段：1.传统直流输电(LCC-HVDC):基于电网换相，是电流源型的直流输电技术(Line Commutate Converter Based HVDC)。
采用晶闸管，只能控制导通时刻，电流反向后关闭，不能单独控制有功功率和无功功率；直流线路故障后，通过晶闸管的控制可以清除。
电力电子技术 名词解释
柔性交流输电系统柔性交流输电系统是Flexible AC Transmission Systems）中文翻译，英文简称FACTS，指应用于交流输电系统的电力电子装置，其中“柔性”是指对电压电流的可控性；如装置与系统并联可以对系统电压和无功功率进行控制，装置与系统串联可以对电流和潮流进行控制；FACTS通过增加输电网络的传输容量，从而提高输电网络的价值，FACTS控制装置动作速度快，因而能够扩大输电网络的安全运行区域；在电力电子装置最早用于直流输电系统中并实现了对输送功率的快速控制，由此人们想在交流系统中加装电力电子装置，寻求对潮流的可控，以获得最大的安全裕度和最小的输电成本，FACTS技术应运而生，静止无功补偿器（SVC），静止同步补偿器（STA TCON），晶闸管投切串联电容器（TCSC），统一潮流控制器（UPFC）就是基于FACTS技术的产品。
节能灯节能灯又叫紧凑型荧光灯（国外简称CFL灯）它是1978年由国外厂家首先发明的，由于它具有光效高（是普通灯泡的5倍），节能效果明显，寿命长（是普通灯泡的8倍），体积小，使用方便等优点，受到各国人民和国家的重视和欢迎，我国于1982年，首先在复旦大学电光源研究所成功研制SL型紧凑型荧光灯，二十年来，产量迅速增长，质量稳步提高，国家已经把它作为国家重点发展的节能产品（绿色照明产品）作为推广和使用。
现如今我们所讲的节能产品主要都是针对白炽灯来讲。
普通的白炽灯光效大约在每瓦10流明左右，寿命大约在1000小时左右，它的工作原理是：当灯接入电路中，电流流过灯丝，电流的热效应，使白炽灯发出连续的可见光和红外线，此现象在灯丝温度升到700K即可觉察，由于工作时的灯丝温度很高，大部分的能量以红外辐射的形式浪费掉了，由于灯丝温度很高，蒸发也很快，所以寿命也大缩短了，大约在1000小时左右。
节能灯主要是通过镇流器给灯管灯丝加热，大约在1160K温度时，灯丝就开始发射电子（因为在灯丝上涂了一些电子粉），电子碰撞氩原子产生非弹性碰撞，氩原子碰撞后获得了能量又撞击汞原子，汞原子在吸收能量后跃迁产生电离，发出253.7nm 的紫外线，紫外线激发荧光粉发光，由于荧光灯工作时灯丝的温度在1160K左右，比白炽灯工作的温度2200K-2700K低很多，所以它的寿命也大提高，达到5000小时以上，由于它不存在白炽灯那样的电流热效应，荧光粉的能量转换效率也很高，达到每瓦50流明以上。
FACTS和新型输电技术发展现状_省略_在我国特高压电网中的应用前景研究_王义红

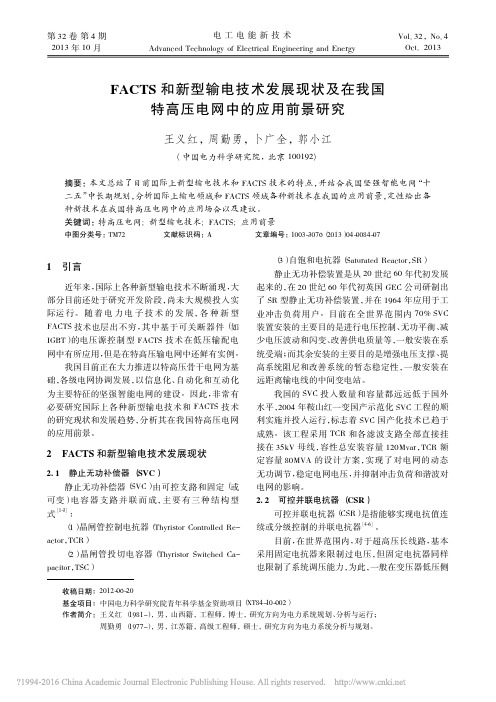

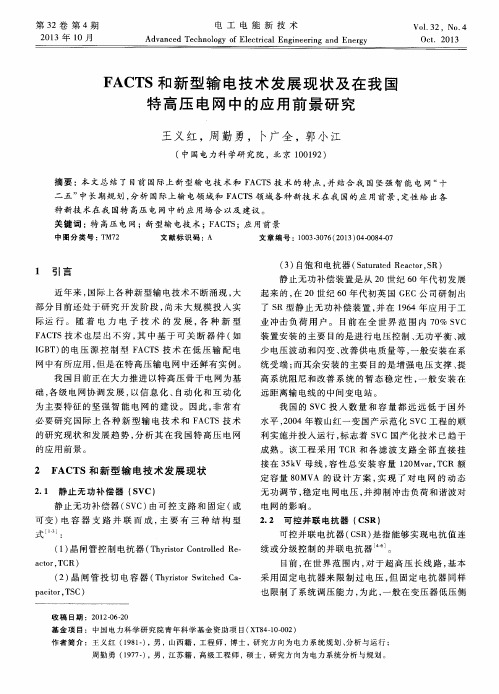

第32卷第4期2013年10月电工电能新技术Advanced Technology of Electrical Engineering and EnergyVol．32，No．4Oct．2013收稿日期：2012-06-20基金项目：中国电力科学研究院青年科学基金资助项目（XT84-10-002）作者简介：王义红（1981-），男，山西籍，工程师，博士，研究方向为电力系统规划、分析与运行；周勤勇（1977-），男，江苏籍，高级工程师，硕士，研究方向为电力系统分析与规划。
FACTS 和新型输电技术发展现状及在我国特高压电网中的应用前景研究王义红，周勤勇，卜广全，郭小江(中国电力科学研究院，北京100192)摘要：本文总结了目前国际上新型输电技术和FACTS 技术的特点，并结合我国坚强智能电网“十二五”中长期规划，分析国际上输电领域和FACTS 领域各种新技术在我国的应用前景，定性给出各种新技术在我国特高压电网中的应用场合以及建议。
关键词：特高压电网;新型输电技术;FACTS ;应用前景中图分类号：TM72文献标识码：A文章编号：1003-3076（2013）04-0084-071引言近年来，国际上各种新型输电技术不断涌现，大部分目前还处于研究开发阶段，尚未大规模投入实际运行。
随着电力电子技术的发展，各种新型FACTS 技术也层出不穷，其中基于可关断器件（如IGBT ）的电压源控制型FACTS 技术在低压输配电网中有所应用，但是在特高压输电网中还鲜有实例。
我国目前正在大力推进以特高压骨干电网为基础，各级电网协调发展，以信息化、自动化和互动化为主要特征的坚强智能电网的建设。
因此，非常有必要研究国际上各种新型输电技术和FACTS 技术的研究现状和发展趋势，分析其在我国特高压电网的应用前景。
2FACTS 和新型输电技术发展现状2.1静止无功补偿器（SVC ）静止无功补偿器（SVC ）由可控支路和固定（或可变）电容器支路并联而成，主要有三种结构型式［1-3］：（1）晶闸管控制电抗器（Thyristor Controlled Ｒe-actor ，TCＲ）（2）晶闸管投切电容器（Thyristor Switched Ca-pacitor ，TSC ）（3）自饱和电抗器（Saturated Ｒeactor ，SＲ）静止无功补偿装置是从20世纪60年代初发展起来的，在20世纪60年代初英国GEC 公司研制出了SＲ型静止无功补偿装置，并在1964年应用于工业冲击负荷用户。
