SEM扫描电镜中钨灯丝与场发射的同与异
TEM和SEM的异同比较分析以及环境扫描电镜场知识交流

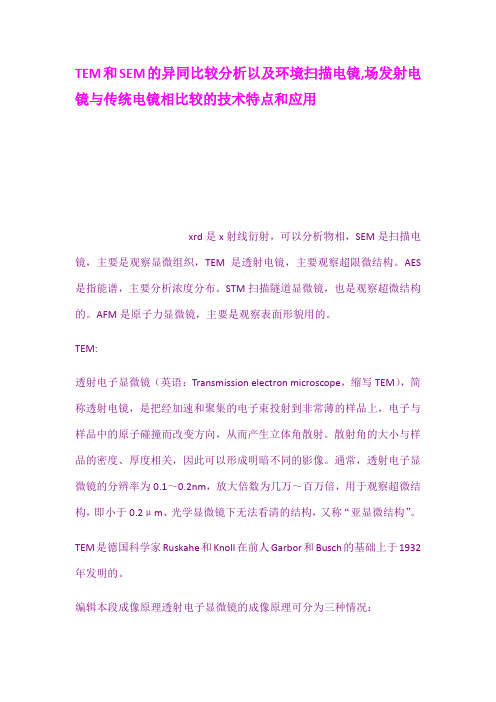

TEM和SEM的异同比较分析以及环境扫描电镜,场发射电镜与传统电镜相比较的技术特点和应用xrd是x射线衍射，可以分析物相，SEM是扫描电镜，主要是观察显微组织，TEM是透射电镜，主要观察超限微结构。
AES 是指能谱，主要分析浓度分布。
STM扫描隧道显微镜，也是观察超微结构的。
AFM是原子力显微镜，主要是观察表面形貌用的。
TEM:透射电子显微镜（英语：Transmission electron microscope，缩写TEM），简称透射电镜，是把经加速和聚集的电子束投射到非常薄的样品上，电子与样品中的原子碰撞而改变方向，从而产生立体角散射。
散射角的大小与样品的密度、厚度相关，因此可以形成明暗不同的影像。
通常，透射电子显微镜的分辨率为0.1～0.2nm，放大倍数为几万～百万倍，用于观察超微结构，即小于0.2μm、光学显微镜下无法看清的结构，又称“亚显微结构”。
TEM是德国科学家Ruskahe和Knoll在前人Garbor和Busch的基础上于1932年发明的。
编辑本段成像原理透射电子显微镜的成像原理可分为三种情况：吸收像：当电子射到质量、密度大的样品时，主要的成相作用是散射作用。
样品上质量厚度大的地方对电子的散射角大，通过的电子较少，像的亮度较暗。
早期的透射电子显微镜都是基于这种原理TEM透射电镜。
衍射像：电子束被样品衍射后，样品不同位置的衍射波振幅分布对应于样品中晶体各部分不同的衍射能力，当出现晶体缺陷时，缺陷部分的衍射能力与完整区域不同，从而使衍射钵的振幅分布不均匀，反映出晶体缺陷的分布。
相位像：当样品薄至100A以下时，电子可以穿过样品，波的振幅变化可以忽略，成像来自于相位的变化。
编辑本段组件电子枪：发射电子，由阴极、栅极、阳极组成。
阴极管发射的电子通过栅极上的小孔形成射线束，经阳极电压加速后射向聚光镜，起到对电子束加速、加压的作用。
聚光镜：将电子束聚集，可用于控制照明强度和孔径角。
样品室：放置待观察的样品，并装有倾转台，用以改变试样的角度，还有装配加热、冷却等设备。
SEM工作原理、特点和实例
问题:阐述扫描电子显微镜(SEM)的工作原理、特点及在实际中的一个应用实例?答:SEM的工作原理它是用一束极细的电子束扫描样品，在样品表面激发出次级电子，次级电子的多少与电子束入射角有关，也就是说与样品的表面结构有关，次级电子由探测体收集，并在那里被闪烁器转变为光信号，再经光电倍增管和放大器转变为电信号来控制荧光屏上电子束的强度，显示出与电子束同步的扫描图像。
图像为立体形象，反映了标本的表面结构。
为了使标本表面发射出次级电子，标本在固定、脱水后，要喷涂上一层重金属微粒，重金属在电子束的轰击下发出次级电子信号。
SEM的特点（1）仪器分辨本领较高。
二次电子像分辨本领可达 1.0nm(场发射)，3.0nm(钨灯丝)；（2）仪器放大倍数变化范围大（从几倍到几十万倍），且连续可调；（3）图像景深大，富有立体感。
可直接观察起伏较大的粗糙表面（如金属和陶瓷的断口等）；（4）试样制备简单。
块状或粉末的试样不加处理或稍加处理，就可直接放到SEM中进行观察,比透射电子显微镜（TEM）的制样简单；（5）电子束对样品的损伤与污染程度较小；（6）在观察形貌的同时，还可利用从样品发出的其他信号作微区成分分析。
应用实例：利用扫描电镜SEM和场发射扫描FESEM研究液液掺杂一冷冻干燥制备的铈钨阴极材料的结构，进一步解释该种材料的电子发射特性。
试验材料为ATM（偏钨酸铵）和Ce（NO3）·6H2O，首先采用夜夜掺杂的方法配制溶液，经过喷雾冷冻和真空冷冻干燥后制成粉料，再放入氢气还原炉进行粉料的分解还原，最后经过SPS的烧结，制备出新的铈钨阴极材料，样品号为FDC-W，其成分及配比为97.8%W+2.2%CeO2。
为了解释铈钨热电子发射材料的发射特性，通过SEM和FESEM对这种材料的的烧结体进行了研究。
图1FDC—W粉体的SEM像图1为FDC-W粉体的SEM像，从图中可以看出：在低倍数(1000X)下观察还原后的FDC-W粉末，其整体形貌呈现无规则的块状或片状，根本分辨不出小颗粒来。
1扫描电镜SEM
在制备试样过程中，还应注意： ① 为减轻仪器污染和保持良好的真空，试样尺寸要尽可能小些。 ② 切取试样时，要避免因受热引起试样的塑性变形，或在观察面生成 氧化层。要防止机械损伤或引进水、油污及尘埃等污染物。 ③ 观察表面，特别是各种断口间隙处存在污染物时，要用无水乙醇、 丙酮或超声波清洗法清理干净。这些污染物都是掩盖图像细节，引起试 样荷电及图像质量变坏的原因。 ④ 故障构件断口或电器触点处存在的油污、氧化层及腐蚀产物，不要 轻易清除。观察这些物质，往往对分析故障产生的原因是有益的。如确 信这些异物是故障后才引入的，一般可用塑料胶带或醋酸纤维素薄膜粘 贴几次，再用有机溶剂冲洗即可除去。 ⑤ 试样表面的氧化层一般难以去除，必要时可通过化学方法或阴极电 解方法使试样表面基本恢复原始状态。
粉末样品
首先在载物盘上粘上导电胶带， 然后用牙签取少量粉 末试样轻轻涂覆在胶带上，然后用洗耳球朝载物盘径向朝 外方向轻吹（注意不可用嘴吹气，以免唾液粘在试样上， 也不可用工具拨粉末，以免破坏试样表面形貌），即可以 使粉末可以均匀分布在胶带上，也可以把粘结不牢的粉末 吹走（以免污染镜体），然后进行喷金处理。
天津大学分析测试中心 Centre for Analysis and Measurement of Tianjin University, Tianjin, P.R.China
课后题
扫描电子显微镜的工作原理及应用 能谱仪的工作原理
溶液样品
对于溶液试样我们一般采用锡箔纸作为载体。首先， 在载物盘上粘上导电胶带，然后粘上干净的锡箔纸，然 后把溶液小心滴在锡箔纸上，等干了（一般用台灯近距 离照射10分钟）之后观察析出来的样品量是否足够，如 果不够再滴一次，等再次干了之后就可以喷金了。
样品粘贴顺序示意图
2扫描电镜_带思考题
式中ν 为元素的特征X 射线频率，Z为原子序数， K与σ 均为常数，C为光速。当σ ≈1时， λ 与Z的关系式可写成: 由式可知，组成试样的元素(对应的原子序数Z) 与它产生的特征X 射线波长(λ )有单值关系，即每 一种元素都有一个特定波长的特征X射线与之相对 应， 它不随入射电子的能量而变化。如果用X 射 线波谱仪测量电子激发试样所产生的特征X 射线波 长的种类，即可确定试样中所存在元素的种类，这 就是定性分析的基本原理。
ZrO2-Al2O3-SiO2系耐火材料的背 散射电子成分像，1000×
ZrO2-Al2O3-SiO2系 耐火材料的背散射 电子像。由于ZrO2 相平均原子序数远 高于Al2O3相和SiO2 相，所以图中白色 相为斜锆石，小的 白色粒状斜锆石与 灰色莫来石混合区 为莫来石－斜锆石 共析体，基体灰色 相为莫来石。
返回
4. 不损坏试样、分析速度快
现在电子探针均与计算机联机，可以连续自 动进行多种方法分析，并自动进行数据处理和数 据分析，对含10个元素以下的试样定性、定量分 析，新型电子探针在30min左右可以完成，如果 用EDS 进行定性、定量分析，几分种即可完成。 对表面不平的大试样进行元素面分析时，还可以 自动聚焦分析。 电子探针分析过程中一般不损坏试样，试样 分析后，可以完好保存或继续进行其它方面的分 析测试，这对于文物、古陶瓷、古硬币及犯罪证 据等的稀有试样分析尤为重要。
2. 元素分析范围广
电子探针所分析的元素范围一般从硼 (B)——铀(Ｕ)，因为电子探针成份分析是利 用元素的特征X 射线，而氢和氦原子只有K 层电子，不能产生特征X 射线，所以无法进 行电子探针成分分析。锂(Li)和铍(Be)虽然能 产生X 射线，但产生的特征X 射线波长太长， 通常无法进行检测，少数电子探针用大面间 距的皂化膜作为衍射晶体已经可以检测Be元 素。能谱仪的元素分析范围现在也和波谱相 同，分析元素范围从硼(B)——铀(Ｕ)
扫描电镜实验报告
扫描电镜实验报告姓名：日期：2011年6月2日一、实验目的1、结合扫描电镜（SEM）实物，介绍其基本结构和工作原理，加深对扫描电镜结构及原理的了解。
2、应用SEM扫描观察实验样品的表面形貌。
二、实验仪器JEOL JSM-6490LV型扫描电子显微镜三、实验原理及内容扫描电子显微镜(SEM)的设计思想和工作原理，早在1935年便已被提出来了。
1942年，英国首先制成一台实验室用的扫描电镜，但由于成像的分辨率很差，照相时间太长，所以实用价值不大。
经过各国科学工作者的努力，尤其是随着电子工业技术水平的不断发展，1956年开始生产商品扫描电镜。
近数十年来，扫描电镜已广泛地应用在生物学、医学、冶金学等学科的领域中，促进了各有关学科的发展。
1、扫描电镜的基本结构（如图1所示）1）电子光学系统：电子枪、聚光镜、物镜光阑；2）扫描系统：扫描信号发生器、扫描放大控制器、扫描偏转线圈；3）信号探测放大系统：探测二次电子、背散射电子等信号；4）图像显示和记录系统：早期SEM采用显像管、照相机等，数字式SEM采用电脑系统进行图像显示和记录管理；5）真空系统：真空泵高于10-4Torr，常用机械真空泵、扩散泵、涡轮分子泵；6）电源系统：高压发生装置、高压油箱。
图1 扫描电镜成像原理图1—电子枪；2—镜筒；3—试样室；4—脉冲多道分析器；5—计算机；6—数据储存；7—视频放大器；8—信号处理系统；9—显象管；10—扫描发生器；11—Si （Li ）检测器L —电磁透镜；C —扫描线圈；S —试样；D1—二次电子检测器；D2—背反射电子检测器；SE —二次电子；BSE —背反射电子；SC —试样电流；EBIC —电子感生电流电子枪提供一个稳定的电子源，以形成电子束。
灯丝加热到工作温度后，出射的电子便离开V 型尖端。
由于阴极（灯丝）和阳极间加有1~30KV （一般20KV左图2 自偏压电子枪结构图右）的高压，这些电子则向阳极加速运动。
TEM和SEM的异同比较分析以及...
TEM和SEM的异同比较分析以及环境扫描电镜，场发射电镜（包括冷场和热场）与传统电镜相比较的技术特点和应用。
1、TEM和SEM的工作原理不同之处有哪些？透射电镜是以电子束透过样品经过聚焦与放大后所产生的物像，投射到荧光屏上或照相底片上进行观察。
透射电镜的分辨率为0.1～0.2nm，放大倍数为几万～几百万倍。
由于电子易散射或被物体吸收，故穿透力低，必须制备更薄的超薄切片(通常为5 0～100nm),其制备过程与石蜡切片相似，但要求极严格。
要在机体死亡后的数分钟钓取材，组织块要小(1立方毫米以内)，常用戊二醛和饿酸进行双重固定树脂包埋,用特制的超薄切片机(ultramicrotome)切成超薄切片，再经醋酸铀和柠檬酸铅等进行电子染色。
电子束投射到样品时，可随组织构成成分的密度不同而发生相应的电子发射，如电子束投射到质量大的结构时，电子被散射的多，因此投射到荧光屏上的电子少而呈暗像，电子照片上则呈黑色，称电子密度高(electron dense)，反之，则称为电子密度低(electron lucent)。
透射电子显微镜的成像原理可分为三种情况：吸收像：当电子射到质量、密度大的样品时，主要的成相作用是散射作用。
样品上质量厚度大的地方对电子的散射角大，通过的电子较少，像的亮度较暗。
早期的透射电子显微镜都是基于这种原理。
衍射像：电子束被样品衍射后，样品不同位置的衍射波振幅分布对应于样品中晶体各部分不同的衍射能力，当出现晶体缺陷时，缺陷部分的衍射能力与完整区域不同，从而使衍射钵的振幅分布不均匀，反映出晶体缺陷的分布。
相位像：当样品薄至10nm以下时，电子可以传过样品，波的振幅变化可以忽略，成像来自于相位的变化。
SEM 的工作原理是用一束极细的电子束扫描样品，在样品表面激发出次级电子，次级电子的多少与电子束入射角有关，也就是说与样品的表面结构有关，次级电子由探测体收集，并在那里被闪烁器转变为光信号，再经光电倍增管和放大器转变为电信号来控制荧光屏上电子束的强度，显示出与电子束同步的扫描图像。
扫描电镜成像原理
扫描电镜成像原理扫描成像原理如下图所示，电子枪1（钨丝枪或LaB6枪或场发射枪等）发射一束电子，这就是电子源，其最少截面的直径为d0，对钨丝枪而言大约为20～50μm （场发射枪大约为10～20nm ) ，这个小束斑经3 和5 两级聚光镜进一步缩小几百倍，最后再经物镜缩小并聚焦在样品面上，这时束斑10 直径最小可到3～6nm （约小于扫描电镜的分辨本领），电子束打在样品上，就产生上节所述的各种信号。
二次电子和背散射电子信号是最常用的两种信号，尤其是二次电子。
信号由接收器取出，经光电倍增器和电子放大器放大后，作为视频信号去调制高分辨显示器的亮度，因此显示器上这一点的亮度与电子束打在样品上那一点的二次电子发射强度相对应。
由于样品上各点形貌等各异，其二次电子发射强度不同，因此显示器屏上对应的点的亮度也不同。
用同一个扫描发生器产生帧扫和行扫信号，同时去控制显示的偏转器和镜筒中的电子束扫描偏转器，使电子束在样品表面上与显示器中电子束在荧光屏上同步进行帧扫和行扫，产生相似于电视机上的扫描光栅。
这两个光栅的尺寸比就是扫描电镜的放倍数。
在显示器屏幕光栅上的图像就是电子束在样品上所扫描区域的放大形貌像。
图像中亮点对应于样品表面上突起部分，暗点表示凹的部分或背向接收器的阴影部分。
由于显示器屏幕上扫描尺寸是固定的，如14in(1in= 25.4mm）显示器的扫描面积是267×200mm2，在放大倍数为十万倍时样品面上的扫描面积为2.67×2 μm2如放大倍数为20 倍时，则为13.35×10mm2。
因此改变电子束扫描偏转器的电流大小，就可改变电子束在样品上的扫描尺寸，从而改变扫描电镜的放大倍数。
扫描电镜的分辨本领一般指的是二次电子像的空间分辨本领，它是在高放大倍数下，人们能从照片中分清两相邻物像的最小距离。
通常是用两物像边缘的最小距离来计算。
但照片放大近十万倍后，边缘轮廓往往不十分清晰敏锐，难以测量准确。
扫描电镜与其附件的结构、原理和相关应用
第一部分
扫描电镜的结构、原理及分类
前言
扫描电子显微镜（scanning electron microscope),简称 扫描电镜（SEM），是一种利用电子束扫描样品表面从而 获得样品信ห้องสมุดไป่ตู้的电子显微镜。目前，扫描电镜已经在多个 领域得到了应用，尤其在材料研究领域，扫描电镜已经成 为了应用最为广泛的设备之一，这就迫切要求我们对扫描 电镜要进行细致深入的了解。
（6) 刑侦案件物证分析与鉴定。 （7）生物、医学和农业等领域。
其它学科中扫描电镜的应用举例：
宣纸的表面形貌
草叶表面形貌
微电路扫描电镜观察
手机用陀螺仪形貌
昆虫扫描电镜观察
雪花扫描电镜观察（冷台）
血细胞扫描电镜观察
红细胞
白细胞 人的头发扫描电镜观察
血小板
扫描电镜在材料科学中的应用 （1）材料组织或表面形貌观察
1、扫描电子显微镜的历史
德国科学家 Max Knoll在1935年设计的一台仪器被认为 是第一台扫描电子显微镜。如左下图，他将一个阴极射线管 改装，以便放入样品，从另一个阴极射线管获得图像。（两 管用一个扫描发生器同步扫描，用二次电子信号调制另一台 显示器。）束斑尺寸在0.1~1mm之间，因为二次电子发射的 变化产生反差，但没有实用价值。装置虽然简单，但勾画出 了扫描电镜的原理性轮廓。
很多金属样品采用电解抛光的方法都可以将材料表面处 理得很好，这种方法可以去除样品表面的形变层，包括表面的 凹凸不平。 但是并没有哪种电解抛光方法对所有的材料都有效——对 于每种指定的样品都需要采用正确的抛光溶液。可通过科技文 献和设备制造商网站查询抛光液配方。 在抛光中，有很多因素可以影响抛光率：所用的抛光溶 液，抛光电压，抛光液温度，样品尺寸和抛光时间。
扫描电镜测试相关知识点总结
扫描电镜测试相关知识点总结1. 光学显微镜以可见光为介质，电子显微镜以电子束为介质，由于电子束波长远较可见光小，故电子显微镜分辨率远比光学显微镜高。
光学显微镜放大倍率最高只有约1500倍，扫描式显微镜可放大到10000倍以上。
2. 根据de Broglie波动理论，电子的波长仅与加速电压有关：λe=h / mv=h / (2qmV)1/2=12.2 / (V)1/2 (Å)在 10 KV 的加速电压之下，电子的波长仅为0.12Å，远低于可见光的4000 - 7000Å，所以电子显微镜分辨率自然比光学显微镜优越许多，但是扫描式电子显微镜的电子束直径大多在50-100Å之间，电子与原子核的弹性散射 (Elastic Scattering) 与非弹性散射 (Inelastic Scattering) 的反应体积又会比原有的电子束直径增大，因此一般穿透式电子显微镜的分辨率比扫描式电子显微镜高。
3. 扫描式显微镜有一重要特色是具有超大的景深(depth of field)，约为光学显微镜的300倍，使得扫描式显微镜比光学显微镜更适合观察表面起伏程度较大的样品。
4. 扫描式电子显微镜，其系统设计由上而下，由电子枪 (Electron Gun) 发射电子束，经过一组磁透镜聚焦 (Condenser Lens) 聚焦后，用遮蔽孔径(Condenser Aperture) 选择电子束的尺寸(Beam Size)后，通过一组控制电子束的扫描线圈，再透过物镜 (Objective Lens) 聚焦，打在样品上，在样品的上侧装有讯号接收器，用以择取二次电子 (Secondary Electron) 或背向散射电子(Backscattered Electron) 成像。
5. 电子枪的必要特性是亮度要高、电子能量散布 (Energy Spread) 要小，目前常用的种类计有三种，钨(W)灯丝、六硼化镧(LaB6)灯丝、场发射 (Field Emission)，不同的灯丝在电子源大小、电流量、电流稳定度及电子源寿命等均有差异。
sem扫描电镜,怎样分析材料结构
sem扫描电镜,怎样分析材料结构篇一：扫描电镜材料分析作用扫描电子显微镜在材料分析中的应用摘要:介绍了扫描电子显微镜的工作原理、结构特点及其发展,阐述了扫描电子显微镜在材料科学领域中的应用。
关键词:扫描电子；微镜；材料；应用;SEm’sapplicationinmaterialscienceabstract:Theprinciple,structureanddevelopmentoftheScanningElectronmic roscope(SEm)areintroducedinthisthesis.TheapplicationofSEminthefieldof materialscienceisdiscussed.Keywords:ScanningElectronmicroscope(SEm);material;application；前言：二十世纪60年代以来,出现了扫描电子显微镜(SEm)技术,这样使人类观察微小物质的能力发生质的飞跃。
依靠扫描电子显微镜的高分辨率、良好的景深和简易的操作方法,扫描电子显微镜(SEm)迅速成为一种不可缺少的工具,并且广泛应用于科学研究和工程实践中。
近年来,随着现代科学技术的不断发展,相继开发了环境扫描电子显微镜(ESEm)、扫描隧道显微镜(SEm)、原子力显微镜(aFm)等其它一些新的电子显微技术。
这些技术的出现,显示了电子显微技术近年)子枪);(3)提高真空度和检测系统的接收效率;(4)尽可能减小外界振动干扰。
目前,采用钨灯丝电子枪扫描电镜的分辨率最高可以达到 3.0nm;采用场发射电子枪扫描电镜的分辨率可达1nm。
到20世纪90年代中期,各厂家又相继采用计算机技术,实现了计算机控制和信息处理。
2.1场发射扫描电镜采用场发射电子枪代替普通钨灯丝电子枪,这项技术从1968年就已开始应用,这项技术大大提高了二次电子像分辨率。
近几年来,各厂家采用多级真空系统(机械泵+分子泵+离子泵),提高了真空度,真空度可达10～7Pa;同时,采用磁悬浮技术,噪音振动大为降低，灯丝寿命也有增加。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SEM扫描电镜中钨灯丝与场发射的同与异，及各自的优点和缺点。
相同：都是电子枪即发射电子的装置，都有阴极和阳极, 阴极都是点源发射，阴极和阳极之间有直流高压电场存在，高压一般可调，用于控制电子的发射速度（能量），电子枪发射的电流强度很小，微安级别和纳安级别，为防止气体电离造成的大电流击穿高压电源，都需要高真空环境。
电子枪阴极都属于耗材系列。
差异和优劣:
1、点源直径不同及优劣：
钨灯丝电子枪阴极使用0.1mm直径的钨丝制成V形（发叉式钨丝阴极），使用V形的尖端作为点发射源，曲率半径大约为0.1mm；场发射电子枪阴极使
用0.1mm直径的钨丝，经过腐蚀制成针状的尖阴极，一般曲率半径在
100nm~1μm之间。
由于制作工艺上的差异，造价不同，发叉式钨丝阴极便宜，场发射阴极很贵。
2、发射机制不同和优劣
钨灯丝属于热发射，在灯丝电极加直流电压，钨丝发热，使用温度一般在2600K~2800K之间，钨丝有很高的电子发射效率，温度越高电流密度越大，理想情况下的的电子枪亮度越高。
由于材料的蒸发速度随温度升高而急剧上升，因此钨灯丝的寿命比较短，一般在50~200小时之间，这个和设定的灯丝温度有关。
由于电子发射温度高，发射的电子能量分散度大，一般2ev，电子枪引起
的色差会比较大。
场发射电子枪主要的发射机制不是靠加热阴极，而是在尖阴极表面增加强电场，从而降低阴极材料的表面势垒，并且可以使得表面势垒宽度变窄到纳米尺度，从而出现量子隧道效应，在常温甚至在低温下，大量低能电子通过隧道发射到真空中，由于阴极材料温度低，一般材料不会损失，因此寿命很长，可使用上万小时。
3、电子枪控制方式和电子源直径不同和优劣性。
钨灯丝是三极自给偏压控制，具有偏压负反馈电路，因此发射电流稳定度高；由于阴极发射点源面积大，因此电子源尺寸也比较大，50~100μm，发射可达几十~150μA，但电子枪的亮度低，因此当电子束斑聚焦到几个纳米的时候，总的探针电流很小, 信噪比太低是限制图像分辨率的根本因素，当前最佳钨灯丝扫描电镜最佳分辨率3.0nm.
场发射电子枪没有偏压负反馈电路，外界电源的稳定度是决定因素，发射电流稳定度相比要低一些；由于尖阴极发射电源面积很小100nm左右，没有明显的电子源，因此使用虚电子源作为电子光学系统设计的初始物而存在，电子虚源直径一般在2~20nm，电子枪亮度相比钨灯丝提高上千倍。
当束斑尺寸缩小到1nm以下时依然具有足够强的探针电流来获得足够的成像信号，因此分辨率高，当前最佳的场发射扫描电镜分辨率实现了亚纳米级别。
4、系统真空度不同及优劣
钨灯丝扫描电镜使用一般的高真空，两级真空泵系统获得0.001pa的真空度即可满足，因此造价低。
场发射扫描电镜使用超高真空，需要三级真空泵必须获得0.0000001Pa以上的真空度才可以稳定工作。
原因在于电子枪尖阴极不耐较低的真空中被电离的离子轰击，否则枪尖很容易被扫平而失效，这时候的性能还不如钨灯丝，其次电子枪阴极尖端在较低的真空下，吸附的气体分子会急剧加大阴极材料的表面势垒，造成电子枪发射不稳，亮度降低，所以必须使用超高真空一般是10的-8次方。
超高真空系统的造价明显比钨灯丝高很多。
超高真空的洁净度要好于钨灯丝的一般高真空，因此很长时间，也就是在灯丝寿命内，系统可以免清洗和维护。
钨灯丝扫描电镜相对维护周期要短一些。
5、钨灯丝和场发射是具有明显档次差异的，这也从价格上明确反映。
钨灯丝扫描电镜十几万，场发射几十万，都是美元。
国内目前只能制造最低档次的钨灯丝扫描电镜。
