(人教2011课标版)九年级物理全册第17章《欧姆定律》第1节《电阻上的电流跟两端电压的关系》课件

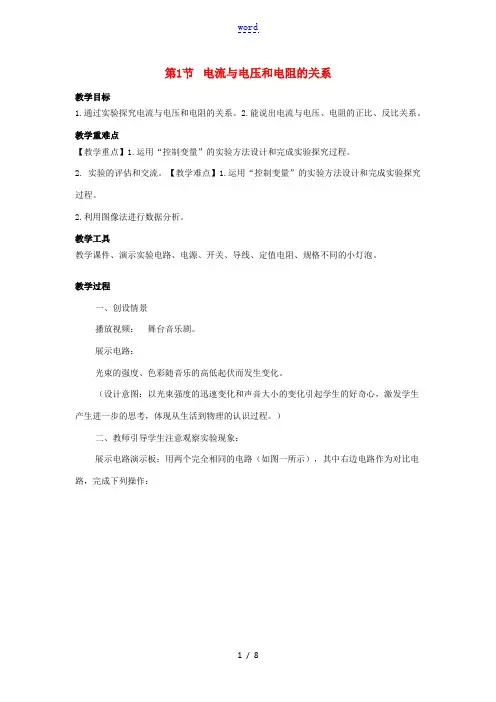

九年级物理全册 第十七章 欧姆定律 第1节 电流与电压和电阻的关系教案 (新版)新人教版-(新版)新
第1节电流与电压和电阻的关系教学目标1.通过实验探究电流与电压和电阻的关系。
2.能说出电流与电压、电阻的正比、反比关系。
教学重难点【教学重点】1.运用“控制变量”的实验方法设计和完成实验探究过程。
2.实验的评估和交流。
【教学难点】1.运用“控制变量”的实验方法设计和完成实验探究过程。
2.利用图像法进行数据分析。
教学工具教学课件、演示实验电路、电源、开关、导线、定值电阻、规格不同的小灯泡。
教学过程一、创设情景播放视频：舞台音乐剧。
展示电路：光束的强度、色彩随音乐的高低起伏而发生变化。
（设计意图：以光束强度的迅速变化和声音大小的变化引起学生的好奇心，激发学生产生进一步的思考，体现从生活到物理的认识过程。
）二、教师引导学生注意观察实验现象：展示电路演示板：用两个完全相同的电路（如图一所示），其中右边电路作为对比电路，完成下列操作：1.如图一两个电路中接入两个标有“2.5V,0.3A”规格的小灯泡。
闭合开关，观察两个小灯泡的亮度，现象如图二所示；2.将左边电路中的小灯泡更换为“3.8V，0.3A”规格的小灯泡，观察两个灯泡的亮度，现象如图三所示；3.在第2步的左边电路中再串联接入一节干电池，再次观察两个灯泡的亮度，现象如图三所示。
引导学生根据灯泡亮度的变化分析电路中电流大小的变化，结合电路中的元件，提出问题：通过导体的电流大小与导体电阻和导体两端电压的定量关系？导入新课（设计意图：利用更换电路中元件的方式，引导学生分析出电流大小与电压和电阻有关，及时提出问题，激发学生探究的欲望。
）二、新课讲授：1. 探究实验：电流与电压的关系探究电流与电压的关系：（1）提出问题：通过导体的电流跟电压有怎样的关系？（2）猜想与假设：它们之间可能存在何种关系，说出猜想依据。
猜想1：导体两端的电压越大，通过的电流越大。
猜想2：通过导体的电流与导体两端的电压成正比。
（3）设计实验：选择合适的器材设计探究方案,并画出电路图。
设置以下问题引导学生设计合理的实验：①你采用实验方法是。
人教版九年级物理全册《欧姆定律》欧姆定律PPT精品课件
B.RA<RB
C.RA=RB
I
A
B
D.无法确定
O
U
课堂练习
5. 在如图所示的电路中，调节滑动变阻器 R'，使灯泡正常发
光，用电流表测得通过它的电流值是0.4A。
(1)已知灯泡正常发光时的电阻是20Ω，求灯泡两端的电压。
(2)若电源电压为10V，求滑动变阻器连入电路的电阻。
解：(1)由欧姆定律得 = = 0.4A × 20Ω = 8V
，要求通过人体的电流不能大于10mA，那么此人身体接触的
电压不能大于（C
A．5V
B. 15V
）
C．30V
D．36V
3.甲、乙分别接入电压比是2∶1的电路中，已知它们的电阻比
是2∶3，则通过它们的电流比是
(
A．1∶1
B．2∶1
C．4∶3
D．3∶1
D
)
课堂练习
4.如图所示为A、B 两个导体的I -U 图线,由图线可知( B )
1.关于欧姆定律，下列说法正确的是( C )
A.通过导体的电流越大，这段导体的电阻就越小
B.导体两端的电压越高，这段导体的电阻就越大
C.导体中的电流跟导体两端的电压成正比，跟导体的
电阻成反比
D.导体的电阻与电压成正比，与电流成反比
课堂练习
ቤተ መጻሕፍቲ ባይዱ
2.如果某人的身体电阻约在3000Ω到4000Ω之间，为了安全
课堂探究
例题
一辆汽车的车灯，灯丝电阻为30 Ω，接在12 V的电源两端，
求通过这盏电灯的电流。
R=30Ω
解：由欧姆定律得
12V
= =
= 0.4A
人教版九年级物理全一册第十七章欧姆定律第一节电流与电压和电阻的关系
过
滑动变阻器作用：改 变电路中的电流和定
值电阻两端电压。
程
U
U
'
实验表格
实验次数
1 2 3
电压/V
1.0 1.5 2.0
电流/A
实验次数
１ ２ ３
电压/V
2 .0 2 .0 2 .0
电流/A
电阻/Ω
5 5 5
电阻/Ω
5 10 15
进行实 验
S A
R
R' V
（1）连接电路时，开关应处
于断＿开＿＿＿状态；滑动变阻器的滑 片应置于阻＿值＿最＿大＿＿位置处。
电流与电压和电阻的关系是： 1. 电阻一定时，导体中的电流跟 导体两端的电压成正＿比＿＿关系。 2. 电压一定时，导体中的电流跟 导体电阻成反＿比＿＿关系。
第四章
拓展延伸
当堂检测
１.在一电路中,当电流为0.2A时,该电路的电阻 为20Ω;而另一个电路也接在同样的电源上时,若通
过的电流为0.4A,则电阻为1____Ω.
R/Ω
I/A
归纳结论
当导体的电压一定时，通过导体的电流跟导 体的电阻成反比。
反比例式:
I1 = R2 I2 R1
反思：
1.电流与电阻两个物理量，是谁随谁变化？ 2.这个结论的前提是保持哪个物理量不变？ 3.有人说，这个结论可叙述为“在电压不变时，导体的 电阻与通过导体的电流成反比这种说法对吗？
课堂小结
知识 预备
你一定还记得：
1．电压是形成__电__流___的原因。
2．电阻表示导体对__电___流___的阻碍作用。
问题
那么通过某一导体的电流与导体两端的电 压、导体的电阻之间是不是存在着某种关系呢？

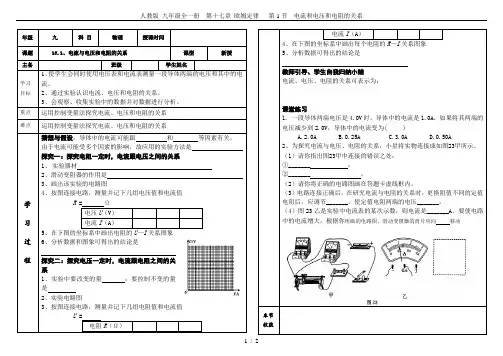

人教版 九年级全一册 第十七章 欧姆定律 第1节 电流和电压和电阻的关系
人教版 九年级全一册 第十七章 欧姆定律 第1节 电流和电压和电阻的关系1 / 2年级 九科 目物理授课时间课题 17.1、电流与电压和电阻的关系课型新授 主备班级学生姓名学习 目标1、使学生会同时使用电压表和电流表测量一段导体两端的电压和其中的电流。
2、通过实验认识电流、电压和电阻的关系。
3、会观察、收集实验中的数据并对数据进行分析。
重点 运用控制变量法探究电流、电压和电阻的关系 难点运用控制变量法探究电流、电压和电阻的关系学 习 过 程猜想与假设：导体中的电流可能跟 和 等因素有关。
由于电流可能受多个因素的影响，故应用的实验方法是 探究一：探究电阻一定时，电流跟电压之间的关系1、 实验器材2、滑动变阻器的作用是3、画出该实验的电路图4、按图连接电路，测量并记下几组电压值和电流值R = Ω电压U （V ） 电流I （A ）5、在下图的坐标系中画出电阻的U —I 关系图象6、分析数据和图象可得出的结论是探究二：探究电压一定时，电流跟电阻之间的关系1、实验中要改变的量 ；要控制不变的量是2、实验电路图3、按图连接电路，测量并记下几组电阻值和电流值U =电阻R （Ω）电流I （A ）4、在下图的坐标系中画出每个电阻的R —I 关系图象5、分析数据可得出的结论是教师引导、学生自我归纳小结电流、电压、电阻的关系可表示为：课堂练习1. 一段导体两端电压是4.0V 时，导体中的电流是1.0A ，如果将其两端的电压减少到2.0V ，导体中的电流变为( )A.2.0AB.0.25AC.3.0AD.0.50A2、为探究电流与电压、电阻的关系，小星将实物连接成如图23甲所示。
（1）请你指出图23甲中连接的错误之处： ①_______ ； ②_______ 。
（2）请你将正确的电路图画在答题卡虚线框内。
（3）电路连接正确后，在研究电流与电阻的关系时，更换阻值不同的定值电阻后，应调节_______，使定值电阻两端的电压_______。

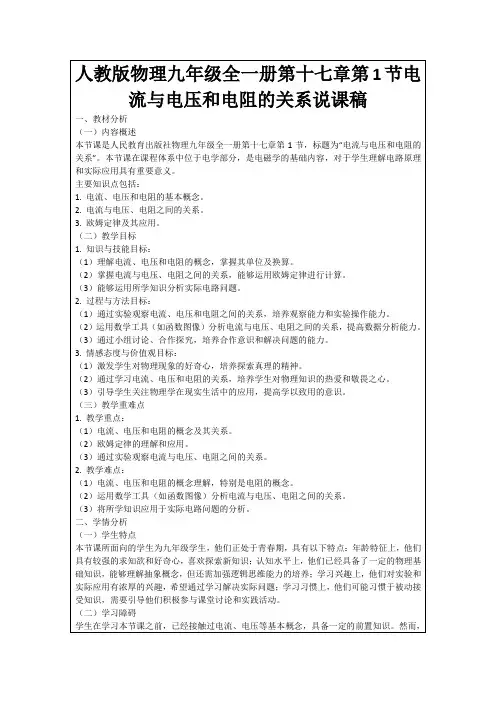

人教版物理九年级全一册第十七章第1节电流与电压和电阻的关系说课稿
为了帮助学生巩固所学知识并提升应用能力，我计划设计以下巩固练习和实践活动：
1.设计一些填空题、选择题和计算题，让学生独立完成，以检验他们对基础知识的掌握。
2.安排小组实验，让学生亲自操作，验证电流、电压和电阻之间的关系，并撰写实验报告。
3.创设一些实际问题情境，要求学生运用所学知识解决问题，培养他们的实际应用能力。
（2）运用数学工具（如函数图像）分析电流与电压、电阻之间的关系，提高数据分析能力。
（3）通过小组讨论、合作探究，培养合作意识和解决问题的能力。
3.情感态度与价值观目标：
（1）激发学生对物理现象的好奇心，培养探索真理的精神。
（2）通过学习电流、电压和电阻的关系，培养学生对物理知识的热爱和敬畏之心。
（3）引导学生关注物理学在现实生活中的应用，提高学以致用的意识。
人教版物理九年级全一册第十七章第1节电流与电压和电阻的关系说课稿
一、教材分析
（一）内容概述
本节课是人民教育出版社物理九年级全一册第十七章第1节，标题为“电流与电压和电阻的关系”。本节课在课程体系中位于电学部分，是电磁学的基础内容，对于学生理解电路原理和实际应用具有重要意义。
主要知识点包括：
1.电流、电压和电阻的基本概念。
（二）教学反思
在教学过程中，可能遇到的问题或挑战包括：学生对抽象概念的理解困难，实验操作不熟练，小组合作效率低下等。为应对这些问题，我会采取以下措施：
1.使用直观的教具和多媒体资源帮助学生理解抽象概念。
2.在实验前进行充分的指导，确保学生掌握实验操作技能。
3.对小组合作学习进行有效管理，确保每个学生都能参与其中。
3.利用学生的好奇心，引导他们思考电流、电压和电阻之间的关系，从而自然过渡到本节课的主题。
人教版九年级物理《第17章-欧姆定律》知识点汇总整理
第一节电阻上的电流跟两端电压的关系当电阻一定时，导体中的电流跟导体两端的电压成正比。
当电压一定时，导体的电流跟导体的电阻成反比。
第二节欧姆定律及其应用1、欧姆定律内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
（德国物理学家欧姆）公式：I = URR=UIU=IRU——电压——伏特（V）；R——电阻——欧姆（Ω）；I——电流——安培（A）使用欧姆定律时需注意：R=UI不能被理解为导体的电阻跟这段导体两端的电压成正比，跟导体中的电流成反比。
因为电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度，其大小跟导体的电流和电压无关。
人们只能是利用这一公式来测量计算导体的电阻而已。
第三节电阻的测量伏安法测量小灯泡的电阻【实验原理】R=U I【实验器材】电源、开关、导线、小灯泡、电流表、电压表、滑动变阻器。
【实验电路】【实验步骤】①按电路图连接实物。
②检查无误后闭合开关，使小灯泡发光，记录电压表和电流表的示数，代入公式R=U I 算出小灯泡的电阻。
③移动滑动变阻器滑片P 的位置，多测几组电压和电流值，根据R=U I ，计算出每次的电阻值，并求出电阻的平均值。
【实验表格】次数电压U/V 电流I/A 电阻R/Ω 平均值R/Ω123 【注意事项】①接通电源前应将开关处于断开状态，将滑动变阻器的阻值调到最大；②连好电路后要通过试触的方法选择电压表和电流表的量程；③滑动变阻器的作用：改变电阻两端的电压和通过的电流；保护电路。
第17章 欧姆定律课件 -人教版九年级全一册物理
约5 A
约1 A
约1 A
约2 A
约0.5 A
约0.2 A
问题： 电流大小与哪些因素有关？
猜想：
猜想1：电流与电压有关系？猜想依据是什么？ 猜想2：电流与电阻有关系？猜想依据是什么？
研究方法：控制变量法
一、 研究“电阻上的电流与两端电压的关系”
方法：控制R不变，改变电阻两端的U，观察I的变化。 I
电阻一定时，导体中的电流跟导体两端的电压成正比 。
R/Ω 5 10 15 U=3V
I/A 0.6 0.3 0.2
电压一定时，导体中的电流跟导体的电阻成反比.
一、欧姆定律
导体中的电流，跟导体两端的电压成正比， 跟导体的电阻成反比。
公式： I U R
变形式：U IR
RU I
注意：
1、单位要统一 电压U――伏特（V） 电阻R――欧姆（Ω） 电流I――安培（A）
(1)R=10Ω (保护电路 结论：当电阻一定时，电流与电压成正比。
二、研究“电阻上的电流与电阻的关系”
方法：控制R不变，改变电阻两端的U，观察I的变化。 I
R 滑动变阻器的作用：保证电阻两端的电压保持不变和 保护电路。 结论：当电压一定时，电流与电阻成反比。
注意：
1、不能说成，“电压与电流成正比”。因为电压是导 体中产生电流的原因，因为有电压才有电流。
2、不能说“电压一定时，导体的电阻与通过它的电 流成反比。”因为电阻是导体本身的一种性质，与导 体两端的电压以及电流无关。
3、导体中的电流和导体两端的电压都是针对同一个 导体而言的，不能拿一个导体中的电流和另一个导 体上的电压进行分析。
R＝10Ω U/V 1 2 3 I/A 0.1 0.2 0.3
人教版九年级物理全册 第十七章电流电压电阻关系讲义(带答案)
人教版九年级物理全册 第十七章电流电压电阻关系讲义（带答案）漫画释义知识互联网4电流电压电阻的关系—电流电压电阻电阻关系欧姆定律是关于电流、电压、电阻三者关系的实验规律．在研究三者关系的时候用到了科学探究中广泛使用的方法——控制变量法．所谓控制变量法就是在控制其他变量不变的情况下, 分别探究其中部分变量的关系的方法．1．电流与电压的关系在电阻一定时，导体中的电流与导体两端的电压成正比．可以用数学形式表达为：UI=定值注意正确理解电流跟电压的关系：（1）这里导体中的电流和导体两端的电压都是针对同一导体而言的，我们用电压表和电流表测量的是同一导体中的电压和电流，不能说一个导体中的电流和另一个导体上的电压成正比．（2）不能反过来说，电阻一定时，电压跟电流成正比．这里存在一个逻辑关系的问题，电流、电压都是物理量，有各自的物理意义，物理量之间存在一定的因果关系，这里的电压是原因，电流是结果，是因为导体两端加了电压，导体中才有电流，不是因为导体中通了电流才加了电压，因果关系不能颠倒．2．电流与电阻的关系 电压不变的情况下，导体中的电流跟导体的电阻成反比．可以用数学形式表达为：IR =定值 注意正确理解电流跟电阻的关系：（1）电流和电阻也是针对同一导体而言的，谁的电阻就影响谁的电流，不能说一个导体的电流与另一个导体的电阻成反比．（2）不能说导体的电阻与通过它的电流成反比．我们知道，电阻是导体本身的一种特性，即使导体中不通电流，它的电阻也不会改变，更不会因为导体中电流的增大或减小而使它的电阻发生改变．（3）在说明电流与电压、电阻的关系时，一定要标明是哪一段电路或哪一个导体． 3．欧姆定律欧姆定律的内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比．表达式：UI R=U 表示一段导体两端的电压，单位为伏特V ；R 表示这段导体的电阻，单位为欧姆Ω；I 表示通过这段导体中的电流，单位为安培A ．注意：（1）欧姆定律适用于从电源正极到负极之间的整个电路或其中某一部分电路，并且是纯电阻电路．（2）欧姆定律中“通过”的电流I ，“两端”的电压U 及“导体”的电阻R 都是同一个导体或同一段电路上对应的物理量．不同导体的电流、电压、电阻之间不存在上述关系．因此在运用公式模块一 电流、电压、电阻三者的关系知识导航人教版九年级物理全册 第十七章电流电压电阻关系讲义（带答案）UI R=时，必须将同一个导体或同一段电路的电流、电压、电阻代入计算，三者一一对应． （3）欧姆定律中三个物理量间有同时性，即在同一部分电路上，由于开关的闭合或断开以及滑动变阻器滑片位置的移动，都会引起电路的变化，从而导致电路中的电流、电压、电阻的变化，所以公式UI R=中的三个量是同一时间而言．（4）由欧姆定律的公式U I R =可推出：U IR =；UR I=．这两个公式并非欧姆定律的内容，切勿混淆．导体的电阻是导体本身的一种特性，与电压的大小和电流的大小无关，因此对于某一电路或某一导体来说，U 与I 的比值不变．即使导体未连入电路，两端未加电压，其电阻还是客观存在的，如果题目中没有特别的说明，每个导体的电阻可认为是不变的．（5）公式中的三个物理量，必须使用国际单位制中的单位．【例1】 在一段导体的两端加一可变电压U ，以下说法中不正确的是（ ）A ．由UR I=可知，R 与U 成正比B ．不管U 如何变化，U 与I 的比值不变C ．U 增加几倍，单位时间内通过该导体横截面的电荷量就增加几倍D ．当U 一定时，通过导体横截面的电荷量与通电时间成正比 【答案】 A【例2】 一个电阻两端的电压是4V 时，通过的电流是0.2A ，导体的电阻是 ，如果电阻两端的电压变为8V 时，通过电阻的电流是 ，当电阻两端电压为零时，导体的电阻是 ，通过导体的电流是 ．【答案】 20Ω，0.4A ，20Ω，0A【例3】 将一段导体接在电路中，如果将加在它两端的电压增大一倍，关于导体的电阻和通过它的电流，下列说法中正确的是（ ）A ．电阻和电流都保持不变B ．电阻不变，电流增大一倍C ．电流不变，电阻增大一倍D ．电阻和电流都增大一倍 【答案】 B【例4】 在某电源电压不变的电路中，若将电路的电阻增加20Ω时，通过电路的电流将变为原来的3/4，则电路原来的电阻是（ ）A ．15ΩB ．25ΩC ．35ΩD ．60Ω夯实基础能力提升【答案】D【例5】 一段粗细均匀的电阻丝，将它接在6V 的电源上时，通过它的电流是0.5A ，如果把它对折起来，拧成一股，再接在这个电源上，那么通过它的电流将是（ ） A ．0.5A B ．1A C ．2A D ．0.25A【答案】 C【例6】 一段导体两端的电压为4.5V 时，导体中的电流是0.3A ，如果电压增大到6V ，导体中的电流多大?如果导体中电流为100mA 时，能否用最大量程为3V 的电压表测该导体两端的电压?【答案】 根据欧姆定律，先求导体电阻R ，已知0.3A I =， 4.5V U =，根据U I R =，则 4.5V150.3AU R I ===Ω再求两端电压为6V U '＝时的电流6V0.4A 15ΩU I R ''===，导体中的电流为0.4A ，当通过导体的电流为100mA 0.1A I ''==时，导体两端电压为U ''，导体电阻R 不变．故有0.1A 15 1.5V 3V U I R ''''==⨯Ω=< 可以用最大量程为3V 的电压表测导体两端的电压．【例7】 在“探究电流与电压关系”的实验中，分别用R 1、R 2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U -I 关系图像，从图可以看出R 1与R 2的大小关系是（ ）A ．R 1>R 2B ．R 1=R 2C ．R 1<R 2D ．无法确定【答案】 A【例8】 某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I -R 图像，下列结论与图像相符的是（ ）A ．电阻一定时，电流随着电压的增大而增大B ．电阻一定时，电压随着电流的增大而增大C ．电压一定时，电流随着电阻的增大而减小D ．电压一定时，电阻随着电流的增大而减小 【答案】 C人教版九年级物理全册 第十七章电流电压电阻关系讲义（带答案）1．等效电阻假设有一个电阻，可以代替电路中某个部分的电阻而不影响电路的效果，我们就称这个电阻为这部分电路的等效电阻，等效电阻也叫总电阻．2．串联电路的电阻关系串联电路的总电阻等于各串联电阻之和，即123R R R R =++……证明：设串联电阻阻值为1R 、2R 、3R ……串联后总电阻为R ，由欧姆定律：U IR =，111U I R =，222U I R =，333U I R =……根据串联电路的电流和电压关系： 123U U U U =++…… 123I I I I ＝＝＝……得：112233IR I R I R I R =++……，123R R R R =++如果n 个阻值都是R 的导体串联，则总电阻 R nR =串根据串联电路中电流处处相等，得： 312123......U U U U R R R R === 也就是说，串联电路中电阻越大，其两端电压就越高，此即串联电路的分压规律． 注：可以将电阻的串联看成是增加了导体长度，所以电阻串联总电阻比任何一个分电阻都大． 3．并联电路的电阻关系并联电路的总电阻的倒数等于各并联电阻的倒数之和，即： 1231111......R R R R =++ 证明：设并联电路电阻值为1R 、2R 、3R ……并联后总电阻为R ，由欧姆定律：312123123,,,......U U U UI I I I R R R R ====根据并联电路的电流和电压关系： 123U U U U =＝＝…… 123I I I I =++……得：312123......U U U U R R R R =++，1231111......R R R R =++如果n 个阻值都是R 的导体并联，则总电阻：RR n=并 根据并联电路各支路两端电压相等，得：112233IR I R I R I R =++……可以推出： 1221,n n I I R RI R I R ==注意：并联电路的三个重要性质：性质1：并联电路的总电阻小于任何一个并联导体的电阻．可以将电阻的并联看作是增大了导体的横截面积，所以总电阻小于任何一个分电阻．模块二 串并联电路中的电阻关系知识导航性质2：由公式1231111......R R R R =++ 可以看出并联电路中，若某一支路的电阻值增大，则总电阻也增大；若某一支路的电阻值减小，则总电阻也减小．性质3：若并联支路增多，则总电阻减小，若支路减少，则总电阻增大．【例9】 图中有四组不同的电阻，已知R 1<R 2，由图可以看出电阻值最小的一组是（ ）【答案】 B【例10】 两个电阻并联后的总电阻为4Ω，其中一个电阻的阻值为12Ω，另一个电阻的阻值为Ω；若将这两个电阻串联，总电阻为 Ω．【答案】 6 18【例11】 现有阻值分别为8Ω、6Ω、4Ω、2Ω的四个电阻可供选用．若要获得1.6Ω的电阻，则（ ）A ．应将阻值为8Ω和2Ω的两电阻串联B ．应将阻值为8Ω和2Ω的两电阻并联C ．应将阻值为6Ω和4Ω的两电阻串联D ．应将阻值为6Ω和4Ω的两阻值并联【答案】 B【例12】 将三个阻值为60Ω的电阻按一定的方式连接起来，其总电阻的最大值和最小值分别是（ ）A ．180Ω；20ΩB ．90Ω；40ΩC ．90Ω；20ΩD ．180Ω；90Ω 【答案】 A【例13】 把两个阻值不同的电阻R 1和R 2串联，则总电阻（ ）A ．介于两个电阻之间B ．比任何一个电阻都要小C ．比任何一个电阻都要大D ．可能等于其中的一个电阻 【答案】 C【例14】 下列几组电阻并联合，等效阻值最小的一组是（ ） 夯实基础能力提升人教版九年级物理全册 第十七章电流电压电阻关系讲义（带答案） A ．30Ω和15Ω B ．20Ω和25Ω C ．10Ω和35Ω D ．5Ω和40Ω【答案】 D【例15】 如图所示电路，电阻R 1=R 2=4Ω，电源电压保持不变，当S 1、S 2都闭合时，电流表的示数为0.75A ，此时电路是 联电路，电路的总电阻是 Ω．当S 1闭合、S 2断开时，电路的总电阻是_______Ω，电流表的示数是______A ．【答案】 并 2 4 0.75【例16】 甲、乙两个导体的电阻之比是1:2，将它们串联接到同一电源两端，通过它们的电流强度之比是 ，两端的电压比是 ；若将它们并联到同一电源中，通过两个电阻的电流之比是 ，电阻两端电压之比是 ． 【答案】 1:1 1:2 2:1 1:1【例17】 如图所示的电路中，定值电阻R 2为10Ω，闭合开关S 前后干路中总电流的比为2∶3，则R 1的阻值为_______．【答案】 20Ω【例18】 定值电阻R 1=10Ω，R 2=5Ω，串联在电源电压不变的电路中时，通过R 1的电流I 1=0.2A ，则电源电压U =＿＿V ；若将两电阻并联在同一电路中时，干路中的电流I =＿＿＿A ． 【答案】 3 0.9【例19】 如图所示电路中，开关S 断开和闭合时，电流表示数之比是1：3，则R 1和R 2之比是（ ）模块三 欧姆定律计算夯实基础A．1：3 B．1：2 C．2：1 D．3：1【答案】B【例20】如图所示的电路中，电压U保持不变，R1=3R2，开关S断开时，电流表示数为I l，开关S闭合时，电流表示数为I2．则I1：I2= ．【答案】3：4【例21】如图所示，电源电压恒定．闭合开关S1S2，电压表示数为9V，电流表示数为1.5A；断开开关S2，电压表示数为6V．则R l和R2的阻值分别是（）A.6Ω 2ΩB.6Ω 3ΩC.4Ω 2ΩD.4Ω 3Ω【答案】B【例22】有两个灯泡串联在电路中，电路中的电流是0.2安培，电源电压是9伏特，灯泡L1的人教版九年级物理全册 第十七章电流电压电阻关系讲义（带答案） 电阻是20欧姆，求：（1） 电路中的总电阻（2） 灯泡L 2的电阻（3） 灯泡L 1和L 2两端的电压【答案】 （1）45Ω；（2）25Ω；（3）U 1=4V ；U 2=5V【例23】 有两个灯泡串联在电路中，电路中的电流是0.3安培，电源电压是12伏特，灯泡L 1两端的电压是6伏特，求：（1）电路中的总电阻（2）灯泡L 2两端的电压（3）两个灯泡的电阻分别为多大 【答案】 （1）40Ω（2）6V （3）20Ω；20Ω【例24】 有两个灯泡串联在电路中，电路中的电流是0.1安培，灯泡L 1两端的电压是3伏特，灯泡L 2两端的电压是9伏特，求：（1）两个灯泡的电阻分别为多大（2）电路中的总电阻（3）电源电压 【答案】 （1）30Ω；90Ω（2）120Ω（3）12V提高班 【拓展1】 三个不等值的电阻，123R R R >>，其等效电阻R 的阻值不可能（ ） A ．串联时，1R R > B ．并联时3R R <C ．不论串联还是并联，R 的阻值在1R 到3R 之间D ．不论串联还是并联，只要一个电阻的阻值变小，R 的阻值一定变小 【答案】 C【拓展2】 一定值的电阻两端电压从5V 上升到6V 时，通过电阻的电流强度增大了0.5A ，则该电阻的阻值为（ ）A. 12ΩB. 11ΩC.10ΩD. 2Ω 【答案】 D【拓展3】 电阻120R =Ω，250R =Ω，将它们并联后接到电源上，若通过电阻1R 的电流为0.1A ，则通过电阻2R 的电流是＿＿A.【答案】 0.04A【拓展4】 某电阻接入电源后，电路中的电流为2A ，再串联一个30Ω的电阻时，电路中的电流减小到0.4A ，则该电阻的阻值为 Ω，电源电压是 V ．【答案】 7.5 15V【拓展5】 在图所示的电路中，由三节新干电池串联成的电池组做电源，L 1、L 2 的电阻分别为R 1=3欧姆，R 2=6欧姆，请将答案填入空白处： ①K 闭合，K 2断开时，A 1的示数是______安培；②K 闭合，K 2闭合后，A 的示数是______安培；V 的示数是______伏特． 【答案】 1.5 2.25 4.5尖子班 思维拓展训练（选讲）【拓展1】 某电阻接入电源后，电路中的电流为2A ，再串联一个30Ω的电阻时，电路中的电流减小到0.4A ， 则该电阻的阻值为 Ω，电源电压是 V ．【答案】 7.5 15V【拓展2】 一定值的电阻两端电压从5V 上升到6V 时，通过电阻的电流强度增大了0.5A ，则该电阻的阻值为（ ）A. 12ΩB. 11ΩC.10ΩD. 2Ω【答案】 D【拓展3】 （多选）在如图所示的电路中，开关S 闭合后，电流表A 1、A 2的示数相等. 关于三个电阻的阻值关系，可能的是（ ） A ．R 1＝R 2＝R 3B ．R 3＝R 2≠R 1C ．R 3＝R 1≠R 2D ．R 2＝R 1≠R 3【答案】 A C【拓展4】 有四个电阻，已知它们的电阻值R 1＞R 2＞R 3＞R 4。
人教版九年级物理全第十七章欧姆定律第1节电流与电压和电阻的关系说课稿
4.图表展示：使用图表和动画展示电流、电压和电阻的关系，帮助学生直观地理解这些物理量之间的变化规律。
（三）巩固练习
为了帮助学生巩固所学知识并提升应用能力，我计划设计以下巩固练习和实践活动：
1.实验操作：让学生分组进行实验，测量不同电阻下的电流和电压，记录数据，分析实验结果。
（二）教学反思
在教学过程中，可能遇到的问题包括学生实验操作不熟练、理论知识理解不深刻、课堂互动不足等。应对策略包括：
1.提前进行实验操作演示，确保学生掌握实验步骤；
2.通过实例分析和图表展示，帮助学生更好地理解理论知识；
3.增加课堂提问和小组讨论环节，促进生生互动和师生互动。
课后，我将通过学生的课堂表现、作业完成情况和反馈信息评估教学效果。具体反思和改进措施包括：
1.师生互动：
-提问：在讲解概念和实验过程中，适时提问，引导学生思考，检查学生对知识的理解和掌握。
-反馈：对学生的回答给予及时反馈，鼓励正确的思考方向，纠正错误的理解。
2.生生互动：
-小组讨论：在实验设计和数据分析阶段，组织学生进行小组讨论，共同探讨问题解决方案。
-小组报告：每组学生汇报讨论结果，其他小组进行评价和补充，促进生生之间的交流与合作。
4.组织小组讨论，鼓励学生相互交流，共同探讨电流、电压和电阻之间的关系；
5.对学生的进步给予及时的反馈和表扬，增强他们的学习自信心。
三、教学方法与手段
（一）教学策略
本节课我将采用以下教学方法：
1.情境教学法：通过设置生活化的情境，引发学生的兴趣和思考，将抽象的物理概念与学生的生活经验相结合，提高学生的学习积极性。
九年级物理全册 第十七章 欧姆定律 第1节 电流与电压和电阻的关系教案 (新版)新人教版
第1节 电流与电压和电阻的关系一、教学目标：二、教学过程：创设物理情境出示亮暗可以调节的台灯，让学生分析出台灯亮暗可以随时可以改变的原因，然后让学生根据桌面上提供的器材分析，能否自己可以制作出一个亮暗可以自动调节的台灯？你能否说出它亮暗可以改变的原理是什么？为什么这两种方案都可以改变灯泡的亮暗？从学生的疑惑中导入新课。
合作探究探究点一 探究电阻一定时，电流跟电压之间的关系1．提出问题：探究电流与电压、电阻之间有什么定量关系？2．猜想或假设：根据台灯亮暗改变的两个方案来引导和启发学生的想像力，进行猜想或假设。
猜想：加在导体两端的电压越大，通过它的电流就会越大；导体的电阻越大，流过它的电流就会越小。
3．设计实验：让学生交流讨论设计实验的过程中从以下几个方面展开：（1）所用到的探究方法能否确定？（2）实验中的电压和电流这两个物理量如何获取？（3）实验中如何确定定量和变量？（4）能否设计出实验电路图？根据学生的发言，师做适当的点拨和补充，进行归纳总结。
归纳总结：（1）探究的方法：控制变量法；（2）实验中通过电流表和电压表示数的变化来反映电流和电压的变化；（3）实验中通过取一定值电阻的目的是为了控制电阻不变，通过滑动变阻器来改变定值电阻两端的电压；（4）电路图为：4．进行实验：活动1：首先让学生讨论、交流连接实物图时应该注意哪些问题？1．探究电流与电压的关系通过实验探究出电流与电压的关系；能说出在电阻一定时，电流与电归纳总结：（1）连接电路和更换元件时，开关应处于断开状态，滑动变阻器的滑片应放到最大阻值的位置上。
（2）电流表、电压表的连接方式、量程的选择、正负接线柱的接法；滑动变阻器的连接方式和接法。
（3）闭合开关前，明确研究对象；控制什么量不变，改变什么量；观察记录哪些数据？（4）测量过程中电路闭合时间不能过长，读取数据后要断开电路，以防止通电时间过长电阻发热给实验带来误差。
活动2：学生根据自己设计的电路图来连接实物图，进行实验，并将实验数据记录在数据表格中。
