井下工具手册
1名称型号:GZ105-1公锥2、用途:专门从油管、钻杆、套铣筒、封隔器等有孔落物的内孔进行造扣打捞的工具。
主要用于有接箍的油管或厚壁管类落物。
3、结构：公锥是长锥形整体结构，分接头和打捞丝扣两部分。
接头上部有与钻杆相连接的螺纹，有正反扣标志槽,便于归类与识别。
4、原理：当公锥进入打捞内孔之后，加适当钻压并转动钻具,迫使打捞丝扣挤压吃入落物内壁进行造扣.当所造之扣能承受一定的拉力和扭距时，可采取上提或倒扣的办法将落物全部或部分捞出。
5、技术规范：（1）规格型号：GZ105-1 （2)外形尺寸：Ø105mmx535mm （3）接头螺纹：NC31（210）(4)使用规范及性能参数：㈠打捞螺纹表面硬度HRC60-65. ㈡抗拉极限：大于等于932Mpa。
㈢冲击韧性：大于等于58。
8S/cm3. ㈣打捞直径：54－77mm。
6、操作方法：当工具下至鱼顶上部1-2m时,开泵循环，并逐渐下放工具至鱼顶，观察泵压变化。
如泵压突然上升，指重表悬重下降,说明公锥进入鱼腔,可以进行造扣打捞。
如果悬重逐步下降而泵压并无变化，说明公锥插入鱼腔外壁的套管环形空间，应上提钻柱，然后转动管柱，重对鱼腔,直至悬重与泵压均有明显变化（公锥入腔）,才能加压造扣进行打捞。
打捞鱼腔畅通，泵压无明显变化的落鱼时，应增加扶正找中接头或采用引鞋结构，以防止造扣位置错误，酿成事故。
7、注意事项:打捞操作时，不允许猛顿鱼顶,以防将鱼顶或打捞螺纹顿坏。
尤其应注意分析判断造扣螺纹位置，切忌在落鱼外壁与套管内壁的环行空间造扣，以避免造成严重后果。
1、名称型号：MZ/NC31—1母锥2、用途：母锥是一种专门从油管、钻杆等管状落物外壁进行造扣打捞的工具。
可用于无内孔或内孔堵死的圆柱形落物进行打捞。
3、结构：母锥是长筒形整体结构,由上接头与本体两部分构成.上接头有正反扣标志槽（一道槽为正扣.两道槽为反扣）,本体内锥面上有打捞螺纹。
4、原理：母锥工作原理与公锥相同，均依靠打捞丝扣在钻压与扭距作用下，吃入落物外壁造扣，将落物捞出。
钻井技术试题
钻井技术一、填空1、近钻头扶正器直径较大，与钻头直径差（）mm。
（石大）（难度系数2）答案：1~22、在使用满眼钻具时，稳定器与井眼的间隙超过（）mm时应及时更换稳定器。
（石大）（难度系数3）答案： 4.83、现场监督应要求施工单位定期检查套管头（），防止套管头内镗孔磨损。
（钻井监督中石化）（难度系数2）答案：防磨套4、在钻开油气层后的起钻作业前，应测（），在保证井控安全的情况下才允许起钻作业。
（钻井监督中石化）（难度系数2）答案：后效（油气上窜速度）5、如果要停钻检修或保养设备，必须将钻头下至或起到（）处进行。
（钻井监督中石化）（难度系数2）答案：套管鞋6、起下钻铤、取心筒等无台阶钻具必须上好（）。
（钻井监督中石化）（难度系数1）答案：安全卡瓦7、钻进、起下钻时，坐岗人员认真观察钻井液面，并做好记录，发现溢流，按( )动作实施关井。
（钻井监督中石化）（难度系数2）答案：“四七”8、人们常说司钻手中掌握着三条命，是指人身、设备、( )。
（钻井安全手册）（难度系数2）答案：井下安全（井）9、开钻前，循环系统试运转压力按钻井设计最大工作压力的( )倍进行。
（勘探与生产工程监督）（难度系数2）答案：1.2~1.510、开钻前，钻井设备试运转时间不少于( ) min,各部分工作正常，所有管线不刺、不漏，油气水路畅通。
（监督管理办法）（难度系数1）答案：9011、下钻遇阻不能硬压，原则上采用( )的办法通过。
（监督管理办法）（难度系数2）答案：一通、二冲、三划眼12、在钻井工程中，( )、地层破裂压力和坍塌压力是科学地进行钻井设计和施工的基本依据。
（石大）（难度系数1）答案：地层压力13、单位高度或单位深度的压力增加值，称为( )。
（石大）（难度系数1）答案：压力梯度14、地层某处的( )是指该处以上地层岩石基质和孔隙中流体的总重力所产生的压力。
（石大）（难度系数2）答案：上覆岩层压力15、上覆岩层压力随深度增加而( )。
地质岩心钻探规程

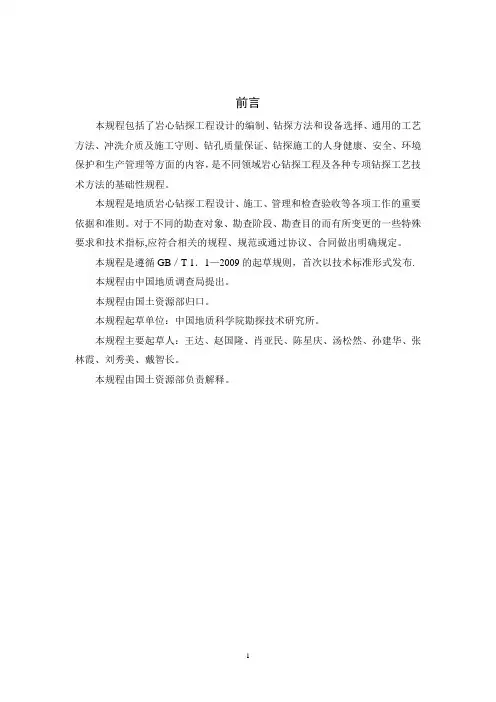

前言本规程包括了岩心钻探工程设计的编制、钻探方法和设备选择、通用的工艺方法、冲洗介质及施工守则、钻孔质量保证、钻探施工的人身健康、安全、环境保护和生产管理等方面的内容，是不同领域岩心钻探工程及各种专项钻探工艺技术方法的基础性规程。
本规程是地质岩心钻探工程设计、施工、管理和检查验收等各项工作的重要依据和准则。
对于不同的勘查对象、勘查阶段、勘查目的而有所变更的一些特殊要求和技术指标,应符合相关的规程、规范或通过协议、合同做出明确规定。
本规程是遵循GB／T 1．1—2009的起草规则，首次以技术标准形式发布.本规程由中国地质调查局提出。
本规程由国土资源部归口。
本规程起草单位：中国地质科学院勘探技术研究所。
本规程主要起草人：王达、赵国隆、肖亚民、陈星庆、汤松然、孙建华、张林霞、刘秀美、戴智长。
本规程由国土资源部负责解释。
地质岩心钻探规程1 范围本规程规定了钻探施工过程所有工序的技术要求及相关管理规定.本规程中对“岩心”的界定是广义的,指能采集到的各类岩石样品，即除圆柱状的岩心外，也包括各种岩块、岩样和岩屑，故各种反循环连续取心也被纳入岩心钻探的范围。
本规程主要适用于地质岩心钻探，工程勘察、工程施工、水文水井钻探和油气井钻探的小口径钻孔施工,可参照本规程。
本规程适用于孔深3000 m以内的钻孔施工.2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本（包括所有的修改单）适用于本文件。
GB／T 1。
1 标准化工作导则第1部分：标准的结构和编写GB／T 3787手持武电动工具的管理、使用、检查和维修安全技术规程GB／T 5005钻井液材料规范GB 6722爆破安全规程GB／T 9151钻探工程名词术语GB 15848铀矿地质勘查辐射防护和环境保护规定GB／T 16950金刚石岩心钻探钻具设备GB／T 16951金刚石绳索取心钻探钻具设备GB／T 18376。
(仅供参考)钻杆的尺寸规格
钻杆的尺寸规格计算平端重量 外径 壁 厚尺寸规格 名义重量Lb/ft kg/m in mm 钢级In mm参考的弯曲加厚端,供对焊钻杆接头用2 3/8 6.65 6.26 9.32 2.37560.3E,X,G,S 0.2807.11 外加厚 2 7/8 10.40 9.72 14.48 2.87573.0E,X,G,S 0.3629.19内加厚或外加厚3 1/2 9.50 8.81 13.12 3.50088.9 E 0.254 6.45内加厚或外加厚3 1/2 13.30 12.31 18.34 3.50088.9E,X,G,S 0.3689.35内加厚或外加厚3 1/2 15.50 14.63 21.79 3.50088.9 E 0.44911.40内加厚或外加厚3 1/2 15.50 14.63 21.79 3.50088.9X,G,S 0.44911.40外加厚或内外加厚4 14.00 12.93 19.26 4.000101.6E,X,G,S 0.3308.38内加厚或外加厚4 1/2 13.75 12.24 18.23 4.500114.3 E 0.271 6.88内加厚或外加厚4 1/2 16.60 14.98 22.31 4.500114.3E,X,G,S 0.3378.56外加厚或内外加厚 4 1/2 20.00 18.69 27.84 4.500114.3E,X,G,S 0.43010.92外加厚或内外加厚5 16.25 14.87 22.15 5.000127.0X,G,S 0.2967.52 内加厚5 19.50 17.93 26.71 5.000127.0 E 0.3629.19 内外加厚5 19.50 17.93 26.71 5.000127.0X,G,S 0.3629.19外加厚或内外加厚5 25.60 24.03 35.79 5.000127.0 E 0.50012.70 内外加厚5 25.60 24.03 35.79 5.000127.0X,G,S 0.50012.70外加厚或内外加厚 5 1/2 21.90 19.81 29.51 5.500139.7E,X,G,S 0.3619.17 内外加厚5 1/2 24.70 22.54 33.57 5.500139.7E,X,G,S 0.41510.54 内外加厚6 5/8 25.20 22.19 33.05 6.625168.3E,X,G,S 0.3308.38 内外加厚 6 5/8 27.70 24.21 36.06 6.625168.3E,X,G,S 0.3629.19 内外加厚拉伸性能要求屈服强度 抗拉强度最小 最大 最小组别 钢级psi Mpa psi Mpa psi Mpa 最小伸长率 2in. (50.80mm)%1 E-75 75000 517 105000 724 100000 689 见注X-95 95000 655 125000 862 105000 724 见注G-105 105000 724 135000 931 115000 793 见注 3S-135 135000 931 165000 1138 145000 1000 见注。
B19-M14-1.5-1800锚索钻杆
B19-M14*1.5*1800锚索钻杆一、产品介绍我公司生产的锚索钻杆、锚杆钻杆、风钻钎杆、一字型成品钎、十字型成品钎等系列产品，杆体采用55SiMnMo 、90CrMo 优质六方中空合金钢为原料，产品经高压煅制，真空整体调质热处理。
应用数控自动化设备加工成型，保证了稳定可靠的产品质量。
产品广泛应用于矿山巷道支护钻孔、矿山凿岩开采，煤矿岩巷、桥梁隧道的掘进等工程施工。
二、产品参数锚索钻杆/锚杆钻杆常用规格性能参数表：三、产品说明1、钻杆应进行定期保养维护，根据使用环境和空气湿度确定保养周期，定期进行防锈涂油及防尘处理。
2、钻杆的使用需在钻机的额定钻距内，根据钻距的技术参数和钻机型号，选用相匹配的钻杆。
3、我公司生产的锚索钻杆、锚杆钻杆、风钻钎杆、一字型成品钎、十字型成品钎等系列产品，杆体采用55SiMnMo 、90CrMo 优质六方中行号 规格型号mm主要用途 备 注 直径 长度 螺纹规格 1 B19 500～3000 T16×6－M14 钻锚杆孔 单根使用 2 B19 500～3000 T16×6－T16 钻锚索孔 连接器连接 3 B19 500～3000 T18×6－T18 钻锚索孔 连接器连接 4 B22 500～6000 T19×6－M16 钻锚杆孔 单根使用 5 B22 500～6000 T19×6－T19 钻锚索孔 连接器连接 6 B22 500～6000 T20×6－T20 钻锚索孔 连接器连接 7 B25 500～6000 T22×6－M18 钻锚杆孔 单根使用 8 B25 500～6000 T22×6－T22 钻锚索孔 连接器连接 9B25500～6000T24×6－T24钻锚索孔连接器连接空合金钢为原料，产品经高压煅制，真空整体调质热处理。
应用数控自动化设备加工成型，保证了稳定可靠的产品质量。
自-渤海中成螺杆钻具中文钻具手册最新版(ERT)
序言在近几十年中,螺杆钻具作为一种井下动力工具获得了迅速发展，其优势在于：1.井底直接提供动力,减少了井下钻具的磨损和损坏。
2.增加钻头的转速和扭矩,提高了进尺率。
3.可准确地定向、造斜、纠偏。
４.可用于水平井、开窗侧钻、扩眼、取芯等作业，显著提高钻井的经济效益。
5.与转盘同时使用用于直井全面钻进,大幅提高机械钻速。
在这本手册中主要介绍了中成牌螺杆钻具的工作原理、性能、使用要求及注意事项,从而使用户能够安全、高效的使用我们的产品。
操作人员必须具有一定的专业素质以及实际经验,并需要对本说明书进行仔细阅读。
但是，本手册绝不能作为操作人员进行作业的唯一依据。
随着技术的进步,我们将不断推出更多新产品以满足市场需要,因此，请及时参考我们最新的参数手册。
如果在使用过程中发现关于钻具操作,生产安全以及本手册提供信息的不明之处等问题,请及时联系我们，我们会尽力帮你解决。
20０８.8版权所有:未经许可，本出版物的任何部分都不得以任何的形式手段，如电子、机械、照相、录制等进行复制、资料检索或播送。
ﻬ一、企业简介渤海装备中成机械制造有限公司螺杆钻具制造厂是中国石油天然气集团公司确认的定点生产厂，螺杆钻具产品采用从美国史密斯公司引进的全套设计制造技术和专用设备而生产，包括生产制造与整机装配生产线、热处理可控气氛生产线以及定子橡胶生产线，具有当代国际先进水平。
公司生产的螺杆钻具，经过十多年对国外技术的消化、吸收和改进,已生产出直径６0~2８6ｍｍ,１6种规格，３.5Mpa、7Mpa、14Mｐa三种水眼压降系列,单头与多头，单弯、双弯以及可调弯壳体，配合各种形式扶正器使用的400多个品种的螺杆钻具,而且能够独立开发和生产适用于各种用途的各种规格系列的螺杆钻具。
近年来为适应市场需求开发了一系列大扭矩、大功率、耐高温、长寿命螺杆钻具,并研制出应用于小井眼井、连续油管钻井及修井作业的小直径螺杆钻具、应用于空气欠平衡钻井的空气泡沫螺杆钻具及应用在钾酸盐等特殊钻井液中钻井的螺杆钻具，其中多项技术获得国家专利证书。
三开中完通井技术措施
三开中完技术措施一、基本情况1、井身结构示意图2、前期施工情况三开钻进过程中，主要采用PDC钻头+弯螺杆进行钻进，钻至井深4280m，曾在2828m-4280m使用Φ315.9mm牙轮钻头+Φ311扶正器通井划眼。
二、三开中完技术措施先采用单扶扩划眼通井，然后进行测井，根据测井提供的井径数据，再采取双扶、三扶对井径扩大率偏小的井段进行针对性的扩划眼通井。
（一）通井钻具组合1、单扶组合：Φ315.9mm三牙轮钻头+浮阀+9″钻铤×1根+Φ313mm扶正器+9″钻铤×2根+8″钻铤×3根 +7″钻铤×4根+Φ139.7mm钻杆。
2、双扶组合：Φ315.9mm三牙轮钻头+浮阀+9″钻铤×1根+Φ313mm扶正器+9″钻铤×1根+Φ312mm扶正器+ 9″钻铤×1根 +8″钻铤×3根+7″钻铤×4根+Φ139.7mm钻杆。
3、三扶组合：Φ314.1mm三牙轮钻头+浮阀+9″钻铤×1根+Φ313mm扶正器+9″钻铤×1根+Φ312mm扶正器+9″钻铤×1根+Φ312mm扶正器+8″钻铤×6根+7″钻铤×4根+Φ139.7mm钻杆。
（二）三开中完重点技术措施1、先使用Φ315.9mm牙轮钻头+Φ312mm扶正器进行单扶通井划眼，在2828m-3700m井段发现摩阻异常则划眼至畅通无阻，正常情况下至3700m开始主动扩划眼至井底，大排量循环干净井底，根据井下情况，注入重稠浆循环带砂。
然后，起钻到套管鞋再下钻到底，中途遇阻则划眼，划到底后循环到砂起钻。
2、进行双扶通井，钻头出套管后控制好速度匀速下放，在3350米以上对摩阻大和遇阻的井段进行针对性划眼、结合开泵反复上下提拉的方式修整井壁直至畅通，从3350米开始连续划眼至井底，对憋钻的井段反复扩划眼结合开泵反复上下提拉的方式修整井壁直至畅通，划到底后用重稠泥浆循环干净砂子后进行长短起钻至套管鞋再下钻，起下钻记录好摩阻异常井段，下钻时再针对性划眼或开泵上下提拉修整井壁。
02-思迈易投水利软件材料库(仅供参考)
钻头φ100 钻头φ110 钻头φ165 钻头100型 钻头150型 钻头φ89～105 钻头φ100～102 导孔钻头φ190 导孔钻头φ216 导孔钻头φ270 扩孔钻头体φ900 扩孔钻头体φ1200 扩孔钻头体φ1400 扩孔钻头体φ2000 扩孔器 扩孔器φ75 扩孔器φ91 扩孔器φ110 扩孔器φ168 扩孔器φ219 钻杆接头 风钻钻杆 钻杆 钻杆 钻杆φ73 钻杆φ50 钻杆φ76 钻杆φ90 钻杆T38 钻杆T42 钻杆T45 液压钻钻杆T45 钻杆液压履带钻 钻杆台车 钻杆潜孔钻 普通钻杆φ164 普通钻杆φ176 普通钻杆φ182 普通钻杆φ228 锚杆φ18 锚杆φ20 锚杆φ22 锚杆φ23 锚杆φ25 锚杆φ28 锚杆φ30 锚杆φ32 锚杆φ36 锚杆3×φ25 锚杆3×φ28 锚杆3×φ30 锚杆3×φ32 锚杆3×φ36 滚刀 冲击器
kg kg kg kg kg kg kg kg kg 发 个 个 发 发 发 发 个 m m m m m kg 个 个 个 个 个 个 个 个 个 个 个 个 个 个 个 个 kg 个 个 个 个 个 个 个 个 个 个 个 个 个 个 个
7.21 7.21 7.21 5.602 6.924 5.137 5.137 5.137 5.505 0.37 0.37 0.65 0.65 1.95 1.95 3.77 2.28 0.56 3.18 0.37 0.85 0.56 80 247 247 730 0 1113 1929 45 68 348 517 68 0 0 0 0 0 250 89 1280 0 248 460 460 1248 1248 320 1500 0 310 248 0 360
5.8 78 0 5.17 3 0 3.32 0 20 0 0 1.66 0 0 21.5 9.47 8.24 23.52 0 0 6 3.67 7.8 8.24 0 1.54 15 15 20 5 30 26.19 0 55.65 548 190 0 22 39114 0 10.15 14.2 10.2 10.8 12.1 35 7.49 1.8 1.8 1.35 1.8 0 350 0 0
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、产品简介
中心通缆钻杆又称做随钻测量钻杆，主要应用于千米定向钻机进行深孔定向钻进。
定向钻进技术是目前世界上最先进的钻进方法之一，是利用钻孔自然弯曲规律或采用人工造斜工具使钻孔按设计要求延伸钻到预定目标的一种钻进方法，可以按照预先设计的钻进轨迹钻进至指定位置。
中心通缆钻杆是定向钻进所使用的信号传输装置，也是保证定向钻进顺利实施的重要组成部分。
由于钻杆使用环境恶劣，对信号传输的质量和杆体性能稳定有着更高的要求。
二、产品优势
钻杆采用符合API标准的G105石油管进行生产，制造工艺分为接头加厚一体型和摩擦焊接型，杆体通过整体调质处理，可提高整体力学性，延长使用寿命，通缆接头采用进口PPR（100）级全新原料定制加工，模具精度高，密封效果高于同类产品，通信线缆为进口特殊导体铜合金线缆，可以应对各种极端使用环境。
三、应用范围
中心通缆钻杆一般要求在完整的煤层（f≥1 ）或稳定的岩层（f≤6）中施工；主要用于煤矿井下近水平长距离瓦斯抽放钻孔、探放水钻孔施工，也可用于地面和坑道近水平工程钻孔等定向钻孔施工。
主要应用于煤矿井下定向钻进、煤矿井下回转钻进以及其他地质受控定向钻进工况，以及瓦斯抽放、煤气层开发、紧急救援、探测排放采空区积水及地质构造等。
