涂料配方设计
涂料配方设计 涂料配方 一般说来，我们先根据涂料的使用要求，即涂料在工作环境下应具备的性能指标来选定基料树脂和顔料，再根据施工要求和选定的基料来确定溶剂，在此基础上再来考虑涂料的添加剂或其他助剂等，形成一个初步配方。涂料中各组成的绝对数量和它们的相对比例对涂料的性能有很大影响。其中只要有一个组分选择不当，涂料的性能就会变差。乳胶涂料的顔/基比（P/B）？ 在乳胶涂料中，基料与顔料是重要的组成部分，在顔料和基料已经确定的情况下，涂膜的构造和物理性能基本上取决于二者之比。所谓顔/基比是指顔料分（即
顔料和填料）的质量百分数对固体树脂（不挥发分）质量百分数的质量比，通常用P/B来表示。
顔料体积浓度（PVC） 在进行乳胶涂料配方设计时，往往是以质量百分数表示。然而构成乳胶涂料的树脂、顔、填料及其他固体添加剂，它们的密度差异很大，因此它们在整个涂膜中的体积分数显著不同。而在确定涂料干膜性能时，体积分数比质量分数更为重要。特别是对不同配方的涂料进行性能比较试验时，其体积分数的重要性更为突出。顔料体积浓度是涂膜中顔料的体积在涂膜总体积中所占的百分比，以PVC来表示
临界顔料体积浓度（CPVC） 临界顔料体积浓度是指基料聚合物正好覆盖顔料粒子表面并充满顔料粒子堆积空间时的顔料体积浓度，通常用CPVC表示
P/B是设计涂料配方时起什么作用？ • 在研究涂料中顔料和基料间的质量关系时，只需简单的数字运算，在配方的最初设计阶段是非常实用的。在实际应用中，按涂料的P/B来进行内用、外用乳胶涂料的分类是可行的。通常外用型的P/B为（2.0～4.0）：1.0，较为适宜的是3.0：1.0。而内用乳胶涂料在（4.0～7.0）：1.0范围内。如为有光乳胶涂料，P/B往往要小于1.0。
通过P/B可以大概推知涂料的某些性能。P/B高的配方，其性能不适于户外使用，因为外墙涂料要求有良好的耐久性及耐候性，而较少的基料不能在大量顔、填料粒子周围形成连续涂膜。 运用P/B的概念，可以设计出各种类型乳胶涂料的配方。
PVC、CPVC在设计涂料配方时起什么作用？ 在对具有不同组成的涂料进行对比试验时，只用P/B就很难说明问题。通过对PVC的了解对试验数据的解释更为科学。因为涂料的许多物理性能与其组成变化有一非常明确的对应关系。C.P.V.C.值是色漆配方中的一个重要参数。当配方中的P.V.C.值低于C.P.V.C.值时，基料的数量除了润湿顔料之外还可使顔料质点牢固地分散在基为中间，使涂膜的泽度高，难以生锈、透水透气性低，有气泡产生。在低PVC配制涂料时，顔料粒子分散在基料聚合物的连续相里，形成所谓“海-岛”结构。在达到C.P.V.C.值时，涂膜中恰好有足够的基料润湿质点。但随着顔料的增加，PVC超过某一极限值时，基料聚合物就不能将顔料粒子间的空隙完全充满，这些未被填充的空隙就潜藏在涂膜中，因而涂膜的物性以该PVC的极限值为界限，开始急剧下降。所以，高性能或外用涂料配方的PVC一般不应超过CPVC，否则涂膜许多物性将受到不利影响。反之，一般性能或内用涂料配方的PVC可超过CPVC。外用涂料的PVC一般为30％～55％，内用涂料的PVC可更大些，一般为45％～70％。为了节省资源和降低成本，高PVC乳胶涂料的研究已成为发展建筑涂料的重要内容之一，故应引起对高PVC涂料的乳液产品的注意。 下面以设计一个内墙乳胶漆为例 1.首先确定待设计乳胶漆的性能要求； 内墙用乳胶漆的使用环境对于乳胶漆的物理性能没有特殊要求，但要能很容易地用水和清洗剂清洗污迹。对于施工性能，内墙乳胶漆的要求是要有良好的流平性，施工时不能出现涂刷接头和太显眼的刷痕。此外，我国目前乳胶漆的施工习惯，大多数是滚涂和刷涂相结合的方法。对于这种施工方法，乳胶漆的粘度（涂－4杯）应控制在45～55s的范围内。
关于贮存性能，一般要求在贮存过程中应有良好的悬浮性，至少不应有结块性沉淀，以方便施工和保证涂料性能。最后，还应注意乳胶漆在低温施工时的成膜问题以及在贮存过程中的防霉变问题等。
2.选择基料种类并确定其用量 涂料的配方有两种基料可供选择，一是选用聚醋酸乙烯乳胶漆，二是选用苯丙乳液材料易购，加之市场上比较流行，因而选用苯丙乳液配制，即设计的是苯丙乳胶漆的配方。
根据经验知道，内用苯丙乳胶漆的苯丙乳液用量为25％时就能配制出性能很好的乳胶漆来；而从上面介绍的顔料－基料比也可以知道，内用乳胶漆的顔料－基料比范围为3～7：1，这里选择苯丙乳液的用量为25％。
3.确定顔（填）料种类及用量 • 以白色乳胶漆为例，在普通用途的内用乳胶漆中常用的顔（填）料有钛白粉（内用乳胶漆可选用锐钛型）、立德粉、碳酸钙、滑石粉和硅灰石粉或重质碳酸钙等5种。根据内用乳胶漆的顔料－基料比为3～7：1的范围，这里选择3.3：1。若苯丙乳胶漆的用量为25％，并假设，其在乳胶漆中的固体含量为12％，顔（填）料的总量为40％。
显然，这样大量的顔料用量，仅用钛白粉和立德粉既使乳胶漆的市场价格难以承受，也是没有必要的，因而采用顔料和填料搭配使用的方法。
根据经验将上述5种顔（填）料搭配使用如下（％）：钛白粉10；立德粉40；碳酸钙15；滑石粉20；硅灰石粉15。按总量40％，折合成在乳胶漆中的用量（％）就是：钛白粉4；立德粉16；碳酸钙6；滑石粉8；硅灰石粉6。
4.确定助剂的种类及其用量 上面所确定的是乳胶漆的基本组分，为了满足性能上的要求。
5.试配及检验 确定了初步设计配方以后，即可以按照一这的程序试配，并对所得到的乳胶漆进行最直观的涂刷性能（流平性、流挂性等）和粘度等进行初步检测。
6.配方调整 在性能的初步检验时可能会发现，乳胶漆的粘度很低，经短时间的贮存即有明显的沉淀，而且漆膜看起来也可能显得很粗糙，成本也可能偏高了。
7.进行综合性检测 本步骤主要地使用经过调整的（粘度、涂刷性能等已经满意）配方，配制适当量的乳胶漆，进行全面的性能检测，并根据检测结果对配方再进行适当调整。
乳胶漆的生产过程 乳胶漆的生产一般有两种方法，一种是色浆法，即把顔料、填料先调入已溶解有润湿分散剂的配方水中，经过高速分散或研磨制得色浆。用氨水或其他PH值调节剂将乳液的PH值调至7～8后，根据工艺条件可以直接和助剂、色浆混合均匀后再和乳液混合均匀制成乳胶漆；另一种方法是直接法，即将顔料、填料分散于基料中，再和助剂等一起分散均匀再进行研磨。前一种方法由于先制色浆，可以反复多次分散或研磨，制成品的细度较高，从而给漆料带来一系列优异性能。无论是着色顔料还是体质顔料，在买来的时候，都是由数百个到数千个一次粒子凝聚起来的二次粒子组成的。在和乳液混合的时候，或是将顔料的二次粒子还原成一次粒子后再混合，或是将二次粒子直接加到乳液中去，据此，配制方法也有明显的不同。前一种混合方法叫做研磨着色法或色浆法。后一种方法叫做干着色法。色浆水是对顔料二次粒子施加大量的机械能，使其先在水中解聚、分散形成色浆，再与基料混合。与此相反，干着色法是将顔料二次粒子直接加入到基料中进行搅拌。因此，两种配制方法所制造的涂料，其固体分和顔料的解聚、分散状态明显不同
（1）色浆法 色浆法制造乳胶涂料的流程：首先，将顔料分散剂和湿润剂、增稠剂水溶液、水及其他组成物用捏合机或搅拌浆机进行预混合，再用胶体磨或砂磨机将顔料二次粒子解聚、分散，调制成顔料浆。把顔料浆移到搅浆机中，然后，把预先（根据需要）加有增塑剂和成膜助剂的乳液加进去，进行混合。加水调节粘度，这样就制得乳胶涂料。最后经过滤，装罐即得成品。
（2）干着色法 干着色法是将乳液、顔料和添加剂在搅浆机或捏合机中混合制得涂料的。用干着色法制备涂料比色浆法工艺简单，而且可以制得高浓度涂料，其缺点是顔料分散状态不能达到要求的标准。此外，由于用作基料的乳液要经受比较苛刻的条件，所以对顔料混合稳定性的要求很高。干着色法出现的这些问题完全是因为顔料粒子形成了二次粒子所造成的。也就是说，当把二次粒子加到乳液中时，多孔的二次粒子就很快将水吸入孔中，乳液粒子因二次粒子表面的过滤作用局部被 浓缩，形成湿润膜。如果对膜施加外力，二次粒子将会解聚，但如果湿润膜太坚韧，就很难解聚了。
乳液聚合物的硬度对涂膜性能影响？ 一般来说，聚合物乳液是共聚体，以能形成刚性聚合物的单体（硬单体）和形成柔韧聚合物的单体（软单体）搭配在一起共聚而得。
乳胶涂料中使用的典型硬、软单体有： 硬单体 苯乙烯、甲基丙烯酸甲酯、氯乙烯、丙烯腈、醋酸乙烯等； 软单体 丙烯酸高级烷基酯、顺丁烯二酸和反丁烯二酸的高级烷基酯、高级乙烯基酯、乙烯、丁二烯等。
柔性乳液聚合物对于成膜性、初期光泽和伸长性等涂膜性能有利，但单体的选择、考虑的方面很多，例如粘结力、顔料结合力、保色性和耐候性等不仅仅是由硬度一个方面支配，故单体的选择必须综合考虑。硬性乳液聚合物对涂膜的耐污染性、耐划伤性和保光性有利，但涂膜的耐洗刷性和经济性也是选择单体时要同时考虑的。 要选择适当硬度的乳液聚合物来保证最终涂膜的耐碱、耐水及各种性能。
Q.如何提高乳胶涂料的遮盖力？ 乳胶涂料遮盖力的好坏与所用顔料遮盖力强弱有直接关系。涂料的遮盖力不足，说明使用遮盖力较强的顔料不够，造成填料耗用过多，这是由于涂料厂为了降低成本，大量采用各种填料来代替遮盖力较好的顔料造成的。另外，涂料的粘度过稀、搅拌不均匀、施涂不均匀等都会造成遮盖力不足。当底涂与面涂的顔色相差过大时，即使使用一般遮盖力的涂料，也会显得遮盖力不足。为了提高涂料的遮盖力，应选用遮盖力强的顔料，如钛白、立德粉等。填料的加入量要适当，在保证质量的前提下再考虑降低成本。另外，在涂料施
最新涂料的配方设计中pvc和cpvc的关系
1 前言色漆的配方设计，一般可以分为以下几个步骤：①根据色漆的应用性能选定主要成膜物质；②选定颜、填料，以及它们和成膜物质的比例；③选用溶剂、助剂及它们的使用配比。
其中和色漆实验直接相关的是第②步，即选用颜料及制订出颜料和成膜物质的比例，它是决定涂膜的最终性能的关键步骤之一。
2 颜料及临界颜料体积浓度（ PVC&CPVC ）在配方设计中的应用颜、填料和成膜物质比例的确定这一步骤相当重要，在涂料的使用性能确定后，其中树脂、填料的品种也基本确定，此时颜、填料和成膜物质比例会大大影响到涂料性能。
通过使用颜料及临界颜料体积浓度（ PVC&CPVC ）的概念拟订配方会更准确、简便，所设计出来的配方与涂料的期望性能很接近，因而会大大减少实验量。
2.1 颜料体积浓度（ PVC ）概念颜料体积浓度（ PVC ）是指涂料中颜料和填料的体积与配方中所有非挥发分（包括树脂、乳液的固体组分和颜料、填料等）的总体积之比 , 可用如下公式计算：式中， M i ：颜填料质量； M j ：漆基（树脂）质量； r i ：颜填料密度； r j ：漆基（树脂）密度。
i=1 ～ n, 表示不同颜填料的品种； j=1 ～ m, 表示不同漆基的品种。
其中：漆基（树脂）质量和密度均指的是固体树脂的数值（若是乳液，其密度是指干漆膜密度，此时漆基体积 = 乳液质量×固含量 / 乳液干膜密度）。
得到 PVC 值后，在 0 ～ 100% 变化，值的大小可以影响到涂膜的性能。
从 0 到 100% 时，涂膜从一个极端状态到另一个极端状态（从完全漆基到完全颜、填料），在此过程中，涂膜性能一般如下变化：①耐磨性、耐湿性、防腐蚀性、光泽度从高到低；②抗起泡性、渗透性、粘稠性、对比率从低到高。
2.2 临界颜料体积浓度（ CPVC ）单纯的 PVC 值对涂料的影响并不直观，因此又引入了临界颜料体积浓度（ CPVC ）的概念，它指的是在PVC 值增加过程中，当漆基树脂恰好能润湿所有颜料粒子时的 PVC 值，所代表的漆基树脂是指临界状态下的树脂含量。
粉末涂料的配方设计 (1)
粉末涂料的配方设计粉末涂料应用十分普及，在许多领域正在逐步替代含溶剂涂料等传统涂料，几十年的发展，粉末涂料技术已很成熟，这里简要介绍基本配方（通用型）设计和部分重点市场的配方设计（实用型）、试验过程等。
一、粉末涂料基本配方设计要点1、环氧型粉末涂料环氧粉末是热固性粉末最早研发和形成市场的粉末品种，一般是基于双酚A型环氧树脂，按照常见的看法。
环氧粉末分为功能型和装饰型两类。
、功能型环氧粉末近年来发展迅速，主要应用在防腐（输油输气、管件和阀件、钢筋等）领域、电子（元件等）和电气领域（汇流排和母线等）。
功能型环氧粉末的基础树脂除双酚A型环氧树脂，也经常采用改性环氧如酚醛环氧树脂、橡胶弹性体环氧树脂等，具体在后面“功能型环氧粉末”有较具体的叙述。
装饰性环氧粉末目前并不普及，一般应用于特殊效果如水纹（绵绵漆）和裂纹粉末、浴室把手罩光透明粉和铸铁件表面花纹（如缝纫机机头用皱纹）等。
凡是在一定温度（110～200℃）下能与环氧基反应的化合物，都可以作为环氧粉末的固化剂，而事实上适合环氧粉末的固化剂主要品种有胺类（双氰胺、改性或加速双氰胺），酸酐（芳香族酸酐、脂环族酸酐等）酰肼（葵二酸二酰肼、己二酸二酰肼等）、咪唑类（往往作促进剂）和有机酚类固化剂等几类，根据不同的技术要求而选择相应的固化剂，同时要选择合适的固化促进剂配合，满足各种实际需要和固化条件，促进剂也有很多种类，如乙酰丙酮金属盐【M (AA)n】、三苯基膦（TPP）及其鏻盐、芳基异氰酸酯的加成物(取代脲)、2-苯基咪唑啉以及二甲基咪唑等。
2、环氧/聚酯型（混合型）粉末当前在国内还是生产量最大和使用面最宽的品种。
配方设计主要从涂层各项性能要求和售价成本入手。
相关技术和配方在前后有关章节中有具体说明。
二、常见配方实用型主要以耐候性粉末、白色家用电器粉末（以微波炉为例）、基础美术型粉末、户内外高透明粉末为基本内容，针对功能型粉末再作重点介绍，这是由于功能型粉末（以环氧粉末为主）实际应用领域和市场近来扩展很快，用途和性能不断提高，是目前重要的研发方向之一，同时也是能够取得较好经济效益的重要途径。
复合硅酸盐保温隔热涂料的配方设计
复合硅酸盐保温隔热涂料的配方设计
复合硅酸盐隔热保温涂料以多种优质轻体无机矿物质为填料，搭配适量化学添加剂和复合高温粘合剂，经特殊工艺复合精制而成。
复合硅酸盐保温隔热涂料具有质轻、阻燃、美观、导热系数、隔热性能好、粘结强度大、干燥时间短、便于运输等特点。
复合硅酸盐隔热保温涂料的使用寿命是传统保温材料的3~4倍，但保温层厚度却是传统保温材料的
1/3~1/5，可广泛应用于石油化工。
电业建筑。
金属冶炼、医药纺织、造船造纸等多种行业的管道罐体、旋转体、异型设备的保温隔热、保冷等作用。
复合硅酸盐隔热保温涂料的配方设计见表1。
表1复合硅酸盐隔热保温涂料的配方设计
原材料用量/kg备注
4700乳液300除注明外，各物质的用量不变
H2O260
32044
HEC 3.5
消泡剂A10 1.5分两次加入
DOP3
乙二醇 2.5
醇酯-123
消泡剂F-111 1.0
润湿剂WT/1113 1.5
KH550适量
玻璃微珠/%0~40%先用偶联剂润湿微珠，可以使微珠表面状态变成亲油性，用量每次增加8 %，相应偶联剂用量也增加
其他填料15每次仅用一种填料分析隔热或拉伸
强度以便比较
中国新型涂料网。
水性涂料的配方设计及其应用
水性涂料的配方设计及其应用华南理工大学化学与化工学院张心亚二O二O年五月1三分树脂，七分配漆一、水性涂料的配方设计2水性涂料的配方体系•水性涂料，以水为分散介质和稀释剂的涂料。
•配方设计时，不仅要关注聚合物的类型、乳液及分散体的性能，合理选择各种助剂并考虑到各成分之间的相互影响进行合理匹配，还要针对特殊要求选用一些特殊添加剂，最终形成适用的配方。
✓单组份——一般性能✓双组份——高性能、高附加值3水性涂料的配方体系✓水性树脂✓成膜助剂✓抑泡剂和消泡剂✓流平剂✓润湿剂✓分散剂✓流变助剂✓增稠剂✓防腐剂✓着色剂✓填料✓pH调节剂✓蜡乳液或蜡粉✓特殊添加剂：如防锈剂、增硬剂、消光剂、抗划伤剂、增滑剂、抗粘连剂、憎水剂、耐磨剂、紫外线吸收剂等。
✓离子水4单组份水性涂料的配方体系✓水性树脂✓成膜助剂✓抑泡剂和消泡剂✓流平剂✓润湿剂✓分散剂✓流变助剂✓增稠剂✓防腐剂✓着色剂✓填料✓pH调节剂✓蜡乳液或蜡粉✓特殊添加剂：如防锈剂、增硬剂、消光剂、抗划伤剂、增滑剂、抗粘连剂、憎水剂、耐磨剂、紫外线吸收剂等。
✓离子水✓固化剂5双组份水性涂料的配方体系成膜物质颜、填料助剂分散介质——水8水性涂料的配方体系_水性树脂•水性树脂: 成膜的基料，决定漆膜的主要功能。
水性漆配方中，基料是形成漆膜并决定漆膜性能的关键组分。
配方设计时应尽量提高水性树脂的用量，占体积比的60-70%，使得漆液中的有效成膜物含量尽可能多，这样才能保证制漆一道涂装漆膜较厚，丰满度高。
9水性涂料的配方体系_水性树脂✓丙烯酸乳液(Polyacrylic emulsions，PA)✓聚氨酯分散体(Polyurathane dispersions，PUD )✓水性环氧树脂✓水性醇酸树脂10水性涂料的配方体系_颜填料及染料着色颜料：着色、装饰、遮盖体质颜料：降低成本防锈颜料特种颜料11☐颜料（pigments）是研磨得很细的、被分散于涂料中的颗粒或粉末，主要提供颜色、遮盖力和体积。
肌肤粉末涂料配方设计
肌肤粉末涂料配方设计
粉末涂料是以固体树脂和颜料、填料及助剂等组成的固体粉末状合成树脂涂料。
和普通溶剂型涂料及水性涂料不同，它的分散介质不是溶剂和水，而是空气。
它具有无溶剂污染，100％成膜，能耗低的特点。
目前，用于户外运动器械的表面一般会涂覆一层具有肌肤质感的粉末涂料，当人体皮肤与运动器械表面接触时，使得粉末涂料层具有很好的平滑度和柔和度，从而使得运动器械的表面的肌肤触感很好，以此使得人们在运动过程中具有更舒适的体验。
然而，由于户外运动器械长时间使用之后，运动器械表面的粉末涂料涂层容易脱落，使得运动器械的表面凹凸不平，使得粉末涂料失去肌肤质感，进而影响人们在运动过程中的体验感。
因此，仍有改进的空间。
为了使得粉末涂料具有很好的肌肤质感，本技术提供一种具有肌肤质感的粉末涂料。
第一方面，本技术提供一种具有肌肤质感的粉末涂料，采用如下的技术方案：一种具有肌肤质感的粉末涂料，包括以下重量份的组分：户外聚酯35-75份；聚酯固化剂0.5-1.4份；聚氨酯4-18份；聚氨酯固化剂1.4-2.9份；丙烯酸树脂9-18份；邻磺酸对苯二胺0.5-1.1份；硫酸钡17-46份；流平剂0.4-1.7份；增光剂0.5-1.8份；蜡0.1-0.9份；碳黑0.2-1.2份。
通过采用上述技术方案，采用户外聚酯作为主体树脂，与丙烯酸树脂以及聚氨酯树脂共同配合，得到一种具有肌肤质感的粉末涂料，将此粉末涂料涂覆于运动器械的表面形成粉末涂料层时，使得粉末涂料层具有很好的柔和度和舒适度，。
外墙防水涂料的配方

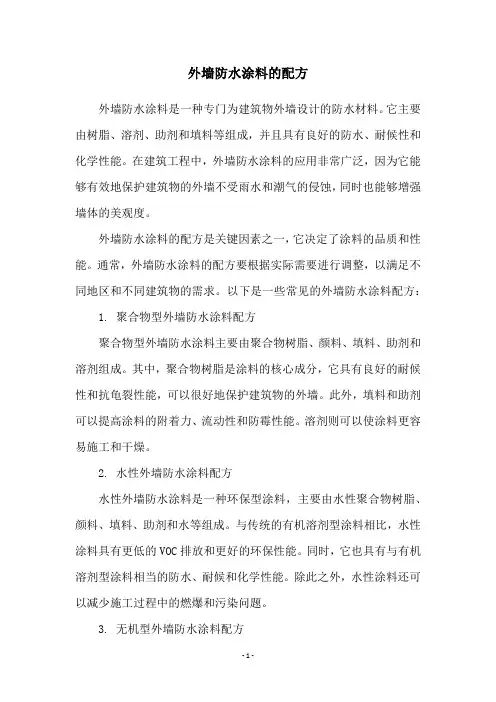

外墙防水涂料的配方外墙防水涂料是一种专门为建筑物外墙设计的防水材料。
它主要由树脂、溶剂、助剂和填料等组成，并且具有良好的防水、耐候性和化学性能。
在建筑工程中，外墙防水涂料的应用非常广泛，因为它能够有效地保护建筑物的外墙不受雨水和潮气的侵蚀，同时也能够增强墙体的美观度。
外墙防水涂料的配方是关键因素之一，它决定了涂料的品质和性能。
通常，外墙防水涂料的配方要根据实际需要进行调整，以满足不同地区和不同建筑物的需求。
以下是一些常见的外墙防水涂料配方： 1. 聚合物型外墙防水涂料配方聚合物型外墙防水涂料主要由聚合物树脂、颜料、填料、助剂和溶剂组成。
其中，聚合物树脂是涂料的核心成分，它具有良好的耐候性和抗龟裂性能，可以很好地保护建筑物的外墙。
此外，填料和助剂可以提高涂料的附着力、流动性和防霉性能。
溶剂则可以使涂料更容易施工和干燥。
2. 水性外墙防水涂料配方水性外墙防水涂料是一种环保型涂料，主要由水性聚合物树脂、颜料、填料、助剂和水等组成。
与传统的有机溶剂型涂料相比，水性涂料具有更低的VOC排放和更好的环保性能。
同时，它也具有与有机溶剂型涂料相当的防水、耐候和化学性能。
除此之外，水性涂料还可以减少施工过程中的燃爆和污染问题。
3. 无机型外墙防水涂料配方无机型外墙防水涂料主要由无机水泥、氧化铝、钛白粉、硅酸钙、高岭土和纤维等组成。
无机材料具有较好的耐候性、抗龟裂性和耐腐蚀性能，能够很好地防止水分渗透和表面龟裂。
此外，无机涂料还可以通过改变颜色和纹理来增强建筑物的观感。
总之，外墙防水涂料的配方是涂料性能和品质的决定因素之一，不同的配方可以满足不同的需求。
在选择涂料时，除了考虑涂料的防水性能、耐候性和美观度外，还需要考虑它的环保性和施工方便性。
课程设计涂料的配方设计
课程设计涂料的配方设计一、教学目标本节课的学习目标包括知识目标、技能目标和情感态度价值观目标。
知识目标要求学生掌握涂料的基本成分、配制原理和性能指标。
技能目标要求学生能够运用所学知识进行涂料的配方设计，并能够进行简单的涂料性能测试。
情感态度价值观目标要求学生培养对涂料行业的兴趣，增强环保意识，认识到涂料质量对人类生活的重要性。
二、教学内容本节课的教学内容主要包括涂料的基本成分、配制原理、性能指标和配方设计方法。
首先，介绍涂料的基本成分，包括树脂、颜料、溶剂和助剂等，并讲解各种成分的作用。
然后，讲解涂料的配制原理，包括涂料的分散、稳定和干燥等过程。
接着，介绍涂料的性能指标，如附着力、硬度、耐磨性等，并讲解如何进行性能测试。
最后，介绍涂料的配方设计方法，包括根据需求选择合适的树脂、颜料、溶剂和助剂等，并进行配方优化。
三、教学方法本节课采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法等。
首先，通过讲授法向学生传授涂料的基本知识和原理。
然后，通过讨论法引导学生进行思考和交流，提高学生对涂料配方的理解。
接着，通过案例分析法让学生分析实际案例，提高学生解决实际问题的能力。
最后，通过实验法让学生亲自动手进行涂料配制和性能测试，增强学生的实践能力。
四、教学资源本节课的教学资源包括教材、参考书、多媒体资料和实验设备等。
教材和参考书用于提供涂料的基本知识和原理，多媒体资料用于展示涂料的配制过程和性能测试结果，实验设备用于进行涂料配制和性能测试。
此外，还可以利用网络资源，如涂料行业新闻、论文等，为学生提供更多相关信息。
五、教学评估本节课的教学评估方式包括平时表现、作业和考试等。
平时表现评估学生的出勤、课堂参与度和团队合作表现。
作业评估学生的学习成果和理解能力，要求学生完成涂料配方设计报告和性能测试分析。
考试评估学生的综合理解和应用能力，包括选择题、填空题和解答题等形式。
评估方式应客观、公正，能够全面反映学生的学习成果。
干粉涂料配方
干粉涂料配方1. 简介干粉涂料是一种固体颗粒状的涂料，由树脂、颜料、填充剂和辅助剂等组成。
干粉涂料具有良好的耐候性、耐化学品性能和装饰效果，广泛应用于建筑、家居装饰、汽车制造等领域。
2. 干粉涂料的主要组成2.1 树脂树脂是干粉涂料中的主要成分，它起着黏合颜料和填充剂的作用，使其形成坚固的膜层。
常用的树脂数种，包括丙烯酸树脂、聚酯树脂和环氧树脂等。
不同类型的树脂具有不同的特性，如耐候性、耐化学品性能和硬度等。
2.2 颜料颜料是干粉涂料中赋予其颜色和遮盖力的重要成分。
常见的颜料有钛白粉、氧化铁颜料和有机颜料等。
钛白粉是最常用的白色颜料，具有良好的遮盖力和耐候性。
2.3 填充剂填充剂主要用于增加干粉涂料的体积、降低成本和改善涂膜的物理性能。
常见的填充剂有滑石粉、重质碳酸钙和硅酸盐等。
填充剂的选择应考虑其粒度分布、吸油性和耐久性等因素。
2.4 辅助剂辅助剂在干粉涂料中起着调节流变性能、改善施工性能和提高涂膜质量的作用。
常见的辅助剂有分散剂、流平剂和防腐剂等。
分散剂可以使颜料均匀分散在树脂中，提高颜料利用率；流平剂可以改善涂层表面的平整度；防腐剂可以延长干粉涂料的使用寿命。
3. 干粉涂料配方设计3.1 配方比例干粉涂料的配方比例是根据所需颜色、遮盖力和物理性能来确定的。
一般来说，树40%，填充剂的比例占20%~40%。
辅助剂的比脂的比例占总配方的40%60%，颜料的比例占20%例根据具体需求进行调整。
干粉涂料的配方工艺包括原料筛选、原料混合、湿法制粒和干燥等步骤。
首先，根据所需性能选择适当的树脂、颜料、填充剂和辅助剂；然后将原料按照配方比例进行混合；接着通过湿法制粒将混合好的原料制成颗粒状；最后通过干燥将湿法制粒得到的颗粒转化为固体颗粒状。
3.3 配方优化为了提高干粉涂料的性能和降低成本，可以对配方进行优化。
优化方法包括调整树脂种类和用量、改变颜料种类和比例以及选择更适合的填充剂和辅助剂等。
4. 干粉涂料生产流程4.1 原材料准备首先，准备所需的树脂、颜料、填充剂和辅助剂等原材料。
醇酸清漆配方设计及计算
宝塔山公司溶剂型木器涂料配方设计要求一﹑醇酸清漆配方设计及计算：1、VOC含量的控制：①根据GB18581-2001规定，醇酸清漆应符合以下标准：VOC≤550g/L，换算成质量比为≤60.4%，因此，固体含量应≥39.6%。
②配方设计思路：清漆树脂(52%) 100g干料0.4 g溶剂 4 g固含量计算：52÷104.4×100%=49.8%＞39.6% 符合标准2、二甲苯含量控制：①根据GB18581-2001规定，二甲苯含量小于10%。
②醇酸清漆中醇酸树脂二甲苯含量为3.78%,二甲苯含量计算：3.78%×100÷104.4=3.62%＜10% 符合标准二、白内用醇酸磁漆配方设计及计算：1、VOC含量的控制：①根据GB18581-2001规定，内用醇酸磁漆应符合以下标准：VOC≤550g/L，换算成质量比为≤48%，因此，固体含量应≥52%。
②配方设计思路：磁漆树脂(52%) 80g钛白粉18 g有机土浆（10%） 4 g干料0.3g溶剂4g固含量计算：(52%×80+18)÷106.3×100%=56%＞52% 符合标准2、二甲苯含量控制：①根据GB18581-2001规定，二甲苯含量小于10%。
②醇酸磁漆中醇酸树脂二甲苯含量为3.78%,二甲苯含量计算：3.78%×80÷106.3=2.84%＜10% 符合标准3、重金属含量控制：由于该产品的所有原材料本身都不含重金属，再通过严格的生产工艺控制和设备控制，完全有能力保证重金属含量不超过限量值。
三、聚酯家装漆配方设计及计算：1、固体含量的确定依据GB18581-2001标准规定，室内木器漆应符合以下标准：光泽≥80 VOC≤600g/l（换算成重量数为VOC≤63%）光泽＜80 VOC≤700g/l（换算成重量数为VOC≤73%）根据聚酯漆的一般施工比例计算主剂（—OH组分）最低含量如下：1）底漆：固化剂（40%固含量）：稀释剂=2:1:2（重量比），所需达到的固含量应为：[2(1-x)+0.3+0.6+2]÷5≤0.73x≥0.475 即固含量应大于47。
高温隔热涂料 配方
高温隔热涂料配方下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!高温隔热涂料是一种可以在高温环境下有效隔热的涂料，广泛应用于工业设备、管道和建筑物等领域。
