2-光纤发展(高军诗v3)
100
130
80
80
80
55
80
72
80
110
0.16
0.20 0.20 0.20
0.18
80
130
0.16
色度色散 (ps/nm/km)
18 -3 -3
20
20 18 -3 -3
20
20
∆FOM (dB)
0 -3.7 -2.9
2.3
4.1 0 -3.7 -2.9
2.0
3.5
备注
标准参考光纤 采用公式2 采用公式2 采用公式1
相位调制相干接收的光纤传输系统，光信噪比（OSNR）可用下式表示：
������������������������
= 1 ����Biblioteka �������ℎN PASE +PNLI
其中：OSNR为光信噪比，N为跨段数，Pch为单波道入纤光功率， PASE 为放大器自发辐射（ASE）噪声功率，PNLI为非线性干扰噪声功率。
(硅锗)
低损耗大有效面积光纤 (纯硅)
SSMF-G.652 NZDSF-G.655 NZDSF-G.655(LEAF) 低损耗大有效面积光纤
(硅锗)
低损耗大有效面积光纤 (纯硅)
跨段长度 (km)
100 100 100
有效面积 Aeff(μm2)
80 55 72
100
110
衰耗系数 (dB/km)
0.20 0.20 0.20
工作波长范围 1535nm~1565nm
截止波长
< 1500nm
有效面积
32µm2
© 中国移动通信集团设计院有限公司
光放大器
光放大器
第7页
相干接收40/100G波分复用海底光缆系统的光纤 选择与应用
最近几年，海底光缆系统主要技术特点是单波道速率40G/100G， 采用极化 调制、相干接收和高速DSP技术。
第三个阶段，本世纪第一个10年的中期，采用相位调制、密集波道间隔 （波道间隔0.25/0.33nm）、10G速率的波分复用技术的海底光缆系统；
第四个阶段，最近几年，采用极化调制和相干接收的40G和100G波分复 用技术的海底光缆系统。
© 中国移动通信集团设计院有限公司
第3页
主要内容
1 跨洋海底光缆传输技术 2 跨洋海底光缆传输系统光纤发展与应用 3 新一代海底光缆光纤的选择与光纤品质因数 4 结束语
正色散光纤 光纤衰耗 色度色散 色散斜率
0.184dB/km 19.3ps/km.nm 0.06ps/nm2.km
工作波长范围 1535nm~1565nm
截止波长
< 1500nm
有效面积
107µm2
负色散光纤
光纤衰耗
0.236dB/km
色度色散
-41ps/km.nm
色散斜率
-0.13ps/nm2.km
不同光纤相对FOM。假设有一种测试光纤与一种参考光纤的光放段长度、非线性
系数和色散都相同，那么两种光纤的FOM相对值，可以简化为：
∆������������������ ������������
20 = 3 ������������������
������������������������ ������������������������ ,������������������
长距离大容量海底光缆传输推动光 纤技术的发展
单 位：中国移动通信集团设计院 主讲人：高军诗 2014年12月
做国内最佳、创国际一流的通信咨询设计企业
主要内容
1 跨洋海底光缆传输技术 2 跨洋海底光缆传输系统光纤发展与应用 3 新一代海底光缆光纤的选择与光纤品质因数 4 结束语
© 中国移动通信集团设计院有限公司
影响系统OSNR的参数，既有与传输系统设备有关的参数，又有与光纤非线 性特性相关的光纤的参数。
最大跨段数，是表达系统性能的一个指标。可由光纤品质因数（FOM， Figure Of Merit）和WDM传输设备相关的变量表达。当终端设备参数相同 的情况下，系统性能取决于光纤的FOM。
© 中国移动通信集团设计院有限公司
由于此阶段海底光缆系统既要考虑光纤色散，又要考虑非线性影 响。同一光放段内采用混和光纤，发端大有效截面光纤，可以降 低非线性效应，收端采用小有效截面光纤，用以在线补偿色散和 色散斜率。此类光纤称作色散管理光纤。
案例：2008年建成的TPE海底光缆系统，连接中国、日本、韩国、 台湾和美国，全长约16000多公里，系统设计容量64x10G。TPE海 缆系统采用混合光纤方式，在一个光放段内光纤由发端大有效截 面、正色散光纤与收端小有效截面、负色散光纤按照2:1的比例组 成混合光纤，可同时实现色散和色散斜率的在线补偿。
当前海底光缆系统由于采用相干接收和高速DSP技术，高速DSP技术去除线路 色散的影响，使终端设备具有足够高的色散容限，色散不再是系统的限制因 素，系统主要受限于光纤非线性损伤。采用的光纤以衰耗小和大有效截面为 主要目标，即目前主要采用的小衰耗和大有效截面光纤。
案例：正在建设的NCP海底光缆系统，连接中国、日本、韩国、台湾和美国 ，全长约16000公里，系统设计容量100x100G。
最优化的光纤参数，应根据进一步仿真计算和实验室测试结果确定。
© 中国移动通信集团设计院有限公司
第 13 页
主要内容
1 跨洋海底光缆传输技术 2 跨洋海底光缆传输系统光纤发展与应用 3 新一代海底光缆光纤的选择与光纤品质因数 4 结束语
3
3
−
2 3
������
∙
������������
−
2 3
αsp
−out
其中，������
=
2π n2 λ Aeff
Aeff表示光纤的有效面积、n2表示光纤的非线性系数；α表示
该段光纤的衰减系数（dB），Ls表示光放段长度，D表示光纤色散系数，
αsp-out表示线路输出端光纤熔接损耗。
光传输系统性能与光纤的有效面积正相关，与光纤的非线性系数以及衰减系数 负相关。改善光纤有效面积和衰减系数可以提升光传输系统的OSNR，改善系统 性能。
第1页
跨洋海底光缆传输技术
海底光缆传输系统采用电源远供方式给海底光中继器或光放大器供电，实现跨
洋端到端传输。
光纤 远供导体
+
+-
+-
光纤 - 远供导体
远
远
供
供
设
设
备
备
-
+
海底光缆技术从单通道的PDH和SDH技术发展到波分复用技术，波分复用技术的 波道速率又从2.5G、10G、40G，发展到目前的100G。
第第 22 页页
基于光纤的类型，海底光缆传输技术的发展阶段
第一个阶段，上世纪90年代中期之前，采用单通道、传输速率不大于 PDH 560M和SDH 2.5G的海底光缆系统；
第二个阶段，上世纪末和本世纪初几年，采用5G速率单通道SDH技术以 及大波道间隔（0.4/0.8nm）、较少波道的2.5G和10G波分复用技术的海 底光缆系统；
光纤的典型参数
光纤衰耗 色度色散 工作波长范围 截止波长 有效面积
0.185dB/km 20ps/km.nm 1550nm ≤1480nm 85µm2
© 中国移动通信集团设计院有限公司
第5页
较少波道波分复用海底光缆系统的光纤选择与应用
上世纪末和本世纪开局几年，海底光缆系统主 要技术特点为单通道5G速率SDH，或波道速率 2.5G/10G、波道较少的波分复用。
10 + 3 ������������������
������ ∙ ������ ������������������������ ∙ ������ref
2 − 3 ������ − ������������������������ ∙ ������
(2)
© 中国移动通信集团设计院有限公司
第 11 页
© 中国移动通信集团设计院有限公司
第4页
单通道低速率海底光缆系统的光纤选择与应用
上世纪90年代中期之前，海底光缆系统主要技术特点是单通道、低速率。 此阶段海底光缆系统单通道，速率较低（低于2.5G），采用3R型海底中继器，
系统主要受限于光纤衰耗。采用的光纤以衰耗小为主要目标，采用当时衰耗 最低的G.654光纤，即截止波长位移光纤。 典型案例：APC海底光缆系统，1993年建成的，全长约7500公里，最长再生段 约6000公里，系统设计容量PDH560M。
采用公式1 标准参考光纤
采用公式2 采用公式2 采用公式1
采用公式1
© 中国移动通信集团设计院有限公司
第 12 页
新一代海底光缆光纤的选择与光纤品质因数
公式推导和计算的过程都进行了一定程度的近似，上述计算结果不能作为系 统设计的定量计算值，只能表明光纤的性能与系统的性能有较大相关性；
由于考虑的因素具有片面性，并没有将光纤有效面积不匹配造成的附加衰耗 （例如设备内光纤与线路光纤的有效面积不匹配）以及当有效面积过大时会 增加微弯衰耗等，所以不能用公式就简单推断光纤有效面积越大，对系统的 性能提高就越大，光纤有效面积增加是有限度的。
由于此阶段海底光缆系统通道速率高（5G）或 波分复用，且采用海底光放大器，光纤色散成 为系统受限的主要因素。采用当时色散较低的 G.655类光纤，即非零色散位移光纤。
案例：2000年建成的中美海底光缆系统，主要 连接中、日、美，全长约30000公里，系统设计 容量8x2.5G。中美海底光缆系统在一个再生段 内采用两种光纤，即正常光放段光纤和色散补 偿段光纤。
© 中国移动通信集团设计院有限公司
光纤通信的现状及发展
林金桐教授，是北京邮电大学校长，博士生导师。
长期从事光通信工程、高速光通信系统、宽带光纤接入网等方向的研究和教学工作。
为光通信前沿课题组学术带头人，中国通信学会国际学术交流委员会副主任，全国高校工科电子类教学指导委员会专业组副主任委员，北京信息通信学会副理事长。
我们节选了北京邮电大学校长林金桐老先生的一段课程，希望能给大家一定的帮助光纤通信的现状及发展主要介绍三个方面的内容：第一是，回顾光通信发展的里程碑；第二是光通信的复用技术。
WDM/OTDM/OCDMA；第三是光通信的网络，智能光网络，光接入网技术，全光网。
特别介绍中国电信、中国网通的光通信发展趋势以及移动通信问题。
一、光通信发展的里程碑光通信应该从哪里开始呢？1966年一位中国学者高琨在英国提出一个命题。
他当时提出的建议说，如果我们制作光纤能够使它氢氧根离子比较少的话，光纤的衰减是可以比较小的，是可以作为光通信的。
在他以前人们讨论光通信时都很复杂，现在想起来都很可笑的。
做一个玻璃管里面镀银，光在里面反射，这样送光，没有一个光纤的概念，是高琨博士提出光纤的概念，我们想到人类历史，三个国家很重要，就是中国、英国和美国。
中国是对农业文明有杰出的贡献，英国是对工业文明有杰出的贡献，而美国是对信息革命有杰出的贡献。
中国那时很强大，就是中国在农业革命技术领先，发明创造非常多，如水稻、茶叶、蚕丝。
英国在工业革命方面的发明创造非常多，蒸汽机、火车、汽车、轮船，这些都是英国人发明的。
信息革命开始你可以看到大多数都来自美国，电报、电话，然后是各种各样计算机、半导体、集成电路，都是在美国那里发明的，因此他现在耀武扬威，因为他掌握最新的技术。
很高兴1966年光纤就开始重新有我们中国人的名字。
他后来到香港中文大学当校长，高琨博士已退休，现在香港一个网络公司任顾问，他也是北邮的名誉教授，常到北邮讲学。
他提出，如果光纤做的好，20 db／KM是能够实现的。
这个设想用了四年时间，康宁公司就做出来了，20db／KM，现在就更不得了了，衰减很小很小，到1978年一共用了12年的时间，美国就真的使用了，光纤的通信系统就实现了。
光纤通信在电力发展的现状及前景
光纤通信在电力发展的现状及前景1光纤通信技术的阐述光纤通信是通过利用光纤去传输携带信息的光波。
目前，较为实用性的光纤通信系统，普遍采用的是数字编码，强度调制，直接检波通信系统。
它由常规的电端机、光端机、光中继器集光缆传输线路所组成。
发信端将信息转换及处理成为易于传输的电信号，而电信号控制光源，进而使得发出的光信号拥有相应传输信号特点，实现“电—光信号”的转换；收信端则凭借电二极管等将通过光纤传输而来的光信号换成电信号，实现“光—电信号”的转换。
此外，电信号再经其他处理及转换，还原信息原貌。
光纤通信系统中，载波的光波频率远比电波的高，而传输介质光纤的损耗又远比同轴电缆、导波管的低，因此光纤通信的容量远大于微波通信。
构造光纤材料的是玻璃，玻璃是种电气绝缘体，故而不需担心会发生接地回路，光纤间的串绕十分小；通过光纤传输的光波，不会因光信号的泄漏而被人窃听信息；光纤的芯非常细，因此由多芯所组成的光缆的直径十分小，故用光缆作为传输信道的传输系统占有空间也很小。
2光纤通信在电力系统中的应用2.1普通光纤芯外面包围着一层折射率比芯低的玻璃封套。
光纤通常被扎成束，外面有外壳保护。
纤芯是由石英玻璃制成的横截面积很小的双层同心圆柱体，它质地脆,易断裂,电力通信中一般使用于城网10KV线路和短距离的传输。
2.2OPGW光缆OPGW光缆，又称为光纤复合地线、光纤架空地线以及地线复合光缆等，其是一种在电力传输线路的地线中内含有可供通信使用的光纤单元的光缆。
其可凭借复合于地线里面的光纤去传输信息，还可以作输电线路的防雷线，为输电导线的抗雷闪放电供以屏蔽保护。
此外，其是一种光缆与架空地线的复合体，且而非是此两者间简单的相加。
将光纤置于架空高压输电线系统中的地线，用来组成输电线路之上的光纤通信网，此类结构形式不仅具有通信功能，还拥有地线功能，通常称之为OPGW光缆。
鉴于光纤拥有自重轻、抗电磁干扰能力强等的特点，其可安装于输电线路杆塔的顶部，而且不需要去考虑电磁腐蚀以及最佳的架挂位置等问题。

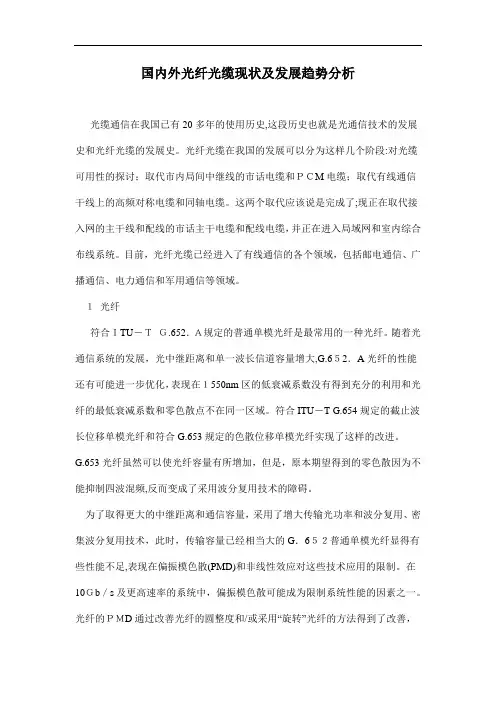

国内外光纤光缆现状及发展趋势分析doc11
国内外光纤光缆现状及发展趋势分析光缆通信在我国已有20多年的使用历史,这段历史也就是光通信技术的发展史和光纤光缆的发展史。
光纤光缆在我国的发展可以分为这样几个阶段:对光缆可用性的探讨；取代市内局间中继线的市话电缆和ＰＣM电缆；取代有线通信干线上的高频对称电缆和同轴电缆。
这两个取代应该说是完成了;现正在取代接入网的主干线和配线的市话主干电缆和配线电缆，并正在进入局域网和室内综合布线系统。
目前，光纤光缆已经进入了有线通信的各个领域，包括邮电通信、广播通信、电力通信和军用通信等领域。
１光纤符合ＩTU－ＴＧ.652．Ａ规定的普通单模光纤是最常用的一种光纤。
随着光通信系统的发展，光中继距离和单一波长信道容量增大,G.6５2．A光纤的性能还有可能进一步优化，表现在１550nm区的低衰减系数没有得到充分的利用和光纤的最低衰减系数和零色散点不在同一区域。
符合ITU－T G.654规定的截止波长位移单模光纤和符合G.653规定的色散位移单模光纤实现了这样的改进。
G.653光纤虽然可以使光纤容量有所增加，但是，原本期望得到的零色散因为不能抑制四波混频,反而变成了采用波分复用技术的障碍。
为了取得更大的中继距离和通信容量，采用了增大传输光功率和波分复用、密集波分复用技术，此时，传输容量已经相当大的G．6５２普通单模光纤显得有些性能不足,表现在偏振模色散(PMD)和非线性效应对这些技术应用的限制。
在10Ｇb／s及更高速率的系统中，偏振模色散可能成为限制系统性能的因素之一。
光纤的ＰＭD通过改善光纤的圆整度和/或采用“旋转”光纤的方法得到了改善，符合ITU-T Ｇ.652．Ｂ规定的普通单模光纤的PＭＤQ通常能低于0.５ｐs／kｍ１/2,这意味着STM－64系统的传输距离可以达到大约4０0km。
Ｇ.６52．B光纤的工作波长还可延伸到16０0nm区。
G.652.A和Ｇ.６52.B光纤习惯统称为G．652光纤。
光纤的非线性效应包括受激布里渊散射、受激拉曼散射、自相位调制、互相位调制、四波混频、光孤子传输等。
光纤通信的发展现状和未来_图文(精)
科技！论坛中国科技信息２００６年第４期ＣＨＩＮＡＳＣＩＥＮＣＥＡＮＤＴＥＣＨＮＯＬＯＧＹＩＮＦＯＲＭＡＴＩＯＮＦｅｂ．２００６光纤通信的发展现状和未来王磊裴丽北京交通大学光波所１０００４４摘要：光纤通信自问世以来，给整个通信领域带来了一场革命，它使高速率、大容量的通信成为可能。
目前它已成为一种不可替代的、最主要的信息传输技术。
这篇文章简要介绍了光纤通信的特性和现阶段国内外应用光纤通信的基本－睛况，比较详细地总结了目前光纤通信主要技术——光波分复用技术、光孤子通信技术和光纤接八技术的基本原理、优势、发展状况和国内外近期所能达到的技术水平，最后论述了未来光纤通信将是朝着光纤到户、全光网络的方向发展，最终会提供更多更好的信息服务。
关链词：波分复用；光弧子通信；光纤到户１。
光纤通信概况方案，它在我国多个运营商的网络中得到应实现了２０Ｇｂｉｔ／Ｓ、１０５ｋｉｎ的传输。
近年来１９６６年，美籍华人高锟博士（Ｃ．Ｋ．用；以１０Ｇｂｉｔ／ｓ为基础的ＤＷＤＭ系统已逐渐时域上的亮孤子、正色散区的暗孤子、空域上后Ｋａｏ）和霍克哈姆（Ｃ．Ａ．Ｈｏｃｋｈａｍ）发表成为核心网的主流。
ＤＷＤＭ系统除了波长数开的三维光弧子等，由于它们完全由非线性彭论文，预见了低损耗的光纤能够应用于通信，和传输容量不断增加外，光传输距离也从应决定，不需要任何静态介质波导而备受国映敲开了光纤通信的大门。
从此光纤在通信中的６００ｋｍ左右大幅度扩展到２０００ｋｍ以上。
１．外研究人员的重视ｆ“。
应用引起了人们的重视，很快在１９７０年８月，２８ｎ）ｉｔ／ｓ（１２８Ｘ１０Ｇｂｉｔ／ｓ）的ＤｗＤＭ系统已达到众多实验结果表明，光弧子通信具有远韪美国康宁公司首次研制成功损耗为２０ｄＢ／ｋｍ的无中继传输８０Ｏ０ｋＩｌｌ；实验室最高记录已达离光传输能力，可用于海底光缆通信等，而目光纤，光纤通信的时代由此开始了。
与传统的４０Ｇｂｉｔ／ｓ无电再生传输１００００ｋｍ［３‟４，“。
