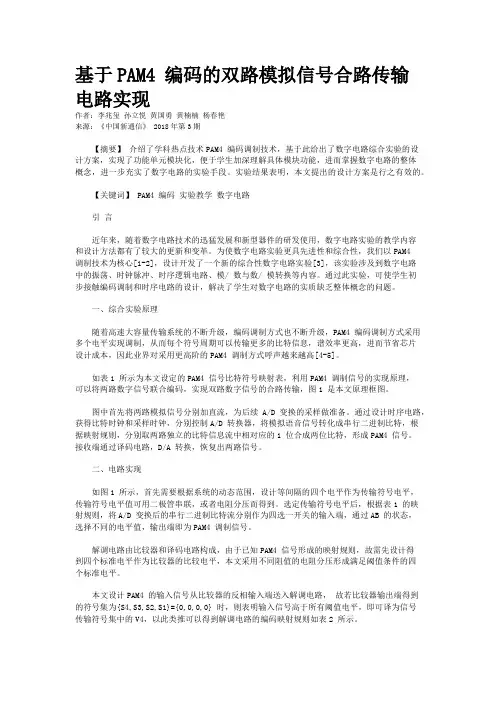

基于PAM4 编码的双路模拟信号合路传输电路实现
基于PAM4 编码的双路模拟信号合路传输电路实现作者：李兆玺孙立悦黄国勇黄楠楠杨春艳来源：《中国新通信》 2018年第3期【摘要】介绍了学科热点技术PAM4 编码调制技术，基于此给出了数字电路综合实验的设计方案，实现了功能单元模块化，便于学生加深理解具体模块功能，进而掌握数字电路的整体概念，进一步充实了数字电路的实验手段。
实验结果表明，本文提出的设计方案是行之有效的。
【关键词】 PAM4 编码实验教学数字电路引言近年来，随着数字电路技术的迅猛发展和新型器件的研发使用，数字电路实验的教学内容和设计方法都有了较大的更新和变革。
为使数字电路实验更具先进性和综合性，我们以PAM4调制技术为核心[1-2]，设计开发了一个新的综合性数字电路实验[3]，该实验涉及到数字电路中的振荡、时钟脉冲、时序逻辑电路、模/ 数与数/ 模转换等内容。
通过此实验，可使学生初步接触编码调制和时序电路的设计，解决了学生对数字电路的实质缺乏整体概念的问题。
一、综合实验原理随着高速大容量传输系统的不断升级，编码调制方式也不断升级，PAM4 编码调制方式采用多个电平实现调制，从而每个符号周期可以传输更多的比特信息，谱效率更高，进而节省芯片设计成本，因此业界对采用更高阶的PAM4 调制方式呼声越来越高[4-5]。
如表1 所示为本文设定的PAM4 信号比特符号映射表，利用PAM4 调制信号的实现原理，可以将两路数字信号联合编码，实现双路数字信号的合路传输，图1 是本文原理框图。
图中首先将两路模拟信号分别加直流，为后续A/D 变换的采样做准备。
通过设计时序电路，获得比特时钟和采样时钟，分别控制A/D 转换器，将模拟语音信号转化成串行二进制比特，根据映射规则，分别取两路独立的比特信息流中相对应的1 位合成两位比特，形成PAM4 信号。
接收端通过译码电路，D/A 转换，恢复出两路信号。
二、电路实现如图1 所示，首先需要根据系统的动态范围，设计等间隔的四个电平作为传输符号电平，传输符号电平值可用二极管串联，或者电阻分压而得到。
光纤通信系统中的信号调制与解调技术
光纤通信系统中的信号调制与解调技术随着信息时代的到来，光纤通信系统扮演着日益重要的角色。
作为一种高带宽、低传输损耗的传输介质，光纤被广泛应用于长距离、高速率的通信系统中。
而在光纤通信系统中，信号调制与解调技术是实现信息传输的关键环节。
本文将详细讨论光纤通信系统中的信号调制与解调技术，包括常用的调制技术、解调技术以及相关的应用。
一、光纤通信系统中的信号调制技术信号调制技术用于将数字信号转换为适合在光纤上传输的模拟信号。
常用的调制技术包括振幅调制（AM）、频率调制（FM）和相位调制（PM）。
然而，在光纤通信系统中，由于光信号是通过光纤的传播而不是空气或电缆，调制方式略有不同。
1. 脉冲振幅调制（PAM）脉冲振幅调制是一种将数字信号转为模拟信号的调制方式。
在光纤通信系统中，PAM通常通过将光强的差异与数字信号的取值进行关联，实现数据的传输。
这种调制技术简单易行，传输速率较低。
2. 直接调制（DM）直接调制是将数字信号直接调制到激光器的功率上，通过改变激光的输出功率实现信息的传输。
直接调制具有调制速率高、简单易行的特点，但是在长距离传输中容易受到光纤衰减和信号失真的影响。
3. 外调调制（外调IM）外调调制是基于振幅、频率或相位调制的技术，在光纤通信中，由于光纤对频率和相位的调制较为敏感，因此外调调制是应用更为广泛的光纤调制技术。
此外，外调调制还包括脉冲振幅调制（PAM）、脉冲位置调制（PPM）等多种调制方式。
二、光纤通信系统中的信号解调技术信号解调技术用于将经过光纤传输的模拟信号转换为数字信号，以便接收端设备进行处理和识别。
常用的解调技术包括光电检测和解调器等。
1. 光电检测技术光电检测技术将光信号转换为电信号，通常通过光电二极管或光电晶体管来实现。
这些光电检测器将光信号转化为电流或电压信号，然后通过放大和滤波等处理，将模拟信号转换为数字信号。
2. 解调器解调器是一种用于将模拟信号转换为数字信号的设备。
pam 计算量
pam 计算量PAM是一种用于数字通信系统中的调制技术，它将数字信号转换为模拟信号。
在PAM中，信号的幅度被调制成一系列离散的幅度水平，这些幅度水平代表了数字信号的不同取值。
PAM的应用十分广泛，常见于各种无线通信系统中，如Wi-Fi、蓝牙、移动通信等。
在进行PAM调制的过程中，需要计算的主要有以下几个方面的量：采样率、码元速率、比特速率和带宽。
采样率是指在模拟信号中采集样本的频率。
在PAM调制中，采样率的选择直接影响到信号的重构质量。
根据奈奎斯特定理，采样率应该大于信号带宽的两倍。
因此，对于给定的信号带宽，我们可以通过简单地将其扩大两倍来得到所需的采样率。
码元速率是指每个码元传输所需的时间。
在PAM调制中，一个码元代表一个离散的幅度水平。
码元速率的计算可以通过将信号的比特速率除以每个码元所包含的比特数来得到。
比特速率是指单位时间内传输的比特数，是PAM调制中常用的一个参数。
带宽是指信号在频率域上所占据的频带宽度。
在PAM调制中，信号的带宽与码元速率有关。
一般情况下，带宽可以通过码元速率乘以信号的带限来计算得到。
对于不同的PAM调制方案，计算量也会有所不同。
例如，对于二进制PAM调制（也称为二进制振幅调制，BAM），只有两个离散的幅度水平，计算量相对较小。
而对于更高阶的PAM调制，如四进制PAM（也称为四进制振幅调制，QAM），八进制PAM（也称为八进制振幅调制，OAM）等，由于幅度水平的增加，计算量也会相应增加。
总结起来，PAM调制的计算量主要包括采样率、码元速率、比特速率和带宽等方面。
这些参数的计算可以通过简单的数学公式和基本的通信原理得到。
在实际应用中，我们根据具体的需求来选择合适的PAM调制方案，并根据计算量的要求进行相应的优化和调整。
希望通过本文的介绍，读者对于PAM调制的计算量有了更深入的了解，能够更好地应用于实际的通信系统中。
pam调制信号的功率谱密度
pam调制信号的功率谱密度
PAM（Pulse Amplitude Modulation）调制是一种模拟调制技术，它通过改变脉冲信号的幅度来传输信息。
在数字通信中，PAM可以用于基带传输，也可以用于载波调制。
PAM调制信号的功率谱密度（Power Spectral Density, PSD）是其频谱特性的重要参数，它描述了信号在不同频率上的功率分布。
对于基带PAM信号，其功率谱密度取决于脉冲的形状、幅度和符号率（即脉冲重复频率）。
一般来说，PAM信号的功率谱密度具有以下特点：
1. 谱宽：PAM信号的功率谱宽度通常与脉冲的持续时间有关。
脉冲越窄，谱宽越宽，这意味着信号包含更高频率的成分。
2. 旁瓣：由于脉冲的截断，PAM信号的功率谱中会出现旁瓣，这些旁瓣位于脉冲频率的整数倍处，且随着脉冲宽度的增加而减小。
3. 主瓣：功率谱中的主瓣位于脉冲频率附近，它包含了信号的主要能量。
主瓣的宽度通常与脉冲的持续时间成反比。
4. 直流分量：对于非归零（NRZ）PAM信号，功率谱中还会存在直流分量，这是由于信号在平均意义上不为零所致。
对于载波PAM信号，其功率谱密度还会受到载波频率的影响。
载波PAM信号可以看作是基带PAM信号与载波信号相乘的结果，因此其功率谱将会展宽到载波频率的两倍处，并且会出现与基带信号谱宽相同的旁瓣结构。
在实际应用中，PAM信号的功率谱密度可以通过理论分析计算得
出，也可以使用计算机仿真工具（如MATLAB）进行模拟。
通过功率谱密度的分析，可以了解PAM信号在不同频率上的能量分布，这对于信号处理、信道设计和系统性能分析等方面都是非常重要的。
通信报告PAM实验

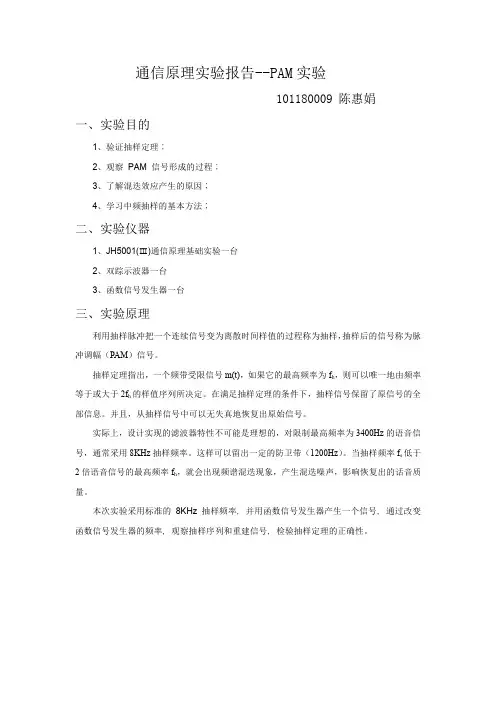

通信原理实验报告--PAM实验101180009陈惠娟一、实验目的1、验证抽样定理；2、观察PAM信号形成的过程；3、了解混迭效应产生的原因；4、学习中频抽样的基本方法；二、实验仪器1、JH5001(Ⅲ)通信原理基础实验一台2、双踪示波器一台3、函数信号发生器一台三、实验原理利用抽样脉冲把一个连续信号变为离散时间样值的过程称为抽样，抽样后的信号称为脉冲调幅（PAM）信号。
抽样定理指出，一个频带受限信号m(t)，如果它的最高频率为f h，则可以唯一地由频率等于或大于2f h的样值序列所决定。
在满足抽样定理的条件下，抽样信号保留了原信号的全部信息。
并且，从抽样信号中可以无失真地恢复出原始信号。
实际上，设计实现的滤波器特性不可能是理想的，对限制最高频率为3400Hz的语音信号，通常采用8KHz抽样频率。
这样可以留出一定的防卫带（1200Hz）。
当抽样频率f s低于2倍语音信号的最高频率f h，就会出现频谱混迭现象，产生混迭噪声，影响恢复出的话音质量。
本次实验采用标准的8KHz抽样频率，并用函数信号发生器产生一个信号，通过改变函数信号发生器的频率，观察抽样序列和重建信号，检验抽样定理的正确性。
图6 抽样定理实验电路组成框图上图为抽样定理实验电路组成框图，低通滤波器为3dB带宽为3400Hz的滤波器，用于限制最高的信号频率，信号通过跟随器缓冲送到模拟开关。
通过抽样时钟完成对信号的抽样，形成抽样序列信号，再通过运放输出。
接着继续通过3dB带宽为3400Hz的低通滤波器，恢复原始信号。
跳线开关K702用于选择输入滤波器，当K702设置在滤波位置时（左端），送入到抽样电路的信号经过3400Hz的低通滤波器；当K702设置在直通位置时（右端），实验中所有信号都不经过抗混迭滤波器直接送到抽样电路，其目的是为了观测混迭现象。
四、实验内容1、自然抽样脉冲序列测量（1）实验步骤将复接解复接模块中的KB04设置在右端（自然抽样状态）；将ADPCM模块的输入信号选择开关K501设置在右端以输入测试信号。
pam3编码原理

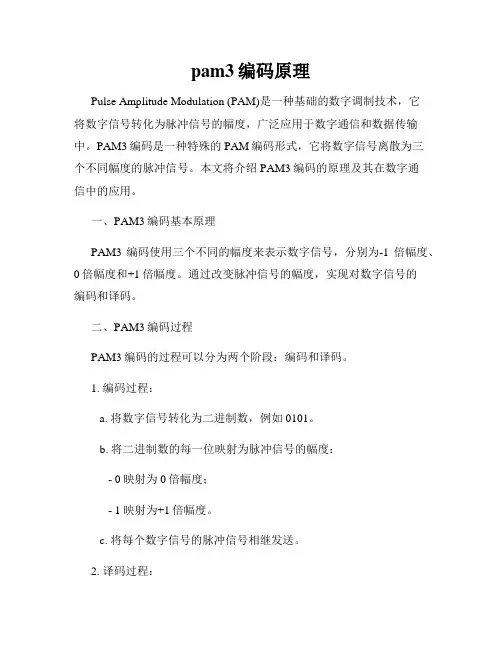

pam3编码原理Pulse Amplitude Modulation (PAM)是一种基础的数字调制技术，它将数字信号转化为脉冲信号的幅度，广泛应用于数字通信和数据传输中。
