综合管廊专项施工方案样本
合肥市上海路（裕溪路-锦绣大道）工程
施工二标段
综合管廊专项施工方案
工 程 名 称： 合肥市上海路（裕溪路-锦绣大道）工程
施工二标段
编 写 单 位： 安徽路桥合肥市上海路（裕溪路-锦绣大道）工程施工二标段项目经理部
二〇一六年一月
目 录
一、编制根据 ............................. 错误!未定义书签。
二、编制原则 ............................. 错误!未定义书签。
三、工程概况 ............................. 错误!未定义书签。
四、施工筹划 ............................. 错误!未定义书签。
4.1施工机械及人员配备 ................. 错误!未定义书签。
4.2施工工期筹划安排 ................... 错误!未定义书签。
五、施工程序与工艺流程 ................... 错误!未定义书签。
六、施工办法 ............................. 错误!未定义书签。
6.1施工前准备 ........................ 错误!未定义书签。
6.2测量放样 .......................... 错误!未定义书签。
6.3基坑开挖 .......................... 错误!未定义书签。
6.4垫层及底板防水施工 ................. 错误!未定义书签。
6.5综合管廊钢筋砼浇筑 ................. 错误!未定义书签。
6.6墙身及顶板防水解决 ................. 错误!未定义书签。
6.7沟槽回填 .......................... 错误!未定义书签。
七、质量控制及检查 ....................... 错误!未定义书签。
7.1. 质量保证 ......................... 错误!未定义书签。
7.2 管理办法 .......................... 错误!未定义书签。
7.3质量规定 .......................... 错误!未定义书签。
7.4验收原则 .......................... 错误!未定义书签。
八、安全环保 ............................. 错误!未定义书签。 8.1安全规定及办法 ..................... 错误!未定义书签。
8.2环保办法 .......................... 错误!未定义书签。
综合管廊施工方案
一、编制根据
1、合肥市上海路（裕溪路-锦绣大道）工程施工二标段招标文献；
2、合肥市上海路（裕溪路-锦绣大道）工程施工二标段设计图纸；
3、《都市综合管廊工程技术规范》（GB50838-）
4、《钢筋焊接及验收规程》（JGJ18-）
5、《钢筋机械连接通用技术规程》（TGJ107-）
6、《地下工程防水技术规范》（GB 50108-）
7、《地下防水工程质量验收规范》（GB50208-）
8、《建筑地基基本工程施工质量验收规范》（GB50202-）
9、《混凝土构造工程施工质量验收规范》（GB50204-）
10、《城乡道路工程施工与质量验收规范》（CJJ1-）
二、编制原则
1.在充分理解设计文献基本上，以设计图纸为根据，采用先进、合理、经济、可行施工方案。
2.充分应用先进科学技术和施工设备，做到机械化作业、原则化作业、流水作业，坚持技术先进性、科学合理性、经济合用性、安全可靠性相结合原则。
3.强化质量管理，树立优良工程观念，创一流施工水平，创精品工程。
4.实行项目法管理，通过对劳务、设备、材料、资金、方案、信息、时间与空间条件优化处置，实现成本、工期、质量及社会效益预期目的。
5.遵守招标文献各项条款规定，全面响应招标文献，认真贯彻招标文献规定。
三、工程概况
本工程为合肥市上海路综合管廊，起讫点桩号为：K10+140-K10+490,（锦绣大道-扬子江路），全长350m，将道路范畴内规划电力（含110kv和20kv）、弱电、给水、中水、热力5类管线纳入综合管廊内敷设。设计为三舱室（2个电力舱，一种综合舱）断面，断面尺寸为A型断面9.1m×4.3、B型断面9.3m×4.5m，布置在道路中央绿化带下方。设计使用年限为1，安全级别为一级。
综合管廊为钢筋混凝土构造，采用现浇施工，构造混凝土级别为C30抗渗防水混凝土，抗渗级别为P6。
综合管廊断面图
四、施工筹划
4.1施工机械及人员配备
重要施工机械投入筹划表
序号 设备名称 单位 数量
1 挖掘机 台 4
2 压路机 台 2
3 电焊机 台 3
4 全站仪 台 1
5 水准仪 台 1
6 插入式振动器 台 6
7 装载机 台 2
重要施工人员配备筹划表
序号 岗位及工种 人数
1 钢筋工（钢筋制作、安装） 25
2 模板工（模板制作、安装） 20
3 混凝土工（混凝土灌溉） 20
4 杂工 15
5 专职安全员 1
6 技术人员 3
7 焊工 4
8 挖掘机操作手 4
9 压路机操作手 2
10 装载机操作手 2
4.2施工工期筹划安排
序号
工序 工期 1月 2月
上旬 中旬 下旬 上旬 中旬 下旬
1 施工准备
2 沟槽开挖
3 基底解决
4 综合管廊钢筋砼浇筑 5 防水解决及沟槽回填
五、施工程序与工艺流程
因本综合管廊施工长度较长，故在施工时候以15-30米为一种施工单元，其施工程序为：
施工前准备→测量放样→基坑开挖→地基解决→浇筑垫层混凝土→综合管廊底面防水解决→架设底板模板及底层钢筋→底板钢筋砼浇筑→架设墙身及顶板模板、钢筋→墙身及顶板钢筋砼浇筑→墙身及顶板防水解决→基坑回填
六、施工办法
6.1施工前准备
1、由总工组织技术员熟悉图纸并进行技术交底，技术员对各施工班组及机械手进行技术交底，保证在施工过程中精确无误。
2、采用挖掘机平整场地，平整范畴为综合管廊基坑开挖线位置外2米，规定场地平顺。如场地为鱼塘、沟渠等，先进行解决后，再回填至与附近地面高程。
6.2测量放样
对综合管廊平面位置进行放样，放样位置为综合管廊基坑开挖线位置，直线段每20米一种桩，曲线段每10米一种桩，桩与桩之间撒白石灰，每个桩标明下挖深度。
6.3基坑开挖
依照本项目工程地质勘察报告及综合管廊设计图纸，基坑开挖采用机械结合人工开挖。 本综合管廊开挖深度为3m，开挖边坡均为1：1，边坡放坡较平缓，故在综合管廊基坑开挖时基本不需要做开挖边坡支护办法。
场地平整范围场地平整范围开挖边线基坑开挖横断面
详细开挖施工如下：
1、基坑开挖采用长臂挖掘机开挖，机械站立在基槽两米外以减轻土侧压力，所有开挖土方外运至弃土场，做到随挖随外运，禁止堆放基槽两侧。
2、每次基坑开挖过程中对开挖边坡进行校核，保证基坑开挖过程中不超挖也不欠挖，以防止开挖放坡过缓形成挥霍或者开挖放坡过陡导致边坡坍塌。
3、基坑开挖至距基底10cm应及时停止开挖，改为用人工进行清理，禁止浮现超挖现象，保证基底如下土体稳定。
4、基坑内积水规定及时排除，每隔10m设立一种集水坑，以保证土体稳定性。
5、在基坑两侧安装安全爬梯，供施工人员上下基坑；人工开挖时规定观测员全程观测，基坑两边各安排一种安全员进行来回巡逻，保证基坑内作业人员安全。
6.4垫层及底板防水施工
基坑开挖时，基底标高应比设计底标高低10cm，人工清理基坑后，浇筑C20素混凝土找平垫层，垫层轮廓线应不不大于管廊轮廓线30cm作为操作空间。垫层作为管廊钢筋及混凝土施工底模，素混凝土表面应保持平整，标高应与综合管廊设计底标高一致。
垫层施工完毕后开始施工底板防水，底板防水构造如下：
C20混凝土垫层自粘聚合物改性改性沥青防水卷材5cm后C20细石混凝土保护层
底板防水构造示意图
6.5综合管廊钢筋砼浇筑
综合管廊纵向每隔15-30m设立变形缝，变形缝区段范畴内持续浇筑，施工中不准留设竖向施工缝。竖壁设立一道水平施工缝，其位置在底板以上30-50cm处。钢筋混凝土浇筑分两次浇筑，第一阶段先浇筑底板上35cm，第二阶段墙身及顶板一起浇筑，第一阶段和第二阶段采用钢板止水带连接。
1、钢筋工程
（1）钢筋加工
①钢筋除锈调直严格控制调直延伸率。
②钢筋加工由专人进行抽样配筋，配筋单必要通过技术负责人审核，现场总工技术部门审批，才干容许下料加工。
③钢筋加工成型严格按现行《混凝土构造工程施工验收规范》和设计规定进行,现场建立严格钢筋生产安全管理制度,并制定节约办法，减少材料消耗成本。
（2）钢筋安装
①采用焊接接头钢筋，焊接长度单面焊不得不大于10d，双面焊不得不大于5d。焊接接头应符合《混凝土构造设计规范》GB50010-有关规定规定。受力钢筋接头位置应错开，同一连接区内钢筋接头数量不应不不大于总数量25%。
②钢筋遇到孔洞时，应尽量绕过，不得截断。若必要截断时，应与孔洞口加固筋焊接锚固。
③钢筋描固长度，搭接长度应符合国家规范和设计规定，操作工人须持证上岗。
④钢筋采用扎丝绑扎，节点可间隔绑扎，绑扎牢固。
⑤做好水电预埋件安装，安装位置精确无误，牢固稳定，不易位移。
⑥管廊施工时，预埋好人孔、气孔等洞口预埋钢筋。
(3)钢筋保护层控制
钢筋保护层厚度，底板、顶板、侧墙迎土面50mm，别的均为30mm。采用预制M30水泥砂浆垫块，垫块要垫稳，布置间距为1m，呈梅花型布置，施工完毕后禁止在钢筋上践踏，以防止钢筋受力过重导致位移或垫块损坏。
精品管廊工程施工方案范本
一、工程概况
本工程位于我国某城市，旨在建设一条全长约5公里的综合管廊，将电力、通信、燃气、供热、给排水等工程管线集于一体，实现统一规划、统一设计、统一建设和管理。本工程预计工期为24个月，总投资约为5亿元人民币。
二、施工准备
1. 组织机构
成立项目指挥部，下设工程技术部、质量安全部、物资设备部、施工管理部、财务部等部门，确保工程顺利进行。
2. 施工队伍
选用具有丰富管廊施工经验的施工队伍，并对施工人员进行专业培训，确保施工质量。
3. 施工材料
选用符合国家标准、行业规范的材料，如防水材料、钢材、混凝土、电线电缆等，并确保材料质量。
4. 施工设备
配置必要的施工设备，如挖掘机、装载机、压路机、混凝土搅拌车、焊接设备等，确保施工进度。
三、施工工艺
1. 施工流程
（1）测量放线：根据设计图纸进行测量放线，确保施工精度。
（2）土石方开挖：采用挖掘机进行土石方开挖，并做好排水措施。
（3）基础施工：采用C30混凝土浇筑基础，确保基础稳定性。
（4）防水施工：采用SBS防水卷材进行防水施工，确保管廊内部干燥。
（5）管道安装：按照设计要求进行管道安装，确保管道连接牢固、密封。
（6）侧墙、顶板施工：采用C30混凝土浇筑侧墙、顶板，确保结构安全。 （7）装饰工程：对管廊内部进行装饰，包括墙面、地面、照明等。
2. 施工技术
（1）防水技术：采用SBS防水卷材进行防水施工，确保管廊内部干燥。
（2）管道焊接技术：采用双面焊接，确保管道连接牢固、密封。
（3）混凝土浇筑技术：采用泵送浇筑，确保混凝土密实、均匀。
（4）装饰施工技术：采用先进的装饰材料和技术，确保装饰效果。
四、质量控制
1. 严格执行国家标准、行业规范，确保施工质量。
2. 加强施工过程中的质量检查，发现问题及时整改。
3. 建立质量管理体系，对施工人员进行质量培训。
4. 对施工材料、设备进行检查，确保质量符合要求。
五、安全管理
综合管廊工程施工方案
综合管廊工程施工方案
1. 项目概述
本文档旨在提供综合管廊工程施工方案的详细说明和操作流程，确保工程的顺利进行。综合管廊是一个重要的基础设施项目，用于集中安放各类市政、电力、通信等管线，减少地下空间的混乱和冲突。本方案将包括施工前准备、施工流程、安全措施以及质量保障等方面。
2. 施工前准备
在正式进行综合管廊工程施工之前，需要做以下准备工作：
- 解析工程设计图纸，确认施工范围和细节；
- 制定详细的施工计划，安排施工顺序和时间表；
- 准备必要的施工材料和设备，确保供应充足；
- 安排施工人员，明确各自职责和任务。
3. 施工流程
综合管廊工程施工包括以下主要步骤：
- 地面准备：清理施工区域，确保平整和无障碍物；
- 埋设基础：根据设计要求，进行基础的开挖和加固；
- 安装管线：根据设计图纸，沿着预定路径进行管线的安装和连接；
- 完善设施：安装支撑、排水、通风等必要设施；
- 验收和测试：对已完成的管线进行验收和测试，确保质量和安全；
- 整理工地：清理施工现场，恢复环境整洁。
4. 安全措施
在综合管廊工程施工过程中，安全是至关重要的。需采取以下措施：
- 提供必要的个人防护装备，如安全帽、护目镜、手套等；
- 建立施工场地围栏和安全标识，确保人员和车辆安全；
- 操作人员必须具备相关资质和经验，严禁酒后施工；
- 定期进行安全培训，提高施工人员的安全意识。
5. 质量保障
为确保综合管廊工程施工质量，需采取以下措施：
- 根据设计要求和规范执行施工工序，确保工程质量；
- 对关键节点进行监督和抽样检测，发现问题及时整改；
- 建立施工日志和质量记录，留存施工过程的关键信息；
- 定期进行施工质量评估，总结经验并不断改进。
综合管廊工程施工方案的实施需要严格按照本文档的规定进行，确保施工的安全和质量。在施工过程中，随时对工程进行监管和检测，确保达到预期的效果，并且按照规定的时间节点完成工程。

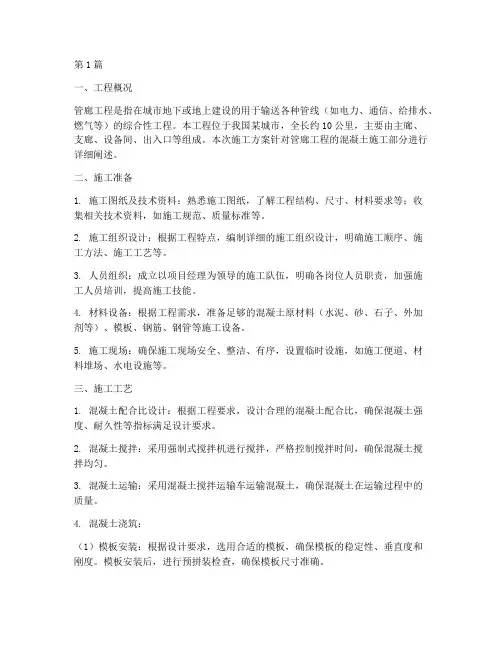

管廊工程砼施工方案(3篇)
第1篇
一、工程概况
管廊工程是指在城市地下或地上建设的用于输送各种管线（如电力、通信、给排水、燃气等）的综合性工程。本工程位于我国某城市，全长约10公里，主要由主廊、支廊、设备间、出入口等组成。本次施工方案针对管廊工程的混凝土施工部分进行详细阐述。
二、施工准备
1. 施工图纸及技术资料：熟悉施工图纸，了解工程结构、尺寸、材料要求等；收集相关技术资料，如施工规范、质量标准等。
2. 施工组织设计：根据工程特点，编制详细的施工组织设计，明确施工顺序、施工方法、施工工艺等。
3. 人员组织：成立以项目经理为领导的施工队伍，明确各岗位人员职责，加强施工人员培训，提高施工技能。
4. 材料设备：根据工程需求，准备足够的混凝土原材料（水泥、砂、石子、外加剂等）、模板、钢筋、钢管等施工设备。
5. 施工现场：确保施工现场安全、整洁、有序，设置临时设施，如施工便道、材料堆场、水电设施等。
三、施工工艺
1. 混凝土配合比设计：根据工程要求，设计合理的混凝土配合比，确保混凝土强度、耐久性等指标满足设计要求。
2. 混凝土搅拌：采用强制式搅拌机进行搅拌，严格控制搅拌时间，确保混凝土搅拌均匀。
3. 混凝土运输：采用混凝土搅拌运输车运输混凝土，确保混凝土在运输过程中的质量。
4. 混凝土浇筑：
（1）模板安装：根据设计要求，选用合适的模板，确保模板的稳定性、垂直度和刚度。模板安装后，进行预拼装检查，确保模板尺寸准确。 （2）钢筋绑扎：按照设计要求，绑扎钢筋，确保钢筋间距、保护层厚度等符合规范要求。
（3）混凝土浇筑：采用分层浇筑法，每层厚度控制在30cm以内。浇筑过程中，注意振捣密实，防止出现蜂窝、麻面等质量问题。
（4）混凝土养护：浇筑完成后，及时进行养护，采用覆盖湿布、喷水等方法，保持混凝土表面湿润。
5. 混凝土质量检测：按照规范要求，对混凝土强度、抗渗性、耐久性等指标进行检测，确保混凝土质量满足设计要求。
综合管廊主要施工工艺方案
综合管廊主要施工工艺方案
1土方开挖、垫层、回填土
1.1土方开挖
1、土方开挖施工部署 （1）本工程基坑土方挖运工程量较大（约12万m3）、施工战线长。因此，
合理划分施工段并须配备足够数量的挖土机械和运土车辆。
（2）本基坑开挖深度较大，最大开挖深度为10m；开挖位置、开挖坡度和
高程控制严格。因此，须选择经验丰富，综合素质高的指挥人员和施工人员。
（3）本基坑土方挖运是控制工期的关键工序，因此应科学安排施工顺序，
进行信息化、动态管理。
（4）本基坑土方开挖范围内可能存在不明地下设施（地下构筑物、管线等）。
因此，对未废弃地下设施应有效保护，对废弃的地下障碍物应合理破除。
（5）拟在现场东侧、设三个现场大门，作为土方运输的进出口，进出口宽
度不小于6.0m。
2、施工准备
（1）现场准备
土方开挖前，要根据开挖的尺寸撒出灰线，开挖面积要考虑放坡的要求及侧
壁支模工作面的因素。侧壁支模工作面按800mm左右留设。
（2）施工机械准备
现场土方开挖施工每个区域使用6台反铲挖掘机，并配备自卸汽车运土。
3、土方施工
1）管沟沟槽采用挖掘机开挖，遵循“先深后浅”的原则，人工配合清理沟
槽。为了避免超挖，每5米测设开挖深度控制点，并留10cm由人工清理，全站
仪跟踪中心定位，防止中线位移。为了防止出现塌方，按设计适当放坡开挖，坡
度视土的密度定，本工程段开挖深度10以上采用1:0.4-01放坡并锚喷打土钉支
护方式,两侧各预留80cm施工工作面。
如沟槽出现超挖，严禁素土回填，用碎石回填或低标号砼回填。
开挖后的基槽，按以下项目检查验收：不能扰动天然地基持力层土层。
①槽底高程：允许偏差±20mm；
②槽底中线每侧宽度：不小于设计值；
2）沟槽开挖同时，在槽底两侧开设深约300x300排水沟，实施24小时明沟
排水，保证槽底无积水，土层不扰动。
自检合格后请监理工程师检验，若无质量问题，报请质监站、业主、设计、
综合管廊工程施工方案 2
一、工程概况
本工程位于我国某城市，为城市地下综合管廊项目，主要包括电力、通信、燃气、供热、给排水等工程管线的敷设。项目总投资XX亿元，工期为XX个月。为确保工程顺利进行，特制定本施工方案。
二、施工组织与管理
1. 施工组织机构
（1）成立项目经理部，负责整个项目的施工管理工作。
（2）项目经理部下设工程部、技术部、质量部、安全部、物资部、财务部等职能部门。
2. 施工管理
（1）严格按照国家相关法律法规、规范和标准进行施工。
（2）建立健全施工管理制度，确保施工过程规范化、标准化。
（3）加强施工现场管理，确保施工安全、文明、有序。
三、施工工艺与流程
1. 施工工艺
（1）土方开挖：采用机械开挖，人工配合清理。
（2）基础施工：根据设计要求，进行基础垫层、基础浇筑等。
（3）主体结构施工：采用现浇钢筋混凝土结构，施工过程中注意钢筋绑扎、模板支设、混凝土浇筑等。
（4）管线敷设：按照设计要求，依次敷设各类管线，并进行检查验收。
（5）装饰装修：按照设计要求，进行管廊内装饰装修。
（6）土方回填：按照设计要求，进行土方回填。
2. 施工流程
（1）测量放线：根据设计图纸，进行测量放线。
（2）土方开挖：采用机械开挖，人工配合清理。 （3）基础施工：进行基础垫层、基础浇筑等。
（4）主体结构施工：现浇钢筋混凝土结构，注意钢筋绑扎、模板支设、混凝土浇筑等。
（5）管线敷设：依次敷设各类管线，进行检查验收。
（6）装饰装修：进行管廊内装饰装修。
（7）土方回填：进行土方回填。
四、施工质量控制与保证措施
1. 质量控制
（1）严格执行国家相关法律法规、规范和标准。
（2）加强施工过程中的质量控制，确保工程质量。
（3）加强原材料、施工工艺、施工设备等方面的管理。
2. 保证措施
（1）建立健全质量保证体系，确保施工过程质量。
（2）加强施工人员培训，提高施工人员素质。
（3）加强施工现场巡查，及时发现并解决质量问题。
管廊工程施工组织设计(3篇)
第1篇
一、工程概况
本工程为XX城市综合管廊施工项目，综合管廊全长约750公里，分为多个施工段，涉及给水、排水、电力、通信等多种管线。建设单位为XX县城市建设开发有限责任公司，设计单位为XX市政工程设计研究院。
二、施工组织设计原则
1. 严格按照国家相关法律法规、规范、标准进行施工。
2. 确保工程质量、安全、进度、成本等方面达到预期目标。
3. 充分发挥施工单位的自身优势，提高施工效率。
4. 加强施工现场管理，确保文明施工。
5. 优化资源配置，提高资源利用率。
三、施工部署
1. 施工阶段划分：根据工程特点，将工程划分为施工准备阶段、主体施工阶段、验收阶段。
2. 施工顺序：按照施工顺序，先进行地下管线拆迁，然后进行土方开挖、基础施工、主体结构施工、管道安装、装饰装修等。
3. 施工进度安排：根据工程特点，制定合理的施工进度计划，确保工程按期完工。
4. 施工队伍组织：根据工程规模和施工要求，组建专业的施工队伍，明确各岗位人员职责。
四、施工现场总平面布置
1. 施工现场总平面布置原则：合理利用场地，确保施工顺利进行。
2. 施工现场总平面布置内容：施工现场出入口、施工道路、材料堆场、施工临时设施、施工场地等。
3. 施工现场临时设施：设置办公室、宿舍、食堂、卫生间等临时设施，满足施工人员生活需求。
五、施工准备与资源配置 1. 施工准备：根据工程特点，做好施工图纸会审、施工方案编制、材料设备采购、施工人员培训等工作。
2. 资源配置：根据工程规模和施工要求，合理配置人力、物力、财力等资源。
六、施工方法
1. 土方工程：采用机械开挖、人工配合的方式，确保土方开挖质量。
2. 基础施工：根据设计要求，采用钢筋混凝土基础，确保基础施工质量。
3. 主体结构施工：采用模板工程、钢筋工程、混凝土工程等施工方法，确保主体结构施工质量。
4. 管道安装：按照设计要求，进行管道安装，确保管道安装质量。
XXX道路及综合管廊工程排水工程专项施工方案
XXX道路及综合管廊工程
排水专项施工方案
编制：________________
审核：________________
批准：________________
XXX公路工程咨询集团有限公司
项目经理部
二OXX年XX月
XXX道路及综合管廊工程排水工程专项施工方案
第 2 页 共 46 页 目录
第一章 编制依据及原则 ....................................................................................... 4
一、编制依据 ................................................................................................. 4
二、编制原则 ................................................................................................... 4
第二章 排水工程概况 ........................................................................................... 6
一、工程地质、水文概况 ................................................................................. 6
二、排水工程主要内容 .................................................................................... 9
三、沿线综合管廊、相邻配套管线、交叉口管线等概况 ................................ 11
管廊工程方案(3篇)
第1篇
一、项目背景
随着城市化进程的加快，城市基础设施的建设日益重要。管廊工程作为一种新型的城市基础设施，能够有效解决城市地下管线复杂、空间利用率低、安全隐患大等问题。本方案旨在为某城市新建的管廊工程提供全面、系统的解决方案，以满足城市发展的需求。
二、工程概述
1. 工程名称：某城市管廊工程
2. 工程地点：某城市
3. 工程规模：全长约10公里，包含主干管廊和若干支管廊
4. 工程内容：主要包括电力、通信、给水、排水、中水、燃气、热力等管线的敷设和运维
5. 工程目标：实现城市地下管线的统一规划、统一建设、统一管理，提高城市综合承载能力和防灾减灾能力
三、管廊工程设计
1. 管廊类型选择
根据工程实际情况，本方案采用钢筋混凝土结构预制管廊，具有以下优点：
（1）结构强度高，耐久性好；
（2）施工速度快，便于施工组织；
（3）便于管线更换和维护。
2. 管廊断面设计
根据工程需求，管廊断面设计分为单舱、双舱和多舱三种形式。具体如下：
（1）单舱管廊：适用于管线种类较少、管线数量较少的情况；
（2）双舱管廊：适用于管线种类较多、管线数量较多的情况；
（3）多舱管廊：适用于管线种类繁多、管线数量庞大的情况。 3. 管廊埋深设计
管廊埋深应综合考虑以下因素：
（1）地质条件：根据地质勘察报告，确定管廊埋深；
（2）地下水位：根据地下水位情况，确定管廊埋深；
（3）地面荷载：根据地面荷载情况，确定管廊埋深；
（4）相邻建筑：根据相邻建筑情况，确定管廊埋深。
4. 管廊通风设计
管廊通风设计应满足以下要求：
（1）保证管廊内空气质量；
（2）降低管廊内温度；
（3）减少管廊内湿度。
通风方式可采用自然通风和机械通风相结合的方式。
5. 管廊消防设计
管廊消防设计应满足以下要求：
（1）设置消防水源；
（2）设置消防通道；
（3）设置消防设施。
消防设施包括：火灾自动报警系统、自动喷水灭火系统、防烟排烟系统等。
综合管廊施工方案
综合管廊施工方案66097(共31页)
-本页仅作为预览文档封面，使用时请删除本页- 保山中心城市青堡路A2标
综合管廊（沟）工程
施
工
组
织
设
计
书
云南保山鹏程建筑工程有限责任公司
青堡路A2合同段项目经理部
二0一四年二月二十五日 目 录
第一章 施工组织综合说明
一、 编制说明
二、 工程概况
三、 工程目标
四、 项目管理策划
第二章 专项施工方案
一、 主要材料用量及要求
二、 总体施工工艺
三、 各施工工序专项施工方案
1、 施工前准备
2、 平整场地
3、 测量放样
4、 基坑开挖及边坡支护
5、 地基处理
6、 综合管廊底面防水处理
7、 综合管廊钢筋砼浇筑
8、 变形缝及施工缝的处理
9、 墙身及顶板防水处理
10、 基坑回填
11、 总体质量要求
12、 进度计划表
13、 人员、材料、机械计划表
14、 临时设施布置及施工用水、用电情况
第三章 保证措施
一、 质量保证措施
二、 安全保证措施
三、 工期的保证体系及保证措施
四、 文明施工保证措施
五、 检测监控措施
六、 雨季施工保证措施
七、 环保保证措施
八、 应急预案
第四章 工程交验后的服务措施
一、 工程交付
二、 服务及保修
第一章 施工组织综合说明
一 编制说明
根据上海同济大学建筑设计研究院（集团）有限公司设计的《保山中心城区青堡路道路综合管廊（沟）工程施工图》编制。
根据保山市万润水利电力勘测设计有限公司提供的《保山中心城区青堡路道路工程岩土勘察报告》编制。
根据施工现场场地实际情况进行编制。
相关技术规范
《城市综合管廊工程技术规范》（GB50838-2012）
《钢筋焊接及验收规程》（JGJ18-2012）
《钢筋机械连接通用技术规程》（TGJ107-2003）
《地下工程防水技术规范》（GB 50108-2008）
《地下防水工程质量验收规范》（GB50208-2011）
《建筑地基基础工程施工质量验收规范》（GB50202-2009）
管廊工程施工方案(3篇)
第1篇
一、工程概况
本工程为某城市地下综合管廊建设项目，旨在将城市地下各类市政管线（如电力、通信、燃气、供热、给排水等）进行集中敷设，实现城市地下空间的合理利用和有效管理。工程范围为A市B区，全长约10公里，管廊截面尺寸为5米×4米，设计压力为0.8MPa，设计温度为-10℃至40℃。
二、编制依据
1. 国家相关法律法规和行业标准；
2. 地方政府关于管廊建设的规划及要求；
3. 工程设计图纸及施工图纸；
4. 现场地质勘察报告。
三、施工准备
1. 组织机构：成立项目领导小组、工程技术部、施工管理部、质量安全部等部门，明确各部门职责；
2. 人员配备：招聘具备相关资质的施工人员，进行岗前培训；
3. 材料设备：采购符合设计要求的管廊结构材料、管道材料、施工设备等；
4. 施工方案编制：根据工程特点，制定详细的施工方案。
四、施工流程
1. 测量放线：根据设计图纸和现场实际情况，进行测量放线；
2. 土方开挖：采用挖掘机、推土机等设备进行土方开挖，确保开挖深度符合设计要求；
3. 垫层施工：铺设垫层，确保基础稳定；
4. 底板施工：采用现浇混凝土进行底板施工，确保底板平整、密实；
5. 侧墙、顶板施工：采用预制构件或现浇混凝土进行侧墙、顶板施工；
6. 防雷接地工程：安装防雷接地系统，确保管廊安全； 7. 防水工程：采用防水材料进行防水处理，确保管廊内部干燥；
8. 管道安装：根据设计要求，安装各类管道，确保管道连接牢固、畅通；
9. 管廊内装饰工程：进行管廊内装饰，确保美观、整洁；
10. 土石方回填：回填土方，确保管廊周边环境稳定。
五、施工技术要求
1. 土方开挖：确保开挖深度、边坡稳定性等符合设计要求；
2. 垫层施工：确保垫层平整、密实，厚度符合设计要求；
3. 底板施工：确保底板平整、密实，强度达到设计要求；
4. 侧墙、顶板施工：确保预制构件质量、安装精度等符合设计要求；
5. 防雷接地工程：确保防雷接地系统有效；
