管道内检测机器人定位技术研究现状与展望
２０１３年５月 第４１卷第９期 机床与液压
ＭＡＣＨＩＮＥ ＴＯＯＬ＆ＨＹＤＲＡＵＬＩＣＳ Ｍａｖ ２０１３ Ｖｏ１．４１ Ｎｏ．９
ＤＯＩ：１０．３９６９／ｊ．ｉｓｓｎ．１００１—３８８１．２０１３．０９．０４７
管道内检测机器人定位技术研究现状与展望
许红，李著信，苏毅，张镇，李媛媛
（解放军后勤工程学院，重庆４０１３１１）
摘要：随着管道里程的快速增长、管道检测技术的发展以及管道检测机器人的广泛应用，管道内移动机器人的定位技 术凸显出了更加重要的作用。分析国内外管道内检测机器人几种主要定位技术与方法的基本原理及优缺点，从４个方面提 出管道内检测机器人定位技术与方法的发展趋势，为进一步研究不同环境条件下管道内检测机器人的定位问题提供参考和
指导。 关键词：管内机器人；定位；里程轮；测力定位；数据融合 中图分类号：ＴＱ０５０ 文献标识码：Ａ 文章编号：１００１—３８８１（２０１３）９—１７２—４
Ｒｅｓｅａｒｃｈ Ｓｔａｔｕｓ ａｎｄ Ｐｒｏｓｐｅｃｔ ｏｆ Ｐｉｐｅｌｉｎｅ Ｉｎｓｐｅｃｔｉｏｎ Ｒｏｂｏｔ Ｌｏｃａｌｉｚａｔｉｏｎ Ｔｅｃｈｎｏｌｏｇｙ
ＸＵ Ｈｏｎｇ，ＬＩ Ｚｈｕｘｉｎ，ＳＵ Ｙｉ。ＺＨＡＮＧ Ｚｈｅｎ。ＬＩ Ｙｕａｎｙｕａｎ
（Ｔｈｅ Ｌｏｇｉｓｔｉｃ Ｅｎｇｉｎｅｅｒｉｎｇ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ ＰＬＡ，Ｃｈｏｎｇｑｉｎｇ ４０１３１ １，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｗｉｔｈ ｔｈｅ ｒａｐｉｄ ｇｒｏｗｔｈ ｏｆ ｐｉｐｅｌｉｎｅ ｍｉｌｅａｇｅ，ｔｈｅ ｄｅｖｅｌｏｐｍｅｎｔ ｏｆ ｐｉｐｅｌｉｎｅ ｉｎｓｐｅｃｔｉｏｎ ｔｅｃｈｎｏｌｏｇｙ ａｎｄ ｔｈｅ ｗｉｄｅ ａｐｐｌｉｃａｔｉｏｎ ｏｆ ｐｉｐｅｌｉｎｅ ｉｎｓｐｅｃｔｉｏｎ ｒｏｂｏｔ，ｔｈｅ ｌｏｃａｌｉｚａｔｉｏｎ ｔｅｃｈｎｏｌｏｇｙ ｆｏｒ ｐｉｐｅｌｉｎｅ ｉｎｓｐｅｃｔｉｏｎ ｒｏｂｏｔ ｈａｓ ｐｌａｙｅｄ ｍｏｒｅ ａｎｄ ｍｏｒｅ ｉｍｐｏｒｔａｎｔ ｒｏｌｅ．Ｔｈｅ
ｂａｓｉｃ ｐｒｉｎｃｉｐｌｅｓ，ａｄｖａｎｔａｇｅｓ ａｎｄ ｄｉｓａｄｖａｎｔａｇｅｓ ｏｆ ｓｅｖｅｒａｌ ｍａｊｏｒ ｌｏｃａｌｉｚａｔｉｏｎ ｔｅｃｈｎｏｌｏｇｉｅｓ ａｎｄ ｍｅｔｈｏｄｓ ｉｎ ｄｏｍｅｓｔｉｃ ａｎｄ ｆｏｒｅｉｇｎ ｗｅｒｅ ａｎ— ａｌｙｚｅｄ．Ｔｈｅ ｄｅｖｅｌｏｐｍｅｎｔ ｔｒｅｎｄ ｏｆ ｐｉｐｅｌｉｎｅ ｉｎｓｐｅｃｔｉｏｎ ｒｏｂｏｔ ｌｏｃａｌｉｚａｔｉｏｎ ｔｅｃｈｎｏｌｏｇｙ ａｎｄ ｍｅｔｈｏｄ ｗａｓ ｐｕｔ ｆｏｒｗａｒｄ．ｉｔ ｐｒｏｖｉｄｅｓ ｒｅｆｅｒｅｎｃｅ ａｎｄ ｇｕｉｄａｎｃｅ ｆｏｒ ｓｔｕｄｙｉｎｇ ｐｉｐｅｌｉｎｅ ｉｎｓｐｅｃｔｉｏｎ ｒｏｂｏｔ ｐｏｓｉｔｉｏｎｉｎｇ ｕｎｄｅｒ ｄｉｆｆｅｒｅｎｔ ｅｎｖｉｒｏｎｍｅｎｔａｌ ｃｏｎｄｉｔｉｏｎｓ ｆｏｒ ｆｕｒｔｈｅｒ． Ｋｅｙｗｏｒｄｓ：Ｐｉｐｅｌｉｎｅ ｉｎｓｐｅｃｔｉｏｎ ｒｏｂｏｔ；Ｌｏｃａｌｉｚａｔｉｏｎ；Ｍｉｌｅａｇｅ ｗｈｅｅｌ；Ｆｏｒｃｅ ｍｅａｓｕｒｉｎｇ ｌｏｃａｌｉｚａｔｉｏｎ；Ｄａｔａ ｆｕｓｉｏｎ
目前，我国管道里程达到６万公里，其中原油管
道１．７万公里，天然气管道３．１万公里…。预计到
２０２０年，中国长距离油气管道的建设里程将至少达
到１０～１５万公里。管道对人们生活的影响与作用越
来越重要。随着时间的推移，管道可能发生腐蚀穿
孔、泄漏污染、堵塞爆管等恶性事故，造成生命与财
产的重大损失。为防止事故发生，需要定期对其进行
检测与清理。随着超声、涡流、声发射等缺陷检测技
术的发展以及各类清管设备的产生 ，管道机器人
开始应用于管道工程的定期检测与维修工程。所谓管
道机器人就是一种可沿管道内部或外部自动行走、携
带一种或多种传感器件如位置和姿态传感器、超声传
感器、涡流传感器等以及操作机械如管道裂纹与管道
接口焊接装置、防腐喷涂装置、操作手、喷枪、刷子
等，在工作人员的遥控操纵或计算机控制下，在极其
恶劣的环境中，能够完成一系列管道检测维修作业的
机电一体化系 。机器人自身携带仪器设备检测
管道内壁，当发现管壁缺陷或机器人出现故障时，管
外人员需要知道机器人在管道内的准确位置，以便快
速准确地排除故障，恢复运行。管道内检测机器人的
工作空间是复杂、封闭的各种管道，包括水平直管、 垂直管、斜坡管、各角度弯管以及变径管接口等，其
运行距离一般也较长。受现有通讯设备与定位技术的
制约，管道状况多数不明，往往造成模糊开挖、盲目
报废，资源浪费严重。因此，管道内检测机器人的定
位技术已经成为管道工程亟待解决的问题。
１ 定位技术与方法
目前，国际上关于管道检测机器人定位方法有很
多，主要有以下几种。
１．１里程轮定位法
利用里程轮定位是目前管道检测机器人中使用最
多的定位方法，通常多采用基于光电式转速传感器里
程轮定位 。如图１所示，光电式速度传感器主要由
光源、透镜、带缝隙圆盘、指示缝隙盘、光电器件、
转轴等组成，带缝隙圆盘和里程轮联接于转轴上，形
成固联体同速转动。工作原理为：光源发出的光通过
缝隙圆盘和指示缝隙照射到光电器件上，当缝隙圆盘
随里程轮和转轴转动时，由于圆盘的缝隙间距与指示
缝隙的间距相同，因此圆盘每转一周，光电器件输出
与圆盘缝隙数相等的电脉冲，根据测量单位时间内的
脉冲数，可得到单位时问滚过的距离，单位时间的滚
过距离累计起来就是里程轮的行走距离。
收稿日期：２０１２—０４一ｏ９ 基金项目：中国人民解放军总后勤部科研项目（油２００４０２０７） 作者简介：许红（１９８４一），男，博士研究生，从事油气储运工程控制技术及系统研究。Ｅ—ｍａｉｌ：５０４６７３００３＠ｑｑ．ＣＯｒｎ。
第９期 许红等：管道内检测机器人定位技术研究现状与展望 ・１７３・
图１光电式速度传感器测速原理
这种定位方式比较简单，适用于距离较短、管道
内壁状态较好的情况。但是这种计程原理是基于里程
轮与管壁之间无滑动摩擦，不仅传感器的分辨率影响
其计程精度，里程轮与管壁间的作用环境对计程精度
的影响更大，事实上，难以保证里程轮与管壁间无滑
动摩擦。因此，定位精度较低，特别是对中长距离管
道的定位更不能满足精度要求，需要寻求其他定位方
式，这也是目前管道检测定位面临的困难和挑战。文
献［９］中，提出一种新的里程轮信号优选算法，设
计了单片机控制系统，编制该算法程序，并用实验验
证该里程脉冲优选算法的有效性，给出实验数据。结
果表明：该系统可以高效、准确地选择最佳里程轮脉
冲信号；不足之处是这种冗余择优的计程方式使管道
机器人的机构变得复杂，能耗增大，影响机器人的通
过性能。
１．２测力定位法
根据牛顿力学和运动学原理，测力定位法是一种
受管道内部环境影响，１１￣ｔＪ，的管道机器人定位法，能够
保证高精度地独立完成定位。但是，测力定位法还有
很多后续工作需要完成，如：机器人对管道中异常情
况（上下坡、碰撞和剧烈颠簸等）的处理、爬行过
程中由于管道内壁的不平整以及本身运行带来的加速
度测量噪声的滤除等。尤其是，要将测力定位法应用
于长距离管道的独立定位，就得克服其天然的缺
陷——误差的时间累积性，且是以时间的二次方递增
的。因此，可以说测力定位法不适合超长管道的检测
定位，只适合短距离的恶劣环境下高精度定位。因
此，可以考虑利用测力定位法的这一优势使其与其他
定位法取长补短综合运用，提高长距离运行的检测定 位精度 。
１．３视觉ＣＣＤ定位法
视觉定位，是利用视觉传感器来实现运动机械的
位置闭环控制。设计中，视觉传感器是取代传统
“射线定位”的关键技术之一。通过实时识别焊缝图
像来判断焊缝的准确位置，以此构成位置反馈，最终 实现机器人的准确定位 。ＣＣＤ摄像机安装在与焊
缝横截面平行的平面内。通过标定，当ＣＣＤ摄像机
正对焊缝时，使焊缝的视觉图像位于计算机屏幕的正
中间位置。可以利用图像处理的方法实时识别焊缝在
视觉中的位置，并得到焊缝在屏幕中的位置，对其进
行坐标变换确定管内探伤机器人离焊缝的相对位置。
Ｓｕｇｅｎｏ模糊推理算法又称为“代数积一加法一
重心法” ，可以较简洁地解决基于视觉的管道机器
人自主定位控制问题。由前提和各模糊规则得到各子
推理结果，然后采用“加法”将各子推理结果合成
为综合推理结果，由“重心法”得到模糊集合的
“重心”；其输出模糊变量的隶属函数一般是常数或
者一条直线。与常规方法相比，它具有计算效率高、
能够与ＰＩＤ控制器等线性装置较好地配合、输出量具
有线性连续而且可以用数学矩阵的方法进行运算等特
点。由于视觉传感器比码盘测量更直接，而且基于规
则的模糊控制技术是建立在人工经验的基础上的，二
者的结合可使管内作业机器人的“停车定位过程”
具有快速、准确的特点。
１．４基于光纤光栅空间曲率传感器定位方法
这种基于光纤光栅空间曲率传感器全程定位的递
推算法，是为了实现管道机器人在工作时对自身位置
的全程定位¨ 。它是利用光纤光栅空间曲率传感器
检测出管道内检测机器人所处测量点的曲率和相邻测
量点密切平面间夹角，并根据前一测量点的空间位
置、密切平面、切向矢量方向、机器人移动步距等参
数计算当前测量点的空间位置、密切平面和切向矢量
方向。因此，只要给定初始测量点的空间位置、曲
率、切向矢量方向和密切平面，就可以实现管道机器
人的全程定位。同时由该算法得到每一个测量点的管
孔轴心坐标，然后通过曲线拟合求出管孔的轴心轨迹
曲线，从而实现管道内表面形貌的三维重建。
１．５ ＧＰＳ卫星定位法
通过ＧＰＳ定位系统，不但可以实现对管道内检
测机器人的精确定位，还可以定位出该管线附近障碍
物、道路及建筑物等的相对坐标位置。根据定位坐
标，可准确在ＣＡＤ图上绘制出管线的走向、机器人
的位置以及周围参照物的相对位置，根据绘制的图纸
和定出的坐标，可指导在后续的维修施工中准确找到
管线各个损伤点。此定位方法在大庆某采油厂的管线
中得到了很好的应用。但此方法定位费用高，系统较
为复杂，特别是对管线环境要求较高，必须时刻与外
界保持通讯联系，在某些环境恶劣的地段并不适
用 。
１．６基于低频电磁波定位法
由于低频电磁波对金属、土层、海水等介质具有
科技成果——管道机器人技术
科技成果——管道机器人技术
主要研究内容
研究室率先在国内开展了智能管道机器人技术的研究工作，先后得到国家自然科学基金和国家“863”计划的资助。为适应市场经济的需求，不但非常重视基础理论研究，同时努力为与国民经济密切相关的生产部门解决工程实际问题，研究成果在国内外具有一定的影响和知名度。
经多年努力，在管道机器人研究方面形成了如下主要产品：
1、内置动力源管内X射线探伤机器人
适用于管径φ530-φ1400mm，采用蓄电池作为动力源，采用逆变技术将120V直流电转变为220V交流电提供周向X射线发射器。
X射线探伤机器人应用现场
2、管内防腐补口作业机器人
共设计制造了四个机器人，管径范围分别适用于φ89-φ159、φ159-φ273、φ273-φ530、φ530-φ630，完全覆盖了所需工作管道范围，而且机器人视觉系统、控制系统及作业装置均已实现了模块化，解决了工程管道内防腐补口技术的难题。
管道内喷涂机器人
3、X射线检测实时成像管道机器人
适用于管径φ660-φ1400mm，一次充电作业距离为2km。实现自主寻址定位焊缝位置、管内、外旋转机构进行同步旋转，从而完成焊缝的X射线检测和图像采集任务。
实时成像管道机器人
4、抽油泵筒内表面激光改性机器人。
采用YAG激光器，由管内移动机器人拖动光纤，并在机器人前置反射镜将激光反射至泵筒内表面，实现泵筒内表面处理。
激光内表面淬火机器人
应用领域
该系列产品已应用在国家重点工程“陕-京”天然气管线对焊缝隙处X射线检测探伤；上海浦东国际机场航空输油管线防腐涂料内补口；大庆油田注水管线水泥砂浆和涂料内补口；大庆油田抽油泵泵筒内表面激光改性处理等重要场合。这些研究成果解决了工程实际中一些施工难题，取得了良好的社会和经济效益。
管道机器人文献综述
管道机器人文献综述
1
管道机器人文献综述
一个联动类型机械式离合器管道检测机器人
摘要
本文提出了一种新的管道检查机器人联动型机械式离合器，它被设计用于直径100mm的管道进行检查。该机器人具有三动力轮链的每一个都有一个机械离合器。使用并行设计的机械式离合器联动机制。管道的运动模型的检测机器人被驱动，并且已经开发它的原始类型。该机器人系统的性能都会验证仿真和实验。
引言
管道机器人机制，它在机器人技术的发展上具有悠久的历史，可以分为几种初等形成的运动模式。因此，已经开发了许多种机制轮型，尺蠖型，腿式移动型等，螺杆式，履带式，猪型和被动型。其中，轮型管道检测机器人大多是流行 [1]
- [9]。在近10年中，差分驱动型机制进行了研究集中在[10] - [12]。差分驱动型通常有三动力链。每条链的速度控制独立，机器人能够通过肘部和T-支行。管道机器人文献综述
2
此外，它有一个大的折叠范围较轮型，螺旋型，PIG型。
近日，管道检测机器人系统与其超过100毫米的小直径已经被关注、自从100mm的管道市场是越来越大了。该大多数室内管道的直径小于100mm。具体来说，清除室内管道直接有关人类健康。因此，清洗和检查在内部管道成为一个重要问题。
通常情况下，管道巡检机器人系统是由机器人机构组成，通信系统，一个电源供应，而中一个用户界面。然而，为了将它应用到真正的的环境中，一些实用的的方面（，如易用的用户）的界面，安全性，水的的证明，和检索功能应该定考虑在内。具体而言，检索功能至关重要的，因为管道内工作的机器人，可以是无序的任何时间。此外，机器人可以卡在在操作过程中的任何原因的管道。在这种情况下，机器人需要采取的管道，通过使用一些检索功能。离合器的概念是一个很好的解决方案检索功能的实现。有两种类型的离合器机械离合器磁粉离合器。通常，该机械式离合器保证了强劲的动力，但它通常是大型，重型，具有复杂的结构。在相反，电磁离合器相对小尺寸，重量轻，有一个简单的结构，但它在电力中有一个限制。
【论文】管道检测机器人结构设计及运动仿真
管道检测机器人结构设计及运动仿真
摘 要
管道检测机器人主要包括三大系统：机械系统、控制系统和检测系统。本文在
分析了机器人总体机械结构和检测原理的基础上，通过精确的力学计算和细致的结
构分析，利用AutoCAD软件对机器人的机械部分，包括整体结构、电机、齿轮、
轴等进行了选择与设计，并对设计方案进行分析与计算。然后利用Solid Edge软件
将管道检测机器人的总体机械结构绘制成三维立体模型。所设计的机器人机械系
统，可通过履带式移动机构满足城市排水管道的工况，并通过加装支撑臂进行30
度的爬坡。通过细致研究，确定了机器人所使用的摄像系统和超声波检测系统。
关键词：排水管道，履带式机器人，超声波无损检测
I 管道检测机器人结构设计及运动仿真
Abstract
A pipeline inspection robot mainly consists of three parts, the mechanical system,
the control system and the detecting system. This paper, based on the analysis of overall
mechanical structure and detecting principle of the robot, by accurate mechanical
calculation together with comprehensive structure analysis, the author has worked out a
unique design for overall structure in AutoCAD software, motor, gears as well as axles
of the robot, and the design scheme has been analyzed and calculated. Then built overall

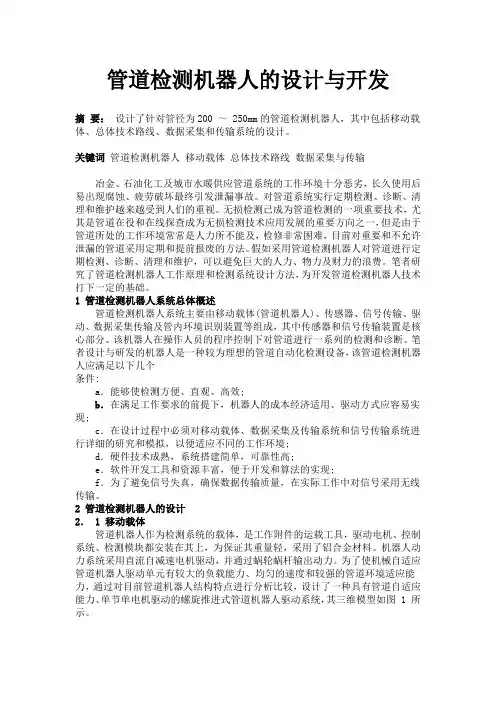

管道检测机器人的设计与开发
管道检测机器人的设计与开发
摘 要： 设计了针对管径为200 ～ 250mm的管道检测机器人，其中包括移动载体、总体技术路线、数据采集和传输系统的设计。
关键词 管道检测机器人 移动载体 总体技术路线 数据采集与传输
冶金、石油化工及城市水暖供应管道系统的工作环境十分恶劣，长久使用后易出现腐蚀、疲劳破坏最终引发泄漏事故。对管道系统实行定期检测、诊断、清理和维护越来越受到人们的重视。无损检测已成为管道检测的一项重要技术，尤其是管道在役和在线探查成为无损检测技术应用发展的重要方向之一，但是由于管道所处的工作环境常常是人力所不能及，检修非常困难，目前对重要和不允许泄漏的管道采用定期和提前报废的方法。假如采用管道检测机器人对管道进行定期检测、诊断、清理和维护，可以避免巨大的人力、物力及财力的浪费。笔者研究了管道检测机器人工作原理和检测系统设计方法，为开发管道检测机器人技术打下一定的基础。
1 管道检测机器人系统总体概述
管道检测机器人系统主要由移动载体(管道机器人)、传感器、信号传输、驱动、数据采集传输及管内环境识别装置等组成，其中传感器和信号传输装置是核心部分。该机器人在操作人员的程序控制下对管道进行一系列的检测和诊断。笔者设计与研发的机器人是一种较为理想的管道自动化检测设备，该管道检测机器人应满足以下几个
条件:
a．能够使检测方便、直观、高效;
b．在满足工作要求的前提下，机器人的成本经济适用、驱动方式应容易实现;
c．在设计过程中必须对移动载体、数据采集及传输系统和信号传输系统进行详细的研究和模拟，以便适应不同的工作环境;
d．硬件技术成熟，系统搭建简单，可靠性高;
e．软件开发工具和资源丰富，便于开发和算法的实现;
f．为了避免信号失真，确保数据传输质量，在实际工作中对信号采用无线传输。
2 管道检测机器人的设计
2． 1 移动载体
管道机器人作为检测系统的载体，是工作附件的运载工具，驱动电机、控制系统、检测模块都安装在其上，为保证其重量轻，采用了铝合金材料。机器人动力系统采用直流自减速电机驱动，并通过蜗轮蜗杆输出动力。为了使机械自适应管道机器人驱动单元有较大的负载能力、均匀的速度和较强的管道环境适应能力，通过对目前管道机器人结构特点进行分析比较，设计了一种具有管道自适应能力、单节单电机驱动的螺旋推进式管道机器人驱动系统，其三维模型如图 1 所示。
CCTV管道检测机器人
CCTV管道检测机器人采用的是闭路电视系统进行检测的方法。CCTV电视监测系统是一套集机械化与智能化为一体的记录管道内部情况的设备。它对于管道内部的情况可以进行实时影像监视、记录、视频回放、图像抓拍及视频文件的存储等操作，无需人员进入管道内即可了解管道内部情况。
CCTV管道检测机器人
近年来，人们对自然环境、工作环境、工作工具及其方式的要求逐步提高。随着中国城市化建设事业的发展推进，中国西气东输工程的全面启动，特别是大型化工厂、大型天然气厂、大型地下管道处理系统地建成，大型管道组合处理系统设施以其高质量的工作效率、圆形管道结构，占地少、有效工作空间大、美化生活环境等优点得到了广泛的应用。
随着计算机技术的广泛普及和应用，国内外检测技术都得到了迅猛发展，管道检测技术逐渐形成管道内、外检测技术两个分支。
CCTV管道检测机器人是一款高清型管道CCTV检测机器人，可采用平板、笔记本电脑或者专用工业控制器作为主控，自由选择无线或有线方式连接操控，实时显示、存储高清检
测视频。检测过程中，可快速抓取缺陷图片，检测完成后，可立即得到检测报告。此外，可以在检测的过程中实时获取管道的坡度曲线，以此判断管道内部沉积情况。
武汉中仪物联技术股份有限公司是一家以排水管网检测、评估、养护、修复相关技术、设备及材料研发制造为核心产业的高新技术企业，专注于为城市提供智慧排水管网运维信息化整体解决方案。公司集“产、学、研”于一体，经过多年的累积和沉淀，中仪股份已经成为国内管道检测与修复行业的标杆企业，在业内享有“管道检测与修复专家”的美誉。
公司总部设于华中腹地湖北武汉，与中国地质大学、华中科技大学、武汉大学等多家高校及科研机构保持紧密合作，在理论研究、设备研制、工程检测等领域，依托扎实的理论功底和大胆的创新精神，先后研发出一系列技术先进、适用性强、操作简便、稳定耐用的检测、养护及修复设备和软件产品。并在北京、上海、浙江、山东、安徽、江苏、广东、福建、广西等地设有分公司及分销机构，建立了完善的售后服务体系。

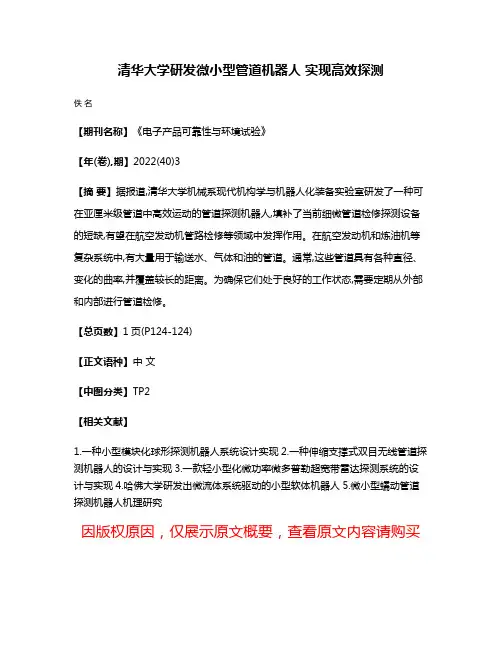

清华大学研发微小型管道机器人 实现高效探测
