防渗墙和帷幕灌浆施工工艺
、就位，并进行检查、维修、保养； 制定安全技术措施及操作规程。
防渗墙和帷幕灌浆施工工艺
•施工准备
技术准备：
图纸会检：严格按照国家电网公司《电力建设工程施工技 术管理导则》（简称导则）的要求做好图纸会检工作
技术交底：应按照导则规定，每个分项工程必须分级进行 施工技术交底。技术交底工作要充实，具有针对性和指导 性，全体参加施工的人员都要参加交底并签名，形成书面 的交底记录
防渗墙和帷幕灌浆施工工艺
•2.冲洗
• （1）冲洗的目的：用压力水将岩石裂隙或空洞中所 充填的松软、风化的泥质充填物冲出孔外，或是将 充填物推移到需要灌浆处理的范围外，这样裂隙被 冲洗干净后，利于浆液流进裂隙并与裂隙接触面胶 结，起到防渗和固结பைடு நூலகம்用。
• （2）帷幕灌浆的冲洗方法：一般均为单孔冲洗，只
基础开挖及处理施工方案措施报监理工程师批准
防渗墙和帷幕灌浆施工工艺
•测量放样
➢ 基础开挖施工的测量，应符合工《程测量规范（ GB50026-2007）》规定要求。
➢ 应根据测量控制基准点，建立施工用的测量控制点。 ➢ 对所有的测量基准点进行保护，并定期复核测量。 ➢ 应按设计图纸及测量基准点进行基础开挖，使水电站建筑
防渗墙和帷幕灌浆施工 工艺
2021/1/3
防渗墙和帷幕灌浆施工工艺
主要内容
➢标准施工工艺 ➢三溪口河床式水电站基础处理 ➢砼防渗墙施工 ➢帷幕灌浆施工
防渗墙和帷幕灌浆施工工艺
•一、标准施工工艺介绍
防渗墙和帷幕灌浆施工工艺
•标准施工工 艺
➢适用范围： • 适用于水电站建筑物砂砾 石基础开挖及处理施工。 ➢施工流程： • 施工流程图见右图。

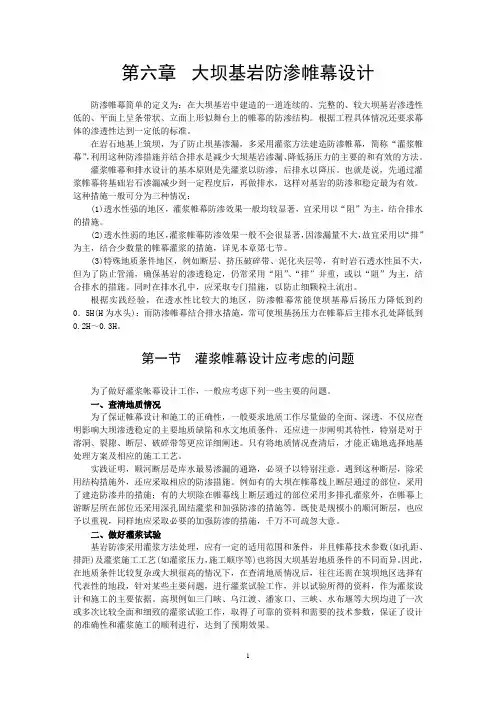

第6章帷幕设计(大坝基岩灌浆)
1 第六章 大坝基岩防渗帷幕设计 防渗帷幕简单的定义为：在大坝基岩中建造的一道连续的、完整的、较大坝基岩渗透性低的、平面上呈条带状、立面上形似舞台上的帷幕的防渗结构。根据工程具体情况还要求幕体的渗透性达到一定低的标准。 在岩石地基上筑坝，为了防止坝基渗漏，多采用灌浆方法建造防渗帷幕，简称“灌浆帷幕”，利用这种防渗措施并结合排水是减少大坝基岩渗漏、降低扬压力的主要的和有效的方法。 灌浆帷幕和排水设计的基本原则是先灌浆以防渗，后排水以降压。也就是说，先通过灌浆帷幕将基础岩石渗漏减少到一定程度后，再做排水，这样对基岩的防渗和稳定最为有效。这种措施一般可分为三种情况： (1)透水性强的地区，灌浆帷幕防渗效果一般均较显著，宜采用以“阻”为主，结合排水的措施。 (2)透水性弱的地区，灌浆帷幕防渗效果一般不会很显著，因渗漏量不大，故宜采用以“排”为主，结合少数量的帷幕灌浆的措施，详见本章第七节。 (3)特殊地质条件地区，例如断层、挤压破碎带、泥化夹层等，有时岩石透水性虽不大，但为了防止管涌，确保基岩的渗透稳定，仍常采用“阻”、“排”并重，或以“阻”为主，结合排水的措施。同时在排水孔中，应采取专门措施，以防止细颗粒土流出。 根据实践经验，在透水性比较大的地区，防渗帷幕常能使坝基幕后扬压力降低到约0．5H(H为水头)；而防渗帷幕结合排水措施，常可使坝基扬压力在帷幕后主排水孔处降低到0.2H～0.3H。
第一节 灌浆帷幕设计应考虑的问题 为了做好灌浆帐幕设计工作，一般应考虑下列一些主要的问题。 一、查清地质情况 为了保证帷幕设计和施工的正确性，一般要求地质工作尽量做的全面、深透，不仅应查明影响大坝渗透稳定的主要地质缺陷和水文地质条件，还应进一步阐明其特性，特别是对于溶洞、裂隙、断层、破碎带等更应详细阐述。只有将地质情况查清后，才能正确地选择地基处理方案及相应的施工工艺。 实践证明，顺河断层是库水最易渗漏的通路，必须予以特别注意。遇到这种断层，除采用结构措施外，还应采取相应的防渗措施。例如有的大坝在帷幕线上断层通过的部位，采用了建造防渗井的措施；有的大坝除在帷幕线上断层通过的部位采用多排孔灌浆外，在帷幕上游断层所在部位还采用深孔固结灌浆和加强防渗的措施等。既使是规模小的顺河断层，也应予以重视，同样地应采取必要的加强防渗的措施，千万不可疏忽大意。 二、做好灌浆试验 基岩防渗采用灌浆方法处理，应有一定的适用范围和条件，并且帷幕技术参数(如孔距、排距)及灌浆施工工艺(如灌浆压力，施工顺序等)也将因大坝基岩地质条件的不同而异。因此，在地质条件比较复杂或大坝很高的情况下，在查清地质情况后，往往还需在筑坝地区选择有 代表性的地段，针对某些主要问题，进行灌浆试验工作，并以试验所得的资料，作为灌浆设计和施工的主要依据。高坝例如三门峡、乌江渡、潘家口、三峡、水布堰等大坝均进了一次或多次比较全面和细致的灌浆试验工作，取得了可靠的资料和需要的技术参数，保证了设计的准确性和灌浆施工的顺利进行，达到了预期效果。 2
灌浆工程施工课件(3篇)

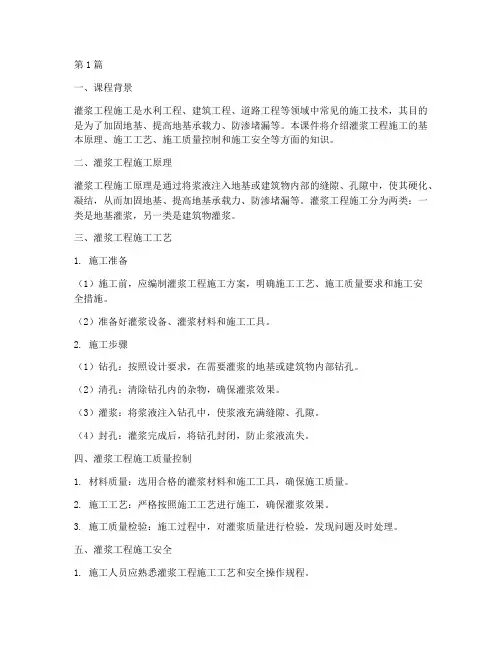

第1篇一、课程背景灌浆工程施工是水利工程、建筑工程、道路工程等领域中常见的施工技术，其目的是为了加固地基、提高地基承载力、防渗堵漏等。
本课件将介绍灌浆工程施工的基本原理、施工工艺、施工质量控制和施工安全等方面的知识。
二、灌浆工程施工原理灌浆工程施工原理是通过将浆液注入地基或建筑物内部的缝隙、孔隙中，使其硬化、凝结，从而加固地基、提高地基承载力、防渗堵漏等。
灌浆工程施工分为两类：一类是地基灌浆，另一类是建筑物灌浆。
三、灌浆工程施工工艺1. 施工准备（1）施工前，应编制灌浆工程施工方案，明确施工工艺、施工质量要求和施工安全措施。
（2）准备好灌浆设备、灌浆材料和施工工具。
2. 施工步骤（1）钻孔：按照设计要求，在需要灌浆的地基或建筑物内部钻孔。
（2）清孔：清除钻孔内的杂物，确保灌浆效果。
（3）灌浆：将浆液注入钻孔中，使浆液充满缝隙、孔隙。
（4）封孔：灌浆完成后，将钻孔封闭，防止浆液流失。
四、灌浆工程施工质量控制1. 材料质量：选用合格的灌浆材料和施工工具，确保施工质量。
2. 施工工艺：严格按照施工工艺进行施工，确保灌浆效果。
3. 施工质量检验：施工过程中，对灌浆质量进行检验，发现问题及时处理。
五、灌浆工程施工安全1. 施工人员应熟悉灌浆工程施工工艺和安全操作规程。
2. 施工现场应设置安全警示标志，确保施工安全。
3. 施工过程中，注意防尘、防毒、防触电等安全措施。
六、灌浆工程施工案例分析本课件将以实际工程为例，介绍灌浆工程施工的实践经验和注意事项。
七、总结灌浆工程施工在水利工程、建筑工程、道路工程等领域中具有重要意义。
本课件介绍了灌浆工程施工的基本原理、施工工艺、施工质量控制和施工安全等方面的知识，旨在提高施工人员的专业素养，确保灌浆工程施工质量。
（注：本课件仅供参考，具体施工过程中应根据实际情况进行调整。
）第2篇一、课程背景灌浆工程作为水利工程、建筑工程等领域中的一项重要施工技术，具有防渗、加固、补强等作用。
帷幕灌浆工程
第八章帷幕灌浆工程8.1工程概况根据设计要求在桩号0-067〜0+083、0+606.5〜0+716.5两段，坝体混凝土墙下设有单排帷幕灌浆孔，孔距为2.5m,为了降低工程造价减少钻孔工程量，采用防渗墙砼浇筑时预埋皿59mm管，待达到要求强度，从预埋管中钻孔灌浆的施工方法，帷幕灌浆轴线总长260m。
防渗工程分布情况见图JX-11/08-01、JX-11/08-02。
8.1.1工程量及分布情况左坝端桩号0-067〜0+083帷幕灌浆轴线长150m，帷幕灌浆工程量为1300m;右坝端桩号0+606.5〜0+716.5帷幕灌浆轴线长110m，帷幕灌浆工程量为871m，其分项工程量见下表8-1-1帷幕灌浆分项工程量表8-1-18.2施工组织根据招标文件和《SL62-94》规范及有关法规编制钻孔灌浆的施工组织; 钻孔灌浆共104孔，其中桩号0-067~0+083段61孔分8个施工单元，桩号0+606.5〜0+716.5段45孔分6个施工单元，每个单元有一个先导孔，一个单元长20m左右。
灌浆试验区根据现场监理工程师指示确定。
1、根据工程和工期及防渗墙混凝土施工进度安排，安排一个机组开3 台钻机和3台灌浆机，分两个阶段（即桩号0-067〜0+083段2004年3月1 日〜2004年5月15日施工、桩号0+606.5〜0+716.5段2004年10月1日〜2004 年11月15日施工）承担钻孔灌浆任务，分别在左右坝肩设一个集中制浆站和中转站，现场施工管理和修配、浆液的试验、材料与防渗墙施工统一，不另设。
2、施工用主要机械设备（见表8-2-1、8-2-2）。
3、主要施工人员安排（见表8-2-3）。
钻灌工：48人制浆：20人附属工作人员和普工、管理人员与防渗墙工程统一，不另设。
4、主要材料用量（见表8-2-4）8.3施工布置在左右坝肩的开阔出各设置一个制浆站，在制浆站侧设一个40t的水泥库房，钻孔灌浆每机组设一个移动灌浆房；钻孔灌浆的污水和制浆站的废浆、污水统一指定排放。
PPT8.9模板钻孔灌浆
精细化发展
精细化施工将成为未来钻孔灌浆 技术的发展趋势，提高施工精度 和质量，降低浪费和成本。
06
总结与展望
了钻孔灌浆技术的原理、工艺流程及关键参数 。
钻孔灌浆实验与结果分析
展示了在ppt8.9模板上进行钻孔灌浆实验的过程及结果 ，并对数据进行了深入分析。
岩土工程
钻孔灌浆技术在岩土工程中广泛应用于边坡稳定、 基坑支护和地基处理等方面。
海洋工程
在海洋工程中，利用钻孔灌浆技术修建海底隧道、 海上平台和防波堤等工程结构。
05
钻孔灌浆技术发展趋势与挑战
技术创新方向
智能化技术
引入人工智能、机器学习等技术，实现钻孔灌浆过程的自动化和 智能化，提高施工效率和准确性。
履带式钻机
适用于大型工程，钻孔效率高，稳定性好，但价格 较高，维护成本大。
螺旋钻机
适用于松软地层，钻孔速度快，成本低，但对硬质 地层适应性差。
灌浆材料种类与性能
80%
水泥浆
主要由水泥、水和添加剂组成， 具有较高的强度和耐久性，适用 于大多数工程。
100%
黏土浆
由黏土、水和添加剂组成，具有 较好的可塑性和稳定性，适用于 某些特定工程。
技术优势
钻孔灌浆技术具有施工简便、成本低廉、效果显著等优点。它能够有效地提高 地基承载力、减少地基沉降、防止渗漏和加固结构，是工程中常用的一种实用 技术。
发展历程及现状
发展历程
钻孔灌浆技术起源于20世纪初，随着工程建设的不断发展和技术进步，该技术不 断完善和成熟。从最初的单一浆液发展到多种浆液材料、从手动操作到自动化施 工，钻孔灌浆技术不断向着高效、环保、智能的方向发展。
80%
化学浆液
由化学药剂和水组成，具有快速 凝固、高强度等特性，适用于紧 急抢修等特殊情况。
