氟树脂性能与加工应用_续26_
乙烯-四氟乙烯共聚物的制备、加工及应用进展
• 28 •有机氟工业Organo- Fluorine Industry2021年第1期乙燔-四氟乙烯共聚物的制备、加工及应用进展孟庆文王京辉胡帅捷路迪(浙江巨化股份有限公司氣聚合物事业部，浙江衢州324004)摘要：乙烯和四氟乙烯共聚物（E T FE)为交替共聚物，它在保持了PTFE(聚四氟乙烯）良好的耐热、耐化学性能及电绝缘性能的同时，耐辐射和力学性能有很大程度的改善。
主要介绍了E T F E的制备、加工及相关应用。
展望了E T F E树脂的应用前景。
关键词：E T F E;制备；加工;应用〇刖目ETFE( ethylene - tetrafluoroethylene)为乙稀（E)和四氟乙烯(T F E)的交替共聚物，于1945年由杜邦 公司率先开发[1],1974年、1976年分别在美国和日 本投产。
其具有非常平衡的物理、化学和电学性能，且易熔融加工，但其二元共聚物不耐开裂使其鲜有 合适用途。
直至1970年，杜邦公司[2]将第三单体 PPVE(全氟正丙基乙烯基醚）引入E T F E分子链中 后才大大改善了 E T F E的韧性，使其实现商业化生 产。
尽管E T F E含有氢元素，使其作为含氟聚合物 在性能方面有所下降，但E T F E树脂分子链呈锯齿 状构相[3]，一CF2—与邻近分子链上的一C H2—相互 作用，赋予其突出的力学强度、抗蠕变性和耐切割 性,能够满足市场对氟聚物高力学强度的需求。
辐 射交联后其力学性能更优。
E T F E树脂能够耐受众 多化学品，常温下不溶于所有溶剂，耐酸碱和有机溶 剂,但是对氧化剂、含氯溶剂、酮和酯的耐受性稍差。
ETFE树脂还具有优良的光学性能、耐核辐射性能 和耐候性。
E T F E树脂熔体剪切敏感性低，易于加 工,可以制成气枕、管、线、膜和衬里等制品，广泛应 用于建筑、电子、汽车、空天、能源和化工等领域[4]。
1ETFE的制备1.1乙烯-四氟乙烯共聚乙烯和四氟乙烯的共聚按自由基聚合机理进行，由于乙烯、T F E的竞聚率都很小,共聚反应以形 成交替结构的分子链为主。

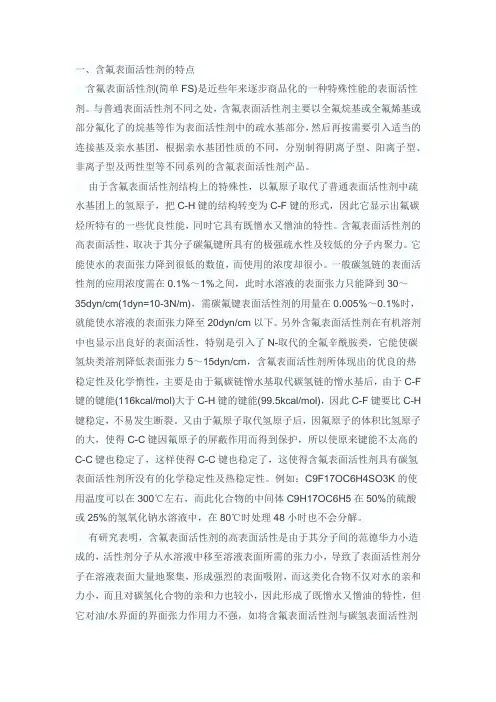

含氟表面活性剂的特点及应用领域
一、含氟表面活性剂的特点含氟表面活性剂(简单FS)是近些年来逐步商品化的一种特殊性能的表面活性剂。
与普通表面活性剂不同之处，含氟表面活性剂主要以全氟烷基或全氟烯基或部分氟化了的烷基等作为表面活性剂中的疏水基部分，然后再按需要引入适当的连接基及亲水基团，根据亲水基团性质的不同，分别制得阴离子型、阳离子型、非离子型及两性型等不同系列的含氟表面活性剂产品。
由于含氟表面活性剂结构上的特殊性，以氟原子取代了普通表面活性剂中疏水基团上的氢原子，把C-H键的结构转变为C-F键的形式，因此它显示出氟碳烃所特有的一些优良性能，同时它具有既憎水又憎油的特性。
含氟表面活性剂的高表面活性，取决于其分子碳氟键所具有的极强疏水性及较低的分子内聚力。
它能使水的表面张力降到很低的数值，而使用的浓度却很小。
一般碳氢链的表面活性剂的应用浓度需在0.1%～1%之间，此时水溶液的表面张力只能降到30～35dyn/cm(1dyn=10-3N/m)，需碳氟键表面活性剂的用量在0.005%～0.1%时，就能使水溶液的表面张力降至20dyn/cm以下。
另外含氟表面活性剂在有机溶剂中也显示出良好的表面活性，特别是引入了N-取代的全氟辛酰胺类，它能使碳氢炔类溶剂降低表面张力5～15dyn/cm，含氟表面活性剂所体现出的优良的热稳定性及化学惰性，主要是由于氟碳链憎水基取代碳氢链的憎水基后，由于C-F 键的键能(116kcal/mol)大于C-H键的键能(99.5kcal/mol)，因此C-F键要比C-H 键稳定，不易发生断裂。
又由于氟原子取代氢原子后，因氟原子的体积比氢原子的大，使得C-C键因氟原子的屏蔽作用而得到保护，所以使原来键能不太高的C-C键也稳定了，这样使得C-C键也稳定了，这使得含氟表面活性剂具有碳氢表面活性剂所没有的化学稳定性及热稳定性。
例如：C9F17OC6H4SO3K的使用温度可以在300℃左右，而此化合物的中间体C9H17OC6H5在50%的硫酸或25%的氢氧化钠水溶液中，在80℃时处理48小时也不会分解。
聚四氟乙烯-塑料之王-铁氟龙
四氟垫:全称聚四氟乙烯垫片国外又叫PTFE垫片或Teflon（铁氟龙）垫片由聚四氟乙烯棒、管、板经机械车削或裁切而成的平垫片、V形垫片、活塞环、球阀垫圈等具有耐腐蚀、抗老化和不导电等良好特性。
聚四氟乙烯pH值0-14(熔融的碱金属和高温、高压下的氟除外)。
其在-100℃～100℃之间能够具有良好的机械强度。
聚四氟乙烯（Polytetrafluoroethylene，简写为PTFE，一般称作“不粘涂层”或“易清洁物料。
这种材料具有抗酸抗碱、抗各种有机溶剂的特点，几乎不溶于所有的溶剂。
同时，聚四氟乙烯具有耐高温的特点，它的摩擦系数极低，所以可作润滑作用之余，亦成为了易清洁水管内层的理想涂料。
物理性质编辑英文缩写：PTFE中文名称：聚四氟乙烯中文别名：PTFE;铁氟龙;特氟龙;teflon;特氟隆;F4;塑料之王;英文名称：Polytetrafluoroethylene（英文缩写为Teflon或[PTFE，F4]）英文别名:TETRAFLUOROETHYLENE OLIGOMER;TETRAFLUOROETHYLENE RESIN; TEFLON; TEFLON 7A; TEFLON(TM) 30B; TEFLON(TM) 6; TEFLON(TM) 7A; PTFEEINECS号204-126-9CAS No.：9002-84-0分子式：(C2F4)n分子量：100.015612熔点：327℃沸点：400℃折射率：1.35风险术语：R41对眼睛有严重伤害。
安全术语：S24/25避免与皮肤和眼睛接触。
其他∶聚四氟乙烯中波的传播速度为︰207019667.8=0.69v0 注：波在媒介中的传播速度计算式为.为介电常数，为磁导率[1] .聚四氟乙烯被称“塑料王”，氟树脂之父罗伊·普朗克特1936 年在美国杜邦公司开始研究氟利昂的代用品，他们收集了部分四氟乙烯储存于钢瓶中，准备第二天进行下一步的实验，可是当第二天打开钢瓶减压阀后，却没有气体溢出，他们以为是漏气，可是将钢瓶称量时，发现钢瓶并没有减重。
聚偏氟乙烯(PVDF)的特性粘度
PVDF聚偏氟乙烯，一种化学品，是石油化工设备流体处理系统整体或者衬里的泵、阀门、管道、管路配件、储槽和热交换器的最佳材料之一。
PVDF良好的耐化学性、加工性及抗疲劳和蠕变性，是石油化工设备流体处理系统整体或者衬里的泵、阀门、管道、管路配件、储槽和热交换器的最佳材料之一。
采用PVDF 树脂制作的多孔膜、凝胶、隔膜等，在锂二次电池中应用，该用途成为PVDF需求增长最快的市场之一。
可用一般热塑性塑料加工方法成型。
其突出特点是机械强度高，耐辐照性好。
具有良好的化学稳定性，在室温下不被酸、碱、强氧化剂和卤素所腐蚀，发烟硫酸、强碱、酮、醚绵少数化学药品能使其溶胀或部分溶解，二甲基乙酰胺和二甲基亚砜等强极性有机溶剂能使其溶解成胶体状溶液。
PVDF树脂王要是指偏氟乙烯均聚物或者偏氟乙烯与其他少量含氟乙烯基单体的共聚物，PVDF树脂兼具氟树脂和通用树脂的特性，除具有良好的耐化学腐蚀性、耐高温性、耐氧化性、耐候性、耐射线辐射性能外，还具有压电性、介电性、热电性等特殊性能，是目前含氟塑料中产量名列第二位的大产品，全球年产能超过4.3万吨。
PVDF应用主要集中在石油化工、电子电气和氟碳涂料三大领域，由于PVDF良好的耐化学性、加工性及抗疲劳和蠕变性，是石油化工设备流体处理系统整体或者衬里的泵、阀门、管道、管路配件、储槽和热交换器的最佳材料之一。
其良好的化学稳定性、电绝缘性能，使制作的设备能满足TOCS以及阻燃要求，被广泛应用于半导体工业上高纯化学品的贮存和输送，近年来采用PVDF树脂制作的多孔膜、凝胶、隔膜等，在锂二次电池中应用，目前该用途成为PVDF 需求增长最快的市场之一。
PVDF是氟碳涂料最主要原料之一，以其为原料制备的氟碳涂料已经发展到第六代，由于PVDF树脂具有超强的耐候性，可在户外长期使用，无需保养，该类涂料被广泛应用于发电站、机场、高速公路、高层建筑等；目前在我国以偏氟乙烯为含氟单体和其他含氟单体共聚的涂料用常温固化型氟碳树脂尚未出现，在这方面具有巨大的发展空间。

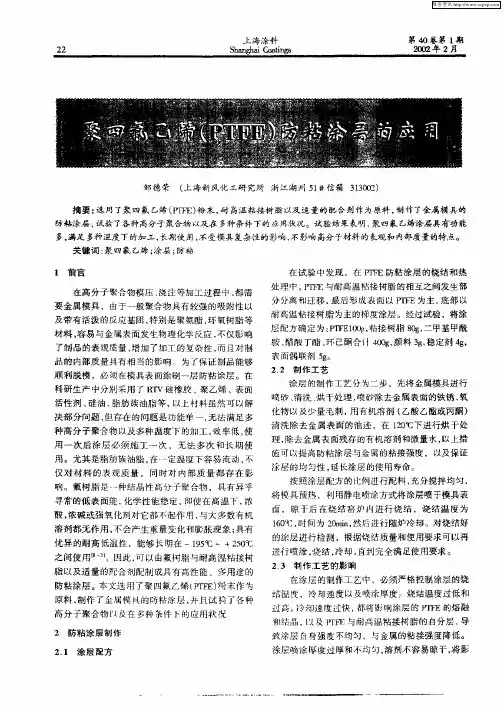

聚四氟乙烯(PTFE)防粘涂层的应用
上海 涂料
ａ Ｃ ａｎ ｓ ｉ ｏ ｔ ｇ ｉ
第４ ０卷 第 １ 期 ２ 研 究 所 浙 江湖 州 ５ ＃信 箱 ３３０） 上 １ １０２ 摘要 ： 选用 了聚四 氟 乙烯 （ Ｅ 粉 朱 ， 高温粘 接村 脂 以及适 量 的配合 剂作 为 原料 ， 丌Ｆ ） 耐 制作 了金属模 具的
表面偶 联 剂 ５ 。 ｇ ２ ２ 制作 工 艺
在高分子聚合物模压 、 浇注等加工过程中 ， 都需
要 金 属 模具 ，由于 一般 聚 合物 具有 较 强 的 吸附性 以 及 带 有 活泼 的反应 基 团 ， 别 是 聚氨 酯 ， 氧树脂 等 特 环 材 料 ， 易 与金 属表 面 发生 物理 化 学 反 应 ， 仅影 响 容 不 了制 品 的表观 质量 ， 加 了加 工 的复 杂性 ， 且 对 制 增 而
在科研生产中高分子材?使用的模具是比较复杂的一般表现为高分子材?与模具的接触面积比较大这必然引起两者之间容?产生吸附影响脱防粘涂层的性能没有影响依然保证了制品和涂层4结论以上试验结果与分析表明采用聚四氟己烯prre作为金属模具的防粘涂层可以应用在聚醚聚氨酯聚烯烃聚氨酯环氧树脂丁腈橡胶三元乙丙橡胶rtv硅橡胶等高分子材?中具有功能多满足多种温度下的加工长期使用?受模具复杂性的影响?影响高分子材?的表观和内部质?
３ 应用 状 况
众所周 知 ， 聚醚 聚氨酯 、 烯烃 聚氨 酯 、 聚 环氧树
脂是牯接性能非常好 的高分子材料 ，基本上可以与 所有的材料产生牯接 ，由表中的试验状况可知，当 ４＃ ５ 钢和硬铝模具上使用 了聚四氟乙烯 （ＴＥ ＰＦ ）防 牯涂层后 ， 脱模方便 ， 制品表观质量光洁 ， 可长期使 用， 不仅制品质量 良好， 而且涂层 自身质量完好 。丁
氟碳树脂 PVD资料F
氟碳树脂 PVDFPVDF T-1是一种粉末状的聚偏氟乙烯产品，可以与丙烯酸树脂、添加剂等混配形成性能优越的烘烤型 PVDF 氟碳涂料。
其各种理化性能和制漆性能接近国外产品，同国内其他牌号的PVDF相比，在批次稳定性、分散研磨性能和耐黄变性能等方面，更适合于制备烘烤型 PVDF 氟碳涂料中的罩面涂料、浅色涂料。
产品特性项目单位指标ASTM测试方法外观-白色粉末/气味-无/纯度，≥%99.5PVDF标准相对密度-1.74~1.77D 792 ，@23/ 23 ℃熔点℃156~165D 3418熔融指数g/10min0~2.0D 1238 ，230 ℃ ， 10kg热分解温度℃382~393TGA ， 1%Wt. Loss ， Air溶解性-澄清透明，无杂质1g/10ml 30 ℃ 1hr NMP含水率，≤%0.1Karl FischerPVDF 氟碳涂料应用制备与施工PVDF 氟碳涂料广泛应用于户外有超耐侯要求的铝极幕墙，涂层铝极、钢板和铝型材的高档面漆。
采用 PVDF T-1 为涂料通过适当的混配（其中树脂中 PVDF 含量≥70 ％）可制成分散型涂料和粉末涂料。
亦可制成有机溶剂型 PVDF 氟碳涂料。
PVDF 氟碳涂料的涂膜方法主要有辊涂、刷涂、浸涂、喷涂和粉末静电喷涂等。
经高温烘烤冷却结晶制成涂膜。
目前应用最广泛的为分散型和粉末 PVDF 涂料，应用最广泛的涂敷方法为喷涂和辊涂。
以 PVDF 为主要成膜物质的涂层有着优异的性能，主要体现为以下特点：超耐侯性。
户外使用可达 20 年以上。
耐腐浊性和耐化学品优异，抗渗透性能好。
物理力学性能优异，后加工性能好。
耐污染性能好。
良好的耐温性，涂层可在 -60 ℃ －150 ℃ 范围内长期使用。
PVDF（聚偏氟乙烯）氟碳树脂在高耐侯涂料中的应用PVDF涂料以其优异的耐候性、耐化学品性、耐污染性、易维护性等，在户外建筑领域有着广泛的应用市场和前景。
但PVDF氟碳树脂的主要供应厂家所采取的认证制度，国内厂家无法获得原料，而无法对涂料制造、施工应用方面从事进一步的研究，因此国内PVDF氟碳技术的发展相对要落后和缓慢，但近几年来，氟碳涂料在国内取得了很大的进展，并成为涂料行业近年来的一大热点，这加速了树脂生产、涂料制造和施工应用方面的进步，引导和推动了市场的发展。
常用的几种防腐材料介绍
几种常用的防腐材料介绍可溶性聚四氟乙烯（PFA）适用介质：强酸、强碱、强氧化剂、有机溶剂等。
工作温度：≤180℃特点：是类似F46的一种新型含氟树脂，是为了克服聚四氟乙烯加工成型困难而发展的一个新品种，完全保持了聚四氟乙烯的优良性能。
良好的机械、电绝缘性能，突出的耐热性和低摩擦系数，难燃、低烟、耐大气性好。
最大的优点是比较容易成型加工。
聚全氟乙丙烯FEP（F46）适用介质：任何有机溶剂或试剂，稀或无机酸、醇、酮、芳烃、氯化烃等。
工作温度：≤180℃特点：力学、电性能和化学稳定性基本与F4相同，但突出优点是冲击韧性高，即使带缺口的试样也冲不断，有极好的耐候性和辐射性，易于成型加工。
是为了克服聚四氟乙烯成型加工困难而发展的一种含氟树脂，除使用温度低于F4外，其它都保持了聚四氟乙烯的优良性能。
聚三氟氯乙烯PCTFE（F3）适用介质：各种有机溶剂、无机腐蚀液（氧化性酸类）。
工作温度：≤120℃特点：耐热性、电性能和化学稳定性仅次于F4，机械强度、抗蠕变性能、硬度比F4好。
改性聚丙烯（GXPP）适用介质：无机盐类的水溶液、无机酸类、碱类的稀或浓溶液。
工作温度：≤100℃特点：是最轻的塑料之一，其屈服、拉伸和压缩强度、硬度均优于低压聚乙烯，有很突出的刚性，耐热性好，易成型，价廉。
改性后冲击性、流动性、变曲弹性模数提高。
改性聚烯烃（GXPO）适用介质：各种浓度的酸碱盐及某些有机溶剂。
工作温度：≤110℃是目前世界上最理想的防腐蚀、防静电、无毒害、强度高的优质材料，已广泛用于旋转成型的大型设备和阀门、管道作内衬。
广泛应用于化工、冶金、食品、交通、医药、纺织等行业。
聚氯乙烯（硬质）PVC适用介质：耐水、浓碱、非氧化性酸、链烃、油和臭氧等。
工作温度：≤60℃特点：机械强度较高、化学稳定性及介电性能优良，耐油性和抗老化性也极好，易熔接及粘合，价格较低。
超高分子量聚乙烯（UHMW-PE）适用介质：能耐各种腐蚀性介质（酸、碱、盐、但氧化性酸除外）及有机溶剂。
乙烯四氟乙烯共聚物
前景
▪ 随着我国经济的快速发展，各领域对材料的 综合性能不断提出更高要求，市场对氟塑料产品 的需求领域不断增加，ETFE树脂以其特有的性 能，需求日益增大。然而目前，国内只能生产少 量ETFE模压和挤出料及少量的粉末涂料，因而 ETFE树脂的开发以及产业化已经迫在眉睫。
乙烯－四氟乙烯共聚物 绝缘电线电缆
铝合金线缆
A、导体类型：镀银铝导线 B、绝缘（材料）类型：膨化交联ETFE绝缘 AXON（亿讯）广泛开发了aluminium wires (铝合金线缆)使它可以取代传统的铜 线，并减轻重量
它是为航天载板设备特别设计应用的线缆； 在应用方面它 们符合最严谨的需求限制。
ETFE和其他氟树脂的性能比较
用途
▪ 化工机械方面：
▪ 由于ETFE优良的耐腐蚀性能，而且运用旋转衬里工艺加 工的钢衬构件，能和钢材产生很好的附着力，目前已经 在反应釜、容器、管道、阀门、泵等方面，被不少大型 企业开始采用。其他电工／电子应用包括热收缩管、缠 绕丝带和注塑零件如线圈成型、插座、连接器、开关零 件、绝缘器、锂电池盒和固定器等。机械应用包括密封 管、管插座、波纹管和固定器等；汽车应用包括低渗透 率复层管用于燃油输送等。
合成
▪ 一般工业生产ETFE采用悬浮聚合或者乳液聚合 的方法。
▪ 悬浮聚合实例：
叔丁醇、高纯水
通N2
引发剂过硫酸铵
密闭
88.5%和11.5%的 四氟乙烯
乙烯-四氟乙烯粉末 燥
共聚物
膏状聚合物
升压至1.4 Mpa、 加热到50℃
保持2.1 MPa 四氟乙烯78%（质
量分数）的混合气
钢滚涂乙烯-四氟乙烯聚合物（F40）设备、 管道及管件
钢衬涂ETFE(F40)管道、管件
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
氟树脂性能与加工应用（续26）钱知勉（上海市塑料研究所，上海200090）
摘要叙述了聚偏氟乙烯、聚三氟氯乙烯、乙烯-四氟乙烯共聚物、乙烯-三氟氯乙烯共聚物和聚氟乙烯在各行业的应用。关键词聚偏氟乙烯；聚三氟氯乙烯；乙烯-四氟乙烯共聚物；乙烯-三氟氯乙烯共聚物；聚氟乙烯；应用中图分类号TQ325．4文献标识码C文章编号1006－6829（2008）06－0008－06
10.4聚偏氟乙烯
聚偏氟乙烯（PVDF）具有通用热塑性树脂的加工特性，可以挤出管材和片膜。注塑泵壳和阀件以及粉末涂层。PVDF坚韧的机械性能、耐药品性，以及特殊的电气性能，使它在耐腐蚀和电气领域获得广泛应用。10.4.1耐蚀耐热
PVDF粉末涂层、片材衬里、直管的管道衬里及
泵、阀制品等在化工、钢铁、冶金、食品、药品和半导体工业得到应用。PVDF在药液中浸出的金属离子少，使它在超纯水制造中用作管道和贮槽等的内衬材料。PVDF粉末涂膜的厚度0.8~1.5mm，可以通过
静电涂装或流动床浸渍法制取，作衬里的片材厚1.0mm。也可把PVDF片与玻璃布复合后作衬里材料。
PVDF挤出管插入钢管后再2端翻边，法兰连接。
PVDF挤出棒直径3～100mm，挤出板厚度2～100mm。注塑成型PVDF隔膜阀、蝶阀、球阀和止逆
阀等的阀件。PVDF的塔、槽、电镀槽在－40～120℃下用，也可加工成耐热150℃的杀菌容器、耐酸泵、管配件、多孔板、温度计保护管等耐腐蚀零部件。10.4.2电气电子
PVDF作为绝缘体因耐热性中等，仅作A级~E级的绝缘材料，但PVDF包覆电线的明显优点是经得起重载荷的切割，不易为载荷切断。见表10－19。PVDF的耐磨性优，可减薄电线包覆层的厚度，
在小型化设备的高密度配线时能提高可靠性而被用于计算机和通信机。美国PVDF电线也被用作Plenum电线。PVDF的高介电常数ε，耐电压、自熄
性，使它用作电容膜时能使电容器小型化，但因tgδ
大，只宜作直流电容，而且ε随温度而变，使它的使用温度范围较窄，所以PVDF膜不像聚酯膜那样普及，只用在小型化设备，如复印机等蓄积直流高压电源的电容器就需要PVDF电容膜。PVDF的压电膜、热电膜的压电率、热电率及电
气机械结合系数等固有物性，虽不一定优于无机物陶瓷，但它具有可挠性、容易薄膜化和大面积化等特点，能加工成任何形状，适宜在扬声器和大型压电传感器中使用。与无机压电体相比，PVDF的ε小而压电电压常数大，产生高阻抗适用于FET晶体管。PVDF的低密度、低弹性模量，它的声特性阻抗（音
速×密度）接近于水生体的数值（Z＝1.5×106kg/(cm2
·
s)），声音在水生体界面不损耗，这个效果弥补了电
气机械结合常数低的缺陷，而被用于医用超声波探头、水下测音器、漏水检查器、含水听诊器和水中地震检波器等。PVDF压电、热电膜的应用见表10－20。
10.4.3耐老化
PVDF的耐气候老化性优良、被广泛用作户外
涂料，也用PVDF与其他树脂的复合成膜，如表层为PVDF，中间层为聚丙烯酸酯，基材为PVC构成的3层复合材料；也有表层为PVDF，基材为聚丙烯酸酯
材料PVDF0.20242424242424241PTFE0.19241FEP0.19241PA6100.2024242421PVC0.201
绝缘层厚度/mm
各载荷（N）的切断时间/h
2030405060708090
表10－19室温下PVDF包覆电线的耐切断性
钱知勉氟树脂性能与加工应用（续26）氟化工!!!!!!"!"
!!!!!!"!
"氟化工
·8·2008年第15卷第6期化工生产与技术ChemicalProductionandTechnology
品种应用超声波：探头、水下测音器、音响光学元件、扩音器、超声波显微镜、弹性表面波元件、空中超声波、AE传感器计测：振动计、压力计、加速度计、应变仪医用：心音传声器－血压计、触诊装置其他：触觉传感器、显示装置、微型操作机、可变曲率镜热电膜计测：毫米波检测器、红外光导摄像管、辐射温度计其他：复印机、火灾报警器、入侵感应器等
压电膜音响：扬声器、耳机、话筒、电话机
的2层复合材料。性能见表10－21。表10－21户外覆盖用PVDF复合膜性能
注：ST－50Y为PVDF-软PVC，RT-50Y为PVDF-PVC，AT-50Y为PVDF-PMMA。
1）空气，100℃，干燥5min。
10.4.4钓鱼线、滤布
PVDF容易加工成单丝，美国的主要用途是把
它织成造纸工业用的滤布，日本的主要应用是作钓鱼线。PVDF钓鱼线在水中结节的机械强度大，用较细的线即可钓鱼。PVDF的折光率与水接近（η20
D=
1.4），沉在水中鱼难以发现，它的吸水性比尼龙线
小，长时间在水中质量不变，是理想的钓鱼材料。10.5聚三氟氯乙烯
10.5.1垫片
聚三氟氯乙烯（PCTFE）的耐热性虽不及PTFE，但它的压缩强度大，宜作化工设备的耐高压防腐垫片。PCTFE垫片的垫片系数：对1mm厚度以下的垫
片为4.4，对1mm以上垫片为4.0。10.5.2阀门
PCTFE尺寸稳定性优于PTFE，它的热胀系数
约为PTFE的50％，而且低温下的机械强度大，因此宜作低温机械的零部件。随着液化天燃气（LNG）的应用，在LNG运输船、LNG贮存罐等要应用大量的耐低温阀片。低温阀用PCTFE球不易泄漏，而且对流体流动的阻力小，如图10－14所示，常常把PCTFE和PTFE组合使用。
图10－14PCTFE阀10.5.3管子
PCTFE用耐腐蚀导管、透明坚韧，常作液面计
和液体输入导管。PCTFE管的耐压见表10－22。
表10－22PCTFE管的耐压情况（破坏强度）MPa
10.5.4薄膜
PCTFE的耐水性与PTFE相同，在60℃水中浸
900h质量不变，即在水中或高湿度环境下制品尺
寸稳定。PCTFE膜的水蒸汽透过率属塑料中最低的，厚0.075mm的PCTFE膜在38℃，95%相对湿度下放2个月后的透湿率为0，水汽透过率仅0.2g/（m2·d），因此PCTFE可用作高级电子元件的防湿
包装材料。但PCTFE膜的热封性能较差，需经电晕
性能ST50YRT50YAT50Y厚度/μm505050相对密度1.31.41.2拉伸强度/MPa3050280断裂伸长率/%3307080拉伸弹性模量/MPa30025001300透光率/%929292透紫外光波长/nm≤370≤370≤360表面硬度（铅笔法）HBHBHB透湿率/（g·m-2·d-1·mm-1
）
315
热收缩率1）
/%
纵向0.91.61.4横向0.20.70.7可燃性难燃难燃弱燃
PTFEPCTFE
4026.517126.26.3常温
100℃
2/15/310/717/1330/2644/40管径（外径/内径）/mm
106.54.33.11.51.6
表10－20PVDF压电热电膜的应用·9·放电处理后用热熔粘合剂层压。10.6乙烯-四氟乙烯共聚物
乙烯-四氟乙烯共聚物（ETFE）有均衡的耐热性和耐药品性，主要用于化学工业和电气电子工业。10.6.1化学工业
10.6.1.1涂层、衬里
被涂基材作一般的洁净处理后ETFE就有良好的粘接强度，可在负压设备上应用。ETFE片材衬里的设备几乎沾不上污垢。熔融加工的ETFE涂膜无针孔、耐化学药品，有较高的安全性。厚0.6mm的ETFE片作设备衬里经1个月的药液浸渍后，外观
不起变化的最高耐温见表10－23。ETFE流动浸渍涂膜的耐药品性见表10－24。ETFE与其他树脂的透气透湿性比较见表10－25。表10－23ETFE衬里层在腐蚀介质中的使用温度
ETFE衬里塔、槽类设备的使用例：药液贮槽
（pH=1~3，40℃，铁质基材），PVC聚合后处理槽（HCl，Cl2，80℃，铁质），搅拌浆（HCl，FeCl3，50℃，铁质），过滤压板（CaF2，Na2SO4，40℃，铁质），氯甲烷气
体吸收塔底（HCl，Cl2，NaOH，CH3Cl，30℃
，铁质），硫
酸清洗塔底（HCl，H2SO4，HF，氟利昂，30℃，SUS－
304不锈钢），蒸馏塔（无机盐、醋酸、甲醇、水，120℃，铁质）。
ETFE衬里槽车寿命6年以上。ETFE静电涂层
用于大离心机料框，洗净塔多孔料斗。10.6.1.2注射制品
纯ETFE或ETFE填充碳纤维后注射成各种泵的零部件及气体洗涤塔、蒸馏塔中的填充料，它比陶瓷填充料质轻耐冲击，填充入塔时的破损率小，由此可简化塔体本身及塔的支撑部分。此外如pH计的外壳、流量计、管接头等也可用ETFE注射件。10.6.1.3挤出制品
ETFE挤出管、膜、单丝等制品，如直径1～12
腐蚀介质、名称质量分数/%温度/℃
硫酸25120501207012098120硝酸6050磷酸80100五氧化二磷10080盐酸1010020903580次氯酸钠1280过氯酸3050铬酸51001010050100氰化氢10100
硼酸100120氢氟酸10602060
氟硅酸25120溴化氢48120氢氧化铵5~29120氢氧化钠5~48120
腐蚀介质、名称质量分数/%温度/℃
氢氧化钾25120氢氧化钙20120甲酸100100醋酸10~100100三氯醋酸50100乳酸50100丙烯酸100100脂肪酸100100柠檬酸10090丹宁酸10090纯水、海水-140丙酮100120苯100120四氯化碳100100氯仿100100
氯气干120萘100120电镀液-120
过氧化氢3050亚硫酸气干120湿120次氯酸钙2080
表10－24ETFE流动浸渍涂膜的耐药品性试剂10％1）醋酸冰醋酸醋酐丙酮氨基乙醇干燥氨气精制氨气苯胺王水苯苄腈苯甲醛溴水二丁醚二硫化碳四氯化碳乙二醇乙二醚氯仿耐受性BBABBBBBCBBBBBABBB试剂耐受性马达油A萘A70%1）硝酸B硝基苯A硝基甲烷B过氯酸B四氯乙烯B苯酚B氢氧化钾/甲醇B四氯化硅C50%1）氢氧化钠B次氯酸钠液B10%1）硫酸B浓硫酸A四氢呋喃C甲苯B三氯乙烯B三氟三氯乙烷B试剂耐受性
洗涤剂A二甲基甲酰胺B邻苯二甲酸二辛酯A
道氏热媒A二甲醚B甲醇A乙二胺C二氯乙烷B乙二醇B环氧乙烷B干燥氟气X氟利昂113B燃油A汽油B庚烷A浓盐酸B30%1）双氧水
C
煤油A铬酸C水、油水A甲乙酮A原油B甲基异丁基酮A二甲苯B
注：A，B，C———分别于149，93，38℃下放置1个月后无异常，X———试验很快发生异常；A，B，C有下划线的涂膜厚250~380μm，其他涂膜厚380~430μm。
1）质量分数。
钱知勉氟树脂性能与加工应用（续26）氟化工·10·
