聚乙烯亚胺的衍生物在造纸上的应用
聚乙烯亚胺的衍生物在造纸上的应用
王雪娟施士焱
(武汉市强龙化工新材料有限责任公司，武汉430023)
造纸工业是以纤维为原料的化学加工业，纸张的许多特殊的优越性能(如抗水性、抗油
性、湿强度、平滑性、印刷适性、柔软性等等)都需要通过各种化学品的应用来实现。当前，
我国造纸工业正在由酸性施胶向中性施胶转变，AKD施胶剂(烷基烯酮二聚体分散液)是造纸
工业目前使用最广泛的中性施胶剂。
1 聚乙烯亚胺的衍生物有着不可多得的特性
聚乙烯亚胺(PEI)的衍生物是造纸工业和造纸化学品生产中使用广泛的聚合物胶体，聚
乙烯亚胺单体
是一种三元环化合物，由于三元环的不稳定性，在适当的催化剂的催
化下，可开环聚合生成不同分子量的聚乙烯亚胺(PEI)。
在以上聚合物分子简式中，均含有伯胺、仲胺、叔胺。而在伯胺、仲胺分子上的活泼H，
均可以继续聚合反应，形成大分子化合物。根据文献报导，聚乙烯亚胺分子中，伯胺：仲胺：
叔胺=1：2：1，可见聚乙烯亚胺属于高支链度聚合物，它可以与水无限互溶。聚乙烯亚胺配
制成10％水溶液，其溶液pH值高达10～12，聚乙烯亚胺还有一个明显的特点是，其水溶液
具有正电荷性，正电荷性的强弱与催化机理密切相关，采用不同的催化剂，可得到不同正电
荷的聚乙烯亚胺；正电荷性的强弱与溶液的酸碱性密切相关：溶液呈碱性状态，正电荷值大
约在20％～30％左右，随着溶液pH值下降，正电荷值不断提高，当溶液是中性状态时，正
电荷值可达50％左右，溶液呈酸性状态时，正电荷值可高达70％左右。正因为聚乙烯亚胺
有这些不可多得的特性，为其在不同工业领域获得广泛的应用提供了理论依据。特别是在造
纸工业领域中带有广泛的应用性，既可以做助留剂、助滤剂，又可以做湿增强剂，中性施胶
剂，特别是做湿增强剂，请允许我引用一下浙江理工大学留日博士生的话：“在众多含有N
原子高聚物分子中，聚乙烯亚胺作湿增强剂用效果最佳，机理是什么，目前还没有研究清
楚。”这是三年前协会在杭州召开的造纸化学品研讨会上发表的，通过这几年的努力，相信
在这方面的理论研究是有长足的发展的。
2在施胶剂产品中作聚合物保护胶的应用
含C
14～C22
烷基二烯酮和1％～20％重量的聚合物保护胶体所组成的烷基二烯酮分散液
用作纸、纸板或特种纸板生产时的施胶，并使纤维素纤维变得憎水，具有优良的施胶效果。
以上所谈及的l％～20％重量的聚合物保护胶体，品种很多，这里重点介绍几个实例说
明PEI在造纸工业上作施胶剂的应用：
例一：215g无水PE1同6．1g苯甲酸在150℃～180℃温度下反应，时间l0小时，然后
反应混合物冷却，溶解在水中，即制备了用苯甲酸酰胺化的聚乙烯亚胺水溶液浓度20％，
将此溶液加热到80℃，加醋酸将pH值调到4，把熔融的硬脂酰二烯酮加到此溶液中，使新
制备的分散液中的硬脂酰二烯酮的含量是10％。将混合液在均匀器中通过高剪力均化。在
二次均化中，将得到的水溶性硬脂酰二烯酮分散液快速冷却到室温。
例二：172g无水PE1，同48．2g癸酸混合，在150℃到180℃加热反应，时间l0小时，
得到癸酸部分酰胺化的PE1。将其配制成2％浓度的水溶液，上述水溶液12759(2％浓度)加
热到80％，然后加乙酸将其pH值调到4，向此溶液中加熔融的硬脂酰二烯酮，加入量为使
硬脂酰二烯酮在混合物中的含量为15％，将此热混合物在均化器中均化二次后，将得到的
硬脂酰二烯酮分散液快速冷却到室温。
例三：172g的无水PE1同34．29苯甲酸在150℃～180℃温度下反应8小时，然后冷却
反应物，溶解在水中，制备成含固量24．1％的水溶液，将浓度22％的二(氯代醇)聚氧乙烯
(含l0个环氧乙烷单元)的水溶液81ml加入到上述水溶液中，将反应混合物加热到70℃，
同时随时检测反应混合物的粘度。当粘度到达416mpa.S(在20％和l9．1％的浓度下测定结
果)立即停止交联反应，然后将交联的酰胺化的PE1加工成2％浓度的水溶液。
将上述2％浓度的l320g加热到80％，加乙酸将pH值调到4，然后将熔融的烷基二烯
酮加热到85％，使配制的混合物中的烷基二烯酮含量为12％的量加入，再将均化器用高速
剪切力，将混合物加工成分散液，均化二次后，将得到的分散液再快速冷却到室温。
聚乙烯亚胺(PEI)的衍生物是一种非常优良的分散剂，在使用过程中用量小，而效果非
常显著。用以上方法制备的水溶液烷基二烯酮分散液的特别的优点是(与含淀粉的烷基二烯
酮分散比较)：
a、使用寿命和剪切的稳定性；
b、用于纸张施胶时，它在生产后就立即显示出完全的施胶效果，不需要熟化期；(施胶
效果的快速产生，对结合了涂布装置的造纸机械特别重要)
c、同以前的烷基二烯酮分散液比较，本产品用于纸和纸板的生产中对纸纤维显示出定
向留着，即使在造纸湿部含有大量的干扰物质(如从再生纤维所带来的)时，也有优良的施胶
效果。
3结束语
使用聚乙烯亚胺的衍生物生产的AKD乳液是AKD中性施胶剂中新的一代产品，具有施胶
效果好、不需要熟化期等优良性能，可用于生产所有纸、纸板、特等纸板。生产这些所用的
原材料可以是亚硫酸盐和硫酸盐的纸浆，可以是短纤维或长纤维、热机浆、化学热机浆和压
榨细木浆，也可以是废纸或上述原材料一个或多个的混合物。不需要熟化期的AKD乳液给造
纸工业的生产(特别是需要进一步加工的高挡纸)带来便利，因为聚乙烯亚胺有这些不可多得
的特性，聚乙烯亚胺的衍生物在造纸工业的应用有着广阔的应用前景。
聚乙烯亚胺 型 造孔剂
聚乙烯亚胺型造孔剂聚乙烯亚胺是一种常用的造孔剂，广泛应用于油田、煤矿、建筑、环保等领域中。
它具有很高的造孔效果、良好的稳定性、可调的颗粒尺寸等优点，因此备受各行各业的青睐。
首先来介绍一下聚乙烯亚胺的基本性质。
聚乙烯亚胺是一种无毒、无味、无气味的白色颗粒状物质。
它的分子结构中含有大量的氮原子，使得聚乙烯亚胺具有很高的亲水性和吸水性。
这种特性使得它可以在水中迅速溶解，并产生大量的粘性物质。
因此，在使用聚乙烯亚胺作为造孔剂时，通常需要将其与水混合使用。
聚乙烯亚胺作为造孔剂，主要用于增加岩石、土壤、煤层等松散物质的渗透性。
当聚乙烯亚胺与水混合后，它会形成一种粘稠的溶液，通过渗透作用进入松散物质中的微孔隙中，从而增加了松散物质的通透性。
另外，聚乙烯亚胺还可以与松散物质中的颗粒结合，形成一个稳定的胶体体系，防止孔隙塌陷和水平移动。
聚乙烯亚胺的颗粒尺寸是可以调节的，这也是它被广泛应用的一个原因。
根据实际需要，可以制备不同颗粒尺寸的聚乙烯亚胺。
一般来说，颗粒尺寸较小的聚乙烯亚胺具有更好的渗透性能，而颗粒尺寸较大的聚乙烯亚胺则可以提供更好的支撑性能。
因此，在使用聚乙烯亚胺时，需要选择适当的颗粒尺寸，以满足所需的造孔效果。
聚乙烯亚胺的应用领域非常广泛。
在油田中，聚乙烯亚胺被用作油井水平井的造孔剂，可以提高油井的采收率。
在煤矿中，聚乙烯亚胺可以被用来增加煤层的通透性，方便瓦斯的逸出。
在建筑领域中，聚乙烯亚胺可以用于加固土壤，提高土壤的稳定性。
在环保领域中，聚乙烯亚胺被用来处理废水，在废水处理过程中起到了增透、增稳的作用。
聚乙烯亚胺作为一种造孔剂，还有一些其他的优点。
首先，它可以在较低的浓度下发挥较好的造孔效果。
一般来说，聚乙烯亚胺的浓度在0.1%~0.5%之间就可以达到较好的造孔效果。
其次，聚乙烯亚胺的溶液在高温、高盐度、高硬度水质环境下仍能保持稳定性。
这使得它在复杂的水环境中也能发挥较好的效果。
另外，聚乙烯亚胺在水中的溶解速度较快，可以迅速形成粘稠的溶液，方便使用。
聚乙烯亚胺作为絮凝剂的原理

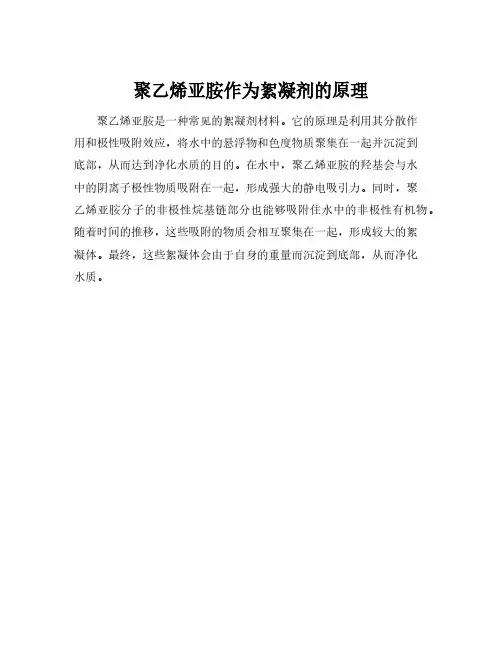

聚乙烯亚胺作为絮凝剂的原理
聚乙烯亚胺是一种常见的絮凝剂材料。
它的原理是利用其分散作
用和极性吸附效应，将水中的悬浮物和色度物质聚集在一起并沉淀到
底部，从而达到净化水质的目的。
在水中，聚乙烯亚胺的羟基会与水
中的阴离子极性物质吸附在一起，形成强大的静电吸引力。
同时，聚
乙烯亚胺分子的非极性烷基链部分也能够吸附住水中的非极性有机物。
随着时间的推移，这些吸附的物质会相互聚集在一起，形成较大的絮
凝体。
最终，这些絮凝体会由于自身的重量而沉淀到底部，从而净化
水质。
分子量1万 聚乙烯亚胺
分子量1万聚乙烯亚胺
聚乙烯亚胺是一种聚合物，其分子量为1万。
聚乙烯亚胺是一
种无色至浅黄色的粘稠液体，具有许多重要的化学性质和应用。
从
化学角度来看，聚乙烯亚胺分子量为1万意味着它的分子量相对较大，这可能对其物理性质、溶解性和化学反应产生影响。
从应用角度来看，具有这种分子量的聚乙烯亚胺通常用作离子
交换剂、表面活性剂、粘合剂、沉淀剂等。
在医药领域，聚乙烯亚
胺还被用作药物传递系统的载体。
此外，由于其高分子量，聚乙烯
亚胺还可以用作水处理剂，帮助去除水中的杂质和污染物。
从工业生产角度来看，制备具有特定分子量的聚乙烯亚胺需要
精确控制聚合反应的条件，包括反应时间、温度、催化剂的选择等。
此外，还需要对产物进行精确的分子量测定和分布分析，以确保产
品符合特定的要求。
总的来说，聚乙烯亚胺的分子量为1万对其性质和应用具有重
要影响，需要根据具体的需求进行合理的选择和应用。

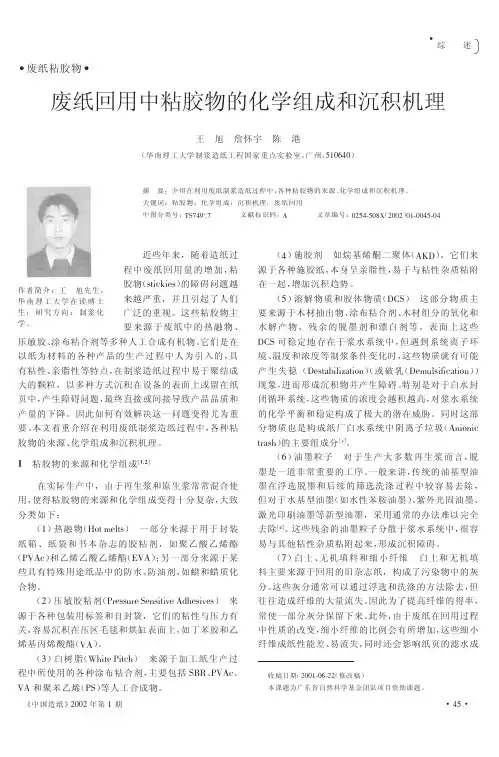

废纸回用中粘胶物的化学组成和沉积机理
3/11( 等 模拟工厂实际条件 做 了 粘 胶 物 失 稳 沉 积 实 验， 结果如图 # 。从图 # 可以看出， 随着 567 （聚乙烯亚
［4］
胺， 属阳离子支链高分子， 常用作造纸湿强剂、 助留剂 和施胶增效剂）用量的增加，粘胶物的沉积量明显增 多。当 567 用量为 # 倍 8)* 时， 有超过 9": 的粘胶物 沉积在成形网上。 此时粘胶物粒子所带的负电荷 （也包 括纤维所带的负电荷） 在理论上被完全中和， 失稳程度 达到最大， 表现为粘胶物的沉积量最多 （此时也正是大 多数纸厂白水容易产生沉积障碍的离子环境） 。当 567 加入过量时， 失稳程度减轻， 粘胶物粒子的沉积趋势减 小。 此时粘胶物粒子表面已由负电性变为正电性， 系统 已由原来的阴离子环境变为阳离子环境，粒子之间达 到了新的静电平衡，又可以较稳定地分散在浆水系统 中。
!
粘胶物的沉积机理 粘胶物的沉积，与其物理化学性质和在浆水系统
中的存在形式及行为有着密切的关系。清楚这一点对 其障碍控制也是很有必要的。
!"#
［!， ;］ 主要物理化学性质
（- ）粘性
粘胶物中大 都 含 有 压 敏 胶 粘 剂 、 涂布
粘合剂等组分。 这些组分一般都具有低的表面能 （从力 学角度定义， 表面能也称作表面张力） ， 使得胶粘物粒 子具有较高粘性， 容易相互聚结成大的颗粒， 增加沉积 趋势。 （)） 亲脂性 粘胶物中很多组分具有亲脂性特点， 使得粘胶物粒子总体表现为亲脂性，容易相互聚结和 粘附在疏水性设备表面上产生障碍问题。 （! ） 形变性 ・ <; ・ 粘胶物表面能低， 其外观柔软可塑， 易变形。 尤其在温度升高和受到外界应力时， 这一性质
在实际生产中，由于再生浆和原生浆常常混合使 用， 使得粘胶物的来源和化学组成变得十分复杂， 大致 分类如下： （#） 热融物 （893 :7;32） 一部分来源于用于封装 纸箱、纸袋和书本杂志的胶粘剂，如聚乙酸乙烯酯 （<=-5） 和乙烯乙酸乙烯酯 （>=-） ； 另一部分来源于某 些具有特殊用途纸品中的防水、 防油剂， 如蜡和蜡质化 合物。 （! ） 压敏胶粘剂 （<?722@?7 (7A2434B7 -CD724B72） 来 源于各种包装用标签和自封袋，它们的粘性与压力有 关， 容易沉积在压区毛毯和烘缸表面上， 如丁苯胶和乙 烯基丙烯酸酯 （=-） 。 （E）白树脂 （FD437 <435D） 来源 于 加 工 纸 生 产 过 程中所使用的各种涂布粘合剂， 主要包括 (GH 、 <=-5、 （<( ） 等人工合成物。 =- 和聚苯乙烯
聚乙烯亚胺烷基盐

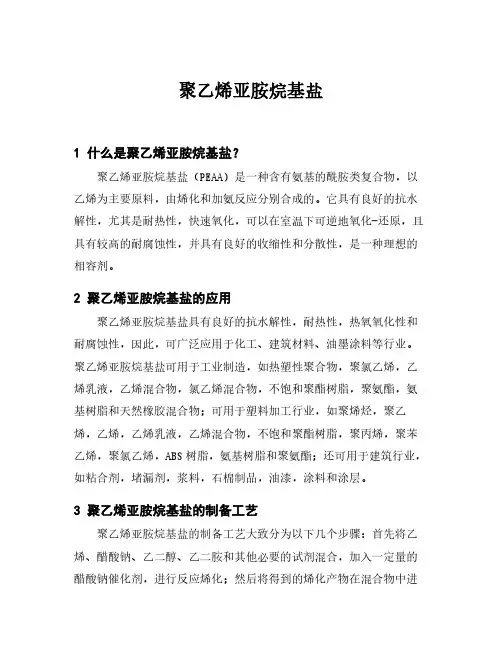

聚乙烯亚胺烷基盐
1什么是聚乙烯亚胺烷基盐？
聚乙烯亚胺烷基盐（PEAA）是一种含有氨基的酰胺类复合物，以乙烯为主要原料，由烯化和加氨反应分别合成的。
它具有良好的抗水解性，尤其是耐热性，快速氧化，可以在室温下可逆地氧化-还原，且具有较高的耐腐蚀性，并具有良好的收缩性和分散性，是一种理想的相容剂。
2聚乙烯亚胺烷基盐的应用
聚乙烯亚胺烷基盐具有良好的抗水解性，耐热性，热氧氧化性和耐腐蚀性，因此，可广泛应用于化工、建筑材料、油墨涂料等行业。
聚乙烯亚胺烷基盐可用于工业制造，如热塑性聚合物，聚氯乙烯，乙烯乳液，乙烯混合物，氯乙烯混合物，不饱和聚酯树脂，聚氨酯，氨基树脂和天然橡胶混合物；可用于塑料加工行业，如聚烯烃，聚乙烯，乙烯，乙烯乳液，乙烯混合物，不饱和聚酯树脂，聚丙烯，聚苯乙烯，聚氯乙烯，ABS树脂，氨基树脂和聚氨酯；还可用于建筑行业，如粘合剂，堵漏剂，浆料，石棉制品，油漆，涂料和涂层。
3聚乙烯亚胺烷基盐的制备工艺
聚乙烯亚胺烷基盐的制备工艺大致分为以下几个步骤：首先将乙烯、醋酸钠、乙二醇、乙二胺和其他必要的试剂混合，加入一定量的醋酸钠催化剂，进行反应烯化；然后将得到的烯化产物在混合物中进
行氨基反应，以获得所需的聚乙烯亚胺烷基盐。
此外，可以采用萃取，滤液，分离，干燥等单步工艺进行制备，也可以采用集约化工艺制备，经过改进和工艺评价，使其符合现有的技术要求。
4结束语
聚乙烯亚胺烷基盐具有独特的性能，是当今应用较为广泛的一种复合材料，可以满足不同行业对产品性能和使用效果的要求。
因此，聚乙烯亚胺烷基盐的合成工艺受到了越来越多关注，继续通过技术改进，提高制备过程的效率和质量，从而为行业的发展提供更好的条件。
聚合物表面键合聚乙烯亚胺
聚合物表面键合聚乙烯亚胺
聚合物表面键合聚乙烯亚胺是一种常用的化学改性方法，广泛应用于聚合物材料的表面处理。
聚乙烯亚胺 PEI）是一种聚合物，具有良好的化学稳定性、生物相容性和高密度正电荷等特点。
通过在聚合物表面键合PEI，可以提高材料的表面性能，赋予其更好的化学活性和生物活性。
聚合物表面键合聚乙烯亚胺的方法主要有以下几种：
1. 化学偶联剂法：通过在聚合物表面引入含有活泼官能团的化学偶联剂 如巯基、氨基等），与聚乙烯亚胺发生化学反应，实现PEI在聚合物表面的键合。
2. 共混法：将聚乙烯亚胺与聚合物材料共混，利用高温、高压等条件使PEI与聚合物材料发生化学反应，实现PEI在聚合物表面的键合。
3. 表面引发聚合：通过在聚合物表面引入具有引发活性的官能团 如过氧化物、偶氮化合物等），利用适当的环境条件 如温度、光照等），引发聚乙烯亚胺在聚合物表面的聚合反应，实现PEI在聚合物表面的键合。
4. 接枝法：通过在聚合物表面引入具有活性官能团的侧链 如氨基、羧基等），与聚乙烯亚胺发生化学反应，实现PEI在聚合物表面的键合。
聚合物表面键合聚乙烯亚胺的应用领域非常广泛，如在涂料、油墨、胶粘剂、生物医药等领域具有很好的应用前景。
通过在聚合物表面键合PEI，可以提高材料的表面性能，增加其功能性和应用范围，为各种领域提供更多更好的材料选择。
聚合物表面键合聚乙烯亚胺
聚合物表面键合聚乙烯亚胺
聚乙烯亚胺（Polyethyleneimine，简称PEI）是一种聚合物，其分子结构中含有大量的氮原子。
这些氮原子可以与其他物质发生键合反应，使聚乙烯亚胺能够在表面形成键合层。
聚乙烯亚胺可以通过与表面上的官能团发生化学反应，形成共价键合。
常见的官能团包括羧基、醛基、羰基、硫醇基等。
这些官能团可以与聚乙烯亚胺中的氮原子发生亲核反应或互相发生亲核反应，形成键合。
这种键合层可以在聚乙烯亚胺的表面形成一层稳定的化学键，从而与其他物质形成牢固的结合。
通过表面键合聚乙烯亚胺，可以实现对聚乙烯亚胺表面的改性。
比如，可以将聚乙烯亚胺与金属表面键合，形成一层金属-聚乙烯亚胺复合材料的表面。
这种复合材料具有较好的机械性能和化学稳定性，适用于各种应用领域，如催化剂载体、电化学电极等。
聚乙烯亚胺的表面键合还可以用于生物医学领域。
通过将聚乙烯亚胺与生物分子（如蛋白质、DNA等）键合，可以制备具有特定生物活性的表面，用于生物传感器、生物分离等应用。
聚乙烯亚胺的表面键合可以实现对其表面的改性，从而赋予其更多的功能和应用。
聚乙二醇及其衍生物在制浆造纸中的应用
江苏造纸 2009年第2期 造纸化学品 聚乙二醇及其衍生物在制浆造纸中的应用李全朋 赵传山(山东轻工业学院制浆造纸科学与省部共建教育部重点实验室,山东济南市,250353) 摘 要 介绍了聚乙二醇的性质及制备原理,并重点介绍了聚乙二醇及其衍生物聚乙二醇脂肪酸酯在制浆造纸中的应用。
关键词 聚乙二醇 PEG 润滑剂 增塑剂1 聚乙二醇及其性质聚乙二醇简称PEG,分子式为HO (C H2C H2O)n H,是一种重要的化工产品。
PEG具有水溶、润滑、低毒、稳定,难挥发、易互溶等性能,加上分子量的可调节性,使其具有广泛的用途。
通常用PEG后面的数字表示其平均分子量,例如PEG400即表示平均分子量为400的聚乙二醇。
如同所有的聚合物一样, PEG并不是单一分子量的化合物,而是一个同系混合物,因而平均分子量是确定各种PEG性质的表征。
聚乙二醇系列通常包括十几个从200到20000不同分子量的标准牌号产品。
PEG最突出特性是它与各种溶剂的广泛相容性,广泛的粘度范围和吸湿性。
低分子量PEG吸湿性和乙二醇差不多。
但当分子量增加时,其吸湿性很快降低。
PEG4000和PEG6000吸湿性很低,但对温度仍很敏感。
为了得到广泛的吸湿性,可通过不同分子量PEG 间的混合或PEG与乙醇的混合而得到。
PEG在水中的溶解性很大,液体PEG可以以任何比例与水混合,甚至高分子量的PEG 在水中的溶解度也可达到50%以上,PEG溶液属非离子性。
PEG还可溶于乙醇、乙醛、烷醇酰胺、氨化物、胺、氯代烃、芳香烃、酯、乙二醇酯、乙二醇醚酯、酮、有机酸、酸酐和苯酚等多种有机溶剂中。
一般来说,对高分子量的PEG来讲,其溶解度和溶解能力比较低,但随着温度提高,PEG溶解度和溶解能力都随之提高。
所以,适当加热即可迅速提高固体PEG的溶解速度。
但是,PEG不溶于脂肪族碳氢化合物和石油醚中。
2 聚乙二醇的制备工业合成PEG采用精制的环氧乙烷和乙二醇作原料,以氢氧化钠或氢氧化钾为催化剂,在聚合釜内进行加成聚合得到的,反应按阴离子聚合机理进行,反应如下:C2H4(O H)2+n CH2O CH3NaO H温度,压力HαOCH2CH2δn+1O H n值需根据PEG分子量大小来确定。
多巴胺与聚乙烯亚胺共沉积
多巴胺与聚乙烯亚胺共沉积：机制、应用与挑战多巴胺（DA）和聚乙烯亚胺（PEI）是两种在材料科学、生物医学和其他交叉学科领域中广泛应用的化合物。
近年来，研究者们发现将这两种化合物共沉积到各种基底上可以产生一系列有趣且实用的新材料。
本文将详细探讨多巴胺与聚乙烯亚胺共沉积的机制、应用以及面临的挑战。
一、共沉积机制多巴胺在碱性条件下可以发生自聚合，形成聚多巴胺（PDA）。
这一过程涉及多巴胺分子中的儿茶酚基团的氧化，生成具有粘附性的聚合物涂层。
聚乙烯亚胺则是一种含有丰富氨基的水溶性聚合物。
当多巴胺与聚乙烯亚胺共存于溶液中时，它们之间可以通过氢键、静电相互作用或共价键等方式发生相互作用，共同沉积到基底表面。
这种共沉积的过程受到多种因素的影响，如溶液pH值、多巴胺与聚乙烯亚胺的浓度比、沉积时间等。
通过调控这些因素，可以有效地控制共沉积层的厚度、均匀性以及表面性质。
二、应用1. 表面功能化：多巴胺与聚乙烯亚胺共沉积可以为各种材料（如金属、陶瓷、塑料等）提供丰富的功能基团，如氨基、儿茶酚基等。
这些基团可以进一步与其他分子或生物活性物质发生反应，实现表面的功能化修饰。
2. 生物医学应用：共沉积层具有良好的生物相容性和粘附性，可以作为生物医用材料的涂层，用于药物载体、组织工程支架、生物传感器等方面。
3. 环保应用：利用共沉积技术可以制备具有优异吸附性能的复合材料，用于处理重金属离子、有机污染物等环境问题。
4. 能源领域：共沉积层可以作为电极材料的修饰层，提高电极的导电性、稳定性和催化活性，应用于电池、超级电容器等能源存储与转换设备。
三、面临的挑战1. 机制不明确：尽管多巴胺与聚乙烯亚胺共沉积的过程已经得到了广泛的研究，但其具体的相互作用机制和沉积动力学仍然不够明确。
这限制了共沉积技术在更复杂体系中的应用。
2. 稳定性问题：共沉积层在长期使用过程中可能会受到环境因素（如温度、湿度、化学腐蚀等）的影响，导致性能下降或失效。
分子量1400-1600的聚乙烯亚胺
分子量1400-1600的聚乙烯亚胺一、聚乙烯亚胺的合成聚乙烯亚胺（PEI）是一类具有重复乙烯基单元的胺类聚合物，其分子量通常在数百至数千道尔顿之间。
其中，分子量在1400-1600的聚乙烯亚胺具有特殊的性能和广泛的应用。
合成PEI通常涉及以下步骤：1.单体合成：PEI的单体是二乙烯基单体，可以通过不同的方法合成，如乙烯基化、齐聚、聚合等。
2.聚合反应：单体在适当的催化剂和引发剂作用下进行聚合，生成低分子量PEI。
聚合过程中可以通过控制反应条件（如温度、压力、浓度等）来控制分子量和聚合度。
3.后处理：聚合后需要进行纯化和后处理，以去除未反应的单体、催化剂和副产物，得到高纯度的PEI。
二、聚乙烯亚胺的性质分子量在1400-1600之间的聚乙烯亚胺具有一系列独特的性质：1.高分子量：该范围的PEI具有相对较高的分子量和聚合度，使其具有良好的机械性能和稳定性。
2.水溶性：PEI具有良好的水溶性，可以在水溶液中形成稳定的聚合物溶液。
3.生物相容性：PEI对生物体无毒，具有良好的生物相容性和生物可降解性。
4.化学活性：PEI分子中的氨基和亚氨基使其具有较高的化学反应活性，可以与多种基团发生反应，用于制备功能化的聚合物材料。
5.电性能：PEI具有优良的电绝缘性能和介电常数，可以用于制备电绝缘材料和电极材料。
三、聚乙烯亚胺的应用由于其独特的性质，分子量在1400-1600的聚乙烯亚胺在多个领域有着广泛的应用：1.药物传递和基因治疗：由于其良好的生物相容性和化学活性，PEI可以作为药物载体和基因传递载体，用于药物传递系统和基因治疗。
其能够包裹和保护药物或基因，提高药物的稳定性和靶向性，降低毒副作用。
2.组织工程：PEI可作为支架材料用于组织工程，为细胞提供生长和附着的基质。
其良好的生物相容性和化学活性可促进细胞的粘附、增殖和分化。
3.电化学传感器和电极材料：PEI具有良好的电性能，可作为电化学传感器的敏感材料和电极材料，用于检测生物分子和化学物质。
