碳纳米管的制备与应用
碳纳米管的制备与应用
历史
在1991年日本NEC公司基础研究实验室的电子显微镜专家饭岛(Iijima)在高分辨透射电子显微镜下检验石墨电弧设备中产生的球状碳分子时，意外发现了由管状的同轴纳米管组成的碳分子,即碳纳米管
1993年。S.Iijima等和DS。Bethune等同时报道了采用电弧法，在石墨电极中添加一定的催化剂，可以得到仅仅具有一层管壁的碳纳米管，即单壁碳纳米管产物。
1997年，AC.Dillon等报道了单壁碳纳米管的中空管可储存和稳定氢分子，引起广泛的关注。相关的实验研究和理论计算也相继展开。初步结果表明：碳纳米管自身重量轻，具有中空的结构，可以作为储存氢气的优良容器，储存的氢气密度甚至比液态或固态氢气的密度还高。适当加热，氢气就可以慢慢释放出来。研究人员正在试图用碳纳米管制作轻便的可携带式的储氢容器。据推测，单壁碳纳米管的储氢量可达10%（质量比）。此外，碳纳米管还可以用来储存甲烷等其他气体。
结构
碳纳米管是由单层或多层石墨片绕中心按一定角度卷曲而成的无缝、中空纳米管。
按照所含石墨片层数的不同，碳纳米管可以分成单壁碳纳米管(Single—walled
nanotubes，SWNTs)和多壁碳纳米管(Multi—walled nanotubes，MWNTs)。其中，SWNTs由一层石墨片组成；MWNTs由多层石墨片组成，形状与同轴电缆相似。
目前单壁碳纳米管存在三种类型的结构，分为扶手式碳纳米管，锯齿形碳纳米管和手性碳纳米管， 分别如下图
这些类型的碳纳米管的形成取决于碳原子的六角点阵二维石墨片是如何“卷曲起来”形成圆筒形的。
将石墨平面卷曲成一个圆柱,在卷曲过程中使矢量R末端的碳原子A 与原点上的碳原子O
重合,然后在石墨圆柱的两端罩上碳原子半球面,这样就形成了一个封闭的碳纳米管. 这样形成的碳纳米管可用( n , m) 这对整数来描写. 因为这对整数一经确定, 碳纳米管的结构就完全确定. 所以,把这对整数称为碳纳米管的指数.
当m = n 时即手性角θ = 30°时，成为扶手型碳纳米管(Armchair)；
当m = 0或n = 0时即手性角θ = 0°时，成为锯齿型碳纳米管(Zigzag)；
当0°< θ < 30°时，则成为手性型碳纳米管（或螺旋型碳纳米管）。
制备
碳纳米管的合成技术主要有：电弧法、激光烧蚀(蒸发)法、催化裂解或催化化学气相沉积法(CCVD),以及在各种合成技术基础上产生的定向控制生长法等。
电弧法：
利用石墨电极放电获得碳纳米管是各种合成技术中研究得最早的一种。
其原理为电弧室充惰性气体保护，两石墨棒电极靠近，拉起电弧，再拉开，以保持电弧稳定。放电过程中阳极温度相对阴极较高，所以阳极石墨棒不断被消耗，同时在石墨阴极上沉积出含有碳纳米管的产物。这种方法具有简单快速的特点，碳纳米管能够最大程度地石墨化，管缺陷少。但存在的缺点是：电弧放电剧烈，难以控制进程和产物，合成物中有碳纳米颗粒、无定形炭或石墨碎片等杂质，杂质很难分离。
催化裂解法或催化化学气相沉积法(CCVD)
催化裂解法亦称为化学气相沉积法，通过烃类或含碳氧化物在催化剂的催化下裂解而成。其基本原理为将有机气体(如乙炔、乙烯等)混以一定比例的氮气作为压制气体，通入事先除去氧的石英管中，在一定的温度下，在催化剂表面裂解形成碳源，碳源通过催化剂扩散，在催化剂后表面长出碳纳米管，同时推着小的催化剂颗粒前移。直到催化剂颗粒全部被石墨层包覆，碳纳米管生长结束。
该方法的优点是：反应过程易于控制，设备简单，原料成本低，可大规模生产，产率高等。缺点是：反应温度低，碳纳米管层数多，石墨化程度较差，存在较多的结晶缺陷，对碳纳米管的力学性能及物理化学性能会有不良的影响。
激光蒸发法
激光蒸发法是制备单壁碳纳米管的一种有效方法。用高能CO2激光或Nd/YAG激光蒸发掺有Fe、Co、Ni或其合金的碳靶制备单壁碳纳米管和单壁碳纳米管束，管径可由激光脉冲来控制。Iijima[6]等人发现激光脉冲间隔时间越短，得到的单壁碳纳米管产率越高，而单壁碳纳米管的结构并不受脉冲间隔时间的影响。用CO2激光蒸发法，在室温下可获得单壁碳纳米管，若采用快速成像技术和发射光谱可观察到氩气中蒸发烟流和含碳碎片的形貌，这一诊断技术使跟踪研究单壁碳纳米管的生长过程成为可能。
激光蒸发(烧蚀)法的主要缺点是单壁碳纳米管的纯度较低、易缠结。
定向生长法
定向生长首先是特定制作基底模板之上的生长，模板的制作是决定生成的产物是否定向的关键。模板可通过掩膜技术、电镀技术、化学刻蚀、表面包覆、溶胶一凝胶、微印刷术等技术，使金属或含金属的催化剂沉积于一定的基底上制得。利用催化热解或各种CCVD技术等可实现碳纳米管在模板上的有序生长。已报道的制备方法中，以孔型硅或孔型Al2O3激光蒸发法制备碳纳米管的装置 为模板，通过CCVD合成定向碳纳米管的方法居多。
定向生长法制出的碳纳米管准直、均匀性好、石墨化程度高、碳纳米管相互平行排列不缠绕缺陷相对少，但制作模板和催化剂需冗长且繁杂的工艺过程，其操作和设备要求比较苛刻，因此规模受限。
性能
力学性能
极高的强度, 理论计算值为钢的100 倍, 但其密度仅为钢的1/ 6。
热学性能
碳纳米管有着较高的热导率，可以通过在复合材料中掺杂碳纳米管 , 改善材料的热导性能。
储氢性能
研究发现，重约500mg的单壁碳纳米管室温储氢量可达4.2wt％，并且78.3％的储存氢在常温下可释放出来，剩余的氢加热后也可释放出来，这种单壁碳纳米管可重复利用。
电学性能
碳纳米管不同的直径和螺旋度可以使其呈现金属导电性或半导体特性。
当单壁碳纳米管 (n,m)满足(2n＋m)/3为整数时单壁碳纳米管表现为金属性，否则为半导体性，(n,n)扶手椅型单壁碳纳米管总是金属性的，而(n,0)锯齿型单壁碳纳米管仅当n是3的整数倍时是金属性的。随螺旋矢量（n,m）不同，单壁碳纳米管的能隙宽度可以从接近零（金属）连续变化至leV（半导体）。
小直径碳纳米管的曲率效应能很强烈地影响其电学性能，当CNTs的管径大于6nm时，导电性能下降；当管径小于6nm时，CNTs可以被看成具有良好导电性能的一维量子导线。而直径仅为0.4nm的单壁碳纳米管被观察到具有一维超导性，这是世界上最细的纳米线，超导温度在15K左右。
由两个金属性（或半金属性）的单层碳纳米管同轴套构所形成的双层碳纳米管，仍然保持其金属性（或半金属性）的特征。特别的是，当一个金属性单层碳纳米管与一个半导体性单层碳纳米管同轴套构而形成一个双层碳纳米管时，两个单层管仍保持原来的金属性和半导体性。这一特性可用来制造具有同轴结构的金属-半导体器件。
应用
微电子技术
要获得能应用于微电子器件中的被扩大的功能性装置，将有组织的碳纳米管排列在大规模的表面上是很重要的。在这种条件下，就需要一种可控的方式排列高质量的碳纳米管来建造一些有用的结构。研究表明，利用化学蒸气沉积，催化剂粒子尺寸控制，碳纳米管定向自组装技术，可以在硅基体上成功实现自定向单分散性的碳纳米管的大规模排列。通过实验发现这些碳纳米管具有电子场发射特性，同时样品显示了低操作电压和高电流稳定性。这种制造方法与当前半导体的制作法是一致的，因此这种技术的推广可促进应用于微电子技术的碳纳米管装置的发展。单电子晶体管是一种可以替代传统微电子元件而应用于未来微电子技术的理想元件。
随着碳纳米管组成的分子导线、二极管、场效应管、单电子体管的出现，下一个目标就是将这些部件有机组合形成能完一定逻辑功能的电路。研究表明，利用有场效应管特性的碳纳管可以制成能完成逻辑“非”和逻辑“或非”的电路。同时，对此路稍加改动，也可以实现其它的如“与”、“或”、“异或”等逻辑算。此外，通过连接2个反向器还实现了电路的静态随机存取储功能，并显示了比较稳定的工作状态。
IBM的研究人员已经可以将一万多个碳纳米管打造的晶体管精确放置在了一颗芯片内，并且通过了测试。
传感器
对于环境监控、对化学过程的控制等来说，检测气体分子是极其重要的。例如，二氧化氮的检测对于由燃烧和汽车尾气排放而造成的环境污染的监控是很重要的。而现存的气体传感器一般都在高温下(200～600oc)工作，其目的是达到较高的灵敏度。
碳纳米管已被证明是一种常温常压下的新型化学传感器。其原理是电子施主（如NO2、O2等）和电子受主（如NH3）分子在碳纳米管上的吸附导致碳纳米管导电性能的变化，如半导体性的碳纳米管可以转变为金属性的碳纳米管。通过这种效应，可以探测这些气体在某些环境中的含量。这种传感器响应速度快，灵敏度要远远高于现有室温下的探测器（较常规高1000倍），经过加温或在大气气氛中存放一定时间可使传感器作用恢复。与传统的传感器相比，这种基于单壁碳纳米管的传感器具有更快的反应速度和更高的灵敏度。
参考文献：
[1] 梁勇，战可涛.纳米碳管的研究发展概况[J].粉体技术，1998(4):68一73.
[2] Ebbesen T W,Ajayan P M. Large-scale synthesis of carbon nanotube [J]. Nature, 1992,359:220
[3] Colbert D T，Zhang J，McClure S M，et al . Growth and sintering of fullere nanotubes[J].Science，1994，266:1218
[4] Journet C . Maser W K , Bernier P,et al . Large scale produced of single walled carbon nanotubes by the
electric are technique [J].Nature,1997,388:756
[5]朱绍文，贾志杰，李钟泽，等.碳纳米管及其应用前景[J]科技导报，1999，12:7—9
[6] Shoushan Fan，et a1．Self—oriented regular arrays of carbon nanotubes and their field
emission properties[J]．Science，1999，283：512
[7] Adrian Bachtold，et a1．Logic circuits with carbon nanotube transistors [J]．Science，2001，294：1317
[8] Thomas Rueckes，et a1．Carbon nanotube七ased nonvolatile random access memory for molecular
computing[J]．science，2000。289：94
[9] Jing Kong，et a1．Nanotube molecular wires as chemical sensors[J]．Science，2000，287：622
[10] Shankar Ghosh，et a1．Carbon nanotube now sensors[J]．Science，2003，299：1042
化学气相沉积法制备碳纳米管
化学气相沉积法制备碳纳米管
材料化学专业
制备原料
碳源多为乙烯或者乙炔；催化剂颗粒多为亲碳的、过渡金属的纳米粒子如铁、镍、镁、钼等。
制备工艺
在高温条件下碳源气体在过渡金属纳米颗粒的催化作用下分解，碳原子在催化剂例粒子中熔解、饱和。在催化剂粒子中饱和并析出碳形成了小管状的碳固体即碳纳米管。
碳纳米管的性能
力学性能：
碳纳米管中碳原子采取SP2杂化S轨道成分比较大，使其具有高模量、高强度，具有优异的力学性能。理想的碳纳米管的抗拉强度可高达100GPa。一般碳纳米管的抗拉强度可达50-200GPa,是钢的100倍，密度却只有钢的1/6，弹性模量高达1TPa，与金刚石的弹性模量相当，约为钢的5倍。不同的SP2和SP3杂化几率使碳纳米管其表现出优良的弹性，柔韧性，易拉伸，十分柔软，同时它还具有与金刚石相当的硬度和极大的长径比，可以作为理想的高强度纤维材料，被称为未来的“超级纤维”。
导电性能：
碳原子最外层有4个电子，碳纳米管具有类石墨结构，石墨的每个碳原子最外层的三个电子与三个最邻近的碳原子以SP2杂化，呈现层状结构。碳原子的另一个未成对电子位于垂直于层片的π轨道上，碳纳米管具有石墨的良好导电性能。碳纳米管由石墨片卷曲而来，其导电性能由石墨片的卷曲方式决定，即导电性能取决于它的管径和手性。不同手性的碳纳米管可分别呈现金属性、半导体性。给定的碳纳米管的手性矢量Ch=na1+ma2，若n．m=3k(k为整数)，那么该方向碳纳米管呈现金属性，可视为良好的导体。其中，若n=m，碳纳米管电导率可高达铜的l万倍，导电性极好。当n．m不等于3k(k为整数)时，该方向碳纳米管视为半导体。另外，在碳纳米管的管壁上往往有成对的五元环和七元环出现，这些缺陷会导致新的导电行为，为碳纳米管的导电性做贡献。
传热性能：
碳纳米管的类石墨结构使得其具有良好的传热性能，另外，准一维结构使得沿着碳纳米管轴向方向的热交换极易进行，由此，可以通过制备定向的碳纳米管阵列从而获得某个方向热传导性能极好的产品。要想获得某些特定方向上热传导性能优异的产品，需要在制备碳纳米管时通过适当地改变实验条件或调整各项参数等来控制产物的取向。
碳纳米管的制备方法
碳纳米管的制备方法
碳纳米管（Carbon Nanotubes, CNTs）是一种具有优异性能和广泛应用前景的纳米材料，具有极高的比表面积、优异的导电性和热导率，因此在材料科学、纳米技术、能源存储等领域有着重要的应用价值。碳纳米管的制备方法多种多样，下面将介绍几种常见的制备方法。
1. 化学气相沉积法（Chemical Vapor Deposition, CVD）。
化学气相沉积法是目前制备碳纳米管最常用的方法之一。在CVD过程中，碳源气体（如甲烷、乙烯等）与载气（如氢气、氨气等）在高温条件下通过催化剂（如铁、镍、钴等）的作用下发生化学反应，生成碳原子，最终在催化剂表面形成碳纳米管。CVD方法制备的碳纳米管质量较高，但是需要高温和高真空条件，设备成本较高。
2. 弧放电法（Arc Discharge）。
弧放电法是一种较为简单的碳纳米管制备方法，通过在高温下将碳源（如石墨）和金属催化剂（如铁、钴、镍等）放电，产生高温等离子体，从而在合成碳纳米管。弧放电法制备的碳纳米管质量较高，但是产率较低，且需要严格控制反应条件。
3. 化学气相沉积法（Chemical Vapor Deposition, CVD）。
化学气相沉积法是目前制备碳纳米管最常用的方法之一。在CVD过程中，碳源气体（如甲烷、乙烯等）与载气（如氢气、氨气等）在高温条件下通过催化剂（如铁、镍、钴等）的作用下发生化学反应，生成碳原子，最终在催化剂表面形成碳纳米管。CVD方法制备的碳纳米管质量较高，但是需要高温和高真空条件，设备成本较高。
4. 气相凝结法（Gas-phase Condensation）。 气相凝结法是一种通过在高温下将碳源气体（如甲烷、乙烯等）在惰性气体氛围中加热，然后通过快速冷却的方法制备碳纳米管。在气相凝结法中，碳原子在高温下先形成团簇，然后在快速冷却的条件下形成碳纳米管。这种方法制备的碳纳米管产率较高，但是质量相对较低。
碳纳米管的制备和表征研究
碳纳米管的制备和表征研究
碳纳米管是一种非常重要的纳米材料，由于其具有优异的物理和化学性质，能够广泛应用于电子、化学、生物和医学等领域，成为了当今最热门的研究课题之一。本文将介绍碳纳米管的制备和表征研究，旨在尽可能全面深入地介绍它的相关研究进展。
一、碳纳米管的制备方法
碳纳米管的制备方法主要有以下几种：
1. 等离子体增强化学气相沉积法
该方法先用金属作为催化剂，在氧化镁或氧化铝的载体上制备成催化剂阵列，通过引入碳源和氢气，使用等离子体的方式来生成碳纳米管。
2. 化学气相沉积法
该方法将催化剂和碳源同时放置在反应器内，不用外加能量，通过化学反应来制备碳纳米管。
3. 化学还原-热解法
该方法先用催化剂将氧化石墨烯还原为石墨烯，然后利用热解技术进行碳化反应，制备碳纳米管。
以上三种方法是主流的制备碳纳米管的方法，但随着研究的深入，其它方法，如水热合成法、溶液-液相界面法等也逐渐被应用于制备碳纳米管。
二、碳纳米管表征技术
为了对制备的碳纳米管进行表征和刻画，研究人员开发出了各种表征技术来研究其结构和性质，下面我们来介绍一些常用的表征技术： 1. 透射电子显微镜(TEM)
透射电子显微镜是最常用的碳纳米管表征技术之一，通过它可以直观的获得碳纳米管的观察图像。
2. 扫描电子显微镜(SEM)
与TEM不同，扫描电子显微镜可以观察到碳纳米管的表面形貌，并能够获得表面形貌的三维结构图像。
3. 拉曼光谱(Raman)
拉曼光谱具有非常高的灵敏性和分辨率，能够通过对碳纳米管的拉曼光谱图像进行功率谱分析，可以获得碳纳米管的结构、相互作用和物理特性等信息。
4. X射线粉末衍射(XRD)
利用X射线的衍射实验，可以得到碳纳米管的晶格结构，晶格常数以及结晶度等信息。
5. 热重分析(TGA)
热重分析可以帮助我们展现出材料在温度变化下的失重信息，从而推断出碳纳米管的热稳定性和热分解温度等相关信息。
以上技术对于制备和表征碳纳米管都有非常大的帮助，不同的表征方法可以从不同角度来对碳纳米管进行综合分析，有助于我们更好地了解碳纳米管的结构和性质。

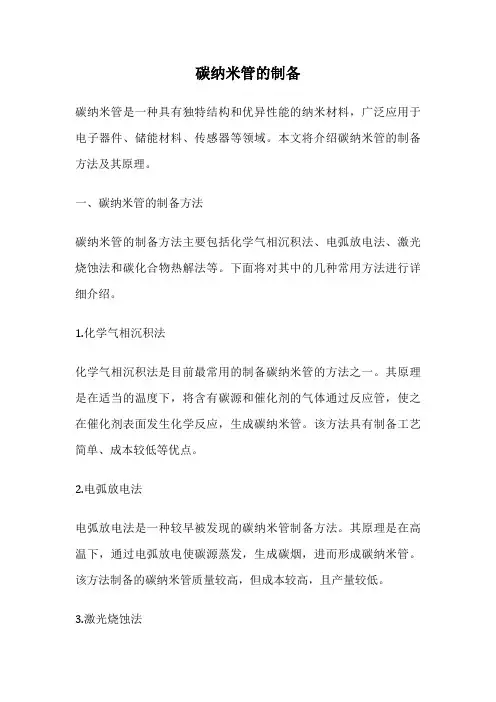

碳纳米管的制备
碳纳米管的制备
碳纳米管是一种具有独特结构和优异性能的纳米材料，广泛应用于电子器件、储能材料、传感器等领域。本文将介绍碳纳米管的制备方法及其原理。
一、碳纳米管的制备方法
碳纳米管的制备方法主要包括化学气相沉积法、电弧放电法、激光烧蚀法和碳化合物热解法等。下面将对其中的几种常用方法进行详细介绍。
1.化学气相沉积法
化学气相沉积法是目前最常用的制备碳纳米管的方法之一。其原理是在适当的温度下，将含有碳源和催化剂的气体通过反应管，使之在催化剂表面发生化学反应，生成碳纳米管。该方法具有制备工艺简单、成本较低等优点。
2.电弧放电法
电弧放电法是一种较早被发现的碳纳米管制备方法。其原理是在高温下，通过电弧放电使碳源蒸发，生成碳烟，进而形成碳纳米管。该方法制备的碳纳米管质量较高，但成本较高，且产量较低。
3.激光烧蚀法
激光烧蚀法是利用激光脉冲对含有碳源的固体进行瞬时加热，使之发生爆炸和蒸发，生成碳纳米管。该方法制备的碳纳米管结构较好，但对设备要求较高，且产量较低。
4.碳化合物热解法
碳化合物热解法是一种将碳源与金属催化剂一起加热至高温，使碳源在催化剂表面发生热解反应生成碳纳米管的方法。该方法制备的碳纳米管质量较高，但对设备要求较高，且成本较高。
二、碳纳米管的制备原理
无论是哪种制备方法，碳纳米管的制备都基于碳原子的重新排列和堆积。以化学气相沉积法为例，其制备原理如下：
在适当的温度下，将含有碳源和催化剂的气体通过反应管。在催化剂表面，碳源分解生成碳原子，并在催化剂的作用下重新排列和堆积，形成碳纳米管的结构。
催化剂在碳纳米管的形成过程中起到了关键的作用。一方面，催化剂可以提供活性位点，促使碳原子的重新排列和堆积；另一方面，催化剂还可以调控碳纳米管的直径和结构。
制备碳纳米管的温度也是一个重要的参数。温度过高会导致碳纳米管的生长速度过快，从而影响其结构和质量；温度过低则会降低碳纳米管的生长速度。
除了制备方法和制备温度，碳源的选择也会对碳纳米管的结构和性能产生影响。常用的碳源有甲烷、乙烯等。
碳纳米管CNTS
20102118
1 碳纳米管的独特工能及应用
1985年，Kroto和Smalley[1]发现了一种直径仅为0.7nm的球状分子，被称为C60，亦称富勒烯(fullerene)。这是继石墨和金刚石之后，碳的另一种同素异形体。随后，日本NEC公司的Sumio．Iijima[2]在合成C60中，首次利用电子显微镜发现了CNTs(Carbon nanotubes)，又称巴基管(Bucktube)。CNTs是一种类似石墨结构的六边形网格卷绕而成的、两端为半球形端帽、具有典型层状中空结构的材料。根据石墨片层数的不同，CNTs可分为多壁碳纳米管(MWNTs)和单壁碳纳米(SWNTs)。研究表明，CNTs的密度只有钢的1／6，强度却是钢的100倍，模量可达1．8 TPa。CNTs是典型的一维纳米结构，其超强的力学性能、超大的长径比(一般大于1000)、极好的化学和热稳定性、良好的光电性能，使其具有广泛应用于生物传感器、储氢容器、超容量电容器、机电激励器、结构增强材料等方面的应用前景[3-4]。CNTs长径比高、比表面大、比强度高、电导率高、界面效应强，因而具有优异的力学、电学、热学、光学性能．成为世界范围内的研究热点之一。近几年来．随着CNTs合成技术的日益成熟．低成本批量生产CNTs已成为可能，并在场发射、分子电子器件、复合材料、储氢、吸附、催化诸多领域已经展现出其广阔的应用前景。
一、 碳纳米管的结构
CNTs是一种主要由碳六边形(弯曲处为碳五边形或碳七边形)组成的单层或多层石墨片卷曲而成的无缝纳米管状壳层结构，相邻层间距与石墨的层间距相当，约为0.34nm。碳纳米管的直径为零点几纳米至几十纳米，长度一般为几十纳米至微米级，也有超长CNTs，长度达2mm。
碳纳米管铜复合材料的制备及性能研究
碳纳米管铜复合材料的制备及性能研究
近年来，碳纳米管和铜材料的研究备受人们关注。两者的复合材料拥有较好的物理、化学性能，具有较高的应用价值。本文将着重介绍碳纳米管铜复合材料的制备及性能研究。
一、碳纳米管的制备
碳纳米管是由碳原子构成的一种纳米材料，有着优异的电子结构、力学性能和热导率等。目前，制备碳纳米管的方法主要有两种：化学气相沉积法和电弧放电法。
在化学气相沉积法中，常用的碳源有乙炔、甲烷、乙酸乙酯等。此法具有操作简便、易于控制的优点，制备出的碳纳米管质量较高。但是，该制备法的成本较高，不利于规模化生产。
电弧放电法是碳纳米管制备的另一种重要方法。其主要原理是利用高温下碳原子的自组装，形成长而细的碳纳米管。该制备法适用于大规模生产，但由于其制备条件较苛刻，需要恰当的气氛环境和电弧放电设备等，成本也相对较高。
二、铜材料的性能
铜是一种良好的导电和热传导材料。其电子结构稳定，导致具有较高的电子迁移率，电阻率也相对较低。此外，铜的材料硬度较低，韧性较好，便于加工和变形，广泛用于制造电器电子产品、建筑材料等领域。
铜的性能可以进一步提升，例如掺杂处理即可使其的导电性和热传导性更加优异。同时，复合材料的制备也是提高铜材料性能的一种常用方法。
三、碳纳米管铜复合材料的制备
制备碳纳米管铜复合材料的方法比较多样。其中，常用的方法有物理混合法、阳极氧化法和溶液沉积法等。 物理混合法是将碳纳米管和铜粉等混合到一起，形成均一的复合物。制备过程简单，但缺点是易于产生空气、水分等杂质，导致物理性能下降。
阳极氧化法是一种将金属表面氧化成硬质化学物质的方法，该方法可在铜表面形成氧化物层，有助于锚定碳纳米管。
溶液沉积法是将碳纳米管纳入铜盐溶液中，通过还原作用，将铜离子还原成铜颗粒，便于碳纳米管与铜材料形成均匀的复合材料。
四、碳纳米管铜复合材料的性能研究
碳纳米管铜复合材料具有优良的物理和化学性质，主要体现在导电、力学性能和热传导性能等方面。
碳纳米管的制备工艺与表征
碳纳米管的制备工艺与表征
碳纳米管 (Carbon nanotube, CNT) 是一种由碳原子构成的纳米结构物，被誉为"物质世界中最优美的结构之一"，因其具有极高的力学强度、热电性和化学稳定性，被广泛应用于电子、能源、生物等领域。本文将会讨论碳纳米管的制备工艺与表征。
一、碳纳米管的制备工艺
1. 碳原子沉积法
碳原子沉积法是将一定数量的碳原子通过气态输送进入低压的反应室，在金属触媒（如Ni、Fe等）的作用下，形成一维碳原子链，最终形成碳纳米管。这种方法可以实现单壁碳纳米管的制备。
2. 化学气相沉积法
化学气相沉积法是将气态碳源和气态催化剂一起进入高温反应室，碳源在催化剂表面上析出，形成碳纳米管。这种方法可以制备多壁碳纳米管，并且可以通过控制反应条件来调节碳纳米管的尺寸和结构。
3. 电弧放电法
电弧放电法是在惰性气体气氛下，将两个金属电极通电使其放电而形成的高温等离子体反应区内进行碳纳米管的生长。这种方法可以制备多种形态的碳纳米管，如无花边、有花边、螺旋状、直管状等。
二、碳纳米管的表征方法
1. 透射电子显微镜 (Transmission electron microscopy, TEM)
透射电子显微镜是一种高分辨率的显微镜，可以通过向物质传输电子进行成像，并且可以观察到原子级别的细节。使用 TEM 可以观察到单壁和多壁碳纳米管的形貌和结构，如管径、层数等。 2. 扫描电子显微镜 (Scanning electron microscopy, SEM)
扫描电子显微镜是一种能够对物质表面进行高分辨率成像的显微镜。使用
SEM 可以观察到碳纳米管的形貌和表面结构，如螺旋状、直管状等。
3. 原子力显微镜 (Atomic force microscopy, AFM)
原子力显微镜是一种高分辨率的表面形貌和力学性质的表征技术。使用 AFM
可以观察到碳纳米管的形状、长度、直径等，还可以得到其力学性质，如弹性模量、硬度等信息。
碳纳米管粉末
碳纳米管粉末
简介
碳纳米管（Carbon Nanotube，简称CNT）是一种由碳原子构成的纳米材料，具有极高的强度、导电性和导热性，被广泛应用于材料科学、电子学、能源领域等。碳纳米管粉末是由大量碳纳米管组成的粉末状物质，具有较大的比表面积和丰富的表面官能团，可用于制备复合材料、导电墨水、传感器等。
制备方法
1. 化学气相沉积法（Chemical Vapor Deposition，CVD）
化学气相沉积法是制备碳纳米管粉末最常用的方法之一。该方法通过在高温下将碳源气体（如乙炔、甲烷等）与催化剂（如金属铁、镍等）反应生成碳纳米管。反应过程中，碳源气体在催化剂表面解离生成碳原子，然后这些碳原子在催化剂的作用下重新排列形成碳纳米管。
2. 电弧放电法（Arc Discharge Method）
电弧放电法是另一种常用的制备碳纳米管粉末的方法。该方法通过在高温下将两根碳电极之间产生电弧放电，使电极表面的碳原子蒸发并在冷却的金属衬底上沉积形成碳纳米管。这种方法制备的碳纳米管粉末通常含有较多的杂质，需要经过后续的处理步骤进行纯化。
3. 水热法（Hydrothermal Method）
水热法是一种简单、环境友好的制备碳纳米管粉末的方法。该方法通过将碳源物质与溶剂在高温高压的条件下反应，使碳源物质在溶剂中形成碳纳米管。水热法制备的碳纳米管粉末可以得到较高纯度的产物，但其制备过程较为复杂，需要控制反应条件和溶剂的选择。
特性与应用
1. 特性
碳纳米管粉末具有以下特性：
• 高比表面积：碳纳米管具有纳米级的直径和微米级的长度，因此具有较大的比表面积，有利于与其他材料进行接触和反应。
• 优异的力学性能：碳纳米管具有极高的强度和刚度，是目前已知最强的纳米材料之一。
• 优异的导电性和导热性：碳纳米管具有优异的电导率和热导率，可用于制备导电材料和导热材料。 • 高化学稳定性：碳纳米管具有较好的化学稳定性，能够在较宽的温度和环境条件下保持稳定性。
碳纳米管的性质与应用
碳纳米管的性质与应用
【摘要】
本文主要介绍了碳纳米管的结构特点，制备方法，特殊性质，由于碳纳米管独特性质而产生的广泛应用，并对其前景进行展望。
【关键词】
碳纳米管 场发射 复合材料 优良性能
【前言】
自日本NEC科学家Lijima发现碳纳米管以来，碳纳米管研究一直是国际新材料领域研究的热点。由于碳纳米管具有特殊的导电性能、力学性质及物理化学性质等，故其在许多领域具有其广阔的应用前景，自问世以来即引起广泛关注。目前，国内外有许多科学家对碳纳米管进行研究，科研成果颇丰，尤其是碳纳米管在复合材料、储氢及催化等领域的应用。
【正文】
一、碳纳米管的结构
碳纳米管中碳原子以sp2杂化为主，同时六角型网格结构存在一定程度的弯曲，形成空间拓扑结构，其中可形成一定的sp3杂化键，即形成的化学键同时具有sp2和sp3混合杂化状态，而这些p 轨道彼此交叠在碳纳米管石墨烯片层外形成高度离域化的大π 键，碳纳米管外表面的大π 键是碳纳米管与一些具有共轭性能的大分子以非共价键复合的化学基础[1]。
对多壁碳纳米管的光电子能谱研究结果表明，不论单壁碳纳米管还是多壁碳纳米管，其表面都结合有一定的官能基团，而且不同制备方法获得的碳纳米管由于制备方法各异，后处理过程不同而具有不同的表面结构。一般来讲，单壁碳纳米管具有较高的化学惰性，其表面要纯净一些，而多壁碳纳米管表面要活泼得多，结合有大量的表面基团，如羧基等。以变角X 光电子能谱对碳纳米管的表面检测结果表明，单壁碳纳米管表面具有化学惰性，化学结构比较简单，而且随着碳纳米管管壁层数的增加，缺陷和化学反应性增强，表面化学结构趋向复杂化。内层碳原子的化学结构比较单一，外层碳原子的化学组成比较复杂，而且外层碳原子上往往沉积有大量的无定形碳。由于具有物理结构和化学结构的不均匀性，碳纳米管中大量的表面碳原子具有不同的表面微环境，因此也具有能量的不均一性[2]。
碳纳米管不总是笔直的，而是局部区域出现凸凹现象，这是由于在六边形编制过程中出现了五边形和七边形。如果五边形正好出现在碳纳米管的顶端，即形成碳纳米管的封口。当出现七边形时纳米管则凹进。这些拓扑缺陷可改变碳纳米管的螺旋结构，在出现缺陷附近的电子能带结构也会发生改变。另外，两根毗邻的碳纳米管也不是直接粘在一起的，而是保持一定的距离。
碳纳米管生产工艺
碳纳米管生产工艺
碳纳米管是由碳原子通过特定的条件和方法形成的一种纳米材料。在碳纳米管的生产过程中，主要有两种方法：弧放电法和化学气相沉积法。
1. 弧放电法：
弧放电法是一种常见的碳纳米管制备方法。主要步骤包括：制备阳极和阴极材料，将阳极和阴极放置在真空密封的容器中，充入适量稀薄惰性气体，通过两极间施加高电压使电弧产生，同时产生高温和高压条件。在高温环境中，碳电弧放电会产生很高的能量，使得导电材料的表面部分原子蒸发、离子化形成高能离子，同时碳源的极性决定了产物的种类。最终，碳原子通过自由态传递在高温高能的电子和离子作用下缩聚并沉积在阴极表面上，形成碳纳米管。
2. 化学气相沉积法：
化学气相沉积法是另一种常用的碳纳米管制备方法。主要步骤包括：准备底物和催化剂，在加热的条件下将碳源与载气混合，通过加载载气混合物进入炉腔中，在适当的温度下形成气相而非液相，使得碳原子游离并沉积在底物表面或催化剂颗粒表面上，形成碳纳米管。化学气相沉积法可以根据不同的实验条件和底物的选择来调控碳纳米管的直径、长度、数量和排列方式等性质，因此具有较高的可控性。
以上是两种常见的碳纳米管生产工艺，随着科学技术的不断发展和深入研究，还有其他一些制备方法如化学气相沉积法、声化学制备法、溶胶-凝胶法等也被广泛运用。通过这些制备方法，可以得到具有优异性能的碳纳米管材料，广泛应用于电子学、材料科学、能源等领域。
