超大型冷却塔结构设计与研究
为现浇钢筋混凝土结构。水池底板采用分离式
现浇钢筋混凝土结构。
．２冷却塔大小分类
双曲线自然通风冷却塔按淋水面积一般大
致可分为：
小于１０００ｍ 双曲线自然通风冷却塔属于
小型冷却塔。１０００ｍ ～５０００ｍ 属于中型冷却
塔。５０００ｍ ～１００００ｍ 属于大型冷却塔。大于
ｌ００００ｍ 双曲线自然通风冷却塔属于超大型冷
却塔。
３冷却塔结构设计
冷却塔的通风筒是一种典型的薄壳结构。
它的厚度最薄处与其直径之比，如果将冷却塔
成比例地缩小到鸡蛋直径大小，则它比鸡蛋壳
还要薄。在风荷载作用下冷却塔顶部的位移可
以达到几十厘米，超过厚度的数倍。
１９６５年１１月１日，英国渡桥电厂（装机容量
２００ＭＷ），配８座高为１１４ｒｎ的冷却塔，为双排梅
花形布置，在８级风中倒掉了３座，造成了一起
严重的倒塌事故。事故后，关于风载作用下冷
却塔的空气动力和结构强度问题，曾经引起过
世界上的普遍注意。英国渡桥电厂冷却塔倒塌
事故，现在看来其原因是多方面的，主要有：
①冷却塔平面布置不合理；②塔型不是连续的
双曲线；③冷却塔结构设计按照无矩理论且单
层配筋；④冷却塔塔壁较薄塔顶未设刚性环。
但大量研究成果表明，认为大风通过塔群内的
塔与塔之间时，ｆ包括厂房）受其影响，风的频谱 有较大的变化这是倒塌的主要原因之一。
冷却塔通风筒壳体母线形状确定之后，关
于壳壁厚度，一般为指数变厚壳、基本等厚壳
和分段等厚壳，综合我院以往设计的冷却塔经
验，小型冷却塔一般我们均按照指数变厚壳设
计。中型冷却塔我们均按照基本等厚壳厚壳设
计。对于大型冷却塔和超大型冷却塔我们则按
照分段等厚壳设计。
众所周知，风荷载是双曲线自然通风冷却
塔的主要荷载之一，关于风压沿塔高的分布，
我们过去在设计小塔时，大都是以塔顶最大风
压作为全塔的设计风压，而实际上，风压沿塔
高是变化的，也可以按照上下阶梯形分布或上
下连续变化来计算，国外按阶梯形分布用得较 多，我们对上述三种情况，在洛河电厂一期工
程７０００ｍ 冷却塔设计中，曾经作过比较，阶梯
形分布子午向薄膜力Ｔ１比上下连续分布时小
１０％左右，纬向薄膜力Ｔ２比上下连续分布时小
１６％左右，因此我们现在设计的冷却塔采用的
风压沿塔高均按阶梯形分布来计算。
随着我国国民经济的飞速发展，发电厂单
机装机容量的增大， “十二五”期间在内陆要
新建一批核电厂，电厂内的冷却塔已从过去的
大中型冷却塔转为超大型冷却塔。我们在多个
工程己设计了数个淋水面积超过１００００ｍ 的超
大型冷却塔。其中徐州彭城三期工程淋水面积
１２０００ｍ２冷却塔已投产使用。在徐州发电有限公
司２×１０００ＭＷ机组（上大压小 工程中，我院设
计的目前我们国家最大的“烟塔合一”淋水面
积１２０００ｍ 自然通风排烟冷却塔也于２０１０年１２月
１日实现结构封顶。现在我们正在着手做湖南桃
花江核电厂双曲线自然通风冷却塔淋水面积达
到１８０００ｍ ，塔高２００ｍ。
由于发电厂单机装机容量的增大，核电厂
用水量的增加。冷却塔也愈宜向高大方向发展。
由此产生的问题是：冷却塔是否越高大越划得来
一般来说冷却塔越高大，成本也就越高。我自己
设计以及参与设计和校核的冷却塔，曾经做过比
较，小型冷却塔配筋通风筒筒壁混凝土的含钢
量在１００ｋｇ／ｍ 以下，中型冷却塔配筋通风筒筒
壁的混凝土含钢量在１００ｋｇ／ｍ ～１２０ｋｇ／ｍ 之
间，大型冷却塔配筋风筒筒壁的混凝土含钢量在
１５０ｋｇ／ｍ 左右。而目前超大型冷却塔配筋风筒筒
壁的混凝土含钢量在１６０ｋｇ／ｍ ～１７０ｋｇ／ｍ 之间。
小型塔对地基承载力要求不是很高，一般天然地
基也能满足。中型塔和大型塔以及超大型塔就需
要地基处理。而冷却塔地基处理的费用，过去一
般占冷却塔总造价的１０％～１５％，而现在有的
２０％都包不住。因此冷却塔淋水面积到达某一大
小之后，自然会产生建一个大塔不如建两个小塔
合算的问题，这就要做总体的技术经济比较。由
于我们的冷却塔结构设计优化还存在着一定的缺
陷，因此，进一步从省成本、安全、热效率、结
构力学、水力学、流体力学等各个方面，冷却塔
整体优化设计问题己提到我们的日程上来了。
《火力发电厂水工设计规范》ＤＬ／Ｔ５３３９．
２００６冷却塔结构设计的冷却塔高度目前限制在
１６５ｍ。无可置疑现行的《火力发电厂水工设计
２ｏｌ１年０４月第２期
．４５ 规范》ＤＬ／Ｔ５３３９．２００６风压分布系数也是根据单
塔来制订的。而我们现在做的超大型冷却塔结
构设计早已突破了当前规范的高度限制。
冷却塔结构的非线性问题。冷却塔的厚
度很小，无论从静力还是从动力分析的角度来
看，非线性问题是迫切的。在风荷载作用下冷
却塔顶部的位移可以达到几十厘米，超过厚度
的数倍。这在数量上早己超出了线性理论的适
用范围。线性问题要求位移比厚度小很多，传
统设计中采用线性问题近似，在塔小时相差不
会很大，而对于大塔或者超大型冷却塔，这种
误差会变得不可忽略。
为了考虑非线性效果，在塔变形时引起的
风压变化也将成为不可忽略的因素。何况这个风
压的变化可以与变形耦合产生积累，对于大塔或
者超大型冷却塔，这种因素是不能省略的。
冷却塔结构设计中，在遇到塔群的情况
下，是否要考虑群塔的影响现行的《火力发电
厂水工设计规范》ＤＬ／Ｔ５３３９．２００６没有明确规
定。我的意见还是应该考虑塔群的影响。英国
渡桥电厂冷却塔倒塌事故的大量研究成果，认
为大风通过塔群内的塔与塔之间时，（包括厂房）
受其影响，风的频谱有较大的变化这是倒塌的
主要原因之一。我们在多个工程中委托有关大
学做的《冷却塔风洞试验》和《冷却塔塔群试
验研究》报告的结论意见，也都充分说明了这
一点。另外，现在设计高层建筑时，碰到两楼
之间的净距小于楼宽的２倍时，都要考虑群楼效
应，风压值经风洞试验测定后，两楼之间的风
速将增大１．３～１．５倍，连体建筑也应考虑。在
《钢筋混凝土高层建筑结构设计与施工规程》 ＪＧＪ ３．９１，第２．２．２条写明“高层建筑的平面宜选
用风压较小的形状，并应考虑邻近高层建筑对
其风压分布的影响”。
另外冷却塔也愈宜向高大方向发展，而
随之带来新的问题也就越复杂。小塔认为不重
要的问题，对于大塔和超大型塔就显得非常尖
锐。例如：施工初缺陷的影响、地基的不均匀
沉降、地震反应的时程分析、风震问题、在冷
却塔施工时抽掉几对人字柱对筒体的影响以及
“烟塔合一”的冷却塔在通风简壁上预留大孔
洞的应力分析问题等等。
４结语
随着电子计算机技术的高速发展，我国电
力建设事业己取得了日新月异地变化。冷却塔
ＣＡＤ软件的研制与开发也取得了长足的进步。
自我院设计的平圩电厂后，我们国家从比利时
哈蒙公司引进了冷却塔设计计算程序，并用其
计算程序也设计了一些双曲线型自然通风冷却
塔。由于计算机环境的不断改变，有的冷却塔
ＣＡＤ软件虽然也有配筋计算与绘图功能，但功
能不够完善，使用不便。因此，在这方面，我
们还有很多工作需要去做。
参考文献：
［１］武际可．大型冷却塔结构分析的回顾与展望［Ｊ】．力
学与实践，１９９６，１８ｆ６）． ［２】董胜宪．吴泾电厂八期工程９０００ｍ 冷却塔结构设计 探讨［Ｊ］．电力建设，１９９９，（８）． ［３］董胜宪．大型冷却塔结构设计技术【Ａ１．上海市水利学 会第十一届学术年会论文集（２００１－２００２）［Ｃ】．２００２． 【４］ＤＬ／Ｔ５３３９—２００６，火力发电厂水工设计规范【ｓ】．
世界首个煤制芳烃示范项目开工建设
… 一３月２７ Ｅｌ，世界首个煤制芳烃示范项Ｅｌ——陕西华电榆横煤制芳烃示范项目正式开工建设。
根据项目规划，榆横煤制芳烃示范项目总投资２８５４￣元，建设规模为３００７／，，，ｂＪ－－ｆ－煤制甲醇和１００７／吨
／年芳烃装置，一期将先行建设万吨级煤制芳烃中试装置，项目全部投产后年销售收入将ｉｔ３４８４Ｆ＿．，元，对
促进榆林地区煤炭资源实施高效清洁转化、实现陕北能源化工基地可持续发展具有重大意义。
华电榆横煤制芳烃示范项目采用的循环流化床煤制芳烃技术，不仅可以降低我国石油对外依存
度，还可以消化过剩的甲醇，具有明显的比较优势和重要的战略意义。
（摘自：ｈｔｔｐ：／／ｗｗｗ．ｃｐｎｎ．ｃｏｍ．ｃｎ
４６－２ｏ１１年ｏ４月第２
期
印度火力发电厂工程大型冷却塔工艺设计要点及经验
印度火力发电厂工程大型冷却塔工艺设计要点及经验
印度火力发电厂工程大型冷却塔工艺设计要点及经验
Ｄｅｓｉｇｎ Ｏｕｔｌｉｎｅ ａｎｄ Ｅｘｐｅｒｉｅｎｃｅ ｏｆ Ｌａｒｇｅ Ｃｏｏｌｉｎｇ Ｔｏｗｅｒ ｉｎ Ｉｎｄｉａｎ Ｔｈｅｒｍａｌ Ｐｏｗｅｒ Ｐｌａｎｔ
宫现辉 史 宁 张建国
山东电力工程咨询院有限公司 山东 济南 ２５００１３
【摘要】以印度实际工程中的大型冷却塔设计为依托，从冷却塔淋水面积计算、塔筒几何尺寸 确定、配水系统优化计算及设计等方面阐述了印度火力发电厂工程大型冷却塔工艺设计要点 及经验，并为印度同类型机组冷却塔的设计提供参考。 【关键词】冷却塔 淋水面积 塔筒尺寸 配水系统 【中图分类号】ＴＢ４７ 【文献标识码】Ａ
０ 引言 近年来，印度火力发电发展迅速，市场潜力巨 大。中国国内多家工程公司均以工程ＥＰＣ总承包 等模式在印度承建电厂项目，而这些项目也大多是 由中国国内的设计单位完成设计。在这些项目的设 计过程中，国内的设计单位逐步掌握了印度电厂项 目的设计理念及特点。并积累了丰富经验，从而为 更好的达到印度业主单位的设计要求提供了保障。
１ 印度电厂大型冷却塔工艺设计要点及经验 １．１ 印度电厂冷却塔的选型计算 目前，国内循环水系统的设计原则是在汽轮发 电机组额定工况下。结合当地的气象条件。对冷却 塔面积、冷却倍率、凝汽器面积等按年费用最小法 进行优化比较，并对汽轮发电机组夏季工况结合夏 季Ｐ＝１０％气象参数，对汽机背压、进水温度、冷却 塔面积、冷却倍率、凝汽器面积进行校核计算。而印 度电厂循环水系统的设计多是需满足由业主根据 经验设定的循环水系统的考核条件，而并不是国内
收稿日期：２０１０—１１—０９ 作者简介：宫观辉（１９８２一），硕士，主要研究方向为电厂给排 水程。 设计中所通常采用的年费用最小法。 以印度某超临界蒸汽发电机组为例．在工程合同 中业主明确循环水系统的考核条件为：在设计干球温 度３５℃．设计相对温度６０％的环境条件下，冷却塔设 计出水温度低于３５℃。设计背压小于１０．２ｋＰａ。经过 计算后，循环水系统的最终配置为：２台机组采用２ 座淋水面积１０ ５００ ｍ 湿式逆流式双曲线自然通风 冷却塔，ｌ台机组配１座冷却塔，凝汽器面积为４０ ９６０ｍ 。 １０ ５００ｍ 湿式逆流式双曲线自然通风冷却塔 属于大型冷却塔．国内目前可以借鉴的同淋水面积 冷却塔的完整设计资料不多．因此需展开针对此类 大型冷却塔的设计计算工作。 １．２冷却塔塔筒几何尺寸的确定 冷却塔塔筒几何尺寸的确定是完成冷却塔设 计的第一步工作。冷却塔塔筒几何尺寸一般按照热 力、空气动力和结构三方面特性通过塔本体优化设 计确定，以保证冷却塔的双曲线塔型能够满足塔体 的抽力要求及冷却效果。同时大型冷却塔塔筒尺寸 国内也已总结了一系列经验数值。此工程正是通过 对塔筒的优化设计并结合“大型冷却塔塔筒系列资

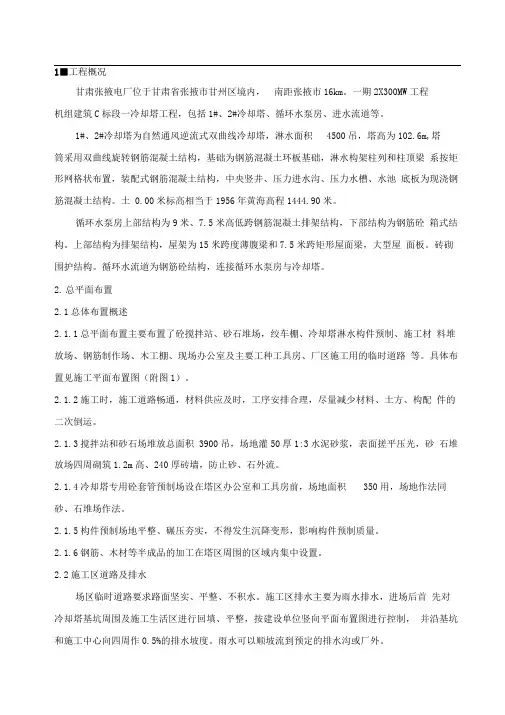

冷却塔施工设计方案
1■工程概况
甘肃张掖电厂位于甘肃省张掖市甘州区境内， 南距张掖市16km。一期2X300MW工程
机组建筑C标段一冷却塔工程，包括1#、2#冷却塔、循环水泵房、进水流道等。
1#、2#冷却塔为自然通风逆流式双曲线冷却塔，淋水面积 4500吊，塔高为102.6m,塔
筒采用双曲线旋转钢筋混凝土结构，基础为钢筋混凝土环板基础，淋水构架柱列和柱顶梁 系按矩形网格状布置，装配式钢筋混凝土结构，中央竖井、压力进水沟、压力水槽、水池 底板为现浇钢筋混凝土结构。土 0.00米标高相当于1956年黄海高程1444.90米。
循环水泵房上部结构为9米、7.5米高低跨钢筋混凝土排架结构，下部结构为钢筋砼 箱式结构。上部结构为排架结构，屋架为15米跨度薄腹梁和7.5米跨矩形屋面梁，大型屋 面板。砖砌围护结构。循环水流道为钢筋砼结构，连接循环水泵房与冷却塔。
2. 总平面布置
2.1总体布置概述
2.1.1总平面布置主要布置了砼搅拌站、砂石堆场，绞车棚、冷却塔淋水构件预制、施工材 料堆放场、钢筋制作场、木工棚、现场办公室及主要工种工具房、厂区施工用的临时道路 等。具体布置见施工平面布置图（附图1）。
2.1.2施工时，施工道路畅通，材料供应及时，工序安排合理，尽量减少材料、土方、构配 件的二次倒运。
2.1.3搅拌站和砂石场堆放总面积 3900吊，场地灌50厚1:3水泥砂浆，表面搓平压光，砂 石堆放场四周砌筑1.2m高、240厚砖墙，防止砂、石外流。
2.1.4冷却塔专用砼套管预制场设在塔区办公室和工具房前，场地面积 350用，场地作法同
砂、石堆场作法。
2.1.5构件预制场地平整、碾压夯实，不得发生沉降变形，影响构件预制质量。
2.1.6钢筋、木材等半成品的加工在塔区周围的区域内集中设置。
2.2施工区道路及排水
场区临时道路要求路面坚实、平整、不积水。施工区排水主要为雨水排水，进场后首 先对冷却塔基坑周围及施工生活区进行回填、平整，按建设单位竖向平面布置图进行控制， 并沿基坑和施工中心向四周作0.5%的排水坡度。雨水可以顺坡流到预定的排水沟或厂外。 施工期间，进行有组织排水，利用明沟和埋设排水管道将雨水和场地水排到甲方预先埋设 的雨水管或明沟中。
冷却塔塔身结构施工方案
冷却塔塔身结构施工方案
冷却塔是热电厂、石化厂、钢铁厂等工业生产现场常见的设备，用于冷却热水或高温气体。冷却塔的塔身结构施工方案需要考虑到塔身的稳定性、安全性、耐久性等因素，下面将从基础、结构材料、施工工艺等方面进行详细介绍。
一、基础施工方案：
1.地基处理：根据冷却塔的重量和设计要求，进行地基处理。首先需要进行土壤勘察，了解地下土层的情况，判断承载力和沉降情况。然后根据土壤的情况选择适当的地基处理方法，如夯实、加固、挡土墙等。
2.基础类型：冷却塔的基础类型有两种常见的形式，一种是承台基础，一种是箱型基础。承台基础适用于小型冷却塔，而箱型基础适用于大型冷却塔。基础施工需要按照工程图纸的要求建设，保证基础的平整度和精度。
二、塔身结构：
1.结构材料：冷却塔的塔身结构一般采用钢材作为主要结构材料。常用的钢材有碳钢、不锈钢等。选择结构材料时需要考虑到塔身的耐腐蚀性能和强度要求。
2.结构类型：冷却塔的塔身结构一般分为自立式和倚靠式两种。自立式结构相对独立，不需要借靠其他建筑物支撑；倚靠式结构则需要借靠其他建筑物的支撑。选择结构类型需要根据具体的场地条件和施工要求来确定。
三、施工工艺： 1.钢结构制作：根据施工图纸进行钢结构的加工。首先需要进行钢材的切割、焊接和热处理等工艺，然后将加工完成的钢材进行拼装，形成塔身的骨架。
2.结构安装：将加工好的钢结构进行现场安装。首先需要进行基础和钢结构的定位，在基础上进行预埋件的安装和固定。然后按照施工图纸的要求进行结构件的安装，如立柱、横梁、支撑、护栏等。
3.脚手架搭设：在施工过程中需要搭建脚手架，方便施工人员进行施工操作。脚手架的搭设需要按照规范进行，保证安全可靠。
4.防腐施工：冷却塔在使用过程中容易受到腐蚀，因此需要进行防腐处理。常用的防腐方法有喷涂、涂料涂装等。在施工过程中需要保证施工质量和效果。
5.安全措施：在施工过程中需要做好安全措施，确保施工人员的安全。如设置警示标识、悬挂安全网等。
大型间接空冷塔的静力分析
大型间接空冷塔的静力分析
大型间接空冷塔的静力分析 网贷新标
【摘 要】间接空冷塔是以承受风荷载为主的高耸空间薄壳结构，本文应用ANSYS软件对某大型间接空冷塔进行有限元分析，对其在自重、风载及内吸力的作用下进行了整体静力分析，计算结果对设计具有一定的指导作用和参考建议。
【关键词】间接空冷塔;整体静力分析;有限元
0.前言
我国在“三北”高寒、缺水、富煤地区优先批建空冷机组，以节约用水，实现水资源高效利用。前几年，一般采用直接空冷技术，随着技术的发展，间接空冷技术造价的降低，间接空冷技术的煤耗低、背压低的优势逐渐显现，为多数业主接受[1]。
间接空冷塔作为间接空冷系统中最重要的构筑物，是以承受风荷载为主的高耸空间薄壳结构，在火电厂中发挥着重要作用，并在节水、节能、环境保护等方面有着重大意义。自1910年荷兰学者伊特尔松(Iterson)提出用钢筋混凝土建造冷却塔，20世纪30年代以来各国广泛应用，冷却塔设计、施工技术日趋完善。至今世界上已建造的最高塔已达200m，国内也已接近180m。
随着单机容量的扩展、大型间接空冷系统的使用、以及内陆核电的需求，双曲线自然通风冷却塔正向超大型方向发展。冷却塔大型化之后，对塔的静力特性的分析变得尤为重要。
本文以某2×350MW热电机组工程的间接空冷塔为例，采用通用有限元软件ANSYS对间冷塔结构的整体静力性能进行了研究[2]。
1.工程实例介绍 某热电机组工程建设规模为2×350MW，采用抽凝式汽轮间接空冷发电机组，锅炉为超临界自然循环煤粉炉。采用表凝式间接空冷系统(ISC系统)，空冷散热器采用垂直布置方案。共设2座自然通风间接空冷塔，一机一塔配置。
工艺专业要求的间冷塔热力尺寸为:塔高138.0m，进风口高度26.0m，进风口直径86.63m，喉部内壁直径64.5m，塔顶内壁直径69.5m。
该冷却塔的结构参数为:壳底最大壁厚1.25m，壳体最小壁厚0.20m，底部斜率0.265，喉部深度0.24，塔顶倾角5?;36对0.8×1.15m的X支柱，7.0×1.8m的环板基础;冷却塔塔筒、支柱、环基分别采用C40、C40、C35混凝土。
冷却塔的选型与设计优化
冷却塔的选型与设计优化
摘要：目前，火电厂的容量和参数进一步增加，从而使得冷却塔的类型不断增多，规模不断扩大，所以选择什么类型的冷却塔适用于什么样的生产规模尤为重要。规模在不断扩大的同时，对冷却塔设计的经济实用性和安全性要求更为严格，选择冷却塔的类型和对其优化设计是本文研究的重点。
关键词：冷却塔 选型 优化设计
1 课题研究的目的
随着经济的快速发展与人们生产生活的需要，冷却塔的类型也越来越多，各种类型冷却塔的内部结构及其工作原理都大不相同，其适用的工作范围也不同。所以对冷却塔的类型进行具体分析和优化设计尤为重要。
2 冷却塔的探讨
2.1冷却塔的定义及组成
冷却塔（Coolingtower），又称为凉水塔，用循环冷却剂水进行冷热交换进而产生蒸汽，蒸汽挥发至大气中带走从系统中吸收热量的热力设备。
冷却塔系统通常由配水系统、淋水填料、除水器（收水器）、通风设备、空气分配装置等五部分组成。
2.2冷却塔的工作原理
冷却塔的工作原理为：水进入散水系统，蜂窝式散热片将来自散水管的需冷却的水均匀散开，冷却风扇从水流相反的方向对散热片运动的水进行冷却，通过冷却的水再运动到集水盘，从下部出水口流出。
2.3冷却塔的类型及其优缺点
由于冷却塔所属的分类依据不同，所以类型有很多种。
依据通风方式的不同，冷却塔可分为机械通风冷却塔和自然通风冷却塔。机械通风冷却塔由于强制空气流动设备的不同分为鼓风式和抽风式冷却塔，其优点缩小了占地面积，提高了冷却效率，降低了设备投入建设的成本，缺点是其工作运行时的费用较大。
依据水与空气的接触方式的不同，冷却塔可分为干式冷却塔（空冷塔）、湿式冷却塔和干湿式冷却塔。干式冷却塔在进行冷热交换过程中，由于水与空气不直接接触，所以其工作效率较低，投入的资金较大；湿式冷却塔在进行冷热交换过程中，由于水和空气的直接接触，导致其工作效率较高，缺点为冷却水有部分会蒸发，从而造成损失，需要及时补水，降低盐的浓度。

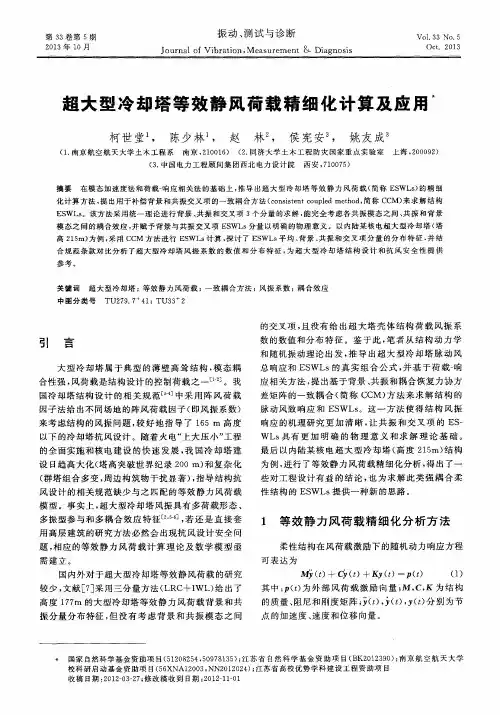

超大型冷却塔等效静风荷载精细化计算及应用
第３３卷第５期 ２Ｏ１３年１Ｏ月 振动、测试与诊断
Ｊｏｕｒｎａｌ ｏｆ Ｖｉｂｒａｔｉｏｎ．Ｍｅａｓｕｒｅｍｅｎｔ＆Ｄｉａｇｎｏｓｉｓ Ｖｏ１．３３ Ｎｏ．５ ０ｃｔ．２Ｏ１３
超大型冷却塔等效静风荷载精细化计算及应用
柯世堂 ， 陈少林 ， 赵 林 ， 侯宪安。， 姚友成。
（１－南京航空航天大学土木工程系南京，２１００１６） （２．同济大学土木工程防灾国家重点实验室上海，２０００９２） （３．中国电力工程顾问集团西北电力设计院西安，７１００７５）
摘要在模态加速度法和荷载一响应相关法的基础上，推导出超大型冷却塔等效静力风荷载（１ｇ称ＥｓｗＬｓ）的精细 化计算方法，提出用于补偿背景和共振交叉项的一致耦合方法（ｃｏｎｓｉｓｔｅｎｔ ｃｏｕｐｌｅｄ ｍｅｔｈｏｄ，简称ＣＣＭ）来求解结构 ＥＳＷＬｓ。该方法采用统一理论进行背景、共振和交叉项３个分量的求解，能完全考虑各共振模态之间、共振和背景 模态之间的耦合效应，并赋予背景与共振交叉项ＥＳＷＬｓ分量以明确的物理意义。以内陆某核电超大型冷却塔（塔 高２１５ｍ）为例，采用ＣＣＭ方法进行ＥＳＷＬｓ计算，探讨了ＥＳＷＬｓ平均、背景、共振和交叉项分量的分布特征，并结 合规范条款对比分析了超大型冷却塔风振系数的数值和分布特征，为超大型冷却塔结构设计和抗风安全性提供 参考。
关键词 超大型冷却塔；等效静力风荷载；一致耦合方法；风振系数；耦合效应
中图分类号ＴＵ２７９．７ ４１；ＴＵ３３ ２
引 言
大型冷却塔属于典型的薄壁高耸结构，模态耦 合性强，风荷载是结构设计的控制荷载之一［１屯］。我 国冷却塔结构设计的相关规范［３－４］中采用阵风荷载
因子法给出不同场地的阵风荷载因子（即风振系数）
来考虑结构的风振问题，较好地指导了１６５ ｍ高度 以下的冷却塔抗风设计。随着火电“上大压小”工程
的全面实施和核电建设的快速发展，我国冷却塔建
设日趋高大化（塔高突破世界纪录２００ ｍ）和复杂化
660MW两机一塔间冷塔散热器双层布置及塔型研究
660MW两机一塔间冷塔散热器双层布置及塔型研究
发表时间：2017-03-01T16:17:55.113Z 来源：《电力技术》2016年第11期 作者： 张新海 张树生
[导读] 当2×660MW机组采用两机一座间冷塔时，为了减少占地，节省循环水泵电耗。
中国能建山西省电力勘测设计院有限公司 太原 030001
Study of the Arrangement of Two Layers Heat Exchangers and the Tower Shape for 660MW Two Units using one Indirect DryCooling Tower Zhang Xin-hai Zhang Shu-sheng
Taiyuan City，Shanxi Province
摘要：当2×660MW机组采用两机一座间冷塔时，为了减少占地，节省循环水泵电耗，提高防冻能力，提出一种散热器新型双层布置方案。同时，为了满足这种布置的间冷塔底部直径要求，在双曲线塔型无法实现的情况下，又提出三次样条曲线间冷塔塔型方案。通过给出
新方案的技术经济数据，表明：两种技术方案结合可形成一种具有减少占地、经济、节能、防冻等特点的新型间冷塔设计技术。该技术在
场地狭小地区布置间冷塔变为可能，在投资基本相当的情况下，比常规布置每年可节省数百万元电费，且具有无水扇段百叶窗主动开启的
防冻措施。
关键词：660MW两机一塔，散热器双层布置，塔型，减少占地，节能，防冻。
Summary：When cooling systems of two sets of 660MW units is built with one indirect Dry cooling tower（IDCT），two layers
arrangement solution of heat exchangers（HE）will be Proposed for decreasing construction land，saving circulating pump energe，
冷却塔密式铜管结构
冷却塔密式铜管结构
英文回答：
The shell-and-tube heat exchanger is a common type of
cooling tower used in many industrial applications. It
consists of a shell, or outer casing, which contains a
bundle of copper tubes. The tubes are arranged in a
specific pattern to maximize heat transfer efficiency.
The purpose of the cooling tower is to remove heat from
a process fluid, such as water or oil, by transferring it
to a cooling medium, usually air or water. As the hot fluid
flows through the copper tubes, it transfers its heat to
the cooler medium, which then carries the heat away.
The design of the copper tube structure plays a crucial
role in the overall performance of the cooling tower. The
tubes are typically made of copper due to its excellent
thermal conductivity and corrosion resistance. The copper
竖向地震作用对超大型冷却塔结构的影响分析
第３４卷第３期 ２０１２年６月 工程抗震与加固改造 Ｅａｒｔｈｑｕａｋｅ Ｒｅｓｉｓｔａｎｔ Ｅｎｇｉｎｅｅｒｉｎｇ ａｎｄ Ｒｅｔｒｏｆｉｔｔｉｎｇ Ｖ０１．３４．ＮＯ．３ Ｊｕｎ．２０１２
［文章编号］１００２—８４１２（２０１２）０３—００４４ ０６
竖向地震作用对超大型冷却塔结构的影响分析
于 敏 ，刘晋超 ，吴 波 ，张海燕 ，马兆荣。
（１．华南理工大学亚热带建筑科学国家重点实验室，广东广州５１０６４０；２．广东省电力设计研究院，广东广州５１０６６３）
［提 要】 采用ＡＢＡＱＵＳ有限元分析软件，分别对不考虑和考虑土一结构相互作用的超大型冷却塔结构进行了弹性和弹塑 性时程分析，研究了竖向地震作用对超大型冷却塔结构的影响以及考虑土一结构相互作用后竖向地震作用影响的差异。结 果表明：竖向地震作用对冷却塔塔壳的竖向加速度和竖向位移、塔壳喉部主应力影响明显，对支柱轴力有一定影响，对结构水 平向的地震响应影响相对较小；考虑土一结构相互作用后，竖向地震作用对支柱的竖向加速度、支柱内力以及塔壳喉部的主 应力影响略有增大。 ［关键词］ 竖向地震作用；超大型冷却塔；土一结构相互作用；时程分析
［中图分类号］ＴＵ２７９．７ ［文献标识码］ Ａ
Ｉｎｆｌｕｅｎｃｅ ｏｆ Ｖｅｒｔｉｃａｌ Ｅａｒｔｈｑｕａｋｅ Ａｃｔｉｏｎ ｏｎ Ｓｕｐｅｒ Ｌａｒｇｅ Ｃｏｏｌｉｎｇ Ｔｏｗｅｒ
Ｍｉｎ ，Ｌｉｕ ｆｉｎ—ｃｈａｏ ， Ｄ。，Ｚｈａｎｇ —ｙａｎ ，Ｍａ Ｚｈａｏ—ｒｏｎｇ
（１．Ｓｔａｔｅ Ｋｅｙ Ｌａｂｏｒａｔｏｒｙ ｏｆ Ｓｕｂｔｒｏｐｉｃａｌ Ａｒｃｈｉｔｅｃｔｕｒｅ Ｓｃｉｅｎｃｅ，Ｓｏｕｔｈ Ｃｈｉｎａ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｔｅｃｈｎｏｌｏｇｙ，Ｇｕａｎｇｚｈｏｕ ５ １０６４０，Ｃｈｉｎａ；２． Ｇｕａｎｇｄｏｎｇ Ｅｌｅｃｔｒｉｃ Ｐｏｗｅｒ Ｄｅｓｉｇｎ Ｉｎｓｔｉｔｕｔｅ，Ｇｕａｎｇｚｈｏｕ ５１０６６３，Ｃｈｉｎａ）
冷却塔设计参数
冷却塔设计参数、气象条件、冷却塔的选择表
冷却塔设计气象条件 大气压力：P =1.004×105Pa(753mmHg)
干球温度：θ =31.5℃
湿球温度：τ =28℃（方形和普通型为27℃）
冷却塔设计参数 1.标准型：进塔水温37℃,出塔水温32℃
2.中温型：进塔水温43℃,出塔水温33℃
3.高温型：进塔水温60℃,出塔水温35℃
4.普通型：进塔水温37℃,出塔水温32℃
5.大型塔：进塔水温42℃,出塔水温32℃
方形逆流式冷却塔
机械工业部第四设计研究院设计的节能型逆流式玻璃钢冷却塔，是在原设计的同类塔测试数据基础上改进设计的。本设计应用了四院获得的“节能型玻璃钢冷却塔”专利（专利号：88215994.1）。该专利特点是冷却塔风机配有变扭矩变极双速电机，当气温较低时，例如晚上，电机开低速，冷却塔噪声可低3-5dB(A)。此外，用双速电机节电显著，多台冷却塔配单速电机时，为了节电当空气温球温度低时，可停部分电机。仍比用双速电机以年计多耗电40%。
双速电机的控制柜可配套供应，也可只提供控制柜的图纸。控制柜的价款不包括冷却塔价款之内，须另计。
本设计还应用了四院获得的国家专利“方形逆流式冷却塔用斜梯形波填料片”（专利号：91216967.2）。经北京水科院和佛山实塔测试，其热力、阻力特性均优于其它填料。
设计参数：工业塔为：空气湿球湿度τ=28℃，进塔水温t1=42℃，出塔水温t2=32℃；民用塔（低温降）：τ=28℃，t1=37℃，t2=32℃
冷却塔代码意义如下：
以水湿降分：
①低温降，设计水温度5℃（低噪声的代码前以D表示，超低噪声的以CD表示）；
②中、高温降，水温降10-25℃，代码前以G表示。
以冷却塔组部分：①无水盘的（代码最后以L表示）；
②浅水盘的（代码最后以DP表示）；
③深水盘的（代码最后以GP表示），深水盘的有效存水深度400mm，如要求加大水深，订货时须提出。
