大型冷却塔安装方案
GB6017.1-20起重机械安全规程-第1部分 1h xx项目xx工程 配套NH- 型冷却塔设备安装工程
施工方案
编制： 审核： 批准：
编制单位：XXXXXXX有限公司 2012年 月 日 GB6017.1-20起重机械安全规程-第1部分 2h 目 录
1.0编制说明 2.0工程概况 3.0编制依据 4.0主要施工工序及施工方法 5.0质量保证措施 6.0施工计划及劳动力安排 7.0施工主要材料及专用工具 8.0安全管理措施
附：1、施工进度计划表 2、工作危害分析（JHA）表 GB6017.1-20起重机械安全规程-第1部分
3h 1.0编制说明
本施工方案为XX项目XX工程配套NH- 型冷却塔设备安装施工方案，是规范和指导该项工程从施工准备到竣工验收的综合性技术文件，为使该项工程能按科学规律合理规范地组织施工，有计划地开展各项工作并及时做好各项施工准备工作，保证各种资源和劳动力的及时供应；协调与各工种之间的时间安排，保证施工的顺利进行，按期保质完成施工任务，特制订本方案。 2.0工程概况
本工程为XX项目XX工程配套NH- 型冷却塔设备安装工程，位于厂区循环水界区。设备由xxxx有限公司负责供货、安装及调试，主要安装内容为：检修走道安装、填料架安装、填料安装、配水管安装、喷溅装置安装、收水器安装、面板安装、风机电机安装、风筒安装及避雷安装等，调试主要是安装完成后对风机的空载试运行。 3.0 编制依据
3.1《化工机器设备安装施工及验收规范》（通用规定） HGJ203-83 3.2《机械设备安装工程施工及验收通用规范》GB50231-2009 3.3《压缩机、风机、离心压缩机安装工程施工及验收规范》 GB50275-98 3.4 到场的冷却塔（风机）技术图纸和随机资料 4.0 主要施工程序及施工方法
4.1 、施工前的准备 冷却塔安装前现场应该具备下列施工条件： ①、由施工员编制施工方案，并经有关各方审批认可。 ②、由施工员及安全员对参加冷却塔安装的施工人员进行技术及安全交底，使施工人员了解冷却塔的安装过程和主要技术质量要求及各项安全注意事项，同时了解施工过程所需专用工具的使用方法。 ③、根据实际情况制定并准备好施工中的各项安全防护措施及防护用料。 GB6017.1-20起重机械安全规程-第1部分 4h ④、准备好冷却塔安装所需的工具、量具、机具及手段用料等，在施工现场应准备工具保管
箱。 4.2、冷却塔安装施工工序流程如下：
4.3、基础验收及处理： ①、基础验收应由总承包商（业主）牵头，会同土建施工单位、安装施工单位及监理单位进行基础交接，基础技术资料齐全，并办理中间交接手续。基础移交时现场实体需标出设备位号、设备标高基准线、基础纵横中心线、地脚螺栓预留孔中心线。 ②、基础表面不得有油污、泥土等杂物，外观不得有裂纹、蜂窝、孔洞、露筋等缺陷。
基础验收及处理 吊装主配水管道 焊接塔内走道及爬梯 配水系统安装 风机叶片安装 对中复查 风筒安装及避雷安装 单机试车 风机轴对中 联动试车 填料安装 施工准备 面板及百叶窗安装 收水器安装 填料粘接 收水器拼装
风机电机就位 GB6017.1-20起重机械安全规程-第1部分
5h ③、按GB50204-2002混凝土结构工程施工质量验收规范及图纸等技术文件规定，对基础
的尺寸和位置进行复测，允许偏差应符合下表的规定： 序号 项目名称 允许偏差 检验方法 备注 1 基础坐标位置 ±20mm 拉线，钢卷尺
2 基础各不同平面的标高 －20～0mm 钢卷尺 3 基础外型尺寸 ±20mm 钢卷尺 4 基础顶面不平度 ＜10mm 直平尺
5 预留孔 中心 ±10mm 钢卷尺 深度 0～＋20mm 钢卷尺 垂直度 ＜10mm 直尺 ④、需要二次灌浆的基础表面应铲出麻面，麻面深度应不小于10mm，密度以每平方分米4-6个点为宜，表面不允许有油污和疏松层，预留地脚螺栓孔内应清理干净。 4.4、设备的开箱检验： ①、机器及设备附件开箱检验应由业主采购部、监理公司、总承包公司、施工单位等相关人员参加。 ②、检查机器及设备名称、型号、规格、包装箱号、外包装状况，并有出厂合格证、产品质量证明书及其他必要技术文件。 ③、检查随机资料、专用工具是否齐全。 ④、检查机器设备及附件数量、规格、外观及锈蚀状况等，核对外型尺寸，确定安装方位。 ⑤、检验后填写开箱检验记录并经各方签字确认。 ⑥、验收后的设备应由专业人员进行妥善保管，严防零备件锈蚀、变形或丢失。 4.5、冷却塔安装 4.5.1 主配水管安装： GB6017.1-20起重机械安全规程-第1部分 6h 4.5.1.1 复检支承牛腿预埋件的位置和标高。
4.5.1.2 做好吊装前的准备工作。 4.5.1.3 主配水管吊装顺序： 对照图纸，先吊装配水管（二），试吊后，配水管与水平夹角为25°（大端向上）配水管两端系吊带，由圈梁孔从收水器梁空隙中吊入，待大端到收水器梁下方后，手动葫芦吊小端，使小端高度高于填料梁。在填料梁上铺支承板，放下配水管（二）。 吊装配水管（一），试吊后，配水管与水平夹角为30°（小端向上）配水管两端系吊带，由圈梁孔从收水器梁空隙中吊入，待大端到收水器梁下方后，手动葫芦吊大端，使配水管（一）水平。缓慢吊至配水管制成牛腿，先将小端放置在支承牛腿上，重新系吊车吊索，将配水管大端放入预留孔内，两鞍座就位，并核准配水管中心和水平度。 4.5.1.4 将配水管鞍座与牛腿预埋件焊牢。 4.5.1.5 吊配水管（一）到预定位置，法兰端与配水管（二）法兰联系，校对水平度和配管中心标高，紧固法兰螺栓，鞍座和预埋件焊牢。 4.5.1.6 清理焊缝，并做好焊缝的防腐。 4.5.2塔内检修走道及爬梯安装： 4.5.2.1 检查土建预埋件位置，看是否符合图纸要求。 4.5.2.2 焊接检修走道支撑，满足焊接工艺要求。及时涂刷防腐漆。 4.5.2.3 按图纸安装走道格栅，及时紧固。 4.5.2.4 按图纸位置焊接爬梯及扶手，及时清理焊渣并防腐。 4.5.2.5 钢平台、钢梯和钢护拦安装的允许偏差应符合下表 项目 允许偏差mm 平台标高 ±10 平台梁水平度 L/1000 且≤20 GB6017.1-20起重机械安全规程-第1部分 7h 平台支柱垂直度 H/1000 且≤15
承重平台梁侧向弯曲 L/1000 且≤10 承重平台梁垂直度 H/250 且≤15 栏杆高度 ±10 栏杆立柱间距 ±10 直梯垂直度 L/1000 且≤15 4.5.3 填料粘接与安装： 4.5.3.1施工人员应熟悉填料粘接的特点，填料粘接前对成捆的填料片进行外观检查，填料片粘接前应将填料片上的风沙等污物抖落干净。 4.5.3.2要选择地面平整，四周通风的场地作为填料粘接的场所，施工前应清扫场地。 4.5.3.3填料粘接时，施工人员应带好防毒面具，以二人为一组，使用一只专用粘接盘。将经搅拌均匀的粘接剂倒入粘接盘中，使盘中粘接剂存量控制在0.5~1cm深。填料粘接时，要做到片间的粘接点粘接牢固，不得有虚粘和脱开的现象，各片间的有效粘接点不少于粘接点总数的90%。 4.5.3.4粘接好的填料分块要堆放整齐，搬运时要轻拿轻放，不能在地面上拖，也不能抛落。 4.5.3.5填料通过运料口吊入塔内或传递入塔内。按图纸要求，按规格、数量将填料顺序堆放在填料支承梁上。堆放时必须轻拿轻放，堆放排列整齐，间距均匀，紧松适宜，无透无缝隙。遇到塔内边角及塔周部位，可现场根据实际情况对填料进行局部切割。 4.5.3.6安装过程中应对填料层间，分块内的残留碎屑清理干净，不能有遗留杂物。 4.5.3.7填料安装检验完毕后，不得有人员在填料上随意走动。若确实需要在填料上行走或安装，需平铺木板。 4.5.4 支配水管及喷头安装： 4.5.4.1 从运料口将每台塔配水管及喷头等材料，堆放在铺好木板的填料上。 4.5.4.2 支配水管的安装： GB6017.1-20起重机械安全规程-第1部分 8h 4.5.4.2.1 将支配水管一端与主配水管联接，并安装到位，另一端固定在护管垫上。
4.5.4.2.2 调整护管垫，校对支配水管的水平度。 4.5.4.2.3 用不锈钢带紧固配水管，做好位置正确，无松动现象。 4.5.4.3 喷头安装： 4.5.4.3.1 安装喷头联接件，保持两侧水平后紧固。 4.5.4.3.2 在配水管和进水管上旋上喷头、拧紧、校正喷头垂直位置后拧紧并帽，确保长期使用不脱落、不移位、不歪斜。 4.5.4.3.3 安装喷头防松装置，用螺丝连接，紧固。 4.5.5 收水器装配及安装： 4.5.5.1 收水器装配： 4.5.5.1.1 清扫场地，检查支架扣紧的松紧程度和位置。 4.5.5.1.2 按图纸要求进行装配，注意筋的方向一致，支架扣紧，最后一片时盖紧盖帽。 4.5.5.1.3 装配好的收水器必须轻拿轻放，堆放排列整齐，高度不得超过十块，防止变形。 4.5.5.2 收水器安装： 4.5.5.2.1 按图纸要求的位置，固定收水器支承角钢。 4.5.5.2.2 清理收水器梁，做到上面清洁、平整。 4.5.5.2.3 将收水器按图纸要求排放到水泥梁上，做到表面平整，间隙均匀，注意收水筋的方向。 4.5.6 面板安装 4.5.6.1 按图纸要求焊接面板支撑角钢，及时防腐。 4.5.6.2 采用面板安装专用挂梯，按图纸要求安装横筋面板。 4.5.6.3 及时紧固面板固定螺栓，并涂刷玻璃树脂漆。配水标高以下的拼接缝处和面板包角及时涂刷玻璃树脂漆。 4.5.7 减速机、风机、电机的安装和调整：
冷却塔工程安装施工方案
冷却塔工程安装施工方案冷却塔是工业生产中广泛应用的设备，其主要功能是将热水从工业过程中散热，通过冷却水与空气的接触，使温度得到降低，保证设备的正常运行。
一、工程前期准备1.安排专业人员进行工程评估和设计，确定冷却塔的型号和规格。
2.按照设计要求进行土建准备工作，包括场地平整、基础施工等。
3.采购所需材料和设备，确保材料质量合格。
二、工程施工方案1.根据冷却塔的型号和规格，制定详细的施工方案，包括施工流程、施工节点和安全措施等。
2.确定施工人员的分工和任务，保证施工工作有条不紊地进行。
3.配备所需设备和工具，确保施工设备完好并满足施工要求。
三、安全措施1.建立施工现场安全管理制度，确保施工过程中的安全。
2.提供必要的安全防护设备，如安全帽、安全绳等，确保施工人员的人身安全。
3.进行施工人员的培训，提高其安全意识和技能水平。
4.安排专人负责现场安全监督和管理，及时发现和处理安全事故隐患。
四、施工流程1.土建工程施工：确保冷却塔基础的牢固和稳定，包括打桩、浇筑混凝土等工作。
2.设备安装与布置：将冷却塔设备按照设计要求进行安装，并确保设备之间的合理布置。
3.管道连接与安装：根据冷却塔的工艺要求，进行水管、气管等管道的连接和安装。
4.电气设备安装：将冷却塔的电气设备按照规范进行安装，确保设备的正常运行。
5.调试与验收：对冷却塔进行设备调试，并进行相关测试和验收，确保设备的性能和质量符合要求。
五、施工节点1.土建基础施工完成。
2.冷却塔设备安装完成。
3.管道连接与安装完成。
4.电气设备安装完成。
5.设备调试与验收完成。
六、设备调试与验收1.进行设备的点检和机械验收，确保设备的运行状态和质量。
2.进行系统的功能测试和性能测试，确保设备符合设计参数要求。
3.完善系统的运行文件和记录，编制冷却塔的运行手册和维护手册。
4.进行冷却塔的技术交底，培训运维人员。
以上就是冷却塔工程安装施工方案的主要内容。
在实际施工中，还需根据具体情况进行详细的制定和执行。
冷却塔的施工方案
冷却塔的施工方案一、前期准备工作在进行冷却塔的施工前，需要进行一系列的前期准备工作，以确保施工的顺利进行和工程质量的保证。
1.1 现场勘测与设计在冷却塔施工前，需要进行现场勘测和设计。
勘测工作包括对场地环境、地质状况和基础条件进行详细调查，确保施工安全可行。
设计工作包括根据冷却塔的规格和要求，进行结构设计和施工方案的制定。
1.2 材料采购与准备在进行冷却塔施工前，需要提前采购和准备所需的材料。
材料的选择应符合相关标准和要求，并根据设计方案进行选择和采购，确保材料的质量和符合工程需求。
1.3 人员组织与安排冷却塔的施工需要各类专业人员的参与，包括施工人员、监理人员等。
在施工前需要进行人员组织与安排，确保施工团队的配备和工作进度的控制。
1.4 施工设备与机械的准备冷却塔施工需要借助各类施工设备和机械，如起重机、钢筋加工设备等。
在施工前需要准备好所需设备和机械，并进行调试和检验，以确保其正常运行和施工的需要。
二、施工流程冷却塔施工的流程一般包括基础施工、主体结构施工、设备安装、防腐保温和调试等阶段。
下面简要介绍每个阶段的施工要点。
2.1 基础施工基础施工是冷却塔施工的第一步，其重要性不言而喻。
基础施工要求严格按照设计方案进行，包括地基处理、基础浇筑等工序。
施工过程中需要确保土地承载能力、抗震能力和稳定性等方面的要求。
2.2 主体结构施工主体结构施工是冷却塔施工的核心环节，包括钢筋工程、混凝土浇筑及结构安装等步骤。
具体的施工要求应根据设计方案进行，确保每一步施工的质量和方向与设计要求一致。
2.3 设备安装冷却塔是由各类设备组成的复杂系统，设备的安装要求严格，工序繁多。
施工过程中需要根据设计方案和设备要求，进行设备的吊装、安装和连接等工作。
在安装过程中，需特别注意设备的水平度、垂直度和固定度等要求。
2.4 防腐保温冷却塔需要具备良好的防腐和保温性能，以保证其使用寿命和效果。
在施工的最后阶段，需要进行防腐保温处理。
冷却塔安装施工方案
冷却塔安装施工方案一、项目概述在工业生产和空调系统中，冷却塔作为一种重要的热交换设备，承担着将高温冷却介质散热至环境温度的任务。
本文将详细介绍冷却塔安装施工方案，确保安装工作的顺利进行。
二、施工前准备1. 设计方案的准备在进行冷却塔安装前，需要根据工程要求提前制定详细的设计方案，包括安装位置、管道布置、电气接线等内容。
通过合理的设计，确保施工过程中的高效进行。
2. 材料、设备和人员的准备根据设计方案，提前准备好所需的安装材料、设备和工具，并组织好相应的安装人员。
确保材料的质量，设备的完好，并保证施工人员具备相关的技术和经验。
3. 施工现场的准备在进行安装前，对施工现场进行详细的勘察，确保安装位置的平整、牢固，并排除可能影响施工的障碍物。
同时，做好安全防护工作，确保施工期间人员的安全。
三、安装步骤1. 基础施工根据冷却塔的尺寸和负荷要求，进行基础的施工，包括基础的浇筑和钢结构搭建。
确保基础的牢固和稳定。
2. 冷却塔组装将冷却塔的组件按照设计方案进行组装，包括风叶、填料以及水泵等。
确保组装的准确性和牢固度。
3. 管道连接根据设计方案，进行管道的连接工作。
保证管道的畅通和连接的牢固性。
4. 电气接线按照设计方案进行冷却塔的电气接线，包括电动机的接线以及控制系统的连接。
确保电气系统的正常运行。
5. 安全检查完成安装后，进行全面的安全检查，确保冷却塔的运行安全。
检查项目包括基础的牢固性、管道的密封性以及电气系统的稳定性等。
四、施工要求1. 按照设计方案进行施工，确保施工的准确性和安全性。
2. 严格遵守相关的安全操作规程，采取完善的安全措施，确保施工人员的安全。
3. 施工过程中需要保持施工现场的整洁，做好临时设施的设置和维护工作。
4. 施工完成后，应对施工现场进行清理，清理残留物和废弃物，保持环境的清洁和整洁。
五、施工风险及应对措施1. 施工过程中可能存在高空作业和重物起吊等风险，应严格遵守相关安全规程，采取安全措施，并配备合格的操作人员进行作业。
冷却塔安装施工方案
冷却塔安装施工方案1. 施工准备1.1 材料准备- 冷却塔：根据设计图纸及规范要求，选择合适的冷却塔型号及数量。
- 基础：根据冷却塔的型号和安装要求，制作相应的混凝土基础。
- 管道及附件：包括冷却水管、排水管、法兰、阀门等，均应符合设计和规范要求。
- 其他材料：包括螺栓、垫圈、密封胶等。
1.2 工具及设备- 电钻、扳手、螺丝刀、钢卷尺、水平尺、焊接设备等。
1.3 人员准备- 专业技术人员：负责施工方案的制定和实施，现场指导及技术监督。
- 施工人员：负责冷却塔的安装、管道铺设、设备接线等工作。
1.4 现场准备- 清理施工现场，确保施工安全、顺利进行。
- 设置安全警示标志，提醒现场人员注意安全。
- 准备必要的施工图纸和施工方案。
2. 冷却塔安装2.1 基础施工- 根据冷却塔的型号和安装要求，制作相应的混凝土基础。
- 基础平面应水平，误差不大于±5mm。
- 基础强度应符合设计要求。
2.2 冷却塔安装- 冷却塔运至现场后，应检查其外观是否有损坏，零部件是否齐全。
- 按照设计图纸和冷却塔说明书，进行冷却塔的安装。
- 冷却塔安装应牢固，各部件连接应紧密。
2.3 管道安装- 冷却水管、排水管的安装应符合设计和规范要求。
- 管道连接应采用焊接或法兰连接，确保连接牢固、密封。
- 管道铺设应平整，走向合理，无交叉、挤压现象。
2.4 设备接线- 冷却塔的电气设备应按照设计和规范要求进行接线。
- 接线应整齐、牢固，绝缘良好。
- 接线完成后，应进行电气设备的功能性试验，确保设备正常运行。
3. 施工质量控制- 施工过程中，应严格按照设计和规范要求进行，确保施工质量。
- 施工过程中，应定期对冷却塔进行检查，发现问题及时整改。
- 施工完成后，应进行冷却塔的整体检查，确保施工质量符合要求。
4. 施工安全- 施工现场应设置安全警示标志，提醒现场人员注意安全。
- 施工人员应佩戴安全帽、安全带等防护用品。
- 施工过程中，应严格执行施工现场的安全管理制度。
冷却塔安装施工方案
冷却塔安装施工方案一、前期准备工作在进行冷却塔的安装施工前，需要做好以下准备工作：1.确认施工现场：选址要符合安全规范，并确认无障碍物影响安装；2.资料准备：准备施工图纸、安装方案、设备清单等资料；3.安装人员：准备经验丰富的安装人员，并提供必要的安全培训；4.预算管控：制定安装预算，并进行管控，确保施工顺利进行。
二、安装施工步骤1. 地基施工1.根据设计图纸要求，进行地基开挖；2.搭设支模，浇筑混凝土地基；3.等待混凝土完全干固后，进行地基验收。
2. 基础设施安装1.安装冷却塔主体支架；2.安装风机装置，连接电源线；3.安装底部水管，与冷却系统相连。
3. 冷却系统连接1.安装水泵，并连接水管路；2.安装水位控制装置；3.连接制冷剂管路。
4. 系统调试1.启动冷却塔系统，进行初步调试；2.调整风机运转速度和水流量；3.检查系统运行情况，确保安全稳定。
三、安全防护1.安装施工过程中，严格遵守安全规范和操作流程；2.戴好安全头盔、手套等防护用具；3.避免高空作业，确保施工人员安全。
四、施工验收1.完成冷却塔安装施工后，进行全面检查和测试；2.确认系统无漏水、无异响、运行正常；3.进行验收，并出具相应的安装合格证书。
五、后期维护1.建立冷却塔设备档案，定期维护记录；2.定期检查系统运行情况，及时发现并解决问题；3.按照生产厂家要求进行设备保养和维修工作。
通过本文档的安装施工方案，可以确保冷却塔的安装过程顺利进行，系统运行稳定，为企业的生产提供可靠的支持和保障。

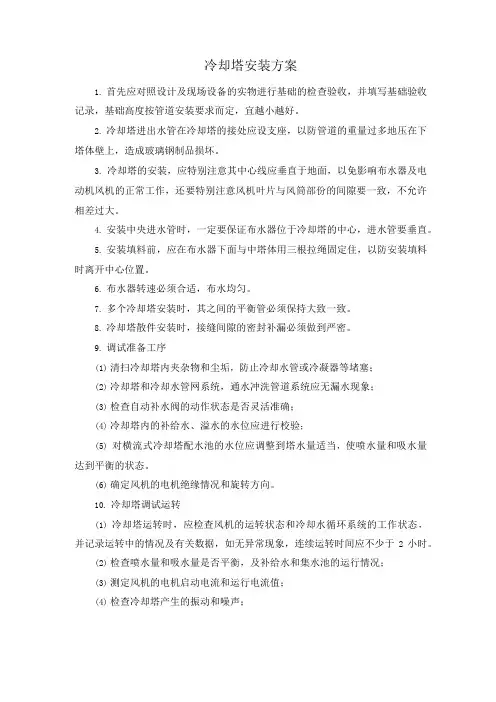

冷却塔安装方案
冷却塔安装方案1.首先应对照设计及现场设备的实物进行基础的检查验收，并填写基础验收记录，基础高度按管道安装要求而定，宜越小越好。
2.冷却塔进出水管在冷却塔的接处应设支座，以防管道的重量过多地压在下塔体壁上，造成玻璃钢制品损坏。
3.冷却塔的安装，应特别注意其中心线应垂直于地面，以免影响布水器及电动机风机的正常工作，还要特别注意风机叶片与风筒部份的间隙要一致，不允许相差过大。
4.安装中央进水管时，一定要保证布水器位于冷却塔的中心，进水管要垂直。
5.安装填料前，应在布水器下面与中塔体用三根拉绳固定住，以防安装填料时离开中心位置。
6.布水器转速必须合适，布水均匀。
7.多个冷却塔安装时，其之间的平衡管必须保持大致一致。
8.冷却塔散件安装时，接缝间隙的密封补漏必须做到严密。
9.调试准备工序(1)清扫冷却塔内夹杂物和尘垢，防止冷却水管或冷凝器等堵塞；(2)冷却塔和冷却水管网系统，通水冲洗管道系统应无漏水现象；(3)检查自动补水阀的动作状态是否灵活准确；(4)冷却塔内的补给水、溢水的水位应进行校验；(5)对横流式冷却塔配水池的水位应调整到塔水量适当，使喷水量和吸水量达到平衡的状态。
(6)确定风机的电机绝缘情况和旋转方向。
10.冷却塔调试运转(1)冷却塔运转时，应检查风机的运转状态和冷却水循环系统的工作状态，并记录运转中的情况及有关数据，如无异常现象，连续运转时间应不少于2小时。
(2)检查喷水量和吸水量是否平衡，及补给水和集水池的运行情况；(3)测定风机的电机启动电流和运行电流值；(4)检查冷却塔产生的振动和噪声；(5)测量轴承的温度；(6)检查喷水的编流状态；(7)检查冷却塔出入冷却水温度。
冷却塔安装工程施工
冷却塔安装工程施工一、工程概况本项目为XX工厂的冷却塔设备安装工程，位于厂区循环水界区。
冷却塔设备由XX 有限公司负责供货、安装及调试，主要安装内容包括检修走道、填料架、填料、配水管、喷溅装置、收水器、面板、风机电机、风筒及避雷等，调试主要是安装完成后对风机的空载试运行。
二、编制依据本施工方案依据以下规范和标准进行编制：1. 《化工机器设备安装施工及验收规范》（通用规定）HGJ203-832. 《机械设备安装工程施工及验收通用规范》GB50231-20093. 《压缩机、风机、离心压缩机安装工程施工及验收规范》GB50275-20104. 到场的冷却塔（风机）技术图纸和随机资料三、主要施工程序及施工方法1. 施工前的准备在冷却塔安装前，现场应具备以下施工条件：（1）施工人员应具备相应的技能和资质，了解冷却塔的构造和安装要求。
（2）施工现场应满足施工安全要求，设置必要的安全防护设施。
（3）施工现场应具备必要的施工设备和工具，如吊车、扳手、螺丝刀等。
（4）施工现场应准备好所需的材料，如冷却塔部件、密封材料、紧固件等。
2. 冷却塔安装（1）基础施工：根据冷却塔设备的技术要求，施工单位应按照设计图纸要求进行基础施工，保证基础的强度和水平度。
（2）部件安装：按照冷却塔的安装顺序，依次安装检修走道、填料架、填料、配水管、喷溅装置、收水器、面板、风机电机、风筒及避雷等部件。
在安装过程中，应注意各部件之间的连接和密封，确保冷却塔整体结构的稳定性和密封性。
（3）调试：冷却塔安装完成后，进行风机的空载试运行，检查冷却塔的运行性能和风机的工作状态。
如有问题，及时进行调整和维修。
四、质量控制与验收1. 施工过程中，应严格按照施工方案和规范进行施工，确保施工质量。
2. 施工单位应定期对施工进度和质量进行自检，发现问题及时整改。
3. 工程验收时，应按照设计图纸和施工规范进行验收，确保冷却塔的安装质量达到规定要求。
五、安全文明施工1. 施工单位应加强施工现场的安全管理，设置必要的安全警示标志，严格遵守施工现场的安全规定。
冷却塔安装方案
冷却塔安装方案1. 引言冷却塔是一种重要的工业设备，用于去除热量并降低工业设备的温度。
冷却塔的正确安装对于设备的正常运行至关重要。
本文将提供一个冷却塔安装方案，旨在指导安装人员进行正确的冷却塔安装。
2. 安装准备在进行冷却塔的安装之前，需要进行一些准备工作：•确定安装位置：选择一个稳固的平台或地基作为冷却塔的安装位置。
确保该位置能够承受冷却塔的重量和振动。
•清理安装区域：清除安装区域附近的杂物和障碍物，确保安装空间足够。
•确定冷却塔的进出水口和放水口：根据具体需求和工艺要求确定冷却塔的进出水口和放水口的位置。
•准备安装工具：准备必要的安装工具和设备，例如扳手、扎带、螺丝刀等。
3. 安装步骤3.1. 组装冷却塔首先，根据冷却塔的安装说明书，将冷却塔的组件进行组装。
一般情况下，冷却塔的组装包括以下步骤：•安装风扇叶轮：将风扇叶轮与风扇电机连接，并紧固螺丝。
•安装水平隔板：根据冷却塔的设计要求，安装水平隔板，确保冷却塔内的水流能够形成良好的冷却效果。
•安装喷头：安装冷却塔的喷头，确保水流均匀喷洒。
3.2. 安装支架根据冷却塔的尺寸和重量，选择合适的支架进行安装。
支架的安装应遵循以下步骤：•确定支架的位置：根据冷却塔的尺寸和位置要求，确定支架的安装位置。
•安装支架：使用螺丝和螺母将支架固定在安装位置上。
•调整支架水平：使用水平仪检查支架的水平度，并根据需要进行调整。
3.3. 连接水管连接冷却塔的进出水管是冷却塔安装的关键步骤。
以下是连接水管的步骤：•确定进出水口位置：根据冷却塔的设计要求，确定进出水口的位置。
•连接进出水管：使用合适的接头和密封件将进出水管连接到冷却塔上。
•确保连接处密封：使用维修胶带或橡胶垫圈等材料，确保进出水管连接处的密封性。
3.4. 接电在进行冷却塔的接电之前，确保符合以下步骤和要求：•确定电源位置：根据冷却塔的电源要求，确定电源的位置。
•连接电源：使用适当的电缆和插头将冷却塔连接到电源上。
冷却塔安装方案范文
冷却塔安装方案范文1.需求评估：首先需要评估冷却塔的需求，包括需要冷却的设备或建筑物的热负荷、所在地区的气候条件、冷却目标等。
这些信息将有助于确定所需的冷却塔类型和规模。
2.安装位置选择：选择一个合适的位置来安装冷却塔，通常需要考虑到供水和排水线路的接近程度、周围环境的噪音和阻塞物的可能以及维护和清洁的便利性等因素。
3.设计和工程：设计和工程过程包括冷却塔的尺寸和布局、供水和排水系统的设计、电气系统的规划以及适当的控制系统的安装。
这些方面需要考虑到冷却塔的效率、安全性和可靠性。
4.材料和设备采购：根据设计要求，采购合适的材料和设备，包括冷却塔本体、供水和排水管道、泵、电气设备和控制系统等。
在选择材料和设备时，要考虑到其耐腐蚀性、耐久性和性能要求。
5.安装工作：安装工作包括组装冷却塔本体、连接供水和排水系统、安装泵和电气设备，以及配置和连接控制系统。
在整个过程中，需要遵循制造商提供的安装指南，并确保符合适用的规范和标准。
6.调试和测试：完成安装后，对冷却塔进行调试和测试，以确保其正常工作。
这包括检查水流、温度和压力等参数，并根据需要进行调整和校准。
7.运行和维护：一旦冷却塔正常运行，需要定期进行维护和保养，包括清洗冷却塔和管道、更换滤芯和密封件、检查和维修泵和电气设备等。
遵循制造商的维护指南，确保冷却塔的可靠性和效率。
在进行冷却塔安装时，还有一些额外的考虑事项：1.环境影响评估：冷却塔可能会产生噪音、水蒸气和化学品散发等环境影响。
在选择安装位置时，需要考虑附近居民和环境的影响，并确保符合相关法规和标准。
2.安全和风险评估：冷却塔涉及到水流和电气设备，因此安全是安装过程中的重要考虑因素。
在安装前，进行风险评估，并采取必要的安全措施，包括培训工作人员和提供个人防护装备等。
3.节能和效率考虑：冷却塔是能源消耗较大的设备，因此在安装过程中需要考虑节能和效率。
选择高效的冷却塔设计和设备，并定期进行维护和清洁，以确保其正常运行和高效工作。
冷却塔施工方案
冷却塔施工方案冷却塔施工方案一、项目背景随着工业的发展，特别是石化、电力等行业的快速发展，冷却塔作为一种重要的工业设备，被广泛应用于各种生产过程中。
为了满足不同工艺流程的需求，冷却塔的施工方案需要具备一定的可行性和适应性。
二、施工过程1. 施工准备确定冷却塔的布置位置和尺寸，编制施工图纸，并购置所需的材料和设备。
同时，根据工作环境和安全要求，做好相关的人员培训和安全防护措施。
2. 基础施工按照设计要求进行基础的施工。
包括地基的开挖、取土、填充和夯实等工作。
同时，根据地质条件和土壤的性质选择合适的施工工艺和施工方式。
3. 钢结构制作与安装根据设计图纸，按照相应的工艺要求制作钢结构。
包括钢柱、钢梁、钢板等组件。
制作完成后，按照施工图纸进行安装，确保钢结构的牢固和稳定。
4. 冷却塔安装将制作好的冷却塔组件按照顺序进行安装。
包括填料层、支承层、水箱、风机等组件的安装。
同时，根据冷却塔的规格和性能要求连接水管和电线等。
5. 水循环系统安装根据设计要求，安装好冷却塔的水循环系统。
包括水泵、水管、冷却塔水池等设备的安装和连接。
确保冷却塔的稳定运行和高效作业。
6. 风道系统安装根据设计要求，安装好冷却塔的风道系统。
包括进风口、出风口、风机等设备的安装和连接。
确保冷却塔的通风效果和散热效率。
7. 现场测试与调试在施工完成后，进行冷却塔的现场测试与调试。
包括系统的通电、运行试验、性能测试等。
确保冷却塔的正常运行和稳定性能。
三、施工质量控制1. 施工图纸审核：确保施工图纸符合设计要求，并能够满足冷却塔的施工需要。
2. 材料质量控制：严格按照相关标准和规范采购材料，确保材料的质量和安全性。
3. 施工工艺控制：按照施工方案和相关要求进行施工，确保施工的工艺合理和施工质量稳定。
4. 现场质量检查：定期进行现场质量检查，对施工过程中的问题及时发现和处理。
五、安全措施1. 建立安全制度：明确施工安全责任和安全操作规程，制定安全管理流程和应急处理措施。
