GSM_GPRS无线通信模块射频部分硬件设计
GSM/GPRS无线通信模块射频部分硬件设计
文/王国强
1、引言
随着无线通信技术的发展，各种无线通信设备已经广泛应用于人们日常生活、工作的各种场合，为人们的生产、生活提供了各种便利。芯讯通(SIMCom，以下简称SIMCom)作为一家专业的无线通信模块设计、销售公司，立志于为客户提供高集成度、易于使用的各种无线通信模块，以帮助客户更好的实现各种无线通信应用方案的设计。
SIMCom提供的无线通信模块具有极高的集成度，客户的集成和使用非常的简单和便利，只需要添加一些简单的外围接口电路（如SIM卡电路、电源电路、通信接口等），即可完成产品无线通信功能的设计，而实现无线通信功能所必需的信号处理电路、收/发信机电路等则都已集成在SIMCom提供的无线通信模块中了。一个简单的基于SIMCom GSM/GPRS无线通信模块的产品硬件框图如图1.1所示：
SIMCom GSM/GPRS无线通信模块通信接口应用处理器SIM卡电路电源电路键盘接口显示接口外部电源输入其它I/O接口USB接口音频接口GSM天线主PCB板GPS接收模块GPS天线
图1.1 典型的产品硬件框图
虽然SIMCom GSM/GPRS无线通信模块具有极高的集成度，但客户的外围设计仍然相当重要。其中，天线、天线外围电路以及电源电路部分的设计，显得尤为关键，如设计不当，将会导致产品最终的射频性能受到较大的影响。
基于此，为使客户能够更好的使用SIMCom提供的GSM/GPRS无线通信模块，设计出性能优越的GSM/GPRS移动通信终端产品，缩短客户产品的设计周期，本文就影响产品射频性能的一些关键部分，从理论基础及实际设计两方面，给出必要的建议供客户参考。全文内容主要分为三个部分，第一部分介绍一些基本的理论知识，其中涉及传输线，阻抗匹配及开关电源干扰特性分析等；第二部分介绍推荐的天线外围电路及电源电路设计；第三部分给出PCB设计的一些重要原则。 2、一些基本理论
2.1传输线
所谓传输线，是指能够导引电磁波沿着一定方向传输的导体、介质、或由它们共同组成的导波系统。广义的说，在射频电路设计中，传输线是最重要的基本元件。传输线有多种形式，且传输线的形式与所传输的电磁波的波型有关。在射频电路设计中，常见的传输线形式有双导线、同轴线、带状线和微带线等，其结构如图2.1所示。
平行双导线同轴线带状线微带线
图2.1 常见传输线结构
在工程实践中，应根据不同的应用场合，选择合适的传输线形式，具体如表2.1所示：
表2.1 不同传输线形式的特点及应用场合
传输线形式 特点 应用场合
平行双导线 形式简单，易于使用；辐射损耗大，抗干扰能力弱 低频信号传输系统以及要求不高的民用产品，如电力信号线的传输；老式电视的天线馈线系统
同轴线 屏蔽效果好；特性阻抗稳定；制造工艺复杂 特别适合高频、微波信号的传输，如GSM/GPRS、3G移动通信系统
带状线
屏蔽效果好；特性阻抗稳定；制造工艺简单 适合高频、微波信号传输，可应用于PCB工艺，如GSM/GPRS、3G移动通信终端
微带线 特性阻抗稳定；制造工艺简单；易辐射，且抗干扰性稍差 适合高频、微波信号传输，可应用于PCB工艺，如GSM/GPRS、3G移动通信终端
由于传输线主要用来导引高频电磁波，此时，传输线的长度与高频电磁波的波长是可比拟的，因此，在讨论传输线的特性时，就不能直接应用集总参数理论去进行分析了，而必须考虑到所传输的电磁波的波特性。但是，当把传输线切割成任意无限小的较小线段时，集总参数的电路理论却仍然是成立的。可以得出任意无限小的一小段传输线的等效电路如图2.2所示：
RLGCa()Izz()Vzzzzz()Vz()Iz
图2.2 任意无限小传输线等效电路 在工程实践中，对传输线特性的分析，通常用传输线的输入阻抗、特性阻抗、反射系数、驻波比以及反射损耗等参数来衡量。
1、 特性阻抗
在传输线理论中，传输线的特性阻抗是一个非常重要的概念，是指传输线上入射波电压与电流之比，或反射波电压与电流之比的负值。其定义式为：
()() (2.1)()oVVRjLRjLZIIkGjC
在上式中，V为入射波电压；I为入射波电流；V为反射波电压；I为反射波电流。
对于理想的无耗传输线模型，0RG，特性阻抗的表示式可进一步简化为：
(2.2)oLZC
对于不同的传输线模型，特性阻抗的计算公式总结如表2.2所示：
表2.2 不同结构传输线特性阻抗计算公式
种类 平行双导线 同轴线 微带线
带状线
结构
D2a 2a2b hwt hwt
特性阻抗 cosh()2oDaaZ ln(/)2obaZ 1/22/1:377ln(8)4211[(112)0.04(1)]22oeffrreffwhhwZwhhwwh
/1:wh
3772(1.393ln(1.444))3oeffZwwhh
1/211(112)22rreffhw 28whoZarche
2、输入阻抗
传输线上某一点z处的输入阻抗，定义为在该点电压和电流之比，即
tan()() (2.3)tan()LoinooLZjZzZzZZjZz
在上式中，LZ为负载阻抗；oZ为传输线的特性阻抗；为电磁波的相速度；z为该点与负载之间的距离。
3、反射系数
传输线上任一点处反射波的大小，可以用反射系数来表示。其定义为，传输线上改点反射波电压与入射波电压之比，即 ()() (2.4)()VzzVz
特别地，在终端负载处，即0z处，反射系数为：
(2.5)LooLoZZZZ
同样，可以得到在传输线的输入端，反射系数为：
(2.6)soinsoZZZZ
4、电压驻波比
当传输线终端负载与传输线特性阻抗不相等时，产生的反射波大小还可用驻波比（VSWR）来表示。其定义为，传输线上电压或电流的最大值和最小值之比，即
maxmaxminmin|||| (2.7)||||VIVSWRVI
进一步地，还可以用终端负载处的反射系数来表示：
1|| (2.8)1||ooVSWR
5、 反射损耗
在实际电路中，信号源阻抗和传输线特性阻抗之间，总是会存在一定程度的失配，从而导致信号功率的损耗。这部分损耗，通常定义为反射损耗，可表示为：
210log()10log|| (2.9)riniPRLP
上式中，rP为因阻抗失配产生的反射功率；iP为传输线的输入功率；in为传输线输入端的反射系数。
传输线的工作状态与端接的源/负载阻抗有关，在假定传输线与源阻抗匹配的情况下，对于不同的传输线负载，传输线的工作状态可分为以下几种情形：
（1） 当传输线端接匹配负载（LoZZ）时
此时，在源端和负载之间没有任何反射发生，源端信号功率被最大的传输给终端负载。在这种情况下的反射系数、电压驻波比及反射损耗分别为：
0 1 inoVSWRRL
图2.3 传输线端接匹配负载时的工作状态
（2） 当传输线端接短路负载（0LZohm）时
在终端短路时，负载处的入射波全部反射到源端，且在负载处，入射波与反射波之间，呈现幅度相等，相位相反的现象。在这种情况下的反射系数、电压驻波比及反射损耗分别为：
1 0 0inoVSWRRLdB
SVoZSoZZ0LZinV|rZinVV
图2.4 传输线端接短路线时的工作状态
（3） 当传输线端接开路负载（LZ）时
在终端开路时，负载处的入射波全部反射到源端，且在负载处，入射波与反射波之间，呈现幅度相等，相位相同的现象。在这种情况下的反射系数、电压驻波比及反射损耗分别为：
1 0 0inoVSWRRLdB
SVoZSoZZinV|rZinVVLZ
图2.5 传输线端接开路线时的工作状态
（4） 当传输线端接任意不匹配负载（,0,LoZZ）时 在终端连接任意负载时，入射波部分被负载接收，部分反射回源端。反射波的大小，可由反射系数、驻波比等参数来衡量。
SVoZSoZZLoZZinVrV
图2.6 传输线端接不匹配负载时的工作状态
由上述介绍，可对传输线理论作进一步总结：
（1） 传输线主要用于高频、微波信号的传输。
（2） 在GSM/GPRS无线通信系统的射频电路部分，通常采用微带传输线形式。
（3） 传输线的工作状态与其特性阻抗、信号源阻抗及负载阻抗有关。
（4） 当传输线的特性阻抗与信号源及负载阻抗相匹配时，可以工作在最佳的工作状态，信号源功率可以最大限度的被负载所接收。
（5） 当传输线的特性阻抗与信号源及负载阻抗不相匹配时，将会有驻波产生，信号源功率无法全部被负载接收。特别地，当负载开路或短路时，负载端的入射波将全部反射回源端。
（6） 传输线的工作特性，可用反射系数、电压驻波比及反射损耗来表征。
2.2 阻抗匹配
由2.1节传输线的介绍，可以知道，当传输线与源或负载端存在阻抗不匹配时，就会发生信号的反射现象，导致源端信号功率，无法最大限度地传输到负载端或被负载接收。为了解决这种问题，可在传输线的两端，分别加入阻抗匹配电路，以实现源、负载端与传输线的阻抗匹配，如图2.7所示：
传输线信号源源端阻抗匹配装置终端阻抗匹配装置负载输出阻抗输入阻抗输出阻抗输入阻抗
图2.7 传输系统匹配示意图
阻抗匹配网络的实现，有多种方法，常见的有LC匹配网络、四分之一波长阻抗变换器、支节变换器、阶梯阻抗变换和渐变线变换器等。
LCC阶梯阻抗变换线支节变换器渐变线变换器变换器LC阻抗匹配网络/4
图2.8 常见阻抗匹配方法
在射频电路设计中，由于LC匹配网络具有更大的灵活性，对电路板的空间要求小，因此，这种阻抗变换方法是最常采用的阻抗匹配方法。同时，根据电路形式的不同，LC匹配网络具有不同的电路形式，主要有L型、π型、T型等。如图2.9所示：
SIM900A模块单片机
SIM900A模块单片机
SIM900A模块是一种常用的GSM/GPRS通信模块，可以用于单片机与移动通信网络的连接，实现远程监控、远程控制、短信通知等功能。本文将介绍SIM900A模块的基本原理、使用方法以及常见问题解决方案。
一、SIM900A模块的基本原理。
SIM900A模块是基于GSM/GPRS技术的通信模块，可以实现单片机与移动通信网络的连接。它具有GSM和GPRS双模式，支持全球四频段，可以在全球范围内使用。SIM900A模块可以通过串口与单片机进行通信，实现短信发送、接收、电话呼叫、网络连接等功能。
SIM900A模块内部集成了GSM/GPRS通信模块、SIM卡接口、天线接口、电源管理电路等部分。它可以通过AT指令进行控制，与单片机通信时，只需要发送相应的AT指令即可完成各种功能的操作。SIM900A模块还具有丰富的接口，可以与各种外部设备连接，如传感器、继电器等，实现更多的应用场景。
二、SIM900A模块的使用方法。
1. 硬件连接。
使用SIM900A模块时，首先需要将SIM卡插入SIM卡接口，并连接天线。接着将SIM900A模块的串口引脚与单片机的串口引脚相连，同时连接电源和地线。在连接时需要注意电源的稳定性，以免影响SIM900A模块的正常工作。
2. 软件编程。
在单片机的程序中，需要通过串口向SIM900A模块发送AT指令，以实现各种功能的操作。例如，发送短信可以使用AT+CMGS指令，接收短信可以使用AT+CMGR指令，呼叫电话可以使用ATD指令，挂断电话可以使用ATH指令，建立GPRS连接可以使用AT+CGATT指令等。通过编写相应的程序，可以实现单片机与SIM900A模块的通信，从而实现各种功能的操作。
3. 功能测试。
在完成硬件连接和软件编程后，需要进行功能测试，以验证SIM900A模块的正常工作。可以通过发送短信、接收短信、呼叫电话、建立GPRS连接等操作，检查SIM900A模块的各项功能是否正常。如果出现问题，可以通过调试程序或检查硬件连接来解决。

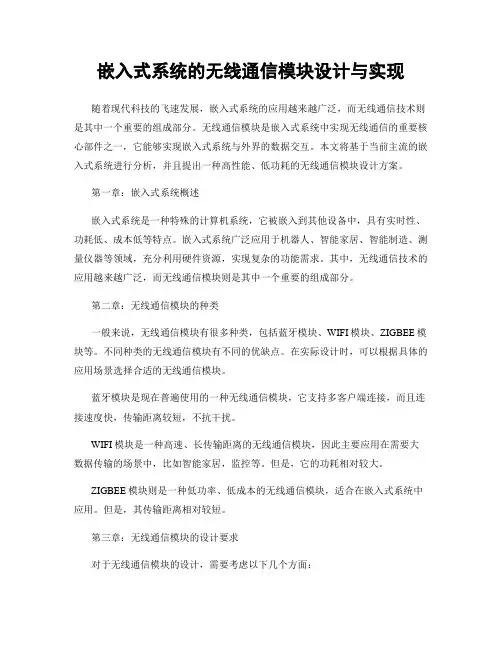

嵌入式系统的无线通信模块设计与实现
嵌入式系统的无线通信模块设计与实现
随着现代科技的飞速发展，嵌入式系统的应用越来越广泛，而无线通信技术则是其中一个重要的组成部分。无线通信模块是嵌入式系统中实现无线通信的重要核心部件之一，它能够实现嵌入式系统与外界的数据交互。本文将基于当前主流的嵌入式系统进行分析，并且提出一种高性能、低功耗的无线通信模块设计方案。
第一章：嵌入式系统概述
嵌入式系统是一种特殊的计算机系统，它被嵌入到其他设备中，具有实时性、功耗低、成本低等特点。嵌入式系统广泛应用于机器人、智能家居、智能制造、测量仪器等领域，充分利用硬件资源，实现复杂的功能需求。其中，无线通信技术的应用越来越广泛，而无线通信模块则是其中一个重要的组成部分。
第二章：无线通信模块的种类
一般来说，无线通信模块有很多种类，包括蓝牙模块、WIFI模块、ZIGBEE模块等。不同种类的无线通信模块有不同的优缺点。在实际设计时，可以根据具体的应用场景选择合适的无线通信模块。
蓝牙模块是现在普遍使用的一种无线通信模块，它支持多客户端连接，而且连接速度快，传输距离较短，不抗干扰。
WIFI模块是一种高速、长传输距离的无线通信模块，因此主要应用在需要大数据传输的场景中，比如智能家居，监控等。但是，它的功耗相对较大。
ZIGBEE模块则是一种低功率、低成本的无线通信模块，适合在嵌入式系统中应用。但是，其传输距离相对较短。
第三章：无线通信模块的设计要求
对于无线通信模块的设计，需要考虑以下几个方面： 1. 无线通信模块的功耗：嵌入式系统使用的电源一般比较小，因此需要尽可能降低无线通信模块的功耗，从而减少对电源的消耗。
2. 无线通信模块的传输距离：不同的无线通信模块的传输距离不同，需要根据实际应用的需求选择合适的传输距离。但是，需要注意的是，传输距离越远，功耗越大。
3. 无线通信模块的传输速率：传输速率也是一个需要考虑的因素。一般来说，传输速率越快，功耗越大。需要根据实际应用的需求进行选择。
gsm模块的工作原理
gsm模块的工作原理
GSM（Global System for Mobile Communications）模块是一种能够在移动通信网络中实现无线通信的设备。它是将通信功能集成在一块小型的电路板上，包含有手机通信所需的所有相关硬件和软件。
GSM模块的工作原理可简单分为以下几个步骤：
1. 接收和发送信号：GSM模块首先从天线接收到来自基站的无线信号。这些信号经过一个收发器进行放大和滤波，并转化为数字信号。
2. 分离信号：经过放大和滤波后，数字信号被GSM模块内部的解调器分离成音频和数据信号。
3. 处理数据：GSM模块将从基站接收到的数据进行解码和处理，确保数据的完整性和准确性。
4. 用户交互：GSM模块配备有一个输入输出接口，可以通过该接口与外部设备（例如微控制器、计算机）进行通信。用户可以通过输入接口发送指令或数据到模块，同时模块也可以通过输出接口将数据发送到外部设备。
5. 数据传输：GSM模块使用GSM网络传输数据。数据可以是短信、语音、图片或其他多媒体形式。
6. 与基站通信：GSM模块通过GSM网络与基站进行通信。它可以发送和接收数据，同时也可以参与到移动通话中。
总的来说，GSM模块就是通过接收、处理和发送信号来实现无线通信的设备。它可以将用户发送的数据通过GSM网络传输到接收方，并能从基站接收来自其他设备的数据。
GSM

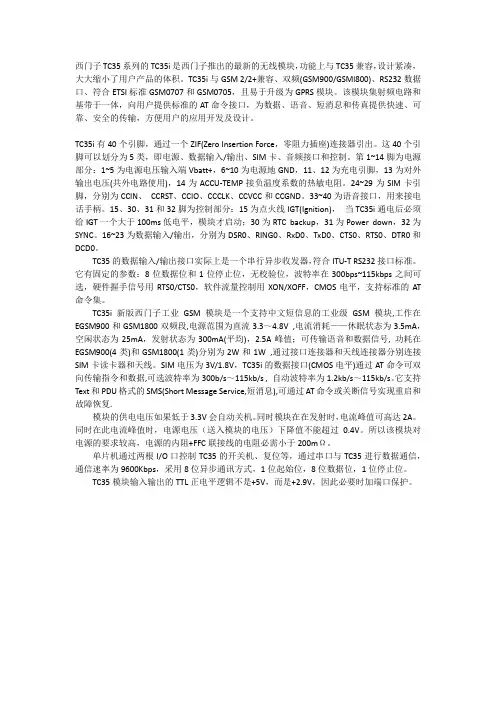

西门子TC35系列的TC35i是西门子推出的最新的无线模块，功能上与TC35兼容，设计紧凑，大大缩小了用户产品的体积。TC35i与GSM 2/2+兼容、双频(GSM900/GSMl800)、RS232数据口、符合ETSI标准GSM0707和GSM0705，且易于升级为GPRS模块。该模块集射频电路和基带于一体，向用户提供标准的AT命令接口，为数据、语音、短消息和传真提供快速、可靠、安全的传输，方便用户的应用开发及设计。
